Одножильный провод пв-3 (пугв)

Модификации

В категории «ПВ» достаточно большой модельный ряд, где есть и установочные кабели, и монтажные, которые применяются даже в системах слаботочек.

• К примеру, кабель КСПВ 4×0,5 или 2×0,5, который чаще всего применяется для запитки систем видеонаблюдения и сигнализации.Кабель КСПВ 4×0,5 – это четырехжильный провод с сечением 0,5 мм², у которого двойная изоляция: ближняя к жиле – это полиэтилен, верхняя – это поливинилхлорид. Обычно этот провод имеет белый цвет. Кстати, кабель КСПВ 2×0,5 может иметь сечение не только 0,5, но и 0,4; 0,64 и 0,8 мм².
• Провод АПВ – это алюминиевый установочный кабель, у которого те же технические характеристики, что и у медного. Единственное отличие – провод АПВ может быть использован только в сетях переменного тока напряжением не больше 400 вольт с частотою колебаний 50 Гц.
• АПВБбШв – силовой кабель алюминиевый. Предназначен для передачи электроэнергии в установках стационарного типа напряжением 1000 вольт с частотою 50 Гц. ПВБбШв – это медный образец.
• БПВЛ – бортовой. Был специально разработан для авиатехники, хотя используется и для подключения стационарных установок. Может выдерживать напряжение переменного тока до 250 вольт с частотой 2000 Гц, или постоянного тока напряжением до 500 вольт.

ПВЗ – это установочный провод, выдерживающий напряжение переменного тока не больше 450 вольт с частотою 100 Гц и постоянного тока 1000 вольт. ПВЗ может проводить ток с силой до 41 А. ПВЗ – это медный кабель, состоящий из одной жилы, которая сплетена из нескольких тонких проволочек. ПВЗ практически повторяет марку ПВ 1.

Провод ПВ расшифровка и применение

Шнур ПВ представляет собой медный проводник для передачи электричества на расстояния от источника до получателя. Он защищен специальным слоем – изоляцией, сделанной из поливинилхлорида. Его используют для подключения электрических приборов и механизмов, а также для заземления осветительных путей.

Согласно общепринятым нормам, аббревиатура ПВ обозначает следующее:

Буква П — означает провод. Также возможно обозначение К – кабель.Буква В сообщает о том, что изоляционный слой состоит из поливинилхлорида или винила.

Если перед ПВ отсутствует буква А, то это свидетельствует о том, что в качестве токопроводящего элемента используются медные жилы.

Как правило, после аббревиатуры ПВ указывается цифра от 1 до 6, каждая из которых отвечает за класс гибкости провода. Запомните — первый класс является наименее гибким, а вот шестой самый гибкий из всех представленных видов. Уровень гибкости напрямую зависит от конструкции самого провода и его характерных особенностей.

ПВ провода весьма устойчивы к механическим повреждениям, поражению плесенью и довольно износостойкие по своим параметрам. Особенностью данной продукции является самозатухающаяся изоляция, обеспечивающая защиту провода от перегрева.

Провод ПВ применяется в следующих случаях:

• для присоединения электрических приборов к источнику тока;
• для заземления стационарных и силовых осветительных сетей;
• для подключения электрических аппаратов и устройств.

Рассмотрим каждый из видов кабелей: их особенности и сферу применения.

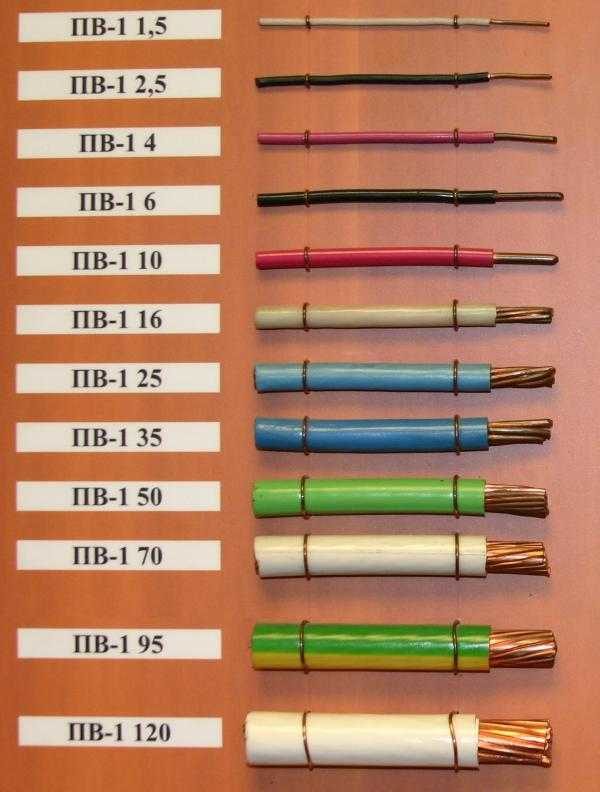

Номенклатура проводов ПВ1

Далее рассмотрим основные разновидности проводов ПВ1 (первого класса гибкости), которые выпускают отечественные производители. Все изделия соответствуют ГОСТ.

Для начала обратите внимание на таблицу, в которой представлена зависимость площади сечения ПВ1 и массы:

Сечение, кв. мм	Максимальный наружный диаметр, мм	Масса 1 км кабеля, кг
0,5	2,4	8
0,75	2,6	10
1,0	2,8	13
1,5	3,3	19
2,0	3,3	26,2
2,5	3,9	30
3,0	3,9	37,7
4,0	4,4	45
5,0	4,4	54,8
6,0	4,9	65
8,0	4,9	80,2
10	6,4	107
16	8	172
***	***	***
120	17,5	1060

Первое, что вы должны запомнить: любой провод ПВ1 – это одножильное изделие. К сожалению, данный факт омрачает его бытовую эксплуатацию, поскольку наличие только одной жилы само по себе является ограничительным фактором и определяет следующие условия:

1. Диапазон допустимого сечения проводов составляет 0,5-120 кв. мм. В зависимости от конкретной величины может изменяться структура жилы и ее технико-эксплуатационные параметры.
2. В соответствии с ГОСТ для проводов с площадью сечения 0,5-10 кв. мм могут производиться как единая жила. Только такие изделия относятся к первому классу гибкости.
3. Для производства жилы кабельной продукции сечением 16-35 кв. мм следует использовать от семи проволочек и выше. Это приводит к увеличению гибкости. Провода, по сути, относятся к первому классу, но по инструкции их называют ПВ2.
4. Изделия с площадью сечения 50-95 кв. мм изготавливают из 19 или более проволочек. ПВ 1×120 должен производиться из 37, и в соответствии с ГОСТ такой провод относится ко второму классу гибкости.

Еще один не менее важный фактор – толщина изоляционного слоя. Ее подбирают в зависимости от сечения изделия: с увеличением данного параметра повышаются требования к прочности изоляции. В соответствии с правилами ГОСТ изоляция ПВ1 может быть двухслойной

При этом важно соблюдать общее правило: толщина первого изоляционного слоя должна составлять менее 70% от размера второго

Далее следует учитывать расцветку жил в проводе. Согласно ГОСТ цвет жил в ПВ1 подбирается в зависимости от предпочтений заказчика. Однако есть общая концепция для заземляющего провода: такая жила окрашивается в желто-зеленый цвет. При рассмотрении отрезка провода длиной 15 мм один цвет должен занимать не менее 70%, другой – остальные 30% или ниже.

Основные параметры

Технические характеристики указывают на то, что провод ПВ-3 стойкий к влиянию влаги, конденсата или пара. Так как диапазон рабочих температур составляет от +60 до -70 °С, то его применяют в экстремальных условиях, прокладывают в банях и ванных комнатах.

Провод замечательно борется с плесенью и различными механическими воздействиями. Также технические характеристики устройства дают особое преимущество изделия перед другими. Например, провод ПВ-3 не горит, он просто плавится. Оболочка изоляции плавится, но не пропускает искры за пределы зоны повреждения, даже если поверхность влажная.

Провод ПВ–3 часто применяется в качестве кабеля заземления, его наружный диаметр подбирается согласно требованиям и запросам ПУЭ. Срок эксплуатации изделия – до 15 лет. Продается мотками, максимальная величина которого 100 метров.

На фото ниже представляются прочие технические характеристики ПВ-3 и таблица сечений:

Наружный диаметр, сопротивление изоляции и масса 1 км провода:

Допустимые токи:

Технические характеристики указывают, что основное отличие изделия от других марок заключается в изоляционном материале. Поливинилхлорид (ПВХ) – это достаточное прочное покрытие. Его тяжело перегрызть грызунам, да и их отпугивает специфический запах, который делается с помощью добавления специального компонента.

Кстати, основные производители провода ПВ–3 популярны по всей стране. К ним относят Московский завод Москабельмет, ООО «Межрегиональная торгово-промышленная компания», НПП «Спецкабель», ООО «ТД Альянс Кабель».

Условия хранения и транспортировки провода

Во время хранения, кабельный барабан должен стоять, а не лежать. Разрешается хранение таких проводов на открытом воздухе, под навесом, чтобы на него не попадали осадки.

При хранении концы провода нужно защищать от внешних воздействий (ультрафиолетовые лучи, вода, химикаты).

Важно! Провода с волокнистой, эмалевой защитой и оболочкой из других влагопоглощающих составов нужно хранить только в складских помещениях. Перевозка кабелей в катушке

Перевозка кабелей в катушке

При вскрытии упаковки с кабелем, нужно подложить под барабан фанеру или доску.

Важно! Если упаковка повреждена, то такое изделие эксплуатировать не рекомендуется. Температура в помещении должна быть не ниже 15 градусов

Влажность не допускается, потому что из-за нее развиваются грибки и плесень. Необходимо также проверить, нет ли на складе грызунов

Температура в помещении должна быть не ниже 15 градусов. Влажность не допускается, потому что из-за нее развиваются грибки и плесень. Необходимо также проверить, нет ли на складе грызунов.

Время от времени рекомендуется проверять изделие на наличие механических повреждений. Так как, если они имеются, это может существенно сократить срок службы продукции и привести к неприятным последствиям.

Вам это будет интересно Особенности кримпера для обжима

Важно! Перевозка выполняется только в специальной грузовой машине, куда барабан помещается при помощи погрузчика. Далее, катушки нужно закрепить тросами, чтобы они не повредились

Правильное хранение

Запрещается пытаться самостоятельно перетаскивать или перекатывать катушки по земле, это может повредить внешний резиновый слой.

Где применяется провода марки ПВ, можно ли использовать в авто для звука?

Благодаря большому количеству токопроводящих проволок в сечении проводника, ПВ-3 (ПУгВ) хорошо зарекомендовали себя в подвижных элементах электроустановок, особенно там, где требуется повышенная гибкость, свое применение получили буквально везде:

• в быту – при прокладке в квартире, доме, гараже, использование в качестве переносных и временных соединений, удлинителей (переносок), заземления
• в промышленности – спец. оборудование, подвижные потребители в цехах, мощные потребители тока, в наружной прокладке пвз особенно хороши в использовании
• для линий электропередач – с частотой до 400Гц, линиях связи
• для аудио систем – например, в качестве силовых проводов для автозвука в машину. Для таких целей хорошо подойдут провода сечением 1х25мм², 50мм², 70мм² в зависимости от мощности установки. При правильном подборе сечения, можно получить качественную и стабильную акустическую систему. Провод компании зендз (zendz) или Pride площадью 50мм² способен передать аж до 290А тока, что уж говорить о 70мм². Учтите, чтобы без потерь и помех передать такой мощный ток, концы провода необходимо обжать наконечниками (гильзовать) – подробнее.

ПВ 3 для звука в машину 50мм2

Конструкция кабеля пв 3, маркировка по цветам

Провод по своей конструкции довольно простой (см статью. «Цвета проводов в трехжильном кабеле»). Жила провода состоит из перекрученной тонкой медной проволоки, обернутой цветной поливинилхлоридной изоляцией. В зависимости от назначения используются различные цветовые раскраски:

1. синий, голубой – нейтральный/ноль
2. желтый, желтый с зелеными полосками – заземление/земля
3. черный, белый, красный, коричневый, любой цветной, кроме синего и желтого – фаза

Чем больше количества медной проволоки в проводнике, тем более гибкий проводник. ПВ-6 более гибкий чем ПВ 3.

Технические характеристики провода ПВ 3 (Таблица), как правильно проверить и выбрать

При выборе необходимо в первую очередь руководствоваться характеристиками кабеля, ПВ-3 имеет следующие параметры:

1. максимальная длина – в зависимости от назначения, ограничивается 100м
2. сопротивление изолирующего слоя – 2,25 – 13 к.Ом/км
3. материал жил – медь
4. температура установки – -15гр.С
5. рабочая темпер. – -50 – +35гр.С
6. минимальный срок службы – 15 лет. Фактический до 50 лет.
7. Относительное удлинение – до 50%
8. Термостойкость – до 150гр.С (краткосрочно)
9. Проводимость – в зависимость от диаметра (см. таблицу ниже)

Таблица – технические характеристики провода ПВ 3 (диаметр, масса – вес, сопротивление жил и изоляции)

Номинальное сечение пвз (мм²)	Кол-во проволок (шт)	Наружный диаметр(мм)	Максимальное электрическое сопротивление в соответствии с ГОСТ 22483 (Ом/км) не более	Справочная масса/вес 1км провода, (кг)	Электрическое сопротивление изоляции, кОм/км, при +70гр.С, не менее
ПВ 3
1х0,5	7	2,1	39,5	8	13
1х0,75	7	2,3	25,6	11	11
1х1,0	7	2,5	21,7	14	10
1х1,5	7	3,1	14,1	21	10
1х2,5	19	3,7	8,01	34	9
1х4,0	19	4,3	4,8	49	7
1х6,0	19	4,7	3,1	70	6
1х10	49	6,5	2	116	5,6
1х16	49	8,1	1,2	182	4,6
1х25	65	10,5	0,81	272	4,4
1х35	105	11,4	0,55	365	3,8
1х50	144	13,3	0,4	540	3,7
1х70	210	15	0,28	706	3,2
1х95	285	18,1	0,21	1004	2,9
1х120	360	19,5	0,163	1245	2,7
1х150	444	21,2	0,128	1410	2,4
1х185	555	23,8	0,105	1650	2,25

Более подробно можете прочитать в ГОСТ 22483 “Жилы токопроводящие для кабелей, проводов и шнуров” – ссылка на ГОСТ

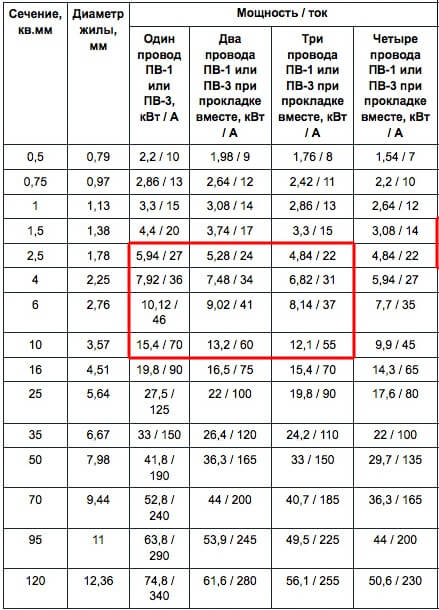

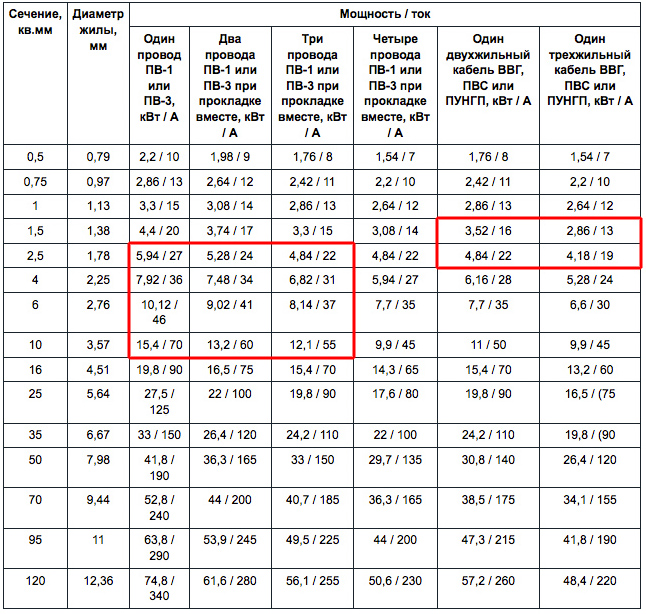

Таблица 2 – максимально допустимый ток для провода Пв-3 (при напряжении 220 В)

Один провод Пв 3
Сечение мм²	Диаметр жилы, мм	Мощность/сила тока (кВт/А, ампер)
0,5	0,79	2,2/10
0,75	0,97	2,86/13
1	1,13	3,3/15
1,5	1,38	4,4/20
2,5	1,78	5,94/27
4	2,25	7,92/36
6	2,76	10,12/46
10	3,57	15,4/70
16	4,51	19,8/90
25	5,64	27,5/125
35	6,67	33/150
50	7,98	41,8/190
70	9,44	52,8/240
95	11	63,8/290
120	12,36	74,8/340
150	14,2	85,6/390
185	15,34	93,1/450

Важные моменты при проверке в магазине

Обращайте внимание по ГОСТ или ТУ сделан провод, ГОСТ предпочтительнее, потому что ТУ устанавливается производителем, могут быть отклонения по параметрам от стандарта.
Должна быть этикетка на упаковке и маркировка на самом кабеле
Читайте отзывы, выбирайте только проверенных производителей  (о производителях см. далее ↓)

Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское
Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок.

Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское

Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок.

Провод ПВ 4

Шнур ПВ 4 устроен следующим образом: медные проволоки, скрученные между собой в один провод, покрытые изоляционным слоем яркого цвета, используемые для включения электрических механизмов и прокладки осветительных путей, а также для сборки электросхем. ПВ 4 намного гибче, чем его предшественник ПВ 3, поэтому кабель используется в местах, где эта гибкость необходима.

Изоляция у ПВ 4 однослойная. Электропроводящие жилы изготавливаются согласно ГОСТ 22483.

Тон изоляции одноцветный. Покупатель может выбрать цвет шнура из представленных у производителя (красный, желтый, зеленый и другие). Как и все кабели для заземления, ПВ 4 имеет зелено-желтый цвет.

ПВ 4 для заземления имеет желто-зеленый цвет.

Сфера применения

При работе с ПВ 4 следует соблюдать умеренную температуру. Если работа происходит в холодном помещении или в зимнее время года, то лучше использовать ПВ-ХЛ.

Данный вид не любит влагу, поэтому размещать его следует в помещениях или с защитой в виде навеса.

Шнур отличается от остальных своей высокой гибкостью, поэтому чаще всего используется в распределительном щите. Также он незаменим для включения электрооборудования в сеть.

Большой популярностью провод пользуется в установке освещения. Кабель подходит для присоединения к электропитанию, а также для разводки внутри светящегося предмета.

Технические параметры

Шнур ПВ 4 отличается от остальных следующими характеристиками:

• номинальное переменное напряжение не должно превышать 450 Вольт;
• номинальное постоянное напряжение не должно превышать 1000 Вольт;
• минимальная температура использования — -50 градусов по Цельсию;
• максимальная температура использования — + 70 градусов по Цельсию;
• радиус изгиба — 5 наружных диаметров провода;
• сопротивление изоляции при приемке – 1 МОм, а при эксплуатации не менее 10 КОм.

Провод, в длину, достигает 100 метров. ПВ 4 благоприятно переносит вибрации и негативные механические воздействия.

Площадь поперечного сечения, кв.мм	Число и диаметр проволок	Масса кг/км	Номинальный наружный диаметр	Максимальный наружный диаметр
0,5	16*0,20	8,65	2,14	2,6
0,75	24*0,20	11,63	2,4	2,8
1	32*0,20	14,3	2,54	3
1,5	21*0,30	20,61	3	3,5
2,5	46*0,26	32,44	3,9	4,2
4	56*0,30	48,56	4,2	4,8
6	84*0,30	72,6	5,1	6,3
10	77*0,41	116,76	6,6	7,6

Изготовитель дает гарантию на провод, как минимум, на 2 года. Срок же реальной службы ПВ 4 достигает 15 лет.

Изоляционное покрытие

В качестве обмотки для проводов ПВ-1 используется поливинилхлоридный пластик с добавлением в его основу различных стабилизаторов, пластификаторов, наполнителей и красителей. Благодаря применению изоляционного пластиката провод обладает хорошими электрическими характеристиками. За счет шлангового пластиката изоляционная обмотка обладает высокими механическими свойствами и стойкостью к внешним механическим воздействиям. Поливинилхлоридный пластик применяется для изготовления как наружного, так и внутреннего изолирующего слоя.

Изоляционное покрытие может иметь различные цвета. В зависимости от сферы применения проводов расцветки на них наносятся по-разному. Чтобы выполнить заземление, используется провод ПВ-1 желто-зеленого цвета. Сечение жил таких изделий не превышает 6 мм. У проводов, сечения которых выше 6 мм, изоляционное покрытие представлено одиннадцатью цветами.

Также электротехническая токопроводящая система может быть закрашена полностью или содержать продольные диаметрально расположенные полосы.

Сфера применения ПВ1

С учетом всех представленных выше характеристик, нужно подчеркнуть высокие изоляционные параметры и пониженное сопротивление. Провода этого типа можно применять для прокладки силовых линий, присоединения контура заземления.

Необходимо исключить передвижение проводника в процессе использования. Отсутствие бронированного слоя предполагает ограниченную стойкость к механическим повреждениям. Экранизированного слоя нет, поэтому иногда могут возникать электромагнитные шумы.

При прокладке пути, желательно, помещать провода в кабель-каналы или гофры. Это дополнительно защитит их. Если возникает необходимость прокладки по воздуху, то обязательно нужно использовать опоры, которые уберегут изделие от провисания. Также, проводник используется при прокладке линии для сигнализации или камер видеонаблюдения.

Важно! Сфера применения ПВ1 обширна – от жилых помещений до предприятий тяжёлой промышленности. Защитная гофра

Защитная гофра

Сфера применения

Область применения ПВ-3, с одной стороны, достаточно обширна, с другой — очень узка. Все дело именно в том, что это одиночный провод. Он может, согласно ГОСТу, использоваться для электропроводки, освещения, подключения различных установок внутри как жилых, так и нежилых помещений, но именно силовой монтаж удобнее осуществлять кабелями двумя и более числом токопроводящих жил — для однофазных и трехфазных подключений соответственно.

Поэтому в настоящее время одна из основных задач ПВ-3 (ПуГВ) — это подключение заземления, где как раз и требуется одиночный проводник. В некоторых случаях им может подключаться нейтраль. Пучок из нескольких проводов разных цветов можно использовать вместо общего кабеля там, где в первую очередь требуется гибкость. Также его часто используют при сборке силовых шкафов, для подключения автоматов, контакторов и УЗО, в промышленности — там, где по какой-то причине требуются одинарные проводники. При этом подключение провода должно осуществляться только с использованием обжимного наконечника — заостренного или в виде петли, так как в противном случае возможно отгорание провода.

Также он может применяться для создания перемычек.

ПВ-3 имеет ограничение по напряжению — 450 В для переменного либо 1000 В для постоянного тока. Для подключения мощных потребителей применять его рекомендуется с оглядкой, тщательно подбирая подходящее сечение.

При использовании кабель должен быть помещен в гофрированную трубу, кабель-канал либо бронированную оболочку. Укладка в земле или вмуровывание в стену не допускается, т. к. при проведении земляных либо ремонтно-строительных работ он легко может быть поврежден или вовсе перерублен. Защитная оболочка этого вида проводников рассчитана на сопротивление только незначительным механическим воздействиям.

Монтаж открытым способом с закреплением скобами разрешен как временная мера, но не более того. На открытом воздухе, в том числе методом протягивания, не применяется. Во-первых, он не относится к самонесущим, во-вторых, поливинилхлорид постепенно разлагается под действием прямых солнечных лучей.

При наличии дополнительного оборудования провод может использоваться как ТЭН — для отогрева замерзших водопроводных труб, и тому подобного.

Основное его достоинство — легкость и гибкость. Минимальный радиус изгиба — 10 наружных диаметров, или ровно 90 градусов.

Данный тип провода умеренно стоек к огню. При одиночной прокладке горения не поддерживает, при коротком замыкании — плавится, но не распространяет огня. Тем не менее к огнестойким проводам ПВ-3 не относится и в зонах повышенной взрыво- и пожароопасности использоваться не может.

Область применения провода

В маркировке кабеля прописана достаточно широкая область применения. Провод можно использовать для прокладки проводки, подключения электроприборов, силовых сетей и автоматики.

Однако для силовых кабелей использовать ПГ3 не целесообразно. Куда лучше подходят двужильные и многожильные провода (в зависимости от количества фаз переменного тока, т. е. двужильный провод удобно использовать для прокладки силовых линий двухфазного тока). Для проводки в доме или квартире куда лучше подойдут провода с более продуманной изоляцией, защищающей кабель от механических повреждений. К тому же есть модели материалов, которые прекрасно служат в стяжке.

Медные жилы

Большим минусом для использования кабеля в домашней проводке является опасность перегорания при слишком больших нагрузках. Он не вызовет пожара, но с легкостью испортит плоды трудов электромонтажников по оборудованию жилища.

Но это не повод ставить на проводе крест. В конце концов, зачем-то его до сих пор выпускают. ПВ3 нашел самое широкое применение в автоматике. Так, его часто используют в системах пожаротушения. Провод незаменим в системах автоматики котельных, вентиляции, электроснабжении автомобиля.

Использование ПВ3 в щитке автоматики вентиляционной установки

Обратите внимание! ПВ3 часто используют в отечественных марках машин и при ремонте запорного элемента дверей, электроснабжении ламп салона и приборной панели. В этом плане провод выгодно отличается от заграничных аналогов, которые в разы дороже

Именно в системах автоматики и электроснабжения автомобилей используется главное свойство провода — гибкость. При огромном количестве проводов и технологически важных деталей конструкции провод легко проходит любые изгибы, соединяя между собой различные модели.

При слишком высокой нагрузке на системы автоматики провод перегорает, что вызывает срабатывание сигнализации. Как раз то, что нужно для систем пожарной сигнализации и любой другой автоматики.

Таблица технических характеристик кабелей ПВ

В ходе домашнего ремонта провод идеально подойдет для обустройства заземления. Заземлить щиток частного дома или какую-либо часть квартиры можно без особых проблем любым кабелем, но ПВ3 отличается дешевизной. При этом модель отлично справится со своей задачей по отведению блуждающих токов.

Расшифровка названия и особенности конструкции провода ПВ3

На первой стадии знакомства с этим проводом давайте разберемся с расшифровкой его аббревиатуры, а также особенностями конструкции. Тем более что здесь есть свои «подводные камни».

Расшифровка названия ПВ3

И кроются эти «камни» именно в расшифровке. Дело в том, что сейчас такого провода как ПВ3 не выпускают. Его название несколько видоизменилось. Но давайте обо всем по порядку.

Основные характеристики провода ПВ3

Итак:

• Согласно ГОСТ 6323 – 79 первая буква в аббревиатуре указывает, что данный проводник является проводом. Вторая буква указывает на материал изоляции. В нашем конкретном случае это – «В», что значит винил или как его еще называют поливинилхлорид.
• Цифра 3 в конце обозначает класс провода по гибкости. Всего существует 6 классов. И чем ниже цифра, тем провод менее гибкий. То есть провод ПВ 1 3 значительно менее гибок чем провода ПВ 3 3.
• Так было до 2010 года. Но в 2010 году был введен новый стандарт ГОСТ Р 53768 – 2010, который внес кардинальные изменения. Согласно него структура обозначения марок проводов и кабелей полностью изменилась.

Расшифровка типа провода согласно ГОСТа 2010 года

• Теперь наш провод ПВ3 должен называться как ПуГВ. Поэтому давайте разберем и эту аббревиатуру.
• Пу – обозначает провод установочный. Вообще теперь существует только два вида первых символов Пу – провод и Ку – кабель.

• Символ «Г» означает, что провод гибкий. Если провод не является гибким, то никаких символов вообще не указывается.
• Последний символ «В». Он, как и раньше означает поливинилхлоридную изоляцию.
• Кроме этих символов современная аббревиатура может содержать информацию о материале оболочки при ее наличии и о классе пожарной безопасности, при наличии таковой защиты.
• После этого в названии провода обычно указываются цифры от 0,5 до 95. Они указывают сечение провода.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию самого провода. Как вы можете видеть на видео провод ПВ3 является одножильным. В качестве токоведущих частей используется проволока, изготовленная из меди.

Конструкция провода ПВ3

Для того чтоб провод был гибким каждая токоведущая жила изготовлена из нескольких проволок скрученных между собой. Так провода с сечением от 0,5 до 35 мм2 изготавливается из не менее чем 7 отдельных проволок.

Чем меньше сечение каждой отдельной проволоки, тем выше гибкость провода. Так согласно ГОСТ 6323 – 79 для провода ПВ 3 данных сечений может выпускаться провод 2, 3 и 4-го класса гибкости.

Зависимость толщины проволок от гибкости провода ПВ3

Класс гибкости может изменяться в зависимости от сечения каждой отдельной жилы. Так, например, для проводов ПВ 3 3 может применяться проволока диаметром не более 0,79 мм.

В этом случае провод будет иметь класс гибкости 3. Если же применяется проволока диаметром не более 0,53 мм, то характеристика такого провода позволит отнести его к 4-му классу гибкости.

Провод ПВ3 95

А вот для проводов с сечением в 50 – 95 мм2 сечение каждой отдельной проволоки должно быть не более значений, указанных в ГОСТ 22483 – 77 для третьего класса.
Кстати количество этих проволок должно быть не менее 16 штук.

Номинальные параметры изоляции провода ПВ3

Следующим важным элементом в конструкции провода является изоляция

Но здесь все достаточно просто.
В зависимости от сечения провода ее толщина строго оговорена и должна соответствовать значениям, приведенным ниже.
Согласно ГОСТ 6323 – 79 изоляция провода может быть двухслойная.
В этом случае толщина первого слоя должна составлять не менее 70% толщины всей изоляции.

Стандартные расцветки провода ПВ3

Последним вопросом, на который мы обратим внимание, является расцветка провода.
Основными считаются восемь цветов, приведенных ниже, но по желанию заказчика может быть выполнена любая окраска поверхности изоляции.

Расшифровка и конструкция провода ПВ3

И начнем наш разговор с разбора обозначения, а также конструкции провода. Это позволит в дальнейшем более правильно выбирать условия эксплуатации, а также понимать с чем связаны те или иные ограничения.

Расшифровка аббревиатуры ПВЗ

Провод с медной жилой ПВ3 используется уже очень давно и изготавливался согласно ГОСТа 6323 – 79. Но не так давно вышел новый ГОСТ Р 53768 – 2010, согласно которого старое доброе обозначение ПВ3 было заменено на ПуГВ. В связи с этим в нашей статье мы рассмотрим оба варианта обозначения данного провода.

Расшифровка названия провода ПВ3

• Начнем с устаревшего варианта. В начале обозначения любого провода может стоять буква «А». Она означает, что провод изготовлен из алюминия. Если этой буквы нет, как в нашем случае, то это обозначает, что провод изготовлен из меди.
• Аббревиатура «П» обозначает, что перед нами провод. Кроме проводов существуют еще шнуры – «Ш» и кабели – «К».
• Буква «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще называют винилом. Именно последнее обозначение и дало обозначение «В».
• Цифра три в конце, ни что иное, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем более гибким он является. Тройка говорит о том, что провод хорошо гнется.

Расшифровка названия провода ПуГВ

Теперь давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:

Первой аббревиатурой идет «Пу». Она говорит нам о том, что перед нами провод установочный.

Номинальные сечения различных типов проводов

Последующие символы могут обозначать исполнение провода по пожарной опасности – «НГ». В частности, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию провода. Чтобы не быть голословными, в качестве примера возьмем ПВ3 1х6 провод, который достаточно распространен.

Токоведущая жила выполненная из нескольких скрученных проволок

Провод данной марки является одножильным, то есть он имеет одну токоведущую часть. Она собрана из нескольких проволок скрученных между собой, что позволяет проводу относиться к третьему классу по гибкости.

Класс гибкости проводов

Каждый класс по гибкости имеет свои нормативы. Например, провод первого класса с сечением в 6 мм2 вполне может быть выполнен единой проволокой. А вот для третьего класса таких проволок должно быть не менее семи. Причем четко оговаривается и их максимальный диаметр, который в нашем случае не может превышать 0,65 мм

Если бы у нас был провод четвертого класса гибкости, то максимальный диаметр каждой отдельной проволоки бы составил 0,53 мм.

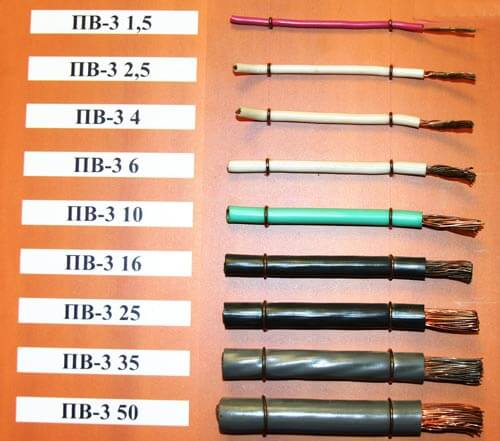

Типоразмеры провода ПВ3

Также важно отметить и сечение провода ПВ3 который допускает инструкция – это от 0,5 до 500 мм2. Но на практике данный провод обычно выпускается в пределах от 0,5 до 95 мм2.

Толщина изоляции у проводов различных сечений

Кроме токоведущей жилы у нас имеется изоляция

Здесь для нас определяющим является ее толщина. Поэтому она так же строго нормируется. Так, в нашем случае она должна быть не меньше чем 0,8 мм
При этом, понятное дело, для больших сечений увеличивается и толщина изоляции.

Цветовой ряд проводов ПВ3

Последним вопросом, на который часто забывают обращать внимание, является окраска провода. Она может иметь большое разнообразие цветов
Причем не только одноцветную, но и многоцветную. Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску.
