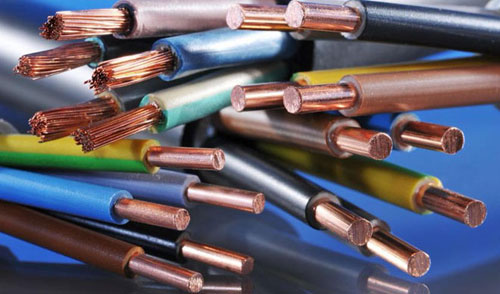

Полная классификация кабелей и проводов

ПВС и ШВВП

Итак, первое, что надо сделать, готовясь к инсталляции внутренней проводки, – это полностью отказаться от марок с жилами из алюминия. Стандартным решением для домашних электрических сетей были марки ПВС и ШВВП. Остановимся вкратце на их описании. Марка ПВС характеризуется наличием наружного слоя изоляции, внутри которого расположены изолированные многопроволочные жилы. Их может быть от двух до пяти.

Из всех марок проводов ПВС – один из наиболее гибких. По этой причине его отрезки применяют как соединительные шнуры для домашних электроприборов. Слой изоляции каждой жилы имеет свой цвет. В целом гамма соответствует стандарту в обозначении фаз, нуля и заземления. Наружный слой изоляции обычно белого цвета. Но у некоторых производителей может быть серым или черным.

Провода марки ПВС
Провода марки ПВС

Название марки раскрывается как Провод с изоляцией на основе Винила, предназначенный для электрических Соединений. Материал изоляции всех элементов изделия не поддерживает горение. Характеристики этой марки в общем слишком хороши для замуровывания в стене в качестве электропроводки. Поэтому делать это имеет смысл лишь при покупке ПВС по удачной невысокой цене. Плоский многожильный провод ШВВП однозначно проигрывает худшей гибкостью как соединительный шнур. Особенно если в нем три жилы.

Но зато для электропроводки он предпочтительнее. Хотя бы тем, что его жилы расположены в ряд и лучше отдают тепло в окружающее пространство. Количество жил бывает две или три. Жилы из скрученных проволок в сравнении с маркой ПВС тоньше и, следовательно, их токовые нагрузки должны быть меньше. Материал изоляции аналогичен ПВС. Так же, как и ПВС, одиночно проложенный ШВВП не горит. Его наименование указывает на то, что основное назначение – это изготовление Шнуров из него, у которых изоляционная оболочка каждой жилы выполнена на основе Винила, а также аналогично Виниловый наружный общий Плоский слой изоляции.

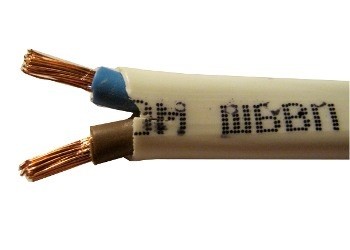

ШВВП с двумя жилами
ШВВП с тремя жилами

К основным буквам наименования ШВВП могут добавляться дополнительные обозначения. Одни касаются материала изоляции, который почти не выделяет ядовитые газы (LS), другие указывают на луженые жилы (Л), усиленную термическую устойчивость (Т), недопустимость использования неразборного армирования (Н). Для внутренней электропроводки оптимален ШВВП с тремя жилами. Особенно удобен он для присоединения розеток с заземлением и цепей освещения.

Декоративный кабель для ретро проводки, уличные провода для наружной электропроводки

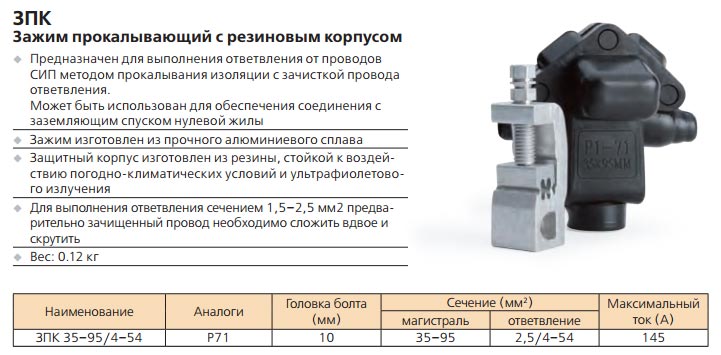

Наиболее оптимальный провод для наружной проводки по воздуху – это СИП. Не забывайте, СИП можно использовать только для воздушных линий. Подключение под землей производится бронированными кабелями ВББШВ (медь) и АВББШВ (алюминий). Оба эти кабеля сконструированы для подземной прокладки, не боятся механических повреждений и действия грунтовых вод. Для монтажа по крыше или стене используйте ВВГ, изоляция которого не боится перепадов температуры и ультрафиолета.

Для предотвращения возгорания в деревянных домах не рекомендуется использовать скрытую проводку. Специально, чтобы не испортить оригинальный дизайн деревянного дома уродливыми проводами, придумали декоративные проводки. Самая популярная из них – это ретро проводка. Декоративный витой провод для открытой проводки не только украсит дом, но и обеспечит полную безопасность. В основе такого кабеля лежит медная жила в красивой декоративной оплетке, изготовленной из негорючего синтетического материала.

Дополнительно о выборе кабеля для проводки

Рано или поздно в квартире придется менять электропроводку. Как выбрать кабель для электропроводки правильно? В обычных квартирах применяется скрытая система проводов. Предназначение того, или иного провода определяет его марка.

Выбирая провода электрические для внутренней проводки, следует определить предполагаемую нагрузку на них. Для этого суммируют мощности всех бытовых приборов, которые будут подключены к электросети одновременно.

Это поможет определить оптимальное сечение кабеля для проводки в квартире. Согласно таблице, при общей нагрузке на сеть 4,5кВт, осуществляется монтаж закрытой проводки медным проводом ― 2,5 мм2. Такие провода, как правило, применяются для питания розеток, для освещения достаточно кабеля сечением 1,5 мм2. Для мощных бытовых приборов (кондиционеров, электроплит) уже надо выбирать провода сечением 4 мм2.

Наружная проводка прокладывается по фасаду здания, или между постройками. Поэтому кабель для наружной прокладки должен быть хорошо изолирован и недоступен для прикосновения. Оптимальное расстояние от земли до проводов на стене ― 2,75 м, до кабелей между зданиями ― 3,5 м, над проездами ― 6 м. Расстояние от окна до кабеля должно составлять не менее 0,5 м.

Для этих целей можно использовать витой провод для наружной проводки, защищенный провод ПРТ. Кроме того, кабеля АПВГ и АВВГ можно прокладывать даже под землей. Глубина их залегания не должна быть меньшей 0,7 м.

При прокладывании наружной проводки кабель пропускают через стены зданий. Если используются одножильные провода, то отверстия формируются под каждый провод отдельно. Если используется двух- или трехжильный кабель, делают один проход в стене, в который устанавливают трубку. Зазоры между трубкой и проводами заполняют негорючей, влагонепроницаемой смесью.

При выборе кабеля для электропроводки в первую очередь следует обратить внимание на материал его изготовления. Провода электрические для внутренней проводки могут изготовляться из:

• меди;
• алюминия.

Оба типа проводов можно использовать для прокладывания проводки в жилых, коммерческих и производственных зданиях. Но медные провода имеют преимущество над алюминиевыми ― они менее подвержены коррозии, более гибкие и обладают большей проводимостью.

Основное преимущество алюминиевого кабеля ― его низкая стоимость. Но данный провод более хрупкий, в местах сгиба они может крошиться и даже ломаться. Контактируя с воздухом, алюминий имеет свойство быстро окисляться, вследствие чего снижается проводимость тока, может возникнуть искрение, и даже замыкание.

Выбирая между медными и алюминиевыми кабелями, следует определиться, какой подходит вам больше ― дешевый, или безопасный.

Выбирая провод для проводки в доме, следует определить максимальную силу тока, которую он должен выдержать. Для этого используется формула:

1=Р(паспортная мощность прибора)/220V.

Так для фена мощность 1600Вт, сила тока составит (1600/220) 7А.

Зная суммарный ток всех потребителей электрики, можно подобрать провод:

• медный кабель выдерживает силу тока в 10А/мм2;
• алюминиевый провод ― 8 А/мм2.

Если для скрытой проводки достаточно кабеля сечением 2,5 мм2, то для открытой следует купить более прочный провод сечением не менее 4 мм2.

Какую проводку выбрать для дома больших габаритов? В особняке большой площади прокладка электричества осуществляется при помощи медного провода сечением 4-6 мм2. Именно такой кабель способен выдерживать большие нагрузки.

Также стоит обратить внимание на изоляцию. Наилучшую безопасность обеспечивают трехжильные провода с двойной изоляцией

В домах из сруба, дерева чаще всего прокладывается внешняя (наружная) проводка. Наиболее эстетично она выглядит при использовании витого провода. Его еще называют витой парой, ПДВ (проводом декоративным витым, ретро-проводом).

Ретро-кабель для наружной проводки ― витой декоративный провод, состоящий из отдельных изолированных жил, свитых между собой. Каждая из жил помещена в отдельную текстильную оплетку из негорючих материалов. Из-за сложности исполнения, цена такого кабеля существенно выше обычного медного.

В зависимости от потребностей, ретро-кабель для проводки может быть двух-, или трехжильным. Для фиксации провода к стене применяются специальные изоляторы (ролики). На 1 м.п. провода приходится 2-3 ролика.

Данные провода также могут иметь различную расцветку ― они бывают белыми, коричневыми, черными, золотистыми, бежевыми. Цвет провода подбирается индивидуально под общую гамму интерьера.

Разновидности прокладки проводки

Выбор нужного провода зависит от вида прокладки, т.к. способ монтажа влияет на предъявляемые требования.

Открытая

Открытой называется прокладка кабеля непосредственно по строительным конструкциям. Она производится там, где нет возможности или необходимости прятать проводку в стене или потолке.

Так как открыто проложенный кабель ничем не защищен, необходимо оградить его от механических повреждений. Кроме того, в целях безопасности рекомендуется использовать провод сечением жилы не менее 4 мм².

Скрытая

Для устройства скрытой проводки в стене пробивают борозду, в которой прокладывают кабель, а затем заделывают ее и покрывают штукатуркой. При таком способе электрообеспечения к проводу предъявляются менее строгие требования, т.к. он изолирован как от внешних воздействий, так и от последствий перегрева.

Требования к домашней электрической сети регламентируются ПУЭ п. 7.1.34.

Кабель ПУНП

Изделие типа ПУНП — это электротехнический провод силовой категории, изначально используемый для подсоединения осветительных групп и других «бытовых» потребителей электроэнергии. В последние годы его используют все реже и не рекомендуют для прокладки в проводке. Зачастую его применяют из-за низкой цены и высокой гибкости. Но он уступает более новым моделям.

Расшифровка ПУНП, следующая:

• П — провод;
• УН — универсальный;
• П — плоской формы.

Область применения такого изделия достаточно узкая. Проблема в том, что изделие ПУНП производится по ГОСТам от 1995 года, и не подходит под современные аспекты жизни.

Важные характеристики при выборе провода

Нужно учитывать количество жил. В домах, где смонтирован заземляющий контур, используют 3-жильный, а где нет — 2-жильный. Чаще всего проводят реконструкцию проводки при ее замене в старых домах. Использовать там дорогостоящий материал нет смысла

Обращают внимание на тип жил кабеля, которые могут состоять из 1 проводника или нескольких скрученных проволочек

Цельная жила имеет меньшее сопротивление, чем многопроволочная, но таким кабелем трудно прокладывать проводку для освещения в квартире. Другой вид гибкий, его просто монтировать в пустотах бетонных перекрытий или других труднодоступных местах.

Имея большее сопротивление, провод нагревается, и при повышении нагрузки изоляция плавится или воспламеняется. Поэтому применяют гибкий кабель с негорючим покрытием.

Устройство и материал

Согласно требованиям СП 31-110-2003 «Электроустановки жилых и общественных зданий», внутренняя электрическая проводка должна монтироваться проводами и кабелями с медными проводниками и не поддерживать горение. Несмотря на то, что алюминий — металл с низким сопротивлением, это химически активный элемент, который на воздухе быстро окисляется. Образовавшаяся пленка имеет плохую проводимость, и в месте контакта провода будут нагреваться по мере увеличения нагрузки.

Соединение проводников из разных материалов (медь и алюминий) приводит к потере контакта и разрыву цепи. В процессе эксплуатации в металле происходят структурные изменения, в результате которых теряется прочность. С алюминием это происходит быстрее и сильнее, чем с медью.

По конструкции кабельная продукция бывает:

• одножильная (однопроволочная);
• многожильная (многопроволочная).

Прокладка кабеля для освещения имеет свою специфику из-за повышенных требований к пожарной безопасности.

Одножильные провода более жесткие, их трудно согнуть если они имеют большое сечение. Многопроволочные кабели гибкие, их можно применять как в наружной проводке, так и укладывать под штукатурку. Но одножильные проводники редко применяются для обустройства сети освещения в жилых помещениях. Для внутреннего монтажа в многоквартирных и частных домах используют 3-жильные однопроволочные кабели. Многопроволочные изделия для этих целей запрещены из-за высокой пожароопасности.

Сечение кабеля

Величина измеряется в мм² и служит показателем способности проводника пропускать электрический ток. Медная жила сечением 1 мм² может выдерживать нагрузку 10 А без нагрева выше допустимой нормы. Для монтажа проводки кабель следует выбирать с запасом на мощность, т.к. слой штукатурки уменьшает теплосъем, в результате чего может повредиться изоляция. Сечение провода определяется по формуле расчета площади круга. В многопроволочном проводнике это значение нужно умножить на количество проволочек.

Толщина изоляции и оболочки

Каждый проводник в многожильном кабеле для проводки имеет изоляционное покрытие. Оно изготавливается из материалов на ПВХ основе и служит для защиты жилы от повреждения. Одновременно создает диэлектрический слой в пучке проводников. Толщина покрытия нормируется и не должна быть меньше 0,44 мм. Для кабелей сечением 1,5-2,5 мм² эта величина составляет 0,6 мм.

Выбор и монтаж кабеля необходимо доверять профессионалам.

Оболочка служит для размещения жил, их фиксации и защиты от механических повреждений. Она изготавливается из такого же материала, что и изоляция проводника, но имеет большую толщину: для одножильных кабелей — 1,4 мм, а многожильных — 1,6 мм. Для внутриквартирной проводки наличие двойной изоляции является обязательным требованием. Это защищает провод от повреждений и обеспечивает безопасность жильцов.

Маркировка кабеля

Наносится на оболочку кабеля по всей длине с небольшими интервалами. Она должна хорошо читаться и содержать следующую информацию:

• марку провода;
• наименование предприятия-изготовителя;
• дату выпуска;
• количество жил и их сечение;
• величину напряжения.

Зная обозначение продукции, можно подобрать нужное для работ изделие. Зная обозначение продукции, можно подобрать нужное оборудование.

Цвета жил

Расцветка изоляции проводников нужна для удобства ведения монтажа. Провода в одной оболочке имеют разный цвет, который одинаков по всей длине. В зависимости от производителя они могут различаться, но у заземляющего провода цвет не меняется. В 3-жильном кабеле чаще всего фазный провод красный или коричневый, нулевой — синий или черный, а заземляющий — желто-зеленый.

Цвета проводов в электрике регламентированы нормативными документами.

Расчет количества кабеля с помощью вычислений

Если вы не желаете тратить свое время на составление схемы, тогда провести расчет длины кабеля можно по упрощенной схеме. является открытой и поэтому ее легко можно посчитать с помощью этой схемы. Упрощенная схема расчета длины проводников позволяет сэкономить свое время. Иногда этот метод используют даже профессиональные электрики. Ее суть заключается в том, что вам необходимо будет рассчитать количество кабеля по площади помещения. Для этого вам необходимо взять площадь своего дома и умножить это число на 2. Вот сколько кабеля вам потребуется для прокладки проводки.

Вот этот вариант расчета считается наиболее простым, но вам также не следует забывать про дополнительные нюансы. С помощью этого вы рассчитаете только свою протяженность для одной линии. Точно определить длину с помощью этой схемы не получится. Для того чтобы расчет длины кабеля был верным вам потребуется считать продукцию в соотношении 1:1.5. Первое число берется на свет для комнат, а второе на подключение розеток.

В интернете можно встретить большое количество отзывов об этой схеме. Даже профессиональные электрики сообщают о том, что этот способ является не только простым, но и верным. Если вы не уверенны, что ваш расчет верный, тогда лучше купите провода на 10 метров больше. Этого запаса вам точно должно хватить.

Сечения провода, однако без этого не получится правильно рассчитать электропроводку. Если вы живете в многоэтажном многоквартирном доме, то прокладывать коммуникации нет нужды — это сделали за вас строители. Но при возведении частного дома вам придётся заняться этим самостоятельно.

Во время возведения частного дома обязательно возникнет вопрос о том, как рассчитать электропроводку

Изоляционный компонент проводов и кабеля

Неотъемлемая часть кабельно-проводниковых изделий – изоляция металлической токоведущей основы. Назначение изоляции вполне понятно – обеспечение изолированного состояния для  каждой токоведущей жилы, предотвращение эффекта короткого замыкания.

Изоляционным материалом в большинстве случаев выступает материал – поливинилхлорид, показавший на практике вполне приемлемые качества при построении широко распространенных электрических сетей

В зависимости от назначения кабельных (проводных) изделий, изоляционная часть может иметь разное исполнение.

Диэлектрическим материалом могут выступать:

• керамика;
• стекло;
• поливинилхлорид;
• целлулоид;
• полимеры и др.

Кроме защиты чисто электрического плана, изолирующий материал обеспечивает также механическую защиту, предохраняет провод (кабель) электрический от воздействия влаги и других разрушающих факторов.

Существует также специальное изоляционное построение, применяемое к электрическим  проводам и кабелям, наделяющее продукцию «бронированными» или «антихимическими» свойствами.

Специальное исполнение – «бронированное», надежно защищает внутреннюю структуру, предотвращает проникновение влаги, выполняет роль буфера от механических перегрузок

Расчет необходимого сечения кабеля

Основными критериями выбора являются – ток, напряжение и мощность, которая потребляется осветительными приборами и оборудованием.

Первое, что необходимо сделать – подсчитать общую мощность потребления всех приборов. Она состоит из суммы мощностей электрических приборов, которые обычно указываются на бирке.

Затем подсчитать, сколько приборов будет использоваться одновременно длительное время, и умножить сумму на поправочный коэффициент. Сделать запас прочности на случай будущих приобретений электрических приборов.

Пользуясь специальной таблицей, найти необходимое сечение.

Таблица сечений кабеля

Рекомендуется для электропроводки внутри квартиры приобретать кабель, имеющий сечение не меньше 2,5 мм2. При маленькой величине сечения и большой мощности при нагрузке он начнет перегреваться, и изоляция будет разрушаться.

Рабочая зона на кухне

Например, вы знаете, что на столе будет стоять: чайник, микроволновка, гриль и кухонный комбайн.

• Чайник – 2,2 кВ.
• Кухонный комбайн – 1 кВ.
• Гриль – 2,5 кВ.
• Микроволновка – 1,5 кВ.

Важное отступление: обычные бытовые розетки рассчитаны максимум на 16 ампер, при переводе в потребляемую мощность – это не более 3,45 кВ

Для розеток я использую провод максимум 2,5 миллиметра квадратных. Итого, 5 киловатт мощности. Максимум 2 сильно нагруженных розетки на 1 проводе.

Поэтому необходимо создать группы: например, 2 розетки будет подключено к 1 кабелю, и туда подключится чайник и кухонный комбайн. Чайник потребляет 2,2 киловатта и комбайн максимум 1 киловатт. Итого 2,2 киловатта, хватает с запасом! Ничего греться не будет.

Затем, гриль потребляет 2,5 кВ., а микроволновка 1,5 кВ., итого получается 4 кВ. Отлично, это ещё 2 розетки и ещё одна отдельная линия, которую мы ведем напрямую с щитка.

На кухне также есть и второстепенные потребители, такие как холодильник, телевизор, блендер и прочее. Для них лучше провести отдельную линию. В сумме нагрузка не превысит 5 кВ.

ГОСТ и правила при выборе кабеля

Эти правила едины и действуют на данный момент не только для специальных сооружений и объектов, но и для офисов, квартир и других жилых помещений. Хотя конечно все ГОСТы и своды правил рано или поздно меняются.

Например, мало кто из электриков предполагал, что алюминиевая проводка на вполне законных основаниях вернется в наши дома. Но тем не менее, это произошло. Однако в вопросе выбора кабеля для домашней проводки, будем пока придерживаться действующих ГОСТ и посмотрим о чем же они говорят.

На данный момент основным нормативным документом регламентирующим применение тех или иных кабельных изделий, с учетом типа их использования является ГОСТ 31565-2012 “Кабельные изделия. Требования пожарной безопасности.”

В этом ГОСТе можно найти расшифровку всех буквенных обозначений, которые присутствуют в названии кабеля и относятся именно к пожарной безопасности:

нг

LS

FRLS

LTx и т.д.

Здесь же предельно ясно описано, кабель какого исполнения необходимо применять в той или иной области. Данные сведения содержатся в таблице №2.

В первой графе, где указано “Кабель без обозначений”, имеется в виду обычный ВВГ. Его можно использовать только в производственных помещениях и кабельных сооружениях.

Никакой речи о жилых домах и квартирах здесь и близко не идет. Более того, если захотите проложить его пучками, то и вовсе придется защищать его трубами и гофрой (пассивная огнезащита).

Во второй графе говорится о кабеле с индексом НГ (ВВГнг). В скобочках идут еще дополнительные буквы (А) (В) (С) (D). Как правило, используется кабель ВВГнг (А).

Буква в скобках указывает на соответствие кабеля требованиям по нераспространению горения. Проще говоря, если такая буква в названии есть, то кабель можно применять для групповой прокладки. Но и здесь область применения – кабельные сооружения наружных установок. Как видите опять никаких офисов, квартир и жилых домов.

Третья строка – это как раз таки кабель ВВГнг LS.

И как видно из графы напротив, его уже можно спокойно прокладывать во внутренних помещениях жилых зданий.

Что лучше ВВГнг Ls или NYM

Теперь когда мы определились с последним индексом кабеля (LS), осталось выбрать будет это вариант NYM или ВВГ. Здесь с технической точки зрения и соблюдения действующих ГОСТ, особой разницы нет.

Выбирайте любой вид – ВВГнгLS или NYM, но опять же не простой, а именно NYMнг LS.

Кабель NYM изготавливается по немецкому стандарту (по крайней мере должен). Раньше данный кабель позиционировался как желанная замена ВВГ, но имеющий улучшенные характеристики.

Форма у него круглая, что очень удобно при монтаже, прокладке и герметизации уплотнений в распредшкафах. Правда для качественной разделки такой продукции понадобится специальный съемник изоляции.

А вот купить круглого сечения ВВГ, получается не всегда быстро. Внутри NYM между изолированными жилами находится мелонаполненная пористая масса.

Фактически это означает чуть ли не тройную изоляцию. Однако существенным недостатком обладает внешняя оболочка.

Она не устойчива к ультрафиолетовому излучению, поэтому снаружи дома по стенам, прокладывать данный кабель нельзя. Еще один недостаток – найти специальные марки NYMнг-LS в свободной продаже практически не реально. Кабель ВВГнгLS гораздо доступнее, дешевле и более прост в изготовлении.

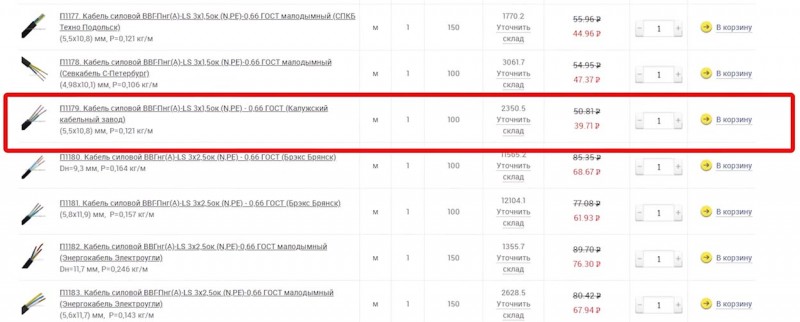

Вот для сравнения цены обоих вариантов в интернет магазинах. Почувствуйте что называется разницу.

При этом заметьте, речь идет только о ГОСТовском кабеле, а не о тех “подделках”, изготавливаемых по придуманным самим же заводом техническим условиям. О всех подводных камнях и неприятностях, с которыми вы непременно столкнетесь при работе не только с кабелем, но и с СИП проводом изготовленным по ТУ, подробно читайте в отдельной статье.

Кстати, в продаже попадается кабель не NYM, а NUM или НУМ. Данную марку также выпускают заводы кабельной продукции, но у же без немецких сертификатов качества VDE. Они целенаправленно изменяют название, дабы не иметь проблем с лицензией.

Покупая такие изделия, никто вам не гарантирует, как долго они прослужат и будет ли соответствовать всем заявленным характеристикам по сравнению с оригиналами. Здесь вы действуете на свой страх и риск.

Некоторые электрики уверяют, что для соблюдения всех ГОСТ при монтаже электропроводки в доме, сгодится и обычный “правильный” NYM. Ведь по составу он практически не отличается от ВВГнг-LS.

Это не совсем соответствует действительности. Посмотрите на нижеприведенную таблицу технических характеристик простого NYM.

Из нее видно, что особых функций, которые без проблем разрешили бы его применять в жилых квартирах, попросту нет!

Расчет сечения кабеля

Площади сечения провода указаны в соответствующем стандарте. Их значение зависит от силы тока, материала ТПЖ и условий монтажа. Стоит помнить, что при эксплуатации кабеля, используя его максимальные возможности, жилы будут нагреваться до высоких температур.

Если в одном лотке использовать несколько таких проводов, то при совместном нагреве величина допустимого значения тока уменьшится до 30%.

Для того чтобы правильно посчитать сечение кабеля для домашних магистралей, необходимо посчитать общую сумму значений тока всех приборов, находящихся в квартире.

Формула для расчета имеет вид – P/V, где

• P – мощность приборов, которая указана в технических документах;
• V – напряжение в сети в 220 В.

Площадь сечения считается в миллиметрах. Например, один квадратный миллиметр алюминиевого провода может пропускать 4-6 Ампер. У медного кабеля этот показатель в пределах 10 Ампер.

Образец расчета. Имеется прибор с мощностью 4кВт. Используя вышеуказанную формулу, можно найти силу тока. 4000 Вт/220В = 18,18 А. Для того, чтобы обеспечить питание этого прибора необходимо проложить кабели с медными нитями сечением 1,8 мм2.

Лучше всего использовать значение выше и умножить полученное число на 1,5. Так получается, что наиболее благоприятный вариант для запитки этого прибора – медный кабель с сечением 2 мм2. Если используется не медный, а алюминиевый кабель, то толщина провода должна быть в 2,5 раза больше.

В интернете есть специальные таблицы, по которым можно подобрать сечение кабеля, не применяя формулы. Использование таблиц сильно упрощает задачу по расчету необходимого сечения кабеля. Достаточно лишь знать значения токов всех электрических приборов. При проектировании скрытой проводки табличные значения нужно умножать на коэффициент равный 0,8.

Если способ монтажа открытый, то лучше использовать провод, имеющий сечение от 4 мм2, так будет надежнее. Также предпочтительнее выбирать изделия, обладающие высокой механической прочностью.

По характеристикам сечения кабель для ввода в дом должен быть на ступень выше, чем сечение кабеля для обслуживания уже установленных электрических приборов.

В целях экономии такой кабель можно использовать лишь для ввода в дом и подключить его к клеммнику, а уже через автоматы отвести линии необходимого сечения.

Согласно Правил устройства электроустановок 7.1.34 каждая линия рассчитывается отдельно, ориентируясь на конкретную нагрузку. Но есть варианты, которые применяются для всех жилых объектов и имеют стандартные размеры сечения.

• Кабель ВВГнгLS 3х1,5 мм2 используют для монтажа электропроводки для сооружения линий освещения. Чтобы защитить линии, автомат ставят на 10А;
• Провод ВВГнгLS 3х2,5 мм2 подходит для установки штепсельных розеток, автомат устанавливают на 16А;
• Кабель ВВГнгLS 3х6 мм2 нужен для подключения бытовых приборов большой мощности. Автовыключатель ставят на 32А;
• Провод ВВГнгLS 3х6 мм2 чаще всего применяют для ввода в квартиру или частный дом. Перед вводом лучше рассчитать реальную нагрузку. И так как мощность потребителей возрастает, то желательно взять кабель ВВГнгLS 3х10 мм2.

Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

• безопасность;
• надежность;
• экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Правильному подбору проводника посвящёна отдельная глава в ПУЭ: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны».

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( «Правила устройства электроустановок«). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

1. Напряжение питания (однофазное или трехфазное).
2. Материал проводника.
3. Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно «Правилам устройства электроустановок«, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на ступень больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.
