Общее об электрике домов

Монтаж электропроводки под ключ в частном доме, как и каждый отдельный вид электромонтажных работ имеет свои особенности. Здесь нет управляющей компании, которая будет периодически следить за техническим состоянием внутренних инженерных сетей и коммуникаций

Поэтому очень важно именно на этапе строительства выбрать подрядчика, который сможет обеспечить качество работ на уровне, достаточном чтобы электропроводка прослужила как минимум 50 лет без вмешательства извне, и дополнительного технического обслуживания. Правильно выполненная работа, в соответствии со всеми действующими Нормами и Правилами, залог безопасности Вас лично, и вашего имущества

Доверьте работу по монтажу электропроводки специалистам компании Профессиональный электромонтаж, и будьте уверены, — Ваш выбор — правильный!

Если Вы в самом начале пути, по выбору типа электропроводки для Вашего дома, рекомендуем ознакомиться с вариантами проводки в загородных домах. Коротко обо всех возможных вариантах электропроводки. Заголовки в статье кликабельны, по ним можно ознакомиться с реальным примером монтажа указанным способом.

Ответственность за ошибки при составлении проводок

Высокие требования к наемному (или приглашенному по договору) специалисту продиктованы тем, что ошибки, допущенные в учете, могут дорого обойтись как для предприятия, так и для его должностных лиц. Административная ответственность прописана в ст. 15.11 КоАП. За грубое нарушение ответственные лица должны будут заплатить 5-10 тыс.руб, а за повторную оплошность – 10-20 тыс.руб (наказание могут заменить дисквалификацией на год или два).

При этом к грубым отнесут:

• искажения, которые привели к недоплате налога (если разница 10% и более);
• регистрацию мнимых или притворных объектов бухучета;
• отсутствие первичных документов, отказ от ведения обязательных регистров или составление отчетности по надуманным цифрам;
• игнорирование требований об обязательных регулярных аудиторских проверках.

Защититься от штрафа смогут те, кто докажет, что:

• ошибка произошла по вине третьих лиц (неверно составленная «первичка», намеренное искажение данных без участия бухгалтера);
• нарушение исправлено путем представления уточнения и доплаты фискальных обязательств.

Инструменты, необходимые для работы

Для удобного и корректного проведения монтажно-электрических работ домашнему мастеру понадобятся следующие ручные инструменты:

• набор крестовых и прямых отверток;
• паяльник;
• молоток;
• плоскогубцы;
• электрический штроборез, если предполагается делать скрытую проводку;
• электрический перфоратор, оснащенный сверлами с победитовым наконечником (для прокладки каналов в бетонных или кирпичных стенах);
• тестер для проверки наличия/отсутствия напряжения в сети.

Все инструменты должны иметь целостное защитное покрытие на рукоятках, сделанное из прочных материалов, не проводящих ток.

Если, несмотря на советы профессионалов и требования пожарной безопасности, выбран открытый или комбинированный вариант прокладки проводки, понадобятся прочные и выносливые дюбель-гвозди. С их помощью удастся надежно прикрепить кабель-каналы даже к бетонным стенам.

Для поверхностей, имеющих более мягкую, податливую структуру, подойдут самые простые шурупы-саморезы или гвозди маленького либо среднего размера.

Для крепления внешней проводки в кухне к деревянной стене уместно использовать гвозди или саморезы, имеющие декоративную шляпку. Они стоят несколько дороже, но выглядят более привлекательно и гармонично вписываются в общий колорит помещения

Для быстрой, надежной и четкой фиксации проводки в штробах понадобятся гипс или алебастр. Они застывают практически мгновенно и позволяют сразу же продолжить работу, не теряя драгоценного времени. Подробный инструктаж по штроблению стен под электропроводку можно прочесть в этом материале.

Рассмотрим несколько вариантов отрытой проводки на примерах

Лофт открытая проводка. Эта модная тенденция позволяет не только быть в тренде, но и сэкономить на эстетической составляющей. То есть, вы просто укладываете промышленный гофр, не заботясь о соответствии цвета и формы (в этом и есть стиль лофт). Крепления и материалы могут быть самыми дешевыми, главное — надежность.

Хотя помещения, отделанные под заказ, могут выглядеть и оцениваться весьма недешево. Но технология монтажа открытых электропроводок к этому не имеет никакого отношения.

Еще одна тенденция, которая отнимает много средств — ретропроводка. Если вы готовы приобретать дорогостоящие аксессуары (провод в оплетке из стекловолокна стоит на порядок дороже обычного), можно выполнить электромонтаж красиво и безопасно.

Вся фурнитура сделана из керамики. К слову сказать — один из лучших диэлектриков с точки зрения пожарной безопасности. Организовывать общие жгуты и кабельные короба нет смысла. Винтажный дизайн как раз говорит о том, что чем больше проводов, тем более стильно выглядит помещение.

Кроме того, стиль ретро предполагает прокладку проводов в металлических трубах. Для деревянных помещений самое то: и красиво, и пожаробезопасно, и проводка надежно защищена от механического воздействия.

А если эти самые трубы еще и подсоединить к защитному заземлению, вы можете не беспокоиться, что проводка пробъет фазу на корпус трубы.

Не менее эстетично можно организовать открытую проводку в кабельных коробах. Это вообще классика. Изначально, профтрубы применялись лишь для оптимизации жгутов с большим количеством проводов. А сегодня это способ прокладки одиночных кабелей. К тому же, современный дизайн этих аксессуаров позволяет вписать короб в любой интерьер.

Хотите — контрастный белый цвет. А нет — подбирайте кабельный короб с отделкой под дерево: выбор в магазинах огромный.

Укладка проводки в коробе имеет неоспоримые преимущества:

• Открыв крышку, вы всегда сможете добавить новый проводник (если это не противоречит ограничениям ПУЭ).
• Провода в коробе можно использовать без внешней оболочки — опять же, экономия.

Никаких стяжек, крепежных клипс, красивой укладки. Главное — чтобы не было узлов и заломов провода. Остальное скроется под крышкой.

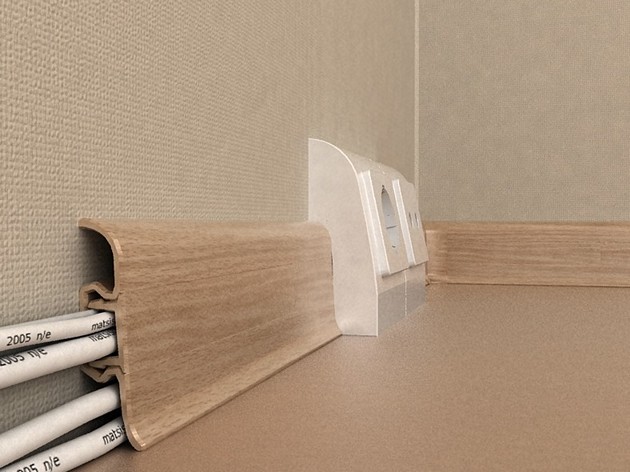

Немного сложнее обстоит дело с так называемыми электротехническими плинтусами. При покупке, уточните у продавца: проводку какого типа можно укладывать в нишу декоративного элемента. Иначе вы купите не защищенный от пожара плинтус, в котором можно смонтировать лишь телефонную или интернет линию.

При единственном недостатке: невысокая вместительность, плинтус для открытой проводки фактически может заменить штробление.

Используя эту технологию совместно с прокладкой кабеля за подвесным потолком, вы вообще можете оставить стены нетронутыми. При этом вся электропроводка будет заменена.

Оболочка кабелей

Требования к виду оболочки кабеля, существуют только при создании электрической сети для деревянных построек, в них необходимо использовать двойную (ВВГ) или тройную (NYM). В зданиях из материалов безопасных в пожарном отношении, можно укладывать кабеля с любой изоляцией.

Подключение розетки и выключателя

Основное в этом вопросе, чтобы на ней не было повреждений, наплывов, трещин. Для страховки, можно использовать провод с усиленной защитой. Это может быть к месту во влажных помещениях (баня, ванные комнаты, бассейны).

Откатные ворота: изготовление практичной конструкции своими руками. Схемы, чертежи и эскизы (100+ Фото & Видео) +Отзывы

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)
• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Как сделать наружную проводку?

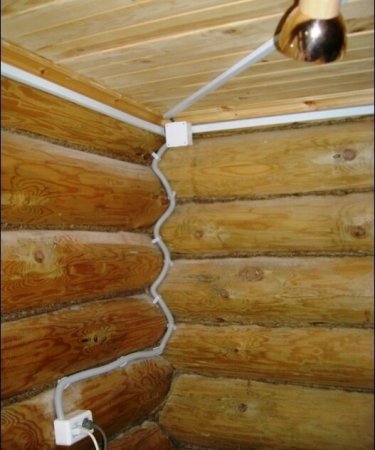

Как правило, на входе в деревянный дом или ретро-квартиру можно увидеть распределительный щит или счетчик. От него и нужно начинать монтажные работы, а именно:

• чертеж линии
• прокладка провода по ней
• закрепление на стене при помощи перфоратора через каждые 35 см
• вставка в просверленные отверстия гвоздей
• монтаж дополнительных аксессуаров: заглушек, соединителей, углов

Если габариты канала не предусматривают встраивание электрических точек, то можно обойтись наружными розетками и приборами системы освещения и подвести к ним небольшой кабель.

Если говорить о проблемных зонах, которые встают при прокладке проводки в деревянном ретро-доме, то здесь стоит отметить проемы дверей. Для прохождения одного провода через дверь следует сделать около двери отверстие и просунуть через него провод, вставив в него часть трубы и прикрыв торец заглушкой. При прокладывании кабеля не нужно проводить его по полу деревянного дома или квартиры. Лучше обвести вокруг двери – это надежнее и безопаснее.

№2. Скрытая проводка в деревянном доме

Электропроводка в деревянных строениях может выполняться двумя способами:

• скрытым;
• открытым.

Скрытая проводка в деревянном доме выполняется сложнее и имеет массу рисков. Такие работы лучше доверять специалистам. Внутренняя проводка обустраивается тогда, когда деревянные стены дома обшиваются сверху отделочным материалом, например, вагонкой или гипсокартоном. В этом случае провода располагают между основной стеной и слоем облицовки. Естественно, оставлять провода незащищенными нельзя – их необходимо спрятать в металлическую трубу. Многие мастера допускают ошибку и используют в данных целях пластиковые рукава, ПВХ гофру или металлорукав. Делать этого нельзя по ряду причин:

• нет гарантии того, что не нарушится изоляция кабеля и не возникнет короткого замыкания, а стенки коробов и труб не смогут выдержать подобной нагрузки. Итог – возгорание. Изоляция может нарушиться не только по причине ошибок в монтаже, но и в результате производственного брака, неправильного хранения и транспортировки. Микротрещины в изоляции большинство измерительных приборов не фиксируют, а со временем при воздействии постоянных нагрузок изоляция все больше и больше ослабевает;
• пластиковая гофра и короб – слабая преграда для грызунов, которые могут ее запросто повредить, оголив провода;
• для монтажа скрытой проводки в деревянных стенах подготавливаются пустоты, а в них со временем имеет свойство накапливаться древесная пыль, для возгорания которой достаточно небольшой искры. Локализовать подобный очаг возгорания проблематично.

Именно поэтому скрытую электропроводку в деревянном доме необходимо монтировать с помощью металлических труб. Они способны обеспечить надежную защиту от возникновения коротких замыканий, но при этом необходимо выполнить ряд условий:

• внутри и снаружи такие трубы должны иметь антикоррозионный слой;
• монтировать трубы лучше под небольшим наклоном, чтобы дать возможность конденсату свободно стекать;
• трубы необходимо подключить к контуру заземления;
• острые кромки, которые образуются при нарезке труб, могут повредить провод, на них необходимо одеть пластиковые втулки;
• соединение труб должно быть герметичным;
• в стенах необходимо вырезать каналы.

Лучший вариант – это медные трубы, но обойдется он недешево.

Нормы безопасности не нарушает и вариант с использованием штукатурки, хотя, на первый взгляд, он кажется не совсем подходящим. Чтобы обеспечить должную защиту, кабель со всех сторон необходимо окружить слоем штукатурки толщиной минимум в 10 мм, но для обеспечения возможности замены кабеля его необходимо поместить в металлорукав. На деле оказывается, что заменить кабель очень тяжело, а штукатурка со временем под воздействием «дыхания» дерева начинает трескаться.

Выбор вида электромонтажа

Первое с чего нужно начать — определиться со способом монтажа линии. На сегодняшний день используется разводка открытого и скрытого типа. Открытая электропроводка представляет собой крепление всех составляющих элементов поверх готовых стен (трассы прокладываются в специальных кабельных каналах).

Разводка линии открытым способом

Преимущество заключается в следующем:

• поврежденный участок можно без проблем отремонтировать (не нужно разрезать обои, разрушать оштукатуренные стены и т. д.);
• более простые установочные и подготовительные работы (не нужно штробить стены по электропроводку в доме);
• удобно добавлять новые точки разветвления.

Недостатки у этого способа монтажа один — очень часто не вписывается в общий интерьер комнат так как кабельные каналы имеют не слишком привлекательный вид.

Скрытая электропроводка в доме пользуется большей популярностью. В этом случае провода и кабели укладывают в стенах, для этого бурят штробы – канавки в стенах, потолке и полу или за подвесным потолком и обшивками стен.

Преимущество:

• не портит интерьер комнат своим видом;
• является пожаробезопасной;
• дешевле, чем наружная.
• вероятность повреждения значительно меньше;
• высокая долговечность всех элементов.

Среди недостатков выделяют:

• сложность ремонта и эксплуатации (чтобы заменить электропроводку в доме либо подсоединить новую точку, нужно вскрывать отделку стен;
• при выходе из строя очень сложно найти точное местонахождение поломки, если не использовать специальные приборы, к примеру, самодельный металлоискатель;
• запрещена в деревянном доме, согласно ПУЭ 7.1.38.;
• для электромонтажных работ нужно больше опыта и набор инструментов.

Рекомендуем Вам все же останавливать свой выбор на последнем способе, т. к. он более долговечен и вся линия не бросается в глаза! При выборе качественных комплектующих и правильном монтаже электропроводки в доме, вероятность поломки крайне мала.

СКРЫТАЯ ЭЛЕКТРОПРОВОДКА

Скрытую электропроводку прокладывают внутри конструктивных элементов здания – в перекрытиях и фундаментах, в стенных поверхностях, под съёмными полами. Есть несколько способов укладки кабеля или провода:

• в трубах;
• в бороздах под штукатурку;
• в гибком металлическом рукаве;
• в пустотах строительной конструкции;
• в каналах;
• в коробах;
• в нишах гипсокартонных конструкций.

Сейчас встречается редко, но в советское время часто применялся такой способ, как замоноличивание проводников в строительную конструкцию при её изготовлении.

Преимущества скрытой проводки:

1. Она не видна, не портит интерьер помещения и не препятствует никаким отделочным работам.

2. Такой способ прокладки характеризуется высоким уровнем электрической безопасности. Все проводники скрыты, а значит прикосновение к токоведущим частям и поражение электрическим током сведены к минимуму.

3. Находясь под слоем штукатурки, скрытая проводка не имеет доступа воздуха, вследствие чего обладает высокой пожарной безопасностью.

4. На элементы скрытой проводки не оказывается солнечного и механического воздействия, за счёт чего увеличивается её срок службы.

Недостатки скрытого способа прокладки эл. проводки:

1. Практически невозможен ремонт такой проводки. Если где-то перегорит провод, отыскать место повреждения будет очень проблематично.

2. Трудоёмкий монтаж.

3. Необходимо сразу чётко продумывать места расположения розеток и выключателей, пути прокладки проводов, так как в дальнейшем что-то поменять будет трудно.

4. Потребуется составление точной схемы пролегания проводки. Ведь когда нужно просверлить отверстие для крепления картины или полочек, надо быть уверенным, что не попадёшь сверлом в провод. Можно, конечно, обойтись без схемы, но тогда придётся купить специальный прибор для обнаружения скрытой проводки.

Правила работы с проводами

Средства защиты при работе

Прежде чем подсоединять провод, следует отмерить необходимую длину, обрезав и сняв изоляцию с края кабеля. Чтобы сделать такую работу используются различные инструменты. Речь идет об удлиненных плоскогубцах (круглогубцах) и кусачках

Покупая такие инструменты, необходимо обратить внимание, чтобы их ручки имели изоляцию. При помощи обычных плоскогубцев удобно обрабатывать большие кабеля

Круглогубцы, имеющие на концах кусачки, идеально подходят, если требуется свернуть неизолированный конец в кольцо. Кусачки также позволяют обрезать часть провода, даже если тот находится в труднодоступном месте.

Тем не менее, наиболее универсальный и полезный инструмент – съемник изоляции. Он состоит из проемов для запрессовки концов, кусачек и калиброванных отверстий, которые позволяют подрезать и снимать изоляцию. Данный инструмент позволяет делать с кабелями многие манипуляции.

Для защиты себя и окружающих в момент выполнения электромонтажных работ следует придерживаться определенных правил:

• Пользоваться только исправным оборудованием, надежными электроинструментами, переносками и удлинителями;
• Прежде чем начинать работу, рекомендуется отключение подачи электричества. Следует воспользоваться УЗО или автоматами. Кто-то может случайно включить напряжение на площадке, для предупреждения такой ситуации следует предварительно повесить табличку с предупреждением;
• В качестве страховки использовать тестеры и индикаторные отвертки;
• Проконтролировать качество изоляции на рабочих инструментах;
• Постараться не проводить монтажные работы в одиночку – всегда может пригодиться помощь.

Если электропроводка прокладывается под потолком, то лучше не пользоваться стульями или столами. Для этой цели требуется только помост. В помещении, где осуществляются работы, должен быть огнетушитель, так как искрящиеся провода заливать водой нельзя.

Средняя стоимость электромонтажных работ под ключ

Средняя стоимость электромонтажных работ под ключ, включающая в себя как черновой (штробление, монтаж кабеля, устройство ниш и подрозетников, монтаж и сборку электрощита), так и чистовой электромонтаж(установку светильников, розеток, выключателей): от 1000 рублей за кв. метр жилой площади за работу, и от 400 рублей за кв. метр жилой площади за материалы. Срок исполнения от 10 рабочих дней.

Указанная стоимость, включает в себя минимально 18-24 направлений от электрощита, сам электрощит встраивается в стену, 3 вида защиты — кабеля, от перегрузок и токов короткого замыкания, человека от поражения электрическим током, электроприборов от критически повышенного и пониженного напряжения. Кабель прокладывается по потолку, либо полу в гофротрубе, спуски(подъемы) заштрабливаются в стене до конечного устройства. Соединения кабеля преимущественно выполняются в углубленных подрозетниках. После чистовой отделки Мы выполним установку светильников, розеток и выключателей. Кабель, автоматика и комплектующие применяются исключительно изготовленные по ГОСТ от известных заводов производителей. Так же Вы получаете бесплатное гарантийное обслуживание по Договору в течение 5 лет. Цены на материалы приобретенные у наших поставщиков Вас так же приятно удивят. Средняя экономия составит 10-15% от стоимости материалов, если бы Вы приобретали все самостоятельно, при этом комплектацию, закупку и доставку мы берем на себя абсолютно бесплатно.

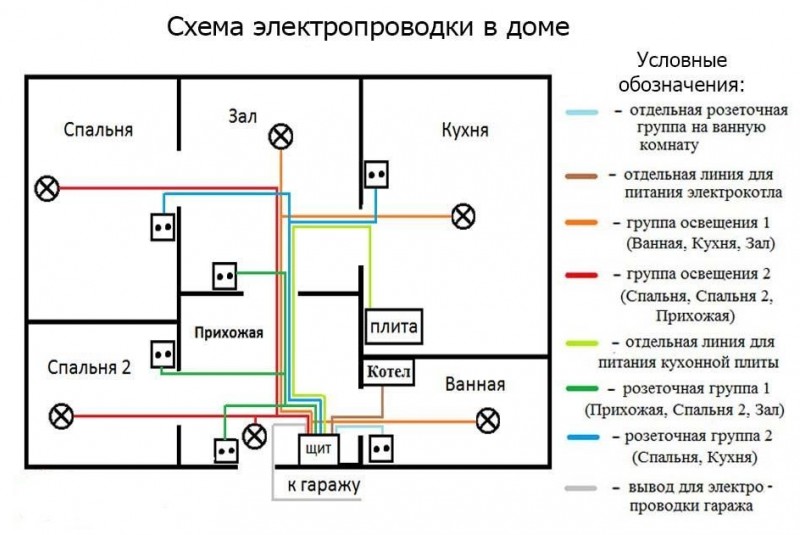

Составление схемы электропроводки

Чертеж создают на основе плана жилого здания. Существуют установочные, функциональные и структурные схемы. Они должны содержать все компоненты электрической сети.

Электрическая

Этот документ определяет количество компонентов проводки и типы связей между ними. Электрическая схема дает детальное описание характера работы сети и подключаемых к ней приборов.

Структурная и функциональная

Первый вид схем отражает основные части сети, их назначения и способы соединения. Функциональный вариант используется для разъяснения процессов, протекающих в группах электропроводки.

Монтажная

Такие схема используется для разметки мест установки приборов. Она помогает рассчитать количество расходных материалов и проводов.
