Особенности прокладки электропроводки в деревянном доме
Содержание:
- Схема электропроводки в доме
- Электропроводка в деревянном доме: как правильно и безопасно реализовать разводку электросети (105 фото)
- Требования к проводке
- Подбор автоматики и защиты
- Установочные схемы
- Приблизительные расценки на электромонтажные работы в Москве и Подмосковье
- Электропроводка в деревянном доме своими руками: пошаговая инструкция по монтажу
Схема электропроводки в доме
По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.
Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате
Где ставить вводный щит, требования к корпусу
В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

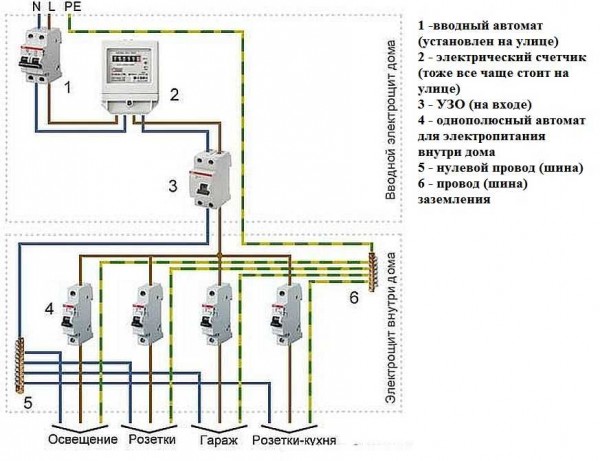

Вариант построения схемы электроснабжения дома
Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже: IP-44, но корпус обязательно должен быть металлический.
Организация ввода в дом
После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

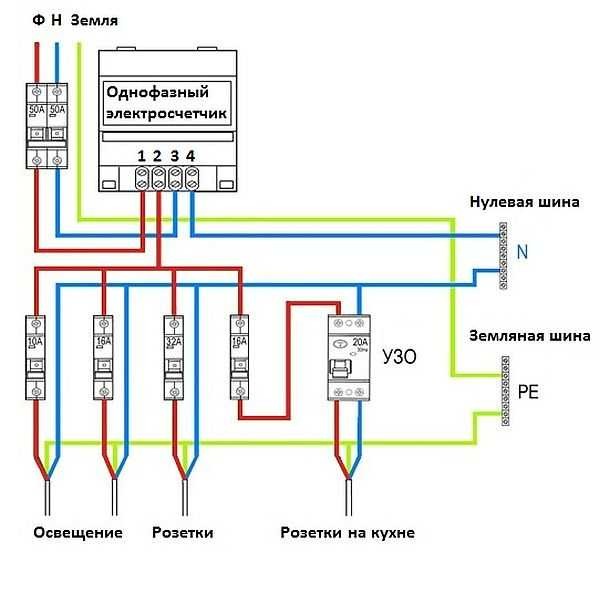

Схема электропроводки в деревянном доме при однофазном подключении (220 В)
В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток» электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.
Разбиваем потребителей на группы
При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п. — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

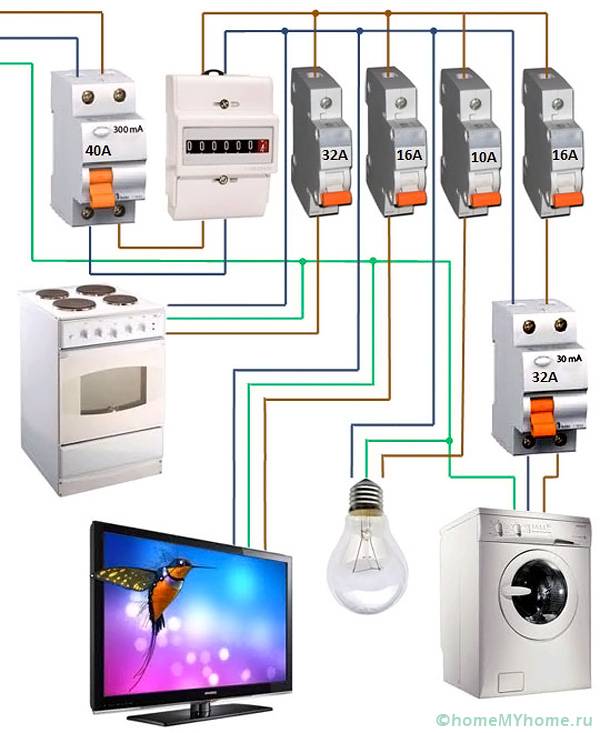

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов
С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

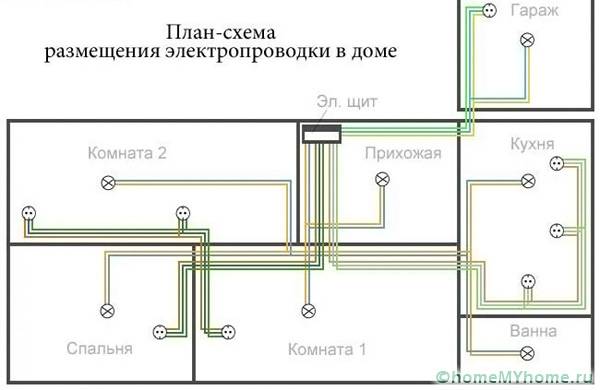

Пример нарисованной на плане схема электропроводки в деревянном доме
И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.
Электропроводка в деревянном доме: как правильно и безопасно реализовать разводку электросети (105 фото)
Проведение электромонтажных работ — один из самых важных этапов в строительстве. Подача электроэнергии в дом жизненно необходимо для полноценного существования человека. Особенно актуальным это становиться для проживающих в загородной зоне.
Соответствие всем правилам безопасности — важный момент при возведении деревянных конструкций. Электрическое обеспечение дома обязано всегда строго следовать установленным нормам и правилам.
Проведение работ своими силам?
Если строительство дома и отделочные работы без проблем можно провести своими силами, то монтаж электропроводки в деревянном доме в большинстве случаев требует рук специалиста. Хотя довольно часто владельцы загородных домов (имеется в виду мужская половина) проводят такие работы самостоятельно.
Это и понятно. Настоящему хозяину нужно уметь разбираться в подобных вещах. Для начинающих же «электриков» существует пошаговая методика осуществления процесса монтирования электрической проводки, с учётом необходимых требований, следуя которым можно качественно провести соответствующие работы.
Этапы работ
Правильная электропроводка в деревянном доме заключается в точном соблюдении следующих этапов:
Необходимо определить общий объём мощности электрооборудования и выполнить проект расположения линии электроснабжения. Этот этап требует обращения за помощью к специалистам в конкретной области.
Здесь рассчитывать на собственные силы не стоит. И это будет правильно. Только специалист сможет провести качественную проектную разработку прокладки линий электроснабжения. Определить места сосредоточения электроточек, высчитать сечения кабеля, место монтирования и подсоединения автомата защиты, точку ввода в дом электропитания.
Формат розеток и выключателей выбирается на основании расчетной величины тока, типа электропроводки, подразумевающего скрытую или открытую форму устройства, а также возможности подключить совмещённый блок, включающий розетку и выключатель, расположенные под единой рамкой.
Выбор кабеля
Сама разводка электропроводки в деревянном доме, тем более выполненная своими руками, требует обращения к компетентным источникам для получения необходимой информации. Таким источником может стать электротехнический справочник и содержащаяся в нём таблица с расчётами сечений кабеля относительно нагрузке.
Данные содержащиеся в таблице дают возможность подобрать кабель нужного сечения, который будет всецело отвечать рассчитанной мощности электроприборов
После закупки всех необходимых устройств, проводят монтаж электропроводки. Проводка в деревянном доме, как уже говорилось выше, может быть двух типов: открытая и закрытая. В первом случае провода размещают в кабель каналах.
Сечения каналов подбирают согласно количеству и сечению проводов, которые необходимо будет скрыть. Крепление к поверхности проводится специальными зажимами.
Обратите внимание
Скрытая электропроводка в деревянном доме более эффективна, поскольку делает помещение более приглядным. В то же время, нужно помнить о правилах безопасности дома. Провода обычно скрывают в гофротрубе и располагают за каркасом подвесных или подшивных потолков.
После монтажа проводов и электроприборов проводят организацию профилактических испытаний.
После того как проводка смонтирована её нужно проверить на качество. Поэтому делают проверочный тест с помощью электроизмерительных приборов.
Испытания проводятся опять же специалистом. Полный комплекс выполняемых работ включает:
- проведение визуального осмотра;
- замер силы сопротивления изоляционного кабельного покрытия;
- проведение профилактического измерения сопротивления заземления;
- анализирование работы автоматических выключателей.
Разработка проекта домашнего электроснабжения
Чтобы разработать индивидуальный проект, нужно, прежде всего, связаться с электроснабжающей организацией (РЭС) и получить технические условия. Они послужат основанием для дальнейшего проведения работ.
Разработанная схема электроснабжения учитывает совокупность всех потребляемых мощностей электроприборов.
Опираясь на данный фактор, выполняется расчет максимальной мощности, которую одновременно потребляют все электроприборы. Определяется номинальная нагрузка на вводный автомат.
Главное — безопасность дома!
Можно ещё раз повториться, сказав, что электротехнические работы, проводимые в домах с деревянными конструкциями стен, полов и потолков требуют особого подхода. Нужно учитывать состав основного строительного материала и особенно его подверженность горению.
Требования к проводке
Дерево — это самый популярный материал, применяемый при строительстве частного жилья. Несмотря на свои достоинства, древесина является пожароопасным и легко воспламеняемым материалом.
Базовые требования, предъявляемые к электропроводке в строениях из дерева:
- Безопасность — проводка должна быть проложена таким образом, чтобы свести к минимуму вероятность перегрева и воспламенения кабеля, а также предотвратить передачу открытого пламени на прилегающие деревянные конструкции.
- Проектирование — технические характеристики и эксплуатационные качества применяемых проводов и компонентов должны соответствовать расчётной пиковой нагрузке на конкретном участке электросети. Для предотвращения нагревания сечения кабеля подбирается с запасом 20–30%.
- Способ прокладки — электрификацию деревянных строений предпочтительней выполнять открытым способом. Это позволяет беспрепятственно и с постоянной периодичностью проводить диагностику состояния электросети.
- Изоляция — месторасположение узла ввода (электрощит) должно быть изолированно от сопряжения с деревянными конструкциями. Идеально если электрический щиток будет установлен в помещении с перегородкой из негорючих материалов.
- Проводник — в качестве проводника лучше использовать трёхжильный медный кабель с изоляцией из негорючих материалов. Прокладывать кабель в ПВХ гофре строго запрещено.
- Автоматика — на каждую группу в электросети должен быть установлен автоматический выключатель. Номинал токов выключателя подбирается в соответствии с нагрузкой на участке. Завышать номинал токов крайне не рекомендуется, так как это приведёт к перегреву проводника.
Проводить самостоятельную прокладку силового кабеля и монтаж электрической сети без соответствующего опыта не рекомендуется — этим должны заниматься специалисты. Но каждый владелец частного дома обязан знать основные правила электрификации. Это позволит ему провести диагностику уже имеющейся проводки, а также даст возможность проконтролировать качество работы наёмных электриков.
Нормативные документы
Правила устройства электроустановок является основным документом для проектирования электропроводки
Общие требования и правила устройства электропроводки описываются в следующих документах:
- ПУЭ, издание 7 — основной документ, используемый при проектировании электросети. В нём подробно описан выбор проводника, распределительных устройств, автоматики и освещения.
- СНиП 3.05–06–85 — устройство электропроводки в старых и новых домах. Способы подводки и правила ввода силового кабеля в жилое помещение.
- СНиП 31–02 — требования к устройству системы электроснабжения в жилых домах. Документ соответствует нормам и правилам, описанным в ПУЭ.
Информация, содержащаяся в этих источниках, описана техническим языком и может быть непонятна неквалифицированному специалисту. При самостоятельном изучении рекомендуем опираться на «Правила устройства электроустановок», так как в этом документе наиболее чётко сформулированы значения и понятия, необходимые для монтажа проводки в частных домах.
Подбор автоматики и защиты
Даже качественная проводка, смонтированная по всем правилам, должна быть защищена от колебаний напряжения, перегрузок и утечек. Для этого используются автоматические предохранители, соответствующие характеристикам сети и требованиям безопасности.
Устройство защитного отключения
При утечках, возникающих при прикосновении к неисправной цепи, пробою на корпус или землю, образуется разница между входящим и выходящим током. УЗО определяет ее и сравнивает с максимально допустимой. Если дифференциальный ток равен нулю, утечки нет, аппарат не срабатывает. В противном случае он отключает цепь, подача тока прекращается. Часто причиной аварийной ситуации становится повреждение изоляции проводки.

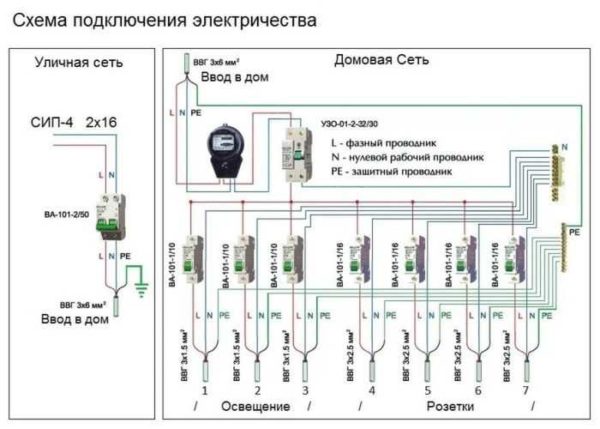

Схема подключенияУЗО
УЗО защищает не только от поражения электричеством, но и возгорания приборов. Его устанавливают в распределительный щит или подключают через розетку к системе дома.
Автоматы защиты от перегрузок
Это устройство используется, чтобы не допустить перегрев цепи при коротком замыкании или одновременном включении всех приборов. Его нужно подбирать по превышению тока перегрузки и времени отсечки. При этом учитывается максимальная нагрузка при одновременно включенных приборах и допустимая нагрузка на кабель, а также время срабатывания.
Автомат механически отключает электричество при коротком замыкании в цепи. Для световых линий используется устройство типа В с превышением тока отсечки в 3-5 раз к номинальному. Для розеточных цепей типа С отключение предусмотрено при превышении в 5-10 раз.
При коротком замыкании время отсечки не должно превышать 0,4 секунды для сетей с напряжением 220 Вольт, 0,1 — для 380 Вольт. Все характеристики, необходимые для выбора автомата, должны соответствовать ГОСТ 50571.5-94.
Реле контроля напряжений
Скачки напряжения в отечественных линиях — частое явление. Причем аварийное отключение на подстанциях срабатывает через несколько секунд, которых достаточно для выведения из строя большей части домашней бытовой техники. В гарантийный ремонт эти приборы уже не возьмут, поэтому замену сгоревших запчастей нужно будет проводить за свой счет.
Чтобы обезопасить домовые сети от скачка напряжения, встраивается специальное реле контроля. Оно срабатывает при повышении потенциала и почти мгновенно отключает включенные в цепь приборы.
При выборе устройства нужно учитывать:
- количество фаз в домовой сети;
- номинальную мощность;
- время срабатывания;
- интервал рабочих напряжений;
- возможность установить напряжение самостоятельно;
- наличие защиты от перегрева.
Чтобы правильно подобрать реле, нужно также учесть номинальную нагрузку установленных автоматических выключателей. Так для автоматов на 25 А требуется реле на 32-40 А, чтобы защитить дом при скачке напряжения.
Заземление
При монтаже проводки в деревянном доме не стоит забывать о простой, но вместе с тем эффективной защите от поражения электрическим током. Заземление снижает напряжение прикосновения до безопасной величины, отводя его избыток в землю.
В качестве заземляющего контура используются замкнутые, линейные или глубинные конструкции, изготовленные из металлических труб или арматуры. Их погружают на глубину 1,5-10 м недалеко от дома и соединяют с общей системой с помощью главной заземляющей шины.
Можно использовать металлические каркасы фундаментов и опор, скважины, колодцы, коммуникации (кроме газовых трубопроводов). Выбирать конструкцию заземлителя нужно исходя из количества фаз в цепи, характеристик грунта, климатических условий, которые влияют на проводимость почвы.
Защита от ударов молний
Разряд молнии может достигать огромной силы и стать причиной поломки бытовых приборов и пожара. Для деревянных домов это особенно опасно, поэтому защита от подобных явлений природы очень желательна.
Для отведения высокого напряжения от прямых ударов молний на крыше дома устраивается пассивная молниезащита. Конструкция представляет собой вертикальный приемник, отводящий медный или оцинкованный проводник диаметром не менее 8 мм и отдельный контур заземления (желательно несколько). Сопротивление заземлителя — не более 10 Ом.
Молниезащита выполняется из оцинкованных прутков или сетки. Крепится система с помощью специальных держателей над всеми выступающими элементами кровли. При монтаже расстояние от проводника до горючих стен должно быть не менее 10 см. Токоотводящие элементы нужно размещать вдали от входа.
Установочные схемы
Современные нормы по обеспечению частного дома электрической энергией гласят: если в здании не установлен трансформатор (преобразователь электроэнергии), то общая потребляемая мощность бытовых приборов не должна превышать 15 киловатт в сутки. Как вычислить данный показатель? Сложить все показатели мощности приборов, которые установлены в жилище. Получилась цифра более 15 киловатт? Приобретите трансформатор. Стоит от 500 до 5 тысяч рублей. Выбирайте продукцию проверенных производителей: OSRAM, Yourled, Toroidal, Eglo.
Трансформатор для проводки в деревянном доме преобразовывает электроэнергию и перераспределяет напряжение. Устанавливают его, если все электроприборы в здании потребляют более 15 киловатт в сутки
Схема проводки в доме должна быть разработана с учетом всех розеток, выключателей в помещениях. Освещение «питается» от одних групп кабелей, мощные электроприборы – от других.
Учтите, что:
- счетчики и автоматы для ввода данных необходимо размещать снаружи здания, чтобы показания могли считывать сотрудники ресурсоснабжающей организации;
- щиток, счетчик, автомат должны быть защищены от попадания пыли, грязи, воды;
- защитный корпус для счетчика и щитка должен быть изготовлен из металла;
- предусмотрите УЗО, чтобы спасти электрооборудование от поломок.
Для расчета общей потребляемой мощности воспользуйтесь следующей таблицей:
Электроприбор | Мощность в ваттах |
Телевизор | 200 |
Пылесос | 1000 |
Холодильник | 400 |
Стиральная машинка | 700 |
Компьютер | 550 |
Настольная лампа | 120 |
Электрическая плита | 2500 |
Утюг | 1000 |
Фен | 1000 |
Чайник, работающий от электричества | 1200 |
Микроволновка | 1800 |
Духовка | 1200 |
Обогреватель | 1400 |
Помните, что в одном киловатте – 1000 ватт. Расчет общей мощности поможет понять, нужен ли в доме трансформатор или можно обойтись без него.
Важно: в таблице даны лишь средние значения. Чтобы сделать точный расчет, придется отыскать паспорта от электроприборов, где указано, какую мощность они потребляют за сутки. Теперь составьте технический план обеспечения дома электроэнергией
Он должен включать такие пункты:
Теперь составьте технический план обеспечения дома электроэнергией. Он должен включать такие пункты:
- места фиксации розеток, выключателей, светильников, бытовых приборов, которые включены в сеть постоянно (телевизор, плита, вытяжка);
- выбирайте кабель с тремя жилами. Он обеспечит напряжение в сети в 220 вольт. Для такого провода нужно смонтировать розетки с заземлением и выключатели с двумя кнопками (клавишами);
- в помещениях монтируют распределительные коробки. Внутри идет соединение кабелей между собой;
- на схеме необходимо отразить мощность каждого электрического прибора, который будет работать в здании;
- в плане нужно отметить расстояние проводки от окон, дверей, пола и потолка. В случае проведения ремонтных работ в будущем этот план поможет избежать повреждения электропроводки;
- поворачивать провода можно только на 90 градусов – не больше и не меньше (нарисуйте это на схеме).
Проводку в деревянном доме можно поворачивать на 90 градусов, не больше и не меньше. Заломы или большие изгибы спровоцируют короткое замыкание
Приблизительные расценки на электромонтажные работы в Москве и Подмосковье
Вид работы | Стоимость (руб.) |
---|---|
Монтаж подрозетника в деревянной основе | 300 |
Монтаж одной электроточки (под скрытую проводку) | 250 |
Монтаж одной электроточки с внешней проводки | 200 |
Замена старой электроточки | 250 |
Монтаж распределительной коробки | 250 |
Подготовка места под распределительную коробку | 250 |
Установка розетки под телефон | 250 |
Установка розетки под ТВ кабель | 250 |
Установка розетки компьютерной сети | 300 |
Но даже с учётом дороговизны услуг, при отсутствии опыта выполнения электромонтажных работ устройство электропроводки лучше поручить профессионалам, так как цена даже незначительной ошибки может быть очень высока.
Электропроводка в деревянном доме своими руками: пошаговая инструкция по монтажу
Прежде, чем приступить к монтажу электропроводки в деревянном доме, стоит как следует изучить документацию, регламентирующую правила проведения проводки. При этом помогут правила монтажа электроустановок, а также нормативные положения по электротехническим устройствам.
Прежде чем приступить к работе, нужно предварительно рассчитать планируемую нагрузку всех электроприборов, которые будут использоваться
При соблюдении правил безопасности, можно выполнить монтаж самостоятельно. При этом установка включает следующие этапы:
- проведение расчетов по общей мощности электрического оборудования и создание проекта;
- приобретение различных электроприборов;
- выполняется ввод электроэнергии в здание, подключаются приборы электрозащиты и автоматов защиты;
- производится внутренняя разводка кабельных проводок;
- крепление устройств освещения, а также выключателей или розеток;
- крепление механизмов защитного отключения и конструкций заземления;
- прозвонка цепи и проверка правильности подключений.

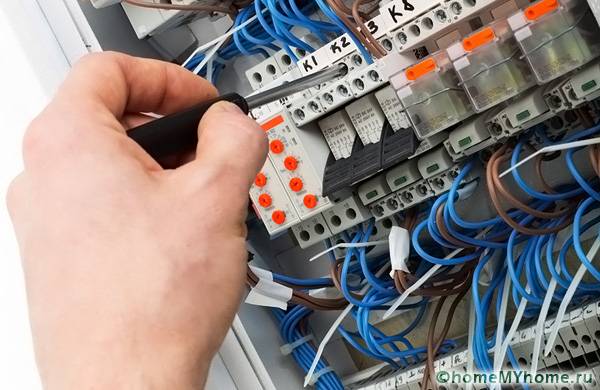

Монтаж электрических проводов и их подключение требует определенных знаний
Подготовительные работы по проекту электроснабжения в доме
Решая, как сделать электропроводку в деревянном доме, рекомендуется выполнить правильный проект. При этом выполняются следующие действия:
чертится план постройки с указанием размещения важных объектов, к которым нужно подвести электричество;
Пример схемы размещения электрооборудования в доме с гаражом
- на чертежах указывается показатель мощности приборов;
- оборудование подсоединяется к разным группам электропитания;
- производится освещение территории двора. Данное освещение также можно подсоединить к отдельному выключателю и даже установить датчик света;
- мощное оборудование подсоединяется к обособленной группе.
При планировании учитываются рекомендованные расстояния до перекрытий и проемов
По каждой группе проводятся расчеты на максимальное количество потребляемой мощности.
Как выбрать кабель и электроустройства?
Электропроводка в деревянном доме может делаться своими руками. При этом пошаговая инструкция позволит правильно выполнить разводку. Чтобы обойтись без сложных расчетов, можно воспользоваться специальной таблицей для определения сечения кабеля в зависимости от мощности, либо воспользоваться калькулятором ниже.
Таблица выбора сечения провода в зависимости от мощности, тока, напряжения сети и способа прокладки
При этом выбирается кабель с таким сечением, которое соответствует мощности электрических приборов по отдельным группам.
Чаще применяются кабеля из меди. Они характеризуются надежностью, дополнительной изоляцией и удобством в обработке. Алюминиевые изделия чувствительны к изгибам и могут ломаться.
Провода и кабели имеют огромное разнообразие как по толщине сечения, так и по количеству жил и виду изоляции
К розеткам подводятся прочные провода с заземлением. Выключатели и розетки подбираются с учетом показателей тока.
Особенности подбора выключателя на вводе и кабеля
При проведении новой электропроводки, внимание следует уделить сечению входящего кабеля. Если сечение не рассчитано для определенной мощности, то может случится возгорание
Монтажом вводного кабеля занимаются специальные организации.
Ввод осуществляется при помощи специального бронированного кабеля
Устанавливается вводный автомат. При этом применяется выключатель с тремя полюсами. Если питание однофазное, то применяется двухполюсный автоматический выключатель.
1 – производитель; 2 – модель; 3 – номинальный ток; 4 – номинальное напряжение; 5 – отключающая способность; 6 – класс токоограничения; 7 – артикул изделия.
Выбор вводного автомата и его номинальные характеристики
Выполняя прокладку электропроводки в деревянном доме, нужно правильно выбрать вид автомата. Для подвода к строению в большинстве случаев достаточно использовать автомат в 25А. Характеристику прибора определяет отношение показателей тока короткого замыкания к номинальному значению. Для установки чаще применяется механизм с характеристикой С.
Номинальный ток вводного автомата должен учитывать номинальные токи всех электроприборов плюс 10-20%
