Как делается проводка в каркасном доме, которая не портит интерьер

Открытая электропроводка

Открытая проводка в каркасном доме, как и на любом другом объекте, может быть выполнена тремя следующими способами: полностью открытым кабелем или проводом, электрическим проводником, протянутым через гофрированную трубу или размещенным в огнеупорном пластиковом кабель-канале. Рассмотрим все три варианта отдельно друг от друга.

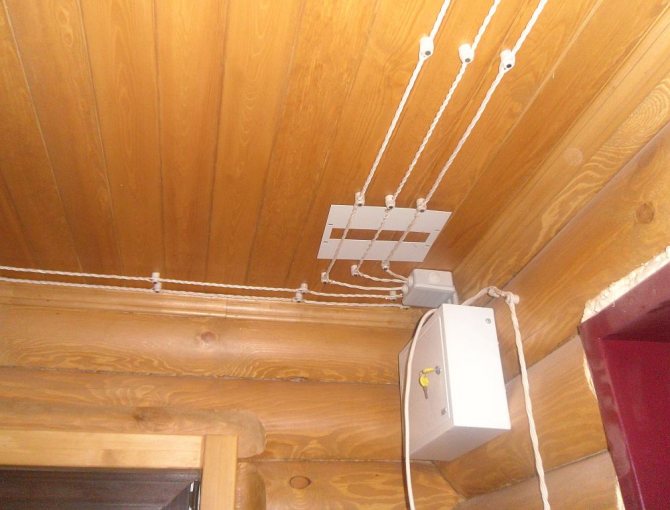

1. Полностью открытая проводка. В этом варианте разводка выполняется жестким кабелем или проводом в огнеупорной многослойной изоляции. Крепят электрическую проводку специальными электротехническими скобами непосредственно к поверхности конструктивных элементов объекта. Если используется провод с простой однослойной изоляцией, то под него необходимо устанавливать огнеупорную прокладку. Для этого отлично подойдет металлическая или асбестовая полоса. Широко применяемый в прошлом вариант с витым проводом на керамических держателях используется крайне редко, но для создания оригинального интерьера под старину лучше его нет.
2. Электроразводка в гофрированной трубе. Вторым способом электрической разводки сети внутри каркасного строения является укладка кабельных изделий в специальный гофрированный пластиковый или металлический рукав. В основном используется гибкий шланг из пластика. Гофрированная труба изготавливается из жаростойкого полимера в соответствии со стандартами и нормами. Крепление такой проводки к стене или потолку осуществляется при помощи специально разработанных клипс. Вместо гофрированного шланга, часто используются жесткие трубы из полимерного материала, соответствующие требованиям ПУЭ.
3. Разводка в кабель-каналах. Этот способ один из самых популярных у всех категорий потребителей. Электрические провода укладываются в пластиковые огнеупорные короба, которые и называются кабель-каналами. Такой тип изделий состоит из двух разделяющихся частей: монтажной планки на которой крепится провод и верхней закрывающей части. Установка изделий на поверхность стен и потолков требует терпения и некоторых навыков. Применение кабель-каналов дает возможность оперативно менять конфигурацию сети, включая в нее дополнительные элементы: разветкоробки, розетки и выключатели.

К недостаткам всех типов открытой электрической проводки в каркасном домостроении можно отнести следующие факторы: возможность деформации при усыхании древесины, низкая защищенность кабельной продукции от механических повреждений и неэстетичный вид. Правда, все эти недостатки нивелируются низкой стоимостью работ и материалов. Открытая проводка — это самый дешевый способ электрификации каркасных зданий! Владельцу дома каркасного типа который желает сохранить эстетику внутренних помещений, следует выбрать вариант скрытой проводки, если, конечно, позволяют финансовые возможности.

Резьбовое соединение проводов

Пайка является самым надежным видом соединения проводов и контактов,
но создает – неразъемность соединений.

Поэтому самым распространенным видом соединения проводов с электрическими
контактами приборов является резьбовым.

Линейное расширение от изменения температуры у разных металлов
не одинаково. Особенно сильно меняет линейные размеры алюминий. Поэтому со временем
между контактом соединенных металлов образуется зазор, Для того, что бы забыть об
обслуживании под винты устанавливаются шайбы гровера. Гровер нивилирует возникающие
тепловые расширения.

Нужно ли делать полукольца под резьбовым соединением?

Если не делать у проводника полукольцо, то площадь соприкосновения
провода с контактной площадкой электроприбора будет гораздо меньше, а это значит,
что в определенных случаях, могут возникнуть проблемы.

Как еще монго увеличить площать соединения в резьбовом соединении?

Для увеличения площади поверхности проводника его можно расплющить.
например, плоскогубцами, надфилем или на наковальне.

Использование клеммных колодок

Сама клеммная колодка представляет собой изолирующую пластину
с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми.

Клеммные колодки по способу закрепления в них проводов делятся
на клеммники с затягивающим винтом и на клемники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один
недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно
актуально при подсоединении алюминиевых или многожильных проводов.

Хотя надежность соединения проводов в клеммных колодках ниже,
чем при соединении пайкой, но времени на выполнение электромонтажа тратится на много
меньше. Неоспоримым достоинством клеммных колодок является возможность соединения
в электрической проводке медных и алюминиевых проводов, так как латунные трубки
покрыты хромом или никелем.

Пружинные клеммы Wago — Ваго

Для использования этого типа соединений, с токопроводящей жилы
снимается изоляция и вставляется в клемму. Самые распространенные клемники выпускаются
фирмой «Wago» (Ваго).

А, что за белая паста находится внутри клемника Ваго?

Внутри клемников находится специальная паста, недопускающая окисления.
Поэтому, в подобных клемниках можно зажимать медные и аллюминевые провода.

Клеммники Wago бывают двух конструктивных исполнений, одноразовые,
когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко
как вставлять провода, так и вынимать.

Клемники рассчитаны на соединения любых видов одножильных проводов,
в том числе и медных с алюминиевыми проводами сечением от 1,5 до 2,5 мм 2.
По заявке производителя, колодка рассчитана на соединение электропроводки в соединительных
и распределительных коробках с силой тока до 24 А.

Клеммная колодка Wago является современным средством соединения
проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные
способы соединения.

Открытая проводка

Простой вариант электросистемы — открытая проводка — оптимален для каркасного дома. Преимущества такого метода обеспечивают безопасность, а эстетичный внешний вид легко организовать с помощью кабель-канала, в который прячется провод. Монтаж легко осуществить своими руками, используя качественные материалы и инструменты. В процессе работы следует придерживаться схемы размещения всех элементов, то есть розеток, выключателей, распределительных коробок. И также стоит знать особенности используемых элементов и типов соединений, о которых рассказывает видео.

Применение кабель-каналов и монтаж коробов

Монтаж системы с кабель-каналами и коробами предполагает предварительное крепление одной части кабель-канала согласно линии расположения проводов. Для этого используются саморезы. При этом система может проходить по линии плинтусов.

Разнообразные элементы позволяют спрятать открытую проводку

После закрепления в основу укладывается провод. Монтируются распределительные коробки. Далее устанавливаются розетки и выключатели, а потом осуществляется подключение системы к сети. Переходники активно применяются для соединения проводов. Более подробно обо всех особенностях процесса рассказывает видеоролик.

О прокладке проводов на видео

Часто при монтаже электропроводки используется гофрированная труба. Жаростойкий материал трубы обеспечивает безопасность при чрезвычайных ситуациях. Процесс монтажа мало отличается от метода применения кабель-каналов и коробов. При этом гофрированная трубка может быть легко спрятана внутри стен.

Труба изготавливается из надежного материала

Для начала работ своими руками необходимо определить линии крепления трубы. Далее элемент фиксируется к поверхности, кабель проводится внутрь до распределительной коробки. Более подробно особенности монтажа изложены в видеоролике.

Как сделать монтаж в гофрошланге: видео

В процессе обустройства электропроводки своими руками могут возникнуть сложности, связанные с индивидуальным устройство стен, планировкой, подключением. Поэтому помощью профессионального мастера необходима всегда.

Распределение нагрузки

Выбирая количество фаз, лучше остановиться на трехфазном варианте. В отличие от двухфазного он позволяет подключать мощные электроприборы (например, электрический бойлер) и более безопасен

Однако при расчете трехфазной внутренней проводки крайне важно грамотно распределить в сети нагрузки по отдельным фазам. В противном случае есть риск получить перегрузку одной линии и мерцание лампочек с недостатком питания в остальных

Основные группы потребления

Немаловажно равномерное распределение нагрузок также по группам потребителей. Так провода для каждой из них можно будет взять одинаковыми по сечению и исключить вероятность покупки лишних метров кабеля. Более толстые жилы и мощные УЗО могут понадобиться на линию, например, под электроплиту или бесперебойник для газового котла и само это отопительное оборудование

Но большую часть бытовых и осветительных приборов можно и нужно распределить по мощности равномерно на разные силовые линии электрической проводки. Иначе надежность системы снабжения коттеджа электричеством будет под большим вопросом

Более толстые жилы и мощные УЗО могут понадобиться на линию, например, под электроплиту или бесперебойник для газового котла и само это отопительное оборудование. Но большую часть бытовых и осветительных приборов можно и нужно распределить по мощности равномерно на разные силовые линии электрической проводки. Иначе надежность системы снабжения коттеджа электричеством будет под большим вопросом.

Как правильно распределить нагрузку электрической схемы в доме

РАСЧЕТ СЕЧЕНИЯ КАБЕЛЕЙ

Зачем производить расчет сечения кабелей?

С одной стороны, если взять кабель недостаточной площади сечения, то при подключении мощного электрооборудования он гарантировано перегреется и станет причиной пожара. С другой стороны, стоимость кабельной продукции напрямую зависит от количества используемого металла – толщины проводника.

Подбор сечения производится по таблицам ПУЭ по суммарной мощности или номинальной силе тока.

Расчет по силе тока более точный, так как учитывает больше факторов.

Производится по формуле: I=(P×K)/(U×cosφ), где

• P – суммарная потребляемая мощность (Вт);
• K = 0,75, коэффициент одновременного использования электрооборудования;
• U – 220 Вольт;
• cosφ для бытового электрооборудования принимается за 1.

По правилам следует принимать во внимание длину кабеля и способ прокладки – в гофре, под слоем штукатурки, открытым способом. Однако на практике распределительный электро щиток квартиры находится на столь близком расстоянии от кухни, что величиной потерь напряжения можно пренебречь.

Чаще всего электрики используют следующие типы проводов для подключения различных групп электроприборов:

Чаще всего электрики используют следующие типы проводов для подключения различных групп электроприборов:

• 3×1,5мм2 – для освещения, суммарной мощностью не более 4 кВт. Номинал защитного автомата 10А (2,3кВт);
• 3×2,5 мм2 – для розеток маломощного потребления, суммарно до 5,9 кВт. Номинал защитного автомата 16А (3,6кВт);
• 3×6 мм2 – для мощных приборов потребления (бойлер, электроплита) с максимальным показателем 10 кВт; Номинал защитного автомата 32А (7,3кВт).

РАЗРАБОТКА СХЕМЫ ПОДКЛЮЧЕНИЯ

Создавая индивидуальную схему разводки и расположения розеток и выключателей, необходимо руководствоваться правилами разделения линий электроснабжения:

• осветительная;
• для обогрева (теплый пол);
• розеточный блок для маломощного, периодически использующегося оборудования (миксер, кухонный комбайн, тостер и т.п.). Как правило, располагается на высоте 1-1,2 м, врезается в кухонный фартук;
• розеточный блок для маломощного постоянно использующегося оборудования (вытяжка, холодильник). Могут быть использованы двойные розетки, расположенные в труднодоступном месте;
• отдельные ветви для подключения мощной бытовой техники.

Наружная проводка

Наружный тип электропроводки очень просто сделать в каркасном доме самому

Важно лишь определиться, какой из вариантов вы будете реализовывать

Открытый кабель

Для этого типа проводки приобретают специальный жесткий кабель, который имеет двойную или тройную изоляцию из негорючих веществ. Для закрепления проводов к стенам используют особенные скобы. Также между кабелем и стеной предусматривают металлическую или асбестовую подложку, ширина которой должна быть на 2 см больше, чем у кабеля.

Такой способ проводки электричества считается самым дешевым и надежным, но декоративность у него очень низкая. Особенно это ощущается при одновременном расположении рядом нескольких проводов. Но если сделать ретро-дизайн интерьера или выбрать стиль лофт, недостаток превратится достоинство.

Электротехнические трубы

Если выбрана наружная прокладка проводов, можно их размещать не только открытым способом, но и спрятать в электротехнические трубы из гофры. Для их изготовления используют особые негорючие материалы, которые стойко выдерживают температуру.

В одну трубу можно завести несколько проводов, а закрепляют всю конструкцию к стене специальными клипсами. Благодаря этому проводка не занимает много места и становится более безопасной. Она не повреждается при эксплуатации. Но у трубы менее приятный внешний вид. К тому же, на ней будет скапливаться много пыли, грязи.

Полезное: Открытая электропроводка в каркасном доме

Кабель-каналы

Этот защитный элемент имеет более приятный внешний вид, чем гофрированные трубы. Сегодня производители делают эти элементы разноцветными, чтобы можно было их сочетать с разными вариантами интерьера. Но кабель-каналы идеально ровные, поэтому делают заметной кривизну кривизна стен и потолка в доме. Однако каркасных домах кривые стены встречаются крайне редко, поэтому указанный недостаток для подобных конструкций несущественен.

Выглядят кабель-каналы как короба из пластика. Их закрепляют в стене или на потолке на клей либо закручивают на саморезы. Чтобы эти короба были надежными и защищали проводку от огня, для их производства применяют пластик, выдерживающий пламя и высокую температуру.

Можно приобрести кабель-канал различной ширины, в зависимости от надобности. Сначала укладывают проводники в пластиковые каналы, а затем закрывают их крышками с фиксаторами.

Существенный недостаток кабель-каналов в том, что при возможной усадке каркасного дома они начинают трескаться. Тогда приходится переделывать проводку и менять ее основные элементы. Но преимущество в том, что это один из самых дешевых способов, а собирается электропроводка очень быстро и просто.

Требования к внешней проводке в квартире

Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой. Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.

Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.

На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в прошлых материалах .

При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см., для розетки — 20 см. от уровня пола.

А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь , а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:

Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.

Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.

Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.

Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.

Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.

Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.

Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника. Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.

Ставьте крепежные скобы по обе стороны провода. Скобы-фиксаторы обязательны около мест подключения к розеткам и выключателям. Если силовой кабель проложен горизонтально, ставьте скобы на расстоянии не более 40 см друг от друга, а для вертикального кабеля — не меньше, чем через один метр.

Для тонких проводов расстояние между скобами уменьшается: горизонтально — через каждые 25 см, вертикально — через 40 – 45 см. Расстояние от последней скобы до розетки или выключателя не должно превышать 10 см. А лучше поставьте последнюю скобу прямо перед ними.

Не сгибайте провода без необходимости. Все повороты и изгибы линии старайтесь делать с помощью распредкоробок. Если же не получается — смотрите, чтобы минимальный радиус изгиба провода был не менее 3 – 5 см.

Если проводка всё-таки пересекает неэлектрический трубопровод, постарайтесь отодвинуть их друг от друга хотя бы на 3 – 5 см. В месте пересечения загоните кабель в дополнительную защиту, например, в кусок пластиковой трубы.

Для того чтобы провести проводку сквозь стену, замуруйте в стену кусок трубы и просуньте кабель сквозь нее.

Скрытая электропроводка в каркасном доме

Сегодня я коснусь простой, но очень важной темы – скрытая электропроводка в каркасном доме.   Почему именно скрытая? Потому что наружная не имеет никаких особенностей и выполняется так же, как и в любом другом доме. Все темы, связанные с электропроводкой, так или иначе вызывают множество споров

Возможно из-за того, что у нас каждый второй “электрик” и имеет свое особое мнение. Поэтому сразу же хочу предупредить: все, написанное ниже, исключительно мое личное мнение

Все темы, связанные с электропроводкой, так или иначе вызывают множество споров. Возможно из-за того, что у нас каждый второй “электрик” и имеет свое особое мнение. Поэтому сразу же хочу предупредить: все, написанное ниже, исключительно мое личное мнение.

В статье я не буду рассказывать о самом монтаже, так как по большому счету, даже скрытая электропроводка в каркаснике не сильно отличается от проводки в другом доме с пустотелыми перегородками – те же провода, автоматика, разбивка на группы и так далее.  По монтажу проводки своими руками есть уйма других, более специализированных ресурсов. Коснусь только особенностей применительно к каркасному домостроению.

Нормативы и правила

Это один из вопросов, о который было сломано множество копий.

В этой области творится обычный для нашей нормативной базы бардак. У электриков есть своя библия – ПУЭ (правила устройства электроустановок).  У каркасостроителей основным, да и по сути, единственным нормативным документом является СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом».

Так вот по ПУЭ, которое уже давно покрылось мхом и плесенью, каркасный дом принадлежит к деревянным и, соответственно, вся скрытая проводка в нем должна осуществляться в металлических трубах.

Не в ПВХ гофре, не в металлорукаве, а именно в цельной тонкостенной металлической трубе.

   Теперь представьте стоимость и сложность такого решения в современном доме квадратов на 200, где далеко не по одной розетке на комнату.

Если у вас много денег и много страхов, можете сделать проводку в трубе

То, что это требование безнадежно устарело, понимают даже пожарные, которые уже вполне спокойно смотрят и на гофру, и на металлорукав. Хотя и могут использовать это для “коррупционной составляющей”.

По СП все намного проще.  Цитирую:

13.5.

1 Электропроводки следует устраивать путем пропуска кабелей (проводов в защитной оболочке) через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий в соответствии с рисунком *** Пропуск таких кабелей и проводов через конструкции дома допускается устраивать без использования втулок и трубок.

13.5.

2 Для электропроводок должны использоваться изолированные провода в защитных оболочках или кабели в оболочках из материалов, не распространяющих горение.

Собственно, обычный провод NYM или ВВГ-НГ удовлетворяют требованиям СП без каких либо дополнительных мер.  Так как это и есть провод в защитной оболочке, не распространяющей горение.

Типичная проводка по-американски: никаких труб и даже гофр

Кроме того в ПУЭ есть еще один момент:

Требования ПУЭ обязательны для всех организаций независимо от форм собственности и организационно-правовых форм, а также для физических лиц, занятых предпринимательской деятельностью без образования юридического лица.

Обратите внимание. Тут ничего не сказано про физлица, которые не занимаются предпринимательской деятельностью и делают проводку сами себе

Электропроводка и безопасность

Уверен, что многих читателей покоробила фраза выше про “делайте как хотите”. И не без оснований. Безграмотная проводка – на втором месте по причине пожаров в частных домах после безграмотных же дымоходов.

Простой финский щиток в простом финском доме

Но вот в чем вопрос. А что конкретно является причиной пожара по вине электропроводки? Мое мнение, что, используя всякие металлорукава, гофры, трубы, мы боремся не с причиной, а со следствием. Чтобы бороться с причиной, нужно следующее:

Правильно подобранный кабель – кабель нужно подбирать по назначению и согласно мощности потребителей, которая будет “висеть” на нем. Обычно, на все розетки идет кабель ВВГ или NYM 3х2.5 мм2, на освещение 3х1,5 мм2. Сечение большего диаметра – только на ввод в дом или установки с большим энергопотреблением, например, электроплиту. Многожильные провода или провода других марок – только для специфических целей.

Покупайте качественный кабель – не покупайте дешевый кабель сомнительного происхождения. Старайтесь искать кабель, произведенный по ГОСТ, это хоть какая-то гарантия, что заявленное сечение будет соответствовать фактическому, а изоляция не будет выполнена из подозрительных компонентов. К сожалению, занижение сечения с целью удешевления продукции – коммерческий ход многих производителей.

Разбивайте схему на группы – вся электропроводка в доме должна быть грамотно разбита на определенные группы, чтобы исключить превышение мощности потребления

Грубо говоря: не надо вешать все розетки на один провод и ставить автомат помощнее, чтобы не вырубало.

Расчет по мощности – если у вас трехфазная сеть, обратите внимание, чтобы нагрузка была распределена по фазам равномерно. И желательно разбивать на группы так, чтобы в стандартном режиме энергопотребления вы не выходили за рамки мощности по фазе

Другими словами – не вешайте все мощные потребители на одну фазу, руководствуясь только логикой. Учтите, что при 15 кВт на одну фазу у вас приходится всего 5 кВт, что весьма немного.

Используйте качественную защитную автоматику – современная качественная автоматика в щитке (автоматы защиты, УЗО и т.д.) предназначена для того, чтобы обесточить линию при малейшем подозрении, что что-то пошло не так. Причем стоит обратить внимание на автоматику крупных мировых брендов – ABB, Legrand, Schneider Electric, Hager. Помните о том, что дешевая автоматика может попросту не сработать в нужный момент.

Качественный монтаж соединений – никаких “скруток с изолентой”, недоступных соединений, монтажных соединений без распаечных коробок и тому подобного. Тем более что в современных условиях есть множество приемов и приспособлений, позволяющих сделать соединения надежно и безопасно.

Варианты проводки в каркасном доме

После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:

• скрытый или внутренний;
• наружный или внешний.

Каждый из типов укладки имеет свои положительные и отрицательные стороны.

Вариант открытой проводки — как все сделать правильно

Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:

• с использование пожаробезопасных гофротруб;
• в каналах из ПВХ;
• с использованием открытого специального кабеля.

Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.

Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.

Вариант скрытой проводки – как все сделать правильно

При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.

Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.

При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.

Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.

Какую проводку выбрать: скрытую или наружную

Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.

Положительные стороны скрытой укладки кабеля:

• не портит внешний вид интерьера дома;
• защищена от случайного внешнего воздействия;
• не требует доработки и переустройства.

Отрицательные стороны скрытой электропроводки:

• финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
• затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
• невозможно внешним осмотром определить состояние заложенного электрического кабеля;
• вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.

Положительные стороны внешней прокладки проводов:

• осуществление доступной проверки состояния электрокабеля;
• простота ремонта или замены вышедших из строя деталей электроцепи;
• доступность монтажа новых ветвей электросети с дополнительными элементами.

Отрицательные стороны внешней прокладки проводов:

• существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
• осуществление особых требований по прокладке электропроводов.

Какую проводку лучше сделать

Электропроводка для каркасных домов ничем не отличается от таковой для обычных жилых строений. Ее можно сделать скрытой (внутренней) или наружной.

Если проводка выполняется наружным способом, провода закрепляют к потолку или стенам внутри специальных кабель-каналов или электротехнических труб. Можно использовать также открытый способ, то есть без защиты, но он менее безопасный. Разводят проводку по дому только тогда, когда основные этапы строительства выполнены.

Если проводка делается в каркасном доме скрытым способом, провода прячут внутри стен, а наружу выводят только розетки, выключатели и небольшие участки проводов для них

При таком способе проведения проводки выполнить этот процесс важно до обшивки стен. Оба способа имеют свои плюсы и минусы

Внутренняя проводка выглядит более эстетично, чем внешняя, ведь снаружи невидно соединений, проводников, кабелей. Но у этого способа монтажа ест несколько существенных минусов:

• Розетки, выключатели и другие коммутационные аппараты устанавливаются стационарно, поэтому изменить место их локализации без существенного ремонта нельзя.
• Нельзя без проблем проверять проводку на наличие повреждений.
• Прокладка электрических проводов внутри каркасных стен требует больших затрат, чем наружный монтаж, да и времени на это уходит значительно больше.
• Многие страховые фирмы отказываются страховать деревянные каркасные дома, в которых электропроводка находится внутри стен.
• Если в комнате вдруг нужно сделать дополнительную розетку или другую коммутационную точку, это реализовать не получится.

Недостатки внутренней проводки становятся преимуществами наружной. Она доступна для диагностики, постоянно на виду, ее можно ремонтировать, совершенствовать, дополнять новыми элементами и т. д.

Уже существующую наружную проводку можно разделить на несколько ветвей, если нужно подключить новую бытовую технику или другие электрические элементы.

Что касается минусов этой электропроводки, то она уступает в декоративности. Ведь все провода находятся снаружи, а это проблема для многих стилей интерьера. Кроме того, наружная проводка значительно чаще повреждается.

Таким образом, сугубо с практической точки зрения наружная электропроводка значительно выгоднее. Ее использование снижает вероятность пожара, делает дом более надежным. И единственным недостатком является не очень декоративный вид.
