Прозвонка проводов мультиметром

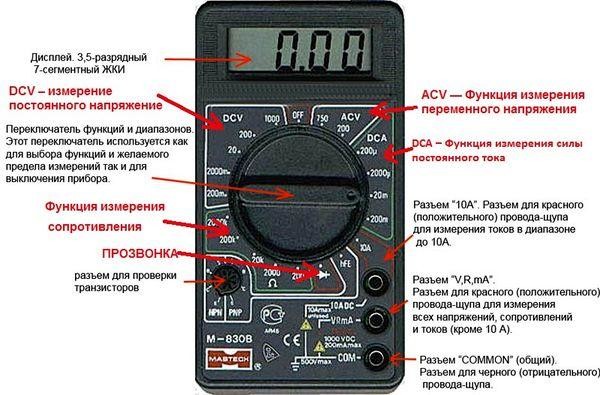

Внешний вид мультиметра

Мультиметр – это универсальный прибор для измерения электрических характеристик, который объединяет в себе множество функций (в зависимости от модели). В минимальной комплектации такой прибор состоит из амперметра, вольтметра и омметра. В самом распространенном варианте он выполняется в цифровом виде портативного исполнения. Внешне имеет прямоугольную форму с дисплеем и поворотным или кнопочным переключателем функций. Для выполнения замеров к мультиметру подключаются два щупа (красный и черный) в строгом соответствии с маркировкой на приборе.

Краткое описание измеряемых параметров и их обозначение

Для обозначения параметров на мультиметрах производители применяют стандартную маркировку на английском языке или специальные символы

Для работы с прибором важно знать основы электротехники, чтобы правильно и безопасно осуществлять необходимые измерения

Каждый прибор разделен на зоны с настройками для работы с определенным видом напряжения электрической сети:

• ACV или V~ – напряжение переменного тока;
• DCV или V- – напряжение постоянного тока;
• DCA или A- – сила постоянного тока;
• Ω — сопротивление на участке цепи или в электрическом приборе.

Назначение разъёмов для подключения щупов

В зависимости от модели мультиметра, количество гнёзд для подключения щупов, может быть различным. Подключать щупы для измерения электрических параметров сети необходимо в правильные гнёзда прибора. У большинства измерительных приборов маркировка гнёзд следующая:

• 10А- – для замера постоянного тока не превышающего 10 А (в это гнездо подключают красный плюсовой щуп);
• VΩmA или VΩ, V/Ω — в это гнездо подключают красный (плюсовой) щуп при определении напряжения, силы постоянного тока до 200 мА, для прозвонки диодов и цепей;
• COMMOM (COM) – общее гнездо для черного (минусового) щупа на всех типах мультиметров;
• 20А – такое гнездо существует не на всех моделях (чаще всего можно встретить на дорогих профессиональных устройствах), задача этого гнезда аналогична 10А-, но с пределом до 20 А.

Какие ещё могут быть кнопки

Помимо основных настроек мультиметра, он может иметь и дополнительные. Дорогие профессиональные устройства намного функциональнее бюджетных вариантов и позволяют специалисту производить следующие измерения:

• силы переменного тока (при наличии токоизмерительных клещей);
• целостность цепей (прозванивать), то есть проверять сопротивление сигнализируя о результатах с помощь звуковой или световой сигнализаций, а также показаниями на дисплее;
• тестирование работоспособности диодов (переключатель ->Ι-);
• параметров транзисторов (разъёмы и кнопки с обозначением hFE);
• ёмкости и индуктивности;
• температуры (для этого используется внешний датчик — обычно термопара).
• частоты (Hz).

Некоторые модели имеют дополнительные функции по индикации и обеспечению работы с устройством: подсветку, автоотключение питания и экономичный режим для аккумулятора, фиксирование результатов (кнопка hold) и запись в память устройства, выбор пределов измерений и индикацию по перегрузке и разряду батареи

Для безопасной работы с мультиметром важно, чтобы прибор имел определенную защиту при неправильном выборе предела измерений или режима работы. Обычно такая защита осуществляется с помощью плавких предохранителей и автоматических выключателей

Большинство качественных приборов от ответственных производителей имеет такую защиту.

Что измеряет прибор?

Мультиметры способны замерять ток, сопротивление и напряжение, а также контролировать непрерывность цепи, подавая сигнал в том случае, если две вещи электрически соединены. Это пригодится, например, при монтаже проводки и скручивании или пайке проводов. Звуковой сигнал указывает, что соединение есть, и ничего не разъединилось. Также прибор можно использовать для того, чтобы убедиться, что электрическая связь между двумя проводниками отсутствует. Это поможет выявить короткое замыкание.

Мультиметром можно тестировать диоды. Они подобны одностороннему клапану, пропускающему ток лишь в одну сторону. У разных производителей реализация может отличаться. При работе с диодами, если нет уверенности в том, как он включен в цепь, либо в его исправности, возможность проверки будет как нельзя кстати. Если тестер-мультиметр имеет данную функцию, чтобы выяснить, как именно она работает, следует прочитать инструкцию.

Более дорогие приборы могут, например, проверять работоспособность и замерять характеристики конденсаторов и транзисторов.

Как правильно пользоваться мультиметром: инструкция для чайников

Рассмотрим, как измерить несколько электрических характеристик.

Потенциал

Алгоритм для определения напряжения:

1. Установить режим в позицию ACV или DCV в предполагаемом интервале.
2. Черный провод подключить к коннектору СОМ, красный — к разъему VΩmA.
3. Наконечники щупов соединить с контактами цепи. Например, ввести в отверстия розетки или на полюса батарейки.
4. Провести измерение.

Высветившееся на дисплее число — величина напряжения в вольтах. Знак «минус» говорит о том, что полярность была нарушена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать кнопкой HOLD. Это удобно для большой цепочки измерений.

Сила тока

Эта характеристика измеряется только при последовательном подключении тестера в цепь и включенном питании. Большинство приборов дают возможность определить силу тока до 10 А, поскольку в быту большие значения используются редко.
Для проведения измерений в цепи устраивается разрыв. Дальнейшие действия по следующей схеме:

Черный щуп — в гнездо СОМ.
Красный — в разъем до 200 мА или 10А.
Наконечниками осторожно прикоснуться к контактам.
Считать с дисплея значение напряжения.

При работе с оголенными проводами необходимо соблюдать технику безопасности, чтобы не допустить удара током.

Сопротивление

Эту характеристику можно измерить без подачи питания. Исследуемый элемент просто замыкается между двумя щупами. Если проводимости нет, на экране высвечивается единица.
Последовательность действий:

1. Установить режим Ω, выбрав максимальный диапазон.
2. Щупы вставить в соответствующие коннекторы.
3. Проверить состояние — замкнуть щупы друг на друга. Должен появиться 0 или небольшое число, которое нужно учитывать при измерении сопротивления цепи.
4. Концы проводников набросить на контакты исследуемого объекта.
5. На экране появится сопротивление элемента или участка цепи.

Для точных измерений рекомендуется провести 2-3 попытки.

Измерение транзисторов

Для проверки исправности pn-переходов и определения коэффициента усиления:

1. Установить режим
2. Вставить ножки транзистора в разъем в соответствии с цоколевкой, соблюдая зоны PNP и NPN.
3. Отображением на дисплее будет значение усиления сигнала.

Диоды и простейшие транзисторы также измеряются при установленном режиме «диод». К базе подключается красный щуп (плюс), на эмиттер или коллектор черный (минус). При правильной полярности на экране высветится коэффициент передачи.

Емкость конденсатора

До проведения замеров конденсатор должен быть разряжен. Обнулить его можно отверткой с изолированной ручкой, соединив выводы между собой, но более безопасно с помощью 15 вольтовой лампочки с припаянными щупами. Даже мощный конденсатор до 400 В разряжается быстро как без риска для человека, так и самого электрического элемента.
Измерение емкости производится по схеме:

1. Выставить режим Fcx.
2. К коннектору для конденсаторов подключить красный щуп, черный — к СОМ.
3. Измерить емкость. На дисплее она появится в Фарадах.

При неисправностях конденсатора сопротивление бесконечно. Пробой характеризуется уменьшением, кратным его величине.

Прозвонка

Чтобы установить целостность проводки или кабелей, производится их «прозвон». Он заключается в проверке сопротивление участка на минимальном диапазоне измерений:

1. Установить режим прозвонки (значок «звуковой микшер»).
2. Подключить щупы к соответствующим гнездам, а наконечники — к концам участка проводки.

Если целостность не нарушена, раздастся звуковой зум, а на дисплее будет близкое к 0 значение. Если число нестабильное и «прыгающее», проводимость отсутствует.

Измерение температуры

Некоторые модели поддерживают функцию определения температур. Для этого приборы комплектуются термопарами — проводниками из разных металлов.
При контакте с температурной средой между их концами образуется электрический потенциал. Измеряя его, можно найти температуру объекта. На шкале с функцией термодатчика предусмотрен сектор ТЕМР, куда нужно устанавливать переключатель режима.

Последовательность измерений:

1. Вставить концы термопары в соответствующие коннекторы, соблюдая полярность.
2. Приблизить условный спай к точке, в которой нужно найти температуру.
3. На экране отобразится искомая величина.

Если полярность нарушена, то при исследовании более горячего объекта температура будет понижаться. Для проверки работоспособности можно зажать конец термопары в руках. На экране должно появиться значение около 36°.

Как прозвонить провода на конкретном примере

В качестве примера рассмотрим стандартную сеть проводки в квартире или частном доме. В идеале, все электро коммуникации должны быть выполнены в соответствии с нормативами, все потребители разделены (сгруппированы) и каждая цепь запитана в распределительном щите через определенный автомат.

Условие: в одной из комнат перестала работать розетка. Задача: выявить причину неисправности. Решение:

Первый шаг — проверка распределительного щита на предмет срабатывания автоматики. Если все автоматы находятся во включенном положении, то необходимо обесточить исследуемую линию (либо всю квартиру).
Теперь, для исключения банальной версии неисправности самой розетки, ее нужно извлечь из подрозетника, визуально осмотреть на наличие дефектов и плохого контакта. Обычные розетки имеют простую конструкцию. Более дорогие модели, имеющие в качестве зажимов клеммники, лучше дополнительно прозвонить.

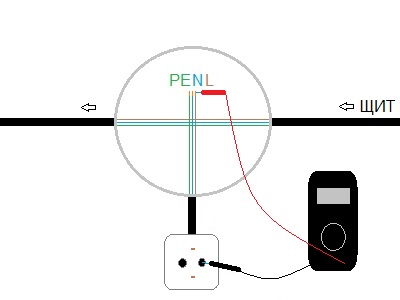

Убедившись, что розетка рабочая, необходимо проверить соединение проводов в распределительной коробке. Если в комнате имеется несколько распределительных коробок, то нужная будет находиться над неисправной розеткой или в непосредственной близости.

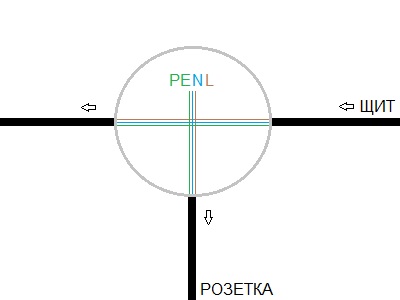

В распределительной коробке основной кабель разрывается, соединяется с жилами розетки и далее отходит к следующему потребителю (распределительной коробке).
Как видно из примера, в распределительной коробке находиться три скрутки (фаза, ноль, земля). При прозвонке кончик одного щупа должен касаться оголенной скрутки. Вторым щупом поочередно  проверяется контакты розетки. Либо, если удобно, один щуп фиксируется в контакте розетки, а вторым поочередно проверяются скрутки в распределительной коробке.

Рассмотрев основную последовательность действий, отметим важные моменты и особенности при измерениях:

• На этапе проверки скруток в распределительной коробке, при отсутствии видимых дефектов, дополнительно можно проверить соединения под напряжением. Для этого подайте ток включив автоматы в щите. Если имеются сомнения в цветовой маркировке проводов, то фазу можно определить с помощью индикаторной отвертки (при контакте с фазной жилой в отвертке загорается индикатор или подается звуковой сигнал). Для поиска рабочего и защитного зануления потребуется мультиметр. После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт. После проверки квартира (комната)  опять должна быть обесточена.
• Следующий момент. Не всегда можно быть точно уверенным, что провода от изучаемой розетки отходят в ближайшую распределительную коробку. Бывает, что розетки в обход распределительных коробок запитывают с ближайшими розетками. Также распространена связка, когда две розетки в смежных комнатах монтируют в одной точке общей стены. Все это нужно анализировать и учитывать.
• Вопрос удобства измерений очень актуален. Ведь, как правило, розетка и распределительная коробка находятся на значительном удалении, а измерительные щупы мультиретра часто имеют длину 30 — 50 см. В этом случае, для удобства, в розетку можно вставить перемычку (соединить два контакта), а прозвонку выполнять непосредственно в распределительной коробке. Более точное измерение можно выполнить, если соединить розетку с исправным удлинителем.

Варианты прозвонки проводов

Вообще термин «прозвонки» проводов включает в себя широкий спектр вопросов начиная от проверки их целостности и заканчивая определением сопротивления изоляции провода. Нас в первую очередь интересуют вопросы, связанные с неисправностями в проводке дома или квартиры, поэтому и остановимся именно на них.

Проверка целостности отдельного куска провода

Наиболее распространенной проблемой является обрыв провода. Он может произойти по массе причин начиная от постороннего вмешательства и заканчивая его перегоранием. Для определения этого повреждения можно использовать мультиметр, тестер, двухполюсный индикатор напряжения с функцией контроля цепи (наиболее распространенной моделью является «Контакт») и однополюсный индикатор – отвертку.

• Начнем с самого простого случая, когда требующий проверки провод лежит у нас на столе. Перед тем как прозвонить провод мультиметром его следует включить и настроить измеряемый параметр. Мы будем замерять сопротивление. Это значение обычно обозначается «Ω». Ели такого обозначения нет, то ищем значения с единицами измерения «Ом» — в этих единицах измеряется сопротивление.
• При прозвонке мультиметром можете выбрать любой предел измерений. Но обычно выбирают в пределах 100Ом. После этого проверяем работоспособность мультиметра замыканием двух его концов. В идеале должно показать 0Ом, ну или очень близкое к этому значение.
• Теперь берем провод, требующий проверки, и касаемся выводами мультиметра к его концам. В идеале должно появится значение как можно ближе к 1Ом. Если же провод имеет обрыв, то появится очень большое значение или «-EL-».

Органы управления мультиметром

Обратите внимание! Прикасаясь выводами мультиметра к концам провода не прикасайтесь контактной части. Это может негативно отразится на результатах измерений

Ведь если сопротивление изоляции человека ниже чем у провода, он покажет именно ее.

Для измерения целостности провода тестером или «Контактом» достаточно просто коснуться концов кабеля. Если загорелась лампочка или диод, то это является сигналом целостности провода. Соответственно если лампочка не горит, значит есть обрыв. Но бывают случаи, когда необходимо определить целостность провода, а под рукой только индикатор отвертка. В этом случае также можно выполнить проверку целостности провода, но наша инструкция не может его рекомендовать, ведь он сопряжен с определённым риском

Поэтому пользоваться им возможно только в крайних случаях и очень осторожно

Индикатор напряжения «Контакт»

В этом случае определяем фазу в ближайшей розетке

Один конец провода вставляем в фазный вывод розетки, а на втором, с соблюдением всех предосторожностей, проверяем наличие напряжения. Если провод целый, то напряжение будет

Определение целостности провода в скрытой проводке

Но к сожалению, далеко не всегда можно получить простой доступ к обоим концам требующего проверки провода. Зачастую они скрыты под слоем штукатурки и не мультиметром, не тестором, не и индикатором не достать до обоих его концов. Но не стоит отчаиваться! Есть способы как прозвонить провод тестером или мультиметром и в этом случае.

Обратите внимание! Прежде чем делать вывод о обрыве фазного провода, убедитесь в отсутствии коммутационных аппаратов в схеме. На автомобиле это могут быть предохранители, а в квартире выключатели

На фото представлена простейшая прозвонка целостности проводов

• С нулевым и защитным проводом все немного сложнее. Так как тестером прозвонить провод сложно из-за удаленности его концов, то нужно сделать так чтоб это было возможно. Прежде всего снимаем напряжение со всех проводов, находящихся в распределительных коробках, в которых предстоит работа.
• Теперь используя перемычку или обычную скрутку соединяем между собой требующие проверки провода. Для точности показаний и исключения ошибки их лучше отсоединить от других проводов в коробке. Если защитного провода нет, то после проверки отсутствия напряжения, соединяем нулевой и защитный провод.
• Теперь наши провода образовали единую цепь. Поэтому в противоположном от места соединения участке проверяем наличие цепи между ними. Делается это так же, как и в описанном выше способе с отдельно расположенным проводом.
• Вы скажите хорошо, мы знаем, что, обрыв есть, но в каком из двух проводов? Все просто. Если вы решили проверять сеть из-за поломки, то обрыв в нулевом проводе. Так как защитный провод обеспечивает только безопасность в отношении поражения электрическим током и не как не влияет на работоспособность. Если же у вас двух проводная цепь и вы проверяли, соединяя нулевой провод с фазным, то целостность фазного провода мы уже проверяли.

Проверка диодов и транзисторов мультиметром

Проводится в режиме «прозвонки». Для примера на следующем рисунке показано подключение низкочастотного выпрямительного диода 1N4007 (прямой ток 1А, обратное напряжение 1000В).

Широкое светлое кольцо на правом конце диода, как правило, символизирует вывод катода, таким образом, щупы подключены в проводящем направлении. При этом на дисплее высвечивается прямое падение напряжения на p-n переходе диода, что соответствует полупроводникам на основе кремния. Результат показан на рисунке:

Если таким же образом прозвонить диод с барьером Шоттки, то результат получится несколько иной.

Если щупы поменять местами, то диод окажется включенным в обратном направлении, на дисплее высветится единица. Такие результаты получаются, если диод исправен. Но возможны и еще два варианта.

Если при подключении щупов прибор запищит, раздастся звуковой сигнал, то диод просто замкнут накоротко, или пробит. При переключении щупов в обратную полярность, звуковой сигнал, скорее всего, не прекратится.

Другой вариант, – независимо от направления включения щупов на дисплее высвечивается единица. В этом случае говорят, что диод находится в обрыве, или попросту сгорел, что называется, до дыр. В точности также при прозвонке мультиметром ведут себя p-n переходы транзисторов. Проверить их ничуть не сложнее, чем отдельный диод.

Как проверить биполярный транзистор

При прозвонке транзистора мультиметром транзистор следует рассматривать не как усилительный прибор со всеми присущими ему свойствами, а как последовательно соединенные.

Теперь к выводу базы надо подключить красный (плюсовой) вывод омметра, а черным коснуться по очереди выводов эмиттера и коллектора, показания будут такими же, как при прозвонке диода в прямом направлении. Процесс измерения и результат:

Если вместо красного щупа к базе подключить черный, то переходы сместятся в обратном направлении, закроются, и на дисплее появится единица, как будто при обрыве. Именно так ведет себя при проверке исправный транзистор.

Но может случиться, что при прозвонке p-n перехода раздастся звуковой сигнал, или высветится единица при любом направлении включения измерительных щупов. Это говорит о том, что транзистор неисправен.

Даже при исправном поведении коллекторного и эмиттерного переходов судить об исправности транзистора еще рано. Следует не забыть прозвонить в обоих направлениях выводы К-Э. В любом направлении на дисплее должна показаться все та же единица. Но иногда случается, что даже при исправных переходах Б-Э, Б-К выводы К-Э замкнуты накоротко и слышится звуковой сигнал. Все это подходит для транзисторов структуры n-p-n. Теми же соображениями следует руководствоваться и при проверке p-n-p транзисторов, но в этом случае красный и черный щупы придется поменять местами.

Напряжение и мультиметр

Посмотрим, как измерить напряжение мультиметром. В первую очередь необходимо проконтролировать расположение тумблера прибора. Чтобы подготовить устройство для замера напряжения, нужно повернуть его из выключенного положения (обозначается как «OFF») до отметки V~ (английская буква «V» и волнистая черта, обозначающее переменное напряжение). На некоторых мультиметрах этот режим обозначается аббревиатурой «ACV». Этапы проверки переменного напряжения:

Установка красного щупа в гнездо с маркировкой «V/Ω» или «VΩmA» (это – плюсовой потенциал), чёрного – в гнездо «COM».

• Проверка переключателя (он должен быть на отметке V~).
• Установка уровня проверки (если планируется измерять переменное напряжение в электрической сети с номинальным значением в 220 Вольт, следует установить уровень проверки на чуть большее значение, например, на 236 В, а можно – на самое максимальное).
• Вставка щупов в розетку, для напряжения тока в которой необходимо сделать проверку.

На экране электронного мультиметра появятся цифры, обозначающие искомое переменное напряжение.


Стрелочный мультиметр в выключенном состоянииИсточник img1.bgxcdn.com

Далее рассмотрим, как пользоваться тестером напряжения для проверки вольтажа батареек. Для измерения постоянного напряжения стрелочным или электронным мультиметром, следует вставить в гнёзда «V Ω mA» и «COM» красный и тёмный щуп соответственно, затем перевести выключатель на «V-».

После установки уровня проверки (потребуется поставить его, как в предыдущем примере на чуть большее цифровое значение, чем имеет предполагаемый объект измерения). Два свободных конца щупов нужно подключить к проверяемому объекту (например, к двум концам батарейки), соблюдая полярность («+» и «-»).

В случае, если на экране прибора появилось значение с одним или двумя нулями впереди, но без запятой, значит, было установлен слишком большой уровень проверки. Нужно путём постепенного его уменьшения и проведения замеров добиться нормального числа. Например, для батарейки сначала может появиться значение «008», а после указанных манипуляций – «8,9». Это обозначает, что аккумуляторное напряжение примерно равняется 9 Вольт.

Мультиметр показывает вольтаж батарейкиИсточник masteram.com.ua

Когда на экране оказывается «1», может предварительно избранный порог замера слишком велик, тогда его нужно путём постепенного уменьшения довести до подходящего.
