Печь ракета: конструкция, достоинства, принцип работы, популярные модели

Виды печей

Всего выделяют две большие группы сооружения-ракеты: переносные и стационарные.

Переносная модель располагает специальным производственным наименованием: «Робинзон». Целевым назначением выступает выделение тепловой энергии для нагрева воды, приготовления пищи в полевых условиях.

Г-образная печка

Общий вид аппарата являет собой перевернутую букву «Г», нижняя часть которой размещена горизонтально, служит приемником топлива. Сюда вкладывают дрова, разжигают огонь, подкладывают сухие ветки.

Ввиду особой формы сильно повышается воздушная тяга, раздувая пламя все сильнее на столько, что приходится ограничивать данный поток. Иначе древесина будет прогорать так быстро, что нагрев будет гораздо меньше ожидаемого.

Сила внутренней тяги Повысить текущую способность утилизации поступающих источников энергии возможно, если сделать надбавочную теплоизоляцию, пусть даже частичную. Главное, расположить дополнительные элементы вокруг трубопровода.

Стационарный формат снабжается особым колпаком, сохраняющим тепло от выходящих газов, осуществляя лучший обогрев дома. Отличием от предыдущей версии выступает ограничение количества поступающего воздуха первичного потока, а догорание происходит внутри нижней части дымоотводного рукава, где проходит вторичный воздух.

Стационарная печка

Накаленные продукты горения собираются под колпаком, охлаждаются и вновь опускаются в канал дымохода.

В результате, на выпущенный дым воздействует три параметра: гравитация, давление, сила тяги. За счет них происходит притяжение вниз, либо отпуск в дымоход, смешивание с более горячими газами из поступающей партии, а также естественное движение внутри каналов.

Схема движения газов

Такая специфичность позволяет выложить каналы практически любой формы, главное, чтобы соблюдалось и основное назначение – удержать максимально возможное количество тепла.

Особенности конструкции используют под установку лежанки.

Сборка лежанки

Но есть другой способ сдержать падение температуры: от обогревателя выводят дымоходную трубу с водяной рубашкой, парой патрубков, где последние подсоединяются к отопительной системе.

Пару слов о трубах

Перед тем, как начать делать самодельную печь, нужно найти металлическую трубу подходящего вида. На каждом заводском изделии из металла есть специальные обозначения. Как правило, они содержат:

• Основные размерные параметры конструкции;
• Метод, который применялся для изготовления;
• Марку используемого металла;
• Производственный стандарт.

Как правило, маркировка заводских труб производится в полном соответствии с ГОСТ-стандартом. Для создания горизонтальной или вертикальной печи нам необходимо знать следующие размеры трубы:

1. Внутренний диаметр;
2. Толщина стенок.

К примеру, обозначение 500*9 говорит, что перед нами труба, имеющая диаметр в 500 мм., и стенки толщиной по 9 мм.

Банная печь, изготовленная своими руками, должна максимально быстро, и главное – равномерно прогреваться

Важно, чтобы она использовала небольшое количество топлива, для экономии. Опытные мастера давно провели расчеты, и определили наиболее оптимальные параметры трубы:

• Диаметр от 50 см. Так, сгодятся трубы с сечением 50, 51 и больше см. Но, оптимальный вариант – 55 см.;
• Толщина стенки – 8-12 мм.

Эти размеры наиболее «эффективны», так как с такими параметрами печка будет нагреваться крайне быстро, и корпус конструкции не будет деформироваться и повреждаться из-за слишком повышенных температур.

Как определить высоту трубы

Оптимальная высота конструкции обычно около пяти метров, в противном случае может возникнуть эффект обратной тяги. Однако правильный дымоход для буржуйки в гараже может быть и ниже. Относительно высоты трубы над кровлей существуют следующие правила:

1. Если труба отстоит от конька крыши на 50 см и менее, то над ним она должна возвышаться на те же 50 см.
2. Если труба отстоит от конька на расстоянии от 150 до 300 см, то верхушку трубы можно расположить на одном уровне с ним.
3. Если расстояние более 3 м, то верх трубы располагается на уровне или чуть ниже конька.

   Если труба выходит из стены, то на патрубок, выведенный наружу, надевается колено, позволяющее ей вне здания занять вертикальное положение. Дымоход с внешней стороны стены утепляется и крепится к ней уголками или специальными кронштейнами. От дождей и попадания влаги дымоход обязательно защищается специальным грибком.

   После завершения монтажа всей конструкции швы тщательно обмазывают жаростойким герметиком для предотвращения прорыва дымовых газов в помещение.

При изготовлении дымохода работа не настолько сложная. Достаточно лишь определиться с местом выхода трубы из помещения, сделать эскиз, определить размеры и рассчитать диаметр, после чего можно смело идти за комплектующими. При сборке обязательно соблюдайте все предписанные правила и выполняйте работу аккуратно – от этого зависит ваша же безопасность при эксплуатации буржуйки.

Подходящие размеры труб

Стальная труба как основное сырье для печи ‒ это целый ряд плюсов. Среди них:

• устойчивость к повреждениям;
• хороший уровень теплоотдачи;
• быстрый нагрев помещения;
• минимальное расширение при нагреве;
• использование любого типа топлива;
• минимальное количество сварных швов.

Недостатки металлической печи ‒ такое же быстрое остывание помещения, как и нагрев, неравномерное распределение тепла в помещении. Для их устранения печь часто обкладывают кирпичом.

530 мм

Для парной стандартных размеров хорошо подойдет труба размером 530 миллиметров. Изготовленная из нее печь получится достаточно мощной, дрова будут гореть долго, обеспечивая хорошую производительность. Бывает в горизонтальном, вертикальном исполнении.

640 мм

Хороший вариант материала для большой парилки в банном комплексе. Габаритная топка позволяет сразу размещать много дров, увеличивая перерыв между загрузками до 8 часов.

426 мм

Этого диаметра хватит для небольшой парилки в сезонной постройке, где в одном помещении прием банных процедур совмещен с мытьем или обливанием холодной водой.

Достоинства и недостатки

К достоинствам печи ракетного типа можно отнести:

• Высокий показатель тепловой отдачи, который в некоторых случаях достигает 18 кВт;
• Высокий КПД;
• Сверхэффективная работа, которая характеризуется полным выгоранием дров, углей и сажи, загруженных внутрь;
• Для обеспечения горения подойдут даже отходы деревообрабатывающей промышленности (щепки, листья, сучья, ветки, листья вне зависимости от степени влажности);
• Экономичное горение и малый расход древесины;
• Высокий температурный режим на выходе (подогрев большой ёмкости с водой осуществляется за несколько минут).

Вместе с достоинствами, у печей подобного типа выделяют и недостатки:

• Установка змеевика для подогрева воды снижает тепловую эффективность печи;
• Непрерывный цикл горения делает невозможным установку ракетной печи в гаражах и банях;
• Маленький размер топки не даёт за один раз загрузить сразу большое количество топлива, для обеспечения длительного горения производится постоянная подкладка дров.

Принцип работы

Обычный костер не обеспечивает рациональное использование топливных ресурсов. Значительная часть энергии бесполезно улетучивается в окружающее пространство. Отсутствует конвекционные процессы, накопители тепла. Невозможна точная регулировка процесса горения. Доступ кислорода ничем не ограничен.

С применением дымовой трубы и закрытой рабочей зоны отмеченные недостатки устраняются. Однако реактивная печь отличается более высокой эффективностью по сравнению с типовой «буржуйкой». Главное отличие – дымовая труба, размещенная внутри основной конструкции. Увеличение пути выхода газов сопровождается постепенным снижением температуры на разных участках (пример, значения приведены в C°):

• центральная шахта (райзер): 700-1100;
• промежуток между стенками: 250-380;
• участок под лежанкой: 30-90.

Улучшенная тяга в конструкции реактивной печи

На рисунках показаны особенности конструкции, которые обеспечивают достаточную тягу при увеличении длины пути удаления дыма. Другое преимущество – высокотемпературное разложение органики при ограниченном поступлении кислорода (пиролиз).

Конструкция

Печка ракетного типа представлена достаточно простой конструкцией, которая изготавливается из труб требуемого диаметра.

Топливной камерой является горизонтальный отрез трубы, в который выполняется закладка топлива. В некоторых случаях печь может иметь вертикальный вариант загрузки. В этом случае прибор состоит из трех конструктивных элементов – двух вертикальных труб различной высоты, смонтированных на горизонтальную трубу. Короткий отрез трубы является топливным отсеком, длинный отрез – дымоходом.

Чтобы обеспечить повышение КПД, ракетные печи могут иметь дополнительные элементы конструкции:

• Топливный отсек (вертикальное или горизонтальное положение) – для загрузки топлива.
• Камера дожига (горизонтальная) – для сгорания топлива и аккумуляции тепловой энергии.
• Поддувальный отсек – для дожига пиролизных газов, которые образуются при сгорании топлива.
• Наружный корпус печи – для теплоизоляции конструкции.
• Лежанка – площадка для отдыха в положении лежа или сидя.
• Дымоходная труба – для вывода продуктов сгорания топлива и создания естественной тяги.
• Варочная поверхность – горизонтальная площадка для приготовления пищи или подогрева воды.

Достоинства и недостатки

Чтобы полностью разобраться с механизмом работы печи-ракеты и приступить к ее изготовлению, стоит изучить все плюсы и минусы подобного оборудования.

Среди главных преимуществ реактивной печи для обогрева дома, сделавшие ее такой популярной, отмечают следующее:

• минимальное количество используемого материала и простота изготовления;
• высокая теплоотдача печи с дожигом выделяемых газов благодаря принципу пиролиза в работе;
• невысокая цена необходимых строительных материалов, а значит, низкая себестоимость агрегата;
• возможность закладывать в топку горючее, не останавливая работу печи;
• равномерное распределение тепла в большом помещении благодаря изолированному дымоходу, проложенному по периметру или через комнату;
• неприхотливость в работе, возможность саморегуляции движения газов по дымоходу посредством тяги.

В то же время в работе реактивных печей имеются следующие недостатки:

• для топки простейшего устройства используется только сухая древесина, поскольку наличие дополнительной влаги может привести к неправильной работе агрегата и даст обратную тягу; если использовать топливо с излишней влагой в более сложной конструкции, отопительное устройство не прогреется до температуры, оптимальной для процесса пиролиза;
• во время работы реактивного агрегата есть необходимость постоянно находиться рядом, следя за соблюдением правил техники безопасности;
• мощности печи-ракеты достаточно для поддержания комфортной температуры помещения, но не хватает для парилки, потому в бане ее использовать не удастся.

Разновидности печей для бани из труб

Как мы уже поняли, банная печь может иметь две вариации – быть изготовлена:

1. В горизонтальном виде;
2. В вертикальном виде.

Разберемся с каждым из видов более подробно.

Вертикальная банная печь

Это решение для бани отличается минимальными габаритами, что относится к основному его плюсу. В таком варианте колосники располагаются под каменкой. То есть, поперечное сечение печки определяется именно сечением выбранной трубы.

Очень часто такие разновидности печей дополнительно оснащаются баками, позволяющими хранить и подогревать воду (схема показана на рисунке).

Горизонтальная печь для бани

Этот вариант отличается от вертикального тем, что топка располагается отдельно – за пределами самой бани. Это позволяет значительно упростить процесс растопки топлива. Но, минус такой конструкции заключается в ее габаритах – такая печка больше в длину и высоту, нежели ее вертикальный «собрат».

На фото печь в горизонтальном исполнении вместе с водяным баком и отсеком для камня.

Определиться с выбором какой-то конкретной конструкции можно во время проектирования помещения, а также опираясь на свои личными предпочтения и потребности.

Принцип работы

Горячие газы вместо дымохода попадают в специальный колпак, где они догорают (отсюда и отсутствие сажи). Температура при этом еще больше повышается, а давление, напротив, снижается. Цикл постоянно повторяется и вскоре печь выходит на режим горения с максимальной тягой (сила последней зависит от конструктивных особенностей и качества монтажа).

Ракетная печь

Температура в колпаке может достигать 1200ᵒС, вследствие чего все отходы сгорают почти без остатка, а выхлоп состоит преимущественно из углекислого газа и водяного пара.

Реактивные печи

К преимуществам можно отнести:

• высокий КПД;
• отсутствие сажи;
• высокую температуру;
• возможность использования в качестве топлива шишек, сырых веток, сухих растительных стеблей – при температуре в 1200ᵒ горит почти все;
• низкий расход топлива – примерно в четыре раза ниже, чем в стандартной конструкции.

Принцип работы печи

Печь-ракета получила свое название в связи с тем, что общий внешний вид имеет некоторое сходство с ракетой, а одна из разновидностей похожа на перевернутый летный агрегат.

Принцип работы системы отопления заключается в том, что топливо закладывают под углом или сверху, а поддувало располагается на той же высоте, доставляя воздушные потоки напрямую к огню.

В соответствии с тем, какой вид конструкции установлен, отходы от сгорания будут продвигаться по дымоходным каналам, сильно охлаждаясь, либо сразу покинут агрегат через верхнее отверстие.

Движение потоков тепла

Главное, что нужно сделать – это утеплить трубу. Оптимальным решением проблемы станет установка труб меньшего диаметра внутри аналога большего размера, а свободное пространство между ними становится местом под теплоизоляцию. Например, можно засыпать золу.

Теплоизоляция деталей

Обеспечивает максимальную выработку тепла, полное сгорание дров наличие доступа ко вторичному воздуху.

Полная отдача жара достигается благодаря тому, что дымоотводная часть подсоединяется к нижней трети печи, а выходящий дым ударяется о препятствие внутри нее. Далее происходит частичное скопление продуктов горения, которые догорают дальше, выделяя еще больше тепла.

Так продолжается до тех пор, пока остывший дым не находит выход наружу.

Наглядно ознакомиться с тем, как отапливается помещение, можно в следующем видео:

https://youtube.com/watch?v=RdgFnYdaf0o

Способы расчетов

Точный метод + формула

Рассчитать дымоход для печки, занятие не для новичков. Такую работу лучше доверить профессионалам. Но если вы решили рассчитать этот параметр самостоятельно вам понадобится знание основных данных и нескольких формул:

Для определения кубатуры выходящих газов важно знать мощность отопительного агрегата. Для расчетов применяем формулу:, где:

• В – коэффициент скорости сгорания твердого топлива. Это значение определяется исходя из данных таблицы №10 ГОСТа 2127;
• V – уровень объема сжигаемого топлива. Эта величина указывается на бирке промышленного прибора;
• Т – уровень нагрева отводящихся газов в месте выхода из дымохода. Для дровяных печей — 1500.

1. Общей площади дымохода. Ее высчитывают исходя из соотношения объемов газов, это значение обозначается «Vr» и скорости их продвижения в трубопроводе. Для бытовой печи, работающей на дровах, это число равно – 2 м/сек.
2. Диаметр круглой трубы высчитываем по формуле — d² = (4 * Vr) / (π * W), где W – это скорость продвижения газов. Все расчеты лучше выполнять на калькуляторе и внимательно вносить все величины.

Рассчитываем оптимальную величину тяги

Эта операция выполняется для контроля над расчетами оптимальной высоты и сечения дымохода. Такой расчет можно проводить по 2 формулам. Основную, но сложную мы приведем в этой главе, а основную, простую формулу приведем при выполнении пробного расчета данных:

, где:

• С – это постоянный коэффициент, равный для печей на дровах 0,034;
• литера «а» — величина атмосферного давления. Величина естественного давления в дымоходе – 4 Па;
• высота дымохода обозначается буквой «h».
• Т0 – средний уровень температур атмосферы;
• Тi – величина нагрева отработанных газов при выходе их из трубы.

Пример расчета сечения дымохода

Принимаем за основу:

• буржуйка работает на твердом топливе;
• в течение 60 минут в печи сгорает до 10 кг дров лиственных пород деревьев;
• уровень влажности топлива – до 25%.

Еще раз приведем основную формулу:

Расчет проводим в несколько этапов:

1. Выполняем действие в скобках — 1+150/273. После вычислений получаем число 1,55.
2. Определяем кубатуру выходящих газов – Vr= (10*10*1,55)/3600. После вычислений получаем объем, равный 0,043 м3/сек.
3. Площадь трубы дымохода – (4*0,043)/3,14*2. Расчет дает значение – 0,027 м2.
4. Берем квадратный корень из площади дымохода и высчитываем его диаметр. Он равен 165 мм.

Теперь определяем величину тяги по простой формуле:

1. По формуле расчета мощности высчитываем эту величину – 10*3300*1.16. эта величина равна – 32,28 кВта.
2. Рассчитываем уровень потерь тепла на каждом метре трубы. 0,34*0,196=1,730.
3. Уровень нагрева газа на участке выхода из трубы. 150-(1,73*3)=144,80.
4. Атмосферное давление газа в дымоходе. 3*(1,2932-0.8452)=1,34 м/сек.

Важно! Используя данные вашей печи, вы сможете самостоятельно выполнить расчет, но для подстраховки лучше проконсультируйтесь со специалистами. От правильности расчета зависит безопасность вашего жилья и экономичность работы нагревательных приборов.

Шведский метод расчета

Размер дымохода для печи можно выполнить и по такой методике, но основное назначение шведского метода – расчет дымоходов каминов с открытой топкой.

В этой методике для расчета не используется величина топочного отсека и объем воздуха в нем.  Для определения правильности расчета используется график:

Здесь важно соответствие соотношения площади топочного отсека («F») и отверстия дымоотводящей трубы («f»). Для примера:

• габариты топки 770/350 мм. Высчитываем площадь отсека – 7,7*3,5=26,95 см2;
• размер дымохода 260/130 мм, площадь трубы – 2,6*1,3=3,38 м2;
• высчитываем соотношение. (338/2695)*100=12,5%.
• смотрим в нижней части таблицы величину 12,5 и видим, что расчет длины и диаметра произведен правильно. Для нашей печи необходимо построить дымоход, высотой 5 м.

Разберем еще один пример расчета:

• топка 800/500 мм, ее площадь – 40 см2;
• сечение дымохода 200/200 мм, площадь равна 4 см2;
• рассчитываем соотношение (400/4000)*100=10%.
• по таблице определяем длину дымохода. В нашем случае, для круглой сэндвич – трубы она должна быть 7 м.

О ракетной печи в бане

Реактивная дровяная печь с лежаком

Немало, наверное, заинтересовал вопрос – можно ли использовать реактивную печь в бане? Представлялось бы, можно, ведь на покрышке достаточно легко оборудовать каменку.

В реальности подобная конструкция для бани не годится. Для легкого пара вначале необходимо прогреть стены, а уже потом, спустя некоторое время, воздух. Для заключительного печь должна быть очагом конвекции и теплового излучения (ИК). В этом и заключается проблема – в ракетной печи конвекция четко распределена, а утраты на тепловые излучения конструкцией не предусмотрены вовсе.

Печь ракета своими дланями

Виды реактивных отопительных приборов. Выбор конструкции для самостоятельного изготовления

Народными умельцами разработано несколько конструкций ракетных печей, пригодных для мобильного или стационарного использования:

• переносные агрегаты из металлических труб, жестяных банок или вёдер;
• реактивные отопительные приборы из газового баллона;
• печи, построенные из шамотного кирпича и металлической ёмкости;
• отопительные теплогенераторы с лежанкой.

Наиболее сложными в изготовлении являются конструкции, постройка которых требует навыков каменщика. Тем не менее, при наличии детальных схем порядовых раскладок, с этой работой справится даже начинающий домашний мастер.

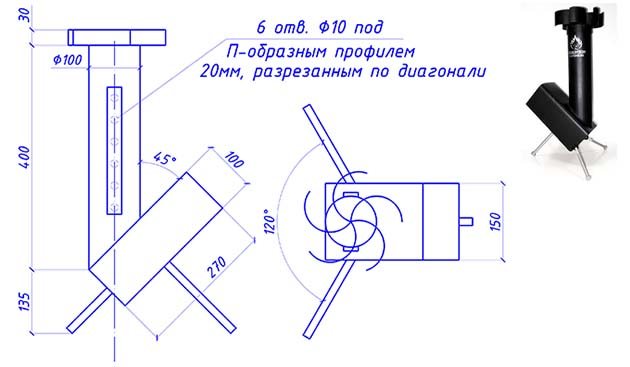

Переносная печь-ракета

Переносные ракетные печи изготавливаются промышленностью серийно

Походные варианты представлены простейшими конструкциями, в основе которых лежит всё та же согнутая или сваренная из отдельных отрезков труба. Усовершенствования коснулись лишь установки перегородки для обустройства зольника, в которой делается прорезь для подсоса воздуха. Нередко нижнюю часть загрузочной камеры снабжают колосниковой решёткой для подачи воздуха непосредственно в зону горения. Проём для закладки дров оснащают дверцей, которой впоследствии регулируют подачу воздуха.

Агрегат из газового баллона

Использование газового баллона является следующей ступенью в развитии реактивных отопительных приборов. Более сложная конструкция позволяет значительно увеличить тепловую мощность и экономичность печи. Всё, что потребуется для изготовления установки — бытовой газовый баллон или бочка из-под ГСМ, отрезки толстостенных стальных труб и металлический лист толщиной 3–5 мм.

Печь-ракету из газового баллона можно использовать для обогрева небольших хозяйственных помещений

Как работает подобная конструкция можно видеть на приведённой схеме. Дрова, загруженные в топливник, сгорают благодаря притоку воздуха через загрузочное окно. Дожигание горючих газов происходит в трубе, установленной внутри баллона за счёт подачи вторичного воздуха. Чтобы усилить эффект, внутреннюю камеру утепляют, благодаря чему удаётся поднять температуру внутри выше 1000 °С. Раскалённые газы по ходу движения ударяются в колпак и попадают во внешнюю камеру, стенки которой выступают в качестве теплообменника. Отдав свою энергию, продукты сгорания выводятся через дымовую трубу, врезанную в нижнюю часть с обратной стороны баллона.

Комбинированная ракетная печь из кирпича и металлической бочки

Использование шамотного кирпича для обустройства топливника и внутренних камер реактивного отопительного прибора переводит «ракету» в разряд стационарных конструкций. Высокая теплоёмкость используемых материалов позволяет накапливать тепло и отдавать его в течение нескольких часов, поэтому подобные агрегаты нередко устанавливают в жилых помещениях.

Устройство печи с огнеупорной футеровкой рабочей зоны

Реактивная печь с лежанкой

Как и другие твердотопливные печи, «ракета» имеет недостаток в том, что большая часть тепла уходит через дымоход. Несмотря на это, отдельные преимущества её конструкции позволяют с лёгкостью избавиться от этого минуса. Всё дело в том, что агрегат назвали реактивным неспроста, а из-за высокой скорости иссечения горящих газов. Вот эту его особенность как раз и можно обернуть во благо, значительно увеличив длину дымоотводящих каналов.

Схема реактивной печи с лежанкой

Эта идея нашла свою реализацию в массивных стационарных конструкциях с лежанкой в форме дивана или кровати. Её с успехом изготавливают из кирпича или бутового камня, декорируя пластичной массой из глины и опилок. Благодаря высокой теплоёмкости используемых материалов печь может удерживать тепло всю ночь, что в сочетании с высокой экономичностью делает отопительный агрегат весьма привлекательным для монтажа в жилых помещениях.

Выбирая конструкцию для изготовления в домашних условиях, надо учитывать особенности её эксплуатации. В качестве походного варианта выбирают мобильную установку — её будет достаточно, чтобы согреться, просушить одежду и приготовить обед. Для того чтобы время от времени обогревать небольшие технические помещения используют переносную конструкцию из газового баллона. Если же требуется отапливать небольшой загородный домик или дачу, то лучшего варианта, чем реактивный отопительный агрегат с лежанкой, попросту не существует.

Принцип работы ракетной печи

Хотя устройство ракетной печи является достаточно простым, но оно удачно использует целых два принципа работы, заимствованных от других видов твердотопливных отопительных приборов:

• принцип дожигания древесных газов, выделяющихся при горении (пиролиз);
• принцип свободного перетекания газов по каналам (без побуждения от естественной тяги дымохода).

Вначале разберем устройство ракетных печей прямого горения, предназначенных только для готовки еды. Здесь топливником служит короткий горизонтальный участок трубы, который затем поворачивает кверху. Конструкция проста до безобразия, что и показано на рисунке:

Топливо закладывается в трубу и поджигается, в результате чего появляется восходящий поток раскаленных газов, стремящийся подняться по вертикальному участку и выйти наружу. Здесь на срезе трубы и устанавливается емкость для пищи или воды. Конечно же, между кастрюлей и трубой предусматривается просвет для выхода продуктов горения. Это достигается за счет различных металлических подставок.

Поскольку обогревать помещения таким агрегатом невозможно, конструкция отопительной ракетной печи была дополнена теплообменным устройством и каналами для отвода дымовых газов. Чтобы сохранить на вертикальном участке трубы высокую температуру, он утепляется любым огнеупорным материалом. Далее, для интенсивного отбора тепла сопло сверху накрывается колпаком, например, обычной металлической бочкой. В нижней части огневой горизонтальной трубы выполняется отдельный канал для подачи вторичного воздуха.

Теперь принцип работы ракетной печи выглядит несколько иначе. Во-первых, в конце горизонтального огневого канала происходит дожигание пиролизных газов благодаря поступлению вторичного воздуха. Во-вторых, продукты горения, имеющие высокую температуру, скапливаются под верхом колпака (бочки), создавая некоторое избыточное давление. По мере передачи теплоты наружу сквозь металлические стенки эти газы остывают и устремляются вниз.

Поскольку снизу остывающие газы подпираются новым горячим потоком, то опуститься тем же путем они не могут, а проходят через пространство между стенками трубы и бочки, благополучно выходя в дымоходный канал. Протекание процессов хорошо отражает схема ракетной печи:

Итак, благодаря пиролизу КПД сжигания древесины повышается, а использование свободного перетока газов создает саморегулирующуюся систему, ограничивающую поступление свежего воздуха в топливник. Воздушная смесь подается по мере остывания продуктов горения под колпаком, освобождающих место для ее новой порции. Избыточное давление раскаленных газов «выталкивает» остывшую часть наружу, поэтому работа печи мало зависит от наличия тяги в дымоходе.

Распространенные модели

На самом деле существуют разные варианты исполнения печки. Одним из простейших изделий является мобильная модель. Такая печка ракета изготавливается из профильной трубы. Ее эксплуатация позволяет экономить время. При этом такая печная конструкция потребляет небольшое количество топлива.

Мобильный вариант печки также отличается компактными размерами. Специалисты способны изготовить такую конструкцию всего лишь максимум за 3 часа.

Мобильные варианты печек под названием «Ракета»Источник hitsad.ru

Отличительной чертой простого агрегата является подвижная нижняя часть конструкции. Она представляет собой дно топливника. Другими словами, это колосник. Когда он подвижен, проще удается загружать топливо. Дно топочного бункера после выдвижения может служить удобной подставкой при закладке щепок. Кроме того, такой элемент упрощает очистку печки. Благодаря его наличию становится удобнее убирать золу из агрегата.

Ракетная металлическая печка изготавливается при использовании профильной трубы 150*150 мм. Обычно толщина стенки у такого материала составляет 3 мм. Дополнительно в работе мастера используют металлическую полосу и стальной прут для изготовления решетки.

Готовый вариант печкиИсточник prom.st

Для создания даже простейшей печки всегда предварительно разрабатывается чертеж. Сами работы осуществляются поэтапно. Во время изготовления конструкции мастер:

1. Режет подготовленную трубу на заготовки. Их длина соответствует размерам на чертеже.
2. Делает разметку на подготовленных заготовках. При этом на краю одной из них обозначается срез под 45°.
3. Сваривают обрезанные заготовки, чтобы получилась конструкция, которая похожа на сапог.

Когда изготавливается печка из профильной трубы, мастер сверху дымохода делает пропилы длиною 20 мм. Они нужны, чтобы в дальнейшем закрепить крестообразную подставку из металлических полос. Она будет использоваться для размещения емкости. Стальные полосы мастер также применяет для изготовления выдвижной рамы.

На созданной раме закрепляется решетка из прутков. Этот элемент нужного размера также можно приобрести уже в готовом виде. Если его изготавливает мастер, тогда обычно расстояние между прутками составляет 10 мм. Затем специалист закрепляет на вертикальной трубе подставку.

Печка под названием «Ракета» с подставкой на дымоотводящей трубеИсточник ebayimg.com

После изготовления печь обязательно проверяется на работоспособность. Для этого в конструкцию загружаются дрова. Затем она растапливается. Если конструкция функционирует нормально, тогда ждут ее полного остывания. После этого она окрашивается жаропрочной краской.

Металлическая печка «Робинзон»

Одним из функциональных и удобных вариантов является конструкция под названием Робинзон. Такое печное изделие популярно на даче. Его также часто используют при отдыхе на природе. Этот вариант тоже изготавливают на заказ или приобретают в готовом виде.

Топочный бункер печки «Робинзон» создается из листовой стали или профилированной трубы размером 150*100 мм. При производстве также используются металлические пластины, арматура, гайки. Еще подготавливается отрезок круглой трубы из стали.

Отличительной особенностью конструкции «Робинзон» является наличие прямоугольный топки с поддувалом и круглый дымоотводящей трубыИсточник a.d-cd.net

Такая ракетная печь из профильной трубы изготавливается с поддувалом. Этот отсек отделяется от топки с помощью элемента, который создается из арматурных отрезков. Это колосниковая решетка. Обычно у нее размер ячеек составляет 10 мм. Она приваривается к стенкам топочного отсека.

На следующем этапе мастер крепит гайки. Они используются в конструкции для прикручивания ножек. Их наличие позволяет сделать максимально устойчивое изделие.

Далее, отрезок круглой трубы обрезается с одного конца под углом 30°. Потом она приставляется к изготовленному топочному бункеру. Затем отмечается место соединения деталей. Это позволяет вырезать точное отверстие, через которое будут уходить дымовые газы из топки. В завершение мастер сваривает две детали. При этом дымоотводящая труба располагается строго в вертикальной плоскости.

Собранные печки «Робинзон»Источник wp.com

Подставку для какой-нибудь емкости, например, кастрюли, изготавливают из пяти пластин. Их предварительно изгибают и соединяют. В результате получается подставка, на которой устойчиво можно будет разместить достаточно вместительную емкость для нагрева воды или приготовления еды. В завершение печка из профтрубы оснащается ножками в количестве 3 штук.

6 Строим ракету с местом для сна – первые шаги самые важные!

Перед началом работ замешиваем все необходимые составы:

• Печную глину (обозначение 5б на схеме), которая соединяется со щебнем. Этот состав играет роль главного теплоизолятора.
• Саман (5а). Представляет собой композицию соломы и любой имеющейся под рукой глины, разбавленную водой до сравнительно густой консистенции.
• Посеянный песок (5г).
• Жаропрочную футеровку (5в). Ее делают из равных частей шамотного песка и глины.
• Глину средней жирности (5д). Она применяется для кладки ракеты.

Делаем постель для нашей лежанки. По сути, нам нужно сбить щиты высокой прочности под лежанку и непосредственно под печку. Каркас сооружений изготавливаем из деревянных брусков 10х10 см. Ячейки каркаса делаем с размерами 60х120 см (под постель) и 60х90 см (под отопительную установку). Затем обшиваем полученный скелет 4-сантиметровой шпунтованной доской. А фасад лежанки можно будет отделать позже листами гипсокартона.

Настилаем на пол, где будем ставить отопительную ракету, базальтовый картон толщиной 4 мм. По форме и геометрическими показателям он обязан быть аналогичным характеристикам постели. Сверху на базальтовую подкладку устанавливаем железный кровельный лист. Перед топкой из-под агрегата он станет выходить примерно на 25 см. Монтируем сделанную ранее постель на подготовленное для нее место. На стене на высоте 13 см выше уровня лежанки (в одном из ее концов) пробиваем отверстие. Оно нужно для устройства дымохода.

Реактивная печь с лежаком — это уже профессиональный уровень хэндмейда

Следующий этап – монтаж опалубки по периметру постели и заливка установленной конструкции саманом. Поверхность смеси аккуратно разравниваем, используя правило. Ждем 14–20 дней, пока саман не застынет. За это время можно сделать корпус отопительного сооружения из газового баллона по описанной ранее схеме. Топочные детали ракеты (поддувало, жаровой канал, камера) свариваем в единую конструкцию с емкостью из-под газа и обмазываем жаропрочной футеровкой

Важно! Состав наносим сплошным слоем только внизу. Верхнюю часть и бока конструкции раствором не обрабатываем

Далее монтируем еще одну опалубку под участком, где будет стоять ракета

Она позволит нам сделать жаростойкую теплозащиту печки. Высота опалубочной конструкции – около 10 см. Заливаем ее смесью щебня и печной глины. Затем поочередно делаем:

Далее монтируем еще одну опалубку под участком, где будет стоять ракета. Она позволит нам сделать жаростойкую теплозащиту печки. Высота опалубочной конструкции – около 10 см. Заливаем ее смесью щебня и печной глины. Затем поочередно делаем:

1. 1. Обечайку. Сгибаем ее из листа стали либо используем готовую трубу сечением 15–20 см.
2. 2. Топочную конструкцию.
3. 3. Очистную камеру. Этот элемент делаем из 1,5-миллиметровой стали-оцинковки. Сбоку прорезаем проем сечением 16–18 см. В него впоследствии войдет дымоходная труба.

Далее нам нужно установить барабан и выполнить ряд других действий. О них в следующем разделе.
