Правила монтажа армокаркаса по СНиП
Количество необходимой для закладываемой конструкции арматуры и расстояние между арматурными прутьями напрямую зависят от размеров фундамента.
Согласно СНиП 52-01-2003 расстояние между прутьями рассчитывается, исходя из:
- диаметра прута;
- размера бетонного заполнителя;
- направления бетонирования;
- технологии укладки;
- вида бетонного уплотнителя.
Технологически правильное армирование подразумевает, что расстояние между прутьями продольной арматуры должно находиться в пределах от 25 до 40 см. Прутья же поперечной арматуры должны быть не более чем в 30 см друг от друга.
Все самое важное об армировании ленточного фундамента найдете в этой публикации
Требования к бетону
- прочность;
- морозостойкость;
- водонепроницаемость.
Прочность — это способность выдерживать нагрузки на сжатие, выраженная в килограммах на квадратный сантиметр.
Морозостойкость обозначается буквой “F” и числовым эквивалентом. Число — это количество циклов полного замораживания и оттаивания опытного образца бетона без изменений своих характеристик.
Водонепроницаемость обозначается буквой “W” и также числовым эквивалентом. Число, в данном случае, — это максимальное давление, измеряемое в мегаПаскалях, при котором образец бетона не пропускает через себя влагу.
Марки бетона, рекомендуемые для сооружения ленточного фундамента:
Марка бетона | Класс бетона | Прочность бетона, кг/см2 | Морозостойкость | Водонепроницаемость |
М-200 | В-15 | 196,5 | F-100 | W-4 |
М-250 | В-20 | 261,9 | F-100 | W-4 |
М-300 | В-22,5 | 294,4 | F-200 | W-6 |
М-350 | В-25 | 327,4 | F-200 | W-8 |
М-400 | В-30 | 392,9 | F-300 | W-10 |
Соотношение типа сооружения, грунта и марки бетона для ленточного фундамента:
Тип сооружения | Слабопучинистые грунты | Пучинистые грунты |
Лёгкие деревянные или каркасные дома | М-200 | М-250 |
Дома из бруса, бревенчатые срубы | М-250 | М-300 |
Дома из арболитовых блоков и подобных им материалов | М-300 | М-350 |
Дома из кирпича, камня, железобетона | М-350 | М-400 |

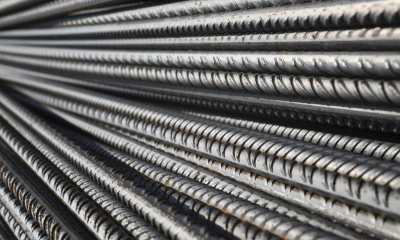

Требования к арматуре
Для продольного армирования обычно используются металлические прутья, диаметр которых находится в пределах от 10 до 16 мм.
Для поперечного армирования применяются металлические прутья, диаметр которых находится в пределах от 6 до 8 мм.
В соответствии со СНиП 52-01-2003, при возведении ленточного фундамента могут использоваться следующие виды арматуры:
- горячекатанная;
- термомеханически упрочнённая;
- механически упрочнённая в холодном состоянии;
- неметаллическая композитная.
О том, какую арматуру используют для армирования ленточного фундамента, расскажет эта статья.
Пример вычисления необходимых параметров
Рассмотрим расчет арматуры для ленточного фундамента на примере.
Допустим, что высота ленты составляет 100 см, а ширина — 40 см (распространенный вариант мелкозаглубленного фундамента).
Тогда площадь сечения составит:
40 • 100 = 4000 см2.
Определяем общую площадь сечения арматуры (минимальную):
4000 : 1000 = 4 см2.
Поскольку ширина ленты составляет 40 см, то в одной решетке нужно разместить 2 стержня, а общее количество составляет 4 шт.

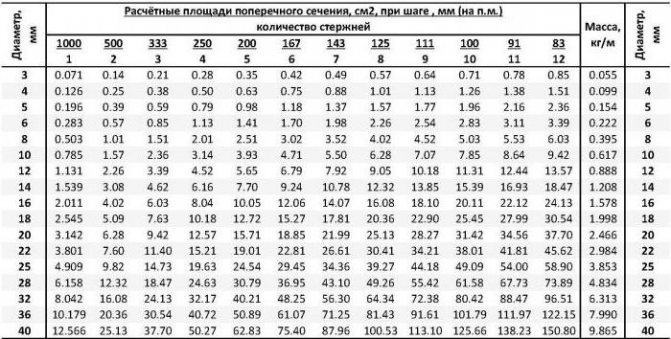

Тогда минимальная площадь сечения одного прутка составит 1 см2. По таблицам СНиП (или из иных источников) находим наиболее близкое значение. В данном случае можно использовать арматурные стержни толщиной 12 мм.
Определяем количество продольных стержней. Допустим, общая длина ленты составляет 30 м (лента 6 : 6 м с одной перемычкой 6 м).
Тогда количество рабочих стержней при длине 6 м составит:
(30 : 6) • 4 = 20 шт.
Определяем количество вертикальных стержней. Допустим, шаг хомутов составляет 50 см.
Тогда при длине ленты 30 м понадобится:
30 : 0,5 = 60 шт.
Определяем длину одного хомута.
Для этого от ширины и высоты сечения отнимаем по 10 см и складываем результаты:
(40 — 10) + (100 — 10) = 120 см. Длина одного хомута равна 120 • 2 = 140 см = 2,4 м.
Общая длина вертикальной арматуры:
2,4 • 60 = 144 м. Количество стержней при длине 6 м составит 144 : 6 = 24 шт.
ОБРАТИТЕ ВНИМАНИЕ!
Полученные значения следует увеличивать на 10-15%, чтобы иметь запас на случай ошибок или непредвиденных расходов материала.
Зачем армировать ленточное основание

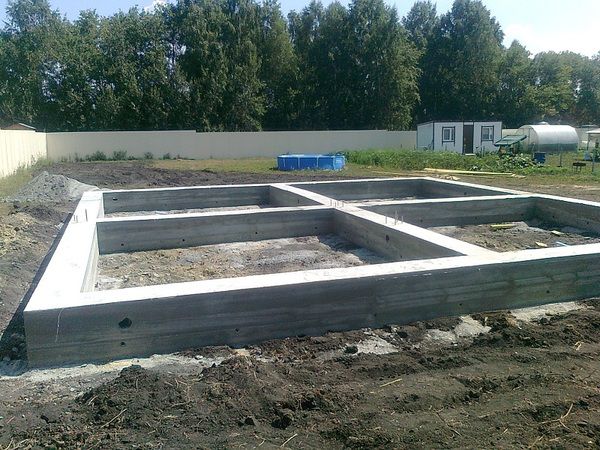

Ленточное основание-это монолитная замкнутая железобетонная полоса, проходящая под каждую несущую стену здания. Такой фундамент используется чаще всего в индивидуальном строительстве, поскольку обладает хорошим набором необходимых характеристик и отличным соотношением цена-качество.
Он распределяет нагрузку по всему периметру и предотвращает проседание и деформацию постройки из-за действующих сил выпучивания грунта. При этом основная нагрузка сконцентрирована на углах. Некоторые любители не считают необходимым армировать фундамент. Но этот процесс имеет большое значение.
Ведь в конечном итоге ленточное основание приобретает такие свойства:
- прочность, надёжность и долговечность;
- легкость установки;
- возможность гидроизоляции армируемых прутов.
Арматурный стальной каркас-это силовой скелет бетонного фундамента
Поэтому для увеличения срока службы всего здания без армирования не обойтись. Но главное-это не только выполнить правильно укрепление основания, но и корректно его рассчитать.
Планирование основания надо делать особенно щепетильно, т.к. в случае деформации, это может отразиться на всем здании, а исправить его бывает очень трудно и затратно. Расчет количества материалов, необходимого для ленточного фундамента и стального проката к нему можно выполнить самостоятельно, а можно использовать сервис онлайн калькулятор.
Что нужно знать при определении размеров фундамента
Чтобы выбрать необходимый оптимальный размер фундамента, обеспечивающий надежность всего строения, нужно знать:
- состав грунта на участке;
- высоту залегания грунтовых вод;
- глубину промерзания почвы в данном регионе;
- вес самого здания, т.е. нагрузки на фундамент от веса стен, перекрытий, и крыши.
Допускается свес стен над фундаментом на ширину 10-13 см, но не более. Это объясняется тем, что железобетон имеет высокую прочность, намного выше прочности стеновых материалов, поэтому может выдержать нагрузку от более широкой стены, а узкий фундамент, позволяет сократить расход бетона и арматуры.
Определяемся с подошвой фундамента
Расчет ширины фундамента определяется в зависимости от ширины его подошвы, которая рассчитывается исходя из нагрузок, давящих на фундамент. Фундамент, в свою очередь, оказывает давление на грунт.
В итоге получается, чтобы правильно рассчитать размер фундамента необходимо знать свойства грунта на месте строительства.
Если грунт на участке пучинистый, а дом предполагается строить из кирпича или бетонных блоков, то лучшим вариантом выбора фундамента будет – заглубленный. А поскольку фундаменты такого типа устраиваются ниже уровня промерзания почвы, то высота ленточного фундамента для дома будет в пределах 1–2,5 м до уровня земли.
Закладка фундамента на пучинистом грунте
Для небольших строений – бани, гаража или дачного домика, вполне подойдет мелкозаглубленный фундамент с высотой от основания до верха в пределах 60-80 см. При этом в земле будет находиться 40-50 см высоты фундамента, остальная часть будет выступать над уровнем почвы и являться цоколем строения. Несмотря на малую высоту, прочность фундамента будет гарантирована свойствами бетона и арматурного каркаса.
Перед тем, как рассчитать ширину ленточного фундамента, необходимо подсчитать нагрузки, которые можно легко определить, зная размеры всех конструкций стен, крыши и удельный вес используемых материалов. К этим нагрузкам добавляется вес людей и всего того, что будет находиться в доме – мебели, бытового оборудования и прочего.
Размеры подошвы ленточного фундамента рассчитываются таким образом, чтобы нагрузка на основание не была больше допустимых нагрузок на грунт в данном месте строительства.
Рассчитывая ленточный фундамент, мы узнаем высоту и ширину, после чего определяем:
- количество бетона, необходимого для заливки,
- количество арматуры,
- материала для опалубки.
Как видите, размеры фундамента позволяют узнать многое для устройства надежного основания.
Первым делом необходимо определить глубину заложения фундамента ленточного заглубленного. Для этого нужно знать глубину промерзания грунта в вашем регионе в зимний период. Все это можно найти в строительных справочниках.
Глубина промерзания грунта в разных регионах
Производя расчет, сначала задают предварительные размеры фундамента (ширину подошвы, высоту), ориентируясь на конструктивные особенности дома. Если несущая способность грунта больше, чем давление здания на грунт, то выбранные размеры оставляют без изменения, в противном случае, размеры подбирают, чтобы расчетное сопротивление грунта не было меньше, чем удельное давление веса здания.
А если, ко всему прочему, есть основание полагать, что на участке высокий уровень грунтовых вод, то расчет фундамента и оценку грунта лучше всего заказать у специалистов, чтобы не рисковать вложенными в строительство деньгами. Потому что пучинистые грунты со временем могут изменять свои свойства под действием некоторых факторов, таких, например, как изменение уровня грунтовых вод.
Самостоятельно узнать высоту ленточного фундамента над землей можно, воспользовавшись онлайн-калькулятором, где программа сама рассчитает и площадь подошвы фундамента, и его высоту, и толщину песчаной подушки на основании данных о вашем грунте.
3 Как рассчитать требуемое количество арматуры на веб-калькуляторе?

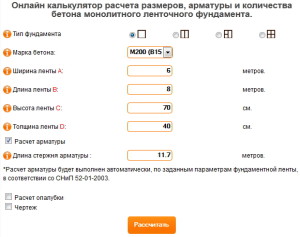

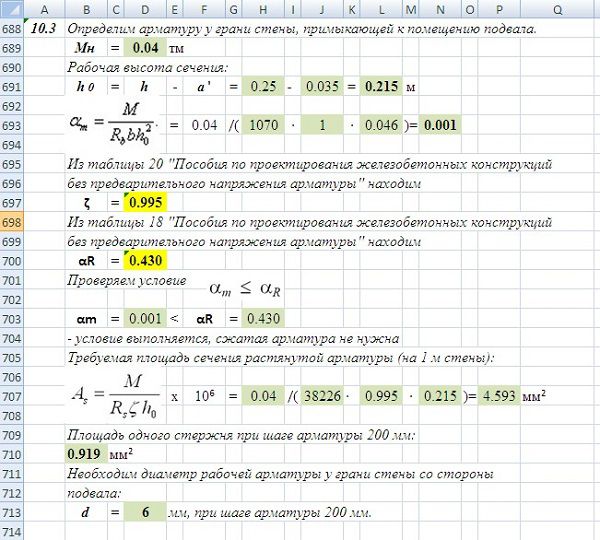

Самым простым способом определения необходимого количества армирующих компонентов для фундамента в наши дни является онлайн-калькулятор. Под таковым понимают специальную программу на интернет-сайтах, которая дает возможность вычислить сечение и объем арматуры, ее геометрические параметры. Также калькулятор позволяет рассчитать требуемый объем бетонной смеси.

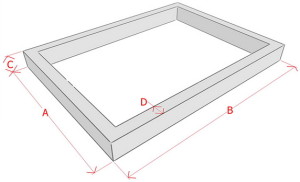

Стандартный калькулятор содержит несколько полей, которые вам нужно будет заполнить самостоятельно. В них указывается метраж длины, высоты, толщины и ширины фундаментной ленты, марка используемого бетона (например, М300 или М250), а также тип основания, которое вы планируете построить. Тип, как правило, представляется в виде графической схемы, поэтому подобрать его несложно.
После ввода всех этих данных в калькулятор, вам останется лишь нажать на кнопку «Показать результат», чтобы получить расчет опалубки и арматуры. Согласитесь, более простой методики трудно себе и представить, тем более, что описанных онлайн-калькуляторов в настоящее время во всемирной сети имеется немало.
Как правильно армировать — пошаговая инструкция

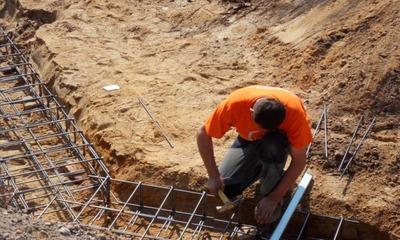

Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.
Этапы вязки «скелета» фундамента:
- 1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
- 2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
- 3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
- 4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.
Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.
Как правильно гнуть арматуру?
Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.
- Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
- Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.
Раскрой
Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.
Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.
Расположение
Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.
Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.
Как правильно уложить продольную арматуру?
должна обеспечивать равномерность распределение деформационных сил
То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.
Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.
Укладка поперечной
Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.
Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.
Процесс вязки
В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.
В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.
Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.
Углы основания
Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.
При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.
При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.
Расчет арматуры ленточного фундамента с примером
Вводные данные:
- длина ленточного фундамента – 20 м;
- ширина – 40 см;
- высота — 80 см.
В первую очередь необходимо рассчитать количество продольно уложенной арматуры.
- Площадь сечения фундаментной ленты составляет 40х80=3200 см².
- Общая площадь продольных арматурных стержней: 3200х0,1%=3200х0,001=3,2 см². Или можно так: 3200/1000=3,2 см².
Теперь полученное значение надо разделить на площадь одного стержня, тем самым получается количество требуемой продольной арматуры. Получить площадь одного прутка можно двумя способами. Первый – найти в интернете таблицу соотношения диаметра и площади арматуры. Одна из таких на фото ниже.
Второй – самостоятельно провести расчет, используя формулу площади круга:S=πD²/4, где
- «π» — это Архимедово число, равное 3,14,
- D – диаметр арматуры.
Если диаметр продольной арматуры был выбран 10 мм (1 см), то: S= 3,14х1²/4= 0,785 см². Теперь общую площадь арматурных стержней (3,2) надо разделить на 0,785, получается 4.
Следующий этап расчета арматуры ленточного фундамента – определение общей длины продольных стержней. Необходимо отметить, что в продольном направлении прутки укладываются относительно друг друга с нахлестом, равным 5-10 см. То есть, именно на выбранный размер уменьшаются длины прутков, стандартная длина которых составляет 10,7 м. Получается, что длина каждого после соединения будет равна 10,6 м или 1160 см.
Учитывая длину ленточного фундамента – 20 м, можно рассчитать, сколько стержней требуется для укладки одного продольного элемента: 20:11,6=1,72 штуки. А так как их четыре, то общее количество равняется: 1,72х4=6,89 или, с округлением, ровно 7.
Теперь необходимо определить количество и длину вертикальных и поперечных элементов армирующего каркаса ленточного фундамента. Учитывая позицию номер «2» требований к сборке армокаркаса, можно точно сказать, какая длина будет у поперечных и вертикальных стержней:
- у поперечных: 40-10=30, где «10» — это два по пять расстояние от краев фундаментной конструкции до каркаса, «40» — это ширина ленты;
- у вертикальных: 80-10=70 см.
То есть, в общей сложности, если оба элемента изготавливаются из одного типа арматуры, то на их изготовление уйдет 1 м стального материала (30+70=100 см). Далее необходимо рассчитать количество используемых стержней данного типа в самом каркасе. Если расстояние между ними выбрано в пределах 30 см, то количество определяется путем деления общей длины фундамента на шаг установки: 2000:30=66,66 штук. Округляем до 67.
А так как общая длина двух элементов составляет 1 м, то на их изготовления уйдет 67 м арматуры. Этот показатель умножается на «2», потому что в армирующем каркасе поперечных и вертикальных стержней две пары. Первые располагаются верху и снизу конструкции в горизонтальной плоскости, вторые по бокам в вертикальной. Значит, для их изготовления потребуется 67х2=134 м.
Не всегда шаг укладки вертикальных стержней совпадает с шагом поперечных, как было рассмотрено на примере выше, потому что поперечины в основном выполняют функции стяжек между решетками. И их количество можно уменьшить. К примеру, укладывать с шагом 50 см.
Поэтому расчет требуемой арматуры придется производить для двух элементов по отдельности.
Поперечины рассчитываются так:
2000:50х30=120 см или 12 м, где «20» — длина фундаментной ленты, «50» — шаг установки поперечин, «30» — длина одного поперечного элемента.
Вертикальные стержни так:
2000:30х30=2000 см или 20 м, где шаг установки 30 см.
Получается, что общая длина арматуры, требуемой для изготовления вертикальных и поперечных элементов, составляет 12+20= 32 м. С оговоркой, если для них используется арматура одинакового диаметра. В противном случае каждый параметр надо будет учитывать по отдельности.
Необходимо обозначить, что представленный расчет арматуры для ленточного фундамента в плане подсчета количества стержней, является неполным. Потому что в углах фундаментного сооружения используется особое соединения каркасов, расположенных по разным сторонам ленточной конструкции. В зависимости от схемы обвязки углов сопряжения может изменяться общая длина используемой арматуры. В общей массе дополнение незначительное и может составлять до 5 м. Но его необходимо учитывать. Поэтому чаще всего общую расчетную длину арматуры увеличивают на 5-10%.
Чтобы избежать проблем
При устройстве фундамента частного дома трудно предвидеть, каким нагрузкам он подвергнется в будущем. Возможно, хозяину понадобится установить массивный токарный станок или устроить танцзал в доме, произойдёт прорыв водопровода, по соседству будет воздвигнуто мощное строение, вызвавшее подъём грунтовых вод или новое подземное течение. Нагрузки изменятся, фундамент, не рассчитанный на кардинальные изменения нагрузок, лопнет и просядет, следом разрушится здание.
Если наиболее целесообразным вариантом застройщик посчитал устройство ленточного фундамента, то для его гарантированной надёжности армирование необходимо. И как должно проходить армирование фундамента, расчет арматуры, укладка и вязка следует знать хотя бы примерно, даже если строить ваш дом будут другие люди.
Ленточный фундамент в разрезеИсточник ar.aviarydecor.com
Пример самостоятельного расчёта ширины ленточного фундамента
Чтобы лучше понять, как рассчитать ширину монолитной ленты, нужно рассмотреть это на примере. Первоначально нужно систематизировать исходные данные необходимые для расчёта.
- размер дома в плане – 10 м х 10 м. Площадь застройки – 100 м 2 ;
- внутри дома посередине расположена несущая стена;
- стены кирпичные, толщиной в 1 кирпич – 250 мм и высотой 2,7 м. Удельный вес кирпичной кладки – 1600 кг/м 3 ;
- кровля из шифера – 40 кг/м 2 ;
- перекрытие из железобетонных плит – 500 кг/м 2 ;
- глубина промерзания почвы – 700 мм;
- уровень грунтовых вод – 2,2 м;
- грунтовое основание – сухой суглинок средней плотности с расчётным сопротивлением 2 кг/см 2 ;
- снеговая нагрузка – 50 кг/м 2;
- полезная нагрузка – 20 кг/м 2 .
Определение суммарной нагрузки от дома на ленточный монолитный фундамент
На основе имеющихся исходных данных делают расчёт суммарной нагрузки на фундамент. Также определяют габариты монолитной ленты. Необходимо, чтобы застройщики сделали расчёт в следующем порядке:
Кровля
Крыша из шифера двускатная. С учётом уклона кровли и её свесов применяют коэффициент 1,1. Нагрузка от кровли составит: 100 м 2 х1,1х40 кг/м 2 = 4000 кг.
Кирпичные стены
Чтобы определить нагрузку от стен, зная их толщину, нужно подсчитать их длину. Длина стен по периметру составит: (10 х 4) – (0,25 х 4) = 39 м. Вычет удвоенной толщины кирпичной кладки сделан потому, что оси плана дома проведены посередине толщины стен. Длина внутренней несущей стены составит 10 – 0,25 = 9,75 м. Общая длина несущих стен будет равна 48,75 п.м.
Объём кирпичной кладки составит: 48,75 х 0,25 х 2,7 = 32,9 м 3 . Полная нагрузка от кирпичных стен равна: 32,9 х 1600 = 52 670 кг.
Перекрытие из железобетонных плит
Одноэтажный дом имеет перекрытия в двух уровнях. Это перекрытие цоколя и потолок в доме. Площадь перекрытий равняется: 100 х 2 = 200 м 2 . Соответственно нагрузка от плит перекрытий будет равна: 200 м 2 х 500 кг/м 2 = 100000 кг.
Снеговая нагрузка
Для расчёта снеговой нагрузки берут общую площадь кровли дома – 100 х 1,1 = 110 м 2 . Снеговая нагрузка составит: 110 м 2 х 50 кг/м 2 = 5 500 кг.
Полезная нагрузка
Норма этой нагрузки рассчитана на основе усреднённых величин веса технического оборудования, внутренних коммуникаций, отделки помещений, мебели и прочего. Удельный вес полезной нагрузки колеблется в пределах 18 – 22 кг/м 2 .
Расчёт полезной нагрузки производят на основе среднего показателя – 20 кг/м 2 . Вес составит: 100 м 2 х 20 кг/м 2 = 2000 кг.
Итого суммарная нагрузка на фундамент будет равна: 4 000 + 52670 + 100 000 +2 000 = 159 000кг.
Расчёт ширины монолитной ленты
Согласно вышеуказанной формуле определяют минимальную площадь подошвы фундамента:
(1,2 х 159 000 кг) : 2 кг/см 2 = 95 400 см 2 . То есть минимальная допустимая площадь подошвы основания дома будет равняться 10 м 2 .
Общая опорная площадь кирпичных стен определяется произведением длины в плане несущих стен на их толщину: 48,75 м х 0,25 м= 12,18 м 2 .
В результате видно, что расчётная опорная площадь меньше минимальной опорной площади стен. Следовательно, ширина ленточного фундамента должна быть равна 250 мм + 100 мм = 350 мм.
Потребность в материалах для устройства монолитной ленты
Учитывая толщину промерзания грунта (0,7 м) и глубину уровня грунтовых вод (2,2 м), монолитную ленту делают мелко заглублённой – 1 м.
Для заливки опалубки используют бетон М 300. Объём потребности в бетонном растворе равен: 0,35 м х 1 м х 48,75 м= 17 м 3. . С учётом непредвиденных потерь потребность в бетоне составит 17,3 м 3 .
Арматурный каркас состоит из 4-х продольных арматурных стержней периодического профиля диаметром 12 мм. Так как поперечные стержни каркаса делают из тех же стержней, то общая потребность в арматуре составит: 50 м х 4 = 200 м.
Из всего вышесказанного можно сделать вывод о том, что высчитать ширину, высоту и длину ленточного фундамента для своего дома вполне под силу мало-мальски сведущим в строительном деле людям.
Related Posts via Categories
- Как рассчитать площадь поперечного сечения арматуры всех типов?
- Сколько весит 1 метр строительной стержневой арматуры различных видов
- Длина стержневой арматуры – все возможные варианты, регламентируемые ГОСТами
- Линейная арматура – качественный монтаж линий электропередач гарантирован!
- Немерная арматура – оптимальный вариант для малоэтажного строительства!
- Марки и классы строительной стержневой арматуры и проволоки для армирования
- Муфтовая арматура, что это такое и для чего используется
- Анкеровка арматуры в бетоне – сложная, но важная операция
- Горячекатаная арматура – ГОСТ и весь цикл жизни изделия
- Вес и особенности стальной рифленой арматуры А3 и других классов
Расчёт армирования плитного основания
Армирование плиты подбирают с учетом ее толщины. Если она меньше 15 см, укладывают одну сетку с ячейкой 15-20 см, при большем значении — две. Каркас сваривают из стержней диаметром 12-16 мм, соединяют с верхним слоем арматуры вертикальными хомутами с размерами сечения до 10 мм.
Плитный фундаментИсточник keysdom.ru
Расчет плиты выполняют по Своду Правил 50-101-2004 и «Руководству по проектированию плитных фундаментов». Он заключается в определении несущей способности по удельной нагрузке на грунт и изгибающих усилий.
Ширина фундаментной плиты больше размера дома на 10 см. Для арматурной сетки определяют количество стержней в обоих направлениях. Если используют два каркаса, удваивают число прутков.
Чтобы найти, сколько потребуется арматуры для соединений, определяют число сочленений в сетке. Его умножают на длину хомута, равную толщине плиты за вычетом защитного слоя бетона.
Армирование плитного фундаментаИсточник stankotec.ru
Теперь можно рассчитать необходимое количество арматуры, заложив запас около 5%. По сортаменту стали находят ее вес.
Как работает арматура в ленточном фундаменте
Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий.
Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.
При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается.
Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.
Существует горизонтальная (рабочая) и вертикальная арматура. Основные нагрузки принимают горизонтальные стержни.
Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.
Вертикальные стержни выполняют две функции:
- Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
- Частичная компенсация скручивающих усилий.
Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко.
В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.
Они довольно толстые, так как заливка — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой).
Как рассчитать арматуру на фундамент столбчатой конструкции
Основание столбчатого типа широко применяется для строительства различных зданий. Оно состоит из железобетонных опор квадратного и круглого сечения, установленных в углах строения, а также в точках пересечения капитальных стен и внутренних перегородок. Для повышения прочности опорных элементов применяются ребристые стержни сечением 1–1,2 см.
Рассчитать количество арматуры на фундамент столбчатого типа несложно, учитывая следующие данные:
- каркас опорного элемента квадратного профиля формируется из 4 стержней;
- решетка железобетонной опоры круглого сечения выполняется из трех прутьев;
- длина элементов усиления соответствует размерам опорной колонны;
- поперечная обвязка каркаса опорной колонны производится с шагом 0,4–0,5 м.
Алгоритм расчета расхода арматуры фундамента
Алгоритм расчета:
- Определите длину вертикальных стержней в одной опоре.
- Вычислите метраж элементов поперечной обвязки одного каркаса.
- Рассчитайте общую длину, сложив полученные значения.
