Армирование плиты фундамента

Что еще можно рассчитать, имея значение толщины?

Некоторые частные застройщики следуют общепринятым рекомендациям по выбору толщины плиты и не проводят самостоятельные расчеты. Такой способ приемлем в индивидуальном домостроении, если собственник сам берет на себя ответственность за надежность возводимой конструкции.

Таким образом, зная толщину монолита, можно узнать:

• потребность в растворе;
• выбрать шаг армирования и толщину арматуры;
• посчитать количество металлопроката для вязания армирующего каркаса.

Необходимый объем бетонного раствора

Объем бетона находят по обратной формуле:

При этом нужно учитывать свойства бетона и условия его затвердевания. На практике делают запас в размере 20% от расчетного параметра.

Шаг армирования и толщина прута

Схему армирования выбирают по действующим правилам СП 63.13330.2018. Если толщина плиты не превышает 0,15 м, то армирование ведут в один слой. В противном случае армирующий каркас состоит из двух поясов, расположенных по отношению друг к другу на таком расстоянии, чтобы вокруг металлической конструкции оставался защитный слой бетона толщиной не менее 4 см.

Шаг между прутками будет от 20 до 40 см в зависимости от типа проектного сооружения:

• 20 см – для фундамента под каркасные и деревянные дома;
• 30 см – для фундамента под здания из кирпича и других тяжелых строительных материалов.

Под несущими стенами и в местах, где будут увеличена нагрузка на фундамент, шаг между арматурой целенаправленно уменьшают.

Диаметр арматурных прутьев, которые используются для усиления фундаментной плиты, является очень важным параметром. Поэтому необходимо предварительно определить сечение прутьев арматуры.

Чтобы определить минимальный диаметр арматурных прутьев, нужно:

• найти площадь сечения плиты;
• найти допустимую площадь сечения прута, которая будет составлять 15% от площади сечения плиты;
• вычислить суммарную площадь арматуры в одном поясе;
• используя длину плиты и шаг между прутками, найти минимальное сечение арматуры.

Количество арматуры

Количество арматуры легко рассчитать, имея перед собой схему армирования фундамента. Поочередно складывают продольные и перпендикулярные прутки, учитывают размер вертикальных перемычек и количество точек пересечения металлических стержней.

Если каркас состоит из двух поясов, то полученное значение увеличивают в двое. Как правило, арматуру продают на вес, поэтому количественный показатель нужно увеличить на плотность металла и перевести в тонны.

Расчет балки на прочность

Для того чтобы определить подходит балка по прочности или нет, нужно чтобы момент сопротивления балки перекрытия (W), равнялся или был больше требуемого момента (Wтреб ):

Wтреб ≤ W

Но вычислить реальный момент сопротивления балки перекрытия мы не можем, так как не известна ее высота. В этом случае нужно или воспользоваться перебором сечений, исходя из условия, что наиболее оптимальное соотношение высоты к ширине 1,4:1, или же просто принять W = Wтреб, в силу того, что мы не нарушаем условий заданной формулы. Также, после этих манипуляций станет известен параметр h.

Онлайн калькулятор KALK.PRO расчета балки на прочность оперативно вычислит нужное сечение, чтобы перекрытие выдержало расчетную нагрузку БЫСТРО и БЕСПЛАТНО.

Глубина размещения

В большинстве случаев закладка плитной фундаментной основы выполняется с незначительной глубиной. Если проектом не предусмотрены подвалы или подземные парковки, плиту разрешается заливать по уровню земной поверхности.

При наличии подвала или подземного яруса, глубину расположения плиты уточняют с учетом размеров запланированного помещения и значением его высоты.

Основными факторами, определяющими глубину закладки фундаментной плиты, считаются:

• точка промерзания почвы;
• тип почвенного состава;
• создаваемая нагрузка на грунт;
• расположение грунтовой влаги.

Решив возводить плитный фундамент своими руками, размеры котлована определите сами, уточнив число слоев:

• если грунт илистый, то укладывается слой геотекстиля. В иных случаях такая работа не выполняется;
• подушка из щебенки и песка. Значение ее толщины варьируется в пределах пятнадцати – шестидесяти сантиметров и определяется промерзанием земли и ее типовыми отличиями. Если земля промерзает на глубину более метра, следует насыпать около сорока сантиметров песка и до пятнадцати – щебенки. В случае, когда промерзание не превышает метровую отметку, общая высота подушки может составлять тридцать – сорок сантиметров;
• толщина бетонной основы, с помощью которой формируется ровная поверхность под укладку теплоизоляционного материала. Если предстоит строительство небольшого домика, то этот вид работ разрешается не выполнять;
• теплоизоляционный слой. Для теплых районов он достигает десяти сантиметров, для холодных – пятнадцати. Следует также учесть показатель влажности почвенного состава, от которого тоже зависит толщина теплоизоляции.

Расчеты по глубине закладки фундамента выполняются индивидуально, с учетом особенностей участка, отведенного под строительство. В северных районах с нестабильными почвами устраивают котлованы глубиной от восьмидесяти сантиметров до одного метра, при этом вся толщина основания составляет сто – сто двадцать сантиметров. Если строительство ведется по стабильным почвенным составам в районах с теплым климатом, глубины котлована хватит в тридцать – сорок сантиметров. При этом фундаментная основа составляет 0.5 – 0.6 м.

А какой должна быть толщина плиты фундамента на скальном участке? Достаточно двадцати сантиметров.

Как выполнить расчет фундамента?

Толщину бетонной плиты фундамента, как и параметры прочих видов нулевых уровней, следует рассчитать. Взять этот размер из головы чревато тем, что получится слабая основа для здания, способная треснуть в первые морозы, либо чрезмерно толстый массив потребует лишних финансовых затрат.

https://youtube.com/watch?v=32D4NTQ8Vqg

И все же, как рассчитать толщину фундаментной плиты, если решено вести строительные работы своими силами? Алгоритм ваших действий будет выглядеть следующим образом:

• изучается грунтовый состав. В последующих за этим расчетах определяется оптимальная высота плиты, обеспечивающая давление на почвенный состав. При превышении нагрузочных воздействий дом начнет «утопать», а когда этот показатель окажется мал, то зимними пучениями почвы основание может наклонить;
• взяв за основу проектное задание, уточняем общую массу будущего объекта;
• с помощью того же проекта определяем, какова будет площадь плиты фундаментного основания. Далее массу объекта необходимо разделить на значение площади, чтобы получить показатель удельной нагрузки на почву, не учитывая при этом вес самого основания. Полученную цифру следует сравнить с оптимальным показателем удельного давления, установленным стандартами, и найти разницу между этими значениями. Результат умножаем на площадь плитной основы и получаем ее вес;
• массу плиты следует разделить на плотность железобетонного материала (2 500 кг на кубометр), что позволит найти нужный объем плиты, который следует разделить на значение площади, чтобы узнать точную толщину;
• полученный результат округляется до ближайшего значения, кратного пяти сантиметрам. По округленным данным повторно высчитываем вес фундаментной основы, складываем его с аналогичными данными объекта, выясняем расчетное давление на почву. Разница результата при сравнении его со стандартным показателем не должна быть больше или меньше двадцати пяти процентов.

В случае, если толщина основы не превысит пятнадцати сантиметров, здание для заданных условий может оказаться тяжелым. В таком случае придется выполнять геолого-геодезическую разведку и заказывать выполнение расчетов у профессиональных специалистов;

нагрузка от всего веса объекта оказывает воздействие и на бетонную основу в его низшем сечении. С учетом этого уточняется марка бетонного раствора с учетом сохранения его показателя прочности при сжатии. Как правило, это М 200, м 250, либо М 300.

Как видите, сложностей такие расчеты не вызывают. Чтобы понять, какая толщина должна быть у фундаментной плиты, достаточно владеть математическими знаниями на уровне среднего образовательного учреждения и уметь пользоваться калькулятором.

Калькулятор расчета количества основной арматуры для плитного фундамента

При планировании любого фундамента, и плитного – в частности, важно заранее определиться с необходимым количеством материалов для его возведения. Обязательным условием всегда является качественное армирование, которое в данном случае чаще всего представляет собой решетчатую конструкцию из перпендикулярно увязанных прутов с периодическим рельефом, диаметром от 10 мм и выше

Калькулятор расчета количества основной арматуры для плитного фундамента

Армирование при толщине плиты 150 мм и менее выполняется в один ярус, расположенный по центру. Однако чаще приходится сталкиваться с плитами большей толщины, и здесь уже необходимо двухъярусная конструкция. Материала потребуется немало, и в вопросах планирования такого приобретения хорошим помощником станет калькулятор расчета количества основной арматуры для плитного фундамента.

Несколько необходимых разъяснений по порядку проведения вычислений – приведены ниже.

Пояснения по проведению расчетов

Если с шагом установки и диаметром прутьев армирования вопрос решен, то дальнейший расчет сводится к самым обыкновенным геометрическим вычислениям.

Как определиться с оптимальным диаметром прутьев армирования и шагом их укладки?

Для этого на страницах нашего портала размещен специальный калькулятор расчета диаметра арматуры для плитного фундамента – при необходимости, перейдите по указанной ссылке.

• Предоставляется возможность провести расчет для одноярусной или двухъярусной армирующей конструкции.
• В программе расчета учтено, что от краев фундаментной плиты до армирующей конструкции соблюдается необходимый просвет в 50 миллиметров.
• Итоговый результат дается с учетом 10-процентного запаса, который потребуется на создание нахлестов при использовании двух или более прутов в одной линии.
• Результат дается общий в метрах, а затем еще пересчитывается на количество прутов стандартной длины – 11.7 метров.

Необходимо перевести рассчитанное количество в килограммы и тонны?

Некоторые фирмы, реализующие металлопрокат, публикуют свои прайс-листы с ценами, выраженными в стоимости тонны металла. Ничего страшного – специальный калькулятор поможет быстро пересчитать необходимое количество арматуры в его весовой эквивалент .

Калькулятор расчета радиуса лучковой арки

Калькулятор количества бетона для заливки армопояса

Калькулятор расчета количества кирпича для кладки цоколя

Калькулятор расчета количества бетона для установки металлических столбов для забора

Состав бетона для фундамента пропорции — удобные онлайн-калькуляторы

Калькулятор расчета норм приточной вентиляции

Калькулятор количества проволоки для армирования ленточного фундамента

Калькулятор расчета несущей способности винтовых свай

Калькулятор нагрузки на свайный или столбчатый фундамент

Калькулятор количества арматуры для плитного фундамента

Калькулятор расчёта минимальной толщины прутьев для основного армирования плитного фундамента

Калькулятор расчета оптимальной толщины монолитной фундаментной плиты

Преимущества устройства монолитного перекрытия ↑

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

• по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор;
• они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы;
• с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают;
• цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.

К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

Внимание!

Устраивать монолитное перекрытие в доме из газобетона можно исключительно после установки дополнительных опор из бетона или железа. Что же касается деревянных построек, то использование такого типа литья запрещено.

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

Армирование фундаментной плиты

Арматура в фундамент в этом случае укладывается неравномерно. Необходимо усилить конструкцию в местах наибольшего продавливания. Если толщина элемента не превышает 150 мм, то армирование для монолитной плиты фундамента выполняется одной сеткой. Такое бывает при строительстве небольших сооружений. Также тонкие плиты используются под крыльца.

Для жилого дома толщина фундамента обычно составляет 200—300 мм. Точное значение зависит от характеристик грунта и массы здания. В этом случае арматурные сетки укладываются в два слоя друг над другом. При монтаже каркасов необходимо соблюдать защитный слой бетона. Он позволяет предотвратить коррозию металла. При возведении фундаментов величина защитного слоя принимается равной 40 мм.

Диаметр армирования

Перед тем как вязать арматуру для фундамента, потребуется подобрать ее сечение. Рабочий стержни в плите располагаются перпендикулярно в обоих направлениях. Для соединения верхнего и нижнего ряда используют вертикальные хомуты. Общее сечение всех прутов в одном направлении должно составлять не менее 0,3% от площади сечения плиты в этом же направлении.

Если сторона фундамента не превышает 3 м, то минимально допустимый диаметр рабочих прутов назначается равным 10 мм. Во всех остальных случаях он составляет 12 мм. Максимально допустимое сечение — 40 мм. На практике чаще всего используют стержни от 12 до 16 мм.

Перед закупкой материалов рекомендуется посчитать массу необходимой арматуры для каждого диаметра. К полученному значению прибавляют примерно 5 % на неучтенные расходы.

Укладка металла по основной ширине

Схемы армирования монолитной плиты фундамента по основной ширине предполагают постоянные размеры ячейки. Шаг прутьев принимается одинаковым независимо от расположения в плите и направления. Обычно он находится в пределах 200—400 мм. Чем тяжелее здание, тем чаще армируют монолитную плиту. Для кирпичного дома рекомендуется назначать расстояние 200 мм, для деревянного или каркасного можно взять большее значение шага

При этом важно помнить, что расстояние между параллельными прутами не может превышать толщину фундамента более чем в полтора раза

Обычно и для верхнего, и для нижнего армирования используют одинаковые элементы. Но если есть необходимость уложить пруты разного диаметра, то те, которые имеют большее сечение укладывают снизу. Такое армирование плиты фундамента позволяет усилить конструкцию в нижней части. Именно там возникают наибольшие изгибающие силы.

С торцов вязка арматуры для фундамента предполагает укладку П-образных стержней. Они необходимы для того, чтобы связать в одну систему верхнюю и нижнюю часть армирования. Также они предотвращают разрушение конструкции из-за крутящих моментов.

Зоны продавливания

Связанный каркас должен учитывать места, в которых изгиб ощущается больше всего. В жилом доме зонами продавливания будут участки, в которых опираются стены. Укладка металла в этой области осуществляется с меньшим шагом. Это значит, что потребуется больше прутов.

Например, если для основной ширины фундамента использован шаг 200 мм, то для зон продавливания рекомендуется уменьшить это значение до 100 мм. При необходимости каркас плиты можно связать с каркасом монолитной стены подвала. Для этого на этапе возведения фундамента предусматривают выпуски металлических стержней.

Правила выбора материала

От типа арматуры и качества сборки армирующего каркаса напрямую зависит срок службы плитного основания. В задачи инженера при проектировании фундамента входит выбор материала арматуры, а также ее типа и размера сечения. Между стальными и композитными прутьями эксперты советуют делать выбор в пользу первых изделий, поскольку технология их использования достаточно изучена и проверена временем.

Композитные аналоги начали использовать при закладке плитных фундаментов не так давно, при этом производители гарантируют высокие прочностные характеристики изделий, несмотря на их легкий вес. Особого внимания заслуживает стеклопластиковая арматура с поперечными надсечками, прочность которой, согласно заявленным качествам, в 10 раз превышает стальные стержни.

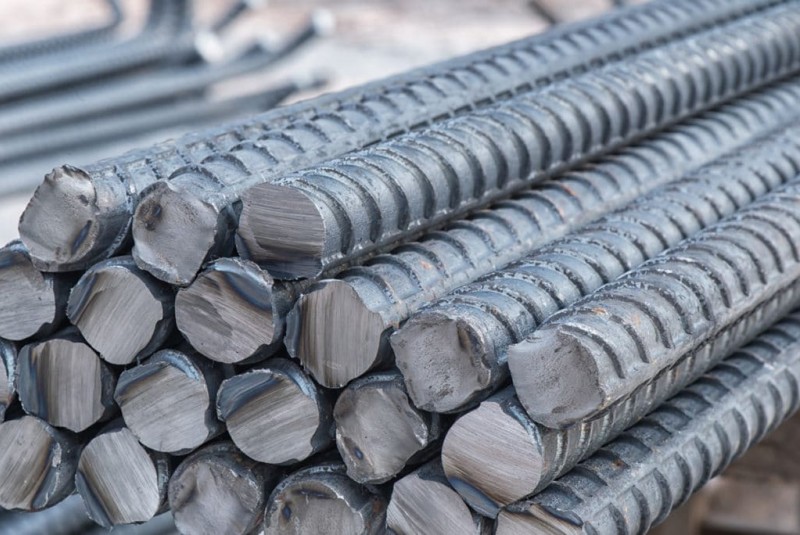

Металл

Основные преимущества стали доказаны временем, поэтому большинство строителей отдают предпочтение этому варианту. Качество металлопроката регламентируется правилами ГОСТ 5781-82.

1. Рифленые прутки – за счет наличия выпуклых элементов, расположенных под углом, поверхность металла надежно схватывается с бетоном.
2. Гладкие прутки – изделия имеют одинаково круглое сечение по всей длине.

По способу изготовления арматура может быть напрягаемой и ненапрягаемой. В первом случае в процессе изготовлены арматуру подвергают предварительному растяжению. Это позволяет частично или полностью устранить растягивающее напряжение от нагрузки.

При проектировании основания сооружения уточняют состав и класс стали. Так, рифленую ненапрягаемую арматуру класса Alll используют в качестве продольных элементов каркаса. При монтаже силовой конструкции напрягаемую гладкую арматуру класса Al применяют в качестве поперечных и П-образных конструктивных элементов.

Помимо класса, учитывают марку арматуры, которая может быть от С1 до С8. Увеличение марки свидетельствует о росте прочностных характеристик за счет добавления легирующих компонентов в состав стали.

Диаметр прутков выбирают, исходя из проектных нагрузок:

• от 10 до 12 мм – при проектировании каркасно-щитовых, деревянных сооружений и домов из пенобетона;
• от 14 до 16 мм – при возведении тяжеловесных конструкций.

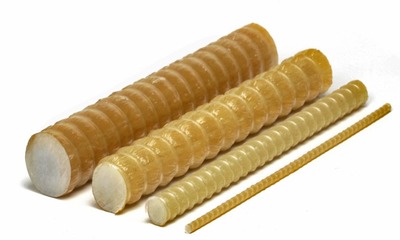

Композит

Композитный материал состоит из волокон различного происхождения, которые связаны в одну структуру за счет полимерной пропитки.

По типу задействованного сырья арматура для фундамента может быть таких типов:

• стекловолоконной;
• базальтопластиковой;
• углеводородной;
• арамидной и т.д.

Поверхность композитной арматуры может быть двух типов:

• условно гладкой – с нанесением мелкозернистого кварцевого песка;
• периодической – с обмоткой стержня полимерным канатам с последующим покрытием термореактивной смолой.

Способы расчета

Необходимые вычисления можно сделать вручную на основе проекта или в режиме онлайн – с помощью удобного калькулятора.

Онлайн калькулятор

Введите в программу данные, касающиеся типа фундамента, габаритов будущего строения, специфики используемого бетона, толщины основания.

Алгоритм расчета основывается на отраслевых нормативах, в результате выводятся сведения о том, сколько материала по длине и массе следует закупить до начала строительных работ. Учитывается также и метод укладки фундамента – плиточный или ленточный.

Трактовка результатов онлайн-подсчета:

• Калькулятор учитывает, что от края плиты до арматуры остается обязательный зазор в 5 см.
• Итоговые вычисления приводятся вместе с 10% запаса – он будет направлен на обустройство нахлестов в случае применения нескольких металлических элементов в одной линии.
• Конечные цифры транслируются в метрах, при желании их можно пересчитать на отдельные пруты – их длина стандартно отмеряется 11,7 м.

Вручную

Чтобы самостоятельно выполнить расчет арматуры под фундамент, необходимо отталкиваться от марки оптимального в данных условиях материала. Если плитное основание собирается на непучинистом грунте (он достаточно прочен, и здесь ничтожны шансы на горизонтальное смещение здания), можно закупить ребристый пруток диаметром не менее 10 мм класса A-I.

Если обустраивается уклон, а также для пучинистых и слабых грунтов применяются прутья большего диаметра – от 14 мм.

Вертикальные связующие между верхней и нижней сеткой создаются с применением гладких изделий класса A-I, достаточно диаметра в 6 мм.

Арматура класса A-I

На итоговые цифры окажет немаловажное влияние и материал, используемый для сборки стен. Деревянные и каркасные конструкции, строения из газобетонных блоков и кирпича создадут разные уровни нагрузки на основание

Согласно общей рекомендации, небольшие, легкие здания могут быть выстроены на фундаменте, армированном прутьями с диаметром в пределах 10-12 мм, под блочные и кирпичные стены закладываются заготовки от 14-16 мм.

Из прутьев собирается сетка со стандартным шагом в 20 см, их располагают крест-накрест по отношению друг к другу. Каждый метр длины строения должен содержать в себе минимум 5 прутьев арматуры. Элементы соединяются между собой перпендикулярно, для перевязки используется мягкая отожженная проволока. Чтобы было удобнее с ней работать, понадобится вязальный пистолет либо крючок для вязки.

Инструкция

Начинать закладку монолитного фундамента следует с разметки, причем основание должно быть идеально ровное. Для этого:

Снимите подручным материалом верхний слой грунта, выровняйте основание при помощи нивелира.
Засыпаем дренажную подушку под будущий монолит: песок и щебень общей высотой около 12 см. отдельно следует утрамбовать щебень, а потом песок. Подушку равномерно поливаем водой.
На этом этапе можно провести необходимые коммуникации, канализацию.
Теперь можно переходить к стяжке плиты: обработка бетонной смесью и битумной смолой.
Обработать плиту гидроизоляционным слоем из любого подходящего для этих работ материала. Швы спаивают лампой или горелкой

Обратите внимание: слой должен свисать с монолита на 50-70 см, так преследуется и вторая цель: защита боков фундамента.
Это необязательное, но желательное действие: утеплить основу монолитного фундамента. Можно использовать долговечные материалы из пенопласта.
Теперь нужно оборудовать опалубку: в нее устанавливаются арматурные штыри, диаметром около 15 мм, и ячеистая сетка с размером ячеек около 20 мм

Нижний край сетки следует опустить от плиты вниз примерно на 5 см, а верхний поднять на то же расстояние.
Подготовительные работы окончены, можно заливать бетонной смесью монолит.
После полного высыхания опалубку снимают, а в целях гидроизоляции ее покрывают защитным слоем.

Конечно, обустройство монолитного фундамента наиболее сложный, по сравнению с другими типами, и несоблюдение порядка и последовательности может привести к плачевным результатам. Но если все сделать правильно, с соблюдением наших советов, то остальных проблем с перекосом окон и дверей у вас не будет никогда.

Глубина залегания плитного фундамента

Первое, что стоит отметить при описании глубины залегания плитного фундамента – это особенности заливки таких монолитных конструкций. Их запрещено устанавливать на пахотных почвах, из-за этого приходится целиком удалять чернозем из котлована. При этом средняя глубина одного слоя равняется 40 сантиметрам (они засыпаются нерудным составом без содержания глины).

Для малозаглубленных плит характерно следующие особенности:

1. Для загородных домов, дач и садовых домиков (где отсутствует отопление) необходима предварительна укладка пенополистирола под отмостку или отдельно взятую плиту;
2. При наличии постоянной отопительной системы в доме, чтобы обезопасить грунт от промерзания, достаточно провести утепление отмостки на глубине 30 сантиметров (для полной ликвидации причин вспучивания);
3. Самый бюджетный вариант возведения такого рода конструкции – при плите, заглублённой ниже отметки промерзания. Однако этот способ подойдет только для построек с подвальным помещением или цокольным этажом.

Монолитный фундамент для дома с цокольным этажомИсточник pallazzo.su
