Расчет балки

Типы и виды деревянных перекрытий — классификация

1. По назначению

Основное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно, должны выдерживать значительную нагрузку.

Совет. Если под первым этажом будет располагаться гараж или большой подвал лучше делать деревянное перекрытие по металлическим балкам. Поскольку деревянные подвержены гниению и не всегда могут выдержать значительную нагрузку. Или же уменьшить расстояние между балками.

Принцип конструктивного устройства может быть независимым или являться продолжением крыши, т.е. частью стропильной системы. Первый вариант более рационален, т.к. является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.

Конструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка. Пространство между ними заполняется тепло- и звукоизоляционными материалами, с обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном, а сверху застилается половой доской.

2. По виду

Деревянные балки перекрытия также различаются между собой, и каждый вид имеет свои преимущества.

Цельные (цельномассивные) деревянные балки перекрытия

Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.

Межэтажные перекрытия по деревянным балкам, могут быть выполнены цельными только при незначительной длине пролета (до 5 метров).

Клееные деревянные балки перекрытия

Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.

За счет повышенной прочности деревянные клееные балки применяются в тех случаях, когда требуется выдержать повышенную нагрузку на перекрытие.

Преимущества клееных балок:

• высокая прочность;
• возможность перекрывать большие пролеты;
• легкость монтажа;
• незначительный вес;
• длительный срок службы;
• отсутствие деформации;
• пожарная безопасность.

Максимальная длина деревянной балки перекрытия такого вида достигает 20 метров погонных.

Поскольку клееные деревянные балки имеют гладкую поверхность, их часто не зашивают снизу, а оставляют открытыми, создавая в комнате стильный дизайн интерьера.

Формулы для определения изгиба балки

При расчете необходимо учесть силу сопротивления материала, из которого изготовлена конструкция. И только после этого рисуется схема, где указывается сила давления на балку.

Таким образом происходят измерения для вычисления изгибаИсточник novainfo.ru

Процесс расчета выглядит следующим образом:

1. Используя формулу площади прямоугольной фигуры S=b*h, определяется сечение балки, а так же берется ко вниманию ее длина L;
2. На балку воздействует сила давления Q, которая изгибает ее в центре, а ее концы образуют угол θ. Обязательно учитывается изначальное положение конструкции f;
3. В схеме концы импровизированной балки установлены совершенно свободно, при этом опоры установлены стационарно. В этом случае нет реакции, как в случае горизонтального закрепления конструкции, и концы балки перемещаются в свободном направлении.

Изгиб предмета под давлением определяется формулой Е=R/Δ. В этом случае Е – это показатель, который берется из справочника, R – сила давления на предмет, Δ – это показатель, который получается в процессе изгиба.

Имея все необходимые показатели можно узнать, какой будет инерция, для этого используется формула:

Δ = Q/(S·Е)

Если же нагрузка будет равномерна по всей длине балки. То нужно использовать такую формулу:

Δ = q·h/(S·Е).

После всех этих вычислений, приходит черед к определению изгиба по системе Юнга. То есть, балку изгибают таким образом, что ее концы выворачиваются в разные стороны, при этом имеют разные куты изгиба. В таком случае в формуле обе части нужно умножить на число L и тогда получается следующее равенство:

Δ*L = Q·L/(b·h·Е)

Формулы можно найти в справочникеИсточник pol-exp.com

Если рассматривать вариант, где балка с одной стороны будет стабильно зафиксирована, а на втором конце будет равновесие, то формула будет выглядеть следующим образом Mmax = q*L*2/8. Если использовать эту величину в формуле для определения изгиба балки, то получится следующее равенство:

Δх = M·х/((h/3)·b·(h/2)·Е).

Момент инерции, который вычисляется b·h2/6 можно условно обозначить W. Таким образом, формула будет иметь совершенно другой вид:

Δх = M·х/(W·Е), где W=M/E.

Чтобы узнать точные показатели изгиба балки, необходимо рассчитать две величины:

• момент прогиба;
• инерцию.

Кроме того, на прогиб имеет огромное влияние условие, при котором концы балок будут либо зафиксированы, либо находиться в свободном положении. Обязательно учитывается способ давления оказываемого на предмет, а так же в каких местах оказывается это давление и как оно распределяется по всей балке.

Все приведенные выше формулы можно использовать только в том случае, когда давление равномерно распределено по всей площади предмета. В том случае, когда нагрузка припадает только на одно определенное место, расчет проводится при помощи интегралов.

Правильные расчеты – гарантия прочности конструкцииИсточник remontik.org

Таким образом, для точного определения изгиба балки следует все делать в следующей последовательности:

1. В первую очередь составляется подробная схема предмета, который будет исследоваться;
2. Измеряются все параметры балки и обязательно учитывается сечение;
3. Определить каким будет максимальное давление на балку, а так же вычислить в каком месте будет оно оказано сильнее всего;
4. Обязательно нужно проверить материал из которого изготовлена балка на прочность.
5. Обязательно определить жесткость предмета.

О расчете прогиба балки в видео:

Заключение

Перед началом строительства все профессиональные проектировщики проводят расчет изгиба балки и определяют расстояние между лагами. Поскольку именно от этих манипуляций зависит прочность будущего дома. Это можно сделать и с помощью онлайн-калькулятора, но для отчетности перед заказчиком необходимо предоставить все цифры документально. Поэтому все операции в показателями и величинами делаются последовательно вручную на бумаге.

К чему приводит неправильный расчёт лаг для пола каркасного дома

Интернет полон отзывов о том, как прогибаются, скрипят и пружинят полы в каркасных домах. Слезливых текстов и видео на эту тему полным-полно.

Благодаря этой профанации и популизму уже сформировалось широко распространённое мнение о том, что каркасный дом – это плохо.

Несмотря на то, что негативных отзывов много, в них нет одной важной детали – правдивого рассказа о том, что на самом деле эти каркасники построены либо бракоделами из разрекламированных компаний, либо руками проходимцев из непонятно где найденных бригад

Как и нет понятного объяснения тому, на что обратить внимание при монтаже перекрытия каркасного дома вцелом и какие параметры лаг для пола каркасного дома важны в частности. Многие пытаются делать правильно, но…. …мне, например, не всё в этих видео нравится

Мягко говоря…

…мне, например, не всё в этих видео нравится. Мягко говоря…

Собственно в данной статье будет показан простейший способ расчёта лаг пола и будет рассказано о главном параметре, влияющем на качество и надёжность перекрытий каркасного дома.

Важно

Следует отметить, что лаги (балки) это всего лишь одна из составляющих конструкции перекрытия каркасного дома. В качественном перекрытии должны быть использованы все элементы конструкции и все они по параметрам должны быть подобраны друг к другу.

Инструкция к калькулятору

Наш сервис предоставляет на выбор два вида расчета однопролетных балок перекрытия. В первом случае, вам предлагается рассчитать сечение балки при известном шаге между ними, во втором случае, вы можете узнать рекомендуемое значение шага между балками при выбранных характеристиках сечения. Разберем работу калькулятора на примере, когда ваша задача заключается в нахождении сечения балки.

Для расчета вам понадобится знать ряд обязательных начальных параметров. В первую очередь это характеристики самой балки:

• ширина сечения (толщина), мм;
• длина пролета балки (на изображении BLN), м;
• вид древесины (сосна, ель, лиственница…);
• класс древесины (1/К26, 2/К24, 3/К16);
• пропитка (есть, нет).

В случае, если вы не знаете толщину предполагаемой балки, в первом блоке следует выбрать пункт «Известно соотношение высоты сечения балки к её ширине — h/b» и указать значение 1,4. Эта наиболее оптимальная величина, которая получена эмпирическим методом и указывается во многих справочниках.

Затем нужно указать условия, в которых будет эксплуатироваться перекрытие:

• температурный режим (< 35 °C .. > 50 °C);
• влажностный режим;
• присутствуют постоянные повышенные нагрузки или нет.

После этого, сконфигурируйте конструкцию и заполните поля калькулятора:

• длина стены дома по внутренней стороне, м;
• шаг между балками, см;
• полная длина балки (на изображении BFL), м;
• нагрузка на балку, кг/м2 ;
• предельный прогиб в долях пролета.

При необходимости впишите стоимость одного кубометра древесины, для того чтобы узнать общую стоимость всех пиломатериалов.

Также, обратим внимание, что обычно шаг балки не делают меньше 0,3 м, так как это нецелесообразно с экономической точки зрения и больше 1,2 м, так как возможен прогиб чернового пола со всеми вытекающими последствиями. Когда вы нажмете кнопку «Рассчитать», сервис произведет расчет балки онлайн и выведет на экране рекомендуемые значения сечения подобранной балки

Когда вы нажмете кнопку «Рассчитать», сервис произведет расчет балки онлайн и выведет на экране рекомендуемые значения сечения подобранной балки.

Кроме того, в блоке «Результаты расчета» вы сможете узнать:

• параметры балки при расчете на прочность;
• параметры балки при расчете на прогиб;
• максимальный прогиб балки, см.

Квалифицированный расчет перекрытия по деревянным балкам — залог долговечности сооружения и безопасность для вашей семьи.

Как правильно установить балочные элементы

При возведении здания из кирпича, при выполнении кладки для установки несущих деталей в стенах выполняются проемы для установки концов горизонтальных опор. По принятым правилам величина опоры конца опорной детали должна быть не менее 15 сантиметров. Установка переводов должна быть строго горизонтальной, что контролируется строительным уровнем. При необходимости регулировки положения под ее концы можно устанавливать плашки или регулировочные проставки. Для деревянных перекрытий обязательна установка гидроизоляции из одного или двух слоев рубероида.

Это защитит материал от переувлажнения, сопровождаемого процессами гниения. С этой же целью деревянные детали обрабатываются противобактериальными препаратами. Для снижения горючести применяются противопожарные пропитки. Свободное пространство, образующееся по ходу установки конца опоры, нужно заполнить утепляющими материалами.

Как произвести онлайн расчет

Рассмотрим порядок подсчета при использовании перекрытия из древесины – наиболее популярного материала для индивидуального и малоэтажного строительства. Эти наиболее сложные математические задачи лучше выполнять с использованием калькулятора из интернета с высокой степенью вероятности получения достоверного результата.

Расчет на прогиб (изгиб) – алгоритм расчета

Для выполнения этой операции разработан определенный порядок. Расчет балки на прогиб и изгиб производится следующим образом:

1. Составляется схема нагружения.
2. Определяются основные размеры опоры.
3. Производится вычисление максимально допустимой нагрузки на эту деталь.
4. При необходимости определяется величина прочности на значение прогибающего момента.
5. Рассчитывается максимально возможный прогиб опорного элемента при данном нагружении.

При вычислении допустимой нагрузки учитываются следующие показатели:

• вес метрового образца перекрытия;
• масса перекрытия в приложении к одному квадратному метру;
• расстояние между опорными балками в метрах.

Учитывая важность точности результат расчета балки на прогиб / изгиб, лучше воспользоваться онлайн-калькулятором, где учтены все характеристики и особенности конструкции перекрытия. Особо важно выполнение расчета балки на прочность

По получении конечного результата нужно учесть необходимость в определенном запасе прочности перекрытия, регламентированного соответствующими СНиП.

Если максимальная распределенная нагрузка превышает показатели прочности материала опоры, необходимо изменить геометрические параметры опоры и пересчитать по новым данным. Величина прогиба зависит также от материала, из которого она изготовлена. Калькулятором предусмотрена также порода древесины, из которой она изготавливается.

Нужно заметить, что этот вид вычисления относится к наиболее сложным математическим операциям в строительстве и часто неподвластен даже инженерам. Поэтому расчет балки на изгиб лучше выполнять с использованием онлайн-калькулятора. А учитывая, что составители калькуляторов тоже люди, им свойственно ошибаться, лучше перепроверить его дополнительно на разных программах. Только вот оценку результата придется выполнять самому. Для этого нужно, как минимум, владеть методикой построения эпюр нагрузок.

Для страховки конструкторы часто вводят на консолях дополнительные упоры в виде укосин, если это возможно.

Онлайн расчет статически неопределимой балки

Опорное основание такого типа считается таковым в том случае, когда к нему нельзя применить уравнение равновесия. Это возможно при том случае, когда на ферме отсутствуют промежуточные шарниры и имеются шарнирные опоры по концам, один из которых является жестко защемленным, а второй оснащается подвижным шарниром.

Алгоритм онлайн просчета предполагает построение эпюр нагрузок в трех плоскостях и представляет собой сложную математическую задачу. Поэтому имеет смысл воспользоваться специальным онлайн калькулятором из интернета и получить конечный результат без особых затрат времени.

Нужно заметить, что выполнение расчетов такого уровня сложности является частным случаем при проектировании нестандартных строений. Чаще всего используются типовые конструкции, где опорные элементы просчитаны заранее. Кроме того, наличие различного рода строительных онлайн калькуляторов упрощает задачу выполнения расчетов. Их использование оправдано, когда возникают сомнения в правильности выбора материалов.

Примеры использования сервиса

Чтобы лучше понимать, как происходит онлайн расчет консольной балки, вне зависимости от количества опор и сосредоточенной или распределенной нагрузки, воспользуйтесь примером решенной задачи, выполненной через наш сервис.

В целом, пользователи легко поймут особенности работы программы. Помощниками являются всплывающие окна при наведении на какое-либо значение, что позволит лучше понять расчетные схемы. Также для удобства можно выбрать любой язык: русский, украинский и английский. Поэтому, если вы знакомы с терминами на любом из этих языков, понять материал не составит труда.

В первую очередь вам потребуется выбрать задачу из приведенных ниже:

Далее рассмотрим пример расчета первой задачи, выбранной из предложенного выше окна.

Расчет производится в несколько этапов. Вначале пользователю необходимо выбрать режим расчета: по нагрузкам или по усилиям (по умолчанию стоит режим по нагрузкам), после чего ввести геометрические параметры балки и действующие нагрузки/действующие усилия (в зависимости от выбранного режима). Слева представлена панель, которая позволяет сохранять результаты расчетов в .json и .pdf, а также облегчает ввод ранее сохраненных в программе нагрузок. Кроме того, здесь находится контактная информация автора, ссылки на методики и доступ к секции комментариев.

Расчет выглядит следующим образом:

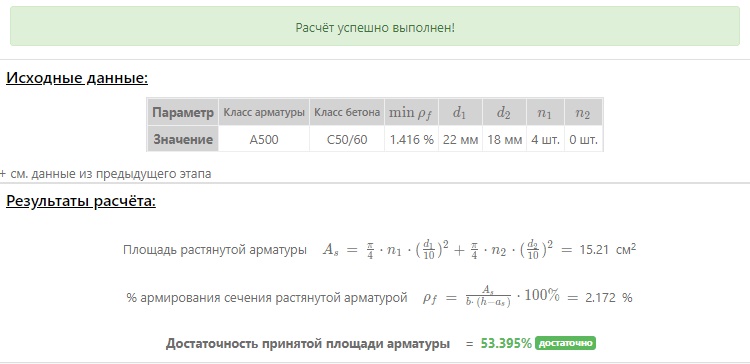

После ввода данных, вам нужно будет рассчитать необходимую площадь рабочей арматуры нормальных сечений. Здесь также понадобится ввести некоторые данные: класс арматуры и бетона, армирование.

В результате получается расчет с показателями в процентном соотношении о принятой площади арматуры:

Потом очередь за определением прогиба:

Пользователь получает результат по запасу жесткости методом линеаризации, максимальной кривизне, уточненной методике. Также в процентном соотношении.

Наступает очередь определения ширины раскрытия трещин. Можно выбрать функцию на уровне центра арматуры или растянутой грани.

После чего программа покажет пользователю, образовываются ли трещины или нет, а также уровень запаса:

Последний этап в примере расчета в консольной или другой балке – это расчет армированных наклонных сечений:

При невыполнении какого-либо из условий программа оповестит об этом пользователя, отметив несоответствие красным цветом.

Как рассчитывать балки на прочность

Расчет балки на прогиб, калькулятор для которого можно найти в интернете, можно произвести следующими методами:

• Рассчитать максимальную нагрузку, которую способна выдержать заданная схема;
• Подобрать сечение;
• Проверочный перерасчет по максимальным значениям напряжения.

Для наглядности следует рассмотреть общий принцип подбора сечения двутавра, расположенной на двух опорах. Загрузка происходит равномерно распределенной нагрузкой или сосредоточенной силой.

Последовательность действий

Для начала расчета балки на прогиб калькулятором необходимо определить точку, в которой будет максимальное значение момента. Все будет зависеть от того, какая схема представлена в задаче. Наиболее популярны следующие схемы:

1. Заделка — шарнир;
2. Заделка — заделка;
3. Шарнир — шарнир;
4. Заделка — свободный конец.

Остальные варианты являются в той или иной степени разновидностями вышеуказанных схем.

Как только вы нашли изгибающий момент, по таблице ищется момент сопротивления Wx указанного сечения по формулам, которые указываются в соответствующих таблицах. При делении максимального момента изгиба на момент сечения можно отыскать максимальное значение напряжения, которое необходимо сравнить с напряжением, которое максимально выдерживает определяемая конструкция.

Сравнение полученных напряжений с напряжением материалов

Онлайн-расчет балки на прочность сопровождается сравнением полученного значения напряжения в сечении с максимально возможным. Здесь необходимо смотреть на таблицу материалов, из которых производятся такие конструкции.

Если материал пластичен, то максимальное напряжение схемы будет равно пределу текучести материала. К таковым относят алюминий, сталь, иные металлы. Хрупкие же материалы по типу чугуна имеют максимальное значение напряжения, равное пределу прочности. Для каждого конкретного материала имеется свое максимальное значение, которое можно найти в таблицах в специальной литературе.

Построение эпюр при изгибе

Приступим к построению эпюр при изгибе.

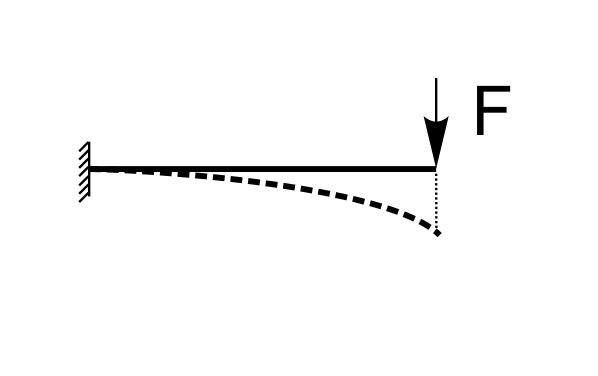

Для простоты, возьмем балку защемленную с одной стороны и свободным краем балки с другой стороны (про виды опор и опорные реакции видео урок, а текст напишу чуть позже). Почему так проще? Потому, что при таком способе закрепления не придется определять опорные реакции. Не будет такой необходимости. Дальше будет понятно почему.

консольная балка, испытывающая изгиб

На рисунке изображена одна продольная ось, а поперечное сечение не изображается. Что эта за ось? Это та ось, на которой не будет деформаций (нейтральный слой, выше на рисунке). Для сечений, которые простой формы, типа круг, квадрат, прямоугольник, двутавр или сложных составных форм — эта линия всегда проходит через главные центральные оси (опять же пока видео урок «моменты инерции«, а позже статью напишу). Чтобы построить эпюры достаточно и этого.

для расчета балки на изгиб берем такую исходную схему

Итак, со схемой для расчета определились теперь перейдем непосредственно к самому расчету.

Метод сечений при изгибе

Необходимое время: 10 минут.

Метод сечений при изгибе, сопромат

1. Первый вопрос расчета, что мы хотим найти? Построить эпюры изгибающего момента и поперечной силы. А что это такое? Это внутренние усилия, возникающие при деформации изгиба.
2. Как мы поступаем когда нам нужно заглянуть внутрь, чтобы найти внутренние усилия? Мы делаем сечение и рассматриваем равновесие отсеченной части.
3. Записываем аналитические выражения изменения величин для изгибающего момента и поперечной силы Рассматривая сечение видим внешние и внутренние усилия, записываем проекции для поперечной силы и сумму моментов для изгибающего момента. А затем строим графики. Это и есть эпюры моментов и поперечных сил, так они строятся в сопромате

Покажем сечение на балке и дадим к нему некоторые пояснения:

балка, сила на консоли и проведено сечение на расстоянии x

Обычно эта схема рисуется одним цветом, но чтобы в тексте было проще описывать — я разделил на три цвета.

Начало координат оси x берем под силой F. Т.е. под этой силой x =0. Положительное направление оси здесь удобно брать влево, в сторону где расположена остальная часть балки. Соответственно x изменяется от нуля до полной длины балки. Только в этих пределах балка существует.

Сечение, которое обозначено на схеме «ядовито зеленым цветом»

Расчет прогибов балки

Посмотрим, как пользоваться методом начальных параметров на примере простой балки, которая загружена всевозможными типами нагрузок, чтобы максимально охватить все тонкости этого метода:

Реакции опор

Для расчета нужно знать все внешние нагрузки, действующие на балку, в том числе и реакции, возникающие в опорах.

Если ты не знаешь, как определять реакции, то рекомендую изучить данный материал, где я как раз рассказываю, как они определяются на примере этой балки:

Распределенная нагрузка

Метод начальных параметров, который будем использовать чуть позднее, работает только в том случае, когда распределенная нагрузка доходит до крайнего правого сечения, наиболее удаленного от начала системы координат. Конкретно, в нашем случае, нагрузка обрывается и такая расчетная схема неприемлема для дальнейшего расчета.

Если бы нагрузка была приложена вот таким способом:

То можно было бы сразу приступать к расчету перемещений. Нам же потребуется использовать один хитрый прием – ввести дополнительные нагрузки, одна из которых будет продолжать действующую нагрузку q, другая будет компенсировать это искусственное продолжение. Таким образом, получим эквивалентную расчетную схему, которую уже можно использовать в расчете методом начальных параметров:

Приступим непосредственно к самому расчету прогиба балки. Рассмотрим наиболее интересное сечение в середине пролета, очевидно, что это сечение прогнется больше всех и при расчете на жесткость такой балки, рассчитывалось бы именно это сечение. Обзовем его буквой – C:

Относительно системы координат записываем граничные условия. Учитывая способ закрепления балки, фиксируем, что прогибы в точках А и В равны нулю, причем важны расстояния от начала координат до опор:

\

\

Записываем уравнение метода начальных параметров для сечения C:

\

Произведение жесткости балки EI и прогиба сечения C будет складываться из произведения EI и прогиба сечения в начале системы координат, то есть сечения A:

\

Напомню, E – это модуль упругости первого рода, зависящий от материала из которого изготовлена балка, I – это момент инерции, который зависит от формы и размеров поперечного сечения балки. Также учитывается угол поворота поперечного сечения в начале системы координат, причем угол поворота дополнительно умножается на расстояние от рассматриваемого сечения до начала координат:

\

Учет внешней нагрузки

И, наконец, нужно учесть внешнюю нагрузку, но только ту, которая находится левее рассматриваемого сечения C. Здесь есть несколько особенностей:

Сосредоточенные силы и распределенные нагрузки, которые направленны вверх, то есть совпадают с направлением оси y, в уравнении записываются со знаком «плюс». Если они направленны наоборот, соответственно, со знаком «минус»:

Моменты, направленные по часовой стрелке – положительные, против часовой стрелки – отрицательные:

Все сосредоточенные моменты нужно умножать дробь:

\

Все сосредоточенные силы нужно умножать дробь:

\

Начало и конец распределенных нагрузок нужно умножать на дробь:

\

Откуда такие цифры и степени взялись? Все эти вещи вытекают при интегрировании дифференциального уравнения упругой линии балки, в методе начальных параметров все эти выводы опускаются, то есть он является как бы упрощенным и универсальным методом.

Формулы прогибов

С учетом всех вышеописанных правил запишем окончательное уравнение для сечения C:

\

Поэтому, чтобы найти прогиб, составим второе уравнение для сечения B, из которого можно определить угол поворота сечения A. Заодно закрепим пройденный материал:

\

Упрощаем уравнение:

\

Выражаем угол поворота:

\

Подставляем это значение в наше первое уравнение и находим искомое перемещение:

\

Вычисление прогиба

Значение получили в общем виде, так как изначально не задавались тем, какое поперечное сечение имеет рассчитываемая балка. Представим, что металлическая балка имеет двутавровое поперечное сечение №30. Тогда:

\

Определение нагрузки

Перекрытие совместно с находящимися на нем предметами создает деревянным балкам определенную нагрузку. Точно ее высчитать можно только в проектных организациях. Примерный расчет делают калькулятором, пользуясь следующими рекомендациями:

• Чердаки утепленные минватой и подшитые доской отличаются минимальной нагрузкой, примерно 50 кг/м2. Расчет нагрузки выполняют по формуле: значение запаса прочности — 1,3 умножают на показатель максимальной нагрузки — 70.
• Если вместо минваты применяется более тяжелый теплоизолятор и массивная подшивная доска, нагрузка увеличивается в среднем до 150 кг/м2. Определить общую нагрузку можно следующим образом: значение запаса прочности умножается на средний показатель нагрузки и ко всему приплюсовывается размер требуемой нагрузки.
• Делая расчет для мансарды, нагрузку допускают до 350 кг/м2. Это связно с тем, что добавляется вес пола, мебели и др.

С этим определением разобрались, теперь идем далее.

sopromatguru (сопромат гуру)

Основной конкурент вышеописанного сервиса – сопромат гуру.

В чем плюсы гуру?

• Сайт позволяет подбирать размеры поперечных сечений, удовлетворяющие условиям прочности. Причем, допустимое напряжение задает сам пользователь;
• Можно прикладывать сосредоточенные усилия под любыми углами;
• Тем самым есть возможность вывода эпюр продольных сил, в отличие от первого сервиса.
• Тем самым есть возможность вывода эпюр продольных сил, в отличие от первого сервиса.
• Можно прикладывать треугольные/трапециевидные распределенные нагрузки.

В чем минусы?

• Для вывода подробного расчета балки, необходимо заплатить.
• Нет возможности рассчитать перемещения поперечных сечений: прогибы и углы поворотов. В отличие от первого сайта.

Сервис для автоматизации расчета балки онлайн

Если нужно получить исключительно верные данные в короткие сроки для возведения каких-либо сооружений, решения различных задач и т.д., то специальный калькулятор станет отличным решением проблемы, когда на ручные методы нет времени или желания.

При разработке данной программы расчета использовались:

• формулы сопротивления материалов различного вида;
• справочная информация по каждому типу металла;
• геометрические характеристики различных элементов;
• справочная информация по подбору сечения балки.

Система делает построение эпюр, которое наглядно демонстрирует результаты в виде графиков, что показывают распределение нагрузки на различные элементы. Притом используя данные реакции, можно построить различные статистически определимые балки. При отсутствии промежуточных шарниров балки могут быть двух типов:

• конструкция, что базируется на двух шарнирных опорах (следует отличать от промежуточных);
• с жестким защемлением, т.е. закрепленная, с одной стороны.

Стоит заметить, что все расчетные данные носят теоретический характер. Таким образом, практические результаты могут несколько отличаться, что связано со множеством условий. Впрочем, расчет балки в данной программе может стать основной для правильно построенных величин, при вычислении необходимой конструкции.

Калькулятор балок можно использовать в следующих случаях:

• расчеты стропил, бруса, перекрытия, однопролетной или двухпролетной рамы, бревна, и т.д.;
• балки с различными особенностями: наклонные, опорные, с жестким защемлением и т.д.,

для которых необходимо подобрать оптимальное соотношение прочности армирующих материалов на растяжение и прочности бетона на сжатие.

Все это относится к расчету изгибаемых конструкций из железобетона, которые имеют прямоугольное сечение. При расчете консольной балки используется метод сопротивления железобетона.

Сервис позволяет получить расчеты с приведенными формулами, эпюрами усилий, а также произвести подбор сечений балки. Кроме того, информация подана подробно в программе, чтобы пользователи могли без проблем сориентироваться в различных функциях.

В перспективе мы планируем также расширить возможности приложения и добавить расчет металлоконструкций, где для проведения просчета должна быть указана длина металлической консольной балки и вид нагрузок.
