Общие сведения

Разновидности и типы деревянных перекрытий

С каждой разновидность стоит ознакомиться подробнее.

Подвальное

Такие конструкции обязательно должны иметь высокие показатели прочности, выдерживать большие усилия, потому что балки послужат базой для обустройства пола. Если в проекте жилых домов предусмотрен гараж или подвал для автомобиля, то деревянные виды брусков заменяют на несущие металлические конструкции. Это связано со скорость разрушения древесины от влияния высокого уровня влаги. Альтернативой можно считать уменьшение дистанции между балок перекрытия и обработка элементов из древесины посредством антисептика.

Чердачное

Перекрытие устанавливают вне зависимости от стропильной кровельной системы или является ее продолжением. Лучшие технические свойства у первого варианта. Обустраивать независимое перекрытие более рационально, и такая конструкция будет улучшать звукоизоляционные свойства дома в целом, а еще является пригодной к ремонтам.

Межэтажное

Балочная конструкция перекрытия внутри каркасного дома обладает определенными особенностями. Одна из сторон деревянного бруса применяется в роли элементом опоры для фиксации потолка, а вторая (т.е. верхняя часть) используется в роли лаг для установки покрытия пола. Межбалочное пространство в межэтажном перекрытии заполняют посредством минеральной ваты или иным материалом для тепловой изоляции, обязательно используется пароизоляционная мембрана. В нижней части пирога фиксируют листы гипсокартона, а сверху все нужно застилать деревянный дощатый пол.

Преимущества и недостатки

У брусков из древесины, которые применяют для обустройства перекрытий, есть определенные слабые и сильные стороны. Основными достоинствами балок, сделанных из досок, можно считать:

• Ест возможность производить (при необходимости) ремонт перекрытия при эксплуатационном процессе жилого строения.
• Высокая скорость выполнения монтажных работ без использования подъемных механизмов.
• Возможность установки дощатых полок без дополнительных подготовительных работ.
• Красивый, эстетичный внешний вид.
• Минимальный конструкционный вес каждого из элементов, что уменьшает нагрузку на несущие стены и основание строения.

Расчет деревянной балки на прочность крайне важен. Из недостатков конструкций из древесины следует выделить следующее:

• Деформация и конструкционная усадка в результате резких температурных перепадов или под влиянием высокого уровня влажности.
• Меньшие показатели в плане прочности при сравнении с железобетонными или металлическими изделиями.

Обратите внимание, что устройство перекрытия из древесины возможно на ограждающих газобетонных конструкциях, кирпичных или на стене из любого иного материала. https://www.youtube.com/embed/tKQXz2Po0YU

Расчет балок перекрытия

Самостоятельный расчет деревянной балки перекрытия – это долгое и нудное занятие, которое обязывает вас знать основы инженерных дисциплин и сопромата. Без определенных навыков и знаний, вручную подобрать материал, рассчитать необходимое сечение или шаг балки – не просто тяжело, а порой и невозможно. Тем не менее, мы попытаемся вам рассказать об основных характеристиках, которые нужны для вычислений и по какому алгоритму работает наш калькулятор.

Виды балок

В настоящее время, деревянные балки, используемые для изготовления перекрытий, можно разделить на два принципиально разных вида:

• цельные;
• клееные.

Исходя из названия становится понятно, что в первом случае, это будет цельный кусок древесины определенного типа сечения (чаще всего это брус на 2 или 4 канта), во втором случае, это клееная балка из досок или шпона LVL.

Несмотря на низкую стоимость, по ряду объективных причин, деревянные балки из цельной древесины в последнее время используются все реже. Качественные показатели этого материала значительно уступают клееному дереву: низкий модуль упругости способствует появлению больших прогибов в середине пролета (особенно это становится заметно при расстоянии между несущими стенами более 4 метров), при высыхании на балках появляются продольные трещины, которые приводят к уменьшению момента инерции прогиба, отсутствие пропитки подвергает древесину воздействиям вредителей и гниения.

Благодаря современным технологиям, клееные балки не имеют подобных недостатков. Их структура однородна и волокна ориентированы по всем направлениям – повышается общая прочность и модуль упругости материала, он получает защиту от растрескивания, а специальная пропитка обеспечивает повышенный уровень пожаробезопасности и устойчивости к влаге. Эти балки разрешено использовать при проемах в 6-9 м и можно рассматривать, как полноценный аналог железному перекрытию.

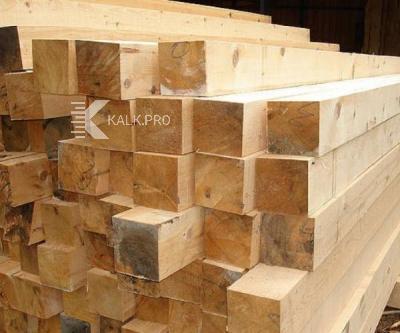

Цельная деревянная балка

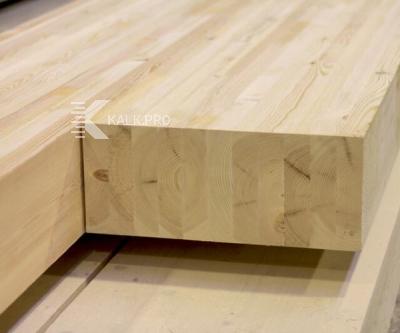

Клееная балка из досок

Клееная балка из шпона

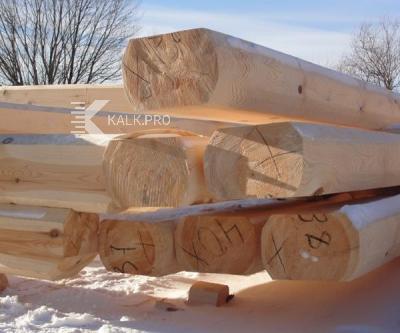

Обрезанное бревно

Подбор сечения балки

Для того чтобы подобрать сечение балки самостоятельно вручную, нужно иметь огромный багаж знаний в сфере сопромата, ведь вам потребуется применять на практике большое количество формул и коэффициентов, поэтому для начинающего мастера это достаточно сложная и не совсем нерациональная задача. Наш калькулятор должен помочь произвести приблизительный расчет деревянного перекрытия и сэкономить значительное количество времени. Однако пользователь должен понимать, что ни одна программа не заменит настоящего специалиста, так как принцип работы сервиса построен на обработке стандартных табличных величин и не может учитывать конкретных ситуаций.

Расчет балок перекрытия из дерева намного проще выполнить с помощью нашего калькулятора. Вам не нужно держать в голове много формул и переживать за неприведенную ошибку!

Эффективность использования

Спрос на такие изделия во время строительных работ объясняется определенными преимуществами:

• существенная несущая способность позволяет возводить опалубку под перекрытия больших площадей;
• стоят балки относительно не дорого, позволяют снизить количество прочих материалов. К примеру, двутавр снижает общую массу конструкции и исключает некоторые монтажные части опалубочной системы и опорные элементы;

• балка бдк для опалубки не покрывается трещинами, не деформируется и не раскалывается;
• если запилить замок и применять обычные болты, то балки можно сращивать;
• даже от воздействия влаги балки сохраняют свои первоначальные геометрические формы;
• элементы отличаются экологичностью, способны противостоять воздействию осадков, вредных паразитов и т. п.;
• легкий вес элементов позволяет исключить использование грузоподъемной техники, ускоряет выполнение монтажных работ, увеличивая рентабельность строительства;
• высококачественное изделие можно эксплуатировать длительный срок.

Пример расчета деревянной балки перекрытия.

Расчет выполняется в соответствии со СНиП II-25-80 ( СП 64.13330.2011) «Деревянные конструкции» и применением таблиц .

Исходные данные.

Требуется рассчитать балку междуэтажного перекрытия над первым этажом в частном доме.

Материал — дуб 2 сорта.

Срок службы конструкций — от 50 до 100 лет.

Состав балки — цельная порода (не клееная).

Шаг балок — 800 мм;

Длина пролета — 5 м (5 000 мм);

Пропитка антипиренами под давлением — не предусмотрена.

Расчетная нагрузка на перекрытие — 400 кг/м2; на балку — q_р = 400·0,8 = 320 кг/м.

Нормативная нагрузка на перекрытие — 400/1,1 = 364 кг/м2; на балку — q_н = 364·0,8 = 292 кг/м.

Расчет.

1) Подбор расчетной схемы.

Так как балка опирается на две стены, т.е. она шарнирно оперта и нагружена равномерно-распределенной нагрузкой, то расчетная схема будет выглядеть следующим образом:

2) Расчет по прочности.

Определяем максимальный изгибающий момент для данной расчетной схемы:

М_max = q_p·L2/8 = 320·52/8 = 1000 кг·м = 100000 кг·см,

где: q_p — расчетная нагрузка на балку;

L — длина пролета.

Определяем требуемый момент сопротивления деревянной балки:

W_треб = γ_н/о·M_max/R = 1,05·100000/121,68 = 862,92 см3,

где: R = R_и·m_п·m_д·m_в·m_т·γ_сc = 130·1,3·0,8·1·1·0,9 = 121,68 кг/см2 — расчетное сопротивление древесины, подбираемое в зависимости от расчетных значений для сосны, ели и лиственницы при влажности 12% согласно СНиП — таблицы 1 и поправочных коэффициентов:

m_п = 1,3 — коэффициент перехода для других пород древесины, в данном случае принятый для дуба (таблица 7 ).

m_д = 0,8 — поправочный коэффициент принимаемый в соответствии с п.5.2. , вводится в случае, когда постоянные и временный длительные нагрузки превышают 80% суммарного напряжения от всех нагрузок.

m_в = 1 — коэффициент условий работы (таблица 2 ).

m_т = 1 — температурный коэффициент, принят 1 при условии, что температура помещения не превышает +35 °С.

γ_сс = 0,9 — коэффициент срока службы древесины, подбирается в зависимости от того, сколько времени вы собираетесь эксплуатировать конструкции (таблица 8 ).

γ_н/о = 1,05 — коэффициент класса ответственности. Принимается по таблице 6 с учетом, что класс ответственности здания I.

В случае глубокой пропитки древесины антипиренами к этим коэффициентам добавился бы еще один: m_a = 0.9.

С остальными менее важными коэффициентами вы можете ознакомится в п.5.2 СП 64.13330.2011.

Примечание: перечисленные таблицы вы можете найти здесь.

Определение минимально допустимого сечения балки:

Так как чаще всего деревянные балки перекрытия имеют ширину 5 см, то мы будем находить минимально допустимую высоту балки по следующей формуле:

h = √(6W_треб/b) = √(6·862,92/5) = 32,2 см.

Формула подобрана из условия W_балки = b·h2/6. Получившийся результат нас не удовлетворяет, так как перекрытие толщиной более 32 см никуда не годится. Поэтому увеличиваем ширину балки до 10 см.

h = √(6W_треб/b) = √(6·862,92/10) = 22,8 см.

Принятое сечение балки: bxh = 10×25 см.

3) Расчет по прогибу.

Здесь мы находим прогиб балки и сравниваем его с максимально допустимым.

Определяем прогиб принятой балки по формуле соответствующей принятой расчетной схеме:

f = (5·q_н·L4)/(384·E·J) = (5·2,92·5004)/(384·100000·13020,83) = 1,83 см

где: q_н = 2,92 кг/cм — нормативная нагрузка на балку;

L = 5 м- длина пролета;

Е = 100000 кг/см2 — модуль упругости. Принимается равным в соответствии с п.5.3 СП 64.13330.2011 вдоль волокон 100000 кг/см2 и 4000 кг/см2 поперек волокон не взирая на породы при расчете по второй группе предельных состояний. Но справедливости ради нужно отметить, что модуль упругости в зависимости от влажности, наличия пропиток и длительности нагрузок только у сосны может колебаться от 60000 до 110000 кг/см2. Поэтому, если вы хотите перестраховаться, то можете взять минимальный модуль упругости.

J = b·h3/12 = 10·253/12 = 13020,83 см4 — момент инерции для доски прямоугольного сечения.

Определяем максимальный прогиб балки:

f_max = L·1/250 = 500/250 = 2,0 см.

Предельный прогиб определяется по таблице 9 , как для междуэтажных перекрытий.

Сравниваем прогибы:

f_балки = 1,83 см < f_max  = 2,0 см — условие выполняется, поэтому увеличения сечения не требуется.

Вывод: балка сечением bxh = 10×25 см полностью удовлетворяет условиям по прочности и прогибу.

Расчет балки на прогиб (изгиб)

Методика определения прогиба балки значительно проще. При распределенной нагрузке, применяется формула:

Прогиб балки (формула): f = (5 × q × l4 ) / (384 × E × I)

• q – величина нагрузки на перекрытие;
• l – величина пролета перекрытия;
• E – модуль упругости;
• I – момент инерции.

Первые два параметра нам известны, модуль упругости для древесины обычно принимается равным 100 000 кгс/м², хотя это и не всегда так, а момент инерции, в зависимости от формы сечения, рассчитывается по разным формулам. Для прямоугольника:

Момент инерции (формула): I = b × h3 /12

• b – ширина балки;
• h – высота балки.

Собирая все в кучу, мы получим итоговую формулу расчета прогиба балки:

Прогиб балки (итоговая формула): f = (5 × q × l4 ) / (384 × E × (b × h3 / 12))

После того, как вы получите искомое значение, нужно сравнить его с величиной допустимого (предельного) прогиба балки в долях от пролета. Этот параметр устанавливается СНиП II-25-80 «Деревянные конструкции»:

Элементы конструкций	Максимальный прогиб балки, не более
1. Балки междуэтажных перекрытий	L/250
2. Балки чердачных перекрытий	L/200
3. Перекрытия при наличии стяжки/штукатурки	L/350

Например, для межэтажных перекрытий при длине пролета равной 400 см мы получим условие – 400/250, т.е. предельно возможный изгиб в данной ситуации 1,6 см.

Если ваше значение f превышает его, необходимо изменять сечение балки в большую сторону, до тех пор, пока оно не станет меньше величины предельного прогиба.

Наш калькулятор прогиба деревянной балки сам подберет нужные параметры сечения и избавит вас от сложных громоздких вычислений.

Конечные параметры балки

После того, как вы подберете сечение при расчете на прочность и прогиб/изгиб, можно будет определить минимально допустимые параметры балки.

Предположим, что при расчете на прочность вы получили сечение – 165х150 мм, а при расчете на прогиб – 239х150 мм. Очевидно, что в подобной ситуации следует выбирать наибольшую величину, то есть значение на прогиб, поскольку если вы сделаете ровно наоборот, перекрытие выдержит нагрузку, но очень сильно деформируется и ни о каком ровном потолке не может быть и речи.

В результате расчета несущей способности деревянной балки, мы используем сечение равное 239х150 мм, но тут сталкиваемся с очередной проблемой – балок такого размера серийно никто не производит. В этом случае нужно производить округление обязательно в большую сторону, обычно кратно 50 мм, т.е. нам подойдет балка 250х150 мм. В некоторых ситуациях, можно обратиться к ГОСТ 24454-06, в нем указаны все типовые размеры материалов.

Расчет балки онлайн без знания сопромата – одно из главных преимуществ сервиса KALK.PRO.

Порядок расчёта

Определить шаг балок деревянного перекрытия, их размеры и количество помогает предварительный расчёт. Перед проведением таких операций необходимо:

• провести замеры пролёта между несущими стенами жилого здания;
• рассчитать нагрузку, которую будет испытывать перекрытие после монтажа;

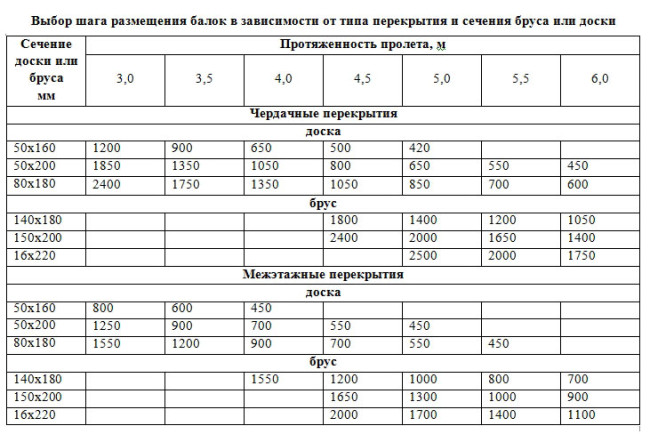

• провести расчёт сечения и шага балок по специальным таблицам.

Длина балок основания для устройства крыши состоит из размера пролёта и необходимой величины запаса в пределах 10–15 см для устройства надёжного перекрытия при опоре на стену. Длина пролёта – расстояние между внутренними частями противоположных стен в жилом доме или любой другой постройке. Самым популярным вариантом в частном строительстве считается расстояние от 2,5 до 4 м. При величине пролёта больше 6 м для монтажа перекрытия используются деревянные фермы.

Точные расчёты может выполнить только специализирующаяся на этом строительная организация. При самостоятельных вычислениях отталкиваются от следующих значений:

• общая нормативная нагрузка на квадратный метр перекрытия при использовании утеплителя (минеральной ваты) составляет 130 кг/м2;
• при использовании толстых досок и тяжёлого теплоизоляционного материала нормативная нагрузка увеличивается до 150 кг/м2, общая с учётом коэффициента безопасности 1,3 – до 245 кг/м2;
• в мансардном помещении на перекрытие действуют временные нагрузки от установки мебели или перемещения людей – общая нагрузка составит 350 кг/м2;
• общая нагрузка для междуэтажных пролётов не менее 400 кг/м2.

Все указанные величины считаются базовым значением для дальнейших расчётов.

Создание монолитного перекрытия по профлисту

При проектировании перекрытия по профлисту, требуется выполнять все условия СНиП, посвященные металлическим конструкциям, а также конструкциям из бетона и железобетона.

Монолитные плиты по профлисту применяются:

• при возведении высотных строений;
• общедоступных и индустриальных строений и комплексов с большим разбросом нагрузок;
• когда у конструкций нетрадиционные пролеты и размер шага, или слишком много отверстий и проемов;
• при восстановительных работах и обустройстве рабочих участков.

Плиты с 1 пролетом и с приоткрытой снизу наружной арматурой в формате металлического профилированного листа, отличаются способностью выдерживать открытый огонь в течение получаса. При этом неразрезанные плиты с множеством пролетов, а также с размещенной по всему периметру арматурой, выдерживают огонь в течение 45-ти минут и более.

Применяемый в роли арматуры профлист должен обладать защитным слоем (оцинкованным либо иным), делающим его невосприимчивым к коррозии. При обустройстве монолитного перекрытия по профлисту можно использовать тяжелые марки бетона с традиционным либо мелкозернистым наполнителем, и показателем прочности на сжатие не менее B15. Металлические прогоны производятся методом сварки из проката – листовой либо профилированной стали.

В базе подобного перекрытия находится плита из железобетона, заливаемая бетоном по профлисту и используемая в качестве поверхностной арматуры, когда бетон накопит нужный уровень прочности. В качестве опоры перекрытию могут служить прогоны, выполненные из стали или железобетона, и стенки из кирпича или бетона. Пролет плиты подбирается размером 1,5-6 метров. Можно сделать пролет большего размера, если речь идет об обустройстве временных опор на этапе заливки бетоном и накопления прочности. Профлисты нужно состыковывать по длине вплотную на прогонах, без перехлеста. По ширине профлист состыковывается методом перехлеста боковых сторон. Чтобы усилить перекрытие в конкретном месте или всю конструкцию разом, надо установить добавочную стержневую, сетевую и каркасную арматуру.

Толщина бетонированной полки плиты над профлистами рассчитывается в соответствии с требуемыми параметрами деформации и прочности, а кроме того, исходя из технических и финансовых соображений. Данный параметр не может составлять менее 3 см, а при неимении бетонной стяжки в напольных конструкциях – минимум 5 см. Профлист укладывают широкими гофрами книзу. Если диаметр отверстия поперек настила не более 50 см, тогда требуется усилить конструкцию, установив в прилегающие к отверстию гофры арматурные стержни вдоль, потом эти стержни отводятся за прогонные оси; также арматурные стержни могут устанавливаться поперек, так, чтобы окаймлять отверстие, будучи отведенными на 2-3 гофра за границы подрезки с обеих сторон. Если диаметр поперечного отверстия гофр профлиста выше 50 см, надо в монолитной конструкции сделать по окружности отверстия добавочные элементы балочной клетки, необходимые для переноса нагрузки со слабого места с отверстием на прогоны.

В процессе строительства именно металлический профлист выполняет функцию несущего элемента. При проведении вычислений определяют, насколько он жесткий и прочный, при этом его рассматривают в качестве металлического гибкого элемента с тонкими стенками, действующего на нагрузку от собственного веса настила, веса бетонного слоя и специфических нагрузок при монтаже, в которые входят вес строителей и оборудования, употребляемого в ходе установки плит перекрытия. В процессе эксплуатации роль несущего элемента отдается плитам из железобетона, в которых профнастил используется как внешняя арматура.

Расчет несущих балок

Расчет нагрузок

Общая нагрузка рассчитывается суммированием постоянной и переменной нагрузки, определённых с учётом нормативных коэффициентов. При практических расчётах сначала задаются определённой конструкцией, включающей и предварительную раскладку балок определённого сечения, а затем корректируют, исходя из полученных результатов. Так что на первом этапе выполните эскиз всех слоёв «пирога» перекрытия.

1. Собственная удельная масса перекрытия

Удельная масса перекрытия складывается из составляющих её материалов и делится на горизонтальную суммарную длину балок перекрытия. Для расчёта массы каждого элемента нужно рассчитать объём и умножить на плотность материала. Для этого воспользуйтесь таблицей 2.

Таблица 2

Наименование материала	Плотность или насыпная плотность, кг/м3
Асбоцементный лист	750
Базальтовая вата (минеральная)	50–200 (от степени уплотнения)
Берёза	620–650
Бетон	2400
Битум	1400
Гипсокартон	500–800
Глина	1500
ДСП	1000
Дуб	655–810
Ель	420–450
Железобетон	2500
Керамзит	200–1000 (от коэффициента вспенивания)
Керамзитобетон	1800
Кирпич полнотелый	1800
Линолеум	1600
Опилки	70–270 (от фракции, породы дерева и влажности)
Паркет, 17 мм, дуб	22 кг/м2
Паркет, 20 мм, щитовой	14 кг/м2
Пенобетон	300–1000
Пенопласт	60
Плитка керамическая	18 кг/м2
Рубероид	600
Сетка проволочная	1,9–2,35 кг/м2
Сосна	480–520
Сталь углеродистая	7850
Стекло	2500
Стекловата	350–400
Фанера клееная	600
Шлакоблок	400–600
Штукатурка	350–800 (от состава)

Для древесных материалов и отходов плотность зависит от влажности. Чем выше влажность — тем тяжелее материал.

К постоянным нагрузкам относятся и перегородки (стены), удельный вес которых принимается ориентировочно 50 кг/м2.

2. Переменная нагрузка

Обстановка комнаты, люди, животные — всё это переменная нагрузка на перекрытие. Согласно табл. 8.3 СП 20.13330.2011, для жилых помещений нормативная распределённая нагрузка составляет 150 кг/м2.

3. Суммарная нагрузка

Суммарная нагрузка не определяется простым сложением, необходимо принять коэффициент надёжности, который по тому же СНиП (п. 8.2.2) составляет:

• 1,2 — при удельной массе меньше 200 кг/м2;
• 1,3 — при удельной массе больше 200 кг/м2.

4. Пример расчета

1 — балка; 2 — доска; 3 — утепленный линолеум 5 мм

Расчет постоянной удельной нагрузки на площадь комнаты (5 х 3 = 15 м2) приведен в таблице 3.

Таблица 3

Материал	Объем, м3	Плотность, кг/м3	Масса, кг	Удельная нагрузка, кг/м2
Брус (сосна)	9 х 0,15 х 0,1 х 3,3 = 0,4455	500	222,75	14,85
Доска (сосна)	15 х 0,04 = 0,6	500	300	20,0
Фанера	15 х 0,01 = 0,15	600	90	6,0
Линолеум	15 х 0,005 = 0,075	1600	120	8,0
Минвата	15 х 0,12-0,405 = 1,395	100	139,5	9,3
Итого:				58,15
С учетом k = 1,2				70

Переменная нагрузка — 150 х 1,2 = 180 кг/м2.

Общая нагрузка — 70 + 180 = 250 кг/м2.

Расчетная нагрузка на балку (qр) — 250 х 0,6 м = 150 кг/м (1,5 кг/см).

Расчёт допустимого прогиба

Принимаем допустимый прогиб межэтажного перекрытия — L / 250, т. е. для трёхметрового пролёта максимальный прогиб не должен превышать 330 / 250 = 1,32 см.

Так как балка обоими концами лежит на опоре, расчёт максимального прогиба ведётся по формуле:

h = (5 х qр х L4) / (384 х E х J)

где:

• qр — расчетная нагрузка на балку, qр = 1,5 кг/см;
• L — длина балки, L = 330 см;
• Е — модуль упругости, Е = 100 000 кг/см2 (для древесины вдоль волокон по СНиП);
• J — момент инерции, для бруса прямоугольного сечения J = 10 х 153 / 12 = 2812,5 см4.

Для нашего примера:

h = (5 х 1,5 х 3304) / (384 х 100000 х 2812,5) = 0,82 см

Полученный результат по сравнению с допустимым прогибом имеет 60% запас, что представляется чрезмерным. Следовательно, расстояние между балками можно увеличить, снизив их количество и повторить расчёт.

В заключение предлагаем посмотреть видео о расчёте перекрытия по деревянным балкам с помощью специальной программы:

рмнт.ру

Расчет деревянного бруса для перекрытия: на что обратить внимание

До расчетов и покупки рекомендовано обратить внимание на типы перекрытий. Брус для надежной связки строительных конструкций, бывает следующих видов:

• Балки. Массив квадратного или прямоугольного сечения, уложенный с шагом от 60 см до 1 м. Стандартная длина – 6 м, на заказ изготавливаются балки до 15 м.
• Ребра. Балки, напоминающие широкую (20 см) и толстую доску (7 см). Шаг укладки на ребро не более 60 см. Стандартная длина – 5 м, под заказ – 12 м.

Ребра перекрытия для одноэтажных построек

Комбинация двух типов бруса. Наиболее надежные перекрытия, служащие опорой для пролетов, до 15 м.

Сначала определяется прогиб балки, максимальное напряжение в опасном сечении и коэффициент запаса прочности. Если значение коэффициента получается меньше 1, то это значит, что прочность не обеспечена. В этом случае необходимо изменить условия расчета (изменить сечение балки, увеличить или уменьшить шаг, выбрать другую породу древесины и т.д.)

	Длина балок, м
Шаг укладки, м	2,0	3,0	4,0	5,0
0,6	75*100	75*200	100*200	150*225
1	75*150	100*175	150*200	175*250

Когда нужное сечение найдено требуется рассчитать его кубатуру. Это произведение длины, ширины и высоты. Далее по проекту находим количество балок перекрытия и умножаем на полученный результат.

Брус

Расчёт деревянной балки занимает основное место в строительном процессе

Виды строительных балок из дерева

Разделение на виды основано на определении сечения детали:

1. Цельные пиленые деревянные детали;

• Круглое бревно, представляют собой участки ствола дерева очищенные от сучьев и коры. Длина от 3 метров до 6 метров. Диаметр допускается от 140 мм и более. Подходят для монтажа несущих конструкций в виде стропил и ферм.
• Брус с квадратным сечением. Применяются для перекрытий, монтажа ростверка фундамента и устройства мауэрлата кровли. По длине используется не более 6 метров, при этом учитывается опорная часть в 200 мм.

1. Сборные клееные пиломатериалы;

• Клееный брус с квадратным сечением. Отличается повышенной прочностью. Изготавливается в фабричных условиях. Выдерживает нагрузки при длине до 12 метров. Производится из высушенного материала посредством склеивания нескольких досок между собой под прессом. При изготовлении удаляются сучки из древесины и ликвидируются другие изъяны, которые ослабляют обычную деталь. При этом сохраняются все основные технические характеристики древесины.
• Двутавровые деревянные балки. Редко используемый материал по причине дорогой стоимости. Изготавливается из двух прямоугольных брусков склеенных между собой перпендикулярно деревянной перемычкой. Проявляет самые высокие показатели по прочности.

Материал, используемый для изготовления деревянных балок

Основным материалом для бруса применяется древесина хвойных пород;

• древесина сосны,
• пихта редко используется как пиломатериал.
• материал из ели,
• лиственница,
• тисовая древесина не уступает по прочности сосне.

При хороших местных условиях по наличию чернолесья, для материала изготовления балок перекрытия применяется породы широколиственных деревьев;

• древесина дуба,
• клён,
• берёза,
• бук лесной,

Положительные характеристики древесного материала

• По прочности не уступает материалу из металла и бетона.
• Не нарушает экологическую обстановку.
• Долгий срок службы.
• Красиво выглядит.
• Недорогой материал.
• Быстро монтируется.

Отрицательные качества деревянного бруса

• Высокая горючесть, перед применением требуется обработка специальными составами препятствующими возгорание.
• Непозволительно попадание влаги. В противном положении возможна деформация, возникновение очагов плесени и гниения, приводящие к разрушению.

Места применения балок из древесины

• Перекрытия подвальных помещений и цокольных этажей. В последующем снизу производится подшивка доской и укладка утепляющего материала. Сверху по балке устраиваются полы.
• Потолочное перекрытие отделяет пространство комнат от чердачного пространства.
• Из деревянных балок монтируется остов кровли, как основных деталей. Мауэрлат с опорой на него стропильного бруса и дополнительными опорными деталями.
