Расчет диаметра трубы для водоснабжения и отопления

Основным критерием подбора трубы отопления является ее диаметр. От этого показателя зависит, насколько эффективным будет обогрев дома, срок эксплуатации системы в целом. При малом диаметре в магистралях может возникнуть повышенное давление, которое станет причиной протечек, повышенной нагрузки на трубы и металл, что приведет к проблемам и бесконечным ремонтам. При большом диаметре теплоотдача системы отопления будет стремиться к нулю, а холодная вода будет просто сочиться из крана.

Пропускная способность трубы

Диаметр трубы напрямую влияет на пропускную способность системы, то есть в данном случае имеет значение количество воды или теплоносителя, проходящего через сечение в единицу времени. Чем больше циклов (перемещений) в системе за определенный промежуток времени, тем эффективнее происходит обогрев. Для труб водоснабжения диаметр влияет на исходное давление воды – подходящий размер будет только поддерживать напор, а увеличенный – снижать.

По диаметру подбирают схему водопровода и отопления, количество радиаторов и их секционность, определяют оптимальную длину магистралей.

Так как пропускная способность трубы является основополагающим фактором при выборе, следует определиться, а что, в свою очередь, влияет на проходимость воды в магистрали.

Расход	Пропускная способность
Ду трубы	15 мм	20 мм	25 мм	32 мм	40 мм	50 мм	65 мм	80 мм	100 мм
Па/м — мбар/м	меньше 0,15 м/с	0,15 м/с	0,3 м/с
90,0 — 0,900	173	403	745	1627	2488	4716	9612	14940	30240
92,5 — 0,925	176	407	756	1652	2524	4788	9756	15156	30672
95,0 — 0,950	176	414	767	1678	2560	4860	9900	15372	31104
97,5 — 0,975	180	421	778	1699	2596	4932	10044	15552	31500
100,0 — 1,000	184	425	788	1724	2632	5004	10152	15768	31932
120,0 — 1,200	202	472	871	1897	2898	5508	11196	17352	35100
140,0 — 1,400	220	511	943	2059	3143	5976	12132	18792	38160
160,0 — 1,600	234	547	1015	2210	3373	6408	12996	20160	40680
180,0 — 1,800	252	583	1080	2354	3589	6804	13824	21420	43200
200,0 — 2,000	266	619	1151	2486	3780	7200	14580	22644	45720
220,0 — 2,200	281	652	1202	2617	3996	7560	15336	23760	47880
240,0 — 2,400	288	680	1256	2740	4176	7920	16056	24876	50400
260,0 — 2,600	306	713	1310	2855	4356	8244	16740	25920	52200
280,0 — 2,800	317	742	1364	2970	4356	8566	17338	26928	54360
300,0 — 3,000	331	767	1415	3076	4680	8892	18000	27900	56160

Факторы влияния на проходимость магистрали:

1. Давление воды или теплоносителя.
2. Внутренний диаметр (сечение) трубы.
3. Общая длина системы.
4. Материал трубопровода.
5. Толщина стенок трубы.

На старой системе проходимость трубы усугубляется известковыми, иловыми отложениями, последствиями коррозии (на металлических изделиях). Все это в совокупности снижает со временем количество воды, проходящей через сечение, то есть подержанные магистрали работают хуже, чем новые.

Примечательно, что этот показатель у полимерных труб не меняется – пластик гораздо менее, чем металл, позволяет шлаку накапливаться на стенках. Поэтому пропускная способность труб ПВХ остается такой же, как и в день их монтажа.

Для чего это необходимо

А в действительности — для чего нужен расчет диаметров труб отопления? Из-за чего просто-напросто не взять трубы заведомо избыточного размера? Так как тем самым мы обезопасим себя от чрезмерно медленной циркуляции в контуре.

Увы, у для того чтобы подхода имеется пара больших недочётов.

Материалоемкость и цена погонного метра растет пропорционально квадрату диаметра. Затраты будут далеко не копеечными.

Что не менее важно, увеличившийся диаметр трубопровода свидетельствует повышение количество теплоносителя и выросшую тепловую инерционность системы. Она будет продолжительнее прогреваться и продолжительнее остывать, что не всегда нужно

Наконец, при открытой прокладке толстых труб отопления они не очень-то украсят помещение, а при скрытой — увеличат глубину штроб в стенках либо толщину стяжки на полу.

Способы расчета удельного веса

• длины;
• высоты, ширины или диаметра;
• толщины стенок.

Поэтому указывается как масса объема (в м. кв.) профильной или цилиндрической формы, наполненной однородной сталью с необходимой плотностью (в кг/м. куб.). Длина трубы при определении ее удельной массы равняется один метр. Для стального трубопроката, при любых расчетах, плотность состава, из которого он сделан, постоянно принимается за величину 7850кг/м. куб. Чтобы определить вес одного метра стальной трубы (удельный вес) выбирают один из таких способов:

• по расчетным формулам;
• при помощи таблиц, где искомые данные указаны для стандартных размеров трубного проката.

В любом случае полученные данные являются только теоретическим расчетом. Это объясняется следующими причинами:

• при расчетах часто приходится округлять рассчитанные значения;
• при расчетах форма трубы подразумевается геометрически правильной, то есть, не учитываются наплывы металла на сварочном стыке, закругления в углах (для профильного проката), уменьшение или превышение размеров относительно типовых в пределах допустимых ГОСТ;
• плотность разных марок стали отличается от 7850 кг/м. куб. и для многих сплавов разница довольно значительна при определении веса большого количества трубной продукции.

При помощи специальных таблиц определяют максимально приближенный теоретический показатель удельного веса трубопроката, так как при их составлении использовались сложные математические формулы, которые максимально учитывали технологию производства и геометрию изделий. Чтобы воспользоваться данным вариантом расчета, вначале по имеющимся данным о трубопрокате определяют его тип. После находят в справочной литературе соответствующую этому металлопрокату таблицу или ГОСТ на этот сортамент.

Табличный вариант расчета хорош тем, что он не требует выполнения каких-то расчетов, что исключает при вычислениях вероятность допущения математической ошибки. Но этот способ подразумевает наличия специальной литературы. Наиболее универсальный вариант – это использование математических формул. Этот способ можно применять в любых условиях, даже, так сказать «полевых», вдали от возможностей и благ цивилизации.

Определение удельного веса трубы по формулам

Как уже выше говорилось, в основе расчета находится определение объема сырья, израсходованного для производства одного метра трубопроката. Затем данную величину нужно умножить на плотность состава (в случае со сталью на 7850кг/м3). Искомый объем определяют таким способом:

• Рассчитывают объем части трубы длиной в один метр по ее внешним размерам. Для чего определяют площадь сечения трубы, которую умножают на длину, в нашем случае на 1 метр.
• Рассчитывают объем полой части трубы длиной 1 метр. Для чего вначале определяют размеры полости (для круглого изделия внутренний диаметр рассчитывают, вычитая от внешнего диаметра двойную толщину стенки, а для профильного трубопроката – определяют высоту и ширину внутреннего диаметра, вычитая двойную толщину от внешних размеров). После, по полученным результатам делают расчет, аналогичный указанному в первом пункте.
• В конце, от первого результата вычитают второй, это и является объемом трубы.

Все подсчеты делаются только после перевода исходных показателей в килограммы и метры. Определение объема круглого и цилиндрического сечения труб происходит по такой формуле:

V = RхRх3,14хL, где:

• V – объем;
• R – радиус;
• L – длина.

Еще одна несложная формула, но уже для стальных круглых труб:

Вес =3.14х(D – T)хTхLхP, где:

• D – внешний диаметр;
• T – толщина стенки;
• L – длина;
• P – плотность стали.

данные нужно перевести в миллиметры

Удельный вес = (A–T)хTх0.0316

Для прямоугольных труб:

Удельный вес = (A+B–2хT)хTх0.0158

То есть, чтобы определить точный вес материала можно использовать специальные таблицы, где указана масса труб с учетом сечения, диаметра и иных показателей. Если под рукой нет этой таблицы, то всегда можно использовать специальный калькулятор, где для расчета искомых величин достаточно только ввести необходимые данные, такие как толщину стенок и тип сечения конструкции. Каким образом определять удельную массу каждый выбирает сам.

https://youtube.com/watch?v=z4AjL8HmOcw

В чем суть выбора элементов отопления?

В основном, когда осуществляется подбор труб для отопления, чаще всего задаются вопросы: какие трубы лучше, из какого материала, какое сечение выбрать, как рассчитать? Для получения достойного ответа первым делом нужно определиться, что для вас более важно: стоимость всей системы отопления либо соответствие требованиям, предъявляемым к размеру трубы? Для начала определимся с материалом. Все трубы, используемые в системах отопления, условно можно разделить на два вида:

• металлические (черный металл, нержавейка, бронза, медь, латунь);
• полимерные (полиэтилен, металлопластик, ПВХ, полипропилен).

Даже специалисты не назовут вам идеального материала для отопления, так как любой из вышеперечисленных имеет свои достоинства и недостатки. Единственным вариантом, полностью исключающим использование в качестве труб отопления, считается ПВХ, так как он не выдерживает высокие температурные режимы. Менее восприимчив к высоким температурам полипропилен, но и он не рекомендуется для использования в системах отопления. Итак, выбирать придется один из следующих вариантов.

Металлопластиковые трубы имеют очень высокие эксплуатационные качества.

Выбирая металлопластиковые трубы для отопления, обращайте внимание на маркировку. Трубы должны выдерживать минимальное давление 6,6 атм при температуре 95Со

Это небольшое сопротивление потоку жидкости, простота монтажа, устойчивость к температурам до 130 градусов при условии кратковременного повышения

Еще одним плюсом можно считать гибкость и возможность размещения за стенами либо мебелью. Следующий вариант — полиэтилен. Такие трубы при нагреве подвергаются растяжению, значит, не обойтись без использования дополнительных крепежей. Если же участок достаточно длинный, то необходимо воспользоваться компенсационными петлями, которые будут принимать на себя трубный изгиб в процессе вытягивания под воздействием высоких температур. Это все отличия от металлопластикового варианта. Можно отметить, что любые пластиковые трубы не создают дополнительного шума, это тоже относится к их преимуществам. Отличным вариантом для отопления считаются трубы из меди

Это небольшое сопротивление потоку жидкости, простота монтажа, устойчивость к температурам до 130 градусов при условии кратковременного повышения. Еще одним плюсом можно считать гибкость и возможность размещения за стенами либо мебелью. Следующий вариант — полиэтилен. Такие трубы при нагреве подвергаются растяжению, значит, не обойтись без использования дополнительных крепежей. Если же участок достаточно длинный, то необходимо воспользоваться компенсационными петлями, которые будут принимать на себя трубный изгиб в процессе вытягивания под воздействием высоких температур. Это все отличия от металлопластикового варианта. Можно отметить, что любые пластиковые трубы не создают дополнительного шума, это тоже относится к их преимуществам. Отличным вариантом для отопления считаются трубы из меди.

Они ничем не уступают металлопластиковым аналогам, а можно считать, что многие характеристики на порядок выше. Специалисты считают медь идеальным материалом для отопления, срок службы такой системы достигает 100 лет. Но как недостаток можно отметить высокую теплопроводимость (что не является недостатком при устройстве системы теплого пола), а также очень высокую стоимость. Отопительная система из нержавеющей стали не пользуется особенной популярностью, так как монтаж довольно сложный, если сравнивать с другими трубами. Нержавеющая сталь на порядок дешевле меди, но не обладает достаточной гибкостью и теплопроводностью.

Двухтрубный контур в частном доме

Для начала немного обобщим. Возьмём для примера расчет диаметра труб из полипропилена для отопления в частном доме. В основном для контура применяют изделия сечением 25 мм, а отводы к радиаторам ставят 20 мм. Благодаря тому, что размер труб для отопления в частном доме, использованных в качестве патрубков к батареям меньше, происходят следующие процессы:

скорость теплоносителя растет; улучшается циркуляция в радиаторе ; батарея прогревается равномерно, что важно при нижнем подключении. Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм

Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм.

Чтобы убедиться в вышеуказанных данных, можно провести расчет диаметра труб для отопления частного дома самостоятельно. Для этого потребуются следующие значения:

Зная количество отапливаемых квадратных метров, мы можем рассчитать мощность котла и какой диаметр трубы выбрать для отопления. Чем мощнее нагреватель, тем большего сечения изделия можно использовать с ним в тандеме. Для обогрева одного квадратного метра помещения потребуется 0,1 кВт мощности котла. Данные справедливы если потолки составляют стандартные 2,5 м;

Показатель зависит от региона и утепления стен. Суть в том, что чем больше теплопотери, тем мощнее должен быть нагреватель. Чтобы обойти сложные вычисления, которые в приблизительном расчете неуместны, просто нужно добавить 20% к мощности котла, рассчитанной выше;

скорость воды в контуре.

Допускается скорость теплоносителя в диапазоне от 0,2 до 1,5 м/с. При этом в большинстве расчетов диаметра труб для отопления с принудительной циркуляцией принято брать среднее значение в 0,6 м/с. При такой скорости исключается появление шума от трения теплоносителя об стенки;

насколько остывает теплоноситель.

Для этого от температуры подачи отнимают температуру обратки. Естественно, точных данных вы не можете знать, тем более что находитесь на этапе проектирования. Поэтому оперируйте средними данными, которые составляют 80 и 60 градусов, соответственно. Исходя из этого, теплопотери составляют 20 градусов.

Теперь сам расчет как подобрать диаметр трубы для отопления. Для этого возьмем формулу, в которой изначально есть две постоянные величины, сумма которых составляет 304,44.

Условный проход контура, возведённый в квадрат = 304,44 х (квадратура помещения х 0,1 кВт + 20%) / теплопотери теплоносителя / скорость потока.

Последнее действие – это извлечение корня квадратного из полученного результата. Для наглядности посчитаем, какого диаметра трубы использовать для отопления частного дома с одним этажом площадью 120 м 2 :

304,44 х (120 х 0,1 + 20%) / 20 / 0,6 = 368,328

Теперь вычислим корень квадратный из 368,328, что равно 19,11 мм. Перед тем как выбрать диаметр трубы для отопления, еще раз делаем акцент на том, что это так называемый условный проход. У изделий из разного материала отличается толщина стенок. Так, например, у полипропилена стенки толще, чем у металлопластика. Раз уж мы в качестве образца вяли полипропиленовый контур, продолжим рассматривать этот материал. В маркировке этих изделий указывается наружное сечение и толщина стенок. Методом отнимания узнаем нужную нам величину и подбираем в магазине.

Соотношение наружного и внутреннего диаметра полипропиленовых труб

Для удобства воспользуемся таблицей.

По результатам таблицы можно сделать вывод:

• если достаточно номинального давления в 10 атмосфер, то подходит наружное сечение трубы для отопления в 25 мм;
• если требуется номинальное давление в 20 или 25 атмосфер, то 32 мм.

Подбор диаметра трубы для отопления

Этот метод основан не на расчетах, а на закономерности, которая прослеживается при анализе достаточно большого количества систем отопления. Это правило выведено монтажниками и используется ими на небольших системах для частных домов и квартир.

Диаметр труб можно просто подобрать следуя определенному правилу (кликните для увеличения размера)

Из большинства котлов отопления выходят патрубки подачи и обратки двух размеров: ¾ и ½ дюйма. Вот такой трубой и делается разводка до первого разветвления, а дальше на каждом разветвлении размер уменьшается на один шаг.  Таким способом можно определить диаметр труб отопления в квартире. Системы обычно небольшие — от трех до восьми радиаторов в системе, максимум — две-три ветки по одному-два радиатора на каждой. Для такой системы предложенный способ — отличный выбор. Практически также дело обстоит и для небольших частных домов. А вот если имеется уже два этажа и более разветвленная система, то приходится уже считать и работать с таблицами.

Металлические

Характеризуются отменной прочностью и устойчивостью к механическим повреждениям. Срок эксплуатации – не менее 15 лет (при антикоррозийной обработке до 50 лет).

Рабочая температура — 130⁰C. Максимальное давление в трубе — до 30 атмосфер. Не горючи. Однако тяжелы, сложны в монтаже (потребуется специальное оборудование и существенные временные затраты), подвержены коррозии. Высокий коэффициент теплопередачи повышает теплопотери ещё на этапе транспортировки теплоносителя к радиаторам. Требуется постмонтажная окраска. Внутренняя поверхность шероховата, что провоцирует накопление отложений внутри системы.

Максимальная температура рабочей среды — 250⁰C. Рабочее давление – 30 атмосфер и более. Эксплуатационный ресурс  – более 100 лет. Высокая устойчивость к замерзанию носителя  и коррозии.

Последнее накладывает ограничение на совместное использование меди с другими материалами (алюминием, сталью, нержавейкой); медь совместима только с латунью. Гладкость внутренних стен предотвращает образование налёта и не ухудшает пропускную способность трубопровода, что снижает гидравлическое сопротивление и даёт возможность использования труб меньшего диаметра. Пластичность, лёгкий вес и простая технология соединения (пайка, фитинги). Малая толщина стенок и соединительных фитингов сводит на нет гидравлические потери.

Самый значимый недостаток – крайне высокая стоимость, цена на медные трубы превышает цену на пластиковые аналоги в 5-7 раз. Кроме того мягкость материала делает его уязвимым в отношении находящихся в теплосистеме механических частиц (примесей), которые в результате абразивного трения приводят к износу труб изнутри. Чтобы продлить срок жизни медных труб, систему рекомендуется укомплектовывать специальными фильтрами.

Особенности выбора другого оборудования

Диаметры труб могут быть выбраны и по условиям гидравлического сопротивления для нетипично-большой длины трубопроводов, при которой возможен выход за технические характеристики насосов.

Но подобное может быть для производственных цехов, а в частном строительстве практически не встречается.

Для дома до 150 м кв., по условиям гидравлического сопротивления отопительно радиаторной системы, всегда подходит насос типа 25 – 40 (напор 0,4 атм), он же может подойти и до 250м кв в отдельных случаях , а для домов до 300 м кв. – 25 – 60 (напор до 0,6 атм).

Трубопровод рассчитывается на максимальную мощность. Но система, если когда и будет работать в таком режиме, то не продолжительное время. При проектировании отопительного трубопровода можно принимать такие параметры, чтобы при максимуме нагрузки, скорость теплоносителя была и 0,7 м/с.

На практике скорость воды в трубах отопления задается насосом, который имеет 3 скорости вращения ротора.

Кроме того подаваемая мощность регулируется температурой теплоносителя и продолжительностью работы системы, а в каждой комнате может регулироваться путем отключения радиатора от системы с помощью термоголовки с нажимным клапаном.

Таким образом, диаметром трубопровода мы обеспечиваем нахождение скорости в пределах до 0,7 м при максимальной мощности, но система в основном будет работать с меньшей скорость движения жидкости.

Как рассчитать трубопровод.

Для точного расчёта диаметра и длины трубопровода профессиональные инженеры и строители, занимающиеся водопроводом, либо газификацией по-разному рассчитывают диаметр труб. У профессиональных инженеров существует специальная программа, которая по известным параметрам подсчитывает и выдаёт окончательный результат. Строителям же приходится проводить подсчёт вручную с помощью формул, коэффициентов, поэтому при монтаже труб рекомендуют использовать стандартные размеры. Стандартные размеры не всегда учитывают параметров при индивидуальном строительстве, и для их соблюдения приходится подсчитывать гидравлическое сопротивление.

Для гидравлического расчета трубопровода вы можете воспользоваться калькулятором гидравлического расчета трубопровода.

Расчет диаметра труб отопления

Определившись с количеством радиаторов и их тепловой мощностью, можно переходить к подбору размеров подводящих труб.

Прежде чем переходить к расчету диаметра труб, стоит затронуть тему выбора нужного материала. В системах с высоким давлением придется отказаться от применения пластиковых труб. Для систем отопления с максимальной температурой выше 90 °C предпочтительнее стальная или медная труба. Для систем с температурой теплоносителя ниже 80 °C можно выбрать металлопластиковую или полимерную трубу.

Чтобы нужное количество теплоты пришло в радиатор без задержки, следует подобрать диаметры подводящих труб радиаторов так, чтобы они соответствовали расходу воды, необходимому каждой отдельно взятой зоне.

Расчет диаметра труб отопления проводится по следующей формуле:

D = √(354 × (0,86 × Q ⁄ Δt°) ⁄ V), где:

D — диаметр трубопровода, мм.

Q — нагрузка на данный участок трубопровода, кВт.

Δt° — разница температур подачи и обратки, °C.

V — скорость теплоносителя, м⁄с.

Разница температур (Δt°) десятисекционного радиатора отопления между подачей и обраткой в зависимости от скорости потока обычно варьирует в пределах 10 — 20 °C.

Минимальным значением скорости теплоносителя (V) рекомендуется считать 0,2 — 0,25 м⁄с. На меньших скоростях начинается процесс выделения избыточного воздуха, содержащегося в теплоносителе. Верхний порог скорости теплоносителя 0,6 — 1,5 м⁄с. Такие скорости позволяют избежать возникновения гидравлических шумов в трубопроводах. Оптимальным значением скорости движения теплоносителя считается диапазон 0,3 — 0,7 м⁄с.

Пример расчета диаметра труб отопления по заданным параметрам

Исходные данные:

• Комната площадью 20 м², с высотой потолков 2,8 м.
• Дом кирпичный неутепленный. Коэффициент тепловых потерь строения примем 1,5.
• В комнате есть одно окно ПВХ с двойным стеклопакетом.
• На улице -18 °C, внутри планируется +20 °С. Разница 38 °С.

Решение:

В первую очередь определяем минимально необходимую тепловую мощность по ранее рассмотренной формуле Qт(кВт×ч) = V × ΔT × K ⁄ 860.

Получаем Qт = (20 м² × 2,8 м) × 38 °С × 1,5 ⁄ 860 = 3,71 кВт×ч = 3710 Вт×ч.

Теперь можно переходить к формуле D = √(354 × (0,86 × Q ⁄Δt°) ⁄ V). Δt° — разницу температур подачи и обратки примем 20°С. V — скорость теплоносителя примем 0,5 м⁄с.

Получаем D = √(354 × (0,86 × 3,71 кВт ⁄ 20 °С) ⁄ 0,5 м⁄с) = 10,6 мм. В данном случае рекомендуется выбрать трубу с внутренним диаметром 12 мм.

Таблица диаметров труб для отопления дома

Таблица расчета диаметра трубы для двухтрубной системы отопления с расчетными параметрами (Δt° = 20 °С, плотность воды 971 кг ⁄ м³, удельная теплоемкость воды 4,2 кДж ⁄ (кг × °С)):

Диаметр трубы внутренний, мм	Тепловой поток / расход воды	Скорость потока, м/с
0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1,0	1,1
8	ΔW, Вт Q, кг ⁄ час	409 18	818 35	1226 53	1635 70	2044 88	2453 105	2861 123	3270 141	3679 158	4088 176	4496 193
10	ΔW, ВтQ, кг ⁄ час	639 27	1277 55	1916 82	2555 110	3193 137	3832 165	4471 192	5109 220	5748 247	6387 275	7025 302
12	ΔW, ВтQ, кг ⁄ час	920 40	1839 79	2759 119	3679 158	4598 198	5518 237	6438 277	728 316	8277 356	9197 395	10117 435
15	ΔW, ВтQ, кг ⁄ час	1437 62	2874 124	4311 185	5748 247	7185 309	8622 371	10059 433	11496 494	12933 556	14370 618	15807 680
20	ΔW, ВтQ, кг ⁄ час	2555 110	5109 220	7664 330	10219 439	12774 549	15328 659	17883 769	20438 879	22992 989	25547 1099	28102 1208
25	ΔW, ВтQ, кг ⁄ час	3992 172	7983 343	11975 515	15967 687	19959 858	23950 1030	27942 1202	31934 1373	35926 1545	39917 1716	43909 1999
32	ΔW, ВтQ, кг ⁄ час	6540 281	13080 562	19620 844	26160 1125	32700 1406	39240 1687	45780 1969	53220 2250	58860 2534	65401 2812	71941 3093
40	ΔW, ВтQ, кг ⁄ час	10219 439	20438 879	30656 1318	40875 1758	51094 2197	61343 2636	71532 3076	81751 3515	91969 3955	102188 4394	112407 4834
50	ΔW, ВтQ, кг ⁄ час	15967 687	31934 1373	47901 2060	63868 2746	79835 3433	95802 4120	111768 4806	127735 5493	143702 6179	159669 6866	175636 7552
70	ΔW, ВтQ, кг ⁄ час	31295 1346	62590 2691	93885 4037	125181 5383	156476 6729	187771 8074	219066 9420	250361 10766	281656 12111	312952 13457	344247 14803
100	ΔW, ВтQ, кг ⁄ час	63868 2746	127735 5493	191603 8239	255471 10985	319338 13732	383206 16478	447074 19224	510941 21971	574809 24717	638677 27463	702544 30210

На основании предыдущего примера и данной таблицы выберем диаметр трубы отопления. Нам известно, что минимально необходимая тепловая мощность для комнаты площадью 20 м² равна 3710 Вт × час. Смотрим таблицу и ищем ближайшее значение, которое соответствует рассчитанному тепловому потоку и оптимальной скорости движения жидкости. Получаем внутренний диаметр трубы 12 мм, который при скорости движения теплоносителя 0,5 м ⁄ с обеспечит расход 198 кг ⁄ час.

Формула расчета длины окружности

Окружностью называется ряд равноудалённых точек от одной точки, которая, в свою очередь, является центром этой окружности. Окружность имеет также свой радиус, равный расстоянию этих точек от центра.

Отношение длины, какой либо окружности к её диаметру, для всех окружностей одинаково. Это отношение есть число, являющееся математической константой, которое обозначается греческой буквой π.

Определение длины окружности

Произвести расчёт окружности можно по следующей формуле:

r – радиус окружности

D – диаметр окружности

L – длина окружности

Вычислить длину окружности, имеющей радиус 10 сантиметров.

Формула для вычисления дины окружности имеет вид:

где L – длина окружности, π – 3,14, r – радиус окружности, D – диаметр окружности.

Таким образом, длина окружности, имеющей радиус 10 сантиметров равна:

L = 2 × 3,14 × 10 = 62,8 сантиметра

Окружность представляет собой геометрическую фигуру, являющуюся совокупностью всех точек на плоскости, удаленных от заданной точки, которая называется ее центром, на некоторое расстояние, не равное нулю и именуемое радиусом. Определять ее длину с различной степенью точности ученые умели уже в глубокой древности: историки науки считают, что первая формула для вычисления длины окружности была составлена примерно в 1900 году до нашей эры в древнем Вавилоне.

С такими геометрическими фигурами, как окружности, мы сталкиваемся ежедневно и повсеместно. Именно ее форму имеет внешняя поверхность колес, которыми оснащаются различные транспортные средства. Эта деталь, несмотря на свою внешнюю простоту и незатейливость, считаются одним из величайших изобретений человечества, причем интересно, что аборигены Австралии и американские индейцы вплоть до прихода европейцев совершенно не имели понятия о том, что это такое.

По всей вероятности, самые первые колеса представляли собой отрезки бревен, которые насаживались на ось. Постепенно конструкция колеса совершенствовалась, их конструкция становилась все более и более сложной, а для их изготовления требовалось использовать массу различных инструментов. Сначала появились колеса, состоящие из деревянного обода и спиц, а затем, для того, чтобы уменьшить износ их внешней поверхности, ее стали обивать металлическими полосами. Для того чтобы определить длины этих элементов, и требуется использовать формулу расчета длины окружности (хотя на практике, вероятнее всего, мастера это делали «на глаз» или просто опоясывая колесо полосой и отрезая требуемый ее участок).

Следует заметить, что колесо используется отнюдь не только в транспортных средствах. Например, его форму имеет гончарный круг, а также элементы шестеренок зубчатых передач, широко применяемых в технике. Издавна колеса использовались в конструкциях водяных мельниц (самые древние из известных ученым сооружений такого рода строились в Месопотамии), а также прялок, применявшихся для изготовления нитей из шерсти животных и растительных волокон.

Окружности нередко можно встретить и в строительстве. Их форму имеют достаточно широко распространенные круглые окна, очень характерные для романского архитектурного стиля. Изготовление этих конструкций – дело весьма непростое и требует высокого мастерства, а также наличия специального инструмента. Одной из разновидностей круглых окон являются иллюминаторы, устанавливаемые в морских и воздушных судах.

Таким образом, решать задачу определения длины окружности часто приходится инженерам-конструкторам, разрабатывающим различные машины, механизмы и агрегаты, а также архитекторам и проектировщикам. Поскольку число π, необходимое для этого, является бесконечным, то с абсолютной точностью определить этот параметр не представляется возможным, и поэтому при вычислениях учитывается та ее степень, которая в том или ином конкретном случае является необходимой и достаточной.

Калькулятор расчета объема и площади трубы

Инструкция для калькулятора онлайн расчета площади и объема трубы

Все параметры указываем в мм

L – Труба в длину.

D1 – Диаметр по внутренней части.

D2 – Диаметр по внешней части трубы.

При помощи данной программы, Вы сможете рассчитать объем воды или другой любой жидкости в трубе.

Для точного вычисления объема системы отопления к полученному результату необходимо прибавить объем отопительного котла и радиаторов. Как правило, эти параметры указаны в паспорте на изделии.

По результатам подсчетов, Вы узнаете объем трубопровода общий, на погонный метр, площадь поверхности трубы. Как правило, площадь поверхности применяется для подсчета требуемого количества лакокрасочного материала.

При вычислении необходимо указать наружный и внутренний диаметр трубопровода и его длину.

Программа выполняет вычисления поверхности труб по следующей формуле P=2*π*R2*L.

Вычисления объема трубы выполняется по формуле V=π*R1^2*L.

L— длина трубопровода.

R1— внутренний радиус.

R2— наружный радиус.

Как правильно выполняются вычисления объема тел

Расчет объема цилиндра, труб и других физических тел – классическая задача из прикладной науки и инженерной деятельности. Как правило, данная задача не является тривиальной. Согласно аналитическим формулам для вычисления объема жидкостей в различных телах и емкостях может оказаться очень затруднительным и громоздким. Но, в основном объем простых тел можно вычислить достаточно просто. К примеру, при помощи нескольких математических формул Вы сможете определить объем трубопровода. Как правило, количество жидкости в трубах определяется значением м3 или метры кубические. Однако в нашей программе, Вы получаете все расчеты в литрах, а площадь поверхности определяется в м2 – квадратных метрах.

Полезная информация

Размеры стальных трубопроводов для газоснабжения, отопления или водоснабжения указываются в целых дюймам (1″,2″) или его долях (1/2″, 3/4″). За 1″ согласно общепринятым меркам принимают 25,4 миллиметра. На сегодняшний день стальные трубы можно встретить в усиленном (с двойной стенкой) или в обычном исполнении.

Для усиленного и обычного трубопровода внутренние диаметры отличаются от стандартных – 25,4 миллиметра: так в усиленном, этот параметр составляет 25,5 миллиметров, а в стандартном или обычном – 27,1 миллиметр. Отсюда следует, что незначительно, но эти параметры отличаются, что тоже следует учесть при выборе труб для отопления или водоснабжения. Как правило, специалисты не особо вникают в эти подробности, так как для них важным условием является — Ду (Dn) или условный проход. Данная величина является безразмерной. Этот параметр можно определить с помощью специальных таблиц. Но нам не стоит вникать в эти подробности.

Стыковка различных стальных труб, размер которых представлен в дюймах с алюминиевыми, медными, пластиковыми и другими, данные которых представлены в миллиметрах, предусмотрены специальные переходники.

Как правило, данный вид расчета труб необходим в процессе вычисления размера расширительного бачка для отопительной системы. Объем воды в системе обогрева комнаты или дома, рассчитывается с помощью нашей программы в онлайн-режиме. Однако, зачастую, этими данными неопытные специалисты просто пренебрегают, что не стоит делать. Так как, для эффективного функционирования отопительной системы нужно учесть все параметры, чтобы правильно выбрать котел, насос и радиаторы. Также немаловажным объем жидкости в трубопроводе будет в том случае, когда вместо воды будет использовать антифриз в системе обогрева, который является достаточно дорогим и переплаты в этом случае будут излишни.

Чтобы определить объем жидкости необходимо правильно замерять наружный и внутренний диаметр трубопровода.

Примерный расчет можно выполнить исходя из пропорции 15 л жидкости на 1 кВт мощности отопительного котла

К примеру, у Вас котел на 4 кВт, отсюда получаем объем всей системы равен 60 литров (4х15)

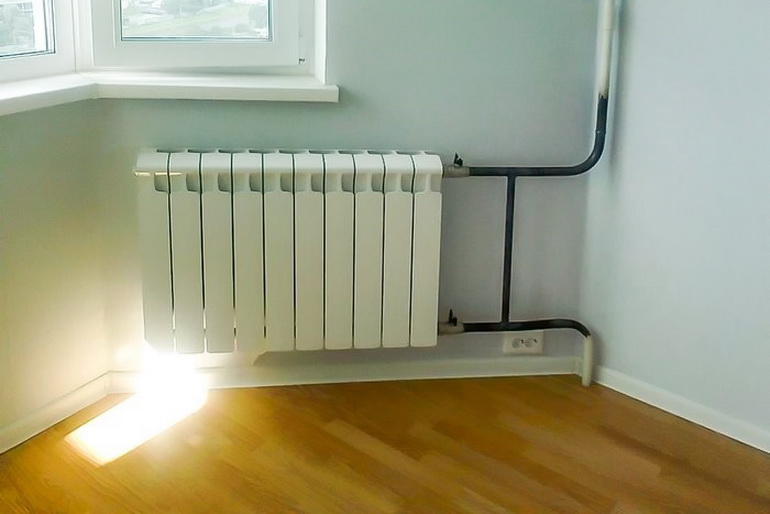

Мы привели точные значения объема жидкости для разных радиаторов в системе отопления.

• старая чугунная батарея в 1 секции – 1,7 литра;
• новая чугунная батарея в 1 секции – 1 литр;
• биметаллический радиатор в 1 секции – 0,25 литра;
• алюминиевый радиатор в 1 секции – 0,45 литра.

Заключение

Теперь Вы знаете, как можно правильно и быстро вычислить объем трубы для водоснабжения или системы отопления.

Источник
