Калькулятор расчета фундамента

Расчет плитного фундамента

Схема монтажа монолитного плитного фундамента.

На проблемных грунтах с разнородным строением почвы и целесообразно использовать плитный фундамент. Такой тип основания может быть как монолитным, так и состоящим из отдельных железобетонных плит заводского изготовления.

Если возникают сомнения, какой лучше выбрать фундамент, то гарантированно безошибочным вариантом будет выбор в пользу монолитного плитного фундамента мелкого заложения. Он представляет собой цельную железобетонную плиту, размещенную на подложке из сыпучих материалов. Такая плита является “плавающей”, то есть она поднимается и опускается одновременно с сезонными подвижками грунта. Основные преимущества данного :

• простота изготовления и относительно небольшая себестоимость;
• отличные показатели прочности и несущей способности;
• возможность размещения на абсолютно любых типах почв;
• морозоустойчивость и повышенные теплоизоляционные свойства;
• возможность использования в качестве пола для подвала или цокольного этажа.

обладает высокой прочностью и равномерно распределяет нагрузку от несущих стен по всей площади здания, уменьшая давление на грунт в каждой конкретной точке. Для придания еще большей прочности плиту зачастую усиливают дополнительными конструктивными элементами – ребрами жесткости, располагающимися, как правило, под несущими стенами здания.

Основой является определение его линейных размеров (длины и ширины), а также толщины плиты основания, которая может варьировать в пределах 20-30 см без учета высоты ребер жесткости. Значение толщины в 15 см целесообразно лишь для возведения легких построек на идеально непучинистых грунтах.

Самостоятельно рассчитать фундамент газобетонного дома не составит особого труда. Методика подобных вычислений аналогична расчету ленточного фундамента. Разница заключается лишь в том, что для плиты в ряде случаев возникает необходимость отдельного расчета ребер жесткости. Эти элементы могут быть как прямоугольного сечения, так и трапециевидной формы. После сложения значений массы собственно фундаментной плиты и ребер жесткости становится возможным проведение расчета конструкции по несущей способности грунта. Параллельно вычисляется необходимое количество строительных материалов.

Получение данных с помощью онлайн-калькуляторов

Поскольку расчет силовой конструкции – достаточно трудоемкий процесс, то частично можно упростить задачу, воспользовавшись специализированными сервисами и онлайн-калькуляторами.

Среди всех существующих сайтов большей популярностью пользуются следующие порталы:

1. moi-domostroi.ru – простой калькулятор веса дома. Для расчета понадобится знать форму дома, размеры всех конструктивных элементов, виды строительных материалов, тип крыши, уточнить регион.

2. gvozdem.ru – сервис для определения количества опорных элементов. Позволяет узнать потребность в бетоне и арматуре, зная параметры сваи.
3. screw-piles.ru – сервис для определения потребности в сваях, исходя из особенностей конструкции и типа грунта.

Параметры для расчета основания

Перед началом расчетов основания необходимо проанализировать геологические и климатические условия на участке.

При дальнейшем понадобятся такие сведения:

• тип грунта, а также его химический состав, физико-механические свойства, влажность;
• глубина промерзания земельных масс и уровень подземных источников под опорной площадью;
• риски подтопления, оползней и т.п.;
• карта участка, где отображены особенности ландшафта, а также линии инженерных коммуникаций.
• среднее количество осадков в регионе.

Вычисления проводят с целью определения таких параметров, как:

• глубина закладки основания;
• количество свай и оптимальный шаг между ними;
• вес конструкции, который давит на фундамент;
• допустимая нагрузка на силовые элементы;
• сопротивление почвы.

Для расчета суммарных нагрузок от проектного сооружения необходимо иметь его план, чтобы знать:

1. площадь перекрытий;
2. высоту этажей, толщину стен;
3. используемые строительные материалы.

Все допустимые и поправочные коэффициенты берутся из вышеуказанных СНиП.

калькулятор-онлайн, особенности пеноблоков, условия выбора оснований

Всякий раз, когда организовывается строительный процесс, возникает необходимость выполнения калькуляции денежных затрат. Можно свести к минимуму возможные убытки и добиться нужного результата, если привлечь к участию профессионального застройщика. Ориентировочные издержки на строительство можно вычислить, используя онлайн-калькулятор. Расчет фундамента для дома из газобетона предполагает сбор определенного количества первоначальной информации.

Порядок вычислений онлайн-калькулятора

Основой для калькуляции служит простая арифметика. Чтобы вычислить объём, необходимо указать ширину, длину и высоту проектируемого объекта. Учитываются установленные порядки и правила, предъявляемые к индивидуальным конструкциям, выбранным для проекта.

Регулярная практика в подрядной деятельности даёт возможность учесть даже незначительные ресурсные затраты. Подлинность расчёта фундамента под газобетонный дом гарантируется путём суммирования отдельно взятых расчетов каждого этапа строительства:

• заложение несущей конструкции;
• выстраивание стен и плитоперекрытий;
• монтаж лестниц, дверей и окон;
• монтаж кровли с подготовкой дымохода;
• отделка фасада.

Фундамент из газобетона

Определяющими факторами, в результате которых газобетон обрёл массовое признание, стали разумная цена (постройка жилища из газобетона выйдет в 2 раза дешевле, чем постройка кирпичного дома) и короткий срок выполнения проекта.

Материал обладает низкой прочностью, поэтому неоправданно тратить бюджет на массивную монолитную основу под газобетонную постройку. Произвести расчет фундамента под дом из газобетона калькулятором-онлайн на прочность не удастся, для этого лучше прибегнуть к помощи специалистов. Это обусловлено тем, что для архитектурно-инженерных вычислений требуется целый ряд исходной информации, которую получить без квалифицированной помощи экспертов невозможно.

Критерии выбора

Строительный опыт указывает на то, что износоустойчивость дома и его безаварийное использование в значительной степени зависят от прочности фундамента, ключевая роль которого заключается в перераспределении и передаче веса от сооружения на основание. Поэтому перед началом строительства дома проводится исследование грунта, чтобы определить его структуру и способность нести нагрузку. Величина нагрузки складывается из веса всех сооружений, нагрузки на «несомые» части здания и массы снежного покрова.

Для строительства домов из газобетона в большинстве случаев применяют ленточный и плитный типы фундамента

Чтобы рассчитать фундамент для дома из газобетона, следует принимать во внимание:

• глубину промерзания грунта;
• расположение грунтовых вод;
• параметры планируемого дома;
• плотность почвы.

На начальной фазе выполняется разметка строительной площадки. Обследуется грунт в месте застройки, чтобы определить самую низкую точку.

для него подойдет котлован не глубже 50 см

После этого подготавливается опалубка для основания из струганных досок. Она демонтируется после заливки цементного раствора на 5—7 день. Для придания жесткости опалубке применяют арматурные прутья диаметром 10—12 мм. Заливают раствор бетона и оставляют на 30 дней, чтобы он застыл. Чтобы обеспечить сохранность бетона и предотвратить проникновение влаги в жилище, выполняются гидроизоляционные работы. Гидроизоляцию наносят горячим методом, применяя паяльную лампу.

Достоинства и недостатки постройки дома из газобетона

В любой стройке главным является материал стен, от параметров и характеристик которого зависят размеры фундамента и конструктив перекрытия, подбор вариантов утепления и отделки. Всё это оказывает влияние на сметную стоимость дома, о которой здесь и пойдёт речь. Поэтому сначала рассмотрим, какие газоблоки лучше приобретать для строительства, а потом уже будем разбираться с ценами.

Себестоимость газоблочной коробки будет зависеть от нескольких факторов:

1. габаритов здания и толщины стен;
2. технологии производства блоков;
3. типа кладочного раствора;
4. разновидности материала, применяемого для армирования.

С габаритами всё понятно – а вот как на стоимость строительства влияет технология производства?

• Изделия из ячеистого бетона могут набирать прочность в разных условиях. При естественном твердении (этот способ называется гидратационным), бетону для созревания при комнатной температуре +20 градусов требуется 28 дней. Чем выше температура, тем короче этот период.
• Поэтому и был придуман способ синтезного твердения, в процессе которого изделия из слегка схватившегося бетона отправляют в автоклавы. Там, под воздействием горячего пара и высокого давления, процесс затвердевания сокращается до полусуток. Но главное даже не это.
• Суть в том, что при температуре +190 градусов и давлении в 1,3 Мпа, присутствующая в составе известь преобразуется в гидросиликат кальция – весьма прочный минерал, за счёт которого более прочным становится и бетонный камень. Соответственно, блоки, изготовленные по автоклавной технологии, даже при одинаковом составе и плотности, получаются на 70, а то и на все 100% прочнее, нем неавтоклавные.
• Например, класс прочности на сжатие у неавтоклавного блока D500 по ГОСТ составляет максимум В1, а то и В0,75. С такими показателями его относят к категории теплоизоляционных бетонов, из которых возводить несущие стены нельзя. При синтезном твердении такой же блок может иметь как класс В1, так и В 2,5, что зависит от времени выдержки изделий в автоклаве.
• У многих производителей, особенно дочерних компаний именитых европейских компаний, класс прочности блоков D500 составляет не менее В 3,5, что позволяет строить двухэтажные дома. Поэтому не стоит удивляться, что и стоят они дороже изделий от других производителей, и уж тем более, дороже неавтоклавных блоков – иногда в два раза.
• Кроме отменных прочностных характеристик, автоклавное твердение даёт бетонному камню и другие преимущества. В частности, это практически полное отсутствие усадки, которое не позволяет блокам после высыхания значительно менять свою геометрию. А минимальные отклонения в размерах дают возможность делать швы тоньше и экономить на кладочном растворе.

Характеристики материала

Из всего, сказанного в предыдущей главе, можно сделать вывод, что блоки для постройки дома нужно брать только автоклавные. И смотреть при их покупке следует не только на плотность, но и на класс прочности, который обязательно указывается в паспорте на партию изделий.

• Есть блоки, у которых и прочность на высоте и, благодаря невысокой плотности, максимально низкий коэффициент теплопроводности. Например, блоки YTONG или Bonolit при плотности 400 кг/м³ имеют класс прочности В2,5.
• Такие стеновые изделия, несмотря на малую плотность, можно использовать для возведения стен одноэтажного дома. Для дома с мансардой или вторым этажом лучше взять блоки класса В3,5, а это в зависимости от производителя, могут быть изделия как марки D500, так и D600.
• Для трёхэтажного дома прочность блоков должна соответствовать классу В5 (D600 или D700). Этот же вариант следует предпочесть для строительства в сейсмоопасном районе, либо при повышенных нагрузках на кладку – например, при монтаже тяжёлых бетонных перекрытий, или навесного фасада из керамосайдинга.

Предлагаем таблицу характеристик качественных газоблоков 1 категории, из которой видна зависимость теплопроводности от плотности:

Основные характеристики	Единица измерения	Марка блока по плотности
D400	D500	D600
Класс прочности	—	В2,5	В3,5	В5
Прочность образца на сжатие	МПа	3,4	4,8	6,8
Коэффициент теплопроводности при нормативной влажности 5%	ВТ/м*С	0,11	0,13	0,15
Коэффициент паропроницаемости	Мг/м*ч*Па	0,24	0,21	0,17
Усадка	м/мм	0,45	0,4	0,35

Расчет фундамента на дом – калькулятор затрат

Как рассчитать фундамент дома самому

Определившись с методикой расчета количества бетонного раствора и применяемого для его изготовления портландцемента, можно приступать к определению общего уровня затрат на возведение фундаментной основы.

Общий объем расходов включает затраты на приобретение следующих материалов:

• речного или карьерного песка средней крупности;
• портландцемента необходимой марки;
• среднефракционной щебенки.

Необходимо также учесть расходы на покупку:

• стальной арматуры, предназначенной для изготовления каркаса;
• досок, фанерных щитов или металла для сборки опалубки;
• вязальной проволоки, используемой для соединения стальных стержней;
• метизов, используемых для сборки опалубочной конструкции.

Какие исходные данные закладываются в калькулятор расчета фундамента под дом

Желая определить общий объем расходов и рассчитать потребность в материалах, важно понимать, как рассчитать фундамент для дома. Калькулятор, с помощью которого выполняется расчет, обрабатывает большой массив информации для каждого вида основы:

Калькулятор, с помощью которого выполняется расчет, обрабатывает большой массив информации для каждого вида основы:

• для фундаментной базы ленточного типа необходимо учитывать размеры ленты, а также ее конфигурацию;
• для столбчатой базы обрабатывается информация по количеству опорных элементов, их длине, размерам в поперечном сечении и глубине погружения;
• для конструкции в виде монолитной плиты необходимо учесть толщину основания, площадь возводимого строения, а также конструктивные особенности каркаса.

Конфигурация и результаты расчета сплошного фундамента

После того как будет выполнен расчет материалов на фундамент, калькулятор сможет предоставить следующую информацию:

• объем необходимого бетонного раствора;
• метраж стержней (м) и общую массу арматуры (кг);
• сортамент арматуры для каркаса;
• величину нагрузки на грунт;
• потребность в древесине для изготовления опалубки.

Калькулятор буронабивных свайных и столбчатых фундаментов

Информация по назначению калькулятора

Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Свайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.

Основными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.

Существует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов

• Общая длина ростверка
  — Периметр фундамента, с учетом длины внутренних перегородок.
• Площадь подошвы ростверка
  — Соответствует размерам необходимой гидроизоляции.
• Площадь внешней боковой поверхности ростверка
  — Соответствует площади необходимого утеплителя для внешней стороны фундамента.
• Общий Объем бетона для ростверка и столбов
  — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
• Вес бетона
  — Указан примерный вес бетона по средней плотности.
• Нагрузка на почву от фундамента в местах основания столбов
  — Нагрузка на почву от веса фундамента в местах основания столбов/свай.
• Минимальный диаметр продольных стержней арматуры
  — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.
• Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах
  — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
• Минимальный диаметр поперечных стержней арматуры (хомутов)
  — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.
• Минимальное кол-во вертикальных стержней арматуры для столбов
  — Количество вертикальных стержней арматуры на каждый столб/сваю.
• Минимальный диаметр арматуры столбов
  — Минимальный диаметр вертикальных стержней для столбов/свай.
• Шаг поперечных стержней арматуры (хомутов) для ростверка
  — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
• Величина нахлеста арматуры
  — При креплении отрезков стержней внахлест.
• Общая длина арматуры
  — Длина всей арматуры для вязки каркаса с учетом нахлеста.
• Общий вес арматуры
  — Вес арматурного каркаса.
• Толщина доски опалубки
  — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
• Кол-во досок для опалубки
  — Количество материала для опалубки заданного размера.

Наружная отделка

Формула 11. Стоимость утепления одноэтажного дома (руб.)

(2H (L + B) — 0,14 × LB) × 650

Ранее портал Диванди рассказывал об особенностях наружного утепления и отделки дома из газоблоков. Обычно, если используется стеновой блок шириной 300 мм, снаружи стены закрывают базальтовым или минераловатным утеплителем толщиной 100 мм. При использовании блока 400 мм, можно обойтись без наружного утепления. Площадь утепления наружных стен дома (с учётом проёмов) вычисляется по формуле: 2H (L + B) — 0,14 × LB. Стоимость утеплителя принята 500 руб. за кв. м, работы по его монтажу — 150 руб. за кв. м (по состоянию на осень-зиму 2016 года в Екатеринбурге). Фронтоны холодного чердака в утеплении не нуждаются, поэтому в формуле не учитываются.

Формула 12. Стоимость утепления дома с мансардой (руб.)

(2H (L + B) — 0,14 × LB + Hмнс × B ×0,88) × 650

Если возводится дом с мансардой, то необходимо утеплять не только стены но и фронтоны.

Формула 13. Стоимость оштукатуривания одноэтажного дома (руб.)

2H (L + B) × 1 200

Стоимость оштукатуривания фасадов считаем с учётом откосов в оконных и дверных проёмах. Часто для расчёта стоимости работ строители применяют следующую методику: площадь оштукатуривания считается по стенам без учёта проёмов, «лишние» деньги за отсутствие штукатурки в проёмах идут на оплату оштукатуривания откосов. Поэтому площадь фасадной штукатурки будем вычислять по простой формуле 2H (L + B).

Стоимость работ по штукатурке фасада (крепление сетки, базовая штукатурка и штукатурка короед) примем в размере 600 руб. за кв. м. Стоимость материалов средней ценовой категории (уровня Ceresit) также 600 руб. на кв. м. Формула расчёта стоимости оштукатуривания одноэтажного дома будет выглядеть следующим образом.

Формула 14. Стоимость оштукатуривания дома с мансардой (руб.)

(2H (L + B) + Hмнс × B) × 1 200

Если возводится дом с мансардой, то необходимо штукатурить не только стены но и фронтоны. При расчёте стоимости оштукатуривания фронтонов мы также не вычитаем оконные проёмы из площади фронтонов.

comments powered by HyperComments

Примерный расчет нужного количества материалов

Пусть длина здания 24 м, а его ширина – 10,8 м. Тогда имеем:

По плану строения находим его периметр: 24 Х 2 + 10,8 Х 2 = 6960 см. Это проектная длина стенок здания (зачем используют только этот параметр).
По плану находим высоту строения. Допустим, она равна 2700 мм (в нее входит и цоколь – 40 см).
Для строительства примем толщину стен в 30 см, а высоту одной детали в кладке 200 мм (размеры выбранного кирпича 0,20 Х 0,30 Х 0,60 м).
Для выкладки стен обычно используется цементно-песчаный раствор, который укладывают высотой в 15 мм на один ряд. То есть общая высота уложенного блока равна 21,5 см.
Теперь надо посчитать нужное количество укладываемых рядов. Надо взять проектную высоту здания (2,7 м) и делить на 0,215 (см. п. 4). Получается 12.6 рядов. Это число надо округлить до целого значения, и тогда получим 13 рядов кирпичей при выкладке стенок. Если не учитывать раствор, то высота возводимого здания составит: 13Х 20 = 260 см.
Площадь всех стен равна: 696 Х 260 = 181 кв.м. Теперь надо из нее вычесть все оконные и дверные проемы. Пусть на плане дома есть 2 входные двери, столько же для выхода на веранду, и еще одна ведет в подсобку. Для упрощения расчетов примем их размеры равными 120 Х 210 см. Получается, что площадь дверных проемов равна: 1200 Х 2100 Х5 = 12,7 кв.м.
Теперь об окнах. Пусть их будет два больших (200 Х 120 см), шесть средних (1500 Х 1200 мм) и три маленьких (0,7 Х 1 м)

Если принять указанные в скобках размеры во внимание и посчитать, то эта цифра для дверных и оконных проемов будет равна 30,4 кв.м.
Из общей площади стен вычитывают эту цифру: 181 – 30,4 = 150,6 кв.м.
Теперь надо произвести расчет кирпичей на дом, на 1 кв.м кладки стен. Для этого высчитывают площадь одной детали: 20 Х 60 = 1200 кв.см

Затем 1 кв.м делят на полученное число, и получается 8,4 кирпича.
На кладку наружных стен нужно (учитывая проемы в дверях и окнах): 151 Х 8,4 = 1260 штук (приблизительно).
На внутренние стенки понадобится: 30 Х 60 = 1800 кв.см; 1 кв.м/ 0,18 = 5,6 штуки.
Пусть площадь внутренних перегородок равна 48 кв.м, тогда нужное количество для них составит: 48 Х 5,6 = 270 штук.
Таким образом, для постройки дома нужно будет приобрести 1260 + 270 = 1630 единиц, что соответствует: 1630/ 28 = 56 куб.м.

Расчет шлакоблока на гараж необходим для определения количества материала, предварительной его стоимости и затрат времени на возведение строения. При самостоятельном строительстве гаража расчет делается очень просто. Достаточно знаний математики начальной школы. Как посчитать, сколько нужно блоков на гараж, подскажет статья.

Шлакоблок представляет собой блок из бетона, в составе которого имеется шлак. Несмотря на большое разнообразие, для изготовления материала, используемого при строительстве, применяется лишь доменный шлак, его отличие в полезном выходе и безупречном качестве при возведении стен.

Иногда применяются недорогие наполнители из:

• Кирпичного боя.
• Ракушечника.

Повысить уровень теплопроводности помогает добавление в состав:

• Полистирола.
• Керамзита.
• Перлита.

Шлакоблоки используются при строительстве:

• Домов.
• Пристроек.
• Гаражей (см. ).
• Заборов.

При сооружении зданий необходимо учитывать некоторые особенности материала:

Шлакоблоки могут быть:

1. полнотелые. Обладают большей прочностью, что позволяет из них возводить фундамент;
2. пустотелые, которые лучше использовать для стен.

Он не любит влагу, это важно знать при сооружении фундамента. Его можно использовать лишь для небольших зданий на сухих грунтах.
Выбирая такой материал для строительства, экономится время и средства, все работы можно выполнять своими руками, не привлекая специалистов.
Срок эксплуатации строений более 50 лет.

Расчёты материалов

Они идут на примере создания монолитного ЛФ. Основы расчётов: параметры блоков и самого дома.

Пример проекта

1. Намеченная жилая площадь дома – 65 м кв.м.
2. Параметры крыши – 124 кв.м.
3. Параметры дома: 9 х 8 х 6,3 м.
4. Есть несущая перегородка, она делит дом на две части
5. Есть внутренние перегородки. Делят эти части на помещения.
6. Глинистая почва. Промерзание – 90 см.
7. Залегание вод – 2 м.

На основе этих данных фундамент задаётся с такими параметрами:

• примерно 45 м в длину,
• 75 см в высоту,
• 30 см – минимальная ширина по расчётам.

Расчёт материалов на подошву сводится к определению площади фундамента: 0,3 м х 45 м = 13,5 кв.м.

Глубина закладки: 3/4 от отметки промерзания земли, но минимум 70 см.

Расход бетона

Нужный бетон – М150. Здесь используется параметр 13,5 куб.м Это результат умножения 0,3 * (0,25 + 0,75) х 45 = 13,5 м 3 .

Удельная масса железобетона – 2500 кг/куб.м. Полная масса ЛФ и цоколя:

2500 кг/м 3 х 13,5 м 3 = 33 750 кг.

Блоки для внешних стен имеют параметры 60 х 30 х 20 см, 500 кг/куб.м (плотность). Каждый блок весит 20 кг.

На создание стен шириной 30 см нужно 660 блоков. Расчёт: 36 м (периметр строения) и 6,3 м (его высота). Длина блока – 60 см, высота – 20 см. Для всего заполнения периметра необходимо 1890 блоков. Расчёт: (36 м: 0,6 м) х (6,3 м: 0,2 м) = 60 * 31,5 = 1890.

С учётом разных проёмов это значение сокращается почти в три раза.

Вес всех блоков: 20 х 660 = 13200 кг.

Блоки для внутренних стен имеют параметры 60 х 20 х 12 см. Плотность 300 кг/куб.м. Каждый блок весит 4,35 кг. Их нужно 560 штук. Масса всех перегородок: 4,35 х 560 = 2436 кг. Для удобства это значение округляется до 2400 кг.

Металл для создания внешних дверей при условии, что стандартные размеры двери 2 х 0,8 х 1,6. Масса – 250 кг.

Пиломатериалы для работ подбираются их хвойной древесины. Их совокупный объём – 23 куб.м. Ведь удельный вес такой породы – 500 кг/куб.м. Расчёт: 500 х 23= 11500 кг.

Бетонные плиты на цокольное перекрытие. Тип — с пустотами. Их толщина – 0, 22 м. Удельная масса — 1,36 т/куб.м. Расчёт площади: 9 х 8 = 72 кв.м.

Объём: 72 х 0,22 = 15,84 куб.м.

Совокупная масса: 15,84 х 1,36 = 21542 кг.

Облицовочный кирпич. Расчёт площади отделки: (9+9+8+8) х 0,25 = 8,5 м 2 .

На 1 м получается 51 кирпич. Каждый кирпич весит 2 кг. Работает формула: 8,5 м 2 х 51 шт/ м 2 х 2 кг = 867 кг.

Расчёт состава (если на 1 кв.м. кладки уходит 0,02 куб. м состава): 8,5 х 0,02 м 3 = 0,17 м 3 .

Масса состава: 0,17 м 3 * 1,1 т/м 3 = 187 кг.

Вся масса отделки: 187 + 867 = 1054 кг.

Вся масса постройки с нагрузками

Здесь суммируются все вычисления. И без газобетонного перекрытия получается:

33,75 + 13,2 + 2,4 + 0,25 + 11,5 + 21,542 + 1,054 + 0,61 + + 0,25 + 0,504 + 0,096 + 0,65 + 0,25 = 86,056 тонн.

С учётом перекрытия:

86,056 + 12,116 = 98,172 тонны.

Нагрузка от снега с учётом плоской крыши: 124 м 2 * 160 кг/м 3 = 19 840 кг.

Здесь 160 – среднее значение снеговой нагрузки.

Расчёт полезной нагрузки, получающейся от мебели и жильцов: 6439×180=11682 кг, округлённо – 11700 кг.

Совокупное значение нагрузки от всего строения: 88,4 + 18,6 + 11,7 = 118,7 тонн
.

Расчёт удельного давления (УД) под фундаментной подошвой: Р=118,7/13,47=8,81 т/кв.м (вся масса дома делится на площадь для этой подошвы).

Нужно заглянуть в справочные материалы. Согласно ним УД для глинистой почвы = 10 т/кв.м. Параметр больше полученного значения (8,81). Это означает, что все расчёты верны. И ЛФ для газобетонного дома спроектирован грамотно.

Расчёты на плитном фундаменте

При тех же условиях, что и в работе на монолитном ЛФ нужно высчитать площадь плиты и её толщину. Метод расчёта аналогичен операциям по вычислению ЛФ. В данном случае высота дома 6,3 м., то необходимы рёбра жёсткости.

Ещё важны параметры армирующих элементов.

Так пруток для армирования подходит с сечением хотя бы 2 см. Его уровень – второй. Интервал между прутками – 9 см. От среза плиты арматура отходит на 5 см. Расчёт: 2 х 2 + 9 +5 х 2 = 23 см. Это толщина плиты для дома в данном случае.

Расчет основания на прочность

Марка бетона – М350. Расчёт:

118,7 тонн: 36 (периметр) х 0,3 (толщина стен) = 10,9. Округлённо 11 мПА

Параметр данной марки бетона – 25 мПа

Расчёт несущей способности: масса плиты делится на всю её площадь
. Полученный результат сопоставляется с табличными данными определённого грунта на вашем участке. Если показатель ниже, значит, расчёты верны.

Какой фундамент дешевле все-таки? Выгоднее та конструкция, где меньше всего расхода по бетону. И если по вычислениям (что маловероятно) будет плита, то вопросов нет – готовим основу под плитную конструкцию.

Расчет габаритов и заглубления основания

Техническое задание на возведение 2-этажного дома начинается с исследований грунта под фундамент. Оценивается состояние почвы и наличие подземных водоносных слоёв. Поэтому эксперты рекомендуют заказать геодезические исследование, ведь дом в 2 этажа – это не баня. Здесь требуется серьёзный подход.

Типы грунта

Геодезисты подразделяют грунты на 3 вида:

1. Пучинистые. К ним относится мелкопесчаная почва, пылеватые пески, разные типы супеси, суглинков и прочее. Земля данного вида имеет склонность к расширению вследствие промерзания. В результате будет выталкивать твёрдые предметы, из-за чего нарушается их геометрия.
2. Непучинистые. В данную классификацию входят скальные и полускальные грунты. Они не промерзают, поэтому не изменяют свой объём и не выдавливают содержимое.
3. Слабопучинистые. Крупнозернистые песчаные и гравийные породы. Изменения объёма земли довольно слабое и практически не наносит вреда строению фундамента.

Глубина промерзания

В северных, центральных и южных регионах страны почва промерзает по-разному. Например, нормативная глубина промерзания грунта по СНиП в Москве, в условиях суглинков и глин, всего 1,1 м, а в Вологодской обл., уже 1,43 м.

Ленточный фундамент необходимо заглублять на 30 см ниже отметки промерзания. В Карелии или Мурманске эти значения будут на 20-40% больше, а общая высота ленты под 2-этажный дом может составлять 2,5 м.

Уровень грунтовых вод

Один из важных параметров, который учитывают строители – подземные реки и ручьи.

На пучинистых грунтах с высоким нахождением подземных вод строить капитальные строения нельзя, тем более на ленточном фундаменте.

Некоторые определяют уровень самостоятельно, заглянув в колодец к соседям. Но для постройки крупного дома рекомендуется заказать исследования геодезистов.

Материал стен

Коробка дома очень тяжёлая, достигающая массы нескольких десятков и даже сотен тонн. Самые увесистые – строения из кирпича. Деревянные и каркасные полегче.

Чтобы держать на себе такое монументальное жилище, ленточный фундамент должен быть грамотно рассчитан. Для этого рекомендуется использовать нормы давления на разные типы грунта.

Масса строения

У вас должен быть проект будущего дома. В документации указаны материалы и размеры:

• коробки,
• перекрытий,
• крыши,
• снеговая нагрузка.

Благодаря этому можно высчитать полную массу дома и определиться с типом и габаритами фундамента (сборный, монолитный, комбинированный). Попутно необходимо рассчитать глубину залегания ленты, с учётом региона.

Пример

Считаем массу несущих стен и перекрытий. Например, габариты коробки 6х9. Высота 6 метров. Материал — брёвна, 240 мм.

Через программу калькулятор-онлайн получается: вес дома с учетом нагрузок (снеговая+экспл.) и коэф. запаса: 185 т = 1850 кН. Масса дома с учетом нагрузок и без коэф. запаса: 142 т. Вес коробки дома (только материалы): 98 т. Общая нагрузка на фундамент: 142 т.

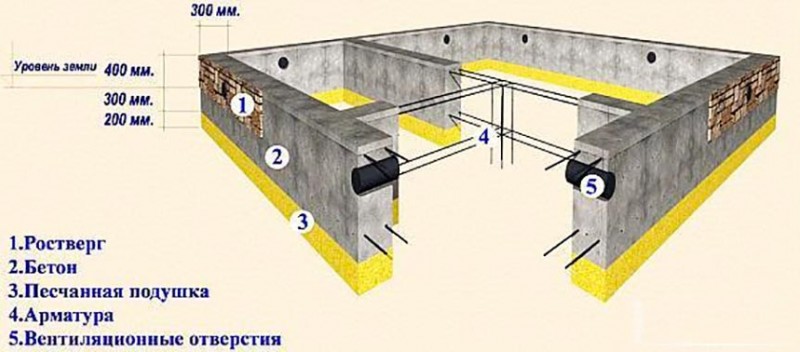

По правилам, ширина ленты должна быть на 100 мм шире несущих стен. Значит, у нас это будет 350 мм (стандарт 400 мм). Дом 2-х этажный, поэтому строители рекомендуют делать ширину фундамента на 100 мм больше, а высоту ленты 0,8 х 2 = 1,6 м. Цоколь стандартный 0,4 м. При этом учитываем регион и глубину промерзания.

Расчёт минимальной площади подошвы делается по формуле S > γn · F / (γc · R0), где:

• γn – коэффициент надежности для запаса прочности (постоянная величина 1,2);
• R0 – сопротивление грунта под подошвой (например, влажный песок 2,5);
• F – максимальная нагрузка дома (185 000 кг);
• γc – коэффициент, зависящий от почвы и типа строения (для деревянных домов 1,1).

Теперь остается подставить все значения в формулу: S > 1,2 х 185 000 / 1,1 х 2,5 = 80 727 см2. Округляем до 80 000 и делим на 10 000 мм = 8 м². Проверяем: лента нашего фундамента общей длиной 30 м и шириной 0,5 м, поэтому 30 х 0,5 = 15 м². Будущий фундамент подходит под наш расчетный дом с запасом 85%.

Считаем количество раствора V= h х b х l, где:

• V – объем раствора в м³;
• h – высота (м);
• b – ширина (м);
• l – длина ленты (м).

Подставляем значения: 1,6 х 0,5 х 30 = 24 м³. Столько раствора потребуется для ленты 9 х 6.
