Ленточный фундамент

Как правильно определить расход материалов на фундамент – готовимся к выполнению расчетов

До начала строительных мероприятий важно правильно определить потребность в стройматериалах. Это позволит спланировать объем затрат и рационально использовать имеющиеся финансовые ресурсы

Так как возведению домов предшествует строительство основы, необходимо на начальном этапе рассчитать необходимый для заливки основания объем бетонной смеси. Для того чтобы выполнить расчет фундамента, калькулятор необходим.

Выполнить калькуляцию можно различным образом:

• воспользовавшись готовой программой. Ускорить вычисления поможет размещенный на профессиональных сайтах калькулятор для расчета фундамента;
• выполняя расчет вручную. Несложно, используя обычный калькулятор, рассчитать количество бетона на фундамент с высокой степенью точности.

Для этого необходимо выполнить ряд мероприятий:

• провести геодезические изыскания. Они помогают определить уровень расположения грунтовых вод, характеристики почвы и глубину промерзания;
• определить действующие на основу нагрузки. Поможет правильно и быстро рассчитать фундамент под дом калькулятор, размещенный на сайте.

Расчет фундамента на примере бани 6×4 метра

Произведя расчет количества бетона для фундамента, калькулятор учтет следующие данные:

• тип сооружаемого основания. Профессиональная программа позволяет рассчитать ленточную основу, плитное основание и столбчатую конструкцию;
• конструкцию фундаментной базы и ее размеры. Конфигурация и габариты зависят от особенностей здания, действующих нагрузок и характеристик почвы;
• марку применяемого для заливки бетонного раствора. Она выбирается в зависимости от уровня механических нагрузок;
• уровень промерзания почвы. Он определяется с учетом территориального расположения объекта строительства.

От полноты введенных данных зависит правильность подсчета раствора, а также расхода материалов.

Как рассчитать материалы на фундамент столбчатого типа

При строительстве столбчатой основы необходимо правильно выполнить расчет фундамента для дома.

Калькулятор, выполняющий расчет онлайн, обрабатывает следующие данные:

• количество опорных колонн;
• диаметр и высоту свай;
• размеры находящейся в грунте расширенной части опоры;
• габариты ростверка;
• конфигурацию ростверковой конструкции;
• марку используемой бетонной смеси.

Калькулятор бетона на фундамент в виде монолитной плиты

Расчет материалов для плитного фундамента

Планируя забетонировать монолитную плиту, застройщики сталкиваются с проблемой, как рассчитать количество бетона на фундамент.

Калькулятор позволяет быстро определить расход бетонной смеси после введения в соответствующие графы программы следующих параметров:

• длины плитной основы;
• ширины фундаментной плиты;
• высоты железобетонной базы.

Выполняя вычисления вручную, можно пренебречь объемом, который занимает арматурный каркас. Необходимо просто перемножить размеры конструкции и получить ее объем, который примерно соответствует потребности в бетонном составе. Для получения точных значений необходимо использовать программные методы.

Ленточный фундамент.

Объем ленточного фундамента можно вычислить намного легче других, для этого нам нужно знать суммарную длину, высоту и ширину. Площадь опоры, влияет на ширину вычисленную в начале, но средняя ширина такого типа фундамента составляет около 40 сантиметров. Высоту так же возьмем из предыдущих расчетов, берем значение в 1,5 метра. Общую длина ленты вычисляем также как и периметр.

Для здания, имеющего размер 5 на 8 метра и имеющего одну стену длинной 5 метров, периметр равен 5+(8+5)*2=45 метра.

При ширине ленты 50 сантиметров количество бетона будет равно 0,5*45*1,5=33,75 м3.

Исходные данные для расчета ленточного фундамента

На рисунке показана геометрия ленточного фундамента. Уровень природного рельефа взят из инженерно-геологического отчета (как и данные по всем грунтам). При строительстве дома рельеф будет понижен до уровня планировки срезкой, а пол первого этажа будет несколько выше уровня земли на улице.

Очень важным фактором является то, что подземная часть конструкции стены расположена симметрично относительно оси фундаментной ленты. А вот нагрузка от вышележащих конструкций Nc расположена с эксцентриситетом относительно этой оси. Этот эксцентриситет может быть вызван различными ситуациями (см

рисунок ниже), и важно определить не только его величину, но и в какую сторону сбита нагрузка по отношению к оси.

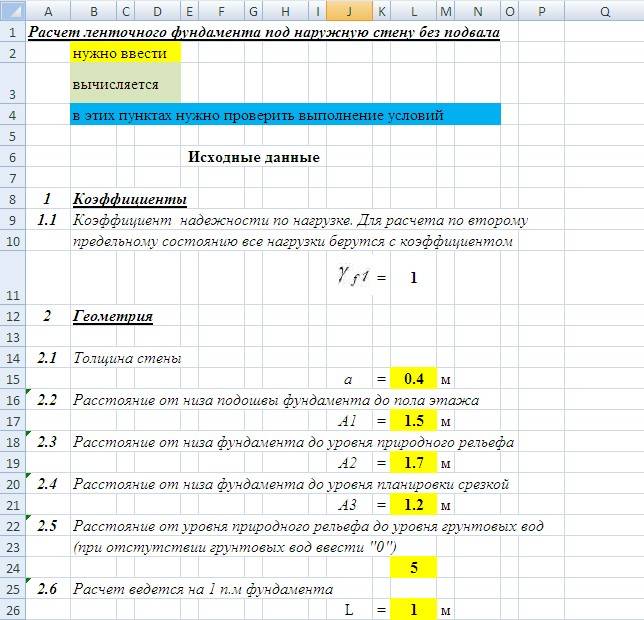

Исходные данные в нашем расчете описывают геометрию стены

Обратите внимание, что расчет можно построить так, чтобы вводить нужно было только значения, помеченные желтым маркером – остальные будут вычисляться автоматически.

Значение А3 должно быть не меньше глубины промерзания грунта в вашем районе. Пол дома нужно делать выше уровня земли.

Для упрощения расчета мы берем не всю длину ленты, какой бы она ни была, а только один ее погонный метр – так и с нагрузками проще будет оперировать, и с площадями.

Характеристики грунта в данном расчете взяты из инженерно-геологического отчета – и взяты именно расчетные значения характеристик для расчета оснований по деформациям.

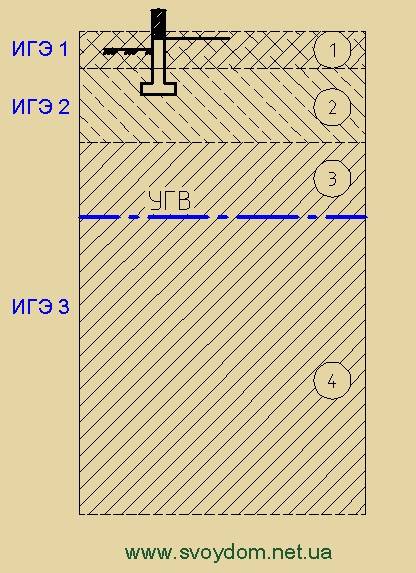

Как видно из рисунка, фундамент залегает во втором слое грунта ИГЭ-2, а в третьем присутствуют грунтовые воды.

Номер слоя грунтов	Показатели грунтов
Удельный вес, т/м3	Модуль деформации, т/м2	Сцепле- ние, т/м2	Угол внутр. трения	Коэфф. Пористо- сти	Ограничение давления, т/м2
Природное состояние	Водонасыщен- ное состояние	Природное состояние	Водонасыщен- ное состояние
ИГЭ-1	1,7	1,83	2000	1500	0,1	18	0,73
ИГЭ-2	1,75	1,89	1960	960	2,2	20	0,78	15
ИГЭ-3	1,84	1,93	1950	1950	2,8	24	0,7

Для данного расчета нам не понадобятся коэффициент пористости и модуль деформации, но они будут нужны при расчете осадок фундамента.

В нашем случае ИГЭ-2 – просадочный суглинок с начальным просадочным давлением 16,5 т/м2, т.е. при таком давлении под подошвой грунт резко начинает деформироваться, чего мы допустить не должны. Поэтому мы задаем начальное просадочное давление для этого слоя несколько меньшим, чем 16,5 т/м2, чтобы иметь запас. Слой ИГЭ-2 является основанием для фундамента, но если бы он был где-то глубже, то согласно п. 2.177 пособия, расчетное сопротивление следует определять по наиболее слабому грунту – об этом забывать не следует.

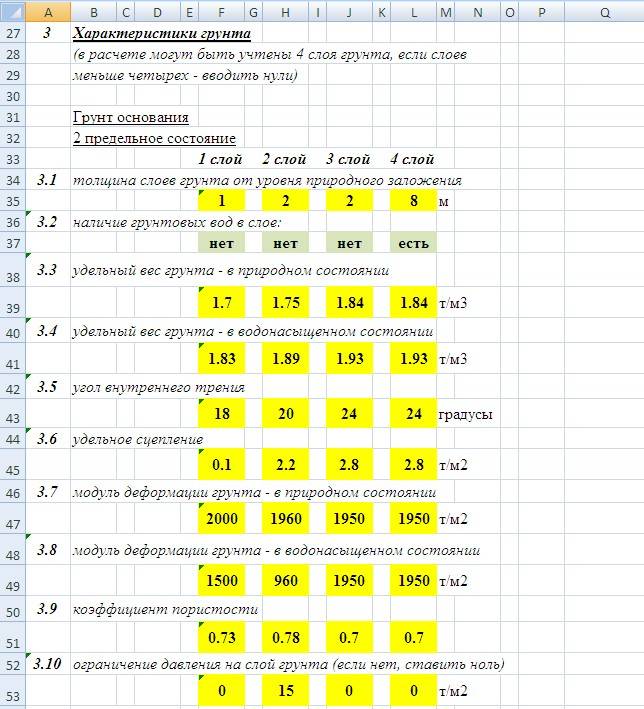

Итак, исходные данные по грунтам сведены ниже в расчетную таблицу

Обратите внимание, что слоев грунта уже четыре, а не три. Для удобства третий слой разделен на два – сухой и водонасыщенный.

Завершающая часть исходных данных – обратная засыпка и нагрузки.

Нагрузка на стену в нашем случае взята из примера сбора нагрузок «Собираем нагрузки на ленточный фундамент дома» для фундамента по оси «1», т.е. для фундамента под крайнюю стену, и равна она сумме постоянных и временных нагрузок из шестой таблицы примера 7391 кг/м + 724 кг/м = 8115 кг/м = 8,115 т/м (так как расчет у нас ведется на 1 погонный метр фундамента, то нагрузка Nс берется уже не в тоннах на метр, а в тоннах).

Эксцентриситет приложения нагрузки в нашем примере равен 0,1 м, сбита нагрузка в сторону дома.

Расчет ленточного фундамента выполняется методом последовательных приближений. Чтобы от чего-то оттолкнуться, мы задаемся расчетным сопротивлением грунта (оно приближенное и выбирается из таблиц пособия для подходящего грунта). Далее мы находим предварительную ширину подошвы, по значениям которой будем уже более точно определять расчетное сопротивление грунта.

2 Технология выполнения работ

После того, как количество арматуры определено должна быть выбрана схема армирования ленточного фундамента, согласно которой будет собираться армокаркас. Прямые участки конструкции выполняются из цельных прутьев, тогда как на угловых местах необходимо дополнительное усиление выгнутой в П либо Г-образную форму арматурой. Использование перпендикулярного перехлеста отдельных стержней арматуры на местах углов и примыканий не допускается.

Правильное армирование углов ленточного фундамента представлено на схеме:

Армирование углов фундамента

Схема армирования ленточного фундамента в местах примыканий:

Армирование ленточного фундамента своими руками предполагает сборку каркаса в удобном месте и его последующего размещения внутри опалубки. Технология требует гибки арматуры в прямоугольные хомуты, что в домашних условиях легко выполнить с помощью самодельного приспособления.

На 20-ом швеллере нужно вырезать болгаркой канавки, в которые впоследствии вставляется арматура, и на пруток одевается отрезок стальной трубы, использующийся в качестве рычага. Готовые кольца надо скрепить сваркой либо связать проволокой. Для прутков диаметром 10-15 мм используется проволока 1.2-1.5 мм.

Длина прутков на продольном поясе должна равняться длине стороны дома. Стержни продеваются внутрь кольца и фиксируются вязальной проволокой по углам хомута и в его центральной части. Шаг между хомутами — 30 см. На выходе вы должны иметь 4 составляющих части каркаса — 2 равные длине и 2 меньшие, равные ширине дома. Далее выполняется укладка каркасов в траншею и их соединение выгнутыми под углом прутками арматуры в соответствии с представленной выше схемой.

Гибка хомутов из арматуры

При установке каркаса внутрь траншеи надо соблюдать следующие правила:

• каркас необходимо поднять над дном траншеи с помощью подставок на 5 см — требования СНиП не позволяют использовать в этих целях обломки кирпичей;
• укладка должна выполнятся строго по горизонтальному уровню;
• каркас необходимо зафиксировать относительно боковых стенок траншеи с помощью забитых в ее стенки штырей, чтобы арматуры не сдвинулась при бетонировании.

Армирование ленточного фундамента по технологии исполнения идентично для оснований мелкозаглубленного и заглубленного типа. После установки армокаркаса начинается этап бетонирования — для заливки используется бетон марки М200. Определить требуемое количество бетона можно исходя из объемов фундамента — нужно перемножить длину, ширину и периметр ленты.

Армокаркас фундаментной ленты

Отметим, что технология строительства ленточного фундамента требует обязательного обустройства на дне траншеи уплотняющей подушки из одинаковых по толщине слоев песка и щебня (толщина от 10 до 20 см каждый)

Используется подушка в качестве защиты фундамента от нагрузок вертикального пучения, что особенно важно при обустройстве мелкозаглубленного основания, размещенного в пласте промерзающего грунта

Пример непосредственного расчета

Наиболее надежным видом ленточного фундамента является монолитный.

В самом обычном случае считается масса всей постройки. Зная при этом несущую способность грунта и фундамента, можно их сравнить с массой и сделать выводы о пригодности такого ленточного фундамента. В нашем случае сделать это не получится, так как не известна ширина монолитного фундамента.

В подобном случае поступают следующим образом:

•  считается примерная масса конструкции без ленточного фундамента;
•  находится ширина фундамента с учетом того, что давление должно быть меньше несущей способности грунта;
•  уточняется ширина фундамента и внесение некоторых поправок по необходимости.

Стоит заметить, что определение несущей способности грунта невозможно без определения его типа.

Существует сразу несколько народных способов определения типов грунта. Один из самых простых заключается в том, что нужно взять небольшую горсть земли, с некоторой глубины, желательно с глубины закладки фундамента, так как именно данный грунт будет держать весь вес на себе. Эта горсть ладонями формируется в шар, а дальше осталось сделать вывод по результатам:

•  если получается сформировать хоть что-то наподобие шара, но он рассыпается, то в руках супесь;
•  если шар получился крепким, при его сжатии он не рассыпается, а просто разделяется, то это суглинок;
•  если формируется шар, а при сжатии получилась аккуратная лепешка, то это глина;
•  если же даже шар сделать не получилось, то в руках обычный песок.

Именно из результатов такого нехитрого эксперимента можно узнать о несущей способности грунта. Все данные можно взять из соответствующих таблиц:

Глубина закладывания фундамента на пучинистых грунтах должна составлять не более 50 см.

•  крупнозернистый песок имеет коэффициент сопротивления (несущую способность) 5;
•  среднезернистый песок – 4;
•  мелкозернистый песок – 3;
•  сильно увлажненный мелкозернистый песок – 2;
•  сухая супесь – 2.5, а увлажненная – 2;
•  суглинок – 2
•  сухая глина – 2,5, а увлажненная – 1;

Стоит заметить, что данные коэффициенты относятся только к обычной плотности грунта. Если же грунт имеет плотность выше среднего, то его несущая способность больше:

•  крупнозернистый песок – 6;
•  среднезернистый песок – 5;
•  мелкозернистый песок – 4;
•  сухая супесь – 3;
•  суглинок – 3 и т.д.

Примем для нашего случая коэффициент сопротивления равный 2,5.

Теперь найдем массу строения.

Как уже было отмечено, расчет будет выполняться без учета массы фундамента.

Итак, про пол в исходных данных не было сказано. Это было сделано, т.к. пол не оказывает воздействия на фундамент.

Следует приступить к расчету массы стен. Мы можем знать и площадь стен, и площадь одного блока: 60*30 = 1800 см2 = 0,18 м2.

Тогда площадь стен: 30*3 = 90 м2.

Теперь легко вычислить необходимое количество блоков: 90/0,18 = 500 штук. Зная массу одного блока можно посчитать их суммарный вес: 500*30 кг = 15 тонн.

Теперь определим массу перекрытия. Оно сделано из бетона (средняя плотность 2500 кг/м3). Сначала следует найти объем бетона: 5*10*0,15 = 7,5 м3, то есть его масса равна: 7,5*2500 = 18,75 тонны.

Теперь определяем массу крыши. Всего потрачено 5 м3 древесины. Например, сосна имеет плотность около 800 кг/м3, а береза – 900 кг/м3. Эти данные являются справочными.

Пусть использовалась сосна. Тогда найдем ее массу: 5*0,8 = 4 тонны.

Масса кровли равна: 100*26 кг = 2,6 тонны.

Значит, масса крыши равна: 4+2,6 = 6,6 тонны.

Теперь остается найти общую массу, как сумму всех масс: – 15+18,75+6,6 = 40,35 тонн.

Данные для вычисления характеристик ленты

Примеры расчета оперируют такими данными, как:

Пример расчета бетона на ленточный фундамент.

• проект здания;
• снеговая нагрузка;
• отметка промерзания почвы;
• уровень грунтовых вод;
• характеристики грунта.

Ленточный фундамент рассчитывается в четыре этапа:

• вычисление общей нагрузки на основание: масса конструкций коттеджа, эксплуатационные нагрузки (пользователи, мебель, интерьер), снеговая, ветровая нагрузка;
• определение удельного давления подошвы основания на почву;
• вычисление геометрических размеров ленты;
• корректировка геометрии по результатам предыдущих расчетов.

Пример расчета коттеджа класса эконом оперирует такими конструктивными элементами, как:

• фундамент;
• цоколь;
• перекрытие нулевого уровня;
• коробка дома;
• перегородки;
• облицовки, кровля;
• лестницы (наружные, внутренние);
• тепло-, паро-, шумо- и гидроизоляция;
• прочие конструкции (печь, камин, климатическое оборудование, отопительные котлы, коммуникации)

Ленточный фундамент виды и формы.

На этом этапе расчета ленточного фундамента потребуются чертежи (либо эскизы) с точными размерами. По ним высчитывается объем используемых конструкционных материалов. Для облегчения проектирования в сети существуют бесплатные сервисы для подсчета объемов бетона, количества кирпича, пиломатериала. После получения значений объемов конструкций цифры умножаются на плотность материалов, из которых они изготовлены. Полученный вес фундамента, перегородок, стен, перекрытий, кровли умножается на коэффициенты надежности, различные для отдельных конструкционных материалов:

• металл – 1,05;
• дерево, камень, железобетон, бетон – 1,1;
• заводские ж/б конструкции – 1,2;
• железобетон, залитый в пятне застройки – 1,3;
• грунт – 1,1;
• легкие материалы – 1,3.

Плотность материалов берется из таблиц справочников либо СНиП. Например, бетоны, в зависимости от наполнителя, могут существенно отличаться этой характеристикой (от 1,8 до 2,5 т в кубе объема). Параметры ленты задаются исходя из характеристик грунта, ширины стеновых материалов.

Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Ленточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

Существует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

Проектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Общий пример расчета для одноэтажного частного дома

Проведем пример. При расчете будем использовать следующие исходные данные об объекте:

1. Здание представляет собой конструкцию одноэтажного частного дом с небольшой мансардой и общей площадью 36 кв. м.;
2. Материал для возведения несущих стен – бруса, толщина которого 200 мм;
3. Общее значение площади стен (4 стены с наружной высотой равной 4,5 м) равно 108 кв.м.;
4. Внутренние перегородки выполнены из гипсокартона и составляют 75 кв.м. площади;
5. На крыше используется образец металлической четырехскатной кровли, с уклоном в 30ᵒ;
6. При исследовании грунт оказался пластичным, а качественный состав показал глину;
7. Значения снеговой нагрузки для выбранного региона равняется 180 кг/м²;
8. Перекрытия в частном доме будут из дерева, общая площадь составит 72 кв.м.

Пример сбора нагрузки для здания

Любой сбор нагрузки на будущее бетонное осуществляется с учетом всех конструкций, а также снеговой и ветровой нагрузки. Все данные заносятся в табличную форму. Посмотрите видео, как рассчитать все нагрузки, а также возвести монолитный фундамент.

При расчете необходимо учитывать нормативную и расчетную нагрузку в совокупности с коэффициентом надежности. Для нашего примера получим такие результаты:

1. Нагрузка от стен вычисляется: 108*160*1,1 = 19008 кг,
2. Нагрузка от гипсокартонных перегородок: 75*30*1,2 = 2750 кг,
3. Нагрузка от деревянных перекрытий: 72*150*1,1 = 11880 кг,
4. Давление металлической кровли: 42*60*1,1 = 2772 кг,
5. Полезная и снеговая нагрузки: 72*150*1,2 + 42*180*1,4 = 23544 кг.

В итоге, в данном примере, мы получаем общую нагрузку здания в районе 59904 кг (это с учетом коэффициента надежности). Ширина подошвы бетонного основания вычисляется с учетом условия, что его ширина на 20 см больше, чем у дома. Таким образом, общая площадь основания равна 372100 кв. см.

Высчитываем удельную нагрузку на почву под домом по формуле: 59904 кг: 372100 кв.см. = 0,16 кг/см². Сравниваем полученные и заданные при расчете значения — Δ = 0,25 — 0,16 = 0,09 кг/см². Высчитываем массу будущего здания — М = Δ*S = 0,09*372100 = 33489 кг. Получаем в итоге толщину подошвы: t = 33489/2500 = 13,4 см. Так как значение не целое, за толщину бетонного основания принимают либо 10 см, либо 15 см.

При проверке на наименьший расход бетонного раствора и массы арматуры требованиям расчета удовлетворило значение толщины в 15 см. Остается посчитать лишь расход арматуры на монолитный фундамент выбранного одноэтажного дома для нашего примера.

Расчет арматуры на плиту

Дальнейшие расчеты примера по количеству арматуры основаны на следующих данных:

1. Выбрана плита с общей толщиной в 15 см,
2. Будет использовано 2 рабочие сетки,
3. Диаметр металлических стержней выбран в 12 мм, а шаг стержней на расстоянии 150 мм,
4. По количеству стержней получаем следующее количество штук (для двух слоев): 84*2=168 штуки,
5. В результате, общую массу арматуру считаем по формуле: 1018,08 м * 0,888 кг/м = 905 кг.

Упрощенный расчет вручную необходимой толщины фундаментного основания и общего количества (веса) арматуры является несложной задачей, требующей небольшого количества свободного времени. Самое главное не запутаться в формулах и учесть всех коэффициенты.

Как выбрать стержни?

Выбирая изделия, нужно учитывать:

1. Тип и вес сооружения.
2. Несущую способность опоры.
3. Геологические условия участка.

Рассчитав суммарные нагрузки и используя справочную информацию о сопротивлении грунта, выбирают количество свай с учетом их несущей способности. Последний параметр напрямую связан с диаметром и длиной опоры. Длину выбирают, исходя из глубины промерзания грунта и высоты цоколя.

Рекомендации по выбору диаметра свай:

• Ø57 мм – заборы из сетки, легковесные конструкции;
• Ø76 мм – тяжелые ограждения из кирпича и профнастила;
• Ø89 мм – пристройки, террасы, гаражи, хозяйственные постройки;
• Ø108 мм – малоэтажные дома, дачи, бани, ангары;
• Ø 133 мм – тяжеловесные постройки весом до 12 т.

О размерах и диаметрах винтовых свай читайте в этой статье, как выбрать опоры для разных типов фундаментов — в этой. О винтовых сваях 108 расскажет эта статья.

Виды винтовых свай

В зависимости от материала изготовления винтовые сваи различаются на типы:

1. Металлические сваи – стальные изделия из профильной трубы. Отличаются недорогой стоимостью и возможностью ручного монтажа.
2. Железобетонные сваи – изделия, изготовленные из бетона, упрочненные армированным каркасом (подробнее об армировании свай читайте тут). Столбы имеют винтовую часть и оснащены металлическим наконечником. Отличаются повышенной несущей способностью и сроком службы от 100 лет за счет стойкости бетона к коррозийным процессам.

Металлические винтовые сваи по конфигурации лопастей различаются на:

• лопастные;
• спиральные;
• комбинированные.

По способу изготовления наконечников:

• литые;
• сварные;
• кованные.

По способу нанесения антикоррозионного покрытия:

• нанесение обмазочных материалов;
• холодное оцинкование;
• горячее оцинкование.

Подробнее о том, каких видов бывают винтовые сваи, можно узнать здесь, об оцинкованных винтовых сваях читайте здесь, о бетонных — тут, о металлических — тут.

Заводское производство и самостоятельное изготовление

Бетонные винтовые сваи изготавливают только на заводах, поскольку технология производства предполагает использование виброоборудования и сушильных камер. Металлические сваи можно сделать в домашних условиях при умении обращаться со сварочным аппаратом и болгаркой.

нужно учитывать такие факторы:

Использовать профильные трубы из высокопрочных марок стали.
Для лопастей применять листовую сталь толщиной не ниже 4–5 мм.
Уделять внимание прочности сварочных швов.
Выбирать качественные гидроизоляционные материалы.

Заводские изделия изготовлены по ГОСТУ и соответствуют заявленным техническим характеристикам. В свою очередь для самодельных труб сложно рассчитать несущую способность, что предполагает риски в процессе монтажа и эксплуатации. Как сделать винтовые сваи своими руками, можно узнать тут.

Размеры опор

Характеристики винтовых свай:

• длина трубы – от 1 м;
• диаметр сечения – от 57 мм;
• толщина стенки трубы – от 3,5 мм;
• толщина лопасти – 4–5 мм;
• диаметр лопасти – 150–300 мм.

Сваи с такими размерами обеспечивают необходимую несущую способность для легковесных сооружений, построенных на суглинистых почвах, которые преобладают на территории Московского региона и других областей РФ.

Нагрузка

Допустимая нагрузка на фундамент определяется типом грунта, а также несущей способностью одной опоры. Характеристика винтовой металлической сваи зависит от длины столба, а также диаметра трубы и лопастей. Подробнее о нагрузке на винтовые сваи можно узнать тут.

Зависимость параметров отражена в таблице:

Тип грунта	Несущая способность сваи (тонны) диаметром 108 мм при диаметре лопастей 300 мм
длина столба – 1,5 м	длина столба – 2,5 м	длина столба – 3м
Пластичные глины	3,7	4,4	5,0
Полутвердые глины	4,7	5,4	6,0
Суглинки, супеси	3,7	4,5	5,0
Пески средней фракции	Не используются	9,5	10,5

Столбчатый тип фундамента. Количество арматуры и вязальной проволоки.

Столбчатый тип фундамента не испытывает сильной нагрузки, и для его армирования по вертикали подходит ребристая арматура с диаметром в 1 см. Горизонтальная арматура не испытывает на себе никаких нагрузок, она служит только для соединения вертикальных, для нее подходит гладкая арматура толщиной 0,6.

Например, высота столба в 1,5 м и имеющий диаметр 15 см, хватит всего 4 прута в 7,5 см и связкой в трех местах. Общее количество ребристой арматуры толщиной 1 см составит 1,5 м*4=6 м. Необходимое количество гладкой арматуры для одного соединения будет 30 см, а общее количество 90 см.

Также очень просто рассчитать количество вязальной проволоки. Количество соединений, 3 горизонтальных прутка, умножаем на количество вертикальных и на количество проволоки для одного соединения: 3*4*30 см=3,6 метра, а общее количество 3,6*20=72 метра.

Упрощенный расчет арматуры для ленточного фундамента

Приняв решение и начертив эскиз армировки, приступайте к вычислению: объема и количества. Неправильное определение заставит дважды проплатить за доставку, приостановит строительство, а также испортит рабочий настрой.

1. Для примера представляем расчет на цифрах:

• заданный периметр дома (6+ 7)х 2 = 24 ед. изм. Общий периметр дома;
• 25+6 = 31 ед. изм. – общая длина фундамента;
• 31 х 4 = 124 ед. изм. – общая длина арматуры.

В случае приобретения прута не той величины, что рассчитана или требуется, в случае планирования соединять обрезки, куски в одну деталь, принимайте запас материала проволоки от 1 метра. Соединение необходимо делать внахлест, не экономить на прочности дома.

• допускаем, что прутья имеют только 1 соединение. Значит, по схеме нужны 4 прута арматуры, умножаем на количество стен в доме 5 и получаем 20 соединений. Что означает, дополнительно 20 метров к расчетному;
• общий метраж для арматурин – 124 + 20 = 144 метра.

2. Пример расчета для прутов с гладкостью поверхности диаметра 8,0 мм, которые пойдут к вертикальным стойкам, горизонтальным поперечинам-перемычкам:

• длина между элементами = 50,0 см;
• 31/ 0.5 = 62. Получили количество единиц колец армировочных;
• решетка, например, тоже с высотой 50,0 см, а расстояние 25 см, тогда расчет такой: (50,0+25,0) х 2 = 150,0 – это периметр армировочного кольца;
• далее длину общего количества умножаем на 1.5: 62 х 1.5=93. Результат — величина всей длины прутьев;
• требуется учитывать фактор обрезки, повторного нахлеста, брака. Профессионалы рекомендуют увеличивать арифметическую цифру на 10%, чтобы получить реальное значение.

Ленточный тип фундамента. Количество арматуры и вязальной проволоки.

Для ленточного фундамента не понадобится слишком толстая арматура (10-12 мм), ведь этот фундамент имеет большую несущую способность. Продольные прутки арматур испытывают основную нагрузку и укладываются в 10 см от поверхности бетона. Вертикальные и поперечные прутки не испытывают нагрузки, вот почему для них используется гладкая арматура.

Для дома 5 на 8 м и ещё одна внутренние стены, вся длина фундамента составит 45 метров. Общий расход гладкой арматуры на всю площадь фундамента составит 97,5 метра. Также прибавляем длину фундамента для внутренних стен.

Число вязальной проволоки при всей длине фундамента 45 м и шаге в 40 см для одного соединения будет равна 30 см, а общее количество (45 м /0,4 м)*3 (кол-во уровней)=338, умножаем на размер проволоки 338*0,3=102 метра вязальной проволоки.

Информация по назначению калькулятора

Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Свайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.

Основными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.

Существует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Почва

Самым первым фактором, который следует тщательно изучить – это почва на участке, которая выбрана для постройки дома. От ее типа зависит многое:

• тип фундамента;
• глубина его залегания;
• выбор вида гидроизоляции;
• возможность обустройства подвала.

Для того чтобы правильно оценить почву, необходимо выкопать в нескольких местах ямы или пробурить скважины. Расстояния между ними должно быть не менее метра. Грунты на одном и том же участке могут быть различными, а, следовательно, свойства их отличаются.

Очень важно не ориентироваться на свойства грунта соседнего участка и игнорировать обследование своего. Скважина пробуривается до глубины 2 метров

Такая глубина достаточна для того, чтобы получить представление, какой тип почвы преобладает

Скважина пробуривается до глубины 2 метров. Такая глубина достаточна для того, чтобы получить представление, какой тип почвы преобладает.

Далее определаются с видом фундамента и глубиной его залегания.

Приведём характеристики самых распространённых типов грунтов и варианты решений относительно расчёта основания дома.

Каменистые и полукаменистые грунты имеют очень высокую несущую способность. Исходя из этого, можно выполнять работы по устройству фундамента любого типа, кроме свайного.

Заключение

Для строительства важно определить объем затрат стройматериалов и рассчитать точное количество требующейся бетонной смеси, иначе фундамент не сможет выполнять возложенные на него задачи. В вычислениях используются не только параметры основания, описанные в проекте и плане, но и другие факторы – усадка и особенности почвенного слоя

Пропорции смешивания материалов помогают определить специальные таблицы

В вычислениях используются не только параметры основания, описанные в проекте и плане, но и другие факторы – усадка и особенности почвенного слоя. Пропорции смешивания материалов помогают определить специальные таблицы.
