Можно ли самому сделать расчет лестницы с забежными ступенями

Как сделать расчеты

Для того чтобы рассчитать длину конструкции, для начала необходимо вычислить высоту помещения, где будет располагаться лестница. После – сложить ее с шириной потолочного перекрытия. Полученный результат делим на значение высоты подступенника и на выходе получаем число ступенек. Умножаем полученное число на ширину одной ступени и в итоге получаем необходимое значение длины.

При расчете ширины проема необходимо из значения высоты помещения вычесть просвет (по стандарту, он составляет 1900 мм). Полученный результат делим на высоту одной ступеньки. В итоге получаем число, показывающее количество ступеней, которое будет находиться под перекрытием. Остальные в таком случае располагаются в свободной зоне.

Умножаем их количество на ширину одной ступеньки и получаем ширину проема.

Для расчета угла наклона лучше всего воспользоваться специальной компьютерной программой, калькулятором лестниц или же методом пропорций. Но первый вариант все же предпочтительней для новичка. Он позволяет избежать ошибок и неточностей.

Винтовая конструкция рассчитывается по аналогичному сценарию с забежной. Главное – четко определить ее конфигурацию.

Графический метод

Самой важной частью в изготовлении лестницы является грамотно составленный чертеж или эскиз. На нем должны быть детально проработаны все аспекты, с указанием размеров каждого вышеперечисленного параметра

Даже использование всевозможных калькуляторов и программ-конструкторов лестниц не избавляет от надобности изготовления чертежа. Он необходим для любого типа конструкции, включая самый простой – маршевый.

Калькуляторы онлайн

При проектировке лестницы «с нуля» лучше всего пользоваться калькуляторами онлайн. Они представляют собой ряд программ для помощи в этом деле. Вот некоторые из них:

1. StairCon.
2. Compass/ND.
3. Stair Designer.
4. Solid Works.
5. Consultec Staircon.

Существует ряд ресурсов, на которых можно рассчитать все параметры

Программы-конструкторы для расчета

Для самостоятельного конструирования лестницы с забежными ступенями можно воспользоваться многочисленными программами, найти которые на нашем сайте не составит труда. Работать с ними невероятно просто. Для начала необходимо прописать ряд параметров:

1. Тип конструкции.
2. Длина марша.
3. Высота и ширина одной ступени.
4. Материал изготовления будущей лестницы.

Дополнительно может быть предложено выбрать цвет лестницы и ее декоративное оформление, чтобы представить ее в более полном виде.

Такие программы располагаются на нашем портале или сайтах непосредственно производителей лестниц любой сложности. Воспользовавшись одной из таких утилит, можно воочию увидеть плоды своей фантазии, а также узнать, сколько будет стоить ее изготовление.

Расчет лестницы с забежными ступенями

Определить геометрию конструкции можно вручную или с помощью онлайн-калькулятора. В любом случае нужно найти необходимое количество нижних, поворотных и прямых ступеней, длину и высоту проема, ширину лестницы. Учитывается толщина проступи и тетивы, выступ края детали за проступенок.

Методы расчета забежных лестниц

Для определения габаритов ступеней, крутизны и радиуса закругления применяют несколько способов расчета:

• Графический упрощенный. Используется для расчета лестниц с поворотом на 90° или 180°. На чертеже, выполненном в масштабе, проводят центральную линию, которая соответствует траектории движения. Ее разбивают на одинаковые по размеру проступи согласно количеству ступеней и глубине, выдерживая ограничения по ширине узкой и широкой части.
• Метод пропорций. Применяется при расчете более плавного изгиба забежной лестницы. Часть проступей прямого марша изменяют на клиновидные. При такой раскладке перемещаться гораздо удобнее, так как нет резкого перехода на винтовой промежуток подъема.
• Датский метод. В результате построений получается проекция с отрезками, равными длинам узких сторон ступеней. Их переносят на чертеж. После пересчета из масштабных величин получают нужные натуральные размеры.

Применяют и другие методы расчета — подъема линий или развертки. Они требуют точных графических построений и знания законов геометрии.

Расчет угла подъема и величины проема

Самый распространенный вариант забежной конструкции — два прямых марша, расположенных перпендикулярно друг другу в углу помещения. Наиболее комфортный уклон определяет соотношение 1:2-1:1,75 или 30° в угловых единицах.

Примерное количество проступей находят делением высоты проема с учетом плиты или балки перекрытия на рекомендуемый вертикальный размер ступени. Например, в комнате высотой 3 м нужно будет разместить 3/0,15=20 ступенек минус одна (подъем на пол второго этажа).

Графический расчет на бумаге проводят по схеме:

1. Проводят окружность радиусом, равным ширине марша.
2. Размечают на чертеже оба марша с количеством ступеней, полученных предварительным подсчетом — делением высоты этажа на размер подступенка.
3. Из точки желаемого начала закругления прочерчивают линии, перпендикулярные маршам. Их пересечение обозначают точкой А.
4. Соединяют прямой точку А с центром окружности. Это — ось пропорций.
5. Проводят линию через середину маршей и окружности, разбивают на винтовом промежутке на отрезки равной длины, соответствующие ширине ступени. Обычно, это 3-4 участка.
6. Соединяют точку А с точками пересечения центральной линии по граням проступей. При построении контролируют ширину участка, соответствующего узкой стороне клина.
7. Если он в переводе из масштаба меньше 10 см, точку А нужно выбрать заново. Отступают еще на несколько ступеней и проводят построения.

Можно увеличить количество забежных ступеней на закругленном участке, если марш достаточно широкий. Тогда условие, при котором узкий край проступи не менее 10 см, сохранится. В результате должна получиться фигура, соответствующая заданным требованиям. Размеры проема для лестницы жестко завязаны с углом наклона. Чем круче конструкция, тем меньше должна быть величина отверстия в потолке.

Определить границы люка можно на чертеже готовой лестницы, измерив расстояние между проступью и низом перекрытия. Если высота меньше 2 м, корректируют величину проема тремя способами — отодвигают плиту или балку (что часто невозможно), увеличивают уклон прямого марша (не всегда удается добиться комфортного угла подъема) или добавляют количество забежных ступеней вплоть до винтового варианта.

Вычисление количества обычных и забежных ступеней

На чертеже выделяют контуры каждого элемента. Теперь можно определить количество прямоугольных и клиновидных проступей. Но спешить с раскройкой материала не стоит. Лучше окончательно подогнать детали на месте.

Для вычисления точного количества обычных и забежных ступеней можно дополнительно воспользоваться онлайн-калькулятором. В поле для ввода указывают высоту помещения, длину стены, вдоль которой будет располагаться лестница, число поворотных и нижних проступей, ширину марша, толщину пиломатериалов.

После получения результатов, их сравнивают с вычисленными вручную. Они должны быть примерно равными. Затем приступают к изготовлению деталей и монтажу забежной лестницы своими руками. Можно приобрести готовый вариант, подходящий по размерам и характеристикам.

Параметры ровной лестницы с тремя пролётами

Рис. 1 Общий чертеж лестницы

• Y — высота проёма — как правило определяется высотой этажей Вашего дома
• X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• E — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
• A — ступеней на верхней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
• B — ступеней на средней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
• C — ступеней на нижней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома

Рис. 2 Обозначение ступеней

Функция «Показывать подступенки: H»

Рис.3 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Данная функция позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы, с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить), и из какого материала она будет – деревянная, металлическая или бетонная, а может быть – из всех материалов сразу

Функция «Черно-белый чертеж:»

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТировыными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

1. Подъём слева направо;
2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Изготовление и монтаж конструкции

Еще на этапе создания чертежа вы сталкиваетесь с вопросом, какой каркас будет лежать в основе лестницы? На практике наиболее популярными считаются изделия на косоурах и тетивах – они просты в монтажных работах и практичны в эксплуатации.

Схема устройстваУзлы соединения элементов конструкцииКрепление косоура к полу

Конструктивные особенности:

• при расположении забежной части непосредственно у основания конструкции монтаж ступеней производится на подступенки (если они имеются) и на опорные столбы;
• если же забежная часть располагается посередине и угол перехода прямой (90 или 180 градусов), поворотные проступи укладываются на несущие балки. Сами балки устанавливаются под прямым углом. На месте сгиба лестницы можно сделать закругление с помощью фанеры, придав ей изогнутую форму.

Рассмотрим оба варианта возведения деревянной лестницы с забежными ступенями своими руками:

в случае с использованием косоуров рабочий процесс начинается с треугольных вырезов в несущих балках

Очень важно, чтобы вырезы в балках находились на одном уровне, иначе вы получите неровные ступеньки и кривую, скрипящую лестницу;
Разметка косоура

согласно расположению забежной части, крепятся балки к несущим элементам;
Способы установки ступеней на косоур

ступени укладываются на косоуры и подгоняются в размер непосредственно во время рабочего процесса;
установка ограждений, на которые укладываются перила.. Сборка с расположением ступеней на тетивах отличается лишь тем, что они будут монтироваться между балками основания, а не на них, в остальном последовательность действий аналогична

Сборка с расположением ступеней на тетивах отличается лишь тем, что они будут монтироваться между балками основания, а не на них, в остальном последовательность действий аналогична.

Разметка лестницы при помощи шаблона
Изготовление тетивУстановка тетивыКрепление ступеней к тетивеСобранная конструкция

В заключение хочется порекомендовать посмотреть уже готовые варианты лестничных пролетов с забежными ступенями, чтобы оценить преимущества и недостатки каждого из них.

Забежная лестница своими руками

Для того чтобы уменьшить габариты лестничной клетки при недостатке свободного пространства, вместо межлестничной площадки изготавливают забежные ступени, ширина по линии движения которых равна ширине прямых ступенек. Эти ступени не очень удобны, поскольку спускаясь с лестницы, их ширина становится меньше при приближении к середине и просто неудобна для постановки ноги. В тоже время на другом конце ступени становятся намного шире человеческого шага. Для того чтобы уменьшить неудобства стоит на повороте оборудовать закругленные стены лестничной клетки, чтобы уменьшить размеры ступеней, а соответственно и затраты на их сооружение.

Обратите внимание! Самый узкий лестничный приступ должен составлять не меньше 10 см. Устройство забежной лестницы

Устройство забежной лестницы

Для того чтобы уменьшить перечисленные недостатки нужно использовать два способа:

1. Забежная лестница может быть устроена лишь в том случае, когда горизонтальное расстояние между параллельными маршами составляет ¼ ширины ступеней;
2. Для расчета ширины ступенек использовать один из предложенных способов, который основывается на пропорциональном расширении концов забежных ступенек за счет ширины прямых.

Расчет забежных ступеней при параллельных маршах

Если взять для примера лестницу, имеющую два параллельных марша и поворот на забежных ступенях с учетом расчета ширины ступеней, которые заменят площадку между этажей, расчеты проводятся следующим образом:

1. По центру марша проводится черта АВС – средняя линия движения, согласно которой наносится ширина поступей. При этом линия должна начинаться от закругленной вершины таким образом, чтобы расположенная посередине ступень была разделена вертикальной линией ВС ровно наполовину. В итоге получатся порядковые деления. Чем больше количество прямых ступеней, тем комфортней получится лестница, и переход от прямых ступенек к забежным будет плавней. Захватив три прямых ступеньки, проведите линию по горизонтали ДЕ, оградив высшую из них. Именно с нее начинается регулирование ширины поступи, соединив середину А с двумя чертами на линии движения. После того как линия будет проведена до пересечения линий с чертой ДЕ и получен следующий отрезок, его необходимо продолжить от Д к Е до нахождения следующих точек. Соедините полученные точки с соответствующими точками по номерному значению, которые отмечены пол линии движения. Итоговым результатом выполненных расчетов станет горизонтальная проекция формы поступей забежных лестниц с левой стороны. Аналогичным образом произведите расчеты правой стороны.
2. Иной расчетный способ состоит в следующем: продвигаясь от точки В по линии движения, отмерьте ширину поступей в соответствии с нормами таким образом, чтобы вертикально расположенная черта ДВ делила среднюю ступень вдоль напополам. Опираясь на количество прямых ступенек (3) получите отрезок АВ от вертикально расположенной черты ДВ и проведите наклонную линию АС по направлению к ней. При этом длина отрезка может быть любой и располагаться он должен под острым углом, с дальнейшим нанесением на него 7 отметок, которые будут соответствовать семи ступеням. Одна часть может быть равна от 3-10 мм в зависимости от масштаба бумаги для рисования схемы.

Строительство забежной лестницы

Сборка забежных ступеней на тетивах

После соединения точки С с точкой В и проведения из каждой точки параллельных ВС линий получаются аналогичные отрезки на вертикальной линии АВ. Далее соедините все точки деления с соответствующими им точками на центральной линии движения и проведите их до поверхности стены, которая окружает клетку. Таким образом, будут получены габариты и форма поступей в горизонтальной проекции.

Аналогичным образом производятся расчеты забежных лестниц с двумя маршами.

Обратите внимание! Лестницы, предполагающие наличие радиального поворота гораздо сложнее в изготовлении. Они требуют производства косоуров, тетивы, либо изготовления дополнительных опорных элементов под ступеньки, которые будут повторять радиус в лестничном изгибе

По этой причине забежные поворотные лестницы зачастую выполняются без радиуса на изгибе, а с поворотом под прямым углом.

Габариты лестницы с поворотом под прямым углом рассчитываются графическим пропорциональным способом. Этот вариант, наиболее востребованный при самостоятельном изготовлении забежных ступеней, поэтому их расчет стоит рассмотреть более подробно.

Полезное видео о расчете количества и высоты ступеней любых лестниц:

Параметры металлической лестницы с поворотом на 180 градусов

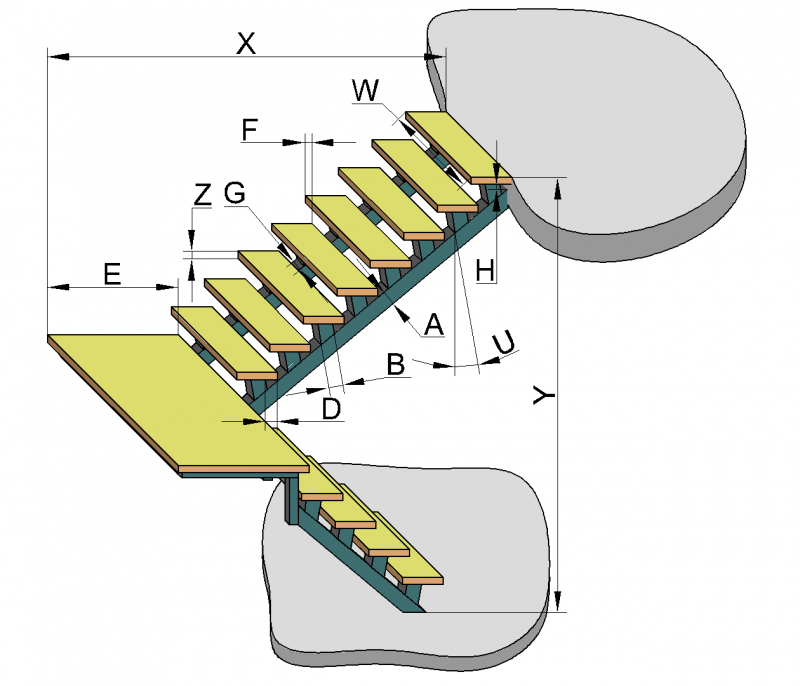

Рис. 1 Общий чертеж лестницы

• Y — высота проёма — как правило определяется высотой этажей Вашего дома
• X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• W — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• E — ширина площадки — зависит от того, сколько места Вы можете выделить в своём доме для лестницы и функционального назначения площадки
• Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
• A — толщина тетевы — геометрический параметр материала (например, труб), из которого Вы планируете делать тетиву лестницы
• G — ширена тетевы — геометрический параметр материала (например, труб), из которого Вы планируете делать тетиву лестницы
• B — толщина опоры — геометрический параметр материала (например, труб), из которого Вы планируете делать опоры лестницы
• H — высота ступени над тетивой — расстояние между ступенью и тетивой по вертикали
• D — размер — расстояние, на  которое ступень будет свисать за опору по направлению подъёма
• U — угол наклона опоры к вертикали
• C1 — количество ступеней на верхней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
• C2 — количество ступеней на нижней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
• T — тетива — количество тетив — зависит от Ваших предпочтений и потенциальной нагрузки, которую будет воспринимать лестница

Функция «Верхняя ступень ниже пола 2 этажа: SP»

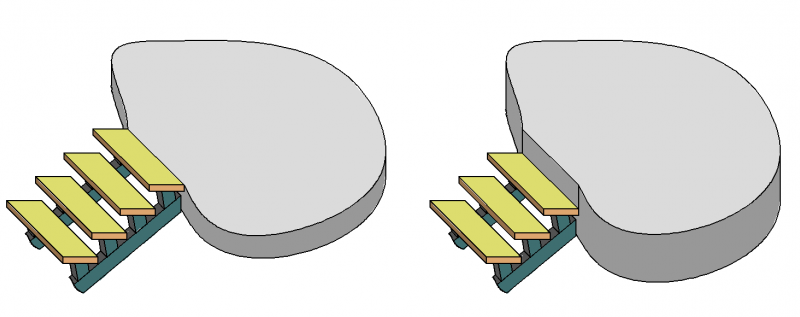

Рис. 4 Исполнение лестницы с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)

Функция «Черно-белый чертеж»:

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными соответствующими ГОСТу чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестницы с разными направлениями подъема

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

1. Подъём слева направо;
2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Поворот 180 градусов: П-образная форма

• Схематично нарисуйте лестницу в виде буквы П.
• Определите для себя, сколько поворотных ступеней будет у конструкции. Считается, что в одном марше делают от семи до десяти. Чем больше таких элементов, тем лучше. Если угол будет мягче, подъем будет комфортнее.
• Определите, на какой ступени забежные элементы вашей конструкции будут заканчиваться. Допустим, это будет седьмая ступень.
• Отметьте центр дуги точкой А. Она будет совпадать с радиусом конструкции изнутри.
• Проведите линию АВС посередине марша. Она будет являться средней линией движения.
• Ширина проступи обычных подъемных элементов отмечается как b.
• На отрезке АВ, получится участок, который будет равен половине b. Отметим его как точку 1. Аналогичную процедуру проделаем по всей линии движения.
• После этого нужно провести прямую линию через точку 1 и А. Она пересечет DE. Аналогично поступаем с точками 2 и А.
• Когда на отрезке DE получились проекции точек 1 и 2, формируем из них отрезок и откладываем идентичные отрезки на DE, делая метки с 3 по 7.
• Далее вместе соединяем точки на отрезке ac и DE.
• Аналогичные действия проводит и с другой стороной лестницы.

Расчеты параметров лестницы

Основными параметрами любой лестницы экспертами принято считать:

1. Высоту.
2. Длину.
3. Ширину.
4. Угол наклона.
5. Число ступеней.
6. Высоту проступи.
7. Ширину ступени.
8. Длину ступени.

В данном видео вы узнаете, как сделать расчёт данной лестницы:

На каждом из этих параметров остановимся подробнее, рассмотрев основные особенности их расчета.

Высота

Высотой принято считать расстояние от поверхности пола одного этажа до поверхности пола другого

Важно: не до потолка! Если по проекту конструкция должна упираться в потолок своим верхним концом, то необходимо сделать над ней небольшой просвет

Расчет высоты лестницы на второй этаж производится следующим образом – к росту самого высокорослого члена семьи, который непосредственно будет ею пользоваться, прибавляется около 100 мм. Опытными специалистами рекомендуется закладывать около 2 м в качестве рабочей высоты.

Длина лестницы (длина марша)

В традиционных лестницах длину конструкции принято делать равной ее маршу. Возможен второй вариант, когда просто складывают длину всех маршей с лестничной площадкой.

Расчет длины лестницы с забежными ступенями аналогичен винтовой конструкции. В каждом из этих случаев берется усредненное значение длины марша. Замер тогда рекомендуется делать на расстоянии 50 см относительно края пролета или перил.

Ширина лестницы

Шириной принято считать промежуток от поручня до стены дома. Если конструкция имеет перила с двух сторон, то измеряется расстояние между ними. Для всех маршевых лестниц существуют следующие стандарты:

1. Высокий уровень комфортабельности – 1,5 м.
2. Среднее значение зоны комфорта – 1-1,2 м.
3. Если маршевая лестница расположена вдоль стены – 0,8-1 м.
4. Если конструкция является не основной, а вспомогательной – менее 0,8 м.

Расчет ширины лестницы с забежными ступенями:

1. Минимальная ширина, допустимая при расчетах – 1,1 м.

Расчет ширины для винтовой конструкции:

1. Среднее значение зоны комфорта – 1,4 м.
2. Минимальное значение ширины – 1,1 м.

Угол наклона лестницы

Правильный расчет сделает пользование будущей лестничной конструкцией максимально комфортным. Для экономии пространства рекомендуется закладывать более крутой угол. Наиболее комфортной конструкция будет в том случае, если оставить ее пологой. Для жилых помещений максимальный угол наклона не должен превышать 45°, в противном случае, в целях безопасности, спуск по ней разрешен только спиной вперед.

Лучше всего комбинировать различные варианты, если позволяет пространство. Для определения градуса угла, под которым необходимо размещать поручень, следует прочертить параллельную линию с ее основанием.

Число ступеней лестницы

Расчет для любого варианта конструкции определяется следующими параметрами:

1. Высота лестницы.
2. Высота проступи.

Жесткой регламентации на этот счет не существует. Однако специалисты рекомендуют для двухмаршевых конструкций делать количество ступеней равным для каждого марша. Но стоит заметить, что практика показывает – придерживаться этого совета удается не всегда.

Высота проступи или расстояние между ступенями лестницы

Значение этого параметра должно равняться 150 мм. Соблюдение этого значения позволит максимально комфортно передвигаться по данной конструкции всем без исключения. Допустимое значение отклонения от заданного значения не должно превышать 9,5 мм.

Шаг лестницы (непосредственная ширина ступени)

Важно понимать: на каждую ступень человек будет опираться ногой полностью, а значит, идеальной шириной будет являться показатель в 230 мм. Нижняя планка этого значения установлена на отметке, равной 100 мм. Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно

Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно.

При расчете шага стоит помнить о расстоянии между соседними балясинами. Оно должно быть в среднем 120-150 мм. При несоблюдении этих параметров такое ограждение рискует стать опасным для всех, кто будет пользоваться лестницей. Установка же балясин зависит исключительно от дизайн-проекта.

Длина ступени

Какой будет длина ступени, зависит исключительно от выбранной конструкции. Если главным конструктивным элементом являются тетивы в количестве двух штук, значит, длина должна соответствовать расстоянию между ними. При использовании косоура значение определяется самостоятельно, с учетом пожеланий заказчика.

Это интересно: какая высота ступени самая безопасная?

Другие методы

Рассчитать забежную конструкцию другими способами несколько сложнее. Для этого необходимо обладать базовыми знаниями в области черчения и проектирования.

Для выполнения расчета забежной лестницы с поворотными ступенями на 90 и 180 градусов датским методом необходимо расчертить конструкцию в двух проекциях: горизонтальной и вертикальной по внутренней тетиве. На внутренней тетиве по двум осям откладываются высота ступеней (вертикаль) и их узкая часть (горизонталь). Отрезки соединяют по ребрам и переносят их на горизонтальную проекцию.

Посредством расчета деревянной лестницы с поворотом на 90 или 180 градусов через забежные ступени методом разбежки или подъема линий удается учесть кривизну конструкции как по вертикали, так и по горизонтали. В первом случае вначале нужно определить границы рядовых ступеней, а после этого перенести чертежи в вертикальную проекцию внутренней тетивы. Как и в предыдущем способе необходимо разместить разметку таким образом, чтобы полученные отрезки посредством проведения перпендикулярных линий можно было переносить в другую плоскость.

Для расчета необходимо выполнить чертеж конструкции в горизонтальной и вертикальной плоскостях

В основе метода подъема линий также лежит ось координат. По горизонтали отмечается глубина проступи, а по вертикали – высота ступеней. Границы забежных ступеней выделяются радиусной окружностью и переносятся на горизонтальную проекцию.
