Расчет отопления частного дома

Расчёт радиаторов

В нашем случае мы будем использовать стандартные алюминиевые радиаторы высотой 0,6 м. Мощность каждого ребра такого радиатора при температуре 70 °С составляет 150 Вт. Далее мы посчитаем мощность каждого радиатора и количество условных рёбер:

• комната 1:  28 м3 · 40 Вт · 1,2 = 1344 Вт. Округляем до 1500 и получаем 10 условных рёбер, но поскольку у нас два радиатора, оба под окнами, мы возьмём один с 6-ю рёбрами, второй с 4-мя.
• комната 2:  28 м3 · 40 Вт · 1,2 = 1344 Вт. Округляем до 1500 и получаем один радиатор с 10-ю рёбрами.
• комната 3:  56 м3 · 40 Вт · 1,2 = 2688 Вт Округляем до 2700 и получаем три радиатора: 1-й и 2-й по 5 рёбер, 3-й (боковой) — 8 рёбер.
• прихожая:  22,4 м3 · 40 Вт · 1,2 = 1075,2 Вт. Округляем до 1200 и получаем два радиатора по 4 ребра.
• ванная:  11,2 м3 · 45 Вт · 1,2 = 600 Вт. Тут температура должна быть немного выше, получается 1 радиатор с 4-мя рёбрами.
• туалет:  8,4 м3 · 40 Вт · 1,2 = 403,2 Вт. Округляем до 450 и получаем три ребра.
• кухня:  43,4 м3 · 40 Вт · 1,2 = 2083,2 Вт. Округляем до 2100 и получаем два радиатора по 7 рёбер.

В конечном результате мы видим, что нам необходимо 12 радиаторов общей мощностью:

900 + 600 + 1500 + 750 + 750 + 1200 + 600 + 600 + 600 + 450 + 1050 + 1050 = 10,05 кВт

Исходя из последних расчётов, видно, что наша индивидуальная система отопления без проблем справится с возложенной на неё нагрузкой.

Котел

Общая информация

Вначале — немного общей информации о типах топлива.

• С точки зрения текущих эксплуатационных расходов самым дешевым видом топлива является магистральный газ. В плане экономичности лучший выбор — конденсационные котлы, использующие высшую теплоту сгорания путем конденсации продуктов сгорания газа. Однако несложно предсказать, что в ближайшие годы природный газ будет дорожать: его запасы ограничены, а спрос растет.
• Следующие по экономичности энергоносители — дрова и уголь. Общая проблема твердотопливных котлов — необходимость обслуживания: не реже двух раз в сутки котел нужно протапливать. Однако теплоаккумулятор позволит сделать растопки более редкими.

На фото — тепловой насос воздух-воздух. Эти приборы дешевле работающих по другим схемам; но при отрицательных температурах их эффективность падает.

Расчет тепловой мощности

Первый и самый простой способ заложен в СНиП: для отопления дома требуется один киловатт тепла на каждые 10 м2 площади. Для дома площадью 100 м2 нужен десятикиловаттный котел.

Инструкция предельно проста, доступна и… дает огромные погрешности.

• Объем воздуха при высоте потолка в 2,4 и 4,5 метра будет, мягко говоря, различаться. Причем теплый воздух неизбежно станет собираться под потолком.
• Утечки тепла через стены и потолок тем выше, чем больше дельта температур с улицей. В Оймяконе дом будет охлаждаться куда интенсивнее, чем в Геленджике.
• Окна и двери по проницаемости для тепла сильно отличаются от стен.
• Кроме того, на расчет сильно влияет то, идет ли речь о частном доме или квартире. СНиП валит все расчеты в одну кучу; между тем утечки тепла в частном доме будут куда больше, чем в многоквартирном. Ведь снизу и сверху у него не теплые соседские комнаты, а улица.

Так как рассчитать отопление дома более точно?

• На один кубический метр объема отапливаемого помещения берется 40 ватт тепловой мощности.
• Каждое окно добавляет к потребности в тепле 100 ватт. Каждая дверь — 200.
• Для частного дома используется коэффициент 1,5 — именно из-за того, что в его случае все стены по периметру общие с улицей. В многоквартирном доме для угловых и торцевых квартир берется коэффициент 1,2-1,3 в зависимости от толщины и материала стен.
• Поправка на регион с его климатом меняется от 0,7 для южных областей России до 2,0 для Якутии и Чукотки. Московская и Ленинградская области используют региональный коэффициент 1,2.

Чем холоднее на улице, тем больше тепла дом теряет через стены и потолок.

Давайте в качестве примера рассчитаем потребность в тепле одного этажа частного дома размером 12х6,5 метров, с потолками высотой 3,2 метра, четырьмя окнами и двумя дверьми, расположенного на берегу Черного моря.

Площадь равна 12*6,5=78 м2. Объем — 78*3,2=249,6 м3. Базовое значение тепловой мощности — 249,6*40=9984 ватта.

4 окна добавят 400 ватт, две двери — еще столько же. 9984+400+400=10784.

Частный дом. Коэффициент 1,5 даст нам 16176 ватта.

Крайне теплый климат морского побережья с положительной температурой самого холодного месяца заставит нас умножить полученное значение на 0,7. 16176*0,7=11323 ватта. Стало быть, нам с небольшим запасом хватит котла с эффективной тепловой мощностью 12 киловатт.

В теплом климате удобнее всего отапливаться обычными инверторными кондиционерами.

Простейший способ расчета

Этот способ расчёта в интернете рекомендуют чаще других. Проще, надо полагать, действительно не придумать.

Исходят из того, что для полноценного отопления жилья с высотой потолков в пределах 2,5÷3,0 метра и достаточно качественной термоизоляцией всех основных конструкций, необходимо затратить 100 ватт тепловой энергии на каждый один квадратный метр площади помещения.

100 Вт на 1 м² — многие считают именно так, хотя получающийся результат порой очень далек от истинного

В качестве «производной» от подобного подхода можно рассматривать «норму» и исходя от объёма помещения.

— Так, в частном доме с качественным утеплением и современными окнами со стеклопакетами можно считать их соотношения 34 Вт тепловой энергии на каждый кубометр объёма.

— В панельном доме городской массовой застройки тепла потребуется больше – 41 ватт на кубометр.

Просто и быстро! Считаем по площади (или объему) необходимое количество тепла для каждого помещения. А затем суммирование всех результатов даст нам общую тепловую мощность, которая требуется для отопления дома. К ней можно добавить порядка 20 или 25% эксплуатационного запаса – и ответ готов!

Действительно, несложно. Но насколько это точно?

Даже человеку, весьма далекому от строительства и теплотехники, может показаться подозрительной уж слишком высокая «универсальность» подобного метода. Согласитесь, одно дело проводить расчет отопительной системы для дома, скажем, в Ханты-Мансийске, и другое – для такого же по площади, но на Кубани. Ни слова не говорится о количестве и качестве окон,  а ведь это – одна из основных «магистралей» утечки тепла из помещений. Не принимаются в расчет состояние системы утепления, тип перекрытий, то, с чем соседствует помещение по горизонтали и вертикали. И многое другое …

В результате таких расчетов вполне могут получиться две крайности:

1. Одна очень неприятная, когда система отопления попросту не справляется со своими обязанностями.
2. Другая – это избыточная мощность приобретённого и установленного оборудования, которая практически всегда остается невостребованной. А это – лишние затраты на более дорогие модели мощных котлов, на большее количество радиаторов. Да и не особо полезно для техники, когда она постоянно работает с очень большой «недогрузкой».

Выполненные с чрезмерно большими погрешностями расчеты могут привести с неэффективности создаваемой системы отопления

Одним словом, назвать такой подход рациональным – сложно. И рачительный хозяин все же предпочтет более точные вычисления.

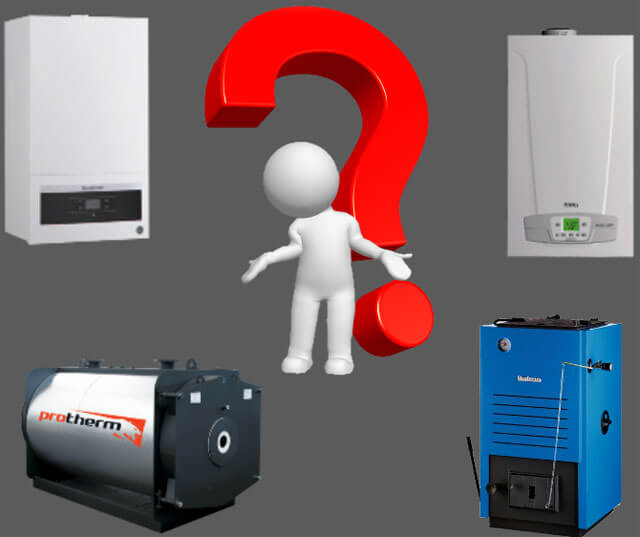

Как правильно определиться с типом отопительного котла и рассчитать его мощность

В системе отопления котлу отводится роль генератора тепла

Делая выбор между котлами — газовым, электрическим, жидко- или твердотопливным обращают внимание на эффективность его теплоотдачи, простоту эксплуатации, учитывают, какой тип топлива преобладает в месте проживания

Эффективная работа системы и комфортная температура в помещении напрямую зависят от мощности котла. При малой мощности в помещении будет холодно, а при слишком большой — неэкономно использоваться топливо. Поэтому необходимо выбирать котел с оптимальной мощностью, которую можно довольно точно высчитать.

При ее расчете обязательно нужно учитывать:

• площадь отапливаемого помещения (S);
• удельная мощность котла на десять кубических метров помещения. Она устанавливается с корректировкой, учитывающей климатические условия региона проживания (W уд.).

Есть установленные значения удельной мощности (W уд.) для определенных климатических зон, которые составляют для:

• Южных районов – от 0,7 до 0,9 кВт;
• Центральных районов – от 1,2 до 1,5 кВт;
• Северных районов — от 1,5 до 2,0 кВт.

Мощность котла (Wкот) рассчитывается по формуле:

W кот. = S*W уд. / 10

Поэтому принято мощность котла выбирать, из расчета 1 кВт на 10кв. м отапливаемого помещения.

От площади дома будет зависеть не только мощность , но и тип водяного отопления. Конструкция отопления с естественным движением воды, не сможет эффективно обогревать дом площадью более 100 кв. м (из-за малой инерционности). Для помещения с большой площадью потребуется система отопления с циркулярными насосами, которая будет подталкивать, и ускорять подачу теплоносителя по трубам.

Поскольку насосы работают в безостановочном режиме, к ним предъявляются определенные требования — бесшумность, малая энергоемкость, долговечность и надежность. На современных моделях газового котла, насосы уже встроены непосредственно в корпус.

Гидравлический расчёт и решаемые задачи

В процессе выполнения гидравлического расчёта отопительной системы, решается достаточно большой круг вопросов обеспечения выполнения приведенных выше и целого ряда дополнительных требований. В частности, находится диаметр труб на всех секторах по рекомендованным параметрам, включающим определение:

• скорости движения теплоносителя;
• оптимального теплообмена на всех участках и приборах системы, с учётом обеспечения его экономической целесообразности.

трение о стенки трубыи т. п.

Учитывая разветвлённость современных отопительных систем и конструктивные требования реализации наиболее распространённых схем разводки, например, примерное равенство длин ветвей в коллекторной схеме, расчёт гидравлики даёт возможность учесть такие особенности. Это позволит обеспечить более качественную автобалансировку и увязку ветвей, включенных параллельно или по другой схеме. Такие возможности часто требуются в ходе эксплуатации с применением запорных и регулирующих элементов, в случае необходимости отключения или перекрытия отдельных веток и направлений, при возникновении необходимости работы системы в нестандартных режимах.

Теплоотдача котла – зачем нужны расчеты

Система отопления должна полностью восполнить все теплопотери в доме, для чего и проводится расчет мощности котла. Здание постоянно выделяет тепло наружу. Теплопотери в доме бывают различными и зависят от материала контруктивных частей, их утепления. Это влияет на расчетные показатели теплового генератора. Если подходить к расчетам максимально серьезно, следует заказать их у специалистов, по результатам подбирается котел и рассчитываются все параметры.

Самому рассчитать теплопотери не очень сложно, но требуется учитывать множество данных о доме и его составляющих, их состоянии. Более легким способом является применение специального прибора для определения тепловых утечек – тепловизора. На экране небольшого прибора отображаются не расчетные, а фактические потори. Он наглядно показывает места утечек, и можно принять меры для их устранения.

А может, никакие расчеты не нужны, просто взять мощный котел и дом теплом обеспечен. Не все так просто. В доме действительно будет тепло, комфортно, пока не придет пора кое о чем задуматься. У соседа такой же дом, в доме тепло, а за газ он платит намного меньше. Почему? Он рассчитал необходимую производительность котла, она у него на треть меньше. Приходит понимание –  совершена ошибка: покупать котел без расчета мощности не следует. Потрачены лишние деньги, часть топлива расходуется впустую и, что кажется странным, недогруженный агрегат быстрее изнашивается.

Система отопления

Котел с недостаточной мощностью не обогреет дом, будет постоянно работать с перегрузкой, что приведет к преждевременному выходу из строя. Да и топливо он будет не просто потреблять, а жрать, и все равно хорошего тепла в доме не будет. Выход один – установить другой котел. Деньги ушли на ветер – покупка нового котла, демонтаж старого, установка другого – все не бесплатно. А если учесть еще моральные страдания из-за совершеной ошибки, возможно, отопительный сезон, пережитый в холодном доме? Вывод однозначный – покупать котел без предварительных расчетов нельзя.

Виды батарей

Есть несколько видов батарей, и мы перечислим характеристики каждого из них, чтобы вам проще было выбрать нужный вариант.

Стальные

Не самый распространенный вариант. Причина низкой их популярности — теплообменные характеристики. Преимущества: приемлемая цена, небольшой вес и простая установка. Однако стенки обладают недостаточной теплоемкостью – быстро прогреваются и быстро остывают. Помимо этого, гидроудары могут вызвать течь в местах, где соединяются листы. При этом недорогие модели (без защитного покрытия) могут проржаветь. Подобные варианты служат гораздо меньше других и их гарантийный срок более ограничен.

Зачастую сложно определить количество радиаторов из стали на одну комнату, так как их цельная конструкция не позволяет добавить или убрать секции. Тепловую мощность необходимо предварительно учитывать. Все зависит от ширины и длины пространства, в котором вы собираетесь их установить. В некоторых моделях трубчатого типа можно добавлять сегменты. Мастера делают это на заказ, когда изготавливают их.

Чугунные

Такие изделия видел каждый из нас: стандартные гармошки. Пусть их дизайн был предельно прост, но конструкция позволяла эффективно отапливать дома и квартиры. Теплоотдача одной «гармошки» — 160 Вт. Расчет секций сборных чугунных радиаторов прост, поскольку их число могло быть неограниченным. Современные предложения стали усовершенствованными, они вписываются в разные интерьеры. Есть и эксклюзивные модели с рельефными узорами. Преимущества труб из чугуна:

• тепло долго сохраняется при высокой отдаче;
• устойчивость к гидроударам, резкому перепаду температур;
• устойчивы к коррозии.

Можно пользоваться разными теплоносителями, поскольку они подходят для автономных и центральных отопительных систем. К недостаткам можно отнести хрупкость материала (он не выдерживает прямых ударов), сложность установки (из-за больших размеров). Помимо этого, не каждая стена выдержит их вес. Перед тем, как запустить котел зимой, протестируйте систему, наполните трубы водой, чтобы определить, если ли неисправности.

Алюминиевые

Появились не так давно, но быстро стали популярными. Стоят они сравнительно недорого, минималистично оформлены, их материал обладает с хорошей теплоотдачей. Модели из алюминия выдерживают высокое давление и температуру. Теплоотдача каждой секции составляет до 200 Вт, но при этом ее вес небольшой – не более 2 кг. Для них не требуются большие теплоносители. Они наборные, поэтому можно добавлять или убирать секции радиаторов, рассчитывая по площади помещения. Есть и цельные модели.

Недостатки:

1. Алюминий подвержен коррозии. Также высока вероятность газообразования, поэтому алюминиевые трубы больше подходят для автономной отопительной системы.
2. Неразборные модели могут давать течь в местах соединений, отремонтировать их нельзя, придется заменять полностью.

Самые долговечные варианты сделаны из анодированного металла. Они долго сохраняют устойчивость к коррозии

Их дизайн примерно схож, и когда вы будете делать выбор, обратите внимание на документы. Как правильно рассчитать количество секций радиатора на комнату по инструкции

Биметаллические

Модель биметаллического радиатора не менее надежна, чем чугунная. Хорошая тепловая отдача делает их лучше алюминиевых. Этому способствуют особенности их конструкции. Один сегмент состоит из стальных коллекторов. Они соединены металлическим каналом. Мастера собирают их, используя резьбовые муфты. За счет алюминиевого покрытия можно получить хорошую тепловую отдачу. Трубы не ржавеют. Высокая прочность и износостойкость сочетается с отличной теплоотдачей.

Последствия ошибок расчёта и способы их исправления

Очевидно, что гидравлический расчёт является достаточно сложным и ответственным этапом разработки отопления. Для облегчения подобных вычислений разработан целый математический аппарат, существуют многочисленные версии компьютерных программ, предназначенных для автоматизации процесса его выполнения.

Несмотря на это, от ошибок никто не застрахован. Среди наиболее распространённых выбор мощности тепловых приборов без проведения расчёта, указанного выше. В этом случае, помимо более высокой стоимости самих радиаторных батарей (если мощность больше требуемой), система будет затратной, расходуя повышенное количество топлива и требуя более значительных на свое содержание. Проще говоря, в комнатах будет жарко, форточки постоянно открыты и придётся дополнительно оплачивать обогрев улицы. В случае заниженной мощности попытки обогрева приведут к работе котла на повышенной мощности и также потребуют высоких финансовых затрат. Исправить такую ошибку достаточно сложно, возможно потребуется полностью переделывать всё отопление.

монтаж радиаторных батарейнарушение правил установки батареи

Следующая группа ошибок относится к ошибке определения требуемой мощности источника тепла и приборов отопления. Если мощность котла заведомо выше мощности отопительных приборов, он будет работать неэффективно, потребляя большее количество топлива. Налицо двойной перерасход средств: в момент покупки такого котла и в ходе эксплуатации. Чтобы исправить положение, такой котёл, радиаторы или насос, а то и все трубы системы, придётся менять.

При расчёте требуемой мощности котла, может быть допущена ошибка в определении потерь тепла зданием. В результате мощность генератора тепловой энергии будет завышена. Результатом будет перерасход топлива. Чтобы исправить ошибку, придётся заменить котёл.

Ошибочный расчёт балансировки системы, нарушение требований примерного равенства веток и т. п. может привести к необходимости установки более мощного насоса, позволяющего доставить носитель к дальним приборам отопления в нагретом состоянии. Однако в этом случае возможно появление «звукового сопровождения» в виде гула, свиста и т. п. Если подобные ошибки допущены в системе тёплого водяного пола, то результатом установки мощного насоса может стать «поющий пол».

При ошибках определения требуемого количества теплоносителя или переводе гравитационной системы на принудительную циркуляцию, объём его может оказаться слишком велик, и дальние приборы отопления не будут работать. Как и ранее, попытки решения проблемы увеличением интенсивности прогрева, приведут к перерасходу газа, износу котла. Решить вопрос можно применением нового насоса и гидрострелки, т. е. тепловой пункт придётся всё равно переделывать.

После всего можно однозначно сказать, что проведение гидравлического расчёта системы отопления позволит гарантированно минимизировать расходы на всех этапах проектирования, устройства, монтажа и долговременной эксплуатации высокоэффективной системы водяного отопления.

Выбор оптимального источника тепла — первый шаг для правильного расчёта

Чтобы знать, как рассчитать систему отопления для частного дома, нужно правильно выбрать источник тепла. Как правило, начинают с анализа доступных в регионе энергоресурсов с учётом климатических условий. Выбор обычно идёт в пользу наиболее дешёвого топлива. Популярными являются системы обогрева, работающие на природном газе, электричестве, угле или дизеле.

Каждый из них имеет свои особенности, достоинства и недостатки:

1. Котлы на природном газе. Считаются наиболее дешёвым вариантом обогрева, но к магистрали природного газа не всегда есть возможность подключиться. Газовые котлы отличают высокий КПД, автоматизация управления процессом работы, безопасность при соблюдении правил подключения к газовым сетям. Нужно понимать, что такое КПД котла, чтобы изначально сделать правильный выбор оборудования. Небольшое по размеру газовое оборудование имеет высокий уровень производительности. Цена на природный газ растёт, но все равно этот вид топлива остаётся наиболее экономичным.
2. Электрокотлы. Компактные, не требуют громоздких дымоходов, со своей функцией справляются не хуже газовых, если не поводит электроподача. Не особо популярно из-за дороговизны электроэнергии. Поэтому расчет электрического отопления частного дома делают обязательно.
3. Котлы на твёрдом топливе. Вновь востребованы в связи с развитием загородного частного строительства. Наряду с обычными котлами продаются агрегаты с возможностью автоматической загрузки топлива.
4. Отопительное оборудование, работающее на солярке или отработанном масле. Часто используется для отопления в загородных коттеджах. Чтобы применять такое топливо, нужно соорудить для него резервуар. Не всех устраивает из-за резкого запаха дизеля, который стоит в котельной.

Отопительные приборы

Как рассчитать отопление в частном доме для отдельных помещений и подобрать соответствующие этой мощности отопительные приборы?

Сама методика расчета потребности в тепле для отдельной комнаты полностью идентична приведенной выше.

К примеру, для комнаты площадью 12 м2с двумя окнами в описанном нами доме расчет будет иметь такой вид:

1. Объем комнаты равен 12*3,5=42 м3.
2. Базовая тепловая мощность будет равной 42*60=2520 ватт.
3. Два окна добавят к ней еще 200. 2520+200=2720.
4. Региональный коэффициент увеличит потребность в тепле вдвое. 2720*2=5440 ватт.

Как пересчитать полученное значение в количество секций радиатора? Как подобрать количество и тип отопительных конвекторов?

Производители всегда указывают тепловую мощность для конвекторов, пластинчатых радиаторов и т.д. в сопроводительной документации.

Таблица мощности для конвекторов VarmannMiniKon.

• Для секционных радиаторов необходимую информацию обычно можно найти на сайтах дилеров и производителей. Там же нередко можно обнаружить калькулятор для пересчета киловатт в секции.
• Наконец, если вы используете секционные радиаторы неизвестного происхождения, при их стандартном размере в 500 миллиметров по осям ниппелей можно ориентироваться на следующие усредненные значения:

Тепловая мощность на одну секцию, ватты

В автономной отопительной системе с ее умеренными и предсказуемыми параметрами теплоносителя чаще всего используются алюминиевые радиаторы. Их разумная цена очень приятным образом сочетается с пристойным внешним видом и высокой теплоотдачей.

В нашем случае алюминиевых секций мощностью 200 ватт потребуется 5440/200=27 (с округлением).

Разместить в одной комнате столько секций — нетривиальная задача.

Как всегда, есть пара тонкостей.

• При боковом подключении многосекционного радиатора температура последних секций куда ниже, чем первых; соответственно, падает тепловой поток от отопительного прибора. Решить проблему поможет простая инструкция: подключайте радиаторы по схеме «снизу вниз».
• Производители указывают тепловую мощность для дельты температур между теплоносителем и помещением в 70 градусов (например, 90/20С). При ее снижении тепловой поток будет падать.

Особый случай

Нередко в качестве отопительных приборов в частных домах используются самодельные стальные регистры.

Обратите внимание: они привлекают не только низкой себестоимостью, но и исключительной прочностью на разрыв, что очень кстати при подключении дома к теплотрассе. В автономной системе отопления их привлекательность сводится на нет непритязательным внешним видом и невысокой теплоотдачей на единицу объема отопительного прибора

Прямо скажем — не верх эстетики.

Тем не менее: как оценить тепловую мощность регистра известного размера?

Для одиночной горизонтальной круглой трубы она вычисляется по формуле вида Q = Pi*Dн *L * k * Dt, в которой:

• Q — тепловой поток;
• Pi — число «пи», принимаемое равным 3,1415;
• Dн — наружный диаметр трубы в метрах;
• L — ее длина (тоже в метрах);
• k — коэффициент теплопроводности, который берется равным 11,63 Вт/м2*С;
• Dt — дельта температур, разница между теплоносителем и воздухом в комнате.

В многосекционном горизонтальном регистре теплоотдача всех секций, кроме первой, умножается на 0,9, поскольку они отдают тепло восходящему потоку нагретого первой секцией воздуха.

В многосекционном регистре нижняя секция отдает больше всего тепла.

Давайте вычислим теплоотдачу четырехсекционного регистра с диаметром секции 159 мм и длиной 2,5 метра при температуре теплоносителя 80 С и температуре воздуха в комнате 18 С.

1. Теплоотдача первой секции равна 3,1415*0,159*2,5*11,63*(80-18)=900 ватт.
2. Теплоотдача каждой из остальных трех секций равна 900*0,9=810 ватт.
3. Суммарная тепловая мощность отопительного прибора — 900+(810*3)=3330 ватт.

Сохранить и приумножить!

Так можно сформулировать девиз «Трубопровода» при разработке и внедрении программы гидравлических расчетов нового поколения — надежной современной универсальной системы массового применения и умеренной стоимости. Что же именно мы хотим сохранить и что приумножить?

Необходимо сохранить те достоинства программы, которые заложены в нее с момента создания и развиты при последующем совершенствовании:

• положенная в основание программы точная, современная и проверенная расчетная модель, включающая детальный анализ режимов течения и местных сопротивлений;
• высокая скорость счета, позволяющая пользователю мгновенно просчитывать различные варианты расчетной схемы;
• заложенные в программу возможности проектного расчета (выбор диаметров);
• возможность автоматического расчета необходимых теплофизических свойств широкого круга транспортируемых продуктов;
• простота интуитивно понятного пользовательского интерфейса;
• достаточная универсальность программы, позволяющая использовать ее не только для технологических, но и для других видов трубопроводов;
• умеренная стоимость программы, которая по силам широкому кругу проектных организаций и подразделений.

При этом мы намерены радикально приумножить возможности программы и количество постоянных пользователей, устранив недостатки и пополнив ее функциональность по следующим основным направлениям:

• Программная и функциональная интеграция во всех ее аспектах: от набора специализированных и слабо интегрированных между собой программ следует перейти к единой, модульной структуры программе гидравлических расчетов, обеспечивающей тепловой расчет, учет обогревающих спутников и электрообогрева, расчет труб произвольного сечения (в том числе газоходов), расчет и выбор насосов, другого оборудования, расчет и выбор регулирующих устройств;
• обеспечение программной интеграции (включая передачу данных) с другими программами НТП «Трубопровод», в первую очередь с программами «Изоляция», «Предклапан», СТАРС;
• интеграция с различными графическими САПР, в первую очередь предназначенными для проектирования технологических установок, а также подземных трубопроводов;
• интеграция с другими системами технологического расчета (в первую очередь с системами моделирования технологических процессов HYSYS, PRO/II и аналогичных) с использованием международного стандарта CAPE OPEN (поддержка протоколов Thermo и Unit) .

Повышение удобства пользовательского интерфейса. В частности:

• обеспечение графического ввода и редактирования расчетной схемы;

графическое представление результатов расчета (включая пьезометр).

Расширение функций программы и ее применимости для расчета различных видов трубопроводов. В том числе:

• обеспечение расчета трубопроводов произвольной топологии (включая кольцевые системы), что позволит применять программу для расчета наружных инженерных сетей;

обеспечение возможности задавать и учитывать при расчете изменяющиеся по ходу протяженного трубопровода окружающие условия (грунт и параметры заложения, тепловая изоляция и др.), что позволит шире использовать программу для расчета магистральных трубопроводов;
реализация в программе рекомендованных отраслевых нормативов и методик гидравлического расчета газопроводов (СП 42−101−2003), тепловых сетей (СНиП 41−02−2003), магистральных нефтепроводов (РД 153−39.4−113−01), нефтепромысловых трубопроводов (РД 39−132−94) и др.
расчет многофазных потоков, что важно для трубопроводов обвязки нефтяных и газовых месторождений.
Расширение проектных функций программы, решение на ее основе задач оптимизации параметров сложных трубопроводных систем и оптимального выбора оборудования.

Как рассчитать оптимальное количество и объемы теплообменников

При расчёте количества необходимых радиаторов, следует учитывать из какого материала они произведены. Рынок сейчас предлагает три вида металлических радиаторов:

• Чугун,
• Алюминий,
• Биметаллический сплав,

Все они имеют свои особенности. Чугун и алюминий имеют одинаковый показатель теплоотдачи, но при этом алюминий быстро остывает, а чугун медленно нагревается, но долго сохраняет тепло. Биметаллические радиаторы быстро нагреваются, но остывают значительнее медленнее алюминиевых.

При расчете количества радиаторов также следует учитывать и другие нюансы:

• теплоизоляция пола и стен помогает сохранить до 35% тепла,
• угловая комната прохладнее других и требует большего количества радиаторов,
• использование стеклопакетов на окнах сохраняет 15% теплоэнергии,
• через крышу «уходит» до 25% теплоэнергии.

Количество радиаторов отопления и секций в них зависит от многих факторовИсточник amikta.ru

В соответствии с нормами СНиП, на обогрев 1 м³ требуется 100 Вт тепла. Следовательно, 50 м³ потребуют 5000 Вт. В среднем, одна секция биметаллического радиатора выделяет 150 Вт при температуре теплоносителя 50 °C, а прибор на 8 секций выделяет 150 * 8 = 1200 Вт. С помощью простого калькулятора считаем: 5000 : 1200 = 4,16. То есть, для обогрева этой площади нужно примерно 4-5 радиаторов.

Однако, в частном доме температура регулируется самостоятельно и обычно считается, что одна батарея выделяет 1500-1800 Вт тепла. Пересчитываем среднее значение и получаем 5000 : 1650 = 3,03. То есть, должно быть достаточно и трёх радиаторов. Разумеется, это общий принцип, а более точные расчёты делаются исходя из предполагаемой температуры теплоносителя и тепловыделения радиаторов, которые будут установлены.

Можно воспользоваться примерной формулой расчета секций радиатора:

N*= S/P *100

Значок (*) показывает, что дробная часть округляется по общим математическим правилам, N – количество секций, S – площадь комнаты в м2, а P – теплоотдача 1 секции в Вт.

Видео описание

Пример, как рассчитать отопление в частном доме при помощи онлайн-калькулятора в этом видео:

Заключение

Монтаж и расчет отопительной системы в частном доме – это главная составляющая условий комфортного проживания в нем. Поэтому к расчету отопления в частном доме следует подойти с особой тщательностью, учитывая множество сопутствующих нюансов и факторов.

Калькулятор поможет если нужно быстро и усреднённо сравнить между собой различные технологии строительства. В других случаях лучше обратиться к специалисту, который грамотно проведет расчеты, правильно обработает результаты и учтет все погрешности.

С этой задачей не справится ни одна программа, потому что в нее заложены только общие формулы, а калькуляторы отопления частного дома и таблицы, предлагаемые в интернете, служат лишь для облегчения расчетов и не могут гарантировать точности. Для точных правильных расчетов стоит доверить эту работу специалистам, которые смогут учесть все пожелания, возможности и технические показатели выбранных материалов и приборов.

Объем секции и расход теплоносителя

Сегодня не все автономные отопительные системы заполняются водой
. Это обуславливается двумя факторами.

Размер секции

1. Возникновение ситуации, когда хозяевам необходимо надолго оставить дом без отопления, так как в связи с длительным отсутствием отпадает необходимость в обогреве помещений.
2. Вода имеет свойство замерзать уже при нулевой температуре. При замерзании вода, расширяясь, превращается в лед,то есть переходит из одного физического состояния в другое. Во время этого процесса высвобождаются и меняются межмолекулярные связи воды, в результате развивается огромное усилие, которое разрывает радиаторы и трубы из любого металла.

Чтобы не произошло подобных ситуаций, для заполнения системы отопления вместо воды используют другой теплоноситель, лишенный проблемы замерзания. Это могут быть такие бытовые антифризы, как:

• этиленгликоль;
• солевой раствор;
• глицериновый состав;
• пищевой спирт;
• нефтяное масло.

Благодаря специальным добавкам, которые вводятся в эти компоненты, составы теплоносителей сохраняют свое агрегатное состояние в жидком виде даже при отрицательных температурах.

Расчет теплоносителя

Определение объема расхода теплоносителя необходимого для автономной системы отопления требует точного расчета. Для простого способа узнать, сколько нужно антифриза, чтобы заполнить отопительную систему, существуют разнообразные расчетные таблицы.

Объем воды в одной секции

Для базовых расчетов можно воспользоваться той информацией, которая изложена в тематических справочниках:

• Стандартная секция алюминиевой батареи содержит 0,45 литра теплоносителя.
• Погонный метр 15-миллиметровой трубы содержит 0,177 литра, а труба диаметром в 32 мм – 0,8 литра теплоносителя.

Информацию о характеристике подпиточного насоса и расширительного бака можно взять из паспортных данных этого оборудования.

Общий объем системы отопления будет равен совокупному объему всех отопительных приборов:

• радиаторов;
• трубопроводов;
• теплообменника котла;
• расширительного бака.

Уточненная формула основного расчета корректируется с учетом коэффициента расширения теплоносителя. Для воды это 4%, для этиленгликоля ─ 4,4%.
