Расчёт стропильной системы

Расчет стропильной системы двухскатной крыши

Составление сметы на строительство предполагает грамотный расчет площади возводимой кровли – двухскатной крыши.

Для вычислений необходимо площадь крыши разделить на отдельные составляющие. После расчета отдельных элементов суммировать полученные данные. При расчетах используются базовые математические формулы.

Рассчитывая площадь, следует учесть следующее:

• при использовании черепицы и рулонных материалов длина скатов уменьшается на 0,7 м;
• свесы, брандмауэрные стены, парапеты;
• крайняя часть карниза и нижняя часть конька – две точки, устанавливающие точную длину ската;
• отверстия для вентиляции, окна кровли и мансарды, дымоходные трубы из расчетов исключаются;
• специфику кровельных материалов;
• детализированный план крыши.

Уклон определяется следующим образом: каждый элемент следует умножить на косинус угла наклона крыши

Важно то, что производимый расчет площади осуществляется по карнизным свесам. Более замысловатые и сложные конструкции кровли предполагают использование специальных программ

Иногда предпочтительней обратиться за помощью к специалистам.

Устройство крыши

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

• Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
• Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
• Конек. Это обозначения места схождения стропил в верхней части.
• Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
• Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
• Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
• Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
• Схватка. Брусок, расположенный вертикально между опорами.
• Обрешетка. Конструкция для установки кровли.

Устройство двускатной крыши

Информация по назначению калькулятора

Онлайн калькулятор мансардной крыши предназначен для расчета углов наклона коньковых и боковых скатов, количества и сечения стропил, объема обрешетки и других материалов, необходимых для возведения крыши. Для проектирования мансардного этажа, следует внимательно ознакомится со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Мансардная (ломаная, покатая) крыша состоит из двух скатов с каждой боковой стороны, с разными углами наклона. Тем самым образуя объемное чердачное помещение называемое мансардой или мансардным этажом. Мансардная крыша может быть достроена на уже готовое здание, тем самым добавляя дополнительное жилое пространство без надстройки полноценного этажа. Данный тип кровли берет свое начало с 17 века. Существует большое множество вариаций исполнения мансардного этажа, с расположением как жилых, так и хозяйственных помещений. Следует внимательно отнестись к выбору кровельных материалов, так как боковые скаты имеют достаточно крутые склоны, в связи с чем могут потребоваться дополнительные затраты на обустройство кровли. А так же следует увеличить количество теплоизоляции и размеры окон, если предусмотрено полноценное жилое помещение.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Количество кровельного покрытия для односкатной крыши

Расчет кровельного покрытия базируется на индивидуальных характеристиках материала

Простой подсчет площади крыши в данном случае будет весьма приблизителен, так как не примется во внимание величина продольного, поперечного нахлеста, размер листа

То есть, площадь листа кровельного материала не используется полностью, при расчете учитывается только полезная часть. У каждого типа материала она своя, определяемая размерами волны или шагом ребристости.

Кроме того, необходимо учитывать размеры козырьков или свесов, на которые тоже идет расход кровельного материала. Если нет полной уверенности в качестве самостоятельного расчета, рекомендуется использовать наш калькулятор односкатной крыши.

Кровельный набор для металлочерепицы

Как правильно установить балочные элементы

При возведении здания из кирпича, при выполнении кладки для установки несущих деталей в стенах выполняются проемы для установки концов горизонтальных опор. По принятым правилам величина опоры конца опорной детали должна быть не менее 15 сантиметров. Установка переводов должна быть строго горизонтальной, что контролируется строительным уровнем. При необходимости регулировки положения под ее концы можно устанавливать плашки или регулировочные проставки. Для деревянных перекрытий обязательна установка гидроизоляции из одного или двух слоев рубероида.

Это защитит материал от переувлажнения, сопровождаемого процессами гниения. С этой же целью деревянные детали обрабатываются противобактериальными препаратами. Для снижения горючести применяются противопожарные пропитки. Свободное пространство, образующееся по ходу установки конца опоры, нужно заполнить утепляющими материалами.

Как произвести онлайн расчет

Рассмотрим порядок подсчета при использовании перекрытия из древесины – наиболее популярного материала для индивидуального и малоэтажного строительства. Эти наиболее сложные математические задачи лучше выполнять с использованием калькулятора из интернета с высокой степенью вероятности получения достоверного результата.

Расчет на прогиб (изгиб) – алгоритм расчета

Для выполнения этой операции разработан определенный порядок. Расчет балки на прогиб и изгиб производится следующим образом:

1. Составляется схема нагружения.
2. Определяются основные размеры опоры.
3. Производится вычисление максимально допустимой нагрузки на эту деталь.
4. При необходимости определяется величина прочности на значение прогибающего момента.
5. Рассчитывается максимально возможный прогиб опорного элемента при данном нагружении.

При вычислении допустимой нагрузки учитываются следующие показатели:

• вес метрового образца перекрытия;
• масса перекрытия в приложении к одному квадратному метру;
• расстояние между опорными балками в метрах.

Учитывая важность точности результат расчета балки на прогиб / изгиб, лучше воспользоваться онлайн-калькулятором, где учтены все характеристики и особенности конструкции перекрытия. Особо важно выполнение расчета балки на прочность

По получении конечного результата нужно учесть необходимость в определенном запасе прочности перекрытия, регламентированного соответствующими СНиП.

Если максимальная распределенная нагрузка превышает показатели прочности материала опоры, необходимо изменить геометрические параметры опоры и пересчитать по новым данным. Величина прогиба зависит также от материала, из которого она изготовлена. Калькулятором предусмотрена также порода древесины, из которой она изготавливается.

Нужно заметить, что этот вид вычисления относится к наиболее сложным математическим операциям в строительстве и часто неподвластен даже инженерам. Поэтому расчет балки на изгиб лучше выполнять с использованием онлайн-калькулятора. А учитывая, что составители калькуляторов тоже люди, им свойственно ошибаться, лучше перепроверить его дополнительно на разных программах. Только вот оценку результата придется выполнять самому. Для этого нужно, как минимум, владеть методикой построения эпюр нагрузок.

Для страховки конструкторы часто вводят на консолях дополнительные упоры в виде укосин, если это возможно.

Онлайн расчет статически неопределимой балки

Опорное основание такого типа считается таковым в том случае, когда к нему нельзя применить уравнение равновесия. Это возможно при том случае, когда на ферме отсутствуют промежуточные шарниры и имеются шарнирные опоры по концам, один из которых является жестко защемленным, а второй оснащается подвижным шарниром.

Алгоритм онлайн просчета предполагает построение эпюр нагрузок в трех плоскостях и представляет собой сложную математическую задачу. Поэтому имеет смысл воспользоваться специальным онлайн калькулятором из интернета и получить конечный результат без особых затрат времени.

Нужно заметить, что выполнение расчетов такого уровня сложности является частным случаем при проектировании нестандартных строений. Чаще всего используются типовые конструкции, где опорные элементы просчитаны заранее. Кроме того, наличие различного рода строительных онлайн калькуляторов упрощает задачу выполнения расчетов. Их использование оправдано, когда возникают сомнения в правильности выбора материалов.

Рекомендации

Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность, не следует также забывать о проверке данных, после завершения процесса.

Одним из параметров, без которого в процессе расчетов не обойтись будет общая площадь крыши. Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.

Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:

1. Первым делом определяется длина каждого из скатов. Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).
2. Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы, например, парапет, свес и любого рода сооружения, которые добавляют объем.
3. На этом этапе также должен быть определен материал, из которого будет конструироваться кровля.
4. Не нужно учитывать при вычислениях площади элементы вентиляции и дымохода.

Лучше всего вам поможет в расчетах калькулятор стропильной системы двухскатной крыши.

Расчет стропильной системы двухскатной крыши: калькулятор

Переменные нагрузки на кровлю

Переменными называются такие нагрузки, которые действуют на крышу не постоянно, а сезонно. Ярким примером является снег в зимнее время. Снежные массы оседают на кровле, создавая дополнительное воздействие. Но весной они тают, соответственно, давление снижается.

К переменным нагрузкам относится и ветер. Это тоже погодное явление, которое действует не всегда. И таких примеров очень много

Поэтому важно учитывать переменные нагрузки при расчете длины стропил двускатной крыши

При вычислении нужно брать во внимание множество различных факторов, воздействующих на крышу здания.

Теперь подробнее рассмотрим снеговые нагрузки. При расчете данного параметра нужно использовать специальную карту. Там размечена масса снежного покрова в различных регионах страны.

Для вычисления данного вида нагрузки используется следующая формула:

S = Sg х µ

Где Sg — показатель местности, взятый по карте, а µ — поправочный коэффициент. Он зависит от уклона крыши: чем уклон сильнее, тем меньше коэффициент поправки. И тут есть важный нюанс — для крыш с уклоном от 60o его совсем не учитывают. Ведь с них снег будет просто скатываться, а не скапливаться.

Вся страна разделена на районы не только по массе снега, но и по силе ветров. Имеется специальная карта, на которой можно узнать данный показатель в определенной местности.

При расчете стропил кровли ветровые нагрузки определяются по следующей формуле:

W = W_o * x

Где x — коэффициент поправки. Он зависит от месторасположения строения и его высоты. А W_o — параметр, выбранный по карте.

Расчет количества металлочерепицы

Для расчета необходимого количества листов материала сначала необходимо определиться с типом профиля и производителем металлочерепицы — необходимы будут точные размеры самого материала, а в каждом профиле они свои. Затем надо произвести точные замеры скатов — длину, высоту, если есть, надо обмерять все выступы или другие декоративные элементы, Которые надо будет обшивать кровельным материалом. Если крыша сложной формы, лучше нарисовать ее план, проставить все размеры и затем садиться за расчеты.

Количество рядов

Металлочерепицу лучше всего искать не в магазинах или на рынках. Желательно выйти напрямую на производителя. Дело не только в цене — она может и не очень сильно отличаться, а в том, что многие цеха/заводы предлагают нарезать листы требуемых размеров. Минимальная высота листа 0,7 м, максимальная — 8 м. То есть, вы можете заказать требуемое количество листов, покрывающих скат крыши от конька до свеса (с учетом карнизного выступа).

Этот вариант хорош тем, что кровля из металлочерепицы не будет иметь горизонтальных стыков, а значит меньше будет шансов на появление течи. Второй плюс — минимальное количество отходов и меньшее количество самого материала (за счет отсутствия горизонтальных перехлестов экономится несколько квадратных метров). Минусы — сложности с доставкой, подъемом длинных листов наверх, неудобная укладка.

Расчет прямоугольного ската кровли

При использовании листов стандартных размеров, высоту ската кровли делят на полезную длину листа. Полученную цифру всегда округляют в большую сторону. Полезная длина получается после того, как от общей длины вычли величину горизонтального перекрытия — от 100 до 200 мм. Чем более пологий скат, тем большее перехлест листов необходим, чтобы осадки не могли попасть в подкровельное пространство. На крышах с углом наклона до 12° один лист перекрывает другой не менее чем на 200 мм, при наклоне от 12° до 30° нахлест составляет 150-200 мм, более 30° — 100-150 мм. От общей длины листа отнимают заданную величину нахлеста, это и будет «полезная длина».

Пример расчета количества рядов металлочерепицы на крыше. Пусть длина ската 4,5 м, полезная длина листа — 2,3 м. Делим 4,5 на 2,3, получаем 1,95, округляем до целого числа — получаем 2 ряда. В данном случае в отходы уйдет лишь небольшая часть одного листа, но бывают случаи, когда отрезается больше половины. Это очень невыгодно, так как больше использовать этот кусок нигде не получиться.

Количество листов в ряду

Берут длину ската и делят на полезную ширину листа. Этот параметр указывается в технических характеристиках к металлочерепице. Чаще всего это 110 см (1,1 м). Полученное число округляем в большую сторону, получаем количество листов в ряду.

Пример расчета листов металлочерепицы в ряду. Пусть длина свеса 8 м, полезная ширина листа 1,1 м. При делении получаем 7,27 штук, но округляем до большего целого и получаем 8 штук в одном ряду. Причем один лист более чем на 2/3 уйдет в отходы.

Особенности вальмовых крыш

У вальмовых крыш скаты имеют треугольную или трапециевидную форму. Тут необходим подбор длины листа — чтобы минимизировать количество отходов.

Пример раскладки листов металлочерепицы на вальмовой крыше

Высота подбирается так, чтобы в отходы уходило не более половины. Вручную это делать довольно сложно, и все равно имеется солидная погрешность — отходов будет на 20-25% больше, чем при расчете с помощью программ. Они обычно есть у продавцов и производителей. Лучше точный расчет предоставить им, а дома предварительно измерять параметры кровли (или вызвать замерщика), а потом попытаться подобрать размеры самостоятельно. Затем можно будет сравнить количество необходимого материала, рассчитанного вами и предложенного.

Определение количества доборных элементов

Кровля из металлочерепицы требует большого количества различных дополнительных элементов (доборов), которые оформляют конек, край свеса, бока ската, проход трубы, ендову (место стыка двух примыкающих скатов крыши).Чем сложнее форма крыши, тем более количество добров требуется. При простой двускатной кровле необходимы будут коньковые элементы и заглушки, карнизные и фронтонные планки. На этом все.

Какие бывают доборные элементы для кровли из металлочерепицы и для чего они необходимы

Несмотря на большое разнообразие доборов, считаются все они одинаково. Берете длину поверхности, на которую из необходимо монтировать и делите на полезную длину элемента. Она обычно стандартна и составляет 1,9 м (общая длина 2 м). Полученный результат округляется в большую сторону.

Основные элементы кровельной конструкции

Крыша загородного коттеджа — это не только декоративная деталь и визитная карточка строения, но и сложная инженерная система. В ее состав входят разнообразные строительные детали, основными из которых являются следующие:

• Мауэрлат. Брус, который укладывается поверх несущих стен. Он является опорой для стропильной системы и передает нагрузку от крыши к постройке.
• Стропила. Брусья или доски, расположенные под углом, основа системы. Онлайн калькулятор позволяет просчитать некоторые параметры стропильной системы.
• Вспомогательные элементы. Стойки, балки, прогоны и затяжки служат для фиксации стропил и укрепления конструкции.
• Конек. Верхнее ребро крыши, место пересечения скатов.
• Обрешетка. Решётчатая конструкция, на которую крепится кровельный материал. Для некоторых видов кровли нужен сплошной настил. Параметры обрешетки на онлайн калькуляторе просчитываются достаточно хорошо, особенно для кровли несложной конструкции.

Основные конструктивные элементы стропильной системыИсточник kafmt.ru

Особенности расчёта нагрузки

Нагрузка на стропила подразделяется на постоянную, переменную и особую. Первая – статичная: влияние оказывают общий вес крыши, включая обрешётку и утеплитель, конструкцию и разновидность кровельного настила, крепёж и водосборный сток по периметру здания. Усреднённое значение – порядка 50 кг/м2. Вторая – действие ветра и осадков, здесь рассчитывается парусность и сила тяжести дождевой воды, снега или града. Третья – землетрясение: какой бы магнитуды оно ни оказалось, тряска как минимум до нескольких баллов по шкале Рихтера не должна разворотить крышу, стены и фундамент строения. Облегчая задачу общего подсчёта нагруженности при всех этих дестабилизирующих факторах, к статичной и погодной нагрузке легко прибавить, скажем, 10-30% добавочного запаса прочности. Для большинства стройматериалов нагрузка не должна превышать 50 кг/м2.

Так, для снега – при северной застройке, где его выпадает довольно много – дополнительная нагрузка достигает 320 кг/м2, по СНиПу. Это число значительно увеличивается и для ветровой нагрузки – предположим, крышу замело 30-сантиметровым слоем, снег слежался и уплотнился до 10-15 см, после чего поднялся ураган. Коэффициент ветронагрузки также указан в СНиПе №2.01.07-85. Для мансардных крыш расчёт снегонагрузки не важен – снег сдувается с крутых скатов сразу же при его выпадении; накопление его слоя происходит лишь на верхних скатах четырехскатной крыши.

Особого подхода требуют так называемые вальмовые крыши. В такой конструкции две основные – фронтальная и задняя части – равны и имеют вид трапеций, характеризуются меньшим углом наклона, например, не более 30 градусов. Боковые – треугольные – по сравнению с основными задраны на больший угол, к примеру, 45 градусов, и также равны между собой. Вторые, в отличие от первых, не учитывают снеговую нагрузку – с них снег тут же скатывается. Первые же частично рассчитаны на возможность наслоения снега, но при сильных снегопадах и штормовом ветре при накоплении снега в высоту более 20-25 см образуется явление, похожее на сход лавин. Нагрузка обретает динамичный характер, как в случае с градом или ливнем.

У полувальмовой крыши боковые скаты не доходят до уровня основных, а лишь частично покрывают этот уклон за счёт достройки боковых стен до отметки залегания первых. Здесь расчёт под давление снега корректируется исходя из угла наклона каждой из сторон. Если крыша двускатная или вальмовая, с приподнятой затяжкой (вторичная поперечная балка), то эта стяжка, подобно усиливающему треугольнику, не повысит заметно прочность стропил, так как давление одной из них компенсируется за счёт другой, противолежащей.

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м 2 .
2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%

Также стоит взять во внимание рекомендацию о том, что 1 м 2 не должен брать на себя вес, больше 50 кг

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия»

Чтобы рассчитать нагрузку, производимую снегом, нужно:

• Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м 2 .;
• Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

Программы для проектирования и расчета стропильных систем

Расчет системы стропильной в специальной компьютерной программе

Как видно из вышесказанного, произвести расчет строительных систем крыш довольно сложно. Нужно обладать достаточным запасом теоретических знаний, обладать навыками рисования и черчения. Естественно, что далеко не каждый человек обладает такими профессиональными навыками.

К счастью, сегодня задача проектирования значительно облегчена, поскольку имеются очень удобные компьютерные программы позволяющие разрабатывать проекты различных строительных элементов.

Конечно, некоторые программы рассчитаны на профессионалов (например, Автокад, 3D Max и пр.). Неопытному человеку достаточно сложно разобраться с этим софтом.

Но существуют и более простые варианты. Например, в программе Аркон очень просто можно создавать разнообразные эскизные проекты, чтобы наглядно посмотреть, как будет выглядеть та или иная крыша.

Есть там и удобный калькулятор для расчета стропил, который позволяет эффективно и быстро произвести расчеты. Программа Аркон прекрасно подходит для профессионалов, но может быть использована и частными пользователями.

В сети можно найти и калькулятор расчета стропил, работающий в режиме онлайн. Однако произведенные на нем расчеты – это исключительно рекомендательные величины и не могут заменить разработки полноценного проекта.

Требования к конструкционным элементам стропильных систем

Элементы стропильных систем, как правило, изготавливают из древесины хвойных пород с влажностью не более 20 процентов. Высокое содержание смолистых веществ в таком материале обеспечивает длительный срок службы всей конструкции. Тем не менее, все деревянные элементы следует дополнительно обрабатывать защитными растворами, предотвращающими преждевременное гниение, повреждение насекомыми, а также уменьшающими горючесть древесины.

В процессе эксплуатации стропильные конструкции испытывают различного рода нагрузки, с целью уменьшения негативного влияния которых может понадобиться применение дополнительных усиливающих элементов. В зависимости от продолжительности воздействия все эти нагрузки делят на две категории: постоянные и временные.

Под постоянными понимают нагрузки, которые создаются собственным весом стропильной конструкции, весом обрешетки, кровельных, теплоизоляционных и отделочных материалов. Эти нагрузки практически не изменяются в процессе эксплуатации кровли, поэтому перед тем, как рассчитать стропильную систему, их следует точно измерить и учесть.

Временные же нагрузки подразделяются на две подкатегории:

• кратковременные – вес рабочих, производящих кровельные строительно-ремонтные работы, а также вес используемого ими оборудования и инструментов. Помимо этого, в разряд кратковременных нагрузок включают давление снежных масс на кровлю и ветровые нагрузки;
• особые – это редко возникающие нагрузки, вызванные форс-мажорными обстоятельствами, например, землетрясениями.

Как рассчитать снеговую нагрузку

При возведении кровли чрезвычайно важно знать, как правильно рассчитать стропильную систему целом, и снеговую нагрузку на нее в частности. Это чрезвычайно важный фактор, который нельзя упускать из виду, ведь при неправильно спроектированной конструкции во время сильных снегопадов может обрушиться вся крыша (подробнее: «Расчет снеговой нагрузки на кровлю и ее особенности»).

Для расчета значения нагрузки, создаваемой снежными массами на кровлю, используется следующая формула:

S=Sg*µ, где

Sg – табличное значение массы квадратного метра снежного покрова на горизонтальной поверхности земли;

µ — коэффициент, позволяющий определить переход от веса снежного покрова на земле к нагрузке, создаваемой снежной массой на кровельное покрытие

Значение данного коэффициента определяется в зависимости от углов уклона скатов крыши. Так, при углах уклона, не превышающих 25 градусов, µ принимается равным 1; при углах наклона от 25 до 60 градусов значение µ составляет 0,7

В тех случаях, когда угол уклона ската крыши больше 60 градусов, нагрузка, создаваемая снежным покровом на кровлю, не принимается во внимание при расчете ввиду ее незначительности.

Как рассчитать ветровую нагрузку

В местностях, где дуют сильные ветра (например, в степных или прибрежных районах), особое внимание должно уделяться вопросу, как рассчитать стропила на крышу с учетом создаваемых этими ветрами нагрузок.

Для этого пользуются следующей формулой:

W=Wo*k, где

Wo – нормативное значение ветровой нагрузки для конкретного ветрового района, которое можно найти в специальных таблицах;

k — коэффициент, позволяющий учитывать изменение ветрового давления в зависимости от высоты. Значение этого коэффициента также берется из таблицы, составленной с учетом местностей.

В таблице все местности разделены на две группы:

• открытые прибрежные районы, пустыни, тундры, степи и лесостепи;
• городские районы, лесные массивы и иные районы, территория которых равномерно покрыта препятствиями высотой не менее десяти метров.

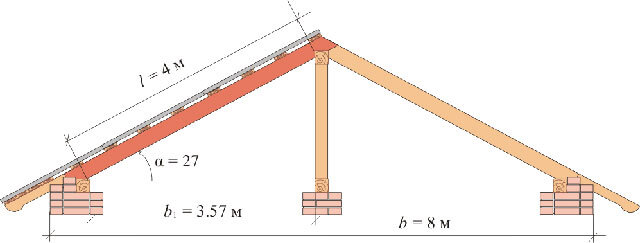

Ширина. От основания вычисляется ширина кровли:

• Монтаж конструкции на большие балки позволяет сформировать необходимый свес, это в свою очередь определяет габариты.
• Монтаж системы на мауэрлат высчитывается сложением проекций свеса и ширины коробки.

Монтаж материалов на мауэрлат также должен проводиться по предварительным расчетамИсточник builderclub.com

Мауэрлатом выступает венец, который делается из прочного бревна или широкого бруса. Карнизные свесы могут делаться из стропильных ног, также для этого может использоваться кирпичный выступ. Ширина свеса вычисляется из выбранного типа кровельного материала и стен. Для шифера свес до 10 см, керамической черепицы до 60 см, профлиста до 50 см, битумной черепицы до 40 см. при увеличении свеса требуется его усиление, например, опорными столбами или подкосами.

Определение уклона. Расчет размера крыши двускатной осуществляется с определением угла наклона скатов, который может составлять 10-60 градусов. В основном используют равное значение для обеих сторон. Эффекта симметрии добиваются благодаря созданию разноразмерных скатов.

При определении крутизны скатов учитывают следующие факторы:

• Покрытие, свес и обрешетка. Тип кровли влияет на выбор технологии сборки и обустройства основы.
• Вес кровли и пирога. Покрытие дает нагрузку на основание, чем больше уклон, тем меньше нагрузка на перекрытие.
• Климатические условия региона. Крутые крыши быстро отводят воду и снег, но они подвергаются действию ветра.

Рассчитывая крутизну скатов, берут во внимание будущий «пирог» покрова крышиИсточник goldkryshi.ru

Эти факторы имеют большое значение на выбор угла наклона, и они учитываются при проведении всех расчетов.

Высота конька. Чердак в основном используется для обслуживания крыши. По требованиям безопасности от перекрытия до вершины должно быть не меньше 1,6 м. При такой высоте удобно проводить осмотр кровли и она полностью соответствует противопожарным требованиям.

Расчет расходных материалов. Особенности возведения подобной крыши накладывает некоторые коррективы на первоначальный расчет требуемых материалов.

При возведении кровли первоначальный расчет материалов может потребовать коррективовИсточник yandex.ru

Однако в предварительной смете надо учитывать следующие материалы для:

• мауэрлата и лежня – пиломатериал сечением 100х150-200х200 мм, дополнительный запас 5%;
• стропилин – пиломатериалы 25х150-100х150 мм, запас до 20%;
• опоры, затяжки, подкосы – бруски или доски 50х100-100х100 мм, запас до 10%;
• обрешетка – зависит от покрытия, может быть сплошной или разреженной;
• гидроизоляция – в рулонах, метраж определяется исходя из крутизны и типа кровли;
• кровельное покрытие – учитывается площадь скатов;
• обшивка свесов и фронтонов;
• расходный материал (саморезы, анкеры, уголки, шпильки, гвозди и так далее).

дополнительно необходимо наличие некоторых фасонных элементов, при помощи которых делаются сквозные проходы через крышу. Для теплого типа кровли дополнительно учитывается тепло- и пароизоляция, контробрещетка и внутренняя обшивка.

Видео описание

Пример расчета материалов для крыши на онлайн-калькуляторе в видео:

Специалисты для проведения таких операций используют формулы расчета двускатной крыши. В других случаях применяют специальные онлайн калькуляторы

Однако в независимости от выбранного варианта очень важно работать с мастером в данной сфере. В процессе проведения расчетов требуется помнить о многих важных нюансах, которые могут иметь большое значение на конечный результат

Допущенная одна ошибка в расчетах может привести к серьезным проблемам. В лучшем случае придется просто докупить материал, в худшем – потребуется перестройка конструкции. Иногда допущенные ошибки ведут к тому, что уже в скором времени может потребоваться капитальный ремонт всей крыши и замена подкровельных материалов.

Допущенные ошибки при расчете и возведении крыши впоследствии могут обойтись дорогоИсточник pinterest.com

Заключение

Рассчитать двускатную кровлю с необходимым количеством материалов и конструкцией самостоятельно невозможно. Используя онлайн-калькуляторы можно примерно узнать все необходимые параметры. Однако точные данные смогут предоставить только специалисты. Работа с мастером позволит добиться лучшего результата, безопасной кровли, которая прослужит много лет. Лучше заранее договориться с мастером и вместе провести все расчеты, указать те параметры, которые вы хотите и озвучить свое виденье будущей кровли. Немаловажными будут советы специалиста, который предложит самый оптимальный и выгодный вариант.

Расчет двухскатной стропильной системы

Начиная работать над проектом, первым делом определяют полезную площадь мансарды: это позволит определить оптимальную высоту вертикальных стоек. От мансарды в таком случае лучше не отказываться, так как она делает дом намного комфортнее и уютнее.

Расчет наклона скатов

Далее проводится расчет угла наклона кровли. Здания со стандартной шириной 6-8 м с наклоном скатов в 45 градусов оставляют слишком мало жилого пространства на мансардном этаже. Угол в 60 градусов является здесь наиболее оптимальным, хотя в этом случае стоимость работы возрастет

Также важно взять на заметку, что на скатах с углом наклона больше 45 градусов для кровли можно использовать практически любой материал.

Иногда встречается изначальное асимметричный расчет стропил двускатной крыши, что позволяет отвоевать на чердаке больше места под мансарду. Определяясь с углом наклона двухскатной крыши, обязательно учитывают степень ветровых и снеговых нагрузок в данной местности. Чем больше уклон скатов – тем больше материала уходит на их обустройство, при возрастании эксплуатационных характеристик такой конструкции. Для придание оригинальности допускается использование неравных углов уклона: в таком случае приходится столкнуться с целым рядом трудностей, поэтому именно симметричная крыша является наиболее надежным вариантом.
