Гидравлический расчет системы отопления

Конструкция расширительного бака

Расширительный бак представляет собой корпус из углеродистой стали с порошковым красным, серым или белым покрытием, внутри которого расположена резиновая мембрана по типу диафрагмы или в виде баллона. Первую в основном используют в небольших ёмкостях, вторую – в крупных. Баки в заводской комплектации иногда снабжены предохранительным клапаном, защищающим систему от превышения допустимого давления. Если это происходит, клапан открывается, выпуская избыток воды. Лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет – докупить и смонтировать рядом с баком.

Расширительный бак с мембраной в виде диафрагмы. Такое устройство больше напоминает бочонок, разделённый надвое подвижной резиновой перегородкой. На производстве в верхнюю часть ёмкости закачивают воздух, который создаёт начальное давление. После подключения бака в его нижнюю камеру начинает поступать теплоноситель из сети. В тот момент, когда эластичная мембрана становится в нулевое-, спокойное положение и как бы ложится на поверхность теплоносителя, отопительная система считается полностью заполненной и готовой к запуску. Когда температура теплоносителя растёт, его объём увеличивается, и избыток сбрасывается в расширительный бак. За счёт сжатия воздуха мембрана отодвигается в воздушную камеру, благодаря чему внутреннее пространство бака становится больше, и туда поступает избыток теплоносителя. Как только теплоноситель остывает и возвращается к первоначальному объёму, воздействие на мембрану прекращается и воздух в верхней камере, не испытывая противодействия, приводит мембрану в исходное, спокойное положение, тем самым происходит автоматическая регулировка давления в системе.

Мощность 1 секции чугунного радиатора

Очередная статья в рубрике – «потребление квартиры». Итак, как сейчас уже начался отопительный сезон многим интересно мощность своих батарей. Ведь от мощности зависит тепло в комнате и в целом в квартире (знать это нужно при расчете радиаторов отопления на уровне проектирования отопительной системы). Сегодня я расскажу о мощности 1 секции чугунного радиатора …

Чугунные радиаторы бывают различных марок, однако их не так много и их можно перечислить по пальцам. Все остальное лишь их вариация. Сегодня самые основные.

Классический и самый распространенный радиатор, устанавливается во многих квартирах нашей страны, а также многих стран постсоветского пространства. Ширина секции 140 мм, высота (между подводящими трубами) 500 мм. Дополнительная маркировка MC 140 – 500. Мощность 1 секции этого радиатора – составляет 175 Вт тепловой энергии.

Однако есть много вариаций этого радиатора

МС 140 – 500 с оребрением (коллектор)

Самый энергоэффективный вариант радиатора МС 140. Все дело в том, что между секциями устанавливаются дополнительные чугунные ребра, которые также дают дополнительный обогрев помещению. Мощность такого радиатора составляет 195 Вт тепловой энергии (что на 20Вт больше чем у классического МС 140). Однако у таких радиаторов есть существенный минус, нужно следить за частотой этих ребер, если они забьются (пылью например), то тепловая эффективность падает на 30 – 40 Вт!

MC 140 – 300

Как понятно из названия этот радиатор имеет ширину в те же 140 мм, а вот высота всего 300 мм. Это компактный вид радиаторов. Мощность одной секции всего 120 Вт тепловой энергии.

MC 90 — 500

Менее распространенный радиатор, но стоит дешевле предыдущего образца. Ширина одной секции 90 мм (более компактный), высота те же 500 мм отсюда и название. Менее эффективный, чем МС 140, мощность одной секции такого радиатора – около 140 Вт тепловой энергии.

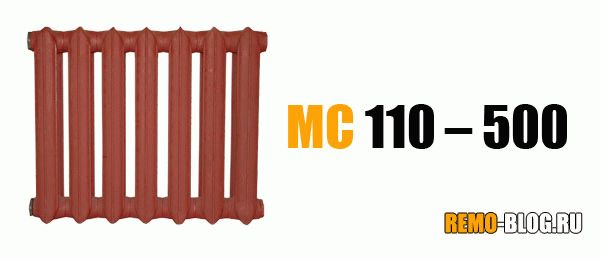

МС 110 – 500

Чугунный радиатор шириной 110 мм и высотой между трубами 500 мм. Относительно редкий не так часто ставился. Мощность одной секции, около – 150 Вт

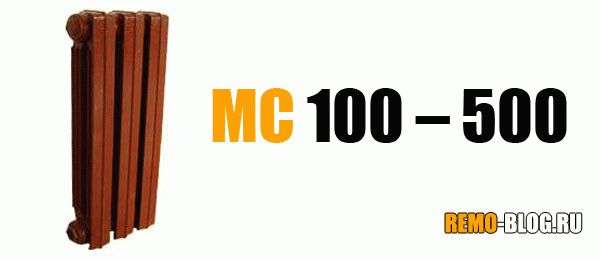

МС 100 – 500

Относительно новая разработка, следка измененная форма. Радиатор имеет ширину секции в 100 мм и высоту (между подводящими трубами в 500 мм). Тепловая мощность одной секции – 135 – 140 Вт.

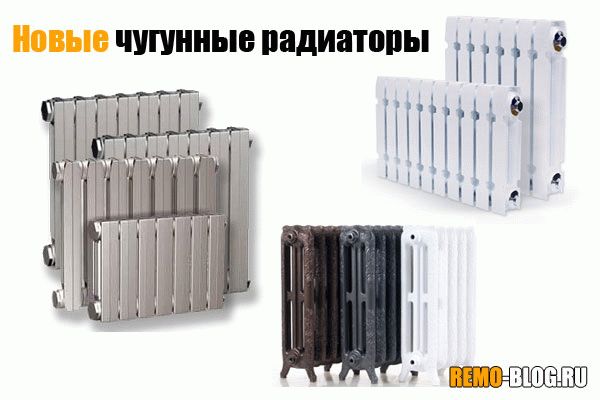

Новые чугунные радиаторы

Не редко сейчас можно увидеть и современные чугунные радиаторы, производят как импортные компании, так и наши отечественные. С виду чем то похожи на алюминиевые радиаторы. Мощность 1 секции такого радиатора колеблется от 150 до 220 Вт, многое зависит от размеров радиатора.

А на этом все, думаю я вам дал раскладку привычных чугунных радиаторов. Конечно мощность может немного прыгать от производителя к производителю, но примерно мощность держится в этих пределах.

Мощность 1 секции чугунного радиатора

Мощность чугунного радиатора

Однотрубная система отопления: проектировка и особенности

В том случае, когда необходимо выполнить расчет однотрубной системы отопления, первым делом рассчитывается диаметр стояка и магистралей по давлению. В принципе, расчет однотрубных систем мало чем отличается от расчета двухтрубных. Порядок действия совпадает с вышеприведенным примером.

Расчет можно проводить и по обратной схеме: сначала определить диаметры по кольцу, после чего перейти к замыкающим участкам. В таких измерениях коэффициент затекания находится по графику, составленному по результатам предыдущих исследований.

https://youtube.com/watch?v=IVHMLLJRL6M

Порядок расчета сечения магистралей теплоснабжения

Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.

Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:

• Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
• Для стальных и медных трубопроводов даются внутренние размеры.

Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.

При выборе полимерных труб отопления нужно обязательно уточнить о наличии в конструкции армирующего слоя. Без него при воздействии горячей воды магистраль не будет иметь должной жесткости.

Определение тепловой мощности системы

Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений

Важно лишь знать следующие правила:

• Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
• Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.

Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:

Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.

Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.

Степень теплоизоляции здания

Качественное утепление дома, установлены современные окна и двери

В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.

Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.

В представленных расчетах не учитывается поправка на шероховатость внутренней поверхности магистралей.

Скорость воды в трубах

Таблица для расчета диаметра трубы отопления

Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.

Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.

Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.

Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.

1 Расчет площади отопительных приборов в однотрубных системах отопления

Поверхность
нагрева отопительных приборов в
однотрубных системах отопления
рассчитывается с учетом температуры
теплоносителя на входе в каждый приборt_вх
, С,
количества теплоносителя, проходящего
через прибор G_пр,
кг/ч, и величины тепловой нагрузки
прибора Q_пр,
Вт.

Расчет
площади каждого отопительного прибора
осуществляется в определенной
последовательности:

а)
Вычерчивается расчетная схема стояка,
принимается тип отопительного прибора
и место установки, схема подачи
теплоносителя в прибор, конструкция
узла прибора. На расчетной схеме
проставляются диаметры труб, тепловая
нагрузка прибора, равная теплопотерям
данного помещения, Q_т.п.,
Вт.

б)
Рассчитывается общее количество воды,
кг/ч, циркулирующей по стояку, по формуле:

(4.1)

где
—
коэффициент учета дополнительного
теплового потока, (для данного вида
отопительных приборов=
1,02);

—
коэффициент учета дополнительных потерь
теплоты отопительных приборов у наружных
ограждений, принимаемый по таблице 4.1;

с
=4,187 кДж/(кг.оС)
удельная массовая теплоемкость воды;

–суммарные
теплопотери в помещениях, обслуживаемых
стояком, Вт.

Таблица
4.1 — Коэффициент учета дополнительных
потерь теплоты отопительных приборов
у наружных ограждений

Наименование отопительного прибора	Коэффициент учета, у наружной стены, в том числе под световыми проемами
Радиатор чугунный секционный	1,02

Рекомендуемые
диаметры трубопроводов узла нагревательных
приборов приведены в таблице 4.2.

Таблица
4.2 — Рекомендуемые диаметры трубопроводов
узла нагревательного прибора

Наименование узла стояка	Диаметр труб Dу, мм
стояка	замыкающего участка	подводки
1	3	4	5
Этажестояк со смещенным обходным участком	15 20 25	15 20 20	15 20 25/20
Этажестояк с осевым замыкающим участком и краном типа КРП	15 20	15 15	15 20
Этажестояк проточный	15 20	— —	15 20
То же	15 20	15 20	15 20
Узел верхнего этажа при нижней разводке и кране типа КРП	15 20	15 15	15 20
То же	15 20	15 20	15 20

Тепловая
нагрузка Q_ст,
Вт и общее количество воды G_ст,
кг/ч, циркулирующей по стояку, сведены
в таблицу 4.3.

Например:
Q_ст1
определяется суммированием теплопотерь
в помещениях 101, 201, 301; Q_ст2
— в помещениях 102, 202, 302.

Таблица
4.3 — Сводная таблица расчета расхода
воды в стояках

№ ст	Qст, Вт	Gст, кг/ч
1
2
3
…
	Qст	Gст

В
данном курсовомпроекте проводим
оценочный расчет нагревательных
приборов.

Расчетная
наружная площадь поверхности отопительного
прибора, м2,
определяется по формуле:

(4.2)

гдеQ_пр
– тепловая нагрузка на прибор, Вт,
Q_пр=Q_пом;

q_ном
– усредненное значение номинальной
плотности теплового потока, Вт/м2:

—
для радиаторов чугунных — q_ном=595,Вт/м2.

Расчетное
количество секций радиаторов по помещению
(стояку) определяется по формуле:

(4.3)

где
а₁
– площадь одной секции радиатора марки
М140-АО (ГОСТ
8690-75),
м2,а₁
= 0,254 м2;

₃
— поправочный коэффициент, учитывающий
число секций в одном радиаторе; ₃
=;

₄
– поправочный коэффициент, учитывающий
способ установки радиатора в помещении;
₄
= 1.

Таблица
4.4 — Значения поправочного коэффициента
β₃,
учитывающего число секций в одном
радиаторемарки МС 140-АО

Число секций	до 15	15-20	21
β3	1,0	0,98	0,96

При
округлении дробного числа элементов
приборов любого типа до целого допускается
уменьшать их расчетную площадь А_пр
не более чем на 5% (0,1 м2).
При других условиях принимается ближайший
нагревательный прибор.

Результаты
расчетов отопительных приборов каждого
стояка системы водяного отопления
сведены в таблицу 4.5.

Таблица
4.5 — Результаты расчета отопительных
приборов системы водяного отопления

№ помещения	Qпр, Вт	Апр, м2	, секц.	, секц.

Отопительные приборы

Как рассчитать отопление в частном доме для отдельных помещений и подобрать соответствующие этой мощности отопительные приборы?

Сама методика расчета потребности в тепле для отдельной комнаты полностью идентична приведенной выше.

К примеру, для комнаты площадью 12 м2с двумя окнами в описанном нами доме расчет будет иметь такой вид:

1. Объем комнаты равен 12*3,5=42 м3.
2. Базовая тепловая мощность будет равной 42*60=2520 ватт.
3. Два окна добавят к ней еще 200. 2520+200=2720.
4. Региональный коэффициент увеличит потребность в тепле вдвое. 2720*2=5440 ватт.

Как пересчитать полученное значение в количество секций радиатора? Как подобрать количество и тип отопительных конвекторов?

Производители всегда указывают тепловую мощность для конвекторов, пластинчатых радиаторов и т.д. в сопроводительной документации.

Таблица мощности для конвекторов VarmannMiniKon.

• Для секционных радиаторов необходимую информацию обычно можно найти на сайтах дилеров и производителей. Там же нередко можно обнаружить калькулятор для пересчета киловатт в секции.
• Наконец, если вы используете секционные радиаторы неизвестного происхождения, при их стандартном размере в 500 миллиметров по осям ниппелей можно ориентироваться на следующие усредненные значения:

Тепловая мощность на одну секцию, ватты

В автономной отопительной системе с ее умеренными и предсказуемыми параметрами теплоносителя чаще всего используются алюминиевые радиаторы. Их разумная цена очень приятным образом сочетается с пристойным внешним видом и высокой теплоотдачей.

В нашем случае алюминиевых секций мощностью 200 ватт потребуется 5440/200=27 (с округлением).

Разместить в одной комнате столько секций — нетривиальная задача.

Как всегда, есть пара тонкостей.

• При боковом подключении многосекционного радиатора температура последних секций куда ниже, чем первых; соответственно, падает тепловой поток от отопительного прибора. Решить проблему поможет простая инструкция: подключайте радиаторы по схеме «снизу вниз».
• Производители указывают тепловую мощность для дельты температур между теплоносителем и помещением в 70 градусов (например, 90/20С). При ее снижении тепловой поток будет падать.

Особый случай

Нередко в качестве отопительных приборов в частных домах используются самодельные стальные регистры.

Обратите внимание: они привлекают не только низкой себестоимостью, но и исключительной прочностью на разрыв, что очень кстати при подключении дома к теплотрассе. В автономной системе отопления их привлекательность сводится на нет непритязательным внешним видом и невысокой теплоотдачей на единицу объема отопительного прибора

Прямо скажем — не верх эстетики.

Тем не менее: как оценить тепловую мощность регистра известного размера?

Для одиночной горизонтальной круглой трубы она вычисляется по формуле вида Q = Pi*Dн *L * k * Dt, в которой:

• Q — тепловой поток;
• Pi — число «пи», принимаемое равным 3,1415;
• Dн — наружный диаметр трубы в метрах;
• L — ее длина (тоже в метрах);
• k — коэффициент теплопроводности, который берется равным 11,63 Вт/м2*С;
• Dt — дельта температур, разница между теплоносителем и воздухом в комнате.

В многосекционном горизонтальном регистре теплоотдача всех секций, кроме первой, умножается на 0,9, поскольку они отдают тепло восходящему потоку нагретого первой секцией воздуха.

В многосекционном регистре нижняя секция отдает больше всего тепла.

Давайте вычислим теплоотдачу четырехсекционного регистра с диаметром секции 159 мм и длиной 2,5 метра при температуре теплоносителя 80 С и температуре воздуха в комнате 18 С.

1. Теплоотдача первой секции равна 3,1415*0,159*2,5*11,63*(80-18)=900 ватт.
2. Теплоотдача каждой из остальных трех секций равна 900*0,9=810 ватт.
3. Суммарная тепловая мощность отопительного прибора — 900+(810*3)=3330 ватт.

Определение расхода теплоносителя и диаметров труб

Вначале каждую отопительную ветвь надо разбить на участки, начиная с самого конца. Разбивка делается по расходу воды, а он изменяется от радиатора к радиатору. Значит, после каждой батареи начинается новый участок, это показано на примере, что представлен выше. Начинаем с 1-го участка и находим в нем массовый расход теплоносителя, ориентируясь на мощность последнего отопительного прибора:

G = 860q/ ∆t, где:

• G – расход теплоносителя, кг/ч;
• q – тепловая мощность радиатора на участке, кВт;
• Δt– разница температур в подающем и обратном трубопроводе, обычно берут 20 ºС.

Для первого участка расчет теплоносителя выглядит так:

860 х 2 / 20 = 86 кг/ч.

Полученный результат надо сразу нанести на схему, но для дальнейших расчетов он нам понадобится в других единицах – литрах в секунду. Чтобы сделать перевод, надо воспользоваться формулой:

GV = G /3600ρ, где:

• GV – объемный расход воды, л/сек;
• ρ– плотность воды, при температуре 60 ºС равна 0.983 кг / литр.

В данных таблицах опубликованы значения диаметров стальных и пластмассовых труб в зависимости от расхода и скорости движения теплоносителя. Если открыть страницу 31, то в таблице 1 для стальных труб в первом столбце указаны расходы в л/сек. Чтобы не производить полный расчет труб для системы отопления частого дома, надо просто подобрать диаметр по расходу, как показано ниже на рисунке:

Итак, для нашего примера внутренний размер прохода должен составлять 10 мм. Но поскольку такие трубы не используются в отоплении, то смело принимаем трубопровод DN15 (15 мм). Проставляем его на схеме и переходим ко второму участку. Так как следующий радиатор имеет такую же мощность, то применять формулы не нужно, берем предыдущий расход воды и умножаем его на 2 и получаем 0.048 л/сек. Снова обращаемся к таблице и находим в ней ближайшее подходящее значение. При этом не забываем следить за скоростью течения воды v (м/сек), чтобы она не превышала указанные пределы (на рисунках отмечена в левом столбце красным кружочком):

Как видно на рисунке, участок №2 тоже прокладывается трубой DN15. Далее, по первой формуле находим расход на участке №3:

860 х 1,5 / 20 = 65 кг/ч и переводим его в другие единицы:

65 / 3600 х 0,983 = 0.018 л/сек.

Прибавив его к сумме расходов двух предыдущих участков, получаем: 0.048 + 0.018 = 0.066 л/сек и вновь обращаемся к таблице. Поскольку у нас в примере делается не расчет гравитационной системы, а напорной, то по скорости теплоносителя труба DN15 подойдет и на этот раз:

Идя таким путем, просчитываем все участки и наносим все данные на нашу аксонометрическую схему:

Этапы расчета

Рассчитать параметры отопления дома необходимо в несколько этапов:

• расчет теплопотерь дома;
• подбор температурного режима;
• подбор отопительных радиаторов по мощности;
• гидравлический расчет системы;
• выбор котла.

Таблица поможет вам понять, какой мощности радиатор нужен для вашего помещения.

Расчет теплопотерь

Теплотехническая часть расчета выполняется на базе следующих исходных данных:

• удельная теплопроводность всех материалов, используемых при строительстве частного дома;
• геометрические размеры всех элементов здания.

Тепловая нагрузка на отопительную систему в данном случае определяется по формуле: Мк = 1,2 х Тп, где

Тп — суммарные теплопотери постройки;

Мк — мощность котла;

1,2 — коэффициент запаса (20%).

При индивидуальной застройке расчет отопления можно произвести по упрощенной методике: суммарную площадь помещений (включая коридоры и прочие нежилые помещения) умножить на удельную климатическую мощность, и полученное произведение разделить на 10.

Значение удельной климатической мощности зависит от места строительства и равняется:

• для центральных районов России — 1,2 — 1,5 кВт;
• для юга страны — 0,7 — 0,9 кВт;
• для севера — 1,5 — 2,0 кВт.

Упрощенная методика позволяет рассчитать отопление, не прибегая к дорогостоящей помощи проектных организаций.

Температурный режим и подбор радиаторов

Режим определяется исходя из температуры теплоносителя (чаще всего им является вода) на выходе из отопительного котла, воды, возвращенной в котел, а также температуры воздуха внутри помещений.

Оптимальным режимом, согласно европейским нормам, является соотношение 75/65/20.

Для подбора отопительных радиаторов до их монтажа следует предварительно рассчитать объем каждого помещения. Для каждого региона нашей страны установлено необходимое количество тепловой энергии на один кубометр помещения. Например, для европейской части страны этот показатель равен 40 Вт.

Для определения количества тепла для конкретного помещения, надо ее удельную величину умножить на кубатуру и полученный результат увеличить на 20% (умножить на 1,2). На основании полученной цифры рассчитывается необходимое количество отопительных приборов. Производитель указывает их мощность.

К примеру, каждое ребро стандартного алюминиевого радиатора имеет мощность 150 Вт (при температуре теплоносителя 70°С). Чтобы определить нужное количество радиаторов, надо величину необходимой тепловой энергии разделить на мощность одного отопительного элемента.

Гидравлический расчет

Для гидравлического расчета существуют специальные программы.

Одним из затратных этапов строительства является монтаж трубопровода. Гидравлический расчет системы отопления частного дома нужен для определения диаметров труб, объема расширительного бака и правильного подбора циркуляционного насоса. Результатом гидравлического расчета являются следующие параметры:

• Расход теплоносителя в целом;
• Потери напора теплового носителя в системе;
• Потери напора от насоса (котла) до каждого отопительного прибора.

Как определить расход теплоносителя? Для этого необходимо перемножить его удельную теплоемкость (для воды этот показатель равен 4,19 кДж/кг*град.С) и разность температур на выходе и входе, затем суммарную мощность системы отопления разделить на полученный результат.

Диаметр трубы подбирается исходя из следующего условия: скорость воды в трубопроводе не должна превышать 1,5 м/с. В противном случае система будет шуметь. Но есть и ограничение нижнего предела скорости — 0,25 м/с. Монтаж трубопровода требует оценки данных параметров.

Если этим условием пренебречь, то может произойти завоздушивание труб. При правильно подобранных сечениях для функционирования системы отопления бывает достаточно циркуляционного насоса, встроенного в котел.

Потери напора для каждого участка рассчитываются как произведение удельной потери на трение (указывается производителем труб) и длины участка трубопровода. В заводских характеристиках они также указываются для каждого фитинга.

Выбор котла и немного экономики

Котел выбирается в зависимости от степени доступности того или иного вида топлива. Если к дому подведен газ, нет смысла приобретать твердотопливный или электрический. Если нужна организация горячего водоснабжения, то котел выбирают не по мощности отопления: в таких случаях выбирают монтаж двухконтурных устройств мощностью не менее 23 кВт. При меньшей производительности они обеспечат лишь одну точку водоразбора.

Расчет диаметра труб отопления

Определившись с количеством радиаторов и их тепловой мощностью, можно переходить к подбору размеров подводящих труб.

Прежде чем переходить к расчету диаметра труб, стоит затронуть тему выбора нужного материала. В системах с высоким давлением придется отказаться от применения пластиковых труб. Для систем отопления с максимальной температурой выше 90 °C предпочтительнее стальная или медная труба. Для систем с температурой теплоносителя ниже 80 °C можно выбрать металлопластиковую или полимерную трубу.

Чтобы нужное количество теплоты пришло в радиатор без задержки, следует подобрать диаметры подводящих труб радиаторов так, чтобы они соответствовали расходу воды, необходимому каждой отдельно взятой зоне.

Расчет диаметра труб отопления проводится по следующей формуле:

D = √(354 × (0,86 × Q ⁄ Δt°) ⁄ V), где:

D — диаметр трубопровода, мм.

Q — нагрузка на данный участок трубопровода, кВт.

Δt° — разница температур подачи и обратки, °C.

V — скорость теплоносителя, м⁄с.

Разница температур (Δt°) десятисекционного радиатора отопления между подачей и обраткой в зависимости от скорости потока обычно варьирует в пределах 10 — 20 °C.

Минимальным значением скорости теплоносителя (V) рекомендуется считать 0,2 — 0,25 м⁄с. На меньших скоростях начинается процесс выделения избыточного воздуха, содержащегося в теплоносителе. Верхний порог скорости теплоносителя 0,6 — 1,5 м⁄с. Такие скорости позволяют избежать возникновения гидравлических шумов в трубопроводах. Оптимальным значением скорости движения теплоносителя считается диапазон 0,3 — 0,7 м⁄с.

Пример расчета диаметра труб отопления по заданным параметрам

Исходные данные:

• Комната площадью 20 м², с высотой потолков 2,8 м.
• Дом кирпичный неутепленный. Коэффициент тепловых потерь строения примем 1,5.
• В комнате есть одно окно ПВХ с двойным стеклопакетом.
• На улице -18 °C, внутри планируется +20 °С. Разница 38 °С.

Решение:

В первую очередь определяем минимально необходимую тепловую мощность по ранее рассмотренной формуле Qт(кВт×ч) = V × ΔT × K ⁄ 860.

Получаем Qт = (20 м² × 2,8 м) × 38 °С × 1,5 ⁄ 860 = 3,71 кВт×ч = 3710 Вт×ч.

Теперь можно переходить к формуле D = √(354 × (0,86 × Q ⁄Δt°) ⁄ V). Δt° — разницу температур подачи и обратки примем 20°С. V — скорость теплоносителя примем 0,5 м⁄с.

Получаем D = √(354 × (0,86 × 3,71 кВт ⁄ 20 °С) ⁄ 0,5 м⁄с) = 10,6 мм. В данном случае рекомендуется выбрать трубу с внутренним диаметром 12 мм.

Таблица диаметров труб для отопления дома

Таблица расчета диаметра трубы для двухтрубной системы отопления с расчетными параметрами (Δt° = 20 °С, плотность воды 971 кг ⁄ м³, удельная теплоемкость воды 4,2 кДж ⁄ (кг × °С)):

Диаметр трубы внутренний, мм	Тепловой поток / расход воды	Скорость потока, м/с
0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1,0	1,1
8	ΔW, Вт Q, кг ⁄ час	409 18	818 35	1226 53	1635 70	2044 88	2453 105	2861 123	3270 141	3679 158	4088 176	4496 193
10	ΔW, ВтQ, кг ⁄ час	639 27	1277 55	1916 82	2555 110	3193 137	3832 165	4471 192	5109 220	5748 247	6387 275	7025 302
12	ΔW, ВтQ, кг ⁄ час	920 40	1839 79	2759 119	3679 158	4598 198	5518 237	6438 277	728 316	8277 356	9197 395	10117 435
15	ΔW, ВтQ, кг ⁄ час	1437 62	2874 124	4311 185	5748 247	7185 309	8622 371	10059 433	11496 494	12933 556	14370 618	15807 680
20	ΔW, ВтQ, кг ⁄ час	2555 110	5109 220	7664 330	10219 439	12774 549	15328 659	17883 769	20438 879	22992 989	25547 1099	28102 1208
25	ΔW, ВтQ, кг ⁄ час	3992 172	7983 343	11975 515	15967 687	19959 858	23950 1030	27942 1202	31934 1373	35926 1545	39917 1716	43909 1999
32	ΔW, ВтQ, кг ⁄ час	6540 281	13080 562	19620 844	26160 1125	32700 1406	39240 1687	45780 1969	53220 2250	58860 2534	65401 2812	71941 3093
40	ΔW, ВтQ, кг ⁄ час	10219 439	20438 879	30656 1318	40875 1758	51094 2197	61343 2636	71532 3076	81751 3515	91969 3955	102188 4394	112407 4834
50	ΔW, ВтQ, кг ⁄ час	15967 687	31934 1373	47901 2060	63868 2746	79835 3433	95802 4120	111768 4806	127735 5493	143702 6179	159669 6866	175636 7552
70	ΔW, ВтQ, кг ⁄ час	31295 1346	62590 2691	93885 4037	125181 5383	156476 6729	187771 8074	219066 9420	250361 10766	281656 12111	312952 13457	344247 14803
100	ΔW, ВтQ, кг ⁄ час	63868 2746	127735 5493	191603 8239	255471 10985	319338 13732	383206 16478	447074 19224	510941 21971	574809 24717	638677 27463	702544 30210

На основании предыдущего примера и данной таблицы выберем диаметр трубы отопления. Нам известно, что минимально необходимая тепловая мощность для комнаты площадью 20 м² равна 3710 Вт × час. Смотрим таблицу и ищем ближайшее значение, которое соответствует рассчитанному тепловому потоку и оптимальной скорости движения жидкости. Получаем внутренний диаметр трубы 12 мм, который при скорости движения теплоносителя 0,5 м ⁄ с обеспечит расход 198 кг ⁄ час.
