Правила и примеры расчета толщины утеплителя

Расчет утеплителя для стен калькулятор

Калькулятор утепления стен – это готовая программа для вычисления толщины теплоизоляционных материалов. Здесь уже введены данные всех необходимых таблиц: по городам, материалам, утеплителям. Так выполнять расчеты удобнее из-за получения мгновенного результата.

Пример калькулятора толщины утеплителяИсточник inrosstroy.ru

Достаточно только ввести информацию о:

• населенном пункте;
• помещении и конструкции;
• физических параметрах и составе объекта.

На вышеуказанных примерах будут получены такие результаты (стена 4*2,5 м, площадь 15 кв.м):

1. Москва. В квартире для внутреннего утепления для постоянной температуры +22 градуса по Цельсию рекомендовано использовать пеноплекс толщиной 8 мм. Здесь также учтен гипсокартон с расстоянием до стены в 60 мм.
2. Краснодар. В условиях того же зазора минвату берут толщиной 26 мм при плотности 75 кг/куб.м.
3. Анадырь. В зависимости от плотности минеральной ваты и теплотехнических показателей толщина составляет 18-21 см.

Кроме работ со стенами существуют также калькуляторы расчета утеплителя для кровли, потолка и пола в многоэтажном или частном доме с грунтовым основанием. Есть сайты, где можно получить информацию с указанием того или иного теплоизолятора. Прямой производитель либо поставщик указывает рекомендуемый вариант с учетом строения конструкции, материалов и минимальной толщины. Может быть отмечен нормативный документ (СП или СНиП).

Видео описание

В видео рассказано как работает утеплитель, как рассчитать его толщину:

Коротко о главном

Утеплитель нужен только для компенсации теплопотерь через те или иные конструкции. Толщина не должна быть ниже или выше расчетной.

Параметры слоя теплоизоляции зависят от общего теплосопротивления стены (пола, потолка, кровли) и коэффициента теплопроводности конкретного типа изолятора.

Для самостоятельного проведения вычислений используется формула R=d/k. Данные для расчетов можно взять в официальных таблицах. Другой вариант – калькулятор.

Как пользоваться строительным калькулятором?

Чтобы рассчитать необходимое количество материалов и предполагаемые затраты, наш калькулятор запросит базовую информацию. Рекомендуем при расчете ориентироваться на утвержденный проект строительства, и тогда вы не ошибетесь ни в размерах, ни в материалах конструкций.

Как правильно использовать предложенные программы? Вот алгоритм:

• Вначале выберите нужный строительный калькулятор.
• Изучите, какую информацию понадобится вводить. На каждой странице есть рекомендации по снятию требуемых замеров, но вы также можете ориентироваться на проект, рабочие чертежи.
• Укажите запрашиваемую информацию поэтапно. Тип конструкции, вид отделочного материала, желаемую расцветку можно выбрать из предустановленных. Так, калькуляторы полностью синхронизированы с каталогом, поэтому вы можете не опасаться того, что цены окажутся неактуальны или предложенного сайдинга, профлиста не будет в наличии.
• После того, как вы введете нужные данные, нажмите «Сделать расчет».
• На экране появится информация в виде готовой сметы с итоговой суммой и пояснением по каждому отдельному товару. Вы можете скачать этот расчет в формате PDF для себя или сразу отправить нашему менеджеру.
• Если у вас сложный проект, и предложенных типовых элементов недостаточно, просто напишите нам, и мы выполним индивидуальный расчет по запросу.

Наши онлайн-калькуляторы для кровли, сайдинга, ограждений ведут расчеты с максимальным приближением к реальности. В смете, полученной таким образом, будут учитываться и необходимые крепежи, доборные элементы, расходные материалы и так далее. Вы можете использовать эти расчеты, чтобы тщательно спланировать свой бюджет на покупку стройматериалов.

Почему так важно правильно рассчитать?

В современном мире теплоизоляция необходима не только для большего комфорта, но и для экономии. Стоимость отопления неустанно растет, что бьет по карману все сильнее и сильнее, и задача утеплителя также состоит в экономии за счёт удержания тепла.

Зимой тепло гораздо дольше удерживается внутри помещения, а летом наоборот – задерживает лишнее тепло с улицы.

Многим кажется, что чем больше толщина плиты теплоизоляционного материала – тем больше экономии. Но это далеко не так: летом будет прохладнее, а зимой – гораздо жарче, но вот конструкция стены может подвергнуться деформации и разрушению. Меньшая же толщина может привести к дополнительному увеличению потребляемой энергии.

Утепление конструкции дома (потолок, стены, пол) – необходимая часть при ремонте или строительстве (как в жилом доме, так и в зданиях, предназначенных для работы людей). Подбор качественных материалов для теплоизоляции – важный момент в этом деле, но гораздо важнее – грамотный подбор толщины материала. От этого зависят такие факторы, как: долговечность сооружения и технические характеристики при непосредственной эксплуатации здания.

Если проводить сравнение теплопроводности разного сырья, то можно увидеть что минераловатная плита проводит его лучше, чем конструкция из керамзитобетонных блоков.

Расчета толщины утеплителя

Надеемся вам хватило желания дочитать предыдущий раздел нашей статьи. Теперь попробуем рассчитать толщину утеплителя в зависимости от материала и толщины стен.

Каждый материал, входящий в многослойный пирог стены, обладает собственным тепловым сопротивлением R. Так вот, наша задача, состоит в том, чтобы сумма всех сопротивлений материалов, входящих в конструкцию стены, равнялась тепловому сопротивлению RТР,которое мы рассчитывали в предыдущейглаве, т.е.:

RТР = R₁ + R₂ + R₃ … R_n, где n количество слоев.

Тепловое сопротивление отдельного материала R равняется отношению толщины слоя (δ_s) к теплопроводности (λ_S).

R = δ_S/λ_S

Что бы дальше не путать вас формулами, рассмотрим три примера.

Примеры расчета толщины утеплителя для стен из кирпича и газобетона

Пример 1. Стена из газобетонных блоков D600 толщиной 30 см, утепленная снаружи каменной ватой плотностью 80-125 кг/м3 , а снаружи обложена керамическим пустотелым кирпичом плотностью 1000 кг/м3. Строительство велось в г.Казань.

Для дальнейшего нахождения толщины утеплителя, нам понадобятся значения теплопроводности материалов λ_S. Эти данные должны присутствовать в сертификате к материалам.

Если по каким-либо причинам их нет, то посмотреть их можно в Приложение С к СП 50.13330.2012, который мы использовали ранее.

λ_SГ = 0,14 Вт/м*С — теплопроводность газобетона;

λ_SУ = 0,045 Вт/м*С – теплопроводность утеплителя;

λ_SК = 0,52 Вт/м*С – теплопроводность кирпича.

Далее вычисляем значение R для каждого материала, зная, что толщина слоя газобетона δ_SГ = 30 см, а наружная кладка в полкирпича равняется δ_SК = 12 см.

R_Г = δ_SГ/λ_SГ = 0,3/0,14 = 2,14 м2*С/Вт — тепловое сопротивление газобетона;

R_К = δ_SК/λ_SК = 0,12/0,52 = 0,23 м2*С/В — тепловое сопротивление кирпича.

Т.к. наша стена состоит из трех слоев, то верно будет уравнение:

RТР= R_Г + R_У + R_К,

тогда R_У = RТР— R_Г — R_К

В предидущей главе мы находили значение RТР(22С) для г. Казань. Используем его для наших вычислений.

R_У = 3,45 — 2,14 – 0,23 = 1,08 м2*С/Вт.

Таким образом мы нашли, каким тепловым сопротивлением должен обладать утеплитель. Для нахождения толщины утеплителя воспользуемся формулой:

δ_S = R_У х λ_SУ = 1,08 х 0,045 = 0,05 м.

Мы получили, что для заданных условий достаточно утеплителя толщиной 5 см.

Если мы возьмём значение RТР(18С) = 3,15 м2*С/Вт, то получим:

R_У = 3,15 — 2,14 – 0,23 = 0,78 м2*С/Вт.

δ_S = R_У х λ_SУ = 0,78 х 0,045 = 0,035 м

Как видите, толщина утеплителя изменилась всего на полтора сантиметра.

Пример 2. Рассмотрим пример, когда вместо газобетонных блоков, уложен силикатный кирпич плотностью 1800 кг/м3. Толщина кладки при этом 38 см.

По аналогии с предыдущими вычислениями находим значения теплопроводности по таблице:

λ_SК1 = 0,87 Вт/м*С — теплопроводность силикатного кирпича плотностью 1800 кг/м3;

λ_SУ = 0,045 Вт/м*С – теплопроводность утеплителя;

λ_SК2 = 0,52 Вт/м*С – теплопроводность кирпича плотностью 1000 кг/м3.

Далее находим значения R:

R_К1 = δ_SК1/λ_SК1 = 0,38/0,87 = 0,44 м2*С/Вт — тепловое сопротивление кирпича 1800 кг/м3;

R_К2 = δ_SК2/λ_SК2 = 0,12/0,52 = 0,23 м2*С/В — тепловое сопротивление кирпича 1000 кг/м3.

Находим тепловое сопротивление утеплителя:

R_У = 3,45 – 0,44 – 0,23 = 2,78 м2*С/Вт.

Теперь вычисляем толщину утеплителя:

δ_S = R_У х λ_SУ = 2,78 х 0,045 = 0,12 м.

Т.е. для данных условий достаточно толщины утеплителя 12 см.

Пример 3

В качестве наглядного примера, говорящем о важности утепления, рассмотрим стену состоящую только газобетона D600

Зная теплопроводность газобетонных блоков, λ_SГ = 0,14 Вт/м*С, можем сразу вычислить необходимую толщину стен т.к. стена однородна.

δ_S = RТР х λ_SГ = 3,45 х 0,14 = 0,5 м

Мы получаем, чтобы соблюдать все нормы СНиП, мы должны выложить стену толщиной 0,5 м.

В таком случае можно пойти двумя путями, сделать стену сразу необходимой толщины или построить стену потоньше и дополнительно утеплить.

Первый вариант нам кажется более надежным и менее затратным, потому что работ по монтажу утеплителя нет. Второй вариант больше подходит для уже построенных домов.

Все эти примеры, показывают, как зависит толщина утепление от материала стен. По аналогии с ними вы можете проделать расчёты для любого типа материала.

Какие данные нужны для расчета толщины утеплителя?

Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал — дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.

Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.

Название материала	Теплопроводность, Вт/м*К
Бетон	1,51
Кирпич силикатный	0,7
Пенобетон	0,29
Дерево	0,18
ДСП	0,15
Минеральная вата	0,07-0,048
Экструдированный пенополистирол	0,036
Пенополиуретан	0,041-0,02
Пенополистирол	0,05-0,038
Пеностекло	0,11

Теплосопротивление материала является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d — толщина материала, k — теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.

Разбираемся в величинах

Абсолютно все материалы имеют такие показатели, как теплопроводность и теплосопротивление. Если первая величина говорит о способности их проводить тепло, то вторая, наоборот, является оборотной стороной «медали». Тот стройматериал, что замечательно проводит тепло, имеет низкое значение теплосопротивления. Эти показатели определяются в лабораторных условиях, и эти же величины любой производитель указывает на упаковке своего товара.

Без качественно выполненных теплоизоляционных работ обойтись невозможно, ведь если в ваши расчеты вкрадется ошибка, то в вашем доме появятся мостики холода — слабые места, через которые тепло начнет быстро покидать жилище. Помимо утечки драгоценного нагретого воздуха такие мостки приведут к другим бедам — к образованию конденсата, а затем и к появлению плесени. Теперь понятно, что утепление дома — операция, которая жизненно необходима.

Расчет толщины утеплителя в офлайн-режиме

Рекомендованная толщина утеплителя для разных регионов.

Если по какой-либо причине расчет количества утеплителя на онлайн-калькуляторе вам не по душе, можете провести его самостоятельно, только учтите, что придется запастись терпением и быть внимательными. Для начала требуется определить вашу климатическую зону. За справкой можно обратиться к строительным нормам и правилам Российской Федерации с рабочим номером ГСН 81-05-02-2001. Находите в приложениях таблицу №4, а в ней свой регион. Напротив будет коэффициент теплосопротивления. Вообще, выделяют шесть регионов, которым соответствует коэффициенты от 0,3 для Анапы до 1,6 для острова Земля Франца-Иосифа. Интересная статья: “Утеплитель из картона, бумаги, целлюлоза“.

Затем нам нужно посчитать, какое теплосопротивление дома (Z) в настоящий момент, начиная со стен. Для этого находим коэффициент теплопроводности материала (Х), из которого построены стены и замеряем их толщину (У). Потом толщину в метрах делим на коэффициент теплопроводности материала, полученный результат понадобится для дальнейших расчетов. Формула очень простая: Z = У/Х

Имея нормативное значение теплосопротивления ограждающих конструкций и фактическое в каждом индивидуальном случае, мы легко можем вычислить разницу, чтобы узнать насколько фактические показатели недотягивают до нормы. Имея это значение, из вышеуказанной формулы мы можем вычислить необходимую толщину теплоизоляционного слоя.

Формула расчета толщины утеплителя следующая: коэффициент теплосопротивления теплоизоляции нужно умножить на разницу нормативного и фактического теплосопротивления ограждающей конструкции.

К полученному результату нужно добавить 10%. Если теплоизоляции такой толщины нет в продаже, то просто берите ближайший стандартный размер с погрешностью в большую сторону, даже если есть очень близкое значение с погрешностью в меньшую сторону. В этом случае лучше перестраховаться, цена ошибки достаточно велика.

Расчет толщины утеплителя для стен

Покажем порядок расчетов на гипотетическом примере. Итак, предположим мы строим дом из пенобетона. Снаружи стена будет штукатуриться, внутри также будет нанесена гипсовая штукатурка. Дом строится в Твери.

Исходные данные, которые мы имеем:

• Пенобетон (толщина – 0,4м, теплопроводность – 0,55 Вт/м*С.
• Песчано-цементная штукатурка (толщина 4см, теплопроводность — 1,1 Вт/м*С).
• Гипсовая штукатурка (толщина – 2см, теплопроводность 0,31 Вт/м*С).
• Утеплитель пенополистирол (теплопроводность – 0,028 Вт/м*С).

Требуется рассчитать толщину пенополистирола.

Для начала определим Т – минимальный порог сопротивления пеплоотдаче. Из таблицы мы видим, что в Твери он равен 3,31 Вт/м*С.

Теперь высчитаем, каким суммарным сопротивлением обладают все материалы, помимо утеплителя Т₁. Чтобы узнать значение сопротивления по каждому материалу, нужно его толщину разделить на значение теплопроводности.

Таким образом получаем:

Т₁= 0,4/0,55 + 0,04/1,1 + 0,02/0,31 = 0,73 + 0,04 + 0,06 = 0,83

Чтобы понять, какая толщина утеплителя для стен будет оптимальной, высчитаем разницу между Т и Т₁:

3,31 – 0,83 = 2,48.

Мы получили ту недостающую стенам величину сопротивления теплоотдаче, которой должен соответствовать утеплительный слой.

Теперь, наконец, можно высчитать, какой толщины утеплитель нам потребуется.

Для этого полученное значение нужно умножить на показатель теплопроводности утеплительного материала:

2,48 * 0,028 = 0,07м.

Таким образом, минимальная толщина пенополистирола данном случае равна 7см. Расчет по данному алгоритму является наиболее точным.

Особенности конструкции теплого зимнего дома из бруса

Довольно часто деревянные домики рассматриваются исключительно как вариант для временного проживания, например, на даче. В таком случае проживание в нем планируется только в теплое время года в течение сравнительно короткого срока.

Но брусовые дома вполне могут использоваться и для постоянного проживания, а благодаря невысокой теплопроводности древесины даже сравнительно небольшая толщина стен обеспечит комфорт в доме.

Оптимальная толщина стен

Толщина бруса для зимнего дома должна подбираться исходя из нормативного значения сопротивления теплопередачи стены. При этом можно руководствоваться требованиями норматива СНиП 23-02-2003 (посвящен теплозащите зданий и сооружений).

Из всего документа нас будут интересовать только 2 пункта:

для сезонного проживания учитывать нужно санитарно-гигиенические требования и комфорт в доме. В этом случае сопротивление теплопередачи должно составлять порядка 1,26 м2∙ᵒС/Вт, то есть толщина стены должна составлять не менее 17 см;

Толщина стены из бруса 50 см абсолютно бессмысленна, поэтому строители используют другой подход – используются слой теплоизолятора снаружи дома. Благодаря этому зимний дом из бруса становится теплым даже при небольшой толщине стен. Например, при толщине стенки в 15 см и использовании теплоизоляционного слоя (10 см) коэффициент сопротивления теплопередачи составит уже 3,1м2∙ᵒС/Вт, что даже немного больше, чем требование норматива.

Утепление дома из бруса

Утеплять дом можно как снаружи, так и изнутри. Но при использовании теплоизолятора внутри уменьшается полезная площадь, поэтому часто ограничиваются только наружным слоем теплоизолятора. И если со строительством дома у новичка могут возникнуть проблемы, то уж с утеплением дома своими руками сможет каждый.

Работа выполняется в такой последовательности:

• сперва стена очищается от пыли и грязи;
• затем устанавливаются бруски обрешетки (их толщина подбирается в зависимости от толщины слоя утеплителя). Что касается шага между отдельными брусками, то можно принять его на уровне 60 см. Обрешетка может выполняться с использованием только вертикальных брусков, а могут устанавливаться бруски еще и в горизонтальном направлении;

затем поверх слоя утеплителя размещается пароизоляционная пленка, это необходимо для того, чтобы теплоизоляционный материал не отсыревал. Если это произойдет, то и дерево быстрее сгниет и сам теплоизолятор утратит свои характеристики. Пароизоляционная пленка отличается от обычного полиэтилена тем, что пропускает влагу только в одном направлении, так что по направлению от стены влага будет уходить, а обратно попадать не будет;

Как проще посчитать толщину утеплителя?

Подводя итоги, можем с уверенностью сказать, что расчет толщины утеплителя для пола, стен, перекрытий и крыши крайне важен. Если теплоизоляция будет слишком тонкой, то результатом станут не только теплопотери, а и перенос точки росы внутрь помещения. Это чревато образованием плесени. Толщина теплоизоляции сверх нормы не грозит ничем, кроме дополнительных расходов. Рассчитывать толщину изоляционного слоя проще на онлайн-калькуляторе.

Можно это сделать и в офлайн-режиме, но слишком уж это хлопотное дело, требующее времени и учета многих деталей. При этом вам все равно нужно будет обращаться за помощью в интернет, чтобы узнать нормативные коэффициенты теплопроводности конструкций для вашего региона, устойчивость к проведению тепла материалов, из которых построен ваш дом. Да и статью эту вы читаете тоже в сети.

https://youtube.com/watch?v=zTi6vGuMi5A

Сопротивлением теплопередаче стен

Для нахождения этого параметра используем СП 50.13330.2012 «Тепловая защита зданий» который можно скачать на нашем сайте (ссылка).

В пункте 5 «Тепловая защита зданий» представлены несколько формул, которые помогут нам рассчитать толщину утеплителя и стен. Для того чтобы это сделать существует параметр, называемый сопротивлением теплопередаче и обозначаемый буквой R. Он зависит от необходимой температуры внутри помещения и климатических условий данного города или района.

В общем случает он рассчитывается по формуле RТР = a х ГСОП + b.

Согласно таблице 3, значения коэффициентов a и b для стен жилых зданий равняется 0,00035 и 1,4 соответственно.

Осталось только найти величину ГСОП. Расшифровывается она как градусо-сутки отопительного периода. С этим значением придется немного повозится.

Формула для расчета ГСОП = (t_В—t_ОТ) х z_ОТ.

В данной формуле t_В — это температура, которая должна быть внутри помещения. По нормам она равняется 20-22С.

Значение параметров t_ОТи z_ОТ означают среднюю температуру наружного воздуха и количество суток отопительного периода в году. Узнать их можно в СНиП 23-01-99 «Строительная климатология». (ссылка).

Если посмотрите на данный СНиП, то увидите большую таблицу в самом начале, где для каждого города или района приведены климатические параметры.

Нас будет интересовать колонка, в которой написано «Продолжительность и средняя температура воздуха периода со средней суточной температурой воздуха ≤ 8С».

Пример расчета параметра RТР

Для того, чтобы все стало более понятным, давайте рассчитаем сопротивлением теплопередаче стен (RТР) для дома построенного в г. Казань.

Для этого у нас есть две формулы:

RТР = a х ГСОП + b,

ГСОП = (t_В-t_ОТ) х z_ОТ

Сначала рассчитаем ГСОП. Для этого ищем г. Казань в правой колонке СНиП 23-01-99.

Находим по таблице, что средняя температура t_ОТ = — 5,2С, а продолжительность z_ОТ = 215сут/год.

Теперь нужно определится, какая температура воздуха внутри помещения для вас комфортна. Как было написано выше оптимальным считается t_В = 20-22С. Если вы любите более прохладную или более теплую температуру, то при расчете ГСОП для значение t_В может быть другим_.

Итак, подсчитаем ГСОП для температуры t_В = 18С и t_В = 22С.

ГСОП₁₈ = (18С-(-5,2С) х 215 суток/год = 4988.

ГСОП₂₂ = (22С-(-5,2С) х 215 суток/год = 5848

Теперь найдем сопротивление теплопередаче. Как мы уже знаем коэффициенты a и b для стен жилых зданий, согласно таблице 3 из СП 50.13330.2012 равняются 0,00035 и 1,4.

RТР(18С) = 0,00035 х 4988 + 1,4 = 3,15 м2*С/Вт, для 18С внутри помещения.

RТР(22С) = 0,00035 х 5848 + 1,4 = 3,45 м2*С/Вт, для 22С.

Таким сопротивление, должна обладать стена вместе с утеплителем, для того чтобы в доме были минимальные теплопотери.

Итак, необходимые начальные данные мы получили. Теперь перейдём ко второму этапу, к определению толщины утеплителя.

Расчет утепления каркасного дома

При выполнении расчетов на требуемую теплоизоляцию каркасного дома (без капитальных стен) следует учитывать отсутствие базовой конструкции, имеющей собственную сопротивляемость теплопотерям. В расчете учитываются такие нюансы:

материал каркаса – дерево или металл

Во втором случае следует учитывать возникновение «мостиков холода» и их устранение; компоновку здания, возможность применения шовных или бесшовных материалов; заранее принимать во внимание эксплуатационные характеристики облицовочных материалов изнутри и снаружи; выбирать теплоизоляторы с требуемыми параметрами водо-, паро-, ветропроницаемости

Ниже представлены иллюстрации с вариантами теплозащиты каркасного строения.

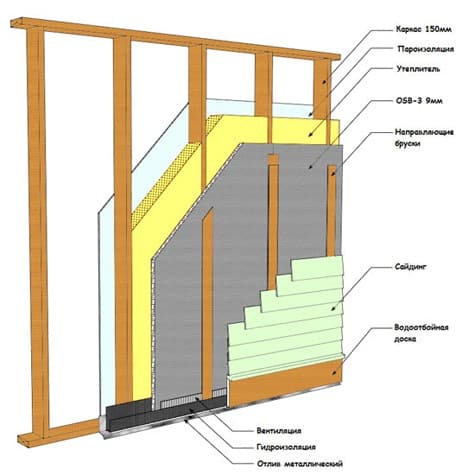

Упрощенный тип

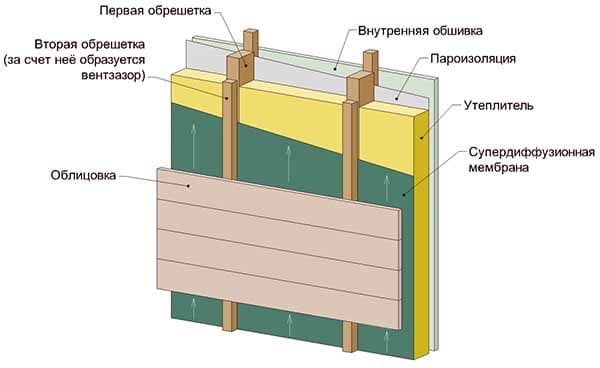

Более сложный, но и более эффективный способ утепления.

Какими бывают габариты материала?

В случае если теплоизоляционный материал очень тонок, сквозь стенку просачивается холод и сырость, но и излишняя толщина также ни к чему.

Стандартными габаритами материала считаются такие:

• 75 мм;
• 150 мм;
• 60 мм;
• 200 мм;
• 70 мм;
• 80 мм;
• 50 мм;
• 15 мм.

Например, точка росы, которая располагается снаружи сооружения, сместится немного вовнутрь стенки, вследствие того, что теплоизоляционный материал не сможет ее удержать. В итоге – на плоскости стенки станет появляться конденсат, она станет медленно отсыревать, рушиться, будет появляться плесень и грибок.

Очень толстый слой теплоизоляции приведет к неоправданным расходам. Любой хороший хозяин желает построить не просто качественный и надежный дом, но и сэкономить по максимуму, а толстый слой изоляции стоит неплохих денег. Также при большой толщине термоизоляции не соблюдается естественная вентиляция изнутри стенок, вследствие чего внутри здания становится весьма душно и дискомфортно. Кроме того, в случае если утепление выполняется на внутренней части стенки, толстый слой материала заберет весьма большое количество свободного места, уменьшив квадратуру комнаты как визуально, так и физически.

Именно поэтому важно уметь рассчитывать толщину теплоизоляции. Ещё один весьма значимый момент – определение толщины теплоизолятора зависит напрямую от сырья, из которого изготовлена стенка

Исходя из этой информации, можно сделать вывод о теплопроводимости и теплотехнических свойствах этой части сооружения. Такие данные дают возможность квалифицировать теплоотдачи на любом квадратном метре площади. Абсолютный перечень данных материалов указан в СНиП No2-3-79. Плотность утеплителя бывает разной, но обычно используют от 0,6 – 1000 кг/м3

Ещё один весьма значимый момент – определение толщины теплоизолятора зависит напрямую от сырья, из которого изготовлена стенка. Исходя из этой информации, можно сделать вывод о теплопроводимости и теплотехнических свойствах этой части сооружения. Такие данные дают возможность квалифицировать теплоотдачи на любом квадратном метре площади. Абсолютный перечень данных материалов указан в СНиП No2-3-79. Плотность утеплителя бывает разной, но обычно используют от 0,6 – 1000 кг/м3.

В современном строительстве зачастую используют пеноблоки, на которые распространяются определенные требования к термоизоляции:

• ГСОП – 6000;
• сопротивление в теплоотдаче и термопередаче стен – свыше 3,5 С/кв. м/Вт;
• сопротивление в теплоотдаче и термопередаче потолков – свыше 6С/кв. м/Вт.

В случае если вы намереваетесь положить некоторое количество слоев теплоизолятора, характеристики сопротивления теплопередачи рассчитываются в виде суммы всех слоев

При этом нужно принимать во внимание теплопроводимость и свойства материала, из которого приготовлены стенки

2 Процедура расчета

Использовать калькулятор – это конечно хорошо. Но не будем забывать и про личные качества. Все-таки знание и понимание процесса расчета даст нам намного больше сведений, чем бездумное забивание нескольких цифр в рабочую программку.

Сначала рассчитывают номинальное теплосопротивление стен. То есть те их теплоизоляционные свойства, которыми они обладают изначально.

Теплосопротивление на утепление стен минеральными плитами считают по формуле:

R=p/k, где

• R – непосредственно теплосопротивление;
• P – толщина слоя;
• k – коэффициент теплопроводности.

Однако показателей сопротивления будет несколько. Ведь стена может состоять не только из одного лишь кирпича или бетона. Снаружи ее могут отделать слоем в 3-4 см штукатурки, а изнутри нанесут еще несколько сантиметров шпаклевки. Все это надо рассчитать и сложить.

В итоге вы получите общий показатель сопротивления, что есть у ваших стен на данный момент. Затем вы сравните его с номинальными показателями по температурному региону.

Схематическое изображение теплоизоляционного пирога

Для этого загляните в справочник строительных норм. Под каждый регион в нем указывается показатель теплосопротивления, при котором стена эффективно удерживает тепло внутри дома. В большинстве случаев полученный показатель будет ниже номинального, и это нормально.

При несоответствии вам нужно отнять от номинального сопротивления реальное. Полученный результат и будет тем теплосопротивлением, которое необходимо будет нивелировать с помощью использования утеплителя.

2.1 Расчет утеплителя

Итак, недостающие показатели получены. Что же делать дальше? А все очень просто. Действуем по той же схеме. Теперь у нас уже есть понимание того, сколько примерно тепла нужно компенсировать.

Также у нас есть показатели теплопроводности самих утеплительных материалов. Например, у пенопласта он находится 0,035 Вт/м. Данные берутся с таблиц.

Мы перемножаем показатели друг на друга, чтобы получить примерную рабочую толщину утеплителя. Если, например, 50 мм пенопласта не хватит, чтобы полностью компенсировать потери теплосопротивления, то нужно просто увеличить эту толщину и пересчитать ее еще раз.

В конце концов, вы придете к нормальному значению, что будет вас устраивать. Прелесть выполнения расчета в том, что вы сможете подобрать практически идеальный слой утеплителя и сэкономить на этом существенные деньги.

Вместо того чтобы по стандарту утеплять стены десятисантиметровыми пенополистирольными плитами или жидкими утеплителями для стен, можно задействовать несколько формул и определить, что в вашем случае, например, хватит и 7 см пенопласта. Так зачем платить больше?

Собственно, все калькуляторы расчета утеплителя работают по этим же формулам. Просто там все данные уже забиты в ядро программы. Это касается как табличных параметров, так и формул, а также порядка их просчета.

Человеку больше не нужно искать формулы, подставлять в них значения и мучиться с расчетами. Программа перебирает все эти функции на себя, при этом выполняя работу намного быстрее. Любой расчет такой калькулятор способен выполнить почти мгновенно, что тоже большой плюс.

Как рассчитать толщину утеплителя для стен

Первый шаг расчета толщины теплоизоляции – определение теплосопротивления, которое необходимо компенсировать тепловым изолятором. Рассмотрим примеры на основе перечисленных данных. Здесь нужно воспользоваться формулой R=d/k, где толщина слоя делится на коэффициент теплопроводности.

Климатические зоны в пределах РоссииИсточник infourok.ru

Вот несколько вариантов (коэффициенты взяты как среднее значение):

1. Москва. ЖБ-плита толщиной 15 см без отделки. Фактически R=0,15/1,7=0,088. Не хватает 3-0,088=2,911 единиц.
2. Краснодар. Сруб из бревна сечением 20*20. Внутри гипсокартон. R=0,2/0,14=1,43. Компенсировать нужно 2,3-1,43-0,16=0,71 кв.м*℃/Вт.
3. Анадырь. Газопенобетонная стена толщиной 30 см. Фасад кирпичный, внутри кафель и штукатурка. R=0,3/0,145=2,068. Общее тепловое сопротивление составляет: 2,068+0,93+1,05+0,3=4,348 кв.м*℃/Вт. Здесь не хватает всего 4,7-4,348=0,352 единицы.

Следующий шаг – выбор теплоизоляционного материала по эффективности, способу монтажа, стоимости. Толщина определяется по первому критерию: d=R*k. Рассмотрим на примерах:

Москва. Эковата должна быть уложена слоем 2,911*0,034=0,01 м, пеноплекс 2,911*0,029=0,084 м, вспененный пенополистирол 2,911*0,038=0,11 м. Для бетонных стен оптимально будет использовать ЭППС толщиной 8,4 см без учета отделочных материалов.

Утепление строящегося монолитного дома пеноплексомИсточник remontuem.if.ua

• Краснодар. В том же порядке получатся такие результаты: 0,71*0,034=0,024, 0,71*0,029=0,02 и 0,71*0,038=0,026 м. Здесь разница в толщинах незначительная, поэтому можно сделать выбор в пользу эковаты из дышащей способности, что актуально в случае с брусом.
• Анадырь. Так как облицовка выполняется кирпичом между отделкой и блочной кладкой имеется зазор. Его плотно заполнять нельзя из-за низкой паропроницаемости облицовки. Как и в Краснодаре для теплоизоляции нужно брать дышащий материал. Например, минеральную вату толщиной 0,352*0,055=20 см.

Формула для расчета утеплителя проста. Готовые сводные таблицы найти можно в интернете в открытом доступе.

Нормы теплосопротивления стен в городах РоссииИсточник qwizz.ru

Но есть недостаток. Приходится выполнять много операций для получения данных касаемо всех слоев стены, чтобы получить недостающий показатель теплосопротивления конструкций. А после этого еще и утеплители выбирать. Кропотливое занятие, но практичное.

Типовая конструкция стены

Конечно, выбор толщины стены зависит не только от климата в регионе, но и от предназначения конструкции: будет ли дом для постоянного проживания, или — для временного, а так же от материалов применяемых в конструкции внутренней и внешней частей стены, от вида используемого утеплителя, наличия воздушного зазора.

Классическая стена состоит из следующих элементов:

• Внешняя обшивка. Может быть толщиной от нескольких миллиметров до десятков сантиметров в зависимости от используемых материалов. Чаще всего применяют цементно-стружечные ЦПС или древесно-стружечные OSB плиты, реже используют металлопрофиль или облицовочный кирпич. При отсутствии воздушного зазора внешняя часть может состоять просто из оштукатуренного утеплителя.

• Воздушный зазор. Он нужен для того, чтобы исключить проникновение влаги через внешнюю обшивку в утеплитель, и он оставался сухим, не теряя своих теплоизолирующих свойств. В зависимости от типа применяемых изоляционных материалов может составлять от 25 до 50 мм.

Порядок расположения слоев в каркасном доме стандартныйИсточник sargorstroy.ru

• Каркас. Может быть утеплённым, или нет. Минимальная толщина несущей конструкции стены без утепления составляет 50мм и увеличивается в зависимости от вида используемого утеплителя: минеральное волокно, эковата, пенополистирол, полиуретановое напыление. Толщина утеплителя для стен каркасного дома может достигать 400мм.

• Внутренняя обшивка. Обычно состоит из более экологичных материалов, чем внешняя, так как связана с жилым пространством. Чаще всего используют гипсокартон или материалы на основе натурального дерева (доска, брус), реже фанеру, МДФ или OSB. Если несущая конструкция каркаса не утепляется, то обшивки стены может и не быть.

Из конструкционных особенностей стены понятно, что самое сложное — это определить толщину утепления каркаса.

Какими бывают габариты материала?

В случае если теплоизоляционный материал очень тонок, сквозь стенку просачивается холод и сырость, но и излишняя толщина также ни к чему.

Стандартными габаритами материала считаются такие:

• 75 мм;
• 150 мм;
• 60 мм;
• 200 мм;
• 70 мм;
• 80 мм;
• 50 мм;
• 15 мм.

Например, точка росы, которая располагается снаружи сооружения, сместится немного вовнутрь стенки, вследствие того, что теплоизоляционный материал не сможет ее удержать. В итоге – на плоскости стенки станет появляться конденсат, она станет медленно отсыревать, рушиться, будет появляться плесень и грибок.

Очень толстый слой теплоизоляции приведет к неоправданным расходам. Любой хороший хозяин желает построить не просто качественный и надежный дом, но и сэкономить по максимуму, а толстый слой изоляции стоит неплохих денег. Также при большой толщине термоизоляции не соблюдается естественная вентиляция изнутри стенок, вследствие чего внутри здания становится весьма душно и дискомфортно. Кроме того, в случае если утепление выполняется на внутренней части стенки, толстый слой материала заберет весьма большое количество свободного места, уменьшив квадратуру комнаты как визуально, так и физически.

Именно поэтому важно уметь рассчитывать толщину теплоизоляции. Ещё один весьма значимый момент – определение толщины теплоизолятора зависит напрямую от сырья, из которого изготовлена стенка

Исходя из этой информации, можно сделать вывод о теплопроводимости и теплотехнических свойствах этой части сооружения. Такие данные дают возможность квалифицировать теплоотдачи на любом квадратном метре площади. Абсолютный перечень данных материалов указан в СНиП No2-3-79. Плотность утеплителя бывает разной, но обычно используют от 0,6 – 1000 кг/м3

Ещё один весьма значимый момент – определение толщины теплоизолятора зависит напрямую от сырья, из которого изготовлена стенка. Исходя из этой информации, можно сделать вывод о теплопроводимости и теплотехнических свойствах этой части сооружения. Такие данные дают возможность квалифицировать теплоотдачи на любом квадратном метре площади. Абсолютный перечень данных материалов указан в СНиП No2-3-79. Плотность утеплителя бывает разной, но обычно используют от 0,6 – 1000 кг/м3.

В современном строительстве зачастую используют пеноблоки, на которые распространяются определенные требования к термоизоляции:

• ГСОП – 6000;
• сопротивление в теплоотдаче и термопередаче стен – свыше 3,5 С/кв. м/Вт;
• сопротивление в теплоотдаче и термопередаче потолков – свыше 6С/кв. м/Вт.

В случае если вы намереваетесь положить некоторое количество слоев теплоизолятора, характеристики сопротивления теплопередачи рассчитываются в виде суммы всех слоев

При этом нужно принимать во внимание теплопроводимость и свойства материала, из которого приготовлены стенки
