Что такое химический анкер и как правильно с ним работать

Производители химических анкеров

На российском рынке свои изделия представляет немалое количество как отечественных, так и зарубежных производителей. На практике безупречно себя зарекомендовали материалы, произведенные известными европейскими компаниями.

В таблице, расположенной ниже, представлены ведущие производители и небольшой обзор их ассортиментного ряда. На самом деле разнообразие производимой ими продукции — намного шире.

В маркировке капсульных изделий указываются их размерные параметры. Например, М10 (12×90): буква «М» — метрическая резьба шпильки, «12» — диаметр шпильки в сечении, «12 и 90» — диаметр шпура и глубина посадки металлического крепежного элемента в основание.

Особо можно выделить химические капсульные анкеры «Hilti» — это модифицированный материал, адаптированный к температурному диапазону при проведении монтажа от -18 до +40 градусов. Производитель поставляет изделия для отверстий от 8 до 30 мм в диаметре, поэтому их можно использовать для установки в основание мощных арматурных прутов.

Применение ХА

Химический анкер обеспечивает исключительную прочность скрепления, так как одинаково устойчив к динамической, статистической и вибрационной нагрузке. При этом материал крепления особого значения не имеет. Этим и обусловлена сфера применения крепежа.

• Строительные работы – например, сборка зданий из бетонных блоков, которые крепятся к каркасу. Химический анкер используется и при возведении строительных лесов, кранов, конструкций любой степени сложности.
• Монтаж металлоконструкций – крепление опор, мачт к бетонному фундаменту. Кроме того, химический анкер незаменим при сооружении лестниц, напольных ограждений, козырьков и так далее.
• Монтаж станков на бетонное основание предполагает крепление только химическими анкерами из-за очень высокой вибрационной нагрузки.
• Любые строительные работы под водой – бассейны, аквапарки и так далее.
• При креплении в условиях очень высокой влажности – портовые сооружения, склады.
• Установка подвесных потолков, особенно тяжелых.
• Крепление конструкций в пористый или неплотный материал: газобетон, пенобетон, пустотелый кирпич и так далее. Только химический анкер способен создать здесь достаточно прочное скрепление.
• Монтаж конструкций, подвергающихся высокой динамической нагрузке – рекламные щиты, баннеры, ограждения, балконы.
• При реставрационных работах, когда монтаж новых конструкций производится на старые кирпичные стены.
• Крепление разнообразного навигационного оборудования и антенн в аэропортах.

Химический анкер не только обеспечивает прочное крепление, но и сокращает сроки монтажа, несмотря на длительность схватывания клея. Однако любой другой крепеж в условиях, где используется ХА, потребует куда больше расходов и усилий.

Инструкции по применению-установке химических анкеров даны ниже.

Зимний химический анкер HIT-ICE

Обзор видов

Пропорции элементов в составе жидких химических анкеров производители обычно не разглашают. Но то, какие компоненты включают в клеящую смесь, остается открытым:

• продукты химической промышленности, имеющие вид высокомолекулярных соединений, полученных при реакции поликонденсации или полимеризации – проще говоря, смолы синтетические;
• кварцевый песок — минеральная сыпучая смесь природного происхождения, которая состоит на 95% из оксида кремния;
• цемент — используется как дополнительный вяжущий элемент, благодаря которому клеящая масса и получает свои высокопрочные характеристики;
• компонент, благодаря которому происходит отвердение, — отвердитель.

Химические анкеры — это составы из 2-х компонентов, которые смешивают перед началом работы. Выпускают их нескольких видов.

Ампульные

Такой тип используется строго для отверстий определенного диаметра. На каждый шпур идет одна ампула. Ампульными анкерами в основном крепят основания, отверстия в которых можно высверлить с высокой точностью и чистотой.

Инъекционные или капсульные

Более удобные, так как уровень заполненности шпура контролировать не нужно. Разница в диаметрах не приведет к неудобствам, потому что клеящая масса имеет свойство расширяться при затвердении.

Упаковка сделана в виде пары капсул – с клеящим составом и отвердителем. Данный вид не подойдет для работ с вертикальными поверхностями, так как состав будет вытекать, не успев затвердеть. Инъекционные анкеры могут быть 2-х видов.

• С двумя картриджами разных объемов, составы которых смешиваются при выходе. Требуется специальный пистолет, который будет обеспечивать равномерную подачу двух компонентов. Внутри носика-смесителя находится спираль, благодаря которой составы смешиваются еще до выхода.
• С одним картриджем. Здесь также 2 компонента, которые находятся в одной тубе, но разделены специальной перегородкой. Смешивание происходит аналогичным образом в носике-смесителе. Пользоваться можно при помощи традиционного шприца-пистолета.

Капсульные механизмы более универсальные и популярные на современном рынке. Это объясняется тем, что расчеты, определяющие нужное количество капсул, не нужны. Ими удобно заполнять отверстия в виде конуса, то есть те, что расширяются в глубину.

Приложение: Как просчитать расход химического анкера?

Уже говорилось, что материал – весьма дорогостоящий, и требует рачительного расходования. А как хотя бы примерно просчитать, сколько потребуется состава для крепления одной шпильки (прута)? И сколько уйдет на весь предстоящий объем работ?

Для этого предлагаем воспользоваться возможностями размещенных ниже онлайн-калькуляторов.

Калькуляторов – два.

• Первый из них рассчитывает расход состава при прямом цилиндрическом шпуре, который обычно используется на конструкциях с высокой несущей способностью материала.
• Второй – для шпура конической, расширяющейся вглубь формы, высверливаемого с помощью качающегося кондуктора. Такой подход характерен для стен из материалов с невысокой прочностью (менее М100).

Можно сравнить, насколько выше становится расход клеевого состава во втором случае, при всех остальных равных параметрах (глубине шпура, диаметре отверстия на входе в стену, диаметре шпильки).

Анкер ХИЛТИ для бетона: виды, применение, использование

Анкер ХИЛТИ – собирательное название специального вещества предназначенного для крепления несущих анкерных болтов и шпилек в старом бетоне, кирпиче, пеноблоке, ракушечнике и прочих каменных материалах, в том числе пористых и пустотелых.

Что представляет собой анкер Хилти для бетона?

Анкер ХИЛТИ приставляет собой двухкомпонентное вещество, состоящее из смолы и отвердителя. Установка крепежных элементов с использованием анкера Хилти один из самых надежных способов крепления несущего болта или несущей шпильки имеющий следующие преимущества и недостатки:

• Высочайшая прочность крепления на растяжение и отрыв;
• Возможность использования снаружи и внутри помещений;
• Единственно возможный способ надежной установки крепежного элемента в пористые материалы;
• Простота использования;
• Герметичность соединения;
• Средний срок службы от 50 лет;
• Высокая стойкость к вредным атмосферным и химическим факторам;

Недостатков несколько: высокая стоимость, длительный срок твердения в условиях низкой температуры (от 5 до 7 часов) и ограниченный срок хранения не более 12 месяцев.

Анкера ХИЛТИ для бетона: виды и особенности монтажа

На данный момент времени выпускается два вида химических анкеров ХИЛТИ в зависимости от упаковки и технологии использования: инъекционные (тубы и картриджи) и капсульные (одно и двухкомпонентные).

• Ампульный однокомпонентный анкер представляет собой герметичный стеклянный цилиндр, наполненный специальной полиэфирной смолой, твердеющей при контакте с окружающим воздухом. Ампула вставляется в отверстие под болт или шпильку. Затем в нее ввинчивается болт (шпилька). Происходит разрушение стекла, смола вытекает, заполняет пространство между крепежным элементом и стенками отверстия, отвердевает при контакте с воздухом и через определенное время крепежный элемент готов и использованию. Также существуют и двухкомпонен6трные ампульные анкеры. Недостаток ХИЛТИ данного вида – в отверстии остаются кусочки стекла, которые несколько снижают прочность соединения;
• Инъекционные анкеры ХИЛТИ: картриджные и тубы. Картриджный анкер представляет собой емкость с «носиком», через который смола выдавливается в установочное отверстие. Туба – это также емкость со смолой объемом 400-800 миллилитров. В этом случае для выдавливания и подачи смолы используется специальный пистолет. Стоимость монтажа с помощью химических анкеров данных видов несколько ниже ампульных анкеров, за счет того что картриджа или тубы хватает на установку нескольких болтов или шпилек. Особенностью монтажа в пористые или пустотелые материалы является предустановка в заливаемое отверстие специальной перфорированной гильзы. Это необходимо для того чтобы смола не протекала в пустоты или поры.

Химический анкер HILTI

Рамные анкеры HILTI

Последний способ является единственно возможной технологией крепления нагружаемых элементов в: пустотелый кирпич, пористый пено — или шлакоблок, мягкий ракушечник или известняк.

Где применяют анкер Хилти?

Сферы применения, в которых экономически целесообразно использовать химические анкеры:

• Монтаж ограждений в асфальтобетонное покрытие;
• Строительство ограждений лестничных маршей и ограждений площадок;
• Монтаж инженерных коммуникаций;
• Ремонт инженерных коммуникаций, ограждений, лестничных маршей и пр.;
• Установка арматурных вылетов в старый бетон или каменные материалы;
• Монтаж всевозможных конструкций на фасады и стены зданий и сооружений;

Любые другие строительно-ремонтные работы связанные с необходимостью надежного крепления несущих болтов или шпилек в бетон, кирпич, известняк, пеноблок, шлакоблок, керамоблок и прочие твердые строительные материалы.

salecement.ru

Преимущества и недостатки химических анкеров.

Химические анкеры, как, собственно и все строительные материалы, имеют свои положительные и негативные особенности. О них необходимо иметь информацию, чтобы не столкнуться с неприятными моментами при применении крепежа и в ходе эксплуатации готовой конструкции.

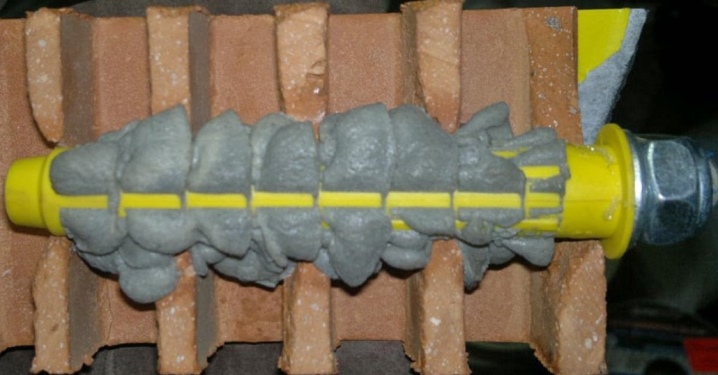

Арматурные пруты, закреплённые химическими анкерами в пористом материале несущей стены.

К достоинствам этого специфического материала можно отнести следующее:

Герметичность закупорки отверстия после установки анкера.
Отсутствие растягивающего напряжения в бетонном основании.
Широкая сфера применения.
Простота монтажных работ, которые не требуют опыта и специальной подготовки.
Высокая прочность анкера при его отвердевании, существенно превышающая этот параметр у традиционных распорных элементов.
Способность выдерживать большие нагрузки и растягивающее напряжение, то есть высокая несущая способность.
Химический анкер является материалом, устойчивым к внешним атмосферным воздействиям, к коррозии процессам, инертен к химическим влияниям.
Существуют специальные анкерные составы с характеристиками, позволяющими их применение в условиях высокой влажности и на переувлажненных поверхностях, а также вообще для конструкций, создаваемых под водой.
Срок эксплуатации такого соединения сопоставим с долговечностью самого основания и обычно составляет не менее пятидесяти лет.
Производителями производятся клеящие составы, не содержащие токсичных веществ. Эти варианты выбираются для внутренних работ

Поэтому при выборе материала на этот фактор необходимо обратить особое внимание.
Коэффициент теплового расширения анкеров расположен в том же диапазоне, что и материалов основания. Благодаря этому качеству при эксплуатации конструкций не возникает ненужных внутренних напряжений при температурных перепадах.

Особое внимание необходимо уделить недостаткам химических анкеров, так как именно они доставляют большое количество неприятностей:

В отличие от традиционных анкерных элементов, химические составы требуют достаточно длительного срока до достижения полной готовности установленного крепежного элемента к восприятию нагрузки. Период готовности крепления зависит от температуры окружающей среды:

— при температуре +20 градусов срок отвердевания составит 25÷40 минут;

— при 5 градусах — 5,5÷6 часов;

— если температура более низкая, то отвердевание (полимеризация) составов практически не происходит.

• Маленький срок хранения закрытой упаковки. Как правило, он составляет не более одного года.
• Небольшой срок жизни состава после вскрытия картриджа. Поэтому, если упаковка вскрывается, она должна быть сразу использована.
• Высокая стоимость материала, что отпугивает многих потенциальных потребителей.

Производители и характеристики химических анкеров

Инжекционные анкеры предлагаются многими производителями. Самые качественные составы – у европейских компаний. Давайте разберём несколько примеров составов, широко популярных у наших строителей.

Химический анкер «Титан» и его свойства

Это универсальный состав на основе полиэфирных смол. «Титан» можно использовать для монтажа тяжёлых конструкций, для ремонтных и реставрационных работ. Химический анкер «Титан» устойчив к повышению температуры до 80°C, твердеет при комнатных температурах в течение получаса, а при -5°C – в течение полутора часов.

Химический анкер «Титан»

Sormat – финское качество

Состав от этого производителя предназначен для монтажа элементов средней тяжести в ячеистом бетоне и пустотелом кирпиче. Химический анкер Sormat продаётся в баллонах с одноразовым соплом. Его состав основан на полиэстеровой двухкомпонентной смоле.

Химический анкер Sormat

Низкотемпературная смесь под маркой BIT

Химический анкер «БИТ» – смесь для надёжного крепления деталей конструкции даже при низких температурах. Такие анкеры можно ставить даже в морозную погоду – при -18ºC. В основе жидкого дюбеля лежит эпоксиакрилатная смола высокомолекулярной структуры. У химического анкера BIT-EA в тубе на 400 мл низкая вязкость, что позволяет легко выдавливать состав из тубы и равномерно заполнять им отверстия для болтов.

Такие анкеры не имеют специфического запаха, так что с ними можно работать в жилых помещениях.

Низкотемпературная смесь BIT

Серия жидких дюбелей «Момент»

Синтетические дюбели под маркой «Момент» могут использоваться для монтажа тяжеловесных конструкций на пустотелом кирпиче и пористом бетоне. Химический анкер «Момент» пользуется популярностью за счёт быстрого отвердения и высокой прочности. В смеси нет стирола, а значит во время работы не будет токсичных выделений и резкого запаха.

Эти инжекционные анкеры можно использовать для монтажа ворот, перил и спутниковых тарелок. Температура для работы с составом – от +20°C.

Жидкий дюбель Момент

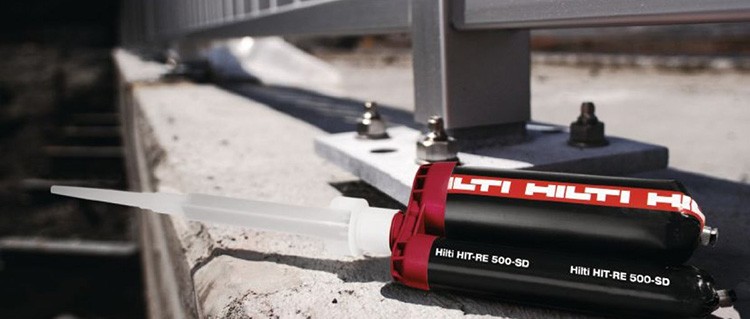

Инжекционные анкеры Hilti

Эпоксидный клей «Хилти» можно эксплуатировать в диапазоне температур от -40°C до +70°C. Эти анкеры подходят для использования в зонах сейсмической активности и могут устанавливаться под водой. Ассортимент химических анкеров «Хилти» представлен в каталоге фирмы. Состав полимеризуется при температуре до -5°C. Его применяют при монтаже металлических конструкций любой сложности, а также при необходимости электрической изоляции деталей.

Химический анкер Hilti HIT-RE 500. Цена тубы – около 2350 рублей Химический анкер Hilti HIT-RE 500

Сколько стоит химический анкер

Для более полного представления будущих расходов при использовании жидких дюбелей представляем вам таблицу цен на составы (все цены указаны по состоянию на декабрь 2020 года):

Как видите, разброс цен сравнительно небольшой. Так что можно выбирать химические анкеры не по стоимости, а по производителю и техническим характеристикам.

Конструкция механического анкера знакома даже начинающему строителю. А что же такое химический анкер, и как с ним работать? В статье рассмотрим данное понятие более детально, познакомимся с разновидностями и способами применения жидкого состава, а также проверим его на прочность.

Химический анкер представляет собой клеящую жидкую массу, которая надежно фиксирует между собой металлический крепеж и монтажное основание. Европейская организация технических стандартов называет его вклеивающий анкер, а среди любителей и профессионалов можно услышать понятия «инжекционная масса», «система вклеиваемых анкеров», «жидкий анкер», «химический дюбель». Однако самым распространенным названием среди жителей стран СНГ остается «химический анкер».

Принцип крепления с его помощью прост. Подготовленное отверстие в основании заполняется связующим жидким составом, после чего в него вставляется металлический стержень. Спустя некоторое время смесь начинает твердеть, надежно фиксируя стержень в основании. Таким образом, создается прочное монолитное крепление, которое в зависимости от качества производителя, правильности монтажа и типа конструкции выдерживает значительные нагрузки в несколько десятков тонн. Применение химического анкера довольно обширное. Он используется для фиксации крепежей в бетонном, кирпичном, каменном, металлическом, деревянном основании и других сложных несущих конструкциях, таких как мосты, балконы и козырьковые здания.

Прочность фиксации химическим анкером намного выше, чем распорным. Жидкий дюбель способен выдержать в 2,5 раза больше нагрузки на разрыв. Итак, какие же главные преимущества имеет химический анкер:

• повышенная прочность крепления по сравнению с металлическим анкером в несколько раз;
• широкое применение жидкого состава, возможность создания прочного крепления в менее прочных основаниях (пено- и газобетоне, пористом кирпиче);
• стойкость к агрессивной среде (щелочь, вода), использование фиксирующего состава во влажных условиях и даже под водой;
• не вызывает напряжения на стенки отверстия, в отличие от распорных крепежей, подходит для монтажа перил и парапетов;
• создает полную герметизацию швов;
• обладает долговечностью, эксплуатация крепления превышает 50 лет.

Пропорции всех компонентов химического анкера производители тщательно скрывают. Однако, чтобы у вас сложилось хотя бы примерное представление о составе этой клеящей смеси, вот список компонентов: искусственные смолы на основе полиуретана, акрила и полиэфира, кварцевый песок и вяжущие смеси (цемент), отвердитель. Точно известно только одно, что химический анкер – это смесь из двух компонентов. Первый – клеевой состав, а второй – отвердитель. Производят жидкий анкер в двух вариантах – в ампулах и тубах, картриджах разного объема. Ампулы предназначены для разового использования под конкретное отверстие, а картриджи и тубы можно применять многократно для работы с большим количеством крепежей.

Химический анкер в ампулах

Также химические анкеры разделяют в зависимости от температуры применения. Можно выделить летние, зимние и весенне-летне-осенние продукты. Летний анкер применяется при температуре от 5 до 40 °С, весенне-летне-осенний – от -10 до 40 °С, а зимний способен застывать при -26-20 °С. В связи с тем, что срок хранения химического анкера непродолжительный, следует подбирать его, ориентируюсь на погодные условия в период выполнения работы.

Что такое химический анкер?

Химический анкер по своей сути представляет собой двухкомпонентную клеящую массу, изготовленную на основе синтетических смол. В технической литературе и в разговорном сленге строителей он имеет немало других наименований — «вклеивающий анкер», «инжекционная масса», «система, вклеивающая анкер», «жидкий дюбель или анкер», ну и «химический анкер».

Впервые этот тип крепежа был применен в горнодобывающей отрасли – для монтажа конструкций с крепление к рыхлым породам. Со временем – распространился на всю строительную отрасль.

В отличие от традиционных анкеров с распорными элементами, химические материалы способны обеспечить высокую надежность фиксации на неустойчивом, малопрочном или сложном по своей структуре материале.

Химические анкеры — это не просто обычная туба с клеем, а высокотехнологичная крепежная система. Обычно в дополнение к составам в продажу поставляются приборы для сверления шпуров, пистолеты-смесители, дозаторы массы, специальные скребки и ерши для очистки отверстий и другие необходимые инструменты и приспособления.

Составы химических анкеров подбирают под конкретную задачу, учитывая условия применения, в том числе, безусловно, специфику материала, из которого возведена основа.

Пропорции различных веществ, используемых в изготовлении химических анкеров, являются коммерческой тайной каждого из производителей. Единственное, что можно сказать с некоторой долей уверенности — это то, что в состав входят такие компоненты, как:

• Синтетические смолы, производимые на основе полиуретана, акрила или полиэфира.
• Кварцевый мелкофракционный песок.
• Цементный состав — используется в качестве наполнителя и вяжущего компонента, обеспечивающего прочностные характеристики клеящего состава.
• Отвердитель.

Принцип работы химического анкера заключается в креплении металлического стержня (шпильки) с помощью синтетического клеящего состава в бетонных (в том числе в пористых бетонах), кирпичных и многих других конструкциях. Химическая масса глубоко проникает в материал основания, заполняя его поры. Затем синтетические смолы отвердевают, образуя монолит, надежно удерживающий анкерную деталь в основании.

Химические анкеры широко используются для установки металлических крепежных деталей в основную несущую конструкцию.

Технология фиксации с помощью химического анкера проста — клеящей массой (с помощью специального пистолета-дозатора или установкой особой капсулы) заполняется подготовленное отверстие. После этого в него вставляется металлический элемент (чаще всего – шпилька, но может быть и просто рифленый арматурный прут). Химический состав как бы обволакивает металл, заполняя даже узкие зазоры между витками резьбы.

Пример, использования химического анкера: слева – шпилька с резьбой (крепёжный элемент), в центре — отверстие в ячеистом бетоне и закрепленная в нем шпилька, справа — то же самое, но при использовании химического анкера в тяжелом бетоне.

Эти анкерные соединения по способности выдерживать выдергивающую нагрузку стоят значительно выше обычных анкеров или дюбелей. А при очень высоких нагрузках — вообще не имеют аналогов.

Необходимо отметить, что прочность соединений, осуществленных с помощью химических анкеров, настолько высока, что материал применяется даже при строительстве балконов, козырьков зданий, мостов, причём — в подводной их части, и т.п.

Особенно актуально применение данного материала в тех случаях, когда традиционные анкерные крепления и дюбели не способны обеспечить надежное соединение крепежа и основания. Например, если металлические элементы необходимо закрепить в «слабом» основании — это может быть пустотный кирпич, ракушечник, известняк, песчаник, керамзитобетон, или ячеистый бетон. Поэтому в последнее время популярность этого материала неуклонно растет.

Различные клеящие составы имеют разный период схватывания и полного отвердевания. Он может варьироваться от нескольких часов до суток.

Популярные марки и цены

Химические анкеры не такой уж распространенный крепеж, поэтому известных изготовителей на рынке мало. Лидерами считаются Великобритания и Лихтенштейн.

• HILTI (Хилти)– известный производитель в области химических анкеров, представляет капсулы и двойные пластиковые тубы. Несомненный плюс – большой температурный диапазон использования: от -18 до +40 С. Капсулы применяют для отверстий от 8 до 30 мм с самым разным крепежом, вплоть до арматуры. Капсулы оснащаются разными дозаторами, могут комплектоваться стандартным или специальным крепежом. Инъекционный дюбель HILTI позволяет обойтись без металлического тела. Достаточно заполнить отверстия в двух соединяемых деталях через носик-шприц, и застыв, клеевой состав обеспечивает прочнейший крепеж. Стоимость определяется типом состава и объемом. Так, 300 мл HIT-RE стоят от 4400 р. за упаковку, а 1400 мл ее же –10014 р. Сетчатая гильза – предложение компании HILTI, теперь используется повсеместно.
• «BIT United Ltd» – производит и капсулы, и картриджи для работы с пистолетом. Для коаксиального анкера изготавливают пластиковые тубы со сдвоенными полостями для клея и катализатора. Стоимость продукции намного доступнее: 400 мл смеси стоят от 650 до 950 р, причем каждый картридж имеет в комплекте 2 смесителя. Кроме того, BIT в отношении химических анкеров предлагает картридж с турборассекателем в форме спирали, который можно использовать без пистолета. Порцию отмеряют по мерной шкале, нанесенной на тубу.
• «Chemofast» – создатель химического анкера на базе винилэфирной смолы «Момент крепеж». Его разновидность – «Момент крепеж CF900», на сегодня является самым прочным анкерным болтом для скрепления в условиях повышенной влажности. 280 мл этого состава «потянут» на 1228 р.

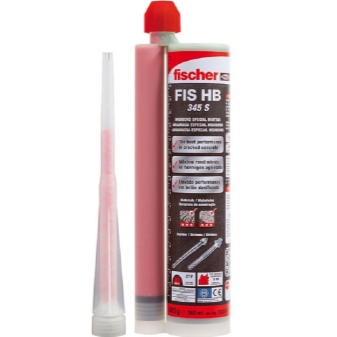

• Fischer – химические анкеры для использования в старой кладке, при монтаже или ремонте фасадов, подходит для крепления в старых выветрившихся швах. Крепеж включает картридж с инъекционным составом, сетчатую гильзу (пластиковую). И профилированный стержень из нержавеющей стали. Стоимость зависит от объема смеси и диаметра анкера. Так, 6 шт. по 100 мл обойдется в 856 р, а 6 шт. по 360 мл – в 1190 р.
• Sormat – выпускает инъекционные смеси на основе полиэстера, винилэстера, эпоксидной смолы. Форма выпуска – туба, объемом в 300 или 380 мл или стеклянная ампула. Есть смеси, предназначенные для работы в холодное время года – от -18 С. В качестве металлического тела используется оцинкованные шпильки. Стоимость ампулы колеблется от 95 до 115 р.
• Mungo– инъекционные смеси на основе полиэстера и винилэстера в основном. Предназначены для работы как в полнотелых, так и пустотелых конструкциях и материалах. В качестве металлического тела могут применяться шпильки, болты, анкерные втулки и так далее. Объемы баллонов разные – от 385 до 1400 мл, но, как правило, подобные объемы редки. Выпускаются также и ампульные анкера. 400 мл ХА от Mungo стоят от 1075 р.

Химический анкер – крепеж сверхнадежный и рассчитан на эксплуатацию в условиях самых тяжелых нагрузок. Использовать такой крепеж нужно при соответствующих работах. При необходимости крепления тяжелых конструкций к пустотелым материалам он просто незаменим.

Данное видео расскажет об испытаниях химического анкера на разных поверхностях:
