Укладка брусчатки: мощение дорожек своими руками

Изготовление бетона

Для основания под плитку рекомендуется использовать бетон класса В15. При мощении участка с высоким уровнем грунтовых источников можно применять марку бетона большей прочности (В22,5), увеличив срок годности покрытия в 1,5-2 раза.

Необходимые компоненты

В изготовлении бетонного состава применяется песок для строительных работ 1 либо 2 классов. Потребуется заполнитель из каменных пород (щебень гравийный, гранитные материалы). Не рекомендовано использование известковых составов, которые уменьшают морозостойкость, повышают водопроницаемость покрытия.

Рецептура смеси

Для приготовления бетонного покрытия класса В20 требуется следующее процентное соотношение компонентов:

•  цемент (около 300 кг);
•  просеянный песок (600-750 кг);
•  мелкий гравий либо щебень (около 1100 кг);
•  вода (до 180 л);
•  пластификатор, увеличивающий эластичность состава.

Основные виды и особенности изготовления плитки

Основными материалами, используемыми для изготовления тротуарной плитки, являются глина, известняк, бетон. Эти материалы становятся основными компонентами, более подробное разделение происходит за счёт добавления смесей, камней и других веществ. Также зачастую используется и смесь основных материалов.

Также важным параметром плитки является ее толщина. Обычно данный стройматериал выпускается толщиной в 20мм, 40-45мм и 60 мм. Первый вариант идеально подходит для мощения пешеходных дорожек во дворе, в то время как более толстая плитка в 40 мм хороша для двора. А возможности толстой 60мм плитки позволяют застилать ею места с активным автомобильным движением.

Тротуарная плитка представлена на рынке в широком ассортиментеИсточник 2gis.ru

Однако, важным моментом, порой даже решающим является скорее сам способ изготовления. Наиболее простой способ — залив бетонной смеси в специальные формы. При этом формы для плиток устанавливаются на поверхности, сквозь которую запускаются вибрации.

Способы производства

Существует и немного другой способ, заключающийся в поршне, вставляемом в общую массу. Он усиливает общую вибрацию, за счёт чего плотность плитки сильно увеличивается, как и ее прочность. Благодаря этому появляется возможность укладывать ее не только на частные участках, но и на автомобильных трассах.

Зачастую используется повышенное давление, оно создаётся без использования поршня. Оптимальными эти условия становятся для производителей, так как для этого не обязательно использовать дополнительное оборудование. Благодаря тому, что процесс абсолютно автоматизирован и протекает в довольно короткие сроки, плитка имеет низкую себестоимость и изготовление происходит в кратчайшие сроки.

Производство плитки для тротуара – длительный процессИсточник lalafo.kg

Многие люди обращают внимание именно на экологичность производства, то бишь задействуют материалы более приближенные к природным. Дополнительной положительной характеристикой тротуарной плитки является простота в уходе, да и в принципе простота в укладке и аккуратность образующихся дорожек

Узоры могут быть как и весьма художественными, так и абсолютно простыми. Что не только сделает процесс укладки легче, но и сделает узор более легким и изящным для восприятия.

Обустройство основания

Конструкция основания, как и толщина плитки, зависит от нагрузки. Рассмотрим два варианта:

Основание для покрытия, рассчитанного только на вес людей

1. Грунт извлекают на глубину 150 – 200 мм, дно выемки выравнивают и тщательно трамбуют.
2. Дно и стенки выемки застилают полотнищами геотекстиля. Этот материал пропускает воду, но при этом он не дает добраться до грунта корням растений, вздумавшим прорасти в швах между плитками, а также предотвращает проседание в грунт расположенного на нем насыпного материала.
3. Насыпают и трамбуют слой гравия, который в итоге должен иметь толщину 100 – 150 мм. Гравий укладывают так, чтобы сформировался профиль покрытия, обеспечивающий стекание воды от центра к краям. Формируется и общий уклон дорожки или площадки, благодаря которому вода будет стекать в направлении, к примеру, от дома,а не к нему. Величина уклона должна составлять примерно 5 мм на 1 м (при устройстве ориентируемся на горизонтально натянутую бечеву).
4. Засыпают слой песка, который затем разравнивают граблями, хорошо смачивают и трамбуют. В итоге его толщина должна составить 50 – 100 мм.
5. Засыпают смесь песка и цемента (в соотношении 6:1), с которой поступают аналогичным образом (включая смачивание). Количество смеси должно быть таким, чтобы после тщательного уплотнения толщина данного слоя составила 20 – 40 мм.

Выравнивание площадки под укладку тротуарной плитки

Укладывать насыпной материал в этом и последующем слоях будет удобнее, если высоту каждого слоя отметить краской на стенках по всему периметру выемки.

Основание для покрытия, способного выдерживать нагрузки от автотранспорта

Очевидно, что оно должно быть более прочным, поэтому делают его так:

1. Извлекают грунт на глубину 400 – 500 мм с последующей трамбовкой дна выемки.
2. Засыпают слой песка, который разравнивается, смачивается и уплотняется. Толщина его в итоге должна оказаться равной 100 – 150 мм.
3. Насыпают и трамбуют гравий или щебень средних размеров, слой которого в результате должен иметь толщину 100 – 150 мм.
4. Поверх гравия на специальных пластиковых бобышках (можно заменить деревянными брусками) укладывается вязаная сетка из арматуры диаметром 6 – 8 мм. Ячейки в сетке должны иметь размеры от 80х80 до 100х100 мм.
5. Далее на «пирамидках» из цементного раствора нужно установить маяки, при помощи которых последующему слою из цементно-песчаного раствора будет придан необходимый уклон. Маяки представляют собой длинные ровные рейки из пластика или стали, на которые правило при разравнивании раствора опирают двумя сторонами как на направляющие. Верхние грани маяков должны оказаться на уровне поверхности стяжки, толщина которой составит 100 – 120 мм. Необходимый уклон маякам придают при помощи уровня.
6. По периметру выемки на уровне будущей стяжки устанавливается деревянная опалубка.

Доски лучше обернуть полиэтиленом — тогда они не испортятся от контакта с влажным раствором.

Схема “пирога” для укладки тротуарной плитки

Убедившись, что раствор под маяками высох, приступают к укладке цементно-песчаной стяжки, в которой цемент и песок присутствуют в пропорции 1:3. Раствор накладывают выше маяков, затем срезают лишнее правилом, двигая его по маякам. В идеале вся стяжка должна быть уложена за один подход. Если же работы пришлось прервать до следующего дня, то уже уложенный раствор нужно накрыть полиэтиленовой пленкой.

На созревание стяжки уходит 7 – 12 дней. Чтобы она не пересохла, ее в первые 3 – 5 суток нужно держать под полиэтиленом и периодически смачивать водой.

Процесс укладки

На созревший бетон снова устанавливают маяки, только на этот раз выводят их верхнюю грань на высоту всего 20 – 40 мм.

На последнем этапе засыпают сухую смесь цемента и песка, которую выравнивают по маякам.

Варианты укладки

Мощение должно осуществляться только специалистом. Любое нарушение технологии или несоблюдение правил ведет к тому, что уже после первого дождя или сильной нагрузки кладка может значительно испортиться и придется заново все переделывать. Также хороший мастер сможет предложить разные варианты укладки.

Кирпич. Самый легкий способ укладки тротуарной плитки – кирпичик. Его главное преимущество заключается в экономии материалов. Оригинальности можно придать при помощи чередования разных оттенков.

Тротуар с укладкой «кирпич»Источник ogorod.ahuman.ru

Елочка. Один из самых популярных способов, плитка ложится под углом. Гарантирует высокую устойчивость покрытия, часто применяется при обустройстве подъездных дорожек

Однако важно помнить, что визуально может уменьшаться или увеличиваться площадка в зависимости от выбранного угла кладки. Имитация плетения осуществляется при помощи продольных и поперечных направлений кладки с чередованием.

Укладка элементов происходит под прямым угломИсточник api.selcdn.ru

Хаотичный порядок. Применяется плитка, отличающаяся оттенком и размером. Может использоваться любой порядок кладки, а результат получается очень интересный. Подобная кладка очень выгодно сочетается с другими способами мощения.

При такой раскладке можно создавать рисункиИсточник planetanovosti.com

Шахматы. Материал, который выложен таким способом, всегда выглядит аккуратно. Используется симметрия квадратов, лучший вариант для строгого дизайна. Плитка может иметь фактурную поверхность и чередоваться цветовыми оттенками.

Раскладка «шахматка»Источник sy.grupoquepasa.com

Ромбы. Есть много вариантов кладки использования данной схемы. В ней отлично могут гармонировать разные оттенки. На круглых площадках прекрасно смотрятся фигурные рисунки в центре. Обязательно изначально делать чертеж-схему рисунка. Особые навыки мастера позволят добиться даже 3D-эффекта.

Плиточные ромбы помогут создать объемный рисунок на тротуареИсточник pinterest.ru

Круги. Такие примеры укладки тротуарной плитки осуществляются с применением разных узоров, деталей, форм и оттенков, которые выкладываются радиально. Здесь мастер может проявить фантазию и получить очень интересные результаты. Подходят для площадок различных размеров.

С помощью кругов также получается интересная укладкаИсточник kankrit.ru

Фигурные. Выкладывать по данному шаблону очень сложно. Здесь требуется строгое соблюдение направления, а также цвета. Можно значительно приукрасить ландшафт, используя разнообразные формы и изображения. Для достижения особенно эффектной кладки используется фактурная плитка. Надо подготовиться, подобрать разметку по разработанному эскизу.

Фигурная плитка красивая, но требует внимания как при складывании паззлаИсточник granilit.od.ua

Природный камень. Такой материал имеет специальную поверхность, которая имитирует натуральный камень. Укладываться может в произвольном порядке, можно чередовать с другими материалами. Такой вариант позволяет достигать хороших результатов без лишних усилий.

Отмостка дома из плитки под каменьИсточник derevyannyy.com

Мозаика. Применяются шестигранные элементы, создающие соответствующий узор. Можно разработать любые орнаменты с использованием разноцветных деталей.

Мозаичная укладка поможет создать разные узорыИсточник yandex.ru

Пошаговая инструкция

Технология укладки тротуарной плитки состоит из последовательно выполняемых этапов:

•  подготовка бетонной подушки;
•  монтаж бордюров;
•  фиксация плит;
•  заполнение швов;
•  обработка покрытия.

Подготовка подушки из бетона

подушка из бетона

Для повышения долговечности и надежности основания рекомендуется применять георешетку. Конструкции в форме сот выполнены из синтетического сырья, устойчивого к повреждению плесенью, гнилью, воздействиям агрессивных щелочных средств. После растягивания решетка выполняет роль каркаса, выдерживающего напряжения горизонтали либо вертикали. Конструкция позволяет армировать разные составы в ячейках.

Георешетка выкладывается на основание траншеи и покрывается слоем гравия до 15 см. Подушка утрамбовывается, сверху размещается армирующая сетка. По уровню выполненной разметки выставляют опалубку.

Смешиваются компоненты для бетонного состава, который выкладывается в опалубку. После заливки смеси для предотвращения образования водных пузырей применяют для перемешивания состава погружной вибратор.

Бетонный слой закрывают полиэтиленом для предотвращения высыхания материала. Поверхность дорожного покрытия требуется смачивать водой в течение 3-7 суток.

При формировании покрытия с большой площадью требуется проложить температурные швы через 2-3 м. Для этого перпендикулярно опалубке располагают доски. После высыхания состава их убирают, проемы заполняют эластичным материалом. При изменениях температурных режимов швы позволят предотвратить трещины на бетонном основании.

Для вывода влаги с поверхности бетона при заливке устанавливаются части асбоцементных либо полипропиленовых труб. Перед укладкой отверстия для дренажа заполняют мелким гравием. После застывания бетонного основания опалубка разбирается.

Установка бордюров

установка бордюров

В углубления от опалубки устанавливаются бордюры. Монтаж элементов позволяет предотвратить скол краев, повышает износостойкость дорожного полотна. В изготовлении конструкции используются элементы из каменных пород, полимерпесчаная плитка, вибропресованные изделия.

До 50% от габаритов бордюра скрывается под слоем земли. Грунт необходимо тщательно утрамбовать для повышения прочности основания, устойчивости конструктивного решения.

Для сцепления бордюров с поверхностью применяется бетон с жесткой структурой. Материал выкладывается в ров, сверху устанавливаются бодюрные элементы. Для уплотнения в основании блоки простукивают киянкой из резины.

Проемы между элементами заполняют жидкой бетонной смесью. По техтребованиям в высоту бордюры должны быть ниже брусчатки на 20-30 мм для беспрепятственного оттока воды. Выдержать застывание раствора необходимо 1 день. Затем проем между бордюром и стенами траншеи заполняют песком.

Как правильно класть?

Затем можно приступать к монтажу плит на бетонную отмостку, как уложить правильно подскажет знание размеров блоков в соответствии с назначением площадки. На пешеходный тротуар выкладываются плиты толщиной 4-5 см, на площадки автопарковок, подъездные пути к дому устанавливают брусчатку не менее 6 см толщиной.

После приготовления цементного раствора до сметанообразной консистенции кладут блоки. Раствор выкладывается мастерком на поверхность, блоки монтируются по выбранной схеме и утрамбовываются киянкой. Необходимо выверять горизонталь кладки с помощью строительного уровня.

При применении сухих смесей на поверхность высыпается материал слоем не менее 3-5 см, разравнивается с помощью правила. На подушку устанавливаются тротуарные плиты. В сухом состоянии смесь не сможет удерживать элементы, поэтому требуется после завершения монтажа пролить водой покрытие. После высыхания состав прочно скрепляет блоки.

Тротуарные плиты можно выкладывать разными схемами, создавать оригинальные композиции на придомовых пространствах, у общественных зданий. В перечне распространенных схем монтажа блоков:

•  “елочка”;
•  “плетенка”;
•  по диагонали;
•  “шахматка”.

схемы монтажа блоков тротуарной плитки

Заделка швов

заделка швов

Швы между плитами заполняют сухой смесью и поливают. Работы выполняются до завершения усадки состава. После 2-3 дней материалы должны застыть. Необходимо убрать мусор, смести веником пыль. Тротуар поливают из шланга водой под сильным напором.

Преимущества и недостатки

Привлекательность плиточного покрытия зависит не только от типа изделий, но и от правильного расположения элементов на поверхности. Важным этапом проведения работ является подготовка основания под брусчатку.
При выборе способа укладки рекомендуется учитывать особенности ландшафта, свойства грунтов. Для дренажа грунтовых вод используется песчаный материал. Влага, которая поступает с атмосферными осадками или во время гидравлической очистки поверхности, проникает через швы элементов укладки.
Полотно сложено из отдельных фрагментов, подвижных относительно друг друга, поэтому покрытие сохраняет форму. Плитка, расположенная на песчаной основе, обеспечивает легкость обслуживания полотна.
При повреждении фрагмента укладки его легко убрать и заменить новым. Материалы для обустройства территории рекомендуется покупать с запасом, чтобы в любой момент можно было произвести замену.
Подобные сооружения имеют свои недостатки, которые могут быть вызваны нарушением технологии подготовительных работ. При отсутствии качественно оборудованной дренажной системы разрушается песчаное основание.
Обустройство системы отвода воды является важным этапом проектирования и выполнения работ

Поверхность укладки рассчитана на предельно допустимые нагрузки, поэтому при обустройстве важно учитывать назначение покрытия.
Качество укладки зависит от профессиональных навыков мастера. Поэтому рекомендуется обращаться в компании, которые предоставляют услуги монтажа покрытия

В случае самостоятельного проведения работ нужно внимательно ознакомиться с рекомендациями, выбрать качественный материал и обустроить основание с учетом уровня вод и климатических условий местности.

Действие №7 Заполнение швов

Песок насыпают небольшим слоем сверху уложенной плитки

1

Плитку укладывают вплотную друг к дружке, однако, неровности в её изготовлении всё равно дают о себе знать. Чтобы решить эту проблему, пустоты между плитками рекомендуется заполнять каким-то наполнителем. Чаще всего в этой роли используется обыкновенный песок.


2

Обычно, расход песка составляет 1-2 лопаты на 1 кв. м.

Далее песок равномерно распределяют по поверхности при помощи обычного веника

3

Песок заполняет все пустоты в швах, после чего его излишки удаляют.

Удаление производится при помощи струи воды из шланга

4

При этом песок немного проседает, но его излишки заполняют швы до самого верха.

В итоге получается примерно такая картина

5

Если песка будет не хватать для заполнения швов, процедуру повторяют. На этом процесс укладки тротуарной плитки можно считать законченным.

Внешний вид участка с уложенной плиткой

Укладка тротуарной плитки | Процесс

7 Удивительно простых шагов по укладке тротуарной плитки своими руками

9.2 Total Score

Как положить тротуарную плитку своими руками

Актуальность информации

9

Доступность применения

9

Раскрытие темы

9.5

Оценки покупателей: Будьте первым!

Расходные материалы и инструменты

бетономешалка

Для соблюдения технологии изготовления плиточного покрытия потребуются специальные инструменты и стройматериалы:

•  бетономешалка;
•   просеянный песок средней фракции;
•  цемент (класс М500);
•  мелкий гравий либо щебень;
•  строительные уровни (в длину до 50 и 100 см);
•  устройство для трамбовки автоматизированное либо ручное;
•  шнур для разметки;
•  колья из дерева;
•  мастерки;
•  киянка из резины;
•  шланг со специальной насадкой либо лейка для полива;
•  резиновые краски;
•  веник;
•  грабли.

Расчет количества

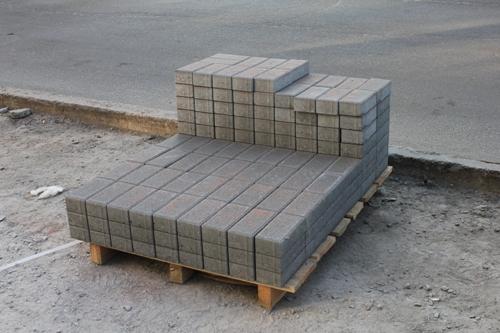

тротуарная плитка на поддоне

При расчете объема материалов необходимо учитывать ширину, длину и толщину тротуарной плитки на бетонное основание. Потребуется выполнить разметку территории, определить периметр дорожек либо участка под зону отдыха. Выполняется расчет общей площади под мощение, получившаяся сумма умножается на показатель толщины основания. К итоговой цифре необходимо прибавить не менее 8-10% для качественного выполнения работ.

Объем бордюрных камней рассчитывается с учетом длины периметров площадки. При определении массы сырья для создания бетонного основания учитывается класс прочности бетона. Для состава класса В20 потребуется 300 кг цемента, щебня – до 1150 кг, речного просеянного песка – около 650-770 кг, воды – не менее 160 л.

Пошаговая инструкция

Качество несущего слоя в случае укладки плит на бетон очень важно из-за использования жесткой фиксации. При неудачном исполнении сооружение быстро потрескается

Подготовка подушки из бетона

Для улучшения качества работ по подготовке бетонного основания под тротуарную плитку можно использовать объемную георешетку — конструкцию в виде сот, выполненную из синтетического материала, стойкого к гниению и химическим воздействиям.

При растяжении такая решетка образует устойчивый в горизонтальном и вертикальном направлениях каркас, армирующий любой насыпной материал, размещаемый в ячейках. Срок службы подобной решетки — до полувека.

1. На дно траншеи укладывают георешетку и засыпают ее 15-сантиметровым слоем щебня. Высота решетки подбирается так, чтобы ее края были ниже уровня щебня и не мешали трамбовке.
2. Подушка из щебня трамбуется.
3. Поверх щебня укладывается армирующая сетка.

По контуру разметки, выполненной из колышков и шнура, выставляется опалубка, в которую будет заливаться бетон.
Готовится бетон и непрерывно заливается в опалубку, чтобы в теле бетонной подушки не образовались так называемые холодные швы, снижающие прочность конструкции.

Сразу после заполнения опалубки для уплотнения структуры материала и отведения воздушных пузырей используют погружной вибратор.

Бетонная подушка накрывается пленкой, чтобы избежать слишком быстрой потери влаги и следующие 3–7 дней ее поверхность периодически смачивается водой.

На большой площади через каждые 2–3 м нужно делать температурные швы. Для этого перпендикулярно опалубке и поверхности земли устанавливаются доски, которые потом нужно будет убрать и перед укладкой брусчатки заполнить швы эластичным составом. Во время перепадов температур эти швы помогут избежать разломов бетонной подушки.
Для отвода влаги, попавшей на поверхность бетонной подушки под брусчатку, на некотором расстоянии друг от друга устанавливают обрезки полипропиленовых или асбоцементных труб, верхний уровень которых должен быть вровень с верхним уровнем бетонной подушки, а нижний конец располагаться на прослойке из щебня. Перед началом укладки дренажные отверстия заполняются мелким щебнем.

Когда бетон полностью застынет, опалубка убирается.

Установка бордюров

В оставшееся после разборки опалубки углубление нужно установить бордюры. Для этого делается жесткий бетон, мастерком укладывается в ров и на него по одному устанавливаются бордюрные камни.

Чтобы вогнать их в раствор, используется резиновая киянка. Щели между камнями заливают жидким бетоном.

Высота бордюров должна быть как минимум на 20–30 мм ниже верха брусчатки, чтобы не мешать стоку воды. Через сутки, когда раствор застынет, пространство между бордюрным камнем и стенками траншеи засыпается песком.

Как правильно класть

Габариты плит выбираются в зависимости от назначения: для тротуара достаточно толщины 4–5 см, а если на поверхность будут заезжать машины, то выбирают брусчатку не тоньше 6 см.

На бетонное основание плиты укладывают на сухую песчано-цементную смесь или на цементно-песчаный раствор.

1. При использовании цементно-песчаной смеси (ЦПС) используется только просеянный песок. Раствор готовится из 1 части цемента и 3 частей песка, консистенция должна быть как у густой сметаны. Мастерком на бетонную подушку раствор выкладывается ровным слоем в 2–3 см. Брусчатка укладывается на раствор по запланированной схеме и слегка вбивается в раствор с помощью киянки. Горизонтальность поверхности следует выверять как можно чаще строительными уровнями.

При использовании для укладки сухой ЦПС работы ведутся аналогично укладке брусчатки на песчаную подушку — на бетон насыпается слой сухой ЦПС (3–5 см), выравнивается правилом или обычной доской с ровным краем, а затем на эту подушку выкладываются плиты.Сухая ЦПС готовится из расчета на 1 часть цемента 6 частей песка, но в сухом виде она не в состоянии прочно удерживать брусчатку, поэтому по завершении работ площадка хорошо проливается водой, которая попадает через зазоры между плиткой вниз и смесь застывает.

Заделка швов

Между брусчаткой швы засыпают сухой ЦПС и проливают водой. Операцию повторяют до тех пор, пока смесь не перестанет усаживаться. Через 2–3 суток, когда поверхность окончательно высохнет, убирают строительный мусор, веником сметают мелкий сор и пыль и, при необходимости, промывают поверхность сильным напором воды из шланга.

Полезное видео

Еще больше о технологии укладки тротуарной плитки на бетонное основание узнаете из этого видео:
