Как правильно сварить распашные ворота на забор из профильной трубы своими руками

Чем зашить секции: выбор материала

Среди огромного перечня сырья предлагаем наиболее популярные. Кратко оценим преимущества и недостатки каждого из них.

Металл

Такие створки всегда смотрятся красиво. Из главных плюсов – прочность, длительный срок службы. Минус – часто высокая цена.

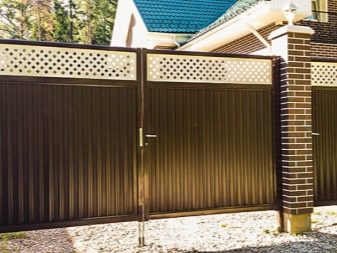

Профлист

Относительно недорогой материал для обшивки, который не нуждается в отделке. Его поставляют в разных цветах, размерах.

Советуем ознакомиться со статьями:

• Марка профлиста для забора
• Способы крепления профлиста к забору

Металлический штакетник

Современная альтернатива деревянному штакетнику. Отличается большим сроком службы, выбором цветов покрытия.

В комплект часто принято поставлять и элементы крепежа.

Тематический материал:

• Металлический забор шахматка
• Как рассчитать евроштакетник на забор

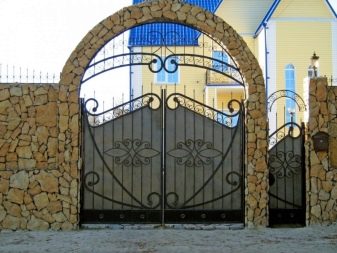

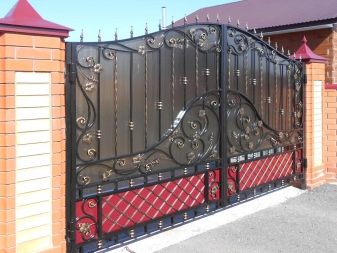

Кованые элементы

Ковка станет красивым дополнением обшивки или основным материалом ворот. Орнаменты и узоры ручной работы сделают ворота настоящей композицией искусства. У рисунков художественной ковки нет повторений.

Построить самому такие створки не выйдет. Для этого требуется опыт и навыки работы со сваркой.

Важно учесть, что ковка имеет внушительный вес, поэтому под такие створки подбираются усиленная фурнитура и петли. Основной минус кованых ворот – высокая стоимость

Основной минус кованых ворот – высокая стоимость.

Сетка

Материал для временных или постоянных дачных заборов. Имеет низкую цену, разные варианты форм.

Фото: ворота и забор из сварной сетки

Сварная

Состоит из прутьев арматуры, сваренных между собой в секции. Пролеты продаются готовыми с элементами крепежа. Такие створки устанавливаются быстро.

Редко используются в качестве проема под заезд авто для частного сектора из-за просматриваемости усадьбы. Чаще – на производственных, сельскохозяйственных территориях. Цена доступна.

Рабица

Реализуется в рулонах с разным размером ячеек.

Это популярный бюджетный секционный материал для временного ограждения.

Рекомендуем ознакомиться:

• Забор из сетки-рабицы
• Чем украсить забор из сетки рабицы

Дерево

Самодельные ворота из древесины популярны как у жителей небольших деревень, так и у владельцев больших жилых загородных комплексов.

Дерево уязвимо к влаге, насекомым, огню, поэтому перед использованием все детали подлежат защитной обработке антисептиками.

Доска

Простой материал. Легкий в монтаже. Доски фиксируются вплотную друг к другу или с зазорами. В качестве завершающей отделки их лакируют, красят (на выбор).

Тематический материал:

• Ограждение из необрезной доски
• Забор из доски своими руками

Штакетник

Обшивка деревянным штакетником делается быстро. Поврежденные элементы легко заменяются без вреда для всей конструкции. Планки удобно красить, покрывать лаком. Готовые створки дополняют резными деталями, ковкой.

Сэндвич-панели

Это современный и популярный вариант заполнения данной системы. Сэндвич-панель представляет из себя утеплитель (пенополиуретан) в обрамлении стальных листов. Конструкции из подобных панелей подойдут к абсолютно любому стилю экстерьера от хай-тек до шале. Секрет в разнообразной отделке сэндвич панелей, которую можно выбрать по желанию заказчика. Панели встречаются различных конфигураций:

• L-гофрированные. На сэндвич-панеле отсутствует рельеф.
• M-гофрированные. На сэндвич-панеле размещена одна горизонтальная рельефная полоса.
• S-гофрированные. На сэндвич-панеле размещено три горизонтальные рельефные полосы.
• Микроволновые. На сэндвич-панеле горизонтально и убористо размещены рельефные узкие волны.
• Филёнчатые. По типу филенчатых дверей сэндвич-панели данного типа имеют вдоль всей длины рельефные прямоугольные филенки.

Помимо разнообразных цветов еще одним плюсом является то, что панели могут имитировать текстуру нескольких видов древесины. Поэтому такие системы не сразу можно будет отличить от настоящих деревянных полотен.

К несомненным достоинствам панелей можно отнести:

• ветроустойчивость.
• практичность и износоустойчивость.
• небольшой вес створок.
• антикоррозионность. Применяется специальное полимерное покрытие, которое устойчиво к осадкам, перепадам температур и влажности.
• системе не страшны механические повреждения из-за ударопрочной стали.
• используемый уплотнитель не дает образоваться зазорам между панелями.
• можно изготовить комбинированный вариант из экструдированного профиля и сэндвич-панелей.

Материалы

На выбор материала, из которого изготовлены ворота влияют следующие факторы:

• Назначение, место установки.
• Тип управления – ручное или автоматическое.
• Общий архитектурный замысел, гармоничное сочетание с остальной оградой или контраст.
• Ветровые нагрузки, парусность, другие внешние факторы.

Легкие ворота из профнастила или поликарбоната, а также металлические сварные решетчатые, сетчатые, с натянутой стальной сеткой на металлической рамке из профтрубы или из евроштакетника чаще всего применяются в конструкциях, управляемых автоматикой, тогда створки легко открываются и закрываются. Ворота из штакетника крепятся быстро и нарядно выглядят.

Деревянные створки смотрятся более экологично и внушительно, но менее прочны, так как древесина подвержена влиянию агрессивной внешней среды и со временем способна разрушаться. Солнце и влага, попадая на древесину, делают ее благоприятной средой для развития бактерий, грибков, насекомых, начинается процесс гниения. Чтобы придать этому материалу устойчивость, его пропитывают антисептиками и гидрофобными составами, покрывают лаками для внешних работ или красками. Выбираются бруски из более прочных пород деревьев, например, дуба.

Металлический профиль и стальные или алюминиевые листы можно увидеть на всех гаражах страны, часто их ставят на уличные ворота оград различных территорий, организаций и частных домов. Очень выразительно и нарядно смотрятся кованые ворота или металлические с решетчатыми элементами для облегчения конструкции. Стоимость таких ворот выше, чем обычных без декора, но и результат впечатлит гостей и соседей.

Профлист сейчас очень популярен в качестве материала для обшивки створок.

Он обладает несомненными достоинствами:

Малый вес – важное свойство для работы автоматики.
Финансовая доступность.
Практичность и прочность профлиста благодаря профилированию и покрытию.
Легкость резки и монтажа, быстрая установка.
Огромный ассортимент фактур и цветов, эффектов, например, имитация дерева, камня, покрытые светящейся или термоиндикационной краской, возможность нанесения любых принтов.

Из современных вариантов можно выделить ворота с поликарбонатом, пластиковые, пленочные, которые сохраняют микроклимат в производственных помещениях.

Возможны также комбинации различных материалов. Для каркаса можно использовать профиль, а створки обшить деревом, ПВХ, древесно-полимерным композитом. Металлические листы красиво смотрятся с коваными элементами и декоративными планками наверху.

Опорные столбы ворот изготавливаются из металлической трубы, которая усиливает столб, обеспечивает устойчивость конструкции и принимает основные нагрузки. Вокруг трубы может быть кирпичная кладка либо бетонный монолит.

Сборка актуатора

Определение размеров актуатора

В основе актуатора лежит телескопический механизм. Чтобы его создать, вам понадобится пара металлических коллекторов. Один из них должен входить в другой без люфта. Подойдут трубы с квадратным и круглым сечением – это не сыграет особой роли. В полости не должно быть ржавчины, трещин, сколов. Поэтому рекомендуется приобретать трубы, которые не применялись в работе ранее.

Размеры труб и шпилек следует рассчитывать самостоятельно на основе предварительных замеров.

К примеру, имеется сложенный привод длиной 110 см с рабочим ходом 50 см. Тогда протяженность внешнего коллектора должна быть не больше 100 см, а внутри него будет вложен другой канал – еще меньше, 80 см.

Зато длина шпильки может быть от 110 см. На это влияет способ фиксации двигателя. При открытых воротах приводные трубы имеют перехлест в 30 см.

Сборка выдвижной части

Алгоритм сборки выдвигающейся части:

• Пропускаем через наименьший коллектор шпильку с закрученным метизом и устанавливаем ее в центральной части трубы. Последняя не должна иметь слишком большой диаметр;
• Равномерными усилиями обтачиваем метиз до полного вхождения в канал;
• Фиксируем все сварочным аппаратом. Внутри сваривать необязательно. Но, если есть желание, то можно сделать это через вырезанное отверстие;
• После закрепления метиза выкручиваем шпильку;
• На конце шпильки фиксируем опорную деталь с очищающим аппаратом, который закрыт с двух сторон;
• Подшипник должен беспрепятственно скользить по полости трубы. Между ним и стенкой канала пространство должно быть не больше 1 мм;
• Зажимаем опорный элемент на шпильке двумя метизами;
• Между гайками прокладываем пару шайб, чтобы предотвратить трудности с вращением;
• Смазываем шпильку литолом;
• Вводим шпильку внутрь наименьшего коллектора и закручиваем метиз;

Для проверки правильности сборки можно прогнать по всей длине трубы подшипник. Он должен передвигаться легко и не заклинивать.

Заглушки и шарнирные соединения

Теперь самое время заняться заглушкой. Она представляет собой стальную болванку. Ее размер немного меньше, чем диаметр коллектора.

Чтобы привод можно быть в любой момент отремонтировать, в канале следует сделать несколько отверстий.

К торцу пробки с помощью сварки нужно прикрепить металлические полоски с отверстием. Пространство между ними не должно быть больше толщины фиксатора на воротной створке.

Перед монтажом заглушки внутрь трубу можно положить 50-70 г литола. Далее подшипник установите в канал на 5 см, после чего не забудьте добавить смазки и заглушить коллектор.

Внешняя труба актуатора

Из коллектора полностью вытаскивают шпильку до тех пор, пока подшипник не будет упертым в гаечный метиз. Внутренний коллектор устанавливают во внешний, а шпильку закручивают 5-6 оборотов.

После этого монтажники выбирают метод фиксации двигателя. В идеале цилиндрический корпус мотора фиксируют внутри коллектора с помощью прижимных крепежей.

Если возникли трудности с поиском двигателя подходящего габарита, тогда можно приварить к задней части отрезок канала, металлической полосы или уголка. Таким образом, получится зафиксировать небольшой мотор любым доступным вариантом.

Установка мотора и окончательная сборка

Вал двигателя и шпильку соединяют вместе посредством муфты. Ее можно купить в магазине. Обычно она продается среди комплектующих для двигателя. Иногда можно самостоятельно ее создать, используя парочку маленьких трубочек. Они должны быть вложены друг в друга.

Повторно смазываем шпильку литолом и крепим мотор на площадке. Вращательными движениями сокращает длину спускового механизма до исходного положения. Далее уже всю поверхность внутреннего коллектора смазываем литолом и полностью складываем приводной механизм.

Если двигатель зафиксировать во внутренней части коллектора, тогда нужно его разместить на глубину 5-6 см. При этом желательно воспользоваться заглушкой, идентичной первой.

Проводку можно пропустить через отверстие, сделанное внизу коллектора. Главное, чтобы туда не попадала влага. Еще один участок для создания отверстия – сама заглушка. Независимо от выбранного метода рекомендуется установить сальниковые вводы.

Когда мы крепим мотор на площадке, мы должны приварить подшипник к ней. После этого обязательно следует убедиться в надежности и жесткости сооружения. А двигатель лучше оснастить защитным кожухом.

Когда все сделано, дело остается за малым – установить спусковые механизмы на необходимое место. В конце нужно соединить наконечники заглушек с крепежами на дверях и столбах. Для этого могут понадобиться метизы.

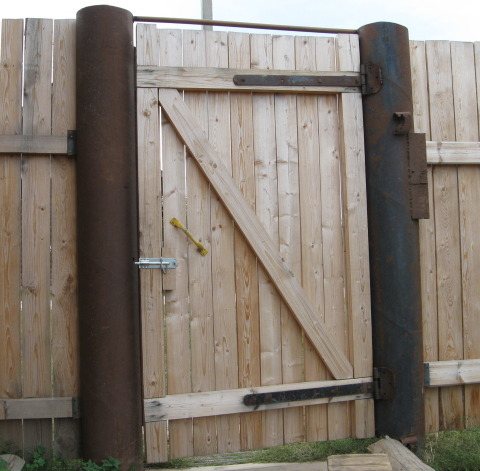

Деревянная калитка

Перед началом работы нужно подготовить все необходимое, иначе нехватка того или иного материала может остановить процесс, что крайне нежелательно.

Калитка

Итак, в работе потребуется:

• молоток;
• монтажный уровень;
• ножовка;
• наждачка;
• карандаш;
• веревка;
• рубанок;
• электродрель;
• стамеска;
• шуруповерт;
• электролобзик;
• доски, штакетник;
• железные уголки;
• саморезы для дерева;
• фурнитура – петли, ручка, щеколда.

Технология изготовления калитки

Шаг 1. Вначале определяется расстояние между опорами. Если сделать это правильно, то калитка будет работать беспрепятственно. Опорами могут быть деревянные столбы или металлические трубы (как описано выше).

Расстояние между опорами фиксируется куском проволоки, положенной на землю и чем-нибудь скрепленной.

Шаг 2. Устанавливаются опорные столбы. Технология ничем не отличается от аналогичной у деревянных ворот.

Шаг 3. Далее изготавливается дверца. Для этого четыре доски соединяются под углом в 90ᵒ металлическими уголками. Затем к готовой раме крепятся петли, после чего она проверяется на предмет вхождения в проем. Если результат положительный, рама зашивается штакетником. Сверху калитка обрезается лобзиком по прямой линии (можно и в виде волн, зигзагов и проч.). Последними врезаются замок и дверная ручка.

Шаг 4. На завершающем этапе калитка вешается на петли, после чего проверяется, свободно ли закрывается/открывается дверь. Чтобы зафиксировать калитку в закрытом положении, к торцу можно прибить кусок резины.

Деревянная калитка готова к эксплуатации.

Калитка

Рекомендации по монтажу электропривода

Существует два типа механизмов открывания: линейный и рычажный. Линейный подходит для ворот, у которых расстояние между петлей и внутренней поверхностью столба равна 1-2 сантиметра. А рычажный механизм подходит для ворот, у которых расстояние составляет 2-3 сантиметра. Также при выборе привода нужно посчитать массу створки плюс сопротивление ветра. И под итоговый вес подбирают механизм открывания.

Обязательно следует учитывать и количество открываний в час. Эта цифра указана в техпаспорте. Стоит взять привод с запасом мощности. Также нужно следить за петлями, они должны быть всегда хорошо смазаны.

Автоматика откатных ворот своими руками

Для защиты въездной зоны на территории разного назначения могут использоваться откатные ворота, которые работают с использованием специальной автоматики. В этом случае тоже имеются определенные особенности монтажа. Автоматика для откатных ворот своими руками устанавливается по этапам. Для начала требуется приварить к их конструкции снизу стальную консольную трубу. В процессе эксплуатации всей конструкции она движется по роликовым тележкам, установленным на специально организованном фундаменте. Хорошо зарекомендовала себя автоматика для ворот Came. В закрытом положении нижний угол ворот закатывается концевым роликом в уловитель. Во время открывания полотна такое движения помогает предотвратить поперечные колебания устройства.

Автоматика для откатных ворот должна монтироваться с учетом определенных моментов:

— установка подобных конструкций начинается с обустройства независимого фундамента, а также основы, находящейся в проеме и сбоку от него, в стороне открывания всей конструкции;

— крепления ворот и сам их каркас должны характеризоваться высокой степенью устойчивости к воздействию ветров;

— требуется монтаж особой удерживающей части, посредством которой можно увеличить ширину конструкции полотна в сторону, в которую ворота открываются;

— система откатных ворот должна быть обеспечена эффективной защитой от взлома, а также особым видом защиты от различных неблагоприятных факторов.

Теперь вы знаете, как монтируется автоматика распашных ворот своими руками. При наличии сильного желания требуется четко соблюдать инструкцию, чтобы получить желаемый результат

Важно отметить, что автоматика для секционных ворот устанавливается по аналогичному принципу. Поэтому у вас не должно возникать никаких сложностей с процессом монтажа

Как стресс влияет на физическое здоровье и внешность женщины? Влияние стресса на психическое и эмоциональное здоровье женщин может быть гораздо более серьезным, чем принято думать. И хотя гормоны и мозг обеспечив.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

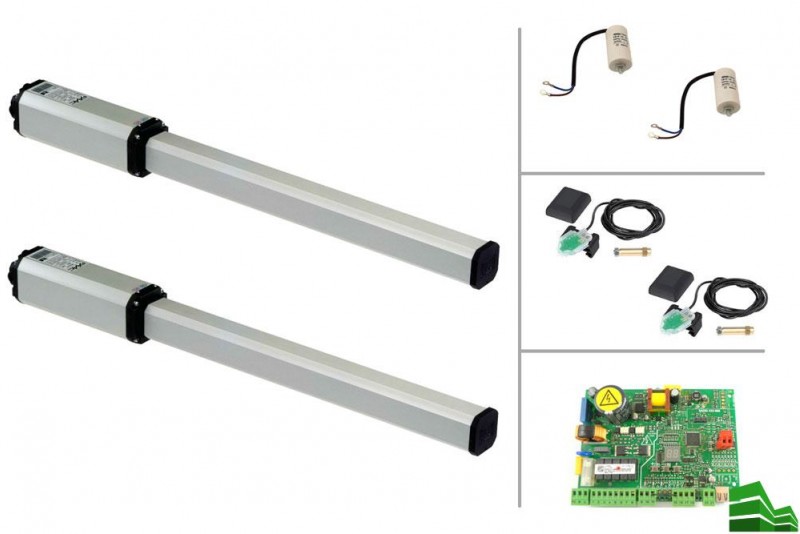

Автоматизация распашных ворот
