Расширительный бак для отопления закрытого типа: установка

Виды расширительных баков

Место установки бака определяется по типу самой системы отопления. Она может быть:

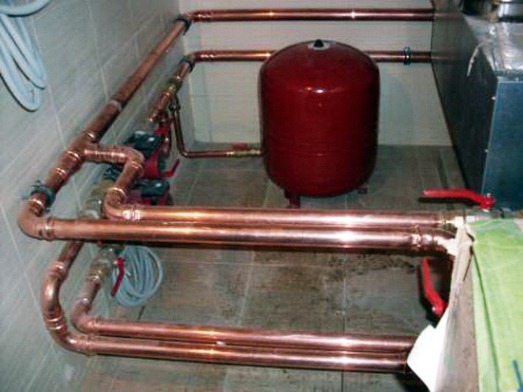

Так выглядит закрытый расширительный бак в уже смонтированной системе отопления.

Важно! Система отопления открытого типа сегодня используется очень редко. В быту они используются только в старых строениях. Расширительный бачок в открытых отопительных системах выполнен в виде емкости, верх которой не закрывается

Подключение его к теплосистеме осуществляется с помощью резьбового соединения, расположенного на дне бака

Расширительный бачок в открытых отопительных системах выполнен в виде емкости, верх которой не закрывается. Подключение его к теплосистеме осуществляется с помощью резьбового соединения, расположенного на дне бака.

Установка и эксплуатация расширительного бака закрытого типа в системе отопления тоже имеет свои особенности. Конструкция бака закрытого типа выполнена в виде герметично закрытой капсулы, которая разделяется на две части с помощью резиновой мембраны.

Расширительный бак для закрытой системы отопления

Расширительный бак для предназначен для компенсации изменения объема теплоносителя в зависимости от температуры. В закрытых системах отопления это герметичная емкость, разделенная эластичной мембраной на две части. В верхней части находится воздух или инертный газ (в дорогих моделях). Пока температура теплоносителя невысока, бачок остается пустым, мембрана расправлена (на рисунке картинка справа).

Принцип работы мембранного расширительного бачка

При нагревании теплоноситель увеличивается в объеме, его излишек поднимается в бачок, отодвигая мембрану и сжимая закачанный в верхнюю часть газ (на картинке слева). На манометре это отображается как повышение давления и может служить сигналом для уменьшения интенсивности горения. В некоторых моделях есть предохранительный клапан, который при достижении порогового значения давления сбрасывает излишек воздуха/газа.

По мере остывания теплоносителя, давление в верхней части бачка выдавливает теплоноситель из емкости в систему, показатели манометра приходят в норму. Вот и весь принцип работы расширительного бачка мембранного типа. Кстати, мембраны бывают двух видов — тарельчатые и грушевидной формы. Форма мембраны на принцип работы никак не влияет.

Виды мембран для расширительных бачков в системах закрытого типа

Расчет объема

Согласно общепринятым нормам объем расширительного бака должен составлять 10% от общего объема теплоносителя. Это значит, что вы должны посчитать, сколько воды поместится в трубах и радиаторах вашей системы (есть в технических данных радиаторов, а объем труб можно посчитать). 1/10 часть от этой цифры и будет объемом необходимого расширительного бака. Но эта цифра справедлива только если теплоноситель — вода. Если используется незамерзающая жидкость, размера бака увеличивается на 50% от рассчитанного объема.

Вот, пример расчета объема мембранного бака для закрытой системы отопления:

• объем системы отопления составляет 28 литров;
• размер расширительного бака для системы, заполненной водой 2,8 литра;
• размер мембранного бака для системы с незамерзающей жидкостью — 2,8 + 0,5*2,8 = 4,2 литра.

При покупке выбираете ближайший больший объем. Меньший не берите — лучше иметь небольшой запас.

На что обратить внимание при покупке

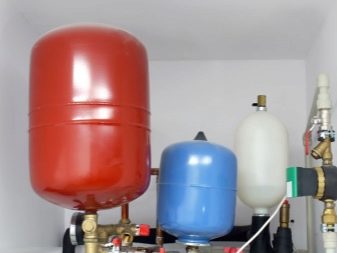

В магазинах есть бачки красного и синего цвета. Для отопления подходят бачки красного цвета. Синие конструктивно такие же, только они предназначены для холодной воды и высоких температур не переносят.

На что еще обратить внимание? Есть два вида бачков — со сменной мембраной (называются они еще фланцевыми) и с незаменяемой. Второй вариант дешевле, причем значительно, но если повредится мембрана, покупать придется все целиком. Во фланцевых моделях покупают только мембрану

Во фланцевых моделях покупают только мембрану.

Место для установки расширительного бака мембранного типа

Обычно ставят расширительный бачок на обратном трубопроводе перед циркуляционным насосом (если смотреть по ходу движения теплоносителя). В трубопровод устанавливается тройник, к одной его части подсоединяется небольшой отрезок трубы, а к ней, через фитинги, подключается расширитель. Размещать его лучше на некотором расстоянии от насоса, чтобы не создавались перепады давления. Важный момент — участок обвязки мембранного бака должен быть прямолинейным.

Схема установки расширительного бака для отопления мембранного типа

После тройника ставят шаровый кран. Он необходим чтобы была возможность снять бачок без слива еплоносителя. Саму емкость удобнее соединять при помощи американки (накидной гайки). Это снова-таки облегчает монтаж/демонтаж.

Пустое устройство весит не так много, но заполненное водой имеет солидную массу. Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры.

Особенности и характеристики

Как можно заметить, расширительные бачки играют одну из важнейших ролей в отопительной системе. Они продлевают срок ее службы и позволяют избежать многих серьезных проблем.

Используются подобные предметы в следующих целях:

• играют роль обогревательной системы, которая функционирует при помощи тепловых насосов и солнечных коллекторов;
• выступают в качестве автономной отопительной системы;
• представляют собой независимую систему, подключенную непосредственно к центральному отоплению, а также систему с замкнутым контуром.

При условии повышения температуры жидкости в отопительной системе всего на 15 градусов, из-за расширения объем теплового носителя становится больше на полпроцента. Расширительная емкость отвечает за компенсацию этого расширения. Переизбыток жидкости теплового носителя проникает в сам бак. Если же теплоноситель остывает, конструкция бачка выдавливает недостаточную жидкость обратно в общую систему.

При наличии незначительной утечки жидкости, дабы показатели давления в системе не упали слишком сильно, бачок отталкивает тепловой носитель для возмещения случившихся утрат.

В том случае, когда система не оснащена расширительным баком, расширение теплового носителя провоцирует рост давления. Кроме того, данные процессы непременно заканчиваются сильным износом комплектующих элементов всей системы, а также приводят к поломке и даже разрыву труб и кранов.

Что касается непосредственного объема бака расширения, то тут стоит учесть, что он напрямую зависит от конкретного типа теплового носителя. Как его можно рассчитать, мы рассмотрим ниже.

На сегодняшний день в магазинах встречаются агрегаты, размер которых составляет:

• 5 литров;
• 8 л;
• 10 л;
• 12 л;
• 19 л;

• 24 л;
• 35 л;
• 50 л;
• 80 л;
• 100 л.

Сегодня существует несколько вариантов таких устройств. Они подходят для различных отопительных систем и отличаются друг от друга по многим параметрам.

Расчет объема

Габариты такого расширителя для отопительной системы открытого типа вычисляют на основе объема и температурного параметра теплоносителя. Простейшая схема такого расчета базируется на первом показателе. В данном вычислении объем бака должен составлять 5% от аналогичного показателя для системы.

К примеру, если система вмещает 200 л воды, то объем расширяющего бака составит 10 л воды.

Более точный и отличающийся большей сложностью способ вычисления вместе с вместительностью системы принимает в расчет и температурный показатель теплоносителя. Известно, что повышение температуры в системе на 10°C вызывает увеличение объема на 0,3%. Если взять за основу комнатную температуру воды и ее максимальную температуру, которая не может подняться выше точки кипения в 100°C, то и увеличение объема воды в системе не превысит 2,4%.

В практическом смысле лучше использовать либо максимальное значение, взятое из 5% пропорции, либо усредненный результат, полученный как половина суммы 5% + 2,4% объемов теплоносителя.

Выбор схемы открытого теплоснабжения

Установка котла в открытой отопительной системе

На первом этапе проектирования важно правильно подобрать схему открытой системы отопления с насосом. Она зависит от параметров дома, требуемого теплового режима работы теплоснабжения и финансовых возможностей

Рассмотрим основные параметры, которые напрямую будут влиять на выбор и дальнейший расчет открытой системы отопления:

• Общая площадь отапливаемых помещений. Если эта характеристика меньше 60 м² — можно устанавливать гравитационную систему;
• Этажность дома и высота потолков. Для гравитационной системы обязательным условием является наличие разгонного стока. Без него может появиться воздух в открытой системе отопления и ухудшится циркуляция;
• Расчетный тепловой режим работы. Для низкотемпературного применяется открытая система отопления с циркуляционным насосом. В противном случае небольшое расширение воды не создаст необходимую циркуляцию.

Только после тщательного анализа этих показателей, а также расчета тепловых потерь в доме можно решить — поставить отопление открытого типа с насосом или без него.

Гравитационная отопительная система

Гравитационная система

Главным отличием гравитационной от остальных является полное отсутствие каких-либо механизмов для принудительного движения жидкости по трубам. Т.е. это процесс осуществляется только за счет температурного расширения горячей воды.

Для корректной работы теплоснабжения в обязательном порядке устанавливается разгонный стояк. Он монтируется непосредственно после котла и располагается вертикально. Его высота должна быть не менее 3,5 м. Если это условие не выполнить — то нагретая жидкость, идущая от котла для открытой системы отопления, не будет иметь достаточной скорости.

Помимо этого фактора необходимо учитывать такую специфику организации открытой системы отопления с естественной циркуляцией:

• Обязательный уклон труб. Подающая магистраль от стояка должна быть наклонена в сторону отопительных приборов. Обратная – к котлу. Уровень наклона – 1 см на каждый метр;
• Котел располагается в самой низкой точке схемы;
• Для нормальной работы нужны расширительные баки открытого типа для систем отопления. Они также монтируются для схем с принудительной циркуляцией.

Устанавливать электрокотел для открытой системы отопления гравитационного типа не рекомендуется. Так же, как и газовый аналог. Это объясняется высокой вероятностью появления воздушных пробок, которые могут привести к перегреву теплообменника.

Принудительная циркуляция в отоплении

Схема открытой системы с насосом

В последнее время владельцы частных домов и дач модернизируют отопительную систему, устанавливая всего лишь один компонент – насос. Он предназначен для улучшения циркуляции теплоносителя.

В целом обустройство открытой системы отопления с циркуляционным насосом ничем не отличается от вышеописанного

Важно правильно выбрать место установки насоса. Он монтируется на обратной трубе перед ее входом в котел отопления

Оптимальное расстояние должно составлять 1,5 м.

Схема насосного узла

Для этой схемы открытого отопления необходимо учитывать следующие моменты:

• Насос устанавливается на байпасе. Это необходимо для обеспечения циркуляции воды в случае его поломки или отключения электричества;
• Обязательно монтируется обратный клапан. Он предотвратит появление эффекта обратной циркуляции;
• Во время монтажа учитывается направление движения теплоносителя.

Для открытой схемы отопления с циркуляционным насосом следует рассчитать его параметры – напор и производительность.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

• рулетка, карандаш;
• болгарка;
• сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

• через которое осуществляется подпитка системы;
• через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

• так, чтобы вода была выше уровня патрубка;
• так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

• испарение;
• аварийный выброс;
• разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Установка и подключение

Если у вас есть навыки работы с сантехникой, то установить расширительный бачок не составит труда. Но перед тем как начать его монтаж, вам стоит ознакомиться с основными правилами установки:

1. Расширительный бак открытого типа должен находиться выше любого элемента системы отопления;

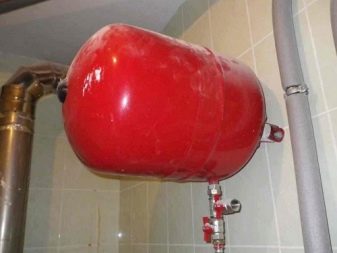

2. Мембранный бак объемом более 30 литров нежелательно крепить к стене, он должен стоять на подставке;
3. Нельзя устанавливать расширительный бак в помещении, где температура может опуститься ниже 0 °С;
4. Расширительный бак необходимо подключить к системе отопления до ее разветвления;
5. Если в системе предусмотрено несколько отдельных контуров, на каждый из них нужен свой расширительный бак;
6. Подключение расширительного бака к основной трубе должно производиться сразу перед насосом.

Схема подключения расширительного бака к системе отопления.

Теперь давайте рассмотрим пошаговый план действий:

В первую очередь нужно подсоединить к расширительному баку (1) тройник с сливным краном (2). Он понадобится чтобы сливать теплоноситель для обслуживания и снятия расширительного бачка. Для уплотнения всех резьбовых соединений используйте один из трех вариантов:

• Фум-лента;
• Пакля со специальной высокотемпературной пастой;
• Шнур с высокотемпературным герметиком.

Важно!
Обматывать резьбу лентой, паклей или шнуром нужно против ее направления. Начинайте обмотку от края резьбы в направлении корпуса фитинга

Если сделать по-другому – при вкручивании уплотнение пойдет вниз по резьбе и гарантированно будет протечка.

К тройнику (2) подключите шаровый вентиль (3). Он нужен для перекрытия подачи теплоносителя в емкость. От него дальше пойдет труба, которая будет соединять расширительный бак с основной магистралью отопительной системы.

В основную трубу системы необходимо врезать обычный тройник (4). Он должен располагаться до циркуляционного насоса (5)

Обратите внимание на подбор места установки расширительного бака и расположением тройника. Расстояние между ними должно быть небольшим – так будет удобнее соединить их между собой

Когда определились с местом монтажа бачка, установите кронштейны, подставку или крепления. Помните, что вес бачка с теплоносителем будет зависеть от температуры в системе. Чем она выше, тем больше теплоносителя входит в бачок и тем он тяжелее. Кронштейны и крепеж должны выдержать его при полном заполнении.

Перед установкой необходимо проверить уровень давления в баке. Оно должно быть на 0,2 атм. меньше, чем в системе отопления. В большинстве случаев расширительный бак поставляется с уже закачанным в него воздухом. Если он пуст – вам придется накачать его самостоятельно.

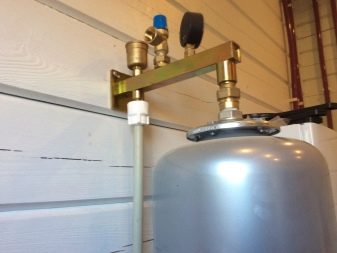

Для закачки и спуска воздуха, проверки давления в верхней части расширительного бака есть ниппель. Он может быть скрыт под пластиковой крышкой, или просто закручен колпачком. Чтобы закачать воздух и проверить давление вам понадобится насос и обычный автомобильный манометр.

После того как все готово, можно крепить расширительный бачок к кронштейнам. Затем останется лишь провести от шарового вентиля трубу или шланг к тройнику. После того как все сделано, можно включать систему отопления для проверки.

Единственная проблема, которая может возникнуть при работе системы отопления – протечки. Они возникают в местах резьбовых соединений. Если вода или теплоноситель протекают на стыках, варианта три:

• Неплотно сделано уплотнение;
• Некачественная прокладка или уплотнительное кольцо;
• Повреждена резьба.

В любом случае нужно разобрать проблемный стык и осмотреть его. Если проблемы с резьбой – ничего не поделать, придется покупать и ставить новый фитинг. Если с ней все в порядке, то достаточно заменить прокладки и сделать новое уплотнение.

Расчет расширительного бака

Для начала немного уточним информацию: расширительные емкости открытого типа (атмосферные) могут ставиться и на системы с принудительной циркуляцией, это выбор домовладельца

Мы заострили на этом внимание, поскольку изготовить в домашних условиях мембранный бачок закрытого типа вряд ли получится, а вот открытый – без проблем

Но вначале надо понять, какие у него будут размеры, а для этого провести соответствующий расчет.Не вдаваясь в дебри формул, применим старый проверенный способ определения вместительности бачка. Зная, что при нагревании от 20 ºС до 80 ºС вода прибавляет в объеме ориентировочно 4—5%, посчитаем количество воды в системе. При этом следует учесть:

• объем котлового бака – по технической документации производителя;
• вместительность радиаторов – по паспорту на изделие;
• количество теплоносителя в трубах.

Расчет объема воды в трубах достаточно прост. Измеряются длины всех магистралей и подводок с распределением по диаметрам. Затем просчитывается площадь поперечного сечения трубы каждого диаметра и умножается на ее протяженность. Все результаты складываются и получается общее количество воды, к которому прибавляется объем теплоносителя в котле и батареях.

Взяв 5% от общего количества и прибавив еще 5% запаса, определяем, что расширительные бачки открытого типа должны вмещать десятую часть от того, что есть в системе. Ну а зная объем, нетрудно определиться с размерами емкости.

Типы баков

• открытые;
• закрытые.

Открытый

Устанавливается в системах с естественной циркуляцией теплоносителя. Он монтируется в самой верхней точке и представляет собой открытую или полуоткрытую ёмкость круглой или прямоугольной формы.

На определённом уровне в него вставляется трубка для слива излишков теплоносителя. Открытый резервуар обязательно утепляют, чтобы теплоноситель не остывал.

Фото 1. Расширительный бак открытого типа, подходит для отопительных систем с естественной циркуляцией.

Достоинства:

• простота и неприхотливость обслуживания;
• отсутствие дополнительных элементов;
• простота управления.

Недостатки:

• открытость и контакт с атмосферой, вследствие чего возможна коррозия самого устройства;
• из-за открытости наблюдается большое испарение теплоносителя, что приводит к необходимости постоянного контроля за уровнем жидкости;
• установка в верхней точке основного стояка доставляет неудобства при добавлении жидкости в систему.

Закрытый

Резервуар закрытого типа устанавливается в системах отопления с принудительной циркуляцией теплоносителя. Он представляет собой герметичную ёмкость с установленным краном Маевского для стравливания лишнего воздуха. Для контроля за давлением внутри бака его снабжают барометром. Такой резервуар устанавливается в любом месте помещения.

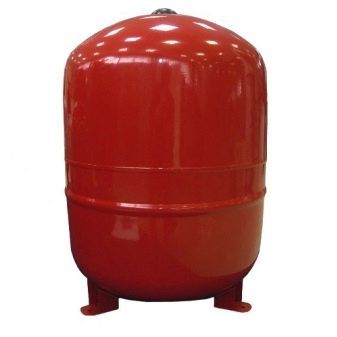

Фото 2. Расширительный бачок закрытого типа обычно монтируется в отопительных системах с принудительной циркуляцией.

Достоинства:

• полная герметичность системы;
• отсутствие контакта с воздухом, что исключает коррозию труб и радиаторов;
• простота монтажа;
• экономичность.

Недостатки:

• необходимость устанавливать дополнительное оборудование для контроля за давлением внутри ёмкости;
• риск повреждения устройства вследствие скачков давления.

Мембранный

Резервуары мембранного типа — отдельный вид закрытых баков. Они представляют собой герметичную ёмкость с эластичной мембраной внутри.

Мембрана служит для регулировки давления жидкости в системе. Она разделяет резервуар на две части. Одна часть заполнена инертным газом, а другая предназначена для приёма излишков теплоносителя.

При попадании жидкости в одну часть, давление на мембрану усиливается, вследствие чего она сдвигается в ту сторону, где находится воздух. При остывании теплоносителя происходит обратный процесс. Давление со стороны жидкости уменьшается, а сжатый воздух выталкивает мембрану назад.

Мембранные ёмкости могут иметь сменную и несменную мембрану. Во втором случае при поломке придётся заменять расширительный бак полностью, поэтому большей популярностью пользуются ёмкости первого типа.

Достоинства:

• отсутствие контакта с воздухом и, как следствие, предотвращение коррозии металла;
• установка в любом удобном месте внутри помещения;
• отсутствие необходимости теплоизоляции;
• простота монтажа;
• надёжность;
• экономичность, т. к. теплоноситель не испаряется из труб и радиаторов и не охлаждается.

Недостатки:

• невозможность изготовить своими руками без специальных материалов и инструментов;
• периодическая проверка давления инертного газа;
• при поломке конструкции в отдельных случаях придётся заменять резервуар полностью.

Справка! Мембранные баки устанавливаются в системах отопления закрытого типа, использующих насос. Такие системы зависят от наличия электроэнергии.

Комплектация открытой системы отопления

Минимальная комплектация отопления

Помимо насоса в открытой системе отопления следует подобрать и другие компоненты. От правильности выбора будет зависеть работоспособность и эффективность всей схемы теплоснабжения.

Для правильного расчета открытой системы отопления в первую очередь вычисляется ее номинальная мощность. Если теплоизоляция здания хорошая – можно взять соотношение, что на 10 м² площади потребуется 1 кВт тепловой энергии. Для более точного расчета рекомендуется воспользоваться специальными программами. С их помощью можно составить корректную схему открытого теплоснабжения, вычислить оптимальные характеристики ее компонентов.

Для минимальной комплектации отопительной системы понадобятся такие элементы:

• Котел;
• Расширительный бак;
• Трубопроводы;
• Радиаторы и батареи.

Требования к последним двум невысокие. Чаще всего для обустройства теплоснабжения применяют полимерные трубы. Но специалисты рекомендуют для разгонного стояка использовать стальную трубу. Это объясняется высокой температурой в этой части системы отопления открытого типа для частного дома.

Выбор котла для открытого отопления

Виды котлов для открытого отопления

В первую очередь необходимо предупредить, что установка газовых и электрокотлов для открытой системы отопления запрещена. Нередко в системе образуются воздушные пробки, которые негативно повлияют на работу оборудования и могут привести к аварийным ситуациям. Поэтому единственной альтернативой остаются твердотопливные модели или котлы, работающие на дизельном топливе.

Установка котла должна выполняться согласно всем требованиям. Он располагается в отдельном помещении, где нельзя хранить топливо. Котельная должна иметь принудительную циркуляцию воздуха. Для оптимизации работы оборудования рекомендуется установка сэндвич-дымоходов.

Помимо этих факторов существуют специфические требования для нормальной адаптации котла открытой системы теплоснабжения:

• Нельзя устанавливать котлы длительного горения. Они рассчитаны для низкотемпературного режима работы системы. В таком случае расширение теплоносителя будет недостаточно для циркуляции;
• Если в системе не установлена насосная группа – необходим отдельный монтаж обратного клапана;
• Котел в системе теплоснабжения открытого типа для частного дома должен располагаться в самой низкой точке схемы.

Если в комплектацию оборудования не входит температурный датчик – его следует установить отдельно. Для точности измерения он монтируется на подающей трубе непосредственно после котла.

Модели расширительных баков для открытой системы

Схема установки и конструкция расширительного бака

Для компенсации теплового расширения теплоносителя и своевременного контроля его уровня необходим монтаж расширительного бака для открытого отопления. Он располагается в самой высокой точке системы и может выполнять сразу несколько функций.

Сначала выполняется расчет оптимального объема расширительного бака открытого типа для систем отопления. Он должен составлять как минимум 5% от количества теплоносителя в системе. В стандартной конструкции есть 3 патрубка, которые выполняют следующие функции:

• Входящий патрубок. С его помощью происходит подключение расширительного бака к открытой системе отопления. Обычно его диаметр на 1 размер меньше, чем у разгонного стояка, к которому выполняется монтаж. Поэтому необходим переходник;
• Труба циркуляции. Через нее горячая вода поступает дальше по магистрали;
• Сигнальный патрубок. Необходим для оповещения о критическом снижении уровня теплоносителя. При открытии крана из него не идет вода – следует дополнить систему.

Способы установки расширительного бака

Дополнительно можно модернизировать расширительный бак для открытого теплоснабжения. В некоторых случаях он может выполнять функцию узла подпитки. Для этого необходим дополнительный патрубок, который подключается к водопроводу. При критическом снижении объема горячей воды можно оперативно дополнить систему, открыв запорную арматуру.

Существует несколько схем монтажа расширительного бака. Для теплоснабжения открытого типа с насосом он может монтироваться на дальнем стояке. Такой вариант применяется редко, так как эффективность подобной схемы крайне низка. Чаще всего расширительный бак устанавливается на ближнем стояке для своевременного контроля состояния отопления.

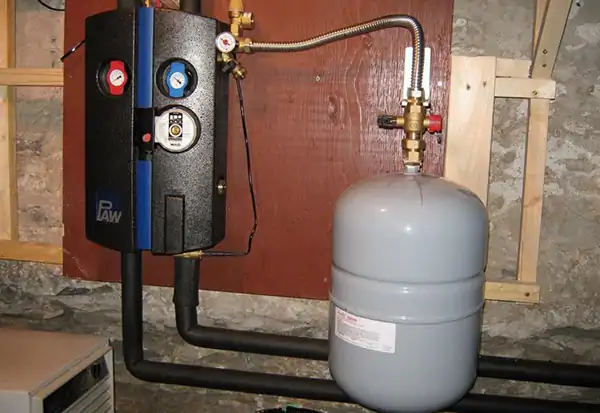

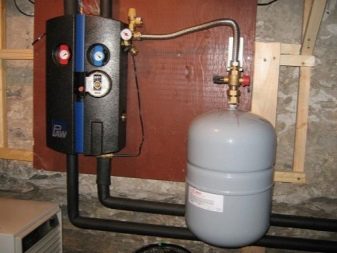

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.
