Расчет расстояния между буронабивными сваями в свету

Работа со сваями

Когда все опоры ввинчены, делают ростверк. Первый шаг – это выравнивание по высоте и заполнение бетоном. Для этого может использоваться: доска, брус, металлический уголок, балка.

Процесс выравнивания сваи по высоте

Независимо от того какой материал был выбран, его нужно обработать для продления срока эксплуатации.

Конструкция опалубки под заливку ростверка основания

В ней монтируется каркас, который крепится при помощи распорок. Затем заливается бетоном. После того как бетон застыл (на это уйдет примерно месяц), доски опалубки удаляются. Бетон обрабатывают мастикой для гидроизоляции.

Предлагаем ознакомиться Как выбрать и сделать фундамент под баню

Поверх нее укладывается слой рубероида, тоже обработанный мастикой. После ее полного высыхания можно приступать к возведению стен.

Процесс обработки свайного фундамента мастикой

После монтажа винтовых свай проводятся дополнительные работы. В первую очередь стоит убедиться, что все опоры установлены ровно. До нулевого уровня дома от земли должно быть минимум 60 см. Выравниваем все сваи, чтобы они находились в одной плоскости. Для этого можно использовать болгарку.

Далее опоры бетонируют, чтобы придать им прочности. Это исключит вероятность крена и деформации будущего фундамента. Также необходимо выгнать из полостей воздух, чтобы фундамент в дальнейшем не разрушался.

Смесь засыпается во внутреннюю пустоту сваи, также необходимо уложить армирование, это придаст конструкции надежности. Для этого готовится цементно-песочная смесь. Ее расход составляет 35 кг на 1 сваю.

Заключительный этап монтажа опор — привариваются оголовки. После этого выполняется обвязка брусом. Если использовать швеллер вместо бруса, тогда можно обойтись без оголовков. Это поможет значительно сэкономить.

Работа со свайно-винтовым фундаментом исключает следующие действия:

• Проведение подгонки свай под один уровень во время ввинчивания. Эта работа проводится после завершения монтажа всех опор, в противном случае это может спровоцировать проседание фундамента в дальнейшем;
• Удлинение неровно ввинченных свай;
• Монтаж опор меньше, чем на 1,5 м в грунт;
• Создание подготовительных отверстий для опор в земле глубже 50 см;

Из чего складывается цена

Строительство свайного фундамента с применением винтовых свай обходится на 20% дешевле, чем возведение ленточного мелкозаглубленного основания, и на 50% дешевле монолитной плиты.

К факторам ценообразования относятся:

• габариты изделия;
• качество стали;
• качество антикоррозионного покрытия.

В стоимость монтажа входит:

• выгрузка материала на участке;
• разметка площадки;
• монтаж стержней;
• обрезка на одном уровне;
• бетонирование полости труб;
• приваривание оголовков.

Усредненная стоимость одновинтовой свай приведена в таблице:

Тип цены	Стоимость одного изделия (руб.) в зависимости от его длины (м)
1,5	2	2,5	3	3,5	4	4,5	5	5,5	6	6,5	7
розница	1200	1450	1550	1850	2070	2280	2550	2800	3050	3360	3560	3780
с установкой	2200	2450	2650	3150	3500	3810	4130	4530	4890	5300	5600	5930

Стоимость сваи будет выше при увеличении ее прочностных характеристик и несущей способности. Оценить изменение стоимости в зависимости от модификаций изделия можно исходя табличных данных:

Длина столба, м	Стоимость винтовых (руб.) различной модификации
с литым наконечником	оцинкованная	двухлопастная
розница	с установкой	розница	с установкой	розница	с установкой
1,5	1950	3000	2270	3300	1700	2700
1,65	2050	3100	2400	3550	1850	2850
1,8	2150	3250	2550	3650	1950	3000
2	2200	3300	2700	3850	2050	3150
2,5	2450	3570	3150	4250	2150	3350
3	2650	3800	3500	4750	2300	3550
3,5	2900	4300	4200	5500	2500	3850
4	3150	4650	4650	6120	2700	4050
4,5	3450	5100	5100	6550	2800	4500
5	3750	5450	5600	7300	3400	5000
5,5	4000	5800	6100	7800	3750	5400
6	4250	6150	6600	8300	3800	5600
6,5	4450	6450	7000	8900	4150	6050
7	4600	6700	7500	9400	4350	6500

Определим несущую способность грунта

Даже если нет его – безвыходных ситуаций не бывает. Информацией поделится интернет и соседи. Но и получив нужные данные, возьмитесь пробурить пробный шурф в нижней точке участка. Выручит ледобур для зимней рыбалки с негодными сточенными ножами. Представление о влажности, глубине залегания горизонтов и составе получите полное.

Глубину бурения желательно выполнить ниже планируемой точки заложения фундамента возводимого дома. Качественные показатели грунта, залегающего на глубине планируемой фиксации наконечника – искомые, которыми и будем пользоваться для всех расчётов. Верхние горизонты не играют роли.

По несущей способности по степени возрастания несущей способности грунты в таблице располагаются в таком порядке:

• Насыпной грунт;
• Супесь;
• Суглинок;
• Мелкий песок;
• Песок средней фракции;
• Крупный песок;
• Глина.

От параметров грунта во многом зависит прочность и надежность контакта ствола и лопастей каждой сваи с прилегающими слоями. Согласно требованиям СНиП, для анализа грунта необходимо произвести пробное бурение, лабораторные исследования состава и свойств грунтовых слоев.

Кроме того, рекомендуется установка эталонных свай, способных на практике продемонстрировать несущую способность сваи и величину сопротивления нагрузкам. На практике большинство исследований ограничивают пробным бурением и визуальным определением качества грунта.

ОБРАТИТЕ ВНИМАНИЕ!

Опытный бурильщик способен оценить состояние грунта не хуже, чем специалист-геолог, однако, если есть возможность выполнить качественный анализ грунта, пренебрегать ей не следует.

Для монтажа свайно-винтового фундамента необходимо знать о несущих способностях грунта. Проект дома, и фундамента в том числе, создается на основе этих данных. Узнать структуру не сложно, для этого можно заглянуть в Интернет или поспрашивать у соседей.

Предлагаем ознакомиться Как пристроить к кирпичному дому баню: этапы стройки

Даже после выяснения этой информации проверить почву на участке лучше самостоятельно. Для этого необходимо взять старый бур для рыбалки и в дальнем углу участка пробурить отверстие. Это поможет наглядно увидеть состояние почвы: ее влажность глубина залегания горизонтов и т. д.

Для проверки рекомендовано бурить отверстие ниже предполагаемого уровня погружения свай. Это поможет ознакомиться с качествами нижних горизонтов почвы, которые и играют основную роль для фиксации опор.

Выбираем оптимальную длину

При проектировании свайных фундаментов нужно помнить, что длина несущих элементов должна быть достаточной, чтобы достичь глубины промерзания почвы и упереться в прочные слои грунта. Ведь, если будут допущены ошибки в проектировании, тогда возникает проседание отдельного угла дома с дальнейшим его разрушением. Поэтому, длина конструкции выбирается с учетом некоторых важных факторов

Плотность грунта

Таблица плотности грунта для расчета свайного фундамента

Если грунты сыпучие и не способны выдерживать большие нагрузки, тогда сваи опускаются до глубины промерзания или достижения прочных почв. На строительной площадке нужно проводить подробные геодезические исследования, провести сбор данных о состоянии почвы и уровня грунтовых вод. Делается это методом глубинного керна или вручную с помощью лопаты.

Если под слоем залегают прочные почвы типа глины или песка, тогда нужно использовать сваи длиной до 2,5 метра. Если под слоем плодородной почвы есть породы низкой плотности, тогда с помощью садового бура делается скважина до уровня залегания прочных пород и по глубине скважины рассчитывается длина несущих элементов.

Перепад высот на участке

Пример расчета высоты свайного фундамента с перепадом высоты на участке

Как правило, при возведении таких фундаментов редко когда делают выравнивание участка по единой плоскости из-за больших финансовых расходов.

Тогда делают скважину в самом низком месте будущего фундамента и в самом высоком, затем рассчитывают длину скважины в обоих местах. Понятно, что далеко не всегда уровень прочных пород будет одинаковым на различных отметках, поэтому бурение проводится в нескольких местах.

В результате получается полноценный проект выбора оптимальной длины основания для дома с учетом типа грунта и высоты на участке. Устанавливать сваи одинаковой длины в таких случаях запрещено, в противном случае возникнет крен в сторону меньшего сопротивления почвы.

Как установить самому: пошаговая инструкция

Настоящая инструкция не является догмой, а носит исключительно рекомендательный характер

Следует обратить внимание на некоторые ключевые пункты, выполнение условий которых обязательно

Инструменты и материалы

Перед началом работ подготавливают следующие инструменты и материалы:

• садовый бур;
• растворомешалка;
• лопаты;
• магнитный уровень;
• угловая шлифмашина;
• лазерный уровень;
• отрезки водопроводных труб длиной от 2 до 3 метров;
• монтажная насадка;
• винтовые сваи;
• оголовки;
• электросварка.

Подготовка

С территории строительного участка убирают мусор, и по возможности удаляют растительность и плодородный слой почвы (100 – 150 мм).

Далее выполняют следующие действия:

1. С помощью шнура и колышков переносят план свайно-винтового фундамента на участок.
2. В точках разметки угловых опор садовым буром делают приямки глубиной 300 мм.
3. Правильность построения прямоугольников разметки проверяют равенством диагоналей между противоположными углами, измеряя их шнуром.
4. На прямых участках линий разметки под опоры тоже бурят приямки. Диаметр приямка должен быть таким, чтобы винт плотно входил в него. Это нужно для точной корректировки изначального вертикального положения ВС.

Как правильно вкрутить?

Подготовив свайное поле, переходят непосредственно к монтажу свай. Для того, чтобы самому правильно закрутить опоры можно применить один из трех способов:

• В процессе установки участвуют 2 человека. Один, продев рычаг в монтажное отверстие, вращает сваю вокруг своей оси, а второй удерживает двумя руками опору в вертикальном положении. Такой способ эффективен при глубине заложения фундамента не более 1,5 м и диаметре ствола 57 мм.
• ВС монтируют три человека. Два работника, вдев отрезки труб в верхний конец сваи с противоположных сторон, двигаются вокруг по часовой стрелке. Третий работник контролирует ровное вхождение сваи перпендикулярно горизонту.
• Третий способ — это применение монтажного оголовка, который надевают на верхушку трубы и фиксируют отрезком трубы через монтажные отверстия ствола опоры. По обеим сторонам оголовка сделаны петли из арматуры, которые позволяю продеть сквозь них трубы-рычаги любой длины и диаметра.

  Это позволяет значительно увеличить вращательные усилия и сократить время монтажа. Для контроля вертикального положения опоры на ствол крепят магнитный уровень. Работник, глядя на положение пузырька прибора, усилием рук выправляет положение сваи относительно горизонта и вертикали.

Обрезка

По окончании завинчивания приступают к обрезке свай:

• выбирают самую короткую опору и ниже её отверстий делают отметку с помощью лазерного нивелира;
• отметку надземной высоты ствола переносят на все опоры с помощью того же нивелира;
• выравнивание высоты СВФ относительно горизонтальной плоскости производят спиливанием частей труб выше отметки угловой шлифмашиной.

Бетонирование

Процедура осуществляют следующим образом:

• заливают полости свай бетоном М 300. Его готовят в растворомешалке или ручным способом в подходящей ёмкости. В ёмкость засыпают цемент М 400 – 500, песок и щебень в пропорции 1:2:2;
• в процессе перемешивания постепенно добавляют воду до получения жидкой тестообразной однородной массы;
• для быстрой заливки без потерь в опору вставляют самодельную лейку, свёрнутую из куска жести;
• по мере заполнения ствола бетон уплотняют отрезком арматуры, выдавливая из него воздух.

На верхние концы ВС надевают оголовки и приваривают их к сваям с помощью электросварки. На площадки оголовков укладывают металлопрофиль ростверка. Далее приступают к монтажу перекрытий и стеновых ограждений.

Устройство винтового фундамента

Фундамент на винтовых сваях используется при строительстве легких построек, вспомогательных помещений. При возведении тяжелых жилых домов использовать такой тип не рекомендуется.

Инструкция по монтажу винтовых оснований следующая:

Схема размеров винтовых свай.

Выбор места. При определении с местом строительства необходимо убедиться в том, что в местах устройства фундамента не проложены инженерные коммуникации (кабель, трубопровод и пр.).Разметка плана фундамента.

Разметка выполняется согласно проекту дома, где также указаны все данные об основании, его размерах и конфигурации. Все отметки необходимо выполнять с максимальной точностью, допуская погрешность по любому измерению не более 2 см.Ввинчивание свай. Осуществляется это следующим образом.

В месте расположения опоры делается небольшое углубление (примерно 15-25 см). В подготовленную яму устанавливается свая. В отверстие опоры вставляется лом, диаметр которого не более 3 см, далее устанавливается труба с квадратным сечением, образуя своего рода рычаг.

Для рычага лучше всего использовать металлическую трубу с сечением 50х50 мм и длиной 3-3,5 м. Длины рычага — 2-3,5 м с каждой стороны. Причем чем длиннее труба, тем проще будет крутить рычаг и тем глубже зайдет свая.

Ввинчивание опоры осуществляется при помощи круговых движений, совершаемых вокруг ее оси. За один оборот опора должна уходить в землю примерно на 20 см. Во время процесса нужно постоянно следить за ровным положением элементов фундамента.

При необходимости проводится выравнивание опоры. Следить за ровностью следует сразу, при вхождении опоры, т. к.

с каждым новым витком придать нормальное положение фундаменту будет все сложнее. Проверяется точность установки строительным уровнем или отвесом. Допустимое отклонение от оси — 1-2 градуса.

Если при ввинчивании свая не заходит в землю, а только рыхлит почву, то следует углубить яму до 50 см.

И при установке опоры нужно увеличить вертикальную нагрузку, для чего на рычаг дать дополнительную нагрузку. Как только опора зацепит грунт, нагрузку можно снимать. Закручивать сваи лучше при помощи трех или пяти человек.

Винтовые опоры ввинчиваются на глубину, предусмотренную проектом. Но она должна быть не менее 1,5-1,8 м и достигать плотных слоев почвы.

Все винтовые сваи вкручиваются вышеуказанным способом. После того как они все будут установлены, их следует подрезать болгаркой.

Это делается для того, чтобы они были одинаковой высоты. Для ровности обрезки используется строительный уровень. Рекомендуется оставлять винтовые сваи высотой до 50-60 см от земли.

Следующий этап — бетонирование винтовых свай.

Это необходимо сделать, чтобы придать опорам дополнительную прочность и надежность. Кроме того, из полости выгоняется лишний воздух. После данной процедуры фундамент сможет выдержать большую нагрузку, исключается возможность деформаций и крена опор.

Для засыпки в сваю следует брать цементно-песчаную смесь или бетонный раствор. Средний расход на одну сваю — 0,02 куб. метра раствора или 35 кг цементно-песчаной смеси.

Заключительный этап — приваривание оголовков и изготовление обвязки брусом. Брус можно заменить швеллером. В этом случае делать оголовки не нужно, что позволяет сэкономить на возведении фундамента.

При изготовлении свайного фундаментазапрещаются следующие действия:

• подгонка свай под уровень при их завинчивании. В дальнейшем при эксплуатации фундамент может не выдержать нагрузки и просесть;ввинчивание опор под углом по отношению к оси более чем 2 градуса;удлинение свай, которые при были криво закручены;ввинчивание свай на глубину менее 1,5 метра;изготовление углублений под опоры глубиной более 50 см;использование свай с поврежденным антикоррозионным покрытием.

Если соблюдены все эти правила и инструкция по монтажу свай, то можно получить устойчивое основание под постройку, которая прослужит долго и надежно.

Несущая способность и долговечность свайного фундамента зависит от соблюдения технологических требований строительства и правильно произведенных расчетов. Среди прочих параметров рассчитывается и расстояние между сваями фундамента.

Строителей-новичков слово «расчет» пугает. Но для индивидуального строительства эту процедуру упростили настолько, что с ней может справиться и школьник, умеющий правильно оперировать арифметическими действиями.

Размещение винтовых свай в плане

Целостность дома помогут сохранить правильно расставленные опоры.

С их помощью нагрузка равномерно будет распределяться под площадью застройки, в связи с чем удастся избежать нежелательных просадок. Дом со сложными контурами в плане требуют особого внимания, особенно углы и места сопряжения стен. Установка под ними винтовых свай является обязательной.

Схемы размещения свай зависят от конструктивных особенностей дома. Существует четыре типа их расположения в плане:одиночное – под вертикальными стойками каркасного дома, в угловых точках, под несущими стенами (равноудалено с шагом не более 3 метров);ленточное – под несущими стенами, но, в отличие от одиночных винтовых свай, с укороченным шагом, доходящим нередко до 0,5м. Расположение опор в виде ленты позволяет фундаменту принимать и распределять более существенные нагрузки;кустовое – под тяжелыми одиночными или групповыми конструкциями, а также под массивным оборудованием.

Шаг, в этом случае, значения не имеет, так как винтовые сваи в месте установки могут размещаться слишком близко в хаотичном порядке.Главное условие – они должны присутствовать по всему периметру и площади плитного ростверка небольших размеров, требующегося для монтажа, к примеру, тяжелой несущей колонны каркасного здания;сплошное, называемое свайным полем. Опоры заполняют всю площадь под фундаментной плитой с шагом около одного метра. Такое размещение винтовых свай в плане практикуется при проектировании тяжело нагруженных объектов или при строительстве на грунтах со слишком слабой несущей способностью.Для частных домов и небольших строений используются, как правило, первые два типа расположения винтовых свай.

Преимущества винтовых свай

В отношении веса каркасных домов железобетонные винтовые сваи обладают избыточной несущей способностью, поэтому нецелесообразно переплачивать за дорогие конструктивные элементы и аренду оборудования для их вкручивания. Металлические винтовые сваи намного проще в монтаже и способны удерживать вес каркасного сооружения.

Положительные характеристики

1. Дешевизна.
2. Простой монтаж.
3. Быстрое возведение.
4. Разнообразие моделей.
5. Достаточная несущая способность.
6. Ремонтопригодность.
7. Возможность строительства на склонах.

Какие выбрать?

В зависимости от геологических условий и особенностей проектной конструкции выбирают модель винтовых свай. Определяющие характеристики опорных элементов:

• ширина лопасти;
• диаметр столба;
• длина трубы;
• тип наконечника;
• толщина металла.

Для каркасных домов с несущей нагрузкой 5–9 т используют винтовые сваи диаметром 108 мм и толщиной трубы 4-5 мм. Вес построек в несколько этажей может достигать 14 т, тогда выбирают стержни с размером сечения – 133 мм. В большинстве случаев подходят сваи со стандартным размером лопастей – 250–300 мм.

Как рассчитать?

На какую глубину закручивать винтовые сваи? Минимальная глубина закладывания свай рассчитывается исходя из уровня промерзания почвы. При этом наконечник опоры должен упираться в твердый несущий пласт. Для этого на этапе геологических исследований анализируют состав почвы и высоту слоев.

Например, в преобладающей части московского региона глубина промерзания грунта равна 1,5 м, тогда как в северных – этот показатель составляет 2,4 м. Это значение принимается за глубину фундамента.

Высота свай рассчитывается исходя из таких показателей, как:

• высота снежного покрова зимой;
• температурный режим в помещении;
• уровень подземных источников;
• вероятность подтопления;
• тип рельефа на участке.

Минимальна высота свай – 20 см, но на практике этот показатель редко опускают ниже 30 см. уровень цоколя подбирают индивидуально в зависимости от исходных условий.

Определяясь с моделью силового элемента, выбирают сваи с запасом по длине минимум в 0,5 м, чтобы было удобно выровнять высоту фундамента по горизонтали. Чаще всего для строительства каркасных домов используют стандартный типоразмер опор – 108х300х2500 мм.

Как рассчитать расстояние между сваями? Шаг между ближайшими силовыми элементами рассчитывают, основываясь на потребности в опорах. Сваи обязательно устанавливают в местах, где сооружение оказывает максимальную нагрузку на почву: под углами и точками пересечения несущих стен.

Если расстояние между столбами превышает 3 м, то посередине устанавливают промежуточные опоры. Рекомендованный шаг для винтовых свай – 1,5–2,5 м.

Особенности расчета

Определяясь с шагом винтовых свай, следует соблюдать разумные доводы. Слишком большое расстояние между опорами приведет к просадке дома, а маленькое – к перерасходу материальных средств. В связи с этим, специалисты рекомендуют выполнять расчет, учитывающий:

• фактическую массу надземных конструкций и отделочных материалов;
• примерный вес мебели и оборудования, включая коммуникационные системы;
• снеговые и ветровые нагрузки;
• несущую способность грунта (точное значение принимается по расчету);
• технические характеристики винтовых свай;
• коэффициент запаса.

Полезная нагрузка при расчете шага установки свай определяется по соответствующим СНиП или техническим условиям. К примеру, для одноэтажного жилого дома она составляет около 150кг, приходящихся на квадратный метр площади. Показатели снеговых и ветровых нагрузок принимаются по справочникам, в зависимости от региона строительства объекта. А коэффициент запаса, как правило, составляет 1,1-1,25.

Сам расчет требуемого для фундамента количества винтовых опор достаточно прост. Их число и линейные размеры несущих стен в плане оказывают влияние на шаг установки свай. Суммарная нагрузка делится на несущую способность одной металлической опоры. В результате получается требуемое число свай, которые с равным шагом распределяются по периметру ограждающих конструкций дома.

Другой вариант расчета сводится к определению усилий, воздействующих на один погонный метр ростверка. Для этого общая нагрузка делится на длину всех несущих стен, после чего полученный результат еще раз делится на несущую способность выбранных винтовых свай. В итоге получается число опор, требуемых для поддержания одного метра обвязки, находящейся под нагрузкой. Дальнейший расчет сводится к тому, чтобы узнать, с каким шагом следует устанавливать сваи, чтобы фундамент смог выдержать расчетные усилия. Такой способ предназначается для массивных строений.

Несущая способность металлических винтовых свай указывается производителем в технической документации. С приблизительными параметрами можно ознакомиться по таблице.

Следующим после расчета этапом является схематичная расстановка винтовых свай в плане фундамента. Как отмечалось ранее, они в обязательном порядке должны присутствовать в углах, под колоннами и в местах сопряжения несущих стен. Остальные сваи распределяются равномерно между основными опорами. Таким образом выясняется точный шаг между винтовыми сваями.

Наглядные вычисления

Для примера можно взять расчет одноэтажного дома из бруса размером 6*6 метров. Объем древесины вычисляется в зависимости от толщины стен и высоты строения, с учетом крыши. Допустим, что он составляет 20 тыс. кубометров. Число умножаем на вес одного куба древесины (в нашем случае – 800кг). В итоге получаем общую нагрузку 16 тонн. Сюда прибавляем вес кровельных и отделочных материалов (допустим, 2 тонны).

Далее определяем:

• полезную нагрузку – 36м2*150кг/м2, что составляет 5,4 тонны;
• снеговую нагрузку – 36м2*120кг/м2, что составляет 4,32 тонны.

После суммирования получаем цифру – 27,72 тонны, которую умножаем на коэффициент запаса – 1,1. В результате, при расчете количества винтовых свай используем показатель нагрузки – 27,72*1,1=30,492т. Приняв за основу сваи диаметром 89мм с расчетной нагрузкой 2 тонны, получаем минимальное число свай – 30,492/2=16 штук, которые равномерно распределяем по внешнему периметру дома. Дополнительные опоры могут устанавливаться, к примеру, для половых лаг.

Для двухэтажного дома полезная нагрузка увеличивается вдвое.

Приведенный расчет не является точным. В каждом конкретном случае возникают дополнительные усилия, появляются внутренние несущие конструкции, столбы, оборудование и т.д. Нередко отделочные материалы значительно увеличивают массу дома. Все нюансы должны учитываться в индивидуальном проекте, устанавливающем шаг фундаментных опор.

Сбор информации для проектирования

Несущая способность винтовой сваи

Критически важными показателями, влияющими на количество необходимых опорных элементов, являют несущая способность грунтов и действующие на фундамент нагрузки.

Теоретический расчёт свай по грунту

Для проведения анализа проводят разведочные выработки грунта в месте строительства. Согласно п.5.5. Свода Правил если нагрузка на куст свай будет превышать 3 Нм, то шурф бурят на глубину 5 метров ниже опорного конца.

На лёгких грунтах — насыпных, песчаных, слабоглинистых и набухающих — бурение проводят до подстилающих плотных пород, на которые будут опираться сваи.

Для самостоятельного расчёта количества опор «по грунту» произвести не всегда возможно, для этого надо обладать инженерными знаниями.

Формула выглядит так: F = Yc * (Ycr * R * A + U * ∑ Ycri * f * l).

Обозначения параметров:

• F — несущая способность;
• Yc, Ycr, Ycri — коэффициенты из таблиц Свода Правил;
• А — площадь опоры;
• U — периметр стенок сваи;
• F — сила трения боковых стенок;
• R — несущая способность грунта, полученная по таблице или в результате натурных испытаний;
• L — длина сваи.

Подставив требуемые значения в формулу, вычисляют, какую нагрузку способна выдержать одна опора.

Инструментальное измерение параметров грунта

Существуют способы опытным путём определить несущую способность грунтов.

Метод статических нагрузок заключается в проведении следующего комплекса работ:

1. На стройплощадке устанавливают пробные стойки фундамента, выдерживают время для набора прочности, если свая буронабивная.
2. Прикладывают к опоре нагрузку от ступенчатого домкрата.
3. Точными измерительными приборами замеряют усадку после приложения нагрузки.
4. По специальному алгоритму и таблицам вычисляют несущую способность.

По опыту строителей такой способ считается наиболее точным.

Метод динамических нагрузок предусматривает ударные нагрузки на контрольную сваю с одновременным замером усадки основания после каждого воздействия. По результатам получают искомую величину максимальной возможной нагрузки.

Зондирование с помощью пробной сваи и установленных к ней датчиков позволяет получить данные по сопротивлению каждого слоя грунта, если они неоднородные.

Вычисление нагрузки

Нагрузка стен и перекрытий на фундамент

Полную нагрузку на фундамент определяют расчётным путём.

Складывают:

• массу свай и ростверка;
• вес стен, перекрытий, кровли;
• снеговую, ветровую и эксплуатационную нагрузку.

Удельные веса строительных материалов можно получить из справочников и данных производителей.

Снеговая нагрузка принимается по результатам многолетних наблюдений в регионе постройки. Значения отражены в строительных справочниках.

Для регионов с сильными ветрами давление потоков воздуха составляют значительные величины. Пренебрегать ими при расчётах нельзя, особенно для крыш с крутыми скатами.

Под эксплуатационной нагрузкой понимают массу людей, проживающих или находящихся в доме временно. Добавляют вес предметов мебели и бытовых электрических и сантехнических приборов.

3.2. Заливка скважин. Армирование свай фундамента

Перед заливкой бетоном каждая из скважин армируется. Арматура раскладывается продольно по всей длине сваи. Для каждой из столбовых опор достаточно 4-6 прутьев диаметром 12-10 мм. Для придания устойчивости каждая из арматур предварительно сваривается между собой проволокой. Получается своеобразный каркас (закладная), который вставляется в подготовленную скважину. Арматура обязательно должна выступать над сваей – ее длина должна быть такова, чтобы сцепление с ростверком было достаточным. Расстояние от стен скважины (в случае установки опалубки – от стен опалубки) до прута – не менее 5 см.

Во избежание появления воздушных карманов бетонирование должно осуществляться послойно по 25-30 см. Каждый последующий слой плотно утрамбовывается лопатой-штыковкой или вибратором. Чтобы не допустить швов на стыках, заливка каждого последующего слоя производится до высыхания предыдущего.

Варианты размещения свай и их назначение

Правильное размещение свай – основа целостности и долговечности фундамента и всего строения. При расстановке опор, согласно оказываемой нагрузке, удается избежать критических зон, угрожающих просадке свай и отдельных частей дома. Если здание обладает сложными контурами, размещение опор требует особого внимания.

С этой целью разработано несколько основных методик.

• Одиночное размещение. Сваи устанавливаются под опорами каркасных конструкций, в угловых стыках стен и под всеми несущими элементами. При этом их интервал не может быть более 3 метров.
• Ленточное размещение. Сваи располагаются под несущими стенами с тем отличием от одиночного типа, что интервал их расположения заметно уменьшается и часто составляет всего полметра. Такая методика используется при необходимости выдерживать большую нагрузку (например, тяжелый 2-х или 3-х этажный дом).
• Кустовое размещение. Такой тип необходим для поддержания тяжелых одиночных или групповых конструкций. Определенного шага для этого типа нет, так как часто сваи размещаются близко друг к другу в хаотичном порядке, соответствующем оказываемой нагрузке. Их размещение напрямую зависит от расчета зон давления. Единственное условие – элементы должны присутствовать по всему периметру и площади плитного фундамента, для которого они являются опорами.
• Сплошное размещение или свайное поле. Опоры устанавливаются повсеместно под площадью плитного фундамента, шаг – примерно 1 метр. Такая методика используется для массивных строений или на грунтах со слабой несущей способностью.

При строительстве стандартных каркасных частных домов, не отличающихся огромной массой, практически всегда используется одиночное или ленточное размещение свай.

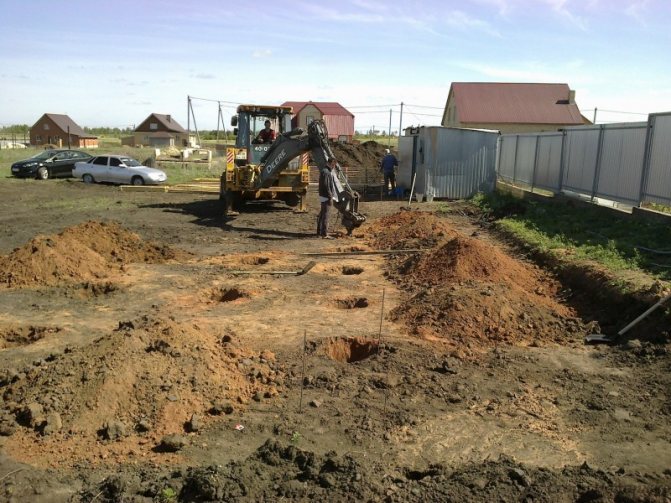

3.1. Разметка и бурение скважин под сваи.

После расчистки и выравнивания участка на месте будущего фундамента делается разметка: с помощью натягивания нитей определяется на местности местоположение внутренних и внешних границ ростверка. Опоры, к которым крепится натянутая разметочная веревка, лучше вывести за периметр будущего фундамента, так, чтобы углы будущего фундамента образовывались в местах пересечения натянутых нитей.

Далее, место каждой опоры обозначается с помощью арматуры или деревянных кольев. Можно просто сделать небольшую лунку на месте будущей сваи и пролить ее водой: своего рода «маркер». Сваи обязательно устанавливаются по всем четырем углам будущего фундамента, а затем от каждого угла отмечается необходимое расстояние до следующей, при этом опоры обязательно должны устанавливаться в месте пересечения стен.

Слишком часто расставленные опоры значительно увеличат материальные затраты на их возведение. Редкое же их расположение может привести к существенной деформации ростверка, а затем и к появлению трещин в несущих стенах.

После завершения работ по разметке будущих свай, строительная нить, служившая разметкой границ будущего ростверка, убирается с опор, и производятся работы по бурению скважин под сваи.

Выбор свай

Для устройства СВФ на приусадебном участке следует приобретать сваи отвечающие условиям их монтажа.

Какие лучше всего подходят для частного строительства?

Разные производители руководствуются своим ТУ при изготовлении винтовых свай. Они могут быть оснащены одной, двумя и более лопастями, быть различной длины. Для строительства дачных домиков, гаражей и других подсобных сооружений используют ВС диаметром 89 – 133 мм с одной или двумя лопастями.

Как проверить качество элементов?

При покупке винтовых свай нужно обращать внимание на антикоррозионную обработку ствола и лопастей. Надо провести ребром монеты по поверхности опоры

Если не проявится белый цвет металла, то покрытие считается качественным.

Для приусадебного строительства используются стандартизированные винтовые сваи, у которых вылет лопастей взаимосвязан с диаметром ствола. На нижней картинке видна пропорциональная зависимость этих величин.

Любое их несоответствие считается некачественным исполнением фундаментного снаряда и подлежит выбраковке. Толщина стенки трубы должна быть не менее 4 мм.
