Параметры, расчёт, виды и размеры красного кирпича
Содержание:
- Состав
- Классификация кирпича в зависимости от цели использования
- Какие размеры бывают у керамического кирпича?
- Размеры
- Клинкерный декоративный облицовочный кирпич: размеры и характеристики
- Немного о составе кирпичей различного вида
- Какой материал требуется для сооружения печи?
- Технические характеристики
- Белый кирпич: размеры и сферы применения
- Размеры керамического (красного) кирпича
- Виды кирпичных изделий и их стандартные размеры
- Плюсы и минусы силикатного кирпича
Состав
В качестве основного компонента для изготовления используется мелкофракционная глина. Добывают сырьё в специальных карьерах, обязательно используя одноковшовые экскаваторы. Такие машины не перемешивают между собой слои глины, ровно снимая нужный пласт. К основному компоненту добавляют воду, для достижения нужной консистенции и пластичности.
Помимо базового сырья, в состав керамического кирпича часто включаются добавки, для достижения нужной структуры и повышения технических характеристик изделия. В частности:
-
Песок, зола или шлак – помогают снизить вес и минимизировать усадку;
-
Опилки, древесный уголь, торф – выгорающие компоненты, придающие кирпичу пористость;
-
Песчаник, железосодержащая руда – регулируют термическую обработку, облегчают процесс формовки.
Cогласно нормам ГОСТ в керамическом кирпиче не содержится токсичных и химически активных веществ, поэтому материал является экологически безопасным.
Классификация кирпича в зависимости от цели использования
В строительстве различают несколько видов кирпича, в зависимости от области применения.
Строительный или рядовой
Строительный или рядовой кирпич (ГОСТ 530–2007 от 01.03.2008), применяют в обустройстве как внутренних стен зданий, так и наружных. Применять такие разновидности кирпича можно и для строительства дома, но только с последующим утеплением или защитной отделкой фасада. Данный вид кирпича имеет далеко не идеальный вид и может содержать небольшие сколы, которые, впрочем, не влияют на его прочность.
Облицовочный кирпич
Облицовочный кирпич, (другие названия: лицевой, фасадный) — это самый ровный и идеальный материал не имеющий дефектов. Предельно допустимые отклонения согласно ГОСТу составляют не более 4 мм. по длине, 3 мм. по ширине и 2 мм. по высоте. В качестве облицовочного может быть использован, керамический, силикатный или гиперпресованный кирпич.
Среди облицовочного кирпича выделяют две разновидности — это фактурный и фасонный кирпич.
1. Фактурный кирпич, с гладкими или неровными краями (Рваный камень) производят для облицовки фасадов зданий и обустройства заборов. Края такого изделия могут быть, как вальцованными, гладкими так, и без обработки.
2. Фасонный вариант с разными профильными конфигурациями, предназначен для кладки сложных форм вокруг окон, подоконников, арок, столбов, заборов, беседок. Например, фасонные виды строительного кирпича с круглыми краями для углов, прекрасно подойдут для обустройства сложных фасадов зданий, а именно углов.
Гамма цветов облицовочных видов кирпича большая и колеблется от светло-жёлтого оттенка почти до чёрного цвета.
Печной, шамотный кирпич
Печной, шамотный кирпич, это огнеупорное изделие по ГОСТ 390–96, имеет правильную геометрическую форму, зернистую основу и может быть соломенного цвета, с красноватыми или бурыми вкраплениями. Служат они для изоляции и строительства объектов подвергающихся постоянным высоким температурам (печи, камины). Образуя термостойкую оболочку, с функцией защиты печи от прямого огня или раскалённого угля.
Основные качества, которыми должны обладать такие изделия: жаростойкость, высокая цикличность, низкая теплопроводность. Шамот должен выдерживать довольно длительный нагрев и много циклов до температуры в 1000 °C без потерь качеств и своей прочности. Огнеупорный вариант изготавливается необязательно правильной формы, имеются и другие форматы таких изделий (ША-25 и ША-47) – клиновидные.
Клинкерный кирпич
Керамический клинкерный кирпич делается из тугоплавких пластов глины, которые спекаются до образования однородной массы. В выборе глиняной массы как исходного сырья для производства относятся тщательно. Состав глины должен быть чистым и пластичным, в ней не должно быть мела и солей щелочных металлов, ненужных минералов. В процессе термообработки клинкер приобретает высочайшую прочность и хорошую плотность. Малую гигроскопичность и непритязательность к отрицательным температурам. Сланцевая глина обладает подходящим для этого составом, она эластична и тугоплавка.
Данный кирпич имеет множество цветов и текстур. Поэтому применяют клинкерный кирпич для облицовки стен, цоколей, мощения садовых дорожек.
Какие размеры бывают у керамического кирпича?
Керамические кирпичи являются наиболее популярными во всем мире, за что заслужили звание классического стройматериала, из которого возводится большинство построек. Его широко применяют в строительстве многоэтажных и частных домов, а также при возведении промышленных зданий. Он распространен в сфере наружной отделки строений в качестве облицовочного материала. Кроме того, кирпичом отделывают внутренние элементы здания, например камины и печи.
Основные достоинства керамического кирпича:
- устойчивость к морозам;
- влагостойкость;
- высокопрочная структура;
- огнеупорность;
- долгий срок службы;
- устойчивость к большим нагрузкам;
- удобство при монтаже.
Формы и размеры кирпича.
Размер кирпича данного типа составляет 25×12×6,5 см. Такая ширина, длина и толщина считаются наиболее оптимальными с точки зрения укладки стройматериала вдоль и поперек. Чтобы ускорить строительные работы, в период индустриализации стандартные размеры кирпича составляли 25×12×8,8 см. На сегодняшний день такой строительный материал именуется полуторным и у него есть несколько разновидностей:
- пустотелый;
- пористый;
- с дырочками.
В целях увеличения производительности в процессе укладки было налажено производство двойного кирпича. Размер кирпича такого типа превышал ширину стандартного вдвое.
Стройматериал для сооружения зданий сводится всего к трем основным категориям. Но у облицовочного кирпича гораздо больший ассортимент форм и размеров. Это обусловлено тем, что такой материал подчеркивает презентабельность постройки, делая ее наружность индивидуальной и неповторимой.
В качестве облицовочного материала принято применять пустотелые кирпичи, поскольку они проявляют высокую устойчивость к морозам и обеспечивают хорошую тепловую изоляцию. Самым распространенным размером облицовочного материала считается стандартный (25×12×6,5 см).
Сегодня российские строительные рынки предлагают широкий ассортимент керамических стройматериалов для облицовки, среди которых присутствует фигурный кирпич. Такой тип материала позволяет создавать оригинальную наружную и внутреннюю отделку здания любого предназначения, поэтому его популярность растет изо дня в день.
Облицовочный материал имеет стандартную величину. Ширина кирпича составляет 12 см, длина — 25 см, а толщина отличается в зависимости от разновидности:
- одинарный — 6,5 см;
- двойной — 13 см;
- модульный — 8,8 см.
Подбор приобретаемого стройматериала всегда зависит от его назначения. Чтобы сделать правильный выбор и сэкономить денежные средства, рекомендуется проконсультироваться с опытными строителями. Грамотные подсчеты предостерегут вас от нежелательного выбора и переплаты за избыточное количество кирпичей.
Размеры
Оптимальный размер кирпича из глины (красного, керамического) определился исторически.
Его производят уже тысячи лет, в результате отработано идеальное сочетание длин, которое и отразилось в стандарте. Он принят только в прошлом столетии. Предусмотрено три стандартных варианта:
- одинарный — 250*120*65 мм (в кубометре 513 шт);полуторный — 250*120*88 мм (в кубе 379 шт);двойной (керамический камень) — 250*120*138 мм (в кубе 55 шт).Основные размеры красного керамического кирпича
Из особенностей — одинарный кирпич бывает полнотелым, пустотелым. Полуторные и двойные — только пустотелыми, иначе получаются слишком тяжелыми для комфортной работы.
Кроме стандартных есть уменьшенный кирпич. Производят его в Европе, но и к нам он попадает. Его параметры и международное обозначение сведены в таблицу.
МаркировкаРазмер кирпичаРасходDF240*115*52 мм64 шт/м2RF240*115*65 мм54 шт/м2NF240*115*71 мм48 шт/м2WDF210*100*65 мм59 шт/м22DF240*115*113 мм32 шт/м2
Клинкерный декоративный облицовочный кирпич: размеры и характеристики
Клинкерный кирпич во многом схож с керамическим. Но есть между ними определенные различия, связанные с особенностями исходного сырья и температурных режимов для обжига. Для того чтобы сделать клинкерный кирпич, используют преимущественно среднеплавкие и тугоплавкие глины, так что и для проведения обжига, соответственно, требуются более высокие температуры.
Декоративный облицовочный кирпич можно комбинировать по фактуре и цвету, получая уникальный внешний вид фасада
Результат применения такой технологии – более прочный облицовочный кирпич, который характеризуется минимальным уровнем водопоглощения, и превосходно противостоит воздействию всевозможных внешних факторов. Такие характеристики позволяют использовать его не только для оформления стен дома, но и как облицовочный материал для цоколя фундамента, мощения дорожек и возведения ограждений.
Но есть и показатели, по которым клинкерный кирпич уступает керамическому. Например, это касается теплопроводности, которая в данном случае несколько выше. Правда, этот недостаток компенсируется за счет того, что материал характеризуется высоким уровнем устойчивости к появлению трещин в результате воздействия низких температур.
Расцветки и фактуры клинкерного кирпича могут быть настолько разнообразными, что можно столкнуться даже с понятием «коллекций», которые предлагают своим покупателям различные производители. Что же касается размеров клинкерных кирпичей, то здесь можно встретить самые разнообразные варианты.
Стандартный размер декоративного кирпича может иметь следующие параметры – 250х120х65 мм, 250х90х65 мм и 250х60х65 мм. Как видно, высота кирпича может изменяться, а вот длина и ширина кирпича остаются неизменными. Исключение составляют разве что удлиненные элементы, параметры которых составляют 528х108х37 мм.
Размеры облицовочного кирпича
Немного о составе кирпичей различного вида
Керамические, силикатные и гиперпрессованные изделия в равной степени пользуются популярностью среди частных застройщиков. Поэтому, данные материалы являются объектом пристального внимания и всестороннего обсуждения. Начнем обзор со знакомства с изделиями: рассмотрим их состав, свойства и основные классификации.
Изделия из глины
Основой для изготовления керамических изделий является глина. Проблем с ее добычей не возникает, так как распространенность ее – повсеместна. Однако, месторождение и химический состав данного сырья ложатся в основу применения глины при производстве тех или иных изделий.

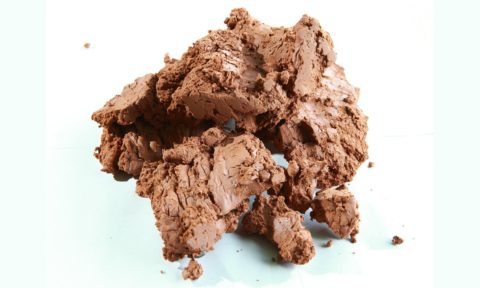

Глина, используемая для изготовления кирпича
Как и любой другой материал, глина обладает определенным набором свойств, на который изготовители обращают особое внимание. Выделить стоит следующие характеристики:
Выделить стоит следующие характеристики:
- Пластичность глины указывает на ее способность видоизменять форму и при этом не разрушаться. На основе данной способности выделяют высоко-, средне-, умеренно- и малопластичную глину.
- А вот способность, которая отвечает за сохранение пластичности, при условии добавления непластичного включения называют связующей.
- Уровень спекаемости определяет возможную температуру, при которой изделие твердеет до каменного состояния. Низкотемпературная глина твердеет при температуре до 1000 градусов. Среднетемпературная – 1000-1300, высокотемпературная, в свою очередь, твердеет при температуре более 1300 градусов.
- В соответствии с уровнем огнестойкости выделяют тугоплавкую глину, легкоплавкую и глину, обладающую высоким уровнем огнеустойчивости.
Состав кирпича керамического также включает:
- Химические добавки;
- Пластификаторы;
- Песок.
Химический состав смеси для производства кирпича
Пластификатор добавляется с целью повышения уровня пластичности смеси.
А вот добавки могут носить различное предназначение, в зависимости от того, к какой группе они относятся:
- Специальная добавка регулирует температуру при обжиге материала.
- Выгорающая добавка способна оказывать влияние на пористость, несколько увеличивая ее. При этом плотность изделий соразмерно уменьшается.
- Отощающие добавки облегчают формовку и понижают уровень усадки изделий.
Пластификаторы – добавки в смесь
Изделия силикатные
Из чего состоит кирпич силикатный? Его состав кардинальным образом отличается. Основными составляющими являются: песок, известь и вода.
Состав силикатного кирпича и влияние его на показатели свойств
Помимо вышеуказанных компонентов, также могут присутствовать:
- Диоксид титана. Данная составляющая способна влиять на сохранение белоснежного цвета изделий в течение долгого периода времени;
Диоксид титана
- При помощи красителей изделиям могут придавать различные оттенки;
- Те или иные вторичные продукты промышленности способны повышать свойства морозостойкости кирпича. Также с их помощью можно влиять на соотношение показателей плотности и теплопроводности.
- Дорогостоящие виды изделий популярных брендов могут содержать в своем составе белый или портландцемент, а также полимеры на основе винилоароматического спирта или метакрилата.
- Нередкой добавкой является шлак.
- А вот для того, чтобы придать изделиям кофейный оттенок и при этом увеличить теплоэффективность, можно использовать керамзитовый песок.
Керамзитовый песок
Преобладание тех или иных компонентов в составе может значительно варьироваться:
- известково-песчаные кирпичи изготавливаются на основе песка и извести;
- известково-шлаковые – на основе извести и шлака;
- известково-зольные характеризуются преобладанием извести и золы.
Кирпич из мелкозернистого бетона
Гиперпрессованный кирпич изготавливается, в основном, из отходов и шлаков:
- Применяются отходы асбестоцементных заводов, металлургических предприятий, теплоэлектростанций.
- Примерно 10% от всего состава – это смесь цемента, воды и извести.
- Остальные компоненты — мрамор, травертины, доломиты, ракушечник и так далее.
Какой материал требуется для сооружения печи?
Иногда с настоящим печным кирпичом могут путать красный полнотелый керамический камень. Его производят, перемешивая красную и синюю глину, добавляя песок, а после подвергают массу обжигу. Он может выдержать температуры не более 800 градусов по Цельсию, поэтому стенки печей будут быстро разрушаться (горение дров происходит при 900 градусах Цельсия).
Настоящий печной кирпич есть четырех видов:
- основной — смесь извести и магнезии, больше используется в металлургии;
- кварцевый — песчаник, кварц, с добавлением красной плотной глины;
- углеродистый — из прессованного кокса, предназначен для строительства доменных печей;
- шамотный — огнеупорный материал, он состоит на 70 процентов из огнеупорной глины, универсален в использовании, стоек к химическим воздействиям.
Технические характеристики
Стандартом определены марки прочности, морозостойкость и класс плотности. Марки прочности отображают нагрузку, которую может вынести материал. Расшифровать эту величину просто. Цифра, которая идет за буквой «М» — это количество килограмм на сантиметр квадратный, которые материал выдерживает без разрушения. Пример: М150 обозначает, что керамический кирпич этой партии выдержит нагрузку в 150 кг/см².
Марки прочности | Керамического кирпича | М100, М125, М150, М175, М200, М250, М300 |
Керамического камня | М300, М400, М500, М600, М800, М1000 | |
Клинкерного кирпича | М25, М35, М50, М75, М100, М125, М150, М175, М200, М250, М300; | |
Кирпич и камень с горизонтальными пустотами | М25, М35, М50, М75, М100 | |
Морозостойкость | F25, F35, F50, F75, F100, F200, F300. |
Указаны марки прочности и морозостойкость для керамического камня и кирпича.
Морозостойкость обозначается буквой F и цифрой. Цифра отображает количество циклов замерзания/размораживания, которые не вызывают изменения характеристик и внешнего вида. Например, F50 — 50 циклов замерзания и размораживания. Для внутренних перегородок в отапливаемых зданиях морозостойкость можно брать невысокую — все равно будет поддерживаться положительная температура.
Теплопроводность и коэффициент теплосопротивления
Класс плотности соотносится со средней плотностью материала, но от плотности зависит также энергоэффективность материала. Чем ниже плотность, тем лучше теплоизоляционные свойства. Но значительно снизить плотность для наружных стен не получится. Они должны нести определенный уровень нагрузки. Поэтому в последние годы кирпичный дом делают с утеплением.
Соотношение средней плотности изделия и класса плотности
Как работать с двумя последними таблицами? В маркировке указывается класс плотности. По этой характеристике можно узнать массу куба керамического кирпича. Она указана в первой таблице. Вторая таблица помогает сопоставить плотность материала и коэффициент теплопроводности кладки из него. Например, класс плотности керамического кирпича указан 1,0. Это значит, что куб должен весить 810-1000 кг, а кладка на минимальном слое клея после высыхания будет иметь коэффициент теплопроводности 0,20-0,24 Вт/(м*°C).
Группы керамического кирпича и блока по теплотехническим характеристикам кладки (при минимальном количестве раствора)
Стоит сказать, что по современным нормам ни один из типов кирпича не дает необходимого теплосопротивления. Разве что толщина стены будет более метра.
Кладка из керамического кирпича в полтора или два кирпича не отвечает современным требованиям по теплопроводности наружных стен
В этом случае выигрывает пустотный кирпич или строительный керамический блок, так как они имеют лучшие характеристики по теплопроводности. Стена будет на пару десятков сантиметров уже — не 147 см, например, а всего 105. Так что, в любом случае стоит рассматривать дополнительное утепление наружных стен.
Вес керамического кирпича
Вес керамического кирпича зависит от плотности и наличия/количества пустот. Точную цифру узнают в сопроводительных документах, и то, разброс в пределах одной партии до 10%.
В характеристиках указан вес кирпича разного типа: кладочного, отделочного, с пустотами и без
Если пользоваться старой терминологией, примерный вес керамического кирпича будет таким:
- Одинарный (тип 1 НФ, размер 250*120*65 мм):
- полнотелый (рядовой, кладочный, строительный) 3,3-3,6 кг/шт;
- рабочий (рядовой, кладочный) пустотелый — 2,3-2,5 кг/шт;
- облицовочный (лицевой, отделочный) пустотелый — 1,32-1,6 кг/шт.
- Полуторный имеет массу (тип 1,4 НФ, габариты 250*120*88 мм):
- полнотелый рядовой — 4,0-4,3 кг/шт;
- пустотелый рядовой — 3,0-3,3 кг/шт;
- лицевой пустотелый — 2,7-3,2 кг/шт.
- Двойной весит (1,8 НФ 288*138*88 мм.) :
- рядовой полнотелый — 6,6-7,2 кг/шт;
- рядовой пустотный — 4,6-5,0 кг/шт.

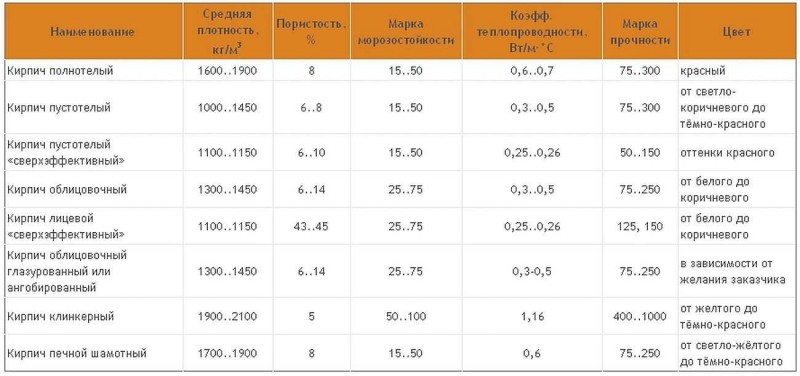

Сравнение характеристик керамического кирпича — пустотного разной плотности, полнотелого
Вес приведем примерный, так как плотность и количество пустот у каждого завода может существенно отличаться. Количество пустот не регламентируется, так что отделочные материалы могут быть легкими.
Белый кирпич: размеры и сферы применения
Белый или силикатный кирпич изготавливается на основе силиката, отчего и получил свое название.
Прочный и легкий материал, который применяется в основном для возведения стен и перегородок. Такой кирпич никогда не используют для кладки фундамента, печей, труб, каминов или цоколей. Стандарт размера белого кирпича: 250х120х88 мм.
Белый силикатный кирпич используется для постройки зданий различного назначения
Знакомый всем нам материал, который, в свою очередь, делится на строительный и облицовочный.
Отдельным видом выделяют печной кирпич. Размер и удобная форма позволяют делать ровную, гладкую кладку без избыточных швов. Стандартный размер печного кирпича — 250х125х65 мм.
Поскольку этот материал применяется для кладки в очень ответственных местах, недопустимо использовать кирпичи даже с небольшим браком. Проверить качество кирпичей несложно – при простукивании огнеупорные кирпичи должны издавать металлический звук. При раскалывании должен рассыпаться на крупные куски.
Некачественный, недожженный материал будет накапливать влагу, что может привести к разрушению конструкции. Печной кирпич стоит дороже обычного, однако он огнеупорный и отлично сохраняет тепло. Размер огнеупорных кирпичей всегда одинаковый.
Огнеупорный кирпич идеально подходит для кладки каминов и печей
Декоративный кирпич применяется для кладки стен, при этом обеспечивая ровную, гладкую поверхность. Его правильная форма позволяет использовать изделие в качестве окончательной отделки стен как внутри дома, так и снаружи. При этом глянцевая поверхность внешних стенок кирпича придает поверхности особый шик.
Именно за эти качества декоративный кирпич нередко называют «лицевой» или «фасадный»
Никаких сложностей в работе с этим видом материала нет, кроме необходимости уделить особое внимание разделке швов. Размер облицовочного кирпича может быть разный в зависимости от вида: одинарный, полуторный или двойной
Оформление фасада с помощью облицовочного кирпича придает строению особой элегантности
Стандарт размера облицовочного кирпича никак не отличается от обычного аналога. Исключения составляют изделия ручной работы. Нестандартные размеры одинарного облицовочного кирпича могут быть 210х100х50 мм, 240х115х52 мм или 210х100х65 мм.
Такие размеры одинарного облицовочного кирпича производят не на заводах, и стоят они на порядок выше. Выпускаются всегда ограниченной серией. Они используются для реставрации старых зданий или реализации оригинальных строительных идей.
Размер полуторного облицовочного кирпича ручной работы также может быть самым разным, например, 240х115х71 мм. Использование кирпичей такого размера смотрится чрезвычайно выигрышно.
Пример реставрации старой кладки с помощью облицовочного кирпича
Двойные облицовочные кирпичи нестандартных размеров бывают в формате 240х115х113 или 190х90х90 мм.
Использовать ли для отделки дома облицовочный кирпич стандартного размера, или приобрести более дорогостоящие материалы ручной работы – решать вам. Однако перед покупкой лучше посоветоваться со специалистом, который сможет разъяснить все нюансы работы с конкретным видом кирпичей.
Размеры керамического (красного) кирпича
При изготовлении керамического кирпича руководствуются ГОСТ 530-2012, действие которого распространяется на изделия, используемые для кладки и облицовки стен.
К ним относятся следующие виды кирпича:
- Нормального формата (одинарный), имеющий форму прямоугольного параллелепипеда с габаритами 250х120х65 мм.
- Полнотелый, количество полостей в котором не превышает 13%.
- Пустотелый, содержащий большое количество пустот разного размера и конфигурации.
- Фасонный, изделие, имеющее форму, отличающуюся от формы прямоугольного параллелепипеда.
- Клинкерный, обладающий особой прочностью, химической стойкостью и способностью противостоять намоканию, который используется в качестве не только несущего, но и декоративного материала.
- Лицевой, выполняющий одновременно функции несущего и облицовочного материала.
- Рядовой, обеспечивающий только эксплуатационные свойства кладки.
Полнотелый.
Пустотелый.
Фасонный.
Клинкерный.
Лицевой.
Рядовой.
При решении строительных задач могут потребоваться кирпичи разного формата. По геометрическим размерам различают изделия нескольких стандартных типов:
- Одинарный 250х120х65 мм;
- Двойной 250х120х138 мм;
- Полуторный 250х120х88 мм;
- Модульный 280х130х80 мм;
- Еврокирпич 250х85х65 мм.
Керамические изделия изготавливаются и принимаются партиями одного типоразмера. Если при контрольных замерах габариты двух и более деталей выходят за диапазон регламентных отклонений от номинала, то вся партия считается браком.
Допустимые размеры по ГОСТ сведены в таблицу.
Размеры кирпича, мм
Таблица 1.
Вид изделия | Обозначение вида | Номинальные размеры | Обозначение размера изделия | ||
---|---|---|---|---|---|
Длина | Ширина | Толщина | |||
Кирпич | КР | 250 | 120 | 65 | 1 НФ |
250 | 85 | 65 | 0.7 НФ | ||
250 | 120 | 88 | 1.4 НФ | ||
250 | 60 | 65 | 0.5 НФ | ||
288 | 138 | 65 | 1.3 НФ | ||
288 | 138 | 88 | 1.8 НФ | ||
250 | 120 | 55 | 0.8 НФ | ||
Кирпич с горизонтальными пустотами | КРГ | 250 | 120 | 88 | 1.4 НФ |
Примечания.
- Отклонения от проектных размеров для любой детали не должны выходить за пределы по длине 4 мм; по ширине 3 мм (для кирпича и камня шириной до 120 мм); по толщине 2 мм (для лицевого), 3 мм (для рядового), 4 мм (для камня).
- Нарушение перпендикулярности соседних граней не может быть больше 3 мм (для кирпича и камня длиной до 30 см).
- Дефект плоской геометрии граней не может быть больше 3 мм (для кирпича и камня), 1 мм (для обработанного методом шлифования камня).
- Расстояние от внутренних полостей до боковой наружной поверхности пустотелого кирпича должно превышать 12 мм, для камня – 8 мм.
- Округлость стыка соседних граней не может быть больше 1,5 см.
- На горизонтальных ребрах предусматривается фаска величиной до 3 мм.
- Конструктивные особенности пазогребневых соединений стандартом не определены.
- Диаметр вертикальных пустот круглого сечения и сторона квадратных вертикальных полостей не должны выходить за максимальный предел 20 мм. Для пустот в виде щелей их ширина не должна быть больше 16 мм.
- Габариты горизонтальных отверстий не регламентированы.
- Размер внутренних полостей полнотелых кирпичей не регламентируется.
- По взаимной договоренности заказчика с производителем не запрещается изготовление доборных элементов и нестандартных деталей. Соотношение их толщины к толщине стандартного керамического кирпича с поправкой на размер соединительного шва (12 мм) должно равняться целому числу.
При оценке качества кирпича обращают внимание не только на его геометрические размеры, но и возможные дефекты. Для строительного кирпича эти требования не так существенны, для облицовочных сортов они нередко являются определяющими
Перечислим допустимые отклонения для основных типов изделий.
Для полнотелого кирпича:
- не более двух повреждений ребер и углов длиной до 1,5 см;
- отклонение от прямолинейности ребер и граней до 3 мм;
- наличие трещины протяженностью до 3 см на боковых ложковых стенках, направленных вдоль ширины кирпича.
Для пустотелого кирпича:
- до одного-двух сколов ребер и углов величиной до 1,5 см, если они не касаются внутренних пустот;
- трещины вдоль всей постели, достигающие ближайших к поверхности пустот;
- по одной трещине на ложковых и тычковых гранях.
Для облицовочного кирпича:
- до одного скола углов на глубину не более 1,5 см;
- до одного скола ребер на глубину до 3 см и длину до 1,5 см.
Цены на материал:
Виды кирпичных изделий и их стандартные размеры
Размеры кирпичных изделий зависят не только от типоразмера, но и от вида строительного материала. Основными видами, востребованными при строительстве жилых домов и возведении промышленных построек, являются:
- красный кирпич;
- силикатный;
- облицовочный.
Красные строительные блоки и их особенности
Красный кирпич – строительный материал универсального назначения, применяемый для возведения фундаментов, наружных ограждающих конструкций и перегородок в доме, заборов.
Красный кирпичные изделия производят на основе глиняных брикетов, которые спрессовывают методом обжига. Размеры и технические характеристики изделия регулируются ГОСТом 530-2007 и составляют (в миллиметрах):
- стандартный формат – 250х120х65;
- утолщенный формат – 250х120х88;
- двойной формат – 250х120х138.
Помимо популярных типоразмеров ГОСТом, предусмотрены и менее востребованные форматы:
- 0,7 НФ с параметрами 250х85х65 мм;
- 1,3 НФ с параметрами 288х138х65 мм.
Строительные материалы «европейского формата» применяют для декоративной отделки окна и других конструктивных элементов фасада.
Силикатный кирпич
Силикатные кирпичные блоки – строительный материал, изготавливаемый на основе силиката, предназначен для возведения несущих наружных стен, перегородок в доме. Модульные размеры белого кирпича – 250х120х65 и 250х120х88 миллиметров.
Силикатные строительные блоки производят двух видов:
- полнотелые;
- пустотелые.
Объемы пустот силикатного блока, так же как и габаритные размеры, регулируются
государственными стандартами. Пустотелые силикатные блоки разделяют исходя из доли объема, диаметра и количества несквозных пустот, имеющих цилиндрическую форму.
Выделяют следующие виды пустотелых полуторных силикатов:
- трех пустотные – доля пустот составляет 15% от объема изделия, диаметр несквозных отверстий – 52 мм;
- одиннадцати пустотные – доля пустот в общем объеме 25%, диаметр – от 27 до 32 мм;
- четырнадцати пустотные – доля пустот варьируется в диапазоне от 28 до 31%, диаметр может составлять от 27 до 32 мм.
Облицовочный кирпич
Для облицовки фасадов применяют лицевой кирпич стандартный размер, которого соответствует традиционному аналогу.
Строительный рынок предлагает несколько видов облицовочных изделий:
- клинкерный;
- керамический;
- гипперпрессованный;
- силикатный.
Клинкерные строительные блоки применяют для отделки фасадов, для возведения декоративных столбов, украшения оконных проемов, с использованием этого вида материала возводят арочные окна. Материал характеризуется плотной гладкой структурой, отменными звукоизолирующими и морозостойкими качествами, устойчив к воздействию влаги, хорошо сохраняет тепло. Клинкер бывает цветным и глазурованным, глянцевым и матовым. Окна и стены фасада, облицовочные клинкерными блоками долго сохраняют привлекательный внешний вид.
Клинкерный облицовочный
Керамические облицовочные изделия способны выдерживать до ста смен природных сезонов, материалу не страшны резкие перепады температур. Кирпич на протяжении долгого времени эксплуатации сохраняет свои первоначальные качества и внешний вид.
Керамический облицовочный
Гипперпрессованный материал изготавливается из известково-цементной смеси, методом полусухого гиперпрессования, с последующей обработкой паром. Материал используется для декоративной отделки фасадов, с его помощью выделяют окна и двери. Существует несколько видов облицовочного материала:
- гладкий;
- ложковый;
- фигурный;
- угловой.
Стандартные размеры гладкого и фигурного гипперпрессованного кирпича составляют 250х120х65 мм. Кирпич ложковый стандартный имеет параметры 250х85х65 мм, угловой и ложковый узкий – 250х60х56 мм.
Гиперпрессованный облицовочный
Силикатный облицовочный кирпич – экологически безопасный морозоустойчивый материал. Лицевой силикатный кирпич поражает многообразием цветовых решений, отличается от своего керамического собрата равномерный тоном окраски по всей площади изделия. Силикатный фасадный материал не используют для облицовки участков, соприкасающихся с грунтом.
Плюсы и минусы силикатного кирпича
Начнем с самых больших плюсов. Силикатный кирпич имеет очень хорошую геометрию, высокую точность размеров. Это значительно облегчает кладку. Второй момент: материал хорошего качества выглядит очень прилично. Самый распространенный — белый цвет. Даже если использовать его, а раствор брать темный, смотрится уже неплохо. Добавление пигмента и заполнителей позволяет получить широкую гамму цветов. Есть еще виды с декоративной поверхностью.
Силикатный кирпич имеет свои плюсы и минусы, но из него строили раньше и строят сейчас
Немалый плюс — высокая прочность и невысокая цена. Хороший силикатный рядовой кирпич примерно на 50-60% дешевле аналогичного керамического. Если сравнивать отделочный силикатный и клинкер, разница будет еще более существенной. В общем, достойный вариант как для возведения стен и перегородок, так и для отделки.
Недостатки
Давайте рассмотрим недостатки, которые имеет силикатный кирпич:
-
Высокое водопоглощение. ГОСТы по силикатному и керамическому кирпичу определяют только нижнюю границу водопоглощения. Причем она одинакова: поглощение влаги силикатом и керамикой должно быть не ниже 6%. Верхней границы нет. По факту, у силикатных изделий этот показатель находится в пределах 8-16%. У керамики ситуация, по крайней мере, не лучше. На самом деле 10-18%, это не так и много. Тем более что намокание силикат переносит без особого ущерба, а влагу одинаково легко поглощает и выпускает. Иначе все гаражи, которые в большинстве своем построены именно из этого материала, имели бы очень плачевный вид. А они выглядят очень неплохо, хотя в гаражах из силикатных кирпичей материал эксплуатируется в очень суровых условиях.
- Тяжелый. Если говорить о полнотелом силикатном кирпиче, то стандартный имеет вес порядка 4 кг ±300 гр (зависит от плотности). Если сравнить с керамикой тех же размеров — это 3,4-3,8 кг. Чуть меньше, но некритично.
- Хуже штукатурится. Это объективно, но с этим можно бороться. Первое — надо правильно подобрать штукатурку, с учетом того, что покрывать она будет силикат, в котором содержится, пусть и гашеная, но известь. Второе — гладкие стенки действительно хуже «держат» штукатурку. Это нивелируется применением штукатурной сетки.
Вообще, идеального строительного материала так и не придумали. Все имеют свои недостатки и силикат не исключение. Но он не так плох. Самое хорошее — технология проста. Если ее придерживаться, качество гарантировано. А хороший силикатный кирпич со временем не теряет прочности. Посмотрите на дома, построенные десятилетиями назад — на них нет высолов. Да, стены стали серыми, но не сыплются и не разрушаются. Да, он «не слишком теплый», но по современным нормам керамический кирпич тоже требует утепления. Так что это тоже не довод. В общем, ситуация неоднозначная
Как обычно, важно выбрать качественный материал, а это, пожалуй, самое сложное
