Размеры, высота и параметры ступеней лестницы по гост

Как рассчитать?

Самостоятельно рассчитать габариты лестницы и спроектировать ее не представляет особой сложности, для этого необходимо знать параметры проступи (специальной ступенчатой накладки) и размеры подступенка. Также важным элементом среди расчетов будет ступенчатый шаг, поскольку от него зависит удобство эксплуатации лестницы и ее безопасность. Как мы помним, гарантом безопасности выступает сумма двух показателей, которая должна равняться 46, идеальное соотношение равняется 29+17. Однако в зависимости от условий монтажа и пространственных параметров соотношение можно изменить в ту или иную сторону.

Другим важным параметрам выступает высота помещения. Это число необходимо поделить на высоту ступени, получившиеся дробные числа впоследствии округляются до целых. В таких случаях, как правило, допускается нестандартное исполнение первой ступени – она носит название подиумной. При помощи нее подступь к ступеням становится более комфортной.

Перед выполнением чертежа необходимо вычислить оптимальные параметры лестницы, исходя из ширины проступи (которая обозначается как b) и высотой ступени (h). Эти показатели необходимо вставить в формулу Блонделя, который взял за основу своих расчетов средний человеческий шаг: b+2h. Минимальным значением выступает показатель в 60 см, а максимальным – 65 см. В среднем он равняется 63 сантиметрам, из этого показателя далее необходимо вычесть высоту подступенка, умноженную на два. Если используется проступь, то необходимо учитывать ее размеры, которые достигают 50 мм.

При работе с чертежом она переносится на плоскость в виде прямоугольника, одна сторона которого является проекцией длины марша, а другая равняется ширине марша. Проекцию можно рассчитать следующим образом: глубина ступеней умножается на их количество.

После проделанных расчетов можно переходить к вычислению длины лестничного марша. Сумма квадратов ширины марша и проекции его длины равняются квадрату длины лестничного полотна. Для получения окончательного результата из этого числа необходимо лишь извлечь квадратный корень. Значение этого параметра зачастую получается нецелым, и как было сказано выше, необходимо округлить получившееся число.

Последним этапом выступает определение наклонного угла лестницы. Для этого берется отношение этажной высоты и длины марша, для этой пропорции вычисляется синус, а впоследствии и сам угол.

На сегодняшний день многие специалисты подробно описывают проектировку лестниц. Можно обратиться к их трудам для того, чтобы выяснить информацию о зависимости ширины и высоты лестничных ступеней, высотности этажа, постоянной ширины проступи и других параметров.

В основном они выделяют несколько типов этажной высоты: от 2250 мм, что соответствует подвальным помещениям, до 3000 мм. Для каждого значения присуще свое количество ступеней – от 12 до 17, высота ступени (118-176 мм) и ширина проступи, соответствующая 260-290 мм.

Вычисление параметров лестницы

Эксплуатация лестницы определяется ее параметрами. При их вычислении учитывают габариты комнаты, возраст жителей, освещение. Разберемся, как вычислить высоту и ширину ступеней на второй этаж в частном доме.

Зачем требуются расчеты

Если не вдаваться в подробности, то рассматриваемое сооружение кажется несложным, но в действительности это не так. Нюансы заключаются далеко не в материалах либо месте размещения и вычислении основных параметров. Главный момент в ходе проектирования – совместить все элементы в одну конструкцию. У ступенчатых сооружений изменение одного параметра приводит к изменению другого. Поэтому главная преследуемая цель в процессе расчетов – создать проект не только красивой, но и надежной, безопасной лестницы.

Данные для составления проекта

Сначала выбирают место, где будет располагаться лестница, после чего выполняют замеры:

• высота проема. Основой является чистовой пол нижнего и верхнего этажей. Полученное расстояние и будет искомым параметром;
• ширина прорези. Ее конфигурация может быть разной;
• промежуток от пола до потолка на нижнем этаже. Знание этого параметра позволит выполнить расчет высоты прохода и в последующем создать правильную конструкцию;
• чертят план первого этажа с обозначением начала лестницы и длины полотна.

Чем более подробный план будет составлен, тем с меньшим количеством нюансов придется столкнуться в будущем.

Параметры проступей

Нога должна помещаться на ступень полностью и не соскальзывать. По ГОСТу минимальная ширина проступи составляет 25-30 см, стандартная высота ступени — 15-20 см. Большие или меньшие параметры сделают пользование лестницей неудобным.

Количество ступеней вычисляется так:

Кс=Вк/Вп, где Кс – количество ступеней, Вк – высота комнаты, Вп – высота подступенка.

Длина пролета определяется таким образом:

Дп=Шп*Кс, где Дп – длина полотна, Шп – ширина проступи.

Ширина полотна

На стадии расчетов важно знать, какой должна быть оптимальная ширина лестницы на второй этаж в частном доме. Исходить нужно из того, чтобы без труда проходили двое взрослых

Для двухуровневого жилья ширину полотна выбирают, как правило, 90-150 см. При большем значении лестница будет громоздкой: потребуется больше как временных, так и финансовых затрат. Малая ширина не позволит занести и вынести габаритные вещи.

Наклон лестницы

У каждой лестницы есть определенный угол наклона. В процессе расчета уклона учитывается промежуток от пола до потолка. Расстояние от нижней ступени до перекрытия должно составлять минимум 2 м. Такое значение обеспечит свободное перемещение человека с любым ростом. Считается, что оптимальный угол наклона лестницы на второй этаж равен 45°.

Сооружение с наклоном в 50-60° отнимет немного места, но будет неудобным.

Перила

По большей части перила служат декором и выполняются из дерева или кованого металла, но о безопасности также не стоит забывать. Выполняются они высотой 90-100 см, что является оптимальным значением. Такие показатели исключают наклон человека при опирании. Зазор между столбиками выбирают одинаковым по всей длине марша. В основном их располагают через каждые 15 см, о чем можно судить по фото.

Лестничный проем

Представляет собой отверстие в перекрытии между этажами, которое должно быть также правильно рассчитано наряду с другими параметрами. Сначала продумывают и выбирают место, где будет располагаться отверстие согласно строительным нормам, при этом учитывают такие параметры:

•  проем должен располагаться между несущими элементами перекрытия;
• полезная площадь верхнего помещения будет уменьшена;
• если лестница ведет к одной комнате, то ширины прореза в 60 см вполне хватит, для нескольких — потребуется ширина минимум 80 см;
• отверстие должно иметь длину минимум 2 м.

Ширина проема для лестницы зависит от ширины лестничного полотна.

Материалы

Материалы, которые задействуют при создании двухмаршевых лестниц, могут быть самые разные:

• металл;
• дерево;
• натуральный камень;
• пластмасса;
• стекло.

Металл часто берется за основу и обшивается декоративными деревянными или пластиковыми панелями. Каменные конструкции выглядят «тяжело» и очень солидно. На даче или в коттедже такие конструкции вряд ли уместны, чаще всего их можно встретить в административных зданиях. Панели из природного камня нередко служат облицовкой для бетонных конструкций. Металлопрофиль может быть идеальным материалом, который позволяет создавать двухмаршевые лестницы самой оригинальной конфигурации.

Чаще всего делают лестницы с применением сварочных работ. При использовании металлопрофиля нет смысла перегружать конструкцию дополнительными элементами. Ступеньки можно делать деревянными. Следует покрыть все узлы конструкции антикоррозийным праймером. Бетонная лестница может быть сделана как с внешней, так и с внутренней стороны здания. Древесина часто является основным материалом как облицовки, так и основой конструкции.

Наиболее популярные виды дерева для создания лестниц:

• сосна;
• липа;
• кедр;
• дуб.

Двухмаршевые лестницы – это наиболее простая конструкция, одновременно она является самой функциональной. Металл надежно можно закрепить с помощью сварочных работ, иногда используются дополнительные крепления. Не так часто используют также стекло (закаленное) и пластмассу. Последний материал используется в тех элементах, где нет больших нагрузок, например, в поручнях.

Размер ступеней лестницы по ГОСТ: каковы параметры

Ступая каждый день по лестницам, редко кто из нас задумывается о том, что сооружение, по которому мы идем, включает в себя множественные расчеты, формулы, параметры и стандарты. Да-да, для того, чтобы нам вот так комфортно шлось, чтобы мы не падали и не разбивали носы, не катились кубарем вниз, инженеры приложили массу усилий, вымеряли все комфортные размеры, собрали все это в единый свод и утвердили на высшем уровне. Называется этот свод «Государственный стандарт» – ГОСТ.

Установив по ГОСТу все параметры, можно сделать расчет наиболее комфортной и безопасной лестницы для вашего дома

Начиная строительство дома или другого архитектурного сооружения, обязательно ознакомьтесь со стандартами ГОСТа. Это поможет вам избежать многих, опасных для жизни ошибок

Обратите внимание на то, что чертеж лестницы имеет множество различных параметров, расчетов и формул

Виды параметров лестницы по ГОСТ:

• Вид лестницы;
• Высота межэтажного сообщения здания;
• Длина марша лестницы;
• Ширина пролета;
• Глубина проступи;
• Ширина шага лестницы;
• Высота ступени;
• Ширина проступи;
• Высота подступенка.

Размер ступеней по ГОСТу и СНИПу

Размер, согласно ГОСТу и СНИПу, определяется, исходя из следующих параметров:

• общий угол наклона лестницы;
• высота ступени;
• ширина лестничного марша.

Существуют стандарты ступеней

При этом используются следующие нормативные документы:

1. ГОСТ 8717.1-84 – устанавливает необходимые нормы для размеров различных элементов лестниц.
2. ГОСТ 23120-78 – определяет требования, предъявляемые к конструкциям, относящимся к маршевым трапам.

Исходя из их содержания, можно выделить следующие габариты, соответствующие общепринятым нормам:

• высота ступени, согласно ГОСТу, должна составлять не менее 12 и не более 25 сантиметров;
• минимальная ширина должна варьироваться в пределах 70-80 сантиметров;
• оптимальной считается конструкция, ширина которой составляет 1 метр;
• ширина ступени лестницы, согласно норме, должна составлять 27-30 сантиметров. Это необходимо для того, чтобы человек мог опереться на конструкцию всей подошвой, и она не свисала с края.

В данном видео вы узнаете, какая должна быть высота ступени:

Согласно СНИП, можно выделить следующие показатели:

1. Высота стандартной ступени лестницы должна составлять не более 15 сантиметров.
2. Погрешность, допускаемая в размерах ступеней одного лестничного марша, не должна превышать 5 миллиметров.
3. Их число не должно быть меньше 3 и не больше 18.
4. Желательно, чтобы количество определялось нечетным числом. Это позволит начинать движение по лестнице и заканчивать его с одной ноги, что очень удобно.
5. Наклон лестницы считается комфортным, если его значения лежат в интервале от 35 до 40 градусов.
6. Ширина ступеньки – не менее 30 сантиметров.

Подробнее о нормах СНИП можно узнать из документов:

• № 2.08.02/89 – правила постройки общественных зданий;
• № 2.08.01/89 – правила постройки жилых помещений.

Некоторые значения могут изменяться в большую или меньшую сторону, в зависимости от того, где будет располагаться конструкция.

Параметры чердачных лестниц

Практически в каждом жилом доме существует чердак, подъем на который также производится с помощью чердачных лестниц. По своей конструкции и параметрам они отличаются от обычных конструкций, которые соединяют два этажа. В основе такой лестницы – компактность. Естественно, это отражается на размерах всех ее элементах. В строительной документации также есть рекомендации по применению оптимально удобных и безопасных размеров ступеней.

Количество подъемных элементов должно быть в пределах 13-16 штук

Важно учитывать, что если длина чердачной лестницы будет более 350 см, обеспечить хорошую жесткость конструкции будет трудно. Ширина ее марша может быть всего 65 см, что и является залогом компактности

Толщина самой ступени может быть 1,9-2 см.

Ориентация на рекомендации ГОСТ помогает создать действительно удобную и безопасную конструкцию. Однако единого документа, который прописывает все нормы, не существует. Поэтому при желании ознакомиться с правилами устройства лестничных конструкций, нужно опираться на соответствующие нормы, прописанные в разных документах. Существует ГОСТ на металлические конструкции, деревянные, железобетонные. Отдельным документом прописывают правила для устройства пожарных лестниц и стремянок, а также для создания ограждения.

Виды

В зависимости от типа самой лестницы, наличия свободного пространства и дизайнерских решений подъем на второй этаж может иметь различное конструктивное исполнение. Встречаются следующие разновидности лестничных проемов:

Круглый проем. Выигрывает внешне своей аккуратностью и очень изящно вписывается в любой интерьер

Он подходит для винтовых лестниц, но здесь важно, чтобы верхние ступени попадали непосредственно под саму окружность.

Прямоугольный вариант – это классическое исполнение для среднестатистических частных домов. Является самым простым в проектировании и последующей отделке

Длина проема в этом случае напрямую зависит от размеров и конструкции лестничного марша.

Полукруглый или овальный проем может применяться для винтовых лестниц, в частности, спиральных с разными оборотами.

Нестандартным считается проем всевозможных форм от трапеции до многоугольника. Это не вынужденная мера, а чаще желание хозяина заполучить неповторимый интерьер или просто полет фантазии дизайнеров – декораторов. Воплотить такую необычную дизайнерскую идею очень сложно, но результат может превзойти все ожидания.

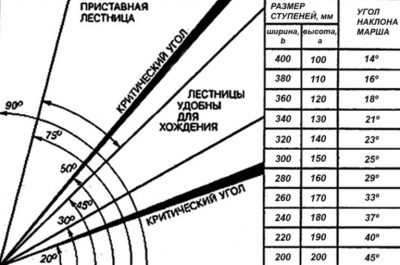

Угол наклона

По слишком высокой лестнице будет трудно передвигаться. По слишком пологой придется делать очень маленькие шаги. Наклон лестницы влияет на количество ступеней. Чем он больше, тем меньше потребуется ступеней. При расчете наклона учитывают расстояние между полом и потолком. Нижняя ступень пролета должна находиться на расстоянии не менее двух метров от потолка. Такая высота позволит свободно перемещаться по маршу человеку любого роста.

Преимущественно, угол наклона делается в пределах 30 – 45°. Такие лестницы наиболее удобны, хотя и занимают достаточно много места.

Марши с уклоном 50 – 60° отнимают мало пространства в помещении, но по ним трудно ходить. Высота ступеней лестницы в частном доме при таком уклоне превышает допустимую норму.

Оптимальный угол наклона 45°. По такой конструкции комфортно передвигаться, она не занимает много места.

Рекомендуемые углы наклона для различных конструкцийИсточник olestnicah.ru

Как выбирается плитка для лестницы на улице: правила

Плитка – относительно удобный материал для отделки. Но любая здесь не подойдет – при выборе надо знать ряд нюансов:

• Если после ремонта осталась пусть даже очень прочная, но настенная плитка, то использование ее для лестницы это не самый удачный выбор – как минимум, она будет скользить.
• Клинкерная плитка обладает всеми нужными свойствами. Низкая гигроскопичность (то есть, отталкивает воду), устойчивость к вредным веществам (например, щелочам и соли), большой выбор цветов и размеров, хорошая стойкость к износу позволяют без проблем использовать ее на лестницах. Если есть вариации, лучше выбирать клинкер, произведенный методом экструзии, он имеет бороздки на «изнаночной» стороне, а, значит, «схватываться» клеем такая плитка будет лучше;

Выбирая плитку для отделки лестницы, важно обратить внимание на ее антискользящие свойстваИсточник seattlehelpers.org

• Керамическая плитка также обладает всеми достоинствами предыдущего варианта, но при выборе нужно посмотреть в документацию и убедиться, что плитка морозоустойчива;
• Выбирая рельефную плитку, подумайте про практичность узора: конечно, это может быть красиво, но любую лестницу придется очищать от мусора и снега. Красота или удобство – выбор за вами.
• Скругленные края это не только красивая «внешность», но и просто практичное решение – такая плитка меньше подвержена сколам.

Установка винтовой лестницы своими руками из металла: чертежи конструкции

Винтовые лестницы из металла могут быть наружного и внутреннего использования. Если металлическая лестница устанавливается снаружи, она должна гармонировать с оконными решетками и входной дверью. В этом случае довольно уместными будут конструкции винтовых кованых лестниц. Если лестница устанавливается внутри помещения, желательно, чтобы ее дизайн поддерживал стиль интерьера. Винтовые лестницы из металла могут быть сборными, литыми, сварными.

При самостоятельном изготовлении винтовых металлических лестниц рекомендуется ознакомиться и воспользоваться готовыми схемами и чертежами конструкций, которые адаптируют под индивидуальные размеры.

Ступени винтовой лестницы нанизаны узкой частью на обсадную опорную трубу

Расчет металлической конструкции

Расчет всех параметров лестничной системы осуществляется с учетом следующих моментов:

• чтобы передвижение по лестнице было безопасным, расстояние между соседними витками винтовой конструкции должно быть не менее 2 м;
• если конструкция является основной и устанавливается в помещении, диаметр проема должен соответствовать размеру 200 см, а длина ступени 80 см;
• несущая металлическая опора должна быть выбрана в виде трубы с диаметром не меньше 5 см;

Современная винтовая лестница из металла и стекла

• ширина проступи (ступени) по средней линии составляет не меньше 20 см;
• если винтовая лестница окружена периметральными стенами, расстояние от поручня до поверхности стены должно быть около 10 см, чтобы при передвижении по лестнице было удобно держаться за поручень;
• не стоит увеличивать угол подъема лестницы выше 45 градусов;
• винтовая металлическая лестница должна иметь качественное и устойчивое ограждение;
• для безопасного передвижения по ступеням наружной лестницы рекомендуется использовать антискользящие покрытия.

Для безопасного передвижения винтовую лестницу лучше оборудовать надежными перилами и антискользящим покрытием ступеней

Решив изготовить металлическую лестницу самостоятельно, необходимо знать, что такая конструкция потребует знаний и опыта работы со сварочным аппаратом. Самостоятельному изготовлению подлежат металлические конструкции винтовых лестниц на второй этаж эконом-класса. Устройство таких лестниц предусматривает крепление ступеней к опорной металлической стойке. Все элементы лестницы готовятся отдельно в комфортных условиях, а в помещении производится сама сборка лестницы.

Металлическая винтовая лестница — вид сверху

Подготовка элементов и деталей лестницы

Все элементы лестничной конструкции предварительно заготавливаются согласно чертежам и схемам:

• трубу несущей стойки обрезают по размеру высоты помещения;
• трубу большего диаметра такого же размера;
• металлический стержень для изготовления больцевых креплений;
• уголок металлический для изготовления ступеней.

Винтовые металлические лестницы, окрашенные в яркие цвета

Из трубы большего диаметра нарезают цилиндры для втулок-гильз, которые будут фиксировать ступени на определенной высоте. Длина втулки должна соответствовать высоте ступени. Втулки-гильзы должны плотно нанизываться на опорную трубу. Если между трубой и гильзой остается небольшой зазор, дополнительно приваривают кольца для уплотнения. После выполнения работ все сварочные швы зачищают.

Металлический уголок нарезают по шаблону ступеней и сваривают из этих элементов каркас для ступеней. К каждой ступени приваривают гильзу-втулку и также зачищают швы. Подготавливают больцы.

Сборная металлическая винтовая лестница заводского изготовления

Винтовые лестницы имеют очень узкую ширину ступени по линии перемещения. Во время движения по такой лестнице нога, которая ступает ближе к центральной опоре, опирается на часть ступени с меньшей шириной. Это может привести к соскальзыванию ноги, особенно при перемещении вниз.

Винтовые лестницы из стекла и нержавеющей стали выглядят легкими и воздушными

Далее производят сборку всех деталей и элементов винтовой лестницы. Одну за другой на опорную трубу нанизывают втулки со ступенями. Когда все ступени будут собраны, их положение выравнивают согласно чертежам, и все части сваривают между собой. Все сварочные швы шлифуют. Металлическую поверхность лестницы обрабатывают грунтовкой и покрывают краской. Каркас ступеней заполняют облицовочным материалом.

Когда лестница со ступенями смонтирована, приступают к установке ограждений и перил.

Для наглядности процесса монтажа можно использовать фото винтовых лестниц на второй этаж в частном доме.

Окрас лестницы гармонирует с цветовым решением интерьера

Маршевые лестницы

Это самый популярный тип лестниц, поскольку они удобные в пользовании, да и технология их строительства отработана в полном объеме. Следует так же отметить, что их довольно просто рассчитать, достаточно определиться с самой конструкцией и ее сложностью. На одном участке лестницы формируют до 15 ступенек, при этом самыми удобными считаются лестницы, у которых 11-13 ступенек. Если в конструкции получается большое количество ступенек, то лестницу разделяют на участки (марши), между которыми формируют площадки. Размеры площадок могут быть различными, но их длина должна соответствовать длине шага (порядка 600 мм). В таком случае по лестнице будет удобно, как спускаться, так и подниматься.

Маршевая лестница с площадкой

Разновидности маршевых лестниц

Любые типы лестниц имеют свои, как достоинства, так и недостатки. Основным недостатком маршевых лестниц считается то, что они занимают достаточно много места. Чтобы лестница не занимала слишком много полезной площади, их делают с поворотами. Как правило, лестницу располагают так, чтобы она проходила по двум смежным стенам, а для экономии места делают поворотные (забежные) ступени. К сожалению, подобный вариант считается весьма травмоопасным, тем более, если в семье имеются дети или пожилые люди. В таком случае лучше сформировать площадки.

В конструкцию маршевых лестниц входят косоуры, то есть балки с запиленными краями, или тетивы, которые представляют самые обычные наклонные балки. Просто крепить ступени к балкам — тетивам несколько сложнее, поэтому требуется особое мастерство. Это связано с тем, что под каждую ступеньку необходимо выбрать (вырезать) посадочное место в виде паза. Чтобы крепление оказалось более надежным, снизу прибивается брусок или крепится уголок. Уголки более надежные, но их применение довольно спорное с эстетической точки зрения, поскольку присутствие в деревянной конструкции деталей из металла, да еще на видном месте не желательно. Поэтому бруски из дерева смотрятся более привлекательнее и понятнее. Если выбрать более толстые бруски для тетивы и для ступенек, то можно обойтись и без дополнительных элементов усиления. Этого можно добиться в том случае, если ступеньки не будут прогибаться под тяжестью человека (взрослого).

Маршевая лестница на тетиврах

Если в конструкции используются косоуры, то собирается такая лестница намного проще и быстрее, поскольку детали крепятся на 2-х или 3-х опорах

Здесь очень важно точно и правильно вырезать косоуры, чтобы конструкция лестницы не пострадала на прочность

Лестница на косоурах

Монтаж маршевой лестницы пошагово

Чтобы сделать лестницу на основе косоуров, придется взять доску толщиной около 80 мм и шириной около 400 мм. Естественно, что лучше воспользоваться клееной доской, поскольку в цельной доске много сучков, которые уменьшают прочность всей конструкции. Как правильно рассчитать косоуры, можно увидеть в видео, при этом сборка подобной лестницы может осуществляться не только, как отдельно стоящая.

КАК ИЗГОТОВИТЬ ЛЕСТНИЦУ СВОИМИ РУКАМИ?

Watch this video on YouTube

Ниже можно увидеть, как собирается лестница на косоурах. В первую очередь следует закрепить опоры в виде столбов, к которым крепятся забежные ступеньки. К опорам сначала следует закрепить верхние косоуры.

Установка опор и верхних косоур

После этого можно установить нижние косоуры. Косоур, который устанавливается возле стены, крепится поверх декоративной доски. Так будет проще убирать лестницу и избавляться от грязи.

Установка нижних косоур

В последнюю очередь крепятся промежуточные косоуры, поскольку в такой последовательности проще соединить все детали конструкции.

Установка промежуточных косоур

После этого приступают к монтажу ступеней, которые должны быть подготовлены – нарезаны по размерам и покрашены. В ступенях засверливаются отверстия под саморезы, после чего их прикручивают к косоурам. Как правило, в таком случае используются саморезы с декоративными шляпками.

Установка ступеней

Следующий этап предполагает крепление балясин, которые сделаны из нержавеющей трубы, с деревянными вставками. Чтобы закрепить балясину, под нее нужно просверлить отверстие, после чего она крепится любым способом, но достаточно надежно, поскольку этот элемент лестницы так же подвергается нагрузкам. Если крепление недостаточно прочное, то через некоторое время они просто расшатаются.

Установка балясин

ЛЕСТНИЦА на ВТОРОЙ этаж за 15 минут На монокосоуре

Watch this video on YouTube

Количество ступеней

Помимо наклона на выбор размеров элементов влияет и количество ступеней. Один марш должен содержать от трех до 16 элементов. Если количество подъемных элементов больше десяти, то рекомендуется сделать маршевую площадку. Желательно, чтобы оно было нечетным. Таким образом, человек будет начинать и заканчивать восхождение или спуск одной и той же ногой, что считается более комфортным.

Если вы желаете найти точное количество ступеней, то следует знать высоту подступенка и высоту конструкции. Последний параметр ищется простым сложением расстояния от пола до потолка с учетом перекрытия. Например, если высота лестницы получилась 300 см, а высота подступенка равна 17 см, то первый размер нужно разделить на второй и округлить. Количество ступеней получится около 17-18.
