Схема электропроводки в квартире: пошаговые примеры разводки, монтажа и подключения

Штробление стен

Для устройства скрытой проводки требуется выполнить штробление стен и потолков. Это довольно трудоемкий процесс, требующий навыков использования специального инструмента и соблюдения определенных правил. В процессе работы происходит выделение большого количества пыли. Поэтому все входы в другие комнаты завешиваются влажной тканью.

Для устройства штроб чаще всего используется болгарка, в которую устанавливается диск с алмазным напылением. Углубления получаются ровными и красивыми. Существенным недостатком является выброс большого количества пыли, от которой не всегда спасают даже респиратор и защитные очки.

Зубило и молоток лучше всего подходят для прокладки штроб в штукатурке. В бетонных или кирпичных стенах практически невозможно сделать канавку. Для работы с такими стенами рекомендуется пользоваться перфоратором.

Наиболее оптимальным вариантом считается штроборез, применяющийся именно для этих целей. По своей сути это модифицированная болгарка с двумя дисками, расположенными на определенном расстоянии между собой. Перемещение по стене осуществляется с помощью специальной платформы. К кожуху предусмотрено подключение строительного пылесоса.

Перед началом работ на поверхностях карандашом отмечаются линии будущей проводки, места установки розеток и выключателей. После этого прорезаются канавки и углубления в отмеченных местах. После укладки проводов и установки розеток выполняется их фиксация гипсом строительным – алебастром.

Составление схемы разводки электропроводки

Схема проводки электрики в квартире имеет собственные индивидуальные особенности. При разработке схемы необходимо учитывать планировку и расположение помещений, а также потребности проживающих здесь людей. В качестве примера рекомендуется рассматривать типовую среднестатистическую квартиру.

Она состоит из нескольких помещений – прихожей, зала, спальни, туалета, ванной комнаты и кухни. Перед составлением схемы, следует точно определиться, какие приборы и оборудование будут устанавливаться в каждом из комнат. При проведении расчетов следует учитывать возможное добавление в дальнейшем новых бытовых приборов и соответствующий рост потребления электроэнергии.
После определения количества потребителей, нужно подсчитать их нагрузку или общую мощность. Все необходимые данные можно найти в технических паспортах изделий. После этого по формуле I=P/U определяется нагрузка прибора в амперах. На основании полученных данных составляется схема электропроводки.

Вначале следует определить количество розеток и места их установки. Для кухни предусматривается три розетки для трех групп потребителей. Из них две розетки обычные – на 16 ампер и одна – силовая на 25 ампер для электроплиты. В ванной комнате нужно запланировать влагозащищенные розетки под водонагреватель и стиральную машину. В зале и спальне рекомендуется устанавливать по две розетки, чтобы не пользоваться удлинителями. Каждая розетка подключается к отдельной линии, что заметно повышает надежность проводки. Линии освещения подводятся к отдельному автомату.

В результате применения данной схемы обеспечивается надежная защита каждой линии от возможных перегрузок, поскольку все они подключены к собственному автомату. Для соединения проводов используются промежуточные распределительные коробки. В качестве дополнительной защиты могут устанавливаться устройства защитного отключения на вводе и на каждой линии проводки.

Безопасность во время электромонтажных работ

При прокладке кабеля следует соблюдать технику безопасности

Во-первых, ни в коем случае нельзя заниматься прокладкой проводов, если они находятся под напряжением – при любом неосторожном движении человек может получить удар током, который может привести к даже к летальному исходу. Поэтому перед проведением работ просто необходимо обесточить провода, лучше всего будет отсоединить их от распределительного щита

И подключать провода к питанию можно лишь после того, как все работы будут проведены и каждый конец каждого кабеля будет подключен к потребителю энергии. Во-вторых, кабели должны обязательно иметь изоляцию — иначе в том случае, если на проводах остались капельки воды, при подключении их к источнику питания может произойти короткое замыкание.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила прокладки кабеля, а также технику безопасности.

Проект электропроводки

Произвести грамотный монтаж электропроводки современной квартиры без заранее разработанной схемы электроснабжения, руководствуясь только сиюминутными решениями возникающих вопросов, невозможно. Реконструкция или установка новой электропроводки должна выполняться лишь после детальной проработки всех требований к новой электросети. Пренебрежение этими рекомендациями не только чревато выходом из строя оборудования, но и опасно для жильцов дома в целом. Поэтому до начала электромонтажных работ необходимо разработать проект электроснабжения квартиры, и решать этот вопрос лучше силами профессионалов.

Профессионально выполненный проект электроснабжения по окончании ремонта станет важным приложением к техпаспорту квартиры и облегчит прохождение согласования. Согласно ПУЭ, система электропроводки квартиры является электрической установкой, а потому её подключение к домовой линии и эксплуатация должны производиться в соответствии с общими для такого оборудования требованиями:

• внутренняя проводка жилья должна быть совместима с внешней электросетью по мощности;
• электропроводка квартиры не должна представлять опасность (пожарную электротехническую) для проживающих в доме людей.

Согласование проекта внутреннего электроснабжения квартиры выполняется в Ростехнадзоре и обязательно в следующих случаях:

• при монтаже электропроводки в новостройке «с нуля»;
• при реконструкции во вторичном жилье имеющейся сети с повышением выделяемой на квартиру мощности.

Контролирующие инстанции при визитах на объект по заявке на подключение его к домовой сети требуют выполненный по всем стандартам проект электропроводки квартиры, и грамотность этого документа — аргумент в пользу соответствия системы электроснабжения всем необходимым требованиям.

Монтаж

Чтобы выполнить разводку ретро-проводки понадобятся:

• распределительные коробки;
• кабели нужного сечения (от 1,5 до 2,5 мм);
• накладные розетки в стиле ретро;
• ретровыключатели;
• достаточное количество фарфоровых изоляторов-роликов.

В отличие от скрытого монтажа, который выполняется до начала отделочных работ, разводка электропроводки выполняется уже поверх обоев, окрашенной или лакированной деревянной поверхности.

Всё необходимое для начала работ

Проектирование — важнейший этап

Электрификация объекта, а особенно, деревянного дома требует строгого соблюдения современных стандартов. Правильный выбор расходных материалов и соблюдение правил монтажа гарантирует безопасную эксплуатацию.

Проектирование лучше доверить специалисту, ведь только он сможет выбрать оптимальное сечение кабеля в зависимости от нагрузок, учтёт другие важные параметры. Проектирование специалистом электромонтажной фирмы — 50% успешного монтажа. Электрик посоветует наиболее подходящие места для установки распределительных коробок, выключателей, розеток.

Специалист посоветует оптимальную схему для подключения оборудования. На поиск подходящей схемы уходит достаточно много времени, но лучше потратить его, сделав проводку безопасной, долговечной и готовой к любым нагрузкам.

Расчёт материалов

Ретро-проводка обходится недёшево. Это связано с высокой ценой комплектующих. Страна-производитель и даже цвет изделия сильно влияет на стоимость. Например, кабель коричневого цвета будет стоить гораздо дешевле, чем синий или золотистый. Те, кто решил использовать комплектующие из Китая, будут разочарованы: даже китайские товары для ретро-проводки стоят достаточно дорого. Наиболее популярны итальянские компании, предлагающие разнообразные товары, отличающиеся надёжностью и разнообразием.

При наличии схемы-проекта рассчитать количество материалов не так сложно. Стоимость продукции следующая:

1. Кабель в бухте — от 5 до 15 тыс. рублей за бухту;
2. Ролики-изоляторы из фарфора — от 20 до 50 р. за ролик;
3. Накладные выключатели и розетки — 600–4000 р. за единицу;
4. Подложки для изоляции — 500–200 р.

Важные особенности монтажа изоляторов-роликов

Установка изоляторов подразумевают некоторые особенности:

• первые фарфоровые ролики-изоляторы монтируются на расстоянии 4–5 см от выключателя, розетки или распределительной коробки;
• горизонтальный монтаж подразумевает расстояние между изоляторами не более 45 см (иначе кабель начнёт провисать);
• при вертикальном монтаже шаг можно увеличивать до 50 см;
• для поворота используется 2 изолятора под углом 45 градусов на расстоянии 5 см, при этом сам провод поворачивает на 90 градусов.

Делаем расчет

Любая электропроводка бытового уровня в квартире или в частном доме берет начало с вводного кабеля, на который ложится вся нагрузка от приборов и освещения. Чтобы выбрать этот кабель, нужно рассчитать сечение в соответствии со всем оборудованием в доме, так что для начала придется составить их полный список. Сюда входят холодильники, телевизоры, компьютеры, микроволновки, настольные лампы, климатическая техника – в общем, все то, для чего требуется розетка.

У каждого бытового прибора есть своя мощность, и вам нужно узнать суммарное значение мощностей, после чего умножить это число на 0,75 (коэффициент). Мощность можно посмотреть на самом устройстве (обычно на дне или тыльной стороне корпуса есть наклейка с нужной технической информацией). Таблица ниже включает самые распространенные бытовые приборы и их потребляемую мощность:

Найдя нужное значение, подобрать сечение кабеля не составит труда. Для этого есть еще одна таблица, на которой указана зависимости сечения кабеля, мощности и напряжения. В ней отображены данные для меднопроводных кабелей, поскольку алюминиевые сегодня никто не использует.

К слову, почему отказались от применения алюминиевых кабелей и проводов для электропроводок, ведь работали же подобные системы раньше, и все было нормально? Если разобраться, то алюминий, как материал, отлично подходит для изготовления проводов – он легкий, отлично проводит ток, не подвержен коррозии, а при монтаже ЛЭП и вовсе незаменим. Однако есть одно большое «НО», которое поставило крест на применении алюминиевых проводов – высокое удельное электросопротивление (выше чем у меди в 2 раза). Говоря проще, для обеспечения одной и той же проводимости нужен алюминиевый проводник в разы мощнее, а значит и тяжелее, чем при работе с медью.

Еще один минус в том, что в результате окисления при контакте с воздухом на поверхности алюминиевого изделия образуется характерная пленка, которая ухудшает его качества как проводника. В точке электрического контакта с таким окислом может получиться повышенное переходное сопротивление, контакт нагреется и еще больше усилит электрическое сопротивление, и проводка в результате сгорит.

Но вернемся к расчету сечения электропроводки. Когда вы разобрались с вводным кабелем, можно переходить к расчету сечения кабелей и проводов для розеток и осветительных приборов. Исходя из данных в таблице, становится видно, что для освещения надо использовать провода 0,5 мм², а для розеток – 1,5 мм². Но зачастую устанавливают провода помощнее: для освещения не меньше 1,5 мм², а для розеток – от 2,5 мм², если, конечно, мощность приборов соответствует техническим характеристикам провода.

Например, как можно увидеть в таблице, если напряжение в сети составляет 220 В, то провод с сечением в 2,5 мм² выдержит напряжение до 27 А или 5,9 кВт. В такой ситуации, чтобы защитить потребители электричества и провода, рекомендуется установить специальный автомат с максимальным током срабатывания не больше 25 А.

Помимо расчета нагрузки электропроводки необходимо учесть и длину магистрали питания конечного потребителя. Опять же воспользуемся таблицей и определим сечение для других типов нагрузки. В процессе проектирования и монтажа проводки не забывайте о селективности автоматов.

Где бы вы ни делали расчет нагрузки электропроводки – в частном доме или квартире, помните, что подобная работа не терпит халатности, а ошибки могут обернуться большими неприятностями. Если вы не уверены в своих возможностях, лучше доверить это профессиональным электрикам.

Расчет падения напряжения

От сечения электрокабеля зависит не только степень нагрева жилы, но и электрическое напряжение на дальнем конце провода. Бытовая техника рассчитана на определенные параметры электросети, а их постоянное несоответствие может привести к уменьшению срока эксплуатации оборудования.

При удлинении кабеля происходит падение напряжения. Этот эффект можно уменьшить, увеличив сечение проводки. Критическим считается понижение напряжение на конце провода на 5%, по сравнению с его значением у источника тока.

Рассчитать данный показатель можно по известной формуле:

Uпад = I*2*(ρ*L)/S,

где:

• ρ – удельное сопротивление металла, Ом*мм2/м;
• L – длина кабеля, м;
• S – сечение проводника в мм2;
• Uпад – напряжение падения, Вольт;
• I – ток, протекающий по проводнику.

Если рассчитанное падение напряжения более 5% от номинального, то требуется использовать кабель с большим поперечным сечением. Это обеспечит стабильную работу техники.

Особенно чувствительны к значению напряжения отопительные котлы, стиральные машинки и прочие устройства с множеством реле и датчиков. Данную особенность нужно учитывать и при использовании переносок.

Стоимость электрики под ключ за м2

Практически всех владельцев элитной недвижимости волнует вопрос, сколько стоят электромонтажные работы в коттедже. Чтобы рассчитать стоимость, необходимо использовать калькулятор электромонтажных работ. В нём следует выбрать:

• тип помещения (в доме, квартире)
• требуемые услуги электрика;
• площадь квартиры в кв. м.;
• наименование работ;
• количество работ (в зависимости от ед. изм.).

Мы оказываем весь спектр услуг: монтаж и проектирование электрики, сборка электрощитов, подключение потребителей, разводка электрики под ключ.

В Москве на услуги установлена доступная стоимость, а при этом их качество на высоте.

Пошаговый монтаж открытой электропроводки

ЭТАП 1 (общий) Составление схемы монтажа

Данный этап является общим при прокладке как скрытой так и открытой проводки

Определяемся с местами установки розеток, выключателей, светильников и электрощитка (если он нужен). К примеру, составим следующую схему монтажа электропроводки в одной из комнат.

Мы определили где хотим установить розетки, выключатель, где будет находится светильник, а также где установим электрощиток и составили схему монтажа электропроводки. Теперь можно приступать непосредственно к ее монтажу.

ЭТАП 2 (Монтаж открытой проводки) Установка электрооборудования

Для начала оговорим, что наиболее распространенными способами прокладки открытой проводки являются прокладка в коробе и прокладка на скобах поэтому именно их мы и будем рассматривать.

Для удобства, монтаж открытой проводки рекомендуется начать с установки розеток, выключателей, разветвительных коробок и электрощитка, методика их монтажа аналогична друг другу, поэтому мы не будем уделять этому слишком много внимания:

Видео монтажа:

ЭТАП 3 (Монтаж открытой проводки) Монтаж коробов (кабель-каналов), укладка кабелей.

Теперь когда все установлено на свои места можем приступать к монтажу короба (кабель-канал) по намеченным линиям прокладки электропроводки.

Кабель-канал — это пластиковый короб в который укладывается электропроводка. Он состоит из основания и крышки.

Короба бывают разных размеров и цветов, и, как правило, имеют стандартную длину — 2 метра. Для монтажа короба нарезаются на отрезки необходимой длинны (обычно короб нарезается ножовкой по металлу), например, нам необходимо нарезать короб на следующие участки:

Отрезки длинной 2 метра — 2 шт

Отрезки длинной 1,5 метра — 3 шт

Отрезки длинной 0,5 метра — 2 шт

Отрезки длинной 0,3 метра — 1 шт

Отрезки длинной 0,2 метра — 1 шт

Итого общая длинна необходимого нам короба — 10 метров (т.е. можно купить 5 полос короба по 2 метра).

После того как короба нарезаны можно приступить к их установке, монтируются они очень просто: необходимо открыть крышку короба и прикрутить основание короба к стене на саморезы (в случае если стена из дерева или гипсокартона) или на пластиковые дюбель-гвозди (в случае если стена кирпичная, бетонная и т.п.). После того как короб прикреплен к стене в него закладывается кабель и короб закрывается крышкой. Углы поворота короба можно закрывать специальными пластиковыми уголками, так же можно составлять углы с обрезкой короба под 45º.

Видео монтажа короба (видео не самое лучшее, однако ничего лучше на просторах интернета найти не удалось, возможно в будущем мы снимем собственное видео на данную тему, а пока приходится пользоваться тем, что есть):

В случае если вы решили выполнить монтаж электропроводки на скобах, то вместо монтажа короба, после установки розеток, выключателей и всего прочего сразу укладывается кабель, который крепится к стене скобами. Скобы (клипсы) для крепления кабелей бывают пластиковые разных размеров, рассчитанные под определенные типы и размеры кабелей. Так же скобы могут быть универсальные.

ВАЖНО! Укладывая проводку на скобах помните, что данным способом запрещается крепить обычные кабеля к сгораемым основаниям (например к деревянной стене), для этого необходимо использовать специальные кабеля не поддерживающие горение (не распространяющие горение). ЭТАП 4 (Монтаж открытой проводки) Сборка схемы

ЭТАП 4 (Монтаж открытой проводки) Сборка схемы.

Теперь, когда все смонтировано, и выполнена разводка кабелей по стенам можно приступать к подключению розеток, выключателей, светильников и сборке схемы электропроводки соединяя провода в разветвительных коробках.

Расчет автоматов и устройств защиты

Итак, мы рассчитали сечение необходимого кабеля, заодно рассчитав максимальную силу тока в цепи. По значению силы тока мы можем подобрать автомат защиты этой цепи. Автомат защиты это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи за безопасно короткое время при возникновении аварийных ситуаций короткого замыкания и перегрузки.

При подборе номинала автомата защиты нам понадобится округлённое в большую сторону значение силы тока нашей цепи и знание шага номиналов имеющихся в продаже. В продаже вы найдете автоматы защиты с номиналов по току 6, 10, 16, 25, 32, 64 Ампера.

Чтобы выбрать устройство защиты нужно вспомнить, что это такое. Устройство защиты или УЗО, это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи при возникновении потенциальных угроз человеку быть пораженным электротоком.

Например, в ванной идет утечка тока от питающего кабеля на металлический корпус машины. Сила этого тока недостаточна, чтобы сработал автомат защиты. Вместе с тем во влажной среде этот ток может быть опасен для человека. УЗО определяет такие токи, которые называются дифференциальными, и отключает электропитание цепи.

При выборе УЗО нужно учесть, что:

• УЗО ставится в цепь со стороны подачи электропитания вместе с автоматом защиты.
• Устройство ставится в цепь после автомата защиты этой электрической группы.
• Номинал УЗО по току должен быть на шаг меньше номинала автомата защиты, установленного вместе с УЗО.

Данные правила относятся к УЗО отдельной группы, но не относятся к выбору УЗО используемого для защиты нескольких групп электропроводки. Чтобы упростить задачу расчёта номиналов автоматов защиты квартирной электропроводки, есть рекомендуемый вариант, который сработает для любой средней квартиры. В этой визуальной таблице вы видите, как нужно разбить электропроводку квартиры на группы и какой подобрать номинал автомата защиты для каждой группы.

Выбор схемы питания однокомнатной квартиры

Схема питания всей квартиры от одной группы

Итак:

• Если суммарная мощность всех наших электропотребителей не превышает 25А, то мы можем организовать питание всех потребителей от одной группы. Это наиболее простой и дешевый вариант, который наверняка и был реализован в вашей квартире еще на стадии строительства. Только выполнялся он, скорее всего, из алюминиевого провода. К его недостаткам можно отнести:
  1. Более низкую надежность схемы. Ведь в результате повреждения электропроводки на любом участке обесточится вся квартира.
  2. Сильная зависимость от работы мощных электроприборов (например, электронагревателей или бойлеров).
  3. Большее количество распределительных коробок в каждой комнате.

• Так как такая схема электропроводки однокомнатной квартиры не предполагает отдельного распределительного щита, то подключившись к автомату после счетчика, вы тянете питающий провод по всей квартире. Согласно наших расчетов это должен быть медный провод с сечением не менее 2,5 мм2 или его алюминиевый аналог. В местах подключения розеток и выключателей вы делаете распределительные коробки, в которых подключаетесь к питающему проводу.
• Для уменьшения количества распределительных коробок, которые снижают надежность нашей схемы, целесообразно подключать в каждой коробке сразу несколько электропотребителей. Все электрические подключения потребителей должны выполняться параллельно питающему проводу.

Вариант схемы питания квартиры от одной группы

Схема питания однокомнатной квартиры от нескольких групп

Итак:

• Если суммарная расчетная нагрузка на вашу однокомнатную превышает 25А, то любая инструкция по электроснабжению укажет на необходимость разделения нагрузок на группы. Кроме того разделение на группы часто выполняют, даже если суммарная нагрузка не превышает 25А. Делается это с целью выделения отдельной линии на крупный источник потребления энергии или в целях повышения безопасности и удобства электроснабжения.
• Группы обычно образуются в зависимости от характера нагрузок (например, освещение отделяется от розеток) либо по требуемой степени защищенности (например, группу электроснабжения ванной комнаты и кухни оборудуют УЗО, а группу питающую комнату и прихожую комнату — нет). Количество групп ограничивается только вашими финансовыми возможностями и целесообразностью.
• К недостаткам разделения питания квартиры на несколько групп можно отнести следующие:
  1. Удорожание суммарной стоимости схемы разводки. Причиной этого является использование большего количества материалов.
  2. Если выполняется монтаж скрытой проводки с разделением на группы, то для прокладки питающих линий потребуются значительно более глубокие штробы. Поэтому если вы выполняете работу своими руками, то трудоемкость такого процесса значительно выше.
  3. Необходимость монтажа распределительного шкафа в квартире.

https://youtube.com/watch?v=IvYrUS-IKTg

Вариант электроснабжения квартиры с двумя группами

При монтаже отдельных групп лучше выполнять их по очереди во избежание их случайного объединения. Кроме того следует соблюдать правила монтажа электропроводки, видео которых вы во множестве найдете в сети интернет.

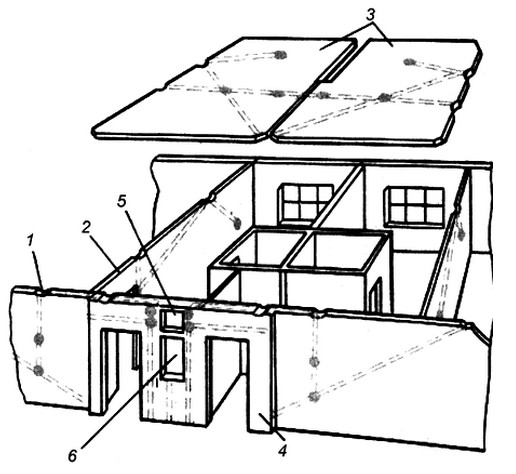

Как проложить электропроводку в панельном доме правильно

Чаще всего в панельных домах электропроводка к розеткам проложена в специальных технических каналах не вертикально, а с уклоном, в среднем под углом в 45. Но не всегда – иногда провода проложены вертикально. Это создаёт дополнительные неудобства при изменении положения розетки или выключателя – если нужно перенести их в другое место, нужно проделать небольшое углубление в панели для утопления проводки, и провести её вертикально вниз или вверх от старого места выключателя или розетки.

Именно поэтому при покупке квартиры в панельном доме лучше всего будет потребовать у продавца схему проводов на стенах. Если вы будете хотя бы примерно знать, как идут кабели, риск на них натолкнуться при сверлении стены будет сводится к нулю.
