Что нужно для подключения интернета в квартире

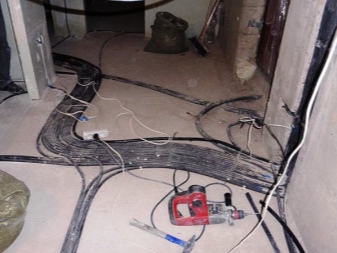

Прокладка интернет-кабеля

Первое, что мы настоятельно советуем вам сделать — проложить кабель-канал диаметром минимум 2,5 сантиметра с лестничной площадки в квартиру. Очень многие владельцы, желая обеспечить себя бесперебойным интернетом, обращаются сразу к двум, а то и трём-четырём местным провайдерам.

И представьте себе, что каждый из них будет сверлить вашу стену, чтобы протянуть свой кабель внутрь квартиры. А ведь в ваше жильё, возможно, будет заходить ещё кабель для телевидения и городского телефона! Пусть будет один кабель-канал, чтобы все провода заходили в квартиру в одном месте, без лишних дыр в стене.

«Зачем мне вообще тянуть сетевой кабель (витую пару) по всей квартире»? — спросите вы. Поставлю мощный роутер в прихожей, там, где провайдер ввёл кабель в дом и всё, Wi-Fi обеспечен! И никаких забот. Да, роутер вам не помешает в любом случае, чтобы пользоваться интернетом в смартфоне. Но, если квартира большая, стены железобетонные, есть помехи от Wi-Fi соседей — возникнут проблемы.

Как вариант, можно создать сеть из двух-трёх роутеров, установленных в разных местах квартиры. Но к ним, опять-таки, придётся тянуть интернет-кабель, если нет функции «моста», ретранслятора. Кроме того, проводной интернет всё равно надёжней и быстрее беспроводного, доказано опытом многочисленных пользователей.

Поэтому, точно определитесь, где у вас в квартире будут стоять компьютер и ноутбук. Не исключено, что у вас их несколько — у каждого члена семьи. Выбирайте оптимальное место, чтобы протянуть интернет-кабель (витую пару) куда нужно. Если капитальный ремонт в квартире пока не планируется, то спрятать кабель можно под плинтусом или за потолочным пространством. Именно так часто поступают в офисах.

Если же вы всё равно делаете капитальный ремонт, то проложить интернет-кабель целесообразно в штробах по стенам или под стяжкой пола. При этом обязательно нужно руководствоваться следующими правилами:

1. Никогда не размещайте сетевые, телефонные, антенные и другие слаботочные кабели в одной штробе, параллельно с силовыми линиями на 220 Вольт! Это недопустимо! Если уж так получилось, что другой возможности нет, слаботочные кабели могут пересекаться с силовыми под прямым углом. Но и такой ситуации лучше избегать. Расстояние между кабелем проводки электроснабжения и слаботочной витой парой должно быть как минимум в 20 сантиметров, это норма, которой следует обязательно придерживаться;
2. Под штукатурку и стяжку интернет-кабель рекомендуется укладывать в гофро-трубу, чтобы обеспечить изоляцию и избежать сильного изгиба, напряжения;
3. Максимальная длина интернет-кабеля от одной точки до другой — 80 метров. Учитывайте этот момент, выбирая место для домашнего компьютера;
4. Необходимо избегать заламывания кабеля и его чрезмерного перегиба. Если вам нужно повернуть витую пару, завести её в комнату из коридора, радиус изгиба должен быть минимум в 8-мь внешних диаметров кабеля;
5. Точки фиксации кабеля в штробах должны находиться на расстоянии порядка 50 сантиметров;
6. Фиксируется кабель хомутами, скобами, другим накидными фиксаторами;
7. Обжим сетевого кабеля всегда проводится только специальными инструментами.

Всегда приобретайте интернет-кабель, витую пару соответствующего качества, стандарта UTR5. Не знаете, что выбрать — проконсультируйтесь у специалистов, представителей своего провайдера.

Когда интернет-кабель уже проложен, его нужно присоединить к сетевой розетке или разъёмам. Обязательно оставьте небольшой запас длины кабеля, чтобы спокойно присоединить его. Установочные коробки будут такими же, как и для обычных розеток и выключателей, о которых портал Rmnt.ru подробно писал. Здесь уже допускается расположение интернет-розетки рядом с силовой, их даже объединяют в одну группу установочных коробок с общей рамкой.

В целом, прокладка интернет-кабеля не сложнее обычной разводки электричества по квартире. А если сами справиться вы не можете, обращайтесь к специалистам.

Как спрятать в стену?

Одним из самых безопасных способов маскировки шнура считается размещение его в стенке. Впрочем, он одновременно занимает много времени, а также требует финансовых вложений. В данном случае кабель прячут внутри стены, подобное решение является эстетичным, завершенным и при этом никак не нарушает декоративный вид ремонта.

В бетонную

Если межкомнатная перегородка выполнена из бетона, то здесь никак не обойтись без процедуры штробления. Это довольно пыльная и сложная работа, которая подойдет лишь тем, кто планирует проведение капремонта. На стадии черновой отделки можно без проблем спрятать кабель. Для начала следует как можно более точно нарисовать схему с указанием трассы пролегания шнура и мест, где будут располагаться его начало и конец.

Работа включает в себя несколько этапов.

1. Проделайте нужное число отверстий на участке прохождения кабеля.
2. Перфоратором удалите все лишние фрагменты, таким образом вы освободите участок для размещения вашего будущего «тайника».
3. Выведите кабель наружу и вставьте в подходящее отверстие TV- приемника, удостоверьтесь в том, что шнур натянут корректно.
4. Сформированную штробу заложите гипсом, его можно приобрести в каждом строительном магазине.
5. Остаётся только финишная облицовка — её выполняют по своему вкусу.

В гипсокартонную

Этот способ гораздо проще и дешевле, но он также требует применения некоторых рабочих инструментов, а именно, перфоратора. Для начала необходимо сделать пару отверстий: одно ровно за ТВ, другое — в нижней части стены. Первое отверстие необходимо для того, чтобы непосредственно закрывать провода за листом гипсокартона, второе позволит сделать более удобным подведение его к сети.

Кабель также можно скрыть под полом. Для этого нужно использовать особые типы плинтусов с предусмотренной в них выемкой для проводки. В таком случае вы в любой момент сможете беспрепятственно протянуть шнур без боязни его повредить. Порядок работ несложный: необходимо извлечь внешнюю панель и в образовавшееся пространство заложить кабель. После этого панель фиксируют обратно.

Кабель можно скрыть непосредственно в полу – сразу под плинтусом. Для этого понадобится перфоратор — при помощи этого инструмента на поверхности формируется неглубокая борозда, в образовавшееся пространство помещают гофру с кабелем и закрывают канал при помощи песочно-цементного раствора. Если пол выполнен из древесины, то нужно будет вынуть все доски в месте проведения кабеля. В открывшемся канале провод размещают в металлизированном футляре. Еще один эффективный способ представляет собой оформление новой стяжки на полу, всю проводку закладывают под ней.

Можно пойти другим путем и пустить кабель по потолку. Если он сделан из бетона, то отверстия проделываются тем же способом, как и в случае со стенами. Если потолок представлен натяжной либо подвесной конструкцией, то процесс проведения проводов будет еще проще, так как между плитой перекрытия и самим потолком обычно остается пространство — именно там и можно разместить все шнуры.

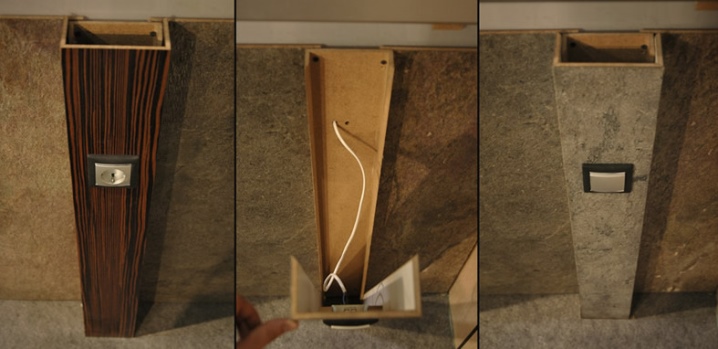

Прячем в декоративный короб

Чтобы шнур не было видно, можно установить декоративный короб. Этот способ считается одним из самых бюджетных, причём в торговых точках представлен широкий выбор металлических и пластмассовых коробов, а также моделей комбинированного типа.

Кроме того, важно вычислить расстояние до розетки. Как правило, сырье для короба продают кусками длиной 2 м, их необходимо соединить при помощи специальных элементов (заглушка, тройник, а также уголки или соединители)

Использование декоративного короба позволяет превратить любые инженерные сети в стильный элемент декора на вертикальных поверхностях

Использование декоративного короба позволяет превратить любые инженерные сети в стильный элемент декора на вертикальных поверхностях.

Так, каналы, облицованные под кирпич, будут гармонично смотреться в интерьерах в стиле модерн или в любом другом современном дизайнерском направлении. Для лофта будут незаменимы короба в форме металлических труб малого диаметра. Любителям экостиля и кантри стоит присмотреться к моделям, имитирующим дерево. Декоративный короб можно в любой момент покрасить под цвет обоев либо краски для стен.

Проектирование

В пределах квартиры, фраза проектирование компьютерной сети, несколько преувеличена. Достаточно понять принцип работы локальной сети, чтобы нарисовать её схему для своей квартиры.

Во-первых, подавляющее большинство пользователей, не делают локальную компьютерную сеть в квартире, только ради обмена данными между устройствами в квартире. Как правило, компьютерная сеть в квартире является следствием подключения квартиры к Интернет, через услуги местного или глобального Интернет провайдера.

В таком варианте WLAN квартиры, можно сравнить с квартирной электропроводкой. Есть точка внешнего подключения к местной компьютерной сети, от которой вам нужно сделать разводку компьютерной сети квартиры или сделать возможность подключения локальных машин к этой точке.

Будем считать точку входа отправной в устройстве локальной сети квартиры. В отличие от электропроводки отключение внешнего источника, не выведет локальную сеть из строя и связь между рабочими станциями в пределах квартиры останется в рабочем состоянии.

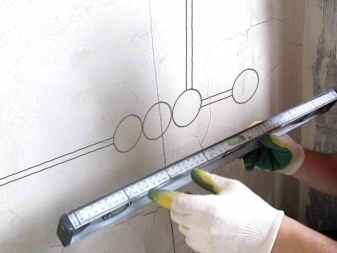

Прячем провода в стену

Самый бескомпромиссный способ. Он наверняка придется по душе тем мужчинам, для которых штробирование стен — одно из увлекательнейших занятий. Впрочем, обо всем по порядку. Порядок ваших действий напрямую зависит от того, с каким основанием вам приходится иметь дело.

Если стена из бетона

В идеале, конечно, продумывать такие вещи заранее, еще на стадии капитального ремонта. В таком случае не придется вновь возиться со стеной, деформируя ранее выровненную поверхность. Однако идеал на то и идеал, чтобы существовать только в наших мыслях. Поэтому сомнения отложим в сторону, а в руки возьмем перфоратор или старую добрую болгарку и начнем делать штробу в стене.

1. проделайте отверстия по линии проведения проводов;
2. удалите лишние фрагменты перфоратором, освободив место для будущего «тайничка»;
3. успешно разместите все провода по созданной канавке;
4. вставьте кабель в нужное отверстие телевизора, проверьте, насколько корректно натянут провод;
5. заложите созданную штробу гипсом, его можно приобрести в любом строительном магазине;
6. финишная отделка — на ваше усмотрение.

Если стена из гипсокартона

Этот вариант куда проще, но также потребует использования вспомогательных инструментов. В частности, перфоратора. Проделайте два отверстия:

• сразу за телевизором;
• внизу стены, у стыка с плинтусом.

Первое отверстие понадобится для того, чтобы, собственно, спрятать провода за гипсокартонный лист, а второе — для удобной подводки к сети

Обращаем ваше внимание на то, что лучше всего в таком случае установить в помещении специальные плинтусы с выемкой для кабеля — так вы сможете спокойно протянуть провод, нисколько не опасаясь его повредить

Что представляет собой провод?

Представленный вид провода является основой онлайн доступа во всем мире. Силовой кабель для сети со слабым током, который именуется витой парой, основан на отечественном государственном стандарте номер 54429 от 2011 года.

Обратите внимание! Разводка интернета в частном доме, квартире и любых других местах, осуществляется именно на основе этого кабеля. Полное название провода отображает все его характеристики

Сети со слабым током указывают, что применяется провод только в сетях, напряжение которых менее 24 Вольт. В основной массе — это линии управления и связи, то есть телефония, глобальная сеть, сигнализация и прочие подобные

Полное название провода отображает все его характеристики. Сети со слабым током указывают, что применяется провод только в сетях, напряжение которых менее 24 Вольт. В основной массе — это линии управления и связи, то есть телефония, глобальная сеть, сигнализация и прочие подобные.

Кроме этого, слово «витая» определяет, что во время изготовления жилы провода попарно скручиваются между собой и образуют сплошной виток. Наиболее простой вид имеет только одну пару жил и заводскую маркировку 1 PR. Последовательно идут двухпарные, четырех- и так далее.

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45.  На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор

Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Открытая проводка

Прокладка интернет-кабеля может быть выполнена уже после проведения ремонта. Чаще всего для этого применяют кабель-каналы или плинтусы. В первом случае провод проходит по поверхности стены. Сначала монтируется профиль кабель-канала. В него устанавливается провод. Декоративная накладка закрывает коммуникации.

Также популярным способом является прокладка кабеля в специальных плинтусах. В них также есть кабель-каналы. В продаже представлены модели, в которых создано сразу несколько каналов. В этом случае в плинтусе могут проходить параллельно электрический, телевизионный и сетевой провода. Каждый будет находиться в своем отделении.

Это простой, но эффективный способ, позволяющий быстро провести кабель к соответствующим устройствам в квартире.

Смысл выделенного канала

Провайдер может осуществлять прокладку провода и его разведение на отдельные подъезды, дома

Чтобы сделать квартирную разводку правильно, вовсе не важно, каким именно образом оператор подключил пользовательский дом к сети. Необходимо только качественно протянуть кабель по периметру квартиры на одну или несколько точек (конечных компьютеров)

Точка соединения с глобальной сетью в помещении обязана находиться в слаботочной секции этажного щитка или в другом месте, которое используется как замена указанного.

Важно! Хоть и достаточно редко, но иногда, операторы создают точку доступа в пределах помещения. Независимо от того, применяется в пределах дома подключение на основе оптоволокна или при помощи обычного провода, от точки доступа до устройств в помещении разводить проводку интернет кабеля в квартире необходимо при помощи провода под названием витая пара

Независимо от того, применяется в пределах дома подключение на основе оптоволокна или при помощи обычного провода, от точки доступа до устройств в помещении разводить проводку интернет кабеля в квартире необходимо при помощи провода под названием витая пара.

Подключение кабеля

Приобретать специальные инструменты для зачистки провода нецелесообразно. Можно обойтись плоской отверткой. Нужно приобрести специальные зажимы для жил кабеля. С провода нужно снять общую для всех жил изоляцию. Делать это нужно аккуратно, чтобы не повредить жилы.

Далее провод для интернета расправляют. Каждую жилу укладывают при помощи плоской отвертки в соответствующий отдел зажимов. Общий провод при этом должен оставаться неподвижным. Нужно придерживаться последовательности цветов для выбранного типа схемы. После этого зажим защелкивается. Его можно подвести в соответствующее гнездо устройства.

Рассмотрев, как выполняется прокладка интернет-кабеля, можно выполнить эту процедуру самостоятельно.

Варианты как можно спрятать и замаскировать провода

Способ 1: держатели и органайзеры

Не многие знают, что в магазинах сейчас есть различные липучки и органайзеры, позволяющие надежно зафиксировать провода на любой* поверхности мебели (стены).

Приобретя такую мелочь, можно аккуратно «спрятать» провода от компьютера (телевизора) за нужной вам частью мебели (например, в то место, которое не видно ).

Провода убираем из вида, закрепив их на задней поверхности стола

Стоит ли говорить, что это облегчает и ускоряет подключение оборудования?! Вы точно и сразу поймете куда ведет тот или иной провод, и что он соединяет (без распутывания клубков).

Порядок!

Как вариант!

Если нет желания приобретать красивые держатели и органайзеры — в ряде случаев для этой цели можно воспользоваться обычным скотчем (правда, от некоторых поверхностей его будет очень проблемно потом «отцепить»…).

Кстати, на рабочем столе (полочке) часто лежат и не используемые в данный момент кабели, переходники, комплектующие. Желательно их тоже аккуратно сложить и сцепить спец. многоразовыми липкими лентами.

Липучая лента для скрутки проводов

 Способ 2: использование беспроводного оборудования

В этой заметке не могу не сказать, что от части кабелей и проводов можно отказаться вовсе, заменив оборудование на отличное. Ведь зачем что-то прятать, если оное можно вовсе исключить?

Например, мышка, клавиатура, принтер (сканер), наушники (колонки), Wi-Fi адаптер — это уже минус 4 провода до системного блока ПК (минус 3 до ноутбука)! Я уж не говорю о том, что в некоторых случаях работать станет удобнее на порядок!

Беспроводная мышь и клавиатура

Разумеется, менять всё в раз довольно накладно, но делая это постепенно — рабочее место начнет становиться всё более «свободным» от лишнего…

Способ 3: «маскировка» проводов

Вообще, должен вам сказать, что под словом «спрятать» можно понимать две вещи ():

• либо убрать из вида;
• либо сделать так, чтобы, например, провод (раз уж о нем статья) никак не выделялся из общего антуража комнаты (либо даже являлся ее частью декора).

И в этом плане стоит отметить, что сейчас в продаже есть интересные клипсы, например, «Wire Blooms» () — позволят закрепить провод под нужным вам «изгибом» на стене, а также красиво задекорируют его (например, сделают из него веточку дерева…).

См. парочку примеров ниже — найти тот же провод от телевизора практически нереально…

Пример маскировки проводов от телевизора с помощью спец. набора декора

К клипсам можно приобрести дополнительно виниловые стикеры. Их вариаций сотни — можно найти любые рисунки.

А использовав их вместе и комбинируя — думаю, что можно замаскировать любые провода так, что они никак «не выдадут себя» (по крайней мере в домашних условиях). Еще один пример ниже…

Виниловые стикеры

Способ 4: кабельный консилер, настенные «кабель-каналы»

Многие пользователи полагают, что кабель-каналы — это что-то «сложно-устанавливаемое» и это подразумевает всегда сверление, ремонт, пыль и т.д.

Однако, сейчас есть спец. консилеры (те же кабель-каналы) на липучке, которые можно подрезать до нужной вам длины обычными ножницами.

Настенный кабельный-канал на липучке

Затем установить внутрь их 1-2-3 провода, и аккуратно приклеить их к поверхности мебели/стены. В результате от разноцветных клубков проводов не останется и следа!

До — после (настенный кабельный канал)

Кроме этого, при желании, их можно покрасить под цвет стены (тогда они вообще перестанут «бросаться» в глаза).

Настенный кабельный канал с проводами внутри

Кстати, обратите внимание, что для компьютерного стола есть консилеры со спец. прорезями и отверстиями (для прокладки сразу нескольких проводов и кабелей в любую часть стола / рабочего места)

Провода компьютера были спрятаны в спец. консилер

Способ 5: спец. плинтуса, штробы в стене

Ну и нельзя не сказать пару слов о том, что многие провода можно «утопить» в спец. выемках в стене (штробы). Делают их во время ремонта (т.к. обои, побелка и пр. — всё облетит). Разумеется, этот вариант обеспечивает наилучшие скрытие любых кабелей в квартире.

Штробы в стене под укладку проводов и кабелей

Обратите внимание, что ряд проводов можно спрятать в плинтусе (в которых предусмотрен спец. канал)

Некоторые плинтуса позволяют убрать из виду сразу 3-4 кабеля! Этого вполне достаточно и для интернета, и для нескольких розеток, и для кабельного ТВ.

Использован плинтус с кабель-каналом

Еще один интересным вариантом могут быть спец. дополнения к плинтусу (например, на фото ниже они сделаны в виде «забора») — поставив их у нужной стенки, можно аккуратно убрать из виду всё лишнее…

Еще один вариант маскировки кабеля на плинтусе

по теме — приветствуются!

Успехов!
