Прокладка труб в ванной и туалете своими руками

Материалы

Разводка сантехники своими руками в помещении санузла выполняется с помощью труб. Чтобы провести воду от общедомового стояка к потребляющему прибору, необходимо проложить от него трубу под уклоном. В настоящее время в строительных магазинах представлен огромный ассортимент сантехнических изделий, поэтому можно выбрать подходящие модели с длительным сроком эксплуатации. Чаще всего в качестве материала для изготовления водопроводных труб используют:

• Металл. Раньше самим популярным видом водопроводных труб считались металлические. Они изготавливались из меди, латуни, чугуна, а затем и из нержавеющей стали. Достоинствами этого варианта считают долговечность, прочность и устойчивость к коррозии, недостатком – негибкость. Металлические сантехнические коммуникации могут быть бесшовные или сварные, с антикоррозийным покрытием или окрашенные. Они хорошо переносят воздействие высокой температуры, поэтому подходят также для проведения горячей воды.

• Металлопластик. К этому типу относятся более современные виды труб, которые имеют двухслойное строение, снаружи они пластиковые, а внутри металлические. Трубопровод из металлопластика более гибкий, легкий и долговечный, чем металлический. Кроме того, он лучше переносит воздействие высокой температуры, чем трубы из пластика.

• Пластик. Делать разводку труб в ванной своими руками пенопропиленом намного проще, чем металлическими трубами. Пластиковый трубопровод намного легче, проще в обработке, гибче и долговечнее. Однако, для горячей воды использовать пластиковые трубы не рекомендуется, так как они могут деформироваться от высокой температуры.

Подбор труб для водоснабжения

Если все же вы приняли решение своими руками выполнить прокладку водопровода в своем доме, после разработки схемы вам следует выбрать подходящие для системы водоснабжения трубы. В первую очередь необходимо точно определиться с количеством труб для водопровода. При этом в процессе расчета по диаметру и длине необходимо учитывать все повороты и уклоны, которые будут возникать при разводке водопровода и установке различных элементов.

Что касается диаметра труб для водопровода, то минимальный диаметр труб, которые могут применяться для монтажа схемы водопровода в частном доме, должна составлять 32 мм. Минимальный диаметр труб для водопровода в 32 мм выбирается в не зависимости от материала, из которого выполнены трубы. Другими словами, будь-то трубы из полипропилена или традиционные стальные трубы – в любом случае диаметр трубы для водопровода в частном доме должен составлять минимум 32 мм.

Кроме диаметра труб и их длины обратите внимание на метод соединения труб друг с другом. Помните, что абсолютно все соединения между трубами водоснабжения должны быть герметичны и надежны. Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Так, например, если для монтажа водопровода дома вами выбраны полипропиленовые трубы, вы должны понимать, что для их соединения потребуется специальный паяльник, с принципом работы которого вам самому придется разбираться. К тому же, для пайки разного диаметра труб, кроме самого паяльника, понадобятся и специальные насадки различного диаметра. Паяльник для сварки разного диаметра труб показан на фото:

Кроме всего прочего при выборе труб для разводки водопровода своими руками необходимо учитывать следующие моменты:

1. При выборе труб для водопровода в частном доме обязательно проконтролируйте, чтобы они были предназначены для пищевых систем водоснабжения частного дома из колодца или скважины. Диаметр труб для водопровода здесь не имеет никакого значения – и большие и меньшие по диаметру трубы должны быть пищевыми.

Встречаются случаи, когда не совсем добросовестные продавцы продают трубы технического назначения, выдавая их за трубы для пищевого водоснабжения. Конечно, цена технических труб на порядок ниже цены на пищевые трубы, однако экономия в данной ситуации просто неуместна.

1. Поскольку при подключении водопровода дома к централизованной системе водоснабжения или насосной станции колодца или скважины в случае с автономным водоснабжением, трубы будут прокладываться в вырытых траншеях, необходимо подумать и об утеплении труб. Для утепления труб водоснабжения при монтаже водопровода применяют, как правило, специальную минеральную вату.
2. В случае если при монтаже водопровода его трубы будут прокладываться над землей без размещения их в траншеях, так же потребуется утеплитель. При наземной разводке системы водоснабжения кроме минеральной ваты могут использоваться и другие утеплители. Если прокладка системы водоснабжения производится в регионе с очень низкими температурами в зимний период года, кроме утеплителя рекомендуется использовать активный обогрев труб водопровода дома в виде обогревающего электрокабеля. Цена обогревающего кабеля довольно высока, однако его использование полностью исключит возможное замерзание труб водопровода дома.

Разводка коммуникаций: основные виды

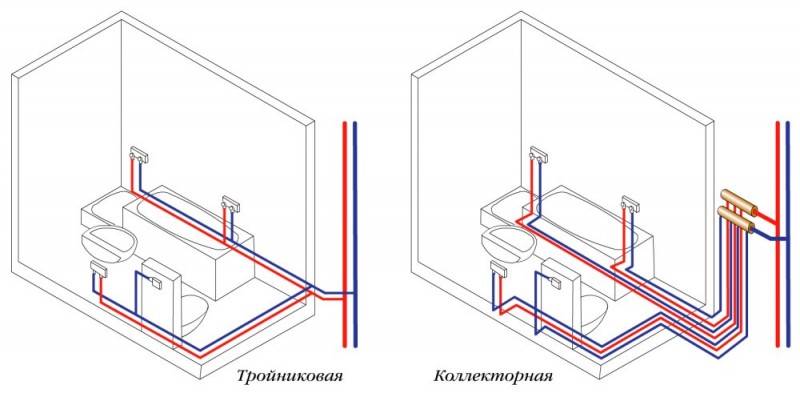

Разводка труб бывает двух видов: последовательная или тройниковая и коллекторная. Популярностью в старых домах и квартирах пользуется последовательный способ подключения. Все два варианта имеют преимущества и недостатки, поэтому проанализируем их более детально.

Последовательный тип разводки

Схема последовательной разводки труб является простой и экономной. Возле каждого потребителя устанавливается тройник, к которому подключается следующее сантехническое устройство. Применять такую схему рационально в случае, если в санузле установлено небольшое количество потребителей (туалет, ванна и умывальник).

Недостатком такой разводки труб в ванной является снижение давление при открытии кранов на каждом потребителе. Если в доме проживает несколько человек, то такая схема будет оптимальным вариантом. Если же дом двухэтажный, то такая схема не сможет обеспечить нормальное функционирование водопровода.

В остальном этот метод прост в монтаже, экономичен и не требует приобретения дополнительного оборудования.

Коллекторный вариант разводки

Провести водопровод можно коллекторным способом, если в доме установлено большое количество потребителей. Реализуется такая схема при помощи размещения специального устройства, которое называется коллектором. С его помощью происходит равномерное распределение потока воды к каждому потребителю.

Монтаж труб по системе коллекторного типа имеет следующие преимущества:

1. Перепады напора воды отсутствуют, даже если открыть все краны в доме.
2. Возможность увеличения напора воды путём ограничения её подачи к другим потребителям.
3. Отключение одного потребителя от водоснабжения для проведения ремонтных работ, а к остальным при этом будет подаваться вода в нормальном режиме.
4. Надёжность системы, так как каждый потребитель имеет свой отдельный трубопровод.

Из недостатков коллекторной системы нужно отметить только то, что она требует больших затрат, а также увеличивает объёмы работ. Однако все эти расходы окупаются, поэтому при соответствующих факторах, рекомендуется остановиться именно на данном варианте.

Типы разводки инженерных коммуникаций

Самыми популярными видами разводки труб водоснабжения в ванной и туалете являются:

• последовательная;
• коллекторная.

Первый вариант лучше всего подойдет для жилья с небольшой протяженностью водопровода и малым количеством подключения точек водоразбора. Второй применяют в квартирах с большой жилой площадью и множеством сантехнических приборов, он отличается большой протяженностью водопроводных сетей.

Вот подробное описание каждой их них.

Разводка последовательного типа

Последовательная разводка полипропиленовых труб в ванной и туалете представляет собой одну ветку трубопровода, берущую начало у отвода стояка, и соединяющую ввод с первым потребителем. От первого пользователя трубопровод идёт ко второму и так до последней точки. Все потребители подключаются через тройники, устанавливаемые в местах разбора воды.

Если протяженность сети большая, и на ней размещается много потребителей, то при одновременном их подключении напор будет слабым.

Принцип работы последовательной разводки не позволяет перекрыть воду на одном приборе. Для ремонта или замены отдельных элементов потребуется отключать всю ветку с помощью аварийного крана на вводе. Несмотря на этот недостаток, последовательную разводку продолжают широко использовать.

Ее преимуществом является простота сборки – элементы монтируются по одной линии трубопровода.

Схема коллекторной разводки сложнее.

Коллекторный тип разводки

Сложность коллекторной разводки связана с необходимостью прокладки труб от ввода стояка до каждого места разбора воды. Такое подключение обеспечивает коллектор – устройство, предназначенное для распределения воды одновременно по нескольким направлениям. Эта особенность обеспечивает одинаковое давление на каждой точке водоразбора. Некоторые модели коллекторов продают с уже установленными запорными кранами.

Если таковых на устройстве нет, нужно самостоятельно их туда поставить – так использование этого типа разводки станет удобнее. Благодаря запорной арматуре появляется возможность отключать только нужное направление, в то время как другие остаются в работе. Кроме аварийных ситуаций таким способом регулируют подачу воды при снижении давления в городской магистрали.

Прямое соединение с коллектором позволяет использовать цельную трубу без стыков, устраиваемых для подключения других потребителей.

Это значит, что появление протечки возможно только на коллекторе и на приборах сантехники, где ее легко устранить. Поэтому трубы, прокладываемые согласно лучевой разводке, можно монтировать скрытым методом.

В число недостатков этой разводки входят: сложность и существенные расходы на большее количество труб, чем для последовательной схемы.

Схемы разводки санузла

Разводка зависит от планировки сантехнического узла. Схемы прокладки труб разные для обособленных помещений и объединенной ванной комнаты с туалетом

Особенно важно выполнять правильную разводку для первого варианта

Объединенный санузел

При обособленных помещениях давления в системе должно быть достаточно, чтобы была возможность использовать одновременно все подключенные сантехнические приборы.

Если же санузел представляет собой объединенную ванну с туалетом, тогда можно не принимать во внимание этот нюанс. Однако возникает необходимость учитывать другие моменты

Объединенный

Когда ванная комната объединена с туалетом, можно выполнить последовательную схему разводки. Ведь при такой планировке только один человек будет использовать ванну, душ или унитаз. В этом случае на систему приходится минимальная нагрузка. Поэтому давление в трубопроводах не упадет.

В результате из кранов и других приборов будет поступать вода с достаточным напором. При объединенной планировке можно проложить отдельный трубопровод с холодной водой только к стиральной машине.

Ванная

Нередко в ванной комнате устанавливается стиральная машина. Для ее работы требуется холодная вода. Во время забора жидкой среды из водопровода может упасть давление в системе. Поэтому к стиральной машине обычно прокладывают отдельный трубопровод.

Такую же схему используют для обособленного душа. Она позволяет избежать перепада давления. При ином монтаже полипропиленовых труб в ванной будет возникать дискомфорт во время работы оборудования.

Ведь при падении давления резко изменяется температура воды. Поэтому станет некомфортно выполнять водные процедуры под душем.

Туалет

Обычно разводка полипропиленовых труб в туалете подразумевает выполнение врезки в вертикальную магистраль. Особенностью такого санузла наличие только одного водопотребляющего прибора — это унитаз. Рекомендуется к нему прокладывать отдельный трубопровод.

Это позволит сохранить давление в системе, проведенной в ванную комнату, когда в унитазе будет спускаться вода. Однако такая рекомендация не является обязательной к выполнению, потому что при использовании туалета расходуется минимальное количество жидкости.

Какие трубы выбрать для разводки водопровода в квартире

Водоснабжение в квартире идет от центрального стояка, предусматривает краны, фильтры, защищающие от механических и химических примесей, счетчики, отводные узлы к сантехнике и прочие соединения.

Использование стальных труб осталось в прошлом, медные еще встречаются, но популярность их тоже падает.

Медь

К достоинствам труб из меди относится универсальность – их можно использовать под горячую и холодную воду. Они не засоряются и хорошо противостоят коррозии, а продолжительность эксплуатации может составить около 70 лет.

Но минусы медных труб на фоне плюсов пластиковых изделий делают их использование нежелательным. Детали из меди дорогостоящие, монтаж стыков требует особых навыков – без специально обученного работника вряд ли получится это сделать, что приведет к дополнительным затратам.

Сейчас застройщики и жильцы, проводящие в квартирах ремонт, используют трубы из полимеров, которые разделяются на металлопластиковые и пластиковые.

Металлопластик

Металлопластик отличается долговечностью, гладкой внутренней поверхностью, повышенной устойчивостью к коррозии. Металлопластиковые трубы легко смонтировать самостоятельно. Это обусловлено высокой эластичностью материала, простотой устройства стыков и доступным инструментом для работы. Возможность изгиба под любым углом ведет к снижению затрат, так как уменьшается количество фитинга.

Соединение труб выполняется обжимкой или соединителями с резьбой. Использование обжимного фитинга исключает замуровывание соединений металлопласта – в результате температурных колебаний герметичность ослабляется. Это приводит к необходимости профилактических подтяжек обжимки примерно один раз в год.

Если будет использоваться обжимной фитинг, то понадобятся клещи для его опрессовки, а в случае выбора резьбовых соединителей – разводные ключи. В обоих случаях не стоит пренебрегать калибратором и занкером для устранения заусенцев на срезах.

Еще одним преимуществом является множество соединителей, позволяющих стыковать металлопластиковые трубы с изделиями из других материалов.

Пластик

Пластиковые трубы для транспортировки воды по химическому составу и свойствам разделяются на несколько видов. Самыми распространенными считаются:

• полибутилен;
• полиэтилен;
• ПВХ;
• полипропилен.

Полибутилен выдерживает температуру +90°С, поэтому трубы из него чаще всего используют для устройства теплых полов. Удобству монтажа таких сетей способствует высокая эластичность – трубы можно сгибать, а не использовать соединители. Спаянные без нарушения технологии стыки не дают протечек. Недостаток полибутилена – высокая цена.

Трубы из полиэтилена считаются бюджетным вариантом, поэтому и возможности их ограничены. Они не могут выдержать давление городского водопровода и температуры выше +60°С.

Это приводит к ограничению области их использования поливом приусадебных участков и водоснабжением неотапливаемых помещений

Такое применение возможно благодаря важному преимуществу полиэтилена – изделия из этого материала не разрушаются из-за замерзшей в них жидкости

ПВХ, или поливинилхлорид тоже относится к бюджетным материалам. Трубопроводы из него устойчивы к агрессивной среде и выдерживают температуру до +80°С. Трубы соединяются с помощью пайки или клея, но стыки обладают меньшей прочностью, чем само изделие. Для предотвращения аварий рекомендуется использовать аквастоп.

Полипропилен используется для устройства водопровода чаще, чем трубы из других материалов. Несмотря на бюджетную стоимость он обладает прочностью, выдерживает температуру воды до +130°С и может работать под давлением 12 атмосфер.

Стыкуют полипропиленовые изделия с помощью сварки. В результате материал соединителя сращивается с материалом трубы, что позволяет получать непротекающие стыки. Внутренние поверхности гладкие, на них не образуются засоры.

В число недостатков входит деформация от теплового расширения. Поэтому полипропиленовые трубы не укладывают в штробы. Нагретые горячей водой детали начинают деформироваться, что приводит к разрушению отделки в местах укладки.

Требования по укладке труб канализации в ванной

Канализация в ванной комнате монтируется с учетом уже выбранного места установки единицы сантехники. Разводка системы канализации придерживается всех точек их расположения.

Работы по укладке трубопровода канализации выполняются с требованиями:

• с учетом ГОСТовских требований выполняется уклон прокладки магистрали канализации. Уклон выполняется из расчета 2 см на каждый метр трубы;
• стыки в линии разводки на углах имеют угол не меньше 90 градусов;
• для магистрали обязательное обустройство точек для ревизии;
• для подсоединения к унитазу используют трубы с диаметром больше 100 мм, для слива применяется с диаметром 50 мм;
• 10 мм выдерживается зазор в раструбе отводных труб;
• канализация укладывается на высоте от 100 до 150 мм.

Для монтажа канализации не потребуется сложных инструментов.

Как правильно начать?

Не стоит брать пример с тех, кто предпочитает делать все «на глазок». Начать следует с проекта будущей разводки. Это может показаться лишним и даже слишком сложным, но, тем не менее, такой проект необходим.

С его помощью можно точно определить оптимальное место для каждого сантехнического прибора, подобрать необходимые детали и элементы трубопроводов и определить их расход.

Начать выполнять проект рекомендуется со списка сантехнического оборудования, которое планируется разместить в санузле

Важно знать, что если в доме туалет и ванная комната разделены, нужно выполнять проект разводки для обоих помещений. Это объясняется тем, что их коммуникации связаны и не могут быть смонтированы обособлено

Определившись со списком сантехники, следует пометить, какие трубы нужно подвести к каждому из устройств.

Ориентироваться можно на такую схему:

• Ванна любого типа или душевая кабинка. Подключается холодное, горячее водоснабжение, а так же канализация.
• Умывальник-раковина. Подводится канализация, горячий и холодный водопровод.
• Биде. Соединяется с трубопроводом горячего, холодного водоснабжения и с канализацией.
• Унитаз. Подключается холодная вода и канализационная магистраль.
• Стиральная машинка. Подводится канализация и холодное водоснабжение.

На следующем этапе нужно построить схему-основу будущего проекта. Для этого выполняются точные замеры помещения, по которым впоследствии строится схема. Ее желательно выполнять на миллиметровке в подходящем масштабе.

Все размеры должны быть точно соблюдены

Это важное условие выполнения грамотного проекта. Точно также измеряются все сантехнические приборы

Их размеры нужны для того, чтобы максимально точно «вписать» оборудование в помещение.

Если пока еще нет окончательного решения относительно места расположения сантехники, можно поступить следующим образом. На бумаге точно по произведенным замерам в соответствии с масштабами помещения выстраивают схематическое изображение каждого сантехнического прибора.

Лекало вырезают, и полученные фигуры располагать на полу, добиваясь оптимальной расстановки приборов.

При этом нужно учесть следующие требования. Первым от канализационного стояка традиционно устанавливается унитаз. Оптимально, чтобы его выпуск посредством фитинга соединялся со стояком. Большое расстояние от стояка, а тем более наличие в трубопроводе поворотов будет провоцировать засоры и не позволит оборудованию нормально работать.

Сантехнические приборы желательно располагать таким образом, чтобы стоки от них проливались через унитаз. Это станет очень хорошей профилактикой засоров.

Кроме унитаза максимально близко к канализационному стояку рекомендуется размещать ванну или душевую кабинку с низким сливом. Это необходимо для предотвращения возможных проблем с уклоном. Остальное сантехническое оборудование может быть размещено на любом удобном расстоянии.

Кроме того, желательно внимательно изучить техническую документацию на сантехническое оборудование на предмет его подключения. Если предполагается типовой вариант, который предусматривает одноуровневое расположение трубопровода и оси канализационного выпуска прибора, никаких проблем не возникнет.

Если же предполагается нетиповое подключение, следует подготовиться ко всем его особенностям.

Чаще всего вариации в подключении могут быть у унитазов. В зависимости от модели их слив может быть прямым или наклонным, а так же направляться в сторону пола или стены. Технология установки унитаза с косым выпуском имеет свои особенности.

Нетипичным может быть подключение душевых кабинок и ванн. Развязки их слива могут иметь разную конфигурацию. Все эти особенности необходимо учесть еще на этапе проектирования.

После того, как места установки сантехники фиксируются, начинается работа с размещением подходящих к ним трубопроводов. Масштаб схемы должен строго соблюдаться, только так удастся выполнить правильную разводку труб в ванной.

Важный нюанс. Занимаясь «расстановкой» сантехники и мебели, не нужно забывать о том, что все двери в помещении должны свободно открываться и к каждым устройством должно быть удобно пользоваться.

Способы монтажа водопроводных труб

И видимые трубы никак не украшают ее. Поэтому разработаны технологии, позволяющие спрятать разводку труб в пол или стены. Там же, где такой необходимости нет, применяется открытый метод укладки. Каждый из способов имеет ряд характерных особенностей.

Открытая прокладка

Главное преимущество заключено в том, что имеется постоянный доступ ко всем элементам системы. Такую разводку труб в ванной комнате или туалете легко обслуживать, и можно ремонтировать, не повреждая отделку. Монтаж можно сделать собственными силами, так как процедура менее трудоемкая, и требует применения меньшего количества специализированных приспособлений.

Недостатком принято считать опасность повредить трубопровод. Но это относится только к пластиковым элементам. Металлические и металлопластиковые трубы имеют достаточную прочность, чтобы устоять и остаться целыми при механическом воздействии. Страдает также эстетичность помещения. Также мешает шум воды, жужжание счетчика и т.д.

Чтобы устранить все недостатки мастера монтируют короб, который отделывают в стиле комнаты. Имеется в виду стационарный каркас из металлического уголка, прикрепленный к стенам, потолку и полу. Зашивать нужно не полностью. Оставляют люк с дверцей, который нужен, чтобы можно было добраться к кранам, манометрам, счетчику и т.д.

Главное, чтобы стремление сделать помещение красивым не было сильнее здравого смысла.

Некоторые типы труб нельзя прятать. Железные трубы окисляются, ржавеют, гниют. А если их зашить в короб, конденсат на холодном трубопроводе станет причиной появления очагов коррозии. Выход – это разборный короб, который можно периодически демонтировать, и проводить ревизию и профилактику.

Скрытая укладка инженерных коммуникаций

Суть метода в том, что трасса водопровода укладывается в специально прорезанные ниши. Те, кто пожелает смонтировать разводку именно таким способом, должен учитывать следующие факторы:

1. Штробить перекрытия запрещено. Пустотные плиты армированные, и именно арматура придает им прочность. Выход – трубы в стяжке на полу.
2. Цементно-песчаный раствор весит много, а перегружать перекрытия небезопасно. Это может привести к тому, что оно просто лопнет.
3. Резать несущие стены также не рекомендуется. Нарушая целостность каркаса здания, мастер ставит под угрозу его существование. Возможно обрушение.
4. Штробить можно кирпичные стены и дома из блоков. Пустотные панели должны всегда оставаться целыми. Это касается бетона и арматуры.

Чтобы не наделать глупостей, лучше обратиться к специалистам. А еще лучше изготовить проект перепланировки, и получить официальное разрешение на выполнение работ.

Несомненный плюс этого метода – отсутствие видимых труб, приятный интерьер. Минус – невозможность вести контроль состояния водопровода. Состояние трубопровода всегда будет тайной, а поломка неприятным сюрпризом. Более того, вмуровывать можно не любые трубы. Нужно выбрать те, которые имеют малый коэффициент термической деформации.

Замуровывать обслуживаемые соединения нельзя.

Если трубы пластиковые, и участки приварены друг к другу – отлично. Главное, чтоб прочность такого трубопровода была достаточной для того, чтобы выдержать нагрузку.

Специалисты рекомендуют придерживаться ГОСТов, которые требуют, чтоб фитинги, муфты и другие соединения были открытыми, так как в большинстве случаев протечь появляется именно здесь.

Демонтаж старых труб

Начинать следует с демонтажа ранее установленных коммуникаций. Для этого мы перекрываем подачу воды и раздаем разъемные соединения, чтобы дренировать воду. Раскручиваем все резьбовые соединения и снимаем старые краны, муфты и тройники. Элементы, которые до сих пор в исправном состоянии и не имеют внутри загрязнений, вполне сгодятся как запчасти. Сварные соединения разрезаем болгаркой. Чтобы добраться до участков скрытых в стенах используйте перфоратор с зубилом.

Если штуцер на стояке имеет резьбу, на него крепим новый регулировочный вентиль, а следом фильтр и счетчик воды. Если старая труба крепилась на сварку, то отступаем от шва сантиметров 10-15, срезаем трубу и нарезаем резьбу леркой.

Трубы будут крепиться с соединительными элементами посредством пайки. Для пайки предварительно установите гильзы и бочонки нужного размера и включите пальник. Оптимальная температура для пайки 260 градусов, соответствующая отметка есть на тумблере прибора.

Время разогрева деталей зависит от диаметра и толщины стенок труб. Вы можете самостоятельно найти таблицы, где оно нормируется. В норме же секунд 5-7 вполне достаточно. Расплавленная труба или муфта без усилия проворачиваются на гильзе или штыре и легко снимается. После снятия с паяльника две части нужно соединить моментально. Вжимать нужно до упора, но без сильного нажима. В течение 3-5 секунд можно повернуть детали, если вдруг выставили их криво. После соединенные участки схватятся окончательно и их уже не разнять. Для практики не помешает потренироваться на ненужных обрезках.

Трубы будут крепиться вдоль стен за счет пластиковых хомутов. Те в свою очередь прижимаются к стенам саморезами. Их конструкция позволит легко фиксировать трубу защелкнув замок и так же легко высвободить.

По завершении монтажа проверим качество сборки. На четверть часа откройте подачу холодной воды. Затем такое же время пропускайте через нее горячую воду. Внимательно проконтролируйте состояние резьбовых и паяных соединений. В случае протечек сразу замените ненадежное соединение. На такой случай будет нелишним запастись еще парочкой фитингов.

Некоторые хитрости, чтобы упростить работу:

1. Заранее разметьте и просверлите отверстия под дюбели и закрепите хомуты. Не нужно прижимать хомуты намертво, пока не примеряете на них трубу.
2. Чтобы выставить тройники и углы ровно, примеряйте их к трубе перед спайкой и делайте отметку маркером.
3. Трубы можно паять на весу и уже собранную обвязку крепить на хомуты. Собрать все точно вам поможет предыдущая подсказка.

Материал труб и методы соединения

Для самостоятельной сборки внутренней канализации в настоящее время используются серые ПВХ трубы с раструбами и фитинги из этого же материала с аналогичной системой соединения. Внутри утолщенной части стоит резиновое кольцо. Система безнапорная, самотечная, герметичность стыков гарантирована на 100%.

С водопроводом все обстоит гораздо сложнее, используются трубы из нескольких конструкционных материалов:

• металлопластиковые – соединение обжатием или компрессионными фитингами;
• полипропиленовые – стыки соединяются сваркой, бюджетный вариант для квартиры;
• из сшитого полиэтилена низкого давления – стыкуются обжимными фитингами, необходим специальный инструмент;
• медные – сборка обжимными фитингами или пайкой;
• из нержавейки — соединение обжимными фитингами, возможна сварка.

Для самостоятельной разводки трубопроводов ХВС/ГВС подходит любой из этих вариантов с учетом следующих нюансов:

• максимальный коэффициент линейного расширения у полипропилена, не рекомендуется монтаж в штробах;
• для соединения медных, ПНД и металлопластиковых труб методом обжатия потребуется дорогостоящий специальный инструмент, но его можно взять в аренду за сравнительно небольшую сумму, обжимные фитинги не требуют обслуживания и их можно прятать в стены;
• для сварки полипропилена паяльником необходима высокая квалификация, а так же сложно контролировать качество соединения, паяльники можно взять в аренду;
• полипропилен можно стыковать электросварными фитингами, которые стоят дороже обычных, но резко снижают требования к квалификации домашнего мастера (требуется специальное оборудование);
• металлопластиковый водопровод на обжимных фитингах для самостоятельного исполнения считается самым доступным вариантом, единственное что такое фитинги нельзя прятать в штробы, так как их требуется периодически подтягивать.

Максимальный эксплуатационный ресурс показывают медные трубы, причем, при соединении обжимными фитингами эта характеристика снижается в сравнении с пайкой. Трубы из нержавейки тоже долговечны, но только если их сваривать, обжимные фитинги с резиновым кольцом не так долговечны.

Таким образом, рациональным сочетанием ресурса и трудоемкости работ по реализации проекта водопроводов ХВС/ГВС обладает подводка из металлопластиковых или полиэтиленовых труб низкого давления.

Расположение сантехники

Перед тем, как осуществить прокладку труб в ванной и туалете своими руками, надо точно определить места установки сантехнического оборудования.

Унитаз советуют ставить в первом ряду приборов от канализационного стояка

Также важно, чтобы спуск унитаза шел через фитинг прямо в стояк, или был с минимальным количеством поворотов. Сливы от приборов, расположенных за унитазом проводят через него

При этом вероятность засорений канализации сводится к минимуму. Душевую кабинку или ванну также лучше расположить ближе к стояку. Иначе возникают проблемы с уклоном. А такие агрегаты, как стиральная машина, мойка могут располагаться дальше. Большинство сантехнических устройств подключается одинаково, но попадаются и другие решения. Поэтому рекомендуют при покупке брать у продавцов схему подключения оборудования, и действовать строго по инструкции.

Если устанавливается габаритная угловая ванная не на ножках, а с несущим каркасом, то надо взять схему каркаса. Потому, что не всегда возможно выполнить слив по традиционной схеме.

Способы монтажа водопроводных труб

Находящиеся на виду трубы в санузле могут произвести неприятное впечатление и испортить внешнее впечатление. Для решения этой проблемы используют различные технологии, позволяющие маскировать водопровод.

Перед выбором одного из способов следует ознакомиться с преимуществами и недостатками каждого.

Открытая прокладка

Открыто трубы монтируют вдоль стен или над полом, прикрепляя их с помощью специальных держателей. Это не улучшит дизайн санузла, но даст ряд других преимуществ. Монтаж не требует сложных работ, а возможность осмотра водопровода поможет вовремя обнаружить и устранить протечки. Стоимость открытой прокладки невелика.

Пластиковые трубы можно повредить. Это одна из причин, по которым прокладку выполняют в местах, где вероятность механического воздействия на трубы сводится к минимуму. Уменьшить возможность повреждений, и улучшить дизайн поможет устройство защитных коробов.

Эти конструкции в ванной нетрудно собрать своими руками из пластиковых панелей или водостойкого гипсокартона. Также коммуникации водопровода прячут за фальшстенами или рольставнями. На выбор маскировки влияют конструктивные особенности санузла и пожелания хозяев.

В санузлах постоянно держится повышенная влажность, что способствует появлению ржавчины на стальных элементах. Процесс коррозии не тормозит даже покраска металлических узлов и деталей. Если изделия из металла закрыть коробом или чем-то еще, концентрация влаги вокруг них повысится в несколько раз. Поэтому стальные трубы закрывать не рекомендуется.

Скрытая укладка инженерных коммуникаций

Чтобы скрыть трубы разводки, требуется нарезка специальных пазов. Сначала размечают трассу на стене санузла, потом перфоратором высверливают ниши, ширина и глубина которых должны быть больше, чем диаметр укладываемых в них труб канализации или водопровода.Основное преимущество скрытой разводки – эстетичность. Скрытые трубы невозможно повредить механически. Выводы водопровода аккуратно устраивают в виде раструбов или розеток.

Это трудоемкая и грязная работа, занимающая много времени. На заделку труб требуются отделочные материалы, что увеличивает затраты. Замурованные трубы невозможно осматривать и проводить профилактические ремонты.

В случае решения спрятать водопровод в стену надо грамотно спроектировать трассу. Штробы не разрешается нарезать в несущих стенах и в тонких перегородках. Глубина ниши будет составлять не меньше 6-7 см, что существенно ослабляет даже капитальные перегородки.

Поэтому скрытый монтаж допустим только в кирпичных постройках или сделанных из полнотелых блоков. Допускается нарезка каналов под водопровод в квартирах со свободной планировкой. Устройство штроб в плитах перекрытия запрещено в зданиях любого типа.

Чтобы скрыть трубопровод в санузле здания, стены которого не пригодны для устройства каналов, можно поверх разводки положить стяжку, провести трубы за обшивкой стены или под потолком.

Оптимальным решением станет устройство подиума соответствующей высоты. Под ним могут проходить любые трубы по разным направлениям.

Важно монтировать ветки ГВС над ХВС и оборачивать оба трубопровода изоляционным материалом – мерилоном или ему подобным. В противном случае на магистралях холодной воды появится конденсат, что приведет к разрушению конструкции

Смонтированные и защищенные трубы следует уложить в каналы, после чего заделать их раствором заподлицо со стеной. Осматривать конструкцию с целью выявления протечек будет невозможно. Поэтому устойчивость элементов к коррозии должна быть максимальной, а качество стыков – высоким. Для скрытого монтажа подойдут медные, пластиковые и металлопластиковые трубы.

Мне нравитсяНе нравится
