Как сделать разводку водопровода в частном доме своими руками

Подбор источника водоснабжения

Перед тем, как приступить к сооружению водопровода в частном доме своими руками, следует произвести все предварительные проектно-расчётные работы. Так, необходимо решить вопрос с источником водоснабжения для жилья. Он должен соответствовать требованиям СНиП и СанПиН, предъявляемым к водоснабжению жилых помещений.

Однако, при выборе источника водоснабжения, следует учитывать, что на деле данный показатель может быть значительно превышен. В приведённой ниже таблице даны примерные расходы воды в день на различные нужды для обитателей благоустроенного дома.

Таблица расхода воды на нужды в доме:

Источники расходования воды	Литры в день
Питьевые нужды (приготовление чая, кофе и иных напитков)	3
Приготовление пищи	3
Мытьё посуды после приёма пищи	10
Соблюдение личной гигиены	до 10
Принятие ванны	от 100 до 150
Принятие душа	около 50
Пользование унитазом	10-20
Стирка белья	от 40 до 80

В итоге получаем максимальный расход в 300, а то и в 400л на человек в день. Конечно, далеко не каждый день все члены семьи принимают ванну – часто её заменяют более экономичным душем. Но в выходные дни, когда вся семья в сборе, расходы на водопроводную систему могут значительно возрастать по сравнению с буднями.

Старые нормативы также не учитывают расход воды новыми бытовыми приборами, которые устанавливаются в благоустроенных домах. Речь идёт о посудомоечных машинах, биде, джакузи, душах-массажёрах.

Схема подключения воды от централизованной системы

Конечно, далеко не во всех загородных посёлках имеется централизованное снабжение водой. Но там, где оно имеется, гораздо проще будет произвести врезку в магистральный трубопровод, нежели пытаться обустроить собственное автономное водоснабжение в виде артезианской скважины.

Чтобы подключиться водоснабжению, от домовладельца потребуется направить в адрес эксплуатационной организации соответствующее заявление.

Сотрудники ресурсоснабжающей компании, после рассмотрения ходатайства или выдают разрешение на подключение, либо отказывают в этом.

Если же эксплуатационная компания разрешает врезку, то её техническими работниками составляется план-схема подводки трубопровода с рекомендациями по проведению процедуры подключения.

Производится вся работа за счёт домовладельца либо сотрудниками самой ресурсоснабжающей компании, либо сторонней организацией, имеющей лицензию на проведение подобных работ.

Децентрализованный способ подачи воды в дом

Децентрализованное водоснабжение подразумевает подачу воды в дом из некоего автономного источника, не связанного с центральным водопроводом.

В качестве такого автономного источника могут выступать:

• Скважина.
• Колодец.
• Природные источники – река, родник или пруд.
• Ёмкость, заполняемая привозной водой.

При обустройстве скважины следует учитывать предполагаемый ежедневный расход воды на домовые нужды. Достаточную производительность может обеспечить артезианская скважина, пробуренная на достаточную глубину.

Поверхностные, так называемые песчаные скважины, и колодцы рекомендуются для временного использования – например, на дачных участках.

Обеспечить бесперебойное снабжение водой дома с круглогодичным проживанием они вряд ли смогут из-за большого сезонного колебания воды и медленной наполняемости.

Ёмкости с привозной водой смогут обеспечить водой благоустроенный дом только в случае регулярного подвоза. Подобный вариант, с учётом среднего ежедневного расхода на семью из трёх человек в 900 – 1 000 л, может обойтись весьма и весьма недёшево. Оптимальное место для бурения – как можно ближе к дому. Так вы сможете сэкономить на затратах по прокладке трубопровода.

СанПиН требует также, чтобы между скважиной (колодцем) и канализационным накопителем соблюдалось минимальное расстояние в 20м.

Прокладка водопровода

Как выполнить трубную разводку

Водоснабжение дома может базироваться на любом источнике, но при этом эффективность системы зависит от того, насколько правильно мы проложим трубы. Для загородного дома обычно используются изделия из металлопластика, полипропилена или полиэтилена, которые соединяются либо с помощью фитингов, либо сваркой.

Траншея с трубами

Общий алгоритм прокладки труб включает такие операции:

1. Монтаж подводящей трубы. От дома до приямка оголовком скважины или кессона с насосным оборудованием копаем траншею. Глубина траншеи должна составлять от 1,5 до 2 м, что позволит предотвратить промерзание водопроводной трубы в зимний период.

1. Оформление ввода в помещение. В фундаменте или цоколе делаем отверстие, в которое вставляем металлическую гильзу диаметром больше диаметра трубы. Через гильзу, которая обеспечит защиту от деформации при просадках здания, заводим трубу в помещение. Тщательно утепляем отверстие.

Сверление отверстия в фундаменте

1. Подготовка к монтажу водопровода. На стены наносим разметку для прокладки труб. При открытом монтаже закрепляем на несущих поверхностях кронштейны, на которых будут зафиксированы трубы. Если планируется скрытый монтаж, проделываем в стенах канавки, используя штроборез или перфоратор с насадкой-долотом. В штробах также устанавливаем кронштейны для труб.

Фото штроб для скрытой прокладки

1. Подключение водопровода. На входе в дом устанавливаем шаровый кран, к которому присоединяем коллектор. К коллектору своими руками подключаем трубы системы водоснабжения, которые разделяем на несколько контуров. Такая схема монтажа позволяет оптимизировать давление: при открытии одного крана давление на других участках не будет падать.

Схема коллекторной разводки

1. Сборка системы. Металлопластиковые трубы соединяем друг с другом с использованием пресс-фитингов. Полиэтиленовые и полипропиленовые изделия монтируем сварным способом, применяя для соединения специальный паяльник. Закрепляем трубы на кронштейнах (открыто или в штробах). Подключаем запорную арматуру, сантехнику, смесители и другие точки потребления.

Схема монтажа с использованием пресс-фитингов

Схема пайки полипропиленовых труб

Перед заделкой штроб и выполнением отделочных работ желательно протестировать систему. В процессе тестового запуска проверяем качество соединения труб, работу регулирующей автоматики и функционирование насоса, качающего воду из колодца или скважины.

Как обеспечить горячее водоснабжение

Для обеспечения должного уровня комфорта стоит подумать об устройстве системы горячего водоснабжения.

Чтобы мы могли умываться, мыть посуду и принимать душ с горячей водой, можно использовать самые разные устройства:

1. Водогрейные котлы – газовые или твёрдотопливные. Могут быть как одноконтурными (только для нагревания воды), так и двухконтурными (горячее водоснабжение + отопление). Для использования системы от коллектора отводится отдельная труба с холодной водой, подключается к котлу и уже от котла ведется отдельная горячая разводка.

Система отопления и горячего водоснабжения на базе твердотопливного котла

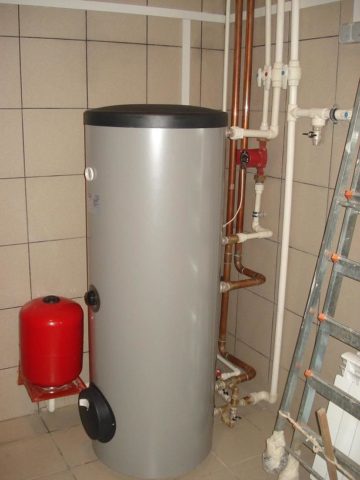

1. Накопительные водонагреватели. Такой нагреватель представляет собой емкость от 50 до 100+ литров, внутри которой располагается ТЭН. Воду поступает в резервуар, нагревается до нужной температуры, после чего ТЭН включается только для поддержания нужной степени нагрева. По мере использования резервуар пополняется.

Схема установки накопительного водонагревателя

1. Проточные водонагреватели. Используются либо в самых маленьких дачных домиках без душевой кабинки, либо в больших коттеджах на отдельных участках трубной разводки. Проточный нагреватель монтируется на трубе с холодной водой непосредственно перед точкой потребления. Нагрев происходит при проходе жидкости через корпус устройства с электрическим или индукционным элементом.

Проточный нагреватель

Как правило, в доме, которым пользуются в течение всего года, устанавливается водонагревательный котел. Накопительные и проточные устройства подходят для летних домиков, а также для зданий, в которых горячее водоснабжение монтировалось уже после того как была установлена система отопления.

Внешняя разводка труб

Внешняя разводка труб водопровода в частном доме монтируется уже после завершения всех строительных работ.

Это наиболее часто встречающаяся схема в частных домах, когда ввод водопровода конструируют уже после заселения.

Система внешней разводки комфортна, безопасна, позволяет контролировать систему водоснабжения на любом этапе и обеспечивает полный доступ ко всему оборудованию. Внешняя разводка более проста в монтаже, чем внутренняя и удобна. Существуют специальные клипсы, хомуты и крепления для труб, позволяющие выполнить монтажные работы по устройству внешней разводке труб максимально эстетично и аккуратно.

Также имеет смысл присмотреться к устройству монтажных коробов, в которых можно комфортно расположить трубы при внешнем монтаже.

Серверные монтажные короба для прокладки стекловолокна отлично подойдут для укрытия труб диаметром менее 4 см. Готовые монтажные короба снабжены защелкивающейся пластиковой крышкой, на которую можно наклеить декоративную планку из обоев или другого материала.

При отсутствии готовых монтажных коробов, их легко соорудить самостоятельно из обычных стеновых панелей.

Выбор источника водообеспечения

В процессе проектирования дачного водопровода нужно выбрать оптимальный источник воды. Ознакомьтесь с доступными вариантами и выберите наиболее подходящий для вашего случая.

Централизованное водоснабжение

Централизованное водоснабжение

Вода в здание будет подаваться по системе труб и фитингов.

В данном случае для монтажа водопровода обычно не нужно покупать никакие дополнительные устройства – нужно попросту выкопать траншею, уложить элементы водопровода и врезаться в центральную магистраль.

Централизованное водоснабжение на даче

При отсутствии возможности подключения к центральной магистрали рассмотрите следующие варианты.

Шахтный колодец

Шахтный колодец

Способ подходит для участков с глубиной залегания подземного водоносного слоя не ниже 8-10 м.

Шахта для колодца обустраивается усилиями 2-3 человек – в одиночку слишком долго и сложно.

Рытье колодца

Основное преимущество рассматриваемого варианта заключается в предельной простоте системы – ухаживать и ремонтировать ее можно будет своими силами. Содержание такого колодца в нормальном состоянии не требует ощутимых затрат.

Главным же недостатком является строго ограниченное водообеспечение. Далеко не каждый индивидуальный колодец сможет дать столько воды, сколько необходимо для удовлетворения всех нужд семьи.

Устройство водоснабжения из колодцаТак выглядит колодец с подведенной трубой и спущенным погружным насосом

Прежде чем отдавать предпочтение этому варианту, рассчитайте необходимое вам количество воды и установите, сколько воды сможет давать колодец.

Обустройство водопроводной системы на основе шахтного колодца требует применения поверхностного насоса. Оборудование сравнительно недорогое и простое в обслуживании.

Поверхностный насос для дачного водоснабжения из колодцаПодключение поверхностного насоса

Скважина

Если подземный водоносный слой залегает глубже 8-10 м, придется бурить скважину. Удовольствие не из дешевых – бурильщики берут достаточно существенные деньги за свою работу.

Схема водопровода из скважины

Зато, потратив один раз деньги на обустройство скважины, вы обеспечите свою дачу чистой водой в необходимых объемах. При желании сэкономить можете попробовать договориться с соседями и сделать одну скважину на несколько домов.

Как провести водопровод из скважины

Для обустройства водопроводной системы в данном случае понадобится специальный скважинный либо погружной насос. Подобное оборудование стоит гораздо дороже своих поверхностных аналогов, однако в плане эффективности обеспечения чистой водой ему нет равных.

Нюансы монтажа водопровода из скважины

Источник получения воды

Организовать поступление воды можно и из открытых источников, которыми могут быть пруд, озеро, речка и т.д. Но такую воду нельзя употреблять, ее используют лишь для технических целей, например, для полива.

Основными видами источников воды, которую можно пить и использовать для приготовления пищи, служат подземные воды, для добычи которых используют четыре варианта сооружений:

• обычные колодцы;
• скважины, которые могут быть трех типов: «на песок», абиссинский колодец и артезианские скважины.

При выборе варианта следует проанализировать необходимый объем потребления воды, требуемое качество, возможность подъезда спецтехники, свои финансовые возможности, а также выяснить глубину залегания грунтовых вод.

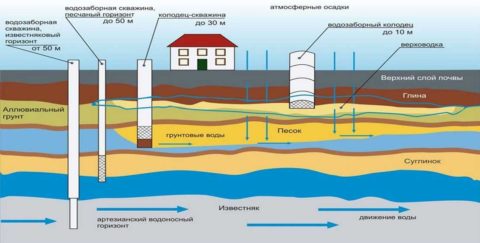

Глубины, на которых располагаются водоносные слои

Колодец

Колодец относится к наиболее бюджетным и долговечным вариантам. Его можно выкопать и своими руками. Он хорош тем, что в случае отключения электричества проживающие на даче не останутся без воды.

Ее можно набрать обычным ведром. Но колодезная вода, добываемая с первого водоносного горизонта, может иметь различные примеси, так что важнейшим мероприятием при устройстве такой конструкции является проверка воды на качество. К тому же, дебит такого источника сильно зависит от погоды и сезона.

Колодец в качестве источника воды

Абиссинский колодец

Скважина, называемая абиссинским колодцем, позволяет добывать воду с глубины 6-9 метров. Она устраивается на легких, не каменистых почвах с помощью дюймовой трубы и позволяет получать примерно 0,5 м3/час.

Абиссинский колодец

Песчаная скважина

Скважины «на песок» могут иметь глубину от 15 до 30 метров. При помощи шнекового бурения устанавливаются трубы, имеющие диаметр от 10 см. Производительность системы может составлять 1,2 м3/час.

Песчаная скважина

Артезианская скважина

Такие сооружения позволяют добывать чистую воду из пластов известняка с глубины до 100 м. Дебит такой системы подачи воды может составлять 10 м3/час. Но цена скважин — очень высока. Зачастую ее ставят вскладчину несколько владельцев соседних участков.

Как устроена артезианская скважина

Особенности подключения посудомоечной машины и мойки к водопроводу

Для мытья посуды нужна и холодная и горячая вода, поэтому подключение посудомоечной машины к водопроводу осуществляется подачей холодной воды от коллектора.

В этом случае, нагрев воды будет происходить в самой машине. Некоторые посудомоечные машины допускают подключение к холодному и горячему водоснабжению. Узнать, как подключить посудомоечную машину к водопроводу определенной марки, можно в инструкции на агрегат. Если подобное подключение не разрешено в инструкции, то делать его категорически нельзя из-за опасности выхода из строя электроники.

Многие сантехнические работы, в том числе монтаж или модернизация водопровода, вполне по силам многим владельцам частных домов. В этих работах нет никакой особой сложности. Самостоятельное выполнение работ сэкономит значительные средства, да и выполненные своими руками работы, сделанные для себя, будут значительно качественнее.

Ввод электричества в деревянный дом

Эксплуатировать деревянное строение, возможно только в том случае, если будет полностью исключена вероятность короткого замыкания и перегрева вводной электропроводки. Многие владельцы деревянных домов не знают как увеличить безопасность такого строения. Прежде чем осуществить ввод электроэнергии необходимо привести внутреннюю проводку в надлежащее состояние. При эксплуатации электрических приборов в деревянном строении должны соблюдаться следующие правила:

1. Не допускается свободное перемещение вводной электропроводки. В этом случае возможно перетирание изоляции провода с образованием короткого замыкания. Высока вероятность обрыва вводного провода, если он будет случайно зацепленным каким-либо объектом при перемещении.Поэтому прежде чем осуществлять подключение к ЛЭП, необходимо обеспечить безопасную высоту вводного провода. Часть проводки на доме должна быть помещена в специальные кожухи, каналы, рукава, которые исключают свободное перемещение провода.
2. Соблюдать правила подключения мощных приборов. Использование таких потребителей электричества, требует выделенной линии электропроводки. При подключении приборов большой мощности следует оборудовать данный контур отдельным автоматическим предохранителем (электрическим автоматом).Схема подключения мощных приборов должна быть проработана ещё на стадии проектирования дома.
3. Стараться избежать подключение электроэнергии не изолированным проводом. Если к деревянному дому подключается не изолированный алюминиевый провод, то возможно возгорание конструкций при возникновении короткого замыкания в непосредственной близости от деревянного строения.
   Чтобы избежать негативных последствий неправильного подключения электричества к деревянному дому, необходимо после приведения внутренней проводки в надлежащее состояние, осуществить подключение с помощью самонесущего изолированного провода (СИП) или осуществить подземный ввод электричества. Такой способ подключения электричества, является самым безопасным для этой категории домовладений.

Подземный ввод электричества используется для подключение не только частных домов, но и многоквартирный объект в условиях городской застройки, также подключается таким способом.

Работы осуществляются в такой последовательности:

Получить разрешение на подземное подключение дома. Прежде чем осуществлять ввод электричества в дом под землёй, необходимо произвести необходимые расчёты и получить разрешение на проведение земляных работ. Рассчитать сечение проводника и марку используемого провода должны специалисты, также необходимо согласовать прокладку траншеи от опоры ЛЭП до фундамента дома. Глубина, на которую укладывается кабель, обычно, составляет 0,7 — 0,8 метра, и если на пути прокладки кабеля имеются другие подземные коммуникации, то необходимо согласовывать проведение земляных работ с представителями коммунальных служб. Когда все разрешительные документы будут готовы и электрическая схема будет рассчитана, можно перейти к осуществлению подключения электрического тока к деревянному дому.
От опоры ЛЭП до фундамента деревянного дома делается траншея глубиной около 0,8 метра. Место входа электрического кабеля в грунт усиливается с помощью металлической трубы, которая должна быть поднята по опоре ЛЭП  на высоту до 2 метров.
Обычно, ввод электричества в деревянный дом, не требует производить отверстия в фундаменте, поэтому кабель в этом месте свободно проводится под ним и выводится непосредственно за стеной дома. Необходимо в месте ввода кабеля в здание, (учитывая, что грунтовые воды могут проходить слишком близко, или в случае, когда грунт подвержен значительной деформации), применять асбестовые или железобетонные трубы, в которых происходит размещение кабеля. Необходимо тщательно герметизировать такое размещение токопроводящего материала, от возможного попадания внутрь трубы грунтовых вод. Если этого не сделать, то при замерзании воды, может быть повреждена токоведущая жила кабеля. Если для подключения электрического тока в деревянное домовладение понадобится пробить отверстие в фундаменте, то, диаметр такого отверстия должен в несколько раз превышает ширину кабеля.В отверстие необходимо установить толстостенную металлическую трубу в которой и будет проложен электрический кабель

Когда кабель будет уложен по всем правилам траншею зарывают, предварительно разместив под землёй над кабелем ленты с надписью: «Осторожно кабель».

Как проложить кабель в земле видео смотрите ниже:

Система трубопроводов

Разводку внутри строения можно выполнить из металлопластиковых труб, но, несмотря на более высокую стоимость, лучше всего использовать трубопровод из сшитого полиэтилена с надежными фитингами. Такие трубы обладают прекрасными эксплуатационными характеристиками. Спрятать трубы, размещенные на деревянных стенах, можно при помощи устройства фальшстен.

Система водопровода и канализации

Для разводки по дому используются последовательное подключение или лучевая (коллекторная) система. В первом случае, к центральной магистрали через тройники подключаются конечные потребители (санузел, мойка, стиральная машина и т.д.). При таком принципе устройства происходит снижение давления в сети при одновременной работе нескольких потребителей воды.

Тройниковое подключение точек потребления

Для большого дома более эффективно независимое подключение всех точек водозабора к выходам коллекторов посредством индивидуальных труб. Но это приводит к значительному увеличению их количества, что не может не сказаться на общей стоимости системы.

Коллекторное подключение труб

Нужно стараться минимизировать количество наклонов и поворотов труб, чтобы поддерживать оптимальное давление. Перед каждым потребителем устанавливается свой шаровый вентиль, что позволяет перекрывать воду при необходимости.

Снаружи рекомендуется использовать полипропиленовые трубы. Их требуется укладывать в грунт ниже уровня промерзания.

Укладка внешней трубы

Принципиальные схемы

В описанных условиях мы можем предложить две схемы дачного водоснабжения — с насосной станцией, подающей воду из колодца или скважины, а также с емкостью и самотечным водопроводом.

С насосной станцией

Насосная станция — готовое решение для автономного водоснабжения. Она включает смонтированный на одной станине центробежный поверхностный самовсасывающий насос, управляющее его питанием реле давления, и мембранный бачок-гидроаккумулятор.

Элементы насосной станции

Цена — от 5000 рублей. Вес — от 10-12 килограммов — вполне позволяет брать насосную станцию с собой в поездку на дачу.

Глубина всасывания типичного недорогого поверхностного насоса ограничена 8-9 метрами. Поднять воду с большей глубины невозможно из-за величины атмосферного давления, вытесняющего воду во всасывающий шланг при создании в нем разрежения. Однако это ограничение успешно обходят станции с выносным эжектором.

Слева на фото — чугунный внешний эжектор

Что это такое?

Эжектор — открытое сопло, впрыскивающее в окружающие его массы воды струю под высоким давлением и увлекающее их за собой во всасывающую трубу. Эжектор подключается к дополнительной трубе, опущенной в скважину — напорной. Его наличие позволяет увеличить глубину всасывания до 30 и более метров.

Схема работы насоса с эжектором

Как подключается насосное оборудование?

Выходной патрубок насоса соединяется с внутренним водопроводом дачного дома. Входной — снабжается жесткой всасывающей трубой с донным клапаном (комбинацией обратного клапана и сетчатого фильтра), которая погружается в колодец или обсадную трубу скважины. Фильтр исключает всасывание песка, а обратный клапан предотвращает слив воды из гидроаккумулятора после выключения насоса.

Схема водоснабжения с насосной станцией

Армированный проволокой всасывающий шланг с донным клапаном

С емкостью

Альтернативная схема водоснабжения для дачного дома — с баком-ресивером на чердаке и водопроводом, вода в который поступает из бака самотеком. В качестве ресивера обычно используется вертикальный или горизонтальный бак из пищевого полиэтилена.

Полиэтиленовые емкости для воды

Бак снабжается одной или двумя латунными врезками. Врезка в нижней части ёмкости нужна для подключения к внутреннему водопроводу, а в верхней части — для монтажа поплавкового клапана при подаче воды из летнего водопровода.

Врезки в бак для воды

Подключение бака к летнему и внутреннему водопроводам

В том случае, если водопровод для полива отсутствует, бак наполняется поверхностным или погружным насосом любого типа из колодца или скважины.

Два достоинства этой схемы:

1. В ней отсутствует сколь-нибудь дорогостоящее стационарное оборудование. Непрошенных гостей едва ли заинтересует большой пластиковый бак, который довольно трудно унести с участка, не располагая грузовым транспортом. Насос для наполнения бака используется периодически и не должен постоянно храниться на даче;
2. После наполнения бака водоснабжение полностью энергонезависимо вплоть до исчерпания запаса воды. Отключение света никак не скажется на напоре в кранах. Если вода подается в бак из летнего водопровода, схема и вовсе не нуждается в электроэнергии.

Недостатки тоже присутствуют:

1. Напор воды равен высоте установки бака над точкой водоразбора и редко превышает 2-3 метра;
2. Бак не может быть слишком большим: его вместимость ограничена прочностью потолочных балок;
3. В межсезонье бак приходится сливать перед отъездом с дачи. Иначе внезапные заморозки могут привести к замерзанию воды и его повреждению.

Альтернатива — утепление бака и организация его кабельного обогрева

Механические свойства полиэтилена

Подключаем насосную станцию к внутреннему водопроводу

Подачу воды в дом при использовании скважины осуществляет автоматическая система, состоящая из нескольких важных элементов:

• насоса;
• накопителя воды — гидроаккумулятора;
• регулирующей автоматики.

Если все элементы собраны в единый механизм, перед нами насосная станция. Она имеет штуцеры:

• для получения воды из колодца или скважины;
• для подачи воды во внутреннюю сеть.

При включении станции насос закачивает воду в гидроаккумулятор. При достижении определенного давления автоматика отключает насос.

Когда вода расходуется, давление постепенно падает до определенного значения, после достижения которого автоматика вновь запускает насос.

Как выполняется монтаж и разводка

Отличия между внутренней и внешней разводки труб соответствуют разнице между скрытой и открытой электропроводкой. Если выбрана внешняя разводка, то трубы будут идти по дому, в случае с закрытой – элементы будут помещены внутрь отделки частного дома и его стен. Также сегодня можно сделать полускрытый вариант, в котором трубопровод устанавливается в короба. Их можно оклеить или покрасить в то же цвет, что и стены. Также короба можно оставить и вовсе без отделки.

Схема водоснабжения в частном доме или на даче – это самый сложный момент, так как для каждого объекта схема составляет индивидуально. Водопровод необходимо грамотно соединить с системой канализации. Придется своими руками поработать и над стенами, если вам нужна скрытая разводка. Расход жидкости каждой точки забора воды и мощность скважины – вот два главных показателя, которые необходимо рассчитать перед началом процесса.

Схемы разводки водопроводной системы по дому

Схема водопровода предусматривает два способа разводки труб:

• Последовательное.
• Параллельное.

Выбор того или иного варианта зависти от эксплуатационных особенностей внутридомовой сети – количества жильцов, точек водоразбора, интенсивности расходования воды и т.д.

Последовательное, тройниковое подключение

Последовательная схема водоснабжения в частном доме подразумевает разделение одной общей водоподающей ветки на несколько «рукавов» при помощи тройников.

Поэтому, такая схема также носит название тройниковой. Каждая ветка трубопровода отходит к своей точки потребления – кухне, ванной, туалету.

Среди плюсов такого варианта можно отметить более бюджетную стоимость из-за меньшего расхода труб. Недостатком же тройникового подключения является неодинаковый напор в каждом из рукавов трубопровода.

При большом числе ответвлений напор воды в них уменьшается. Последовательная схема рекомендуется к применению в домах с небольшим числом водоразборных точек.

Параллельное, коллекторное подключение

Отличительная особенность параллельной схемы водопровода – установленный коллектор. Это специальный узел водораспределения, от него выводятся отдельные ветки к каждой точке потребления.

Плюс коллекторного подключения заключается в возможности обеспечить равномерный напор в каждой точке водопотребления. Недостатком же параллельного подключения является повышенный, по сравнению с последовательным вариантом, расход материалов.

Составление проекта

Начните с составления проекта системы. В первую очередь определитесь с оборудованием. Уточните места расположения точек водозабора, подсчитайте требуемое количество фитингов, выберите оптимальный материал изготовления и вид водопроводных труб.

Пластиковые трубы применяются чаще всего. Это долговечные и надежные изделия, в полной мере справляющиеся со всеми возлагаемыми на них задачами. При этом трубы из пластика не ржавеют, что позволяет зашивать их в стены, в отличие от металлических аналогов.

Составьте подробную схему будущего водопровода. На чертеже укажите все размеры. Так вы сможете рассчитать оптимальный метраж и определить нужное количество комплектующих. При этом комплектующие рекомендуется купить с 10-15-процентным запасом.

Также вы должны решить, будете ли вы самостоятельно выбирать и покупать все необходимое оборудование, либо же сразу купите готовую водозаборную станцию. В этом моменте руководствуйтесь своими личными предпочтениями.

Важность сегмента

Постоянное наличие воды в частном доме или на даче – очень важная составляющая для комфортного проживания всех жильцов. Вода необходима для многих дел. Это не только приготовление пищи и банные процедуры, но и полив огорода, стирка и уборка, всевозможные технические работы в доме и на участке.

Удобство заключается в том, что все коммуникации надежно защищены от механических и других воздействий из-за расположения под землей, но в то же время к ним имеется легкий доступ для ремонта или частичной замены.

В этой статье мы подробно расскажем, как обустроить водопровод на участке максимально просто и качественно.

Схемы и оборудование для ГВС

Какое оборудование нужно для того, чтобы обеспечить дом горячей водой? Вот описание наиболее популярных решений.

Электрический бойлер

Устройство: теплоизолированный бак с ТЭНом и терморегулятором.

Элементы конструкции бойлера

Преимущества:

• Небольшая нагрузка на проводку (мощность ТЭНов лежит в диапазоне 1- 3 киловатта);
• Стабильная температура воды;
• Возможность точной регулировки температуры.

Терморегулятор позволяет задать и поддерживать температуру воды

Недостатки:

Высокая стоимость киловатт-часа тепла;

• Потери тепла через теплоизоляцию бака: бойлер периодически включает ТЭНы для подогрева воды даже в отсутствие ее расхода;
• Энергозависимость. Если у вас выключили свет, горячая вода быстро закончится.

Подключение: вход бойлера подпитывается от водопровода ХВС, выход подключается к разводке ГВС. На входе устанавливается группа безопасности, состоящая из обратного и предохранительного клапанов. Обратный клапан исключает слив нагретой воды при отключениях ХВС, а предохранительный предотвращает опасный рост давления в баке и водопроводе вследствие теплового расширения воды.

Схема подключения электробойлера

Бойлер косвенного нагрева

Устройство: теплоизолированный бак с теплообменником и патрубками для подключения к системам ХВС, ГВС и отопления.

Теплообменник бойлера косвенного нагрева

Преимущества: подключается к отопительному котлу любого типа. Позволяет реализовать энергонезависимое (без использования электроэнергии) приготовление горячей воды. Стоимость киловатт-часа тепла определяется только типом используемого топлива.

Подключение:

• Косвенник небольшого объема подключается к водопроводу так же, как электрический бойлер;
• При объеме свыше 150 литров предохранительный клапан заменяется на расширительный бак. Он тоже решает проблему теплового расширения воды, но другим способом: не сбрасывает воду в дренаж, а вмещает ее избыток за счет сжатия воздуха;

Расширительный бак в обвязке косвенника

К системе отопления бойлер подключается параллельно отопительному контуру. В теплое время года батареи отключаются, и теплоноситель циркулирует между теплообменниками бойлера и котла.

Газовая колонка, двухконтурный котел

Устройство: газовая колонка — проточный водонагреватель, использующий теплоту сгорания газа. Регулировка его подачи осуществляется термостатом — механическим или электрическим.

Двухконтурный котел совмещает работу на отопление с приготовлением горячей воды в дополнительном теплообменнике (отдельном или коаксиальном).

Устройство котла для отопления и ГВС

Преимущества:

• Использование самого дешевого источника тепла – магистрального газа;
• Компактность водонагревателя;
• У моделей с пьезорозжигом и механическим термостатом — энергонезависимость.

Недостаток: низкая точность регулировки температуры у устройств с механическим терморегулятором. Попытка принять теплый душ становится непрерывным сражением с кранами смесителя.

Подключение: в разрыв между водопроводами горячей и холодной воды. Из дополнительной арматуры могут устанавливаться только краны, отсекающие колонку или котел, и механический фильтр на входном патрубке.

Впрочем: если фильтр есть на вводе водоснабжения, воде подпитки не требуется дополнительная очистка.

Колонка подключена к водопроводам ХВС и ГВС без дополнительной арматуры

Обслуживание и текущий ремонт

Водопроводная система, обустроенная в частном доме, требует постоянного внимания. Запасным емкостям нужна периодическая промывка и очистка, резьбовым соединениям – подтягивание, наружным участкам трубопровода – покраска, а проложенные в траншее участки магистрали должны обеспечиваться надежной изоляцией. При возникновении неполадок к их устранению стоит приступать незамедлительно, чтобы не усугублять положения. При небольшом прорыве на поврежденный участок накладывается значительно превосходящий его по размерам бандаж с резиновой прокладкой, закрепляемый с помощью хомута (стяжки).

Протечка также может быть ликвидирована с помощью бандажа. Резиновую прокладку заменяют стеклотканью, обматываемой вокруг поврежденного участка трубы не менее шести раз. Использование эпоксидной смолы позволит надежно подклеить бандаж.

При возникновении в новом трубопроводе свища ремонт может быть проведен ввинчиванием болта в просверленное под него отверстие. Этим способом нельзя пользоваться, устраняя свищ в старой трубе, так как резьба его только увеличит.

Наличие водопровода– признак соответствия уровня жизни обитателей здания минимальным требованиям в отношении комфорта и поддержания гигиены. Обустроить водопровод и канализацию в частном домовладении – задача хлопотная, но вполне посильная, если задаться такой целью.
