Регулировка карбюратора «хускварны 142»: технические характеристики, инструкция по работе, фото и отзывы владельцев

как отрегулировать карбюратор на бензопиле

Помните, что для правильной регулировки карбюратора бензопилы нужен тахометр и опыт. Потому лучше обратиться в спец сервис!

Регулировка карбюратора бензопилы обеспечивает эффективную работу инструмента на работоспособной версии мощности при экономичном потреблении горючего. Регулировка должна выполняться при чистом топливном и воздушном фильтре. Для большего кол-ва карбюраторов регулировка осуществляется 3-мя винтами: для наибольших и малых оборотов и регулировки холостого хода.

Винтами H и L регулируется соотношение консистенции бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение консистенции, и обороты соответственно падают, при закручивании смесь обедняется – обороты вырастают.

Обозначение H относится к винту наибольших оборотов, управляющему основным жиклером, L. к винту малых оборотов, управляющему жиклером холостого хода. При помощи винта S осуществляется четкая регулировка оборотов холостого хода. Время от времени, для упрощения опции, количество доступных регулировочных винтов карбюратора уменьшают.

Настройка карбюратора бензопилы разделяется на два шага – базисный (заводские опции), осуществляемый при выключенном движке. и окончательный, производимый на работающем прогретом движке. Четкое значение углов поворота следует брать из инструкций по эксплуатации для определенной бензопилы. Если не соблюдать аннотации производителя приводит к повреждению мотора.

Базисная регулировка карбюратора.

Регулировочные винты наибольших H и малых L оборотов медлительно поворачивают по часовой стрелке по полной программе, после этого выкручивают вспять на 4.5 оборота, также вероятны другие опции

Проверка и регулировка холостого хода.

Отыскиваем самые большие обороты холостого хода, для этой цели медлительно поворачиваем винт L в различных направлениях. После нахождения положения больших оборотов мотора нужно повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь одновременно крутится на холостом ходу, винт Т по другому (S) следует поворачивать простив часовой стрелки, пока она не остановится.

Проверка и регулировка наибольшего числа оборотов.

Изменение наибольшего числа оборотов осуществляется винтом H. При его заворачивании (вращение по часовой стрелке) обороты растут, при выворачивании. уменьшаются. Движки бензопил имеют самую большую скорость вращения от 11500об/мин. до 15000 об/мин. Несколько завышенную скорость не обеспечивает зажигание, уже сегодня, она становится небезопасной для мотора. Предельные обороты определяются по перебоям в зажигании. Если они наступают, винт H мало выкручивают против часовой стрелки.

Если работа мотора не испытана на ускорени и наибольшие обороты то регулировка бензопилы не способна считаться завершенной.

При плавном нажатии на курок газа движок должен уверенно и стремительно набирать обороты от холостого хода до наибольших( от 2800 обр.до 11500-15000 обр. отталкиваясь от агрегата). Если обороты набираются медлительно, с запаздыванием, винт L необходимо медлительно выкрутить против часовой стрелки, однако менее чем на 1/8 оборота.

После регулировки ускорения и наибольших оборотов следует опять проверить работу пилы на холостом ходу. движок должен работать стабильно, цепь не должна двигаться. Настройка бензопилы должна повториться, если это условие не производится увы не считая шага базисной регулировки.

Карбюраторы большинства бензопил имеет три винта для регулировки:

Владение бензопилой во многом облегчает жизнь даже любителю, а в некоторых профессиях этот инструмент фактически незаменим. Однако, как любое относительно сложное устройство, бензопила требует периодического обслуживания. Из-за несвоевременного или не самого качественного техобслуживания, а также в результате воздействия как плановых, так и чрезмерных нагрузок могут появляться разного рода неисправности. Для профессионалов перебои или нестабильная работа пилы снижает эффективность работы или может послужить причиной испорченного рабочего дня. Одной из довольно часто встречающихся неисправностей является неверная настройка карбюратора бензопилы, которая сбивается из-за неудачных попыток регулировки или смещения регулировочных винтов по иным причинам.

Особенности регулировки карбюраторов бензопил популярных марок своими руками

Несмотря на то, что, на первый взгляд, все карбюраторы одинаковы, регулировка этого узла может отличаться в зависимости от марки инструмента. Различия могут быть незначительными, однако они есть, и о них стоит упомянуть.

Особенности регулировки своими руками карбюратора бензопилы «Штиль 180»

Карбюратор бензопилы «Штиль 180» довольно интересен. Его особенность в том, что два регулировочных винта из трёх привычных на нём отсутствуют. А потому регулировка карбюратора бензопилы «Штиль 180» сводится к элементарной настройке холостого хода при помощи единственного винта LD. А вот о другой модели марки «Штиль 250» этого сказать нельзя. Здесь узел практически привычный, с тремя винтами. Разница заключается лишь в том, что холостой ход при регулировке карбюратора Штиль 250 настраивается винтом Н, а не Т.

ФОТО: shopozz.ruДовольно известная бензопила в России – «Штиль 180»

Нюансы регулировки карбюратора бензопил, марки «Урал»

Регулировка производится по следующему алгоритму. Сначала выставляются обороты холостого хода (винт малого газа), чтобы цепь была статична. При сильном дыме из выхлопной трубы следует немного закрутить винт полного газа. При этом, дыма станет меньше, а обороты увеличатся. Так, поочерёдно выставляя винты, можно добиться оптимального результата.

ФОТО: ваш-дом-и-сад.рфБензопила «Урал» – это уже классика

После следует резко нажать на рычаг газа. Если обороты пошли вверх быстро, то всё в норме, можно винт малого газа фиксировать. Если же они растут недостаточно динамично, стоит немного вывернуть винт полного газа. А после обкатки уже можно настроить и максимальную мощность.

Кстати, аналогичный карбюратор устанавливается и на бензопилы «Тайга», а значит, и регулировка будет идентичной.

ФОТО: grizzly-tool.com.uaНа бензопилу «Тайга» ставится тот же карбюратор, что и на «Урал»

Бензопила «Партнёр 350»: как отрегулировать карбюратор

Здесь всё просто. Регулировка карбюратора бензопилы «Партнёр 350» производится в соответствии с представленной нами сегодня пошаговой инструкцией. Но, если что-либо из неё читателю осталось непонятным, предлагаем ещё один вариант. Ниже представлено видео регулировки карбюратора бензопилы «Партнёр 350», которое поможет разобраться в этом вопросе.

Watch this video on YouTube

Хускварна 142: как отрегулировать карбюратор этой бензопилы своими руками

И у этой марки и модели никаких особенностей или отличий нет. Все регулировки карбюратора бензопилы «Хускварна 142» (как и 137 или 240 модели) своими руками производятся по аналогичному с пошаговой инструкцией алгоритму. Это наиболее распространённый вариант настройки, потому он и был приведён в вышеуказанной инструкции. К примеру, аналогичным образом производится и регулировка карбюратора бензопилы «Карвер».

ФОТО: besplatka.uaХускварна 142 выглядит довольно агрессивно
ФОТО: krsk.au.ruА вот 240-я модель с виду немного помягче, однако по характеру не уступит
ФОТО: zubilo-perm.ruКарвер пытаются копировать фирменный оранжевый цвет Хускварны

Когда нужна регулировка карбюратора бензопилы Хускварна

Пренебрежение отклонениями в нормальной работе бензоинструмента чревато тем, что даже при сильном желании регулировка карбюратора бензопилы Хускварна может оказаться бесполезной и потребуется замена либо этого узла, либо уже элементов двигателя, пострадавших от продолжительных тепловых либо механических нагрузок. Поэтому, как только пила показала первые отклонения, следует немедленно производить ремонт в виде несложных регулировочных действий. В числе таких изменений в работе отметим:

1. Бензопила слишком медленно разгоняется;
2. Инструментом не достигается максимальная мощность, а при нагрузке она быстро падает;
3. Мотор часто глохнет;
4. В работе цепной пилы слышен сильный шум;
5. Бензопилой освобождается не характерное количество дыма, увеличивающееся при каждом этапе нагрузки.

Как только Вы заметили какие-либо из перечисленных отклонений, карбюратор косы 435 или слегка усиленной его копии пилы Хускварна 55 должен быть срочно отрегулирован. Своевременное обслуживание так же предвещает отсутствие растрат на полную замену запчастей и блоков приводной и топливной системы мотора бензопилы. Потому, при трудностях в работе карбюраторной системы Хускварна 340 и всех прочих линеек настройки спасут и бензопилу, и рабочие процессы, и средства владельцев. При необходимости, в компании «Коса-моторс» можно заказать настаивание механизмов, замену запчастей, а так же купить леску для триммера с консультацией по её самостоятельной установке.

Общие, Предписания по безопасности

• Изображение
• Текст

115302726 Rev. 2 7/15/10 Russian — 10

ОБЩИЕ

ПРЕДПИСАНИЯ ПО БЕЗОПАСНОСТИ

угарным газом. Поэтому никогда не запускайте двигатель в закрытом помещении. Выхлопные газы имеют высокую температуру и иногда содержат искры, что может привести к возгоранию. Ни в коем случае не запускайте машину в закрытом помещении или вблизи воспламеняющихся (огнеопасных) материалов.

Самоконтрящаяся

гайка

Самоконтрящаяся

гайка используется

для крепления режущих дисков или железных ножей.

Во время сборки затягивайте гайку в сторону, противоположную направлению вращения режущих органов. При снятии режущего органа откручивайте гайку в направлении, совпадающем с направлением движения режущих органов. (

ПРЕДУПРЕЖДЕНИЕ!

Гайка имеет

левую

резьбу.) Затягивайте гайку,

используя торцевой гаечный ключ.

Нейлоновая прокладка внутри самоконтрящейся гайки не должна быть настолько изношена, чтобы ее можно было закручивать вручную. Нейлоновая прокладка должна выдерживать усилие откручивания не менее 1,5 Нм. Гайку следует заменять

после примерно 10-кратного ее закручивания/откручивания.

Режущее оборудвание

В данном разделе указано, каким образом с помощью правильного техобслуживания и используя нужный тип режущих органов можно: ·

Уменьшить

риск отскока ножа.

·

Получить максимальную производительность.

·

Увеличить срок службы режущих органов.

ВАЖНО!

Используйте режущие органы только с рекомендованной нами защитой! См. раздел «Технические характеристики». Обратитесь к инструкции по режущим органам, чтобы проверить правильность намотки лески и правильность выбора ее диаметра. Следите за тем, чтобы зубья ножей были правильно заточены! Следуйте нашим рекомендациям. См. также инструкции на упаковке ножей. Следите за тем, чтобы ножи были установлены правильно! Следуйте нашим инструкциям и используйте рекомендуемый размер напильников.

ПРЕДУПРЕЖДЕНИЕ! Всегда

останавливайте двигатель прежде, чем выполнять любые операции с режущими органами. Они продолжают вращаться даже после отпускания рычага дросселя. Прежде, чем Вы начнете работать с режущим органом, убедитесь, что он полностью остановился, и отсоедините провод высокого напряжения от свечи зажигания.

ПРЕДУПРЕЖДЕНИЕ!

Использование несоответствующих режущих органов или неправильно заточенных ножей увеличивает риск отскока.

Комментарии

Выделить → Я нашла инструкцию для своего инструмента здесь! #manualza

Кликнуть →

Вот у деда своего, в сарае, нашел старенькую военную брошюрку, 1976 года выпуска: «Инструкция по укладке парашюта, издание второе, дополненное и исправленное».

Мануалза!manualza.ru

Регулировка карбюратора бензопилы

Карбюраторы большинства бензопил имеет три винта для регулировки:

• L – винт жиклера для регулировки низких оборотов
• H – винт жиклера для регулировки высоких оборотов
• Винт — Т у Партнёра и Хускварны (у Штиля LA ) – регулировка холостого хода бензопилы

Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно растут, при закручивании смесь обедняется – обороты падают.

Винт Т(LA) предназначен для регулировки оборотов холостого хода. Основная настройка бензопилы производится на заводе-изготовителе при конечном испытании. Карбюратор, как правило, отрегулирован на подачу более богатой (чем оптимальная) топливной смеси. Заводскую регулировку необходимо сохраняться первые часы работы пилы. Затем (необязательно) производится более точная регулировка карбюратора.

Регулировку начинаем с настройки холостого хода, для этого вращаем винт T (LA) против часовой стрелки, добиваясь полной остановки цепи при устойчивых оборотах двигателя.

Для дальнейшей точной регулировки понадобиться тахометр и её лучше доверить специалистам. тем более что в большинстве случаев она может и не понадобиться.

Настройку инструмента начинаем с винта L, затем используем винт H и в конце винт Т (LA).

Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т следует поворачивать простив часовой стрелки, пока она не остановится.

Винтом Н регулируется мощность и частота оборотов. Регулировка карбюратора на обедненную смесь приводит к избыточным оборотам, перегреву двигателя и выходу из строя поршневой бензопилы.

Прогреваем двигатель бензопилы на холостом ходу не менее 10 секунд и поворачиваем винт Н на 1/4 оборота против часовой стрелки. Даём двигателю поработать около 10 сек. затем проверяем максимальные обороты двигателя тахометром. В случае несоответствия максимальных оборотов паспортным, операцию следует повторить. При подаче слишком богатой смеси глушитель начинает дымить, при слишком бедной пила визжит и перегревается.

Заканчиваем регулировку настройкой оборотов холостого хода, как уже было описано выше. Число оборотов холостого хода установлено правильно, если двигатель работает без сбоев при минимальных оборотах и цепь при этом не вращается.

Карбюратор можно считать отрегулированным, если двигатель быстро разгоняется и по звуку напоминает работу четырехтактного на полном газу.

Оптимальный совет, что я могу Для вас дать- обратитесь к спецам! Поверьте за очень маленькие средства спецы отрегулируют карбюратор, проверят общее состояние пилы. Если тем ни менее нужно провести регулировку карбюратора на пиле Husqvarna 137 без помощи других, то попробую тщательно обрисовать Данный процесс. Так же в нижней части поста добавил видео что же на самом деле как регулировать карбюратор бензопилы на холостых оборотах.

На рисунке выше вы видите три винта для регулировки. Них имеет свой профессионализм предназначение:

Винт Т нужен для регулировки оборотов на холостом ходу.

Винт L служит для регулировки низких оборотов.

Винт H регулирует высочайшие обороты.

Порядок регулировки:

Поначалу винтом L (вращая его) мы ищем самые высочайшие обороты на холостом ходу. Если мы их отыскали, нужно повернуть Данный винт на четверть оборота против стрелки часов. Если в этом деле положении цепь продолжает крутиться, то вращением винта Т добиваемся ее остановки.

Потом прогреваем движок на полном ходу в районе 10-15 секунд и поворачиваем винт H на четверть против часовой. Ждем 10 секунд и слушаем-двигатель должен работать как 4-хтактный по звуку. Если раздается визг, то смесь бедная(выкручиваем винт), если дымит обогащенная смесь(закручиваем винт).

После регулировки низких и больших оборотов выставляем обороты холостого хода винтом Т. Делается это так:

1.Движок должен работать

2.4.Вращаем винт Т по часовой стрелке до той поры пока цепь не начнет вращение.

3.Вращаем винт в другую сторону до остановки цепи.

Читайте:

При правильно отрегулированном карбюраторе ваша бензопила стремительно развивается и по звуку такая же как работу 4-хтактного мотора.

https://youtube.com/watch?v=i86KPD7EA_o

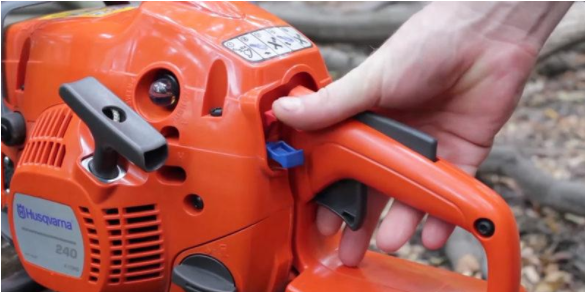

Особенности бензопилы «Хускварна» 240

Цепная мотопила «Husqvarna» с такой маркировкой является легкой, маневренной и высокопроизводительной модель. Силовым компонентом выступает двухсильный карбюраторный двигатель, работающий на смеси бензина АИ-92 и фирменного 2-тактного масла. Благодаря объемному цилиндру в 38,2 см 3 мотор совершает до 9 тыс. оборотов в минуту, которые создают большую скорость вращения цепи (до 20 м/с).

Главный режущий элемент или цепь для бензопилы «Husqvarna» 240 должна иметь величину в диапазоне 33-40 см. Базовая комплектация включает максимально допустимый размер – 40 см со стандартным расстоянием между звеньями и оптимальной толщиной в 1,3 мм.

Бензопила не требует специального ухода

Немаловажно и то, что для настройки пильного агрегата не обязательно обращаться в сервисные центры или искать профессиональных мастеров – подробная инструкция по эксплуатации написана так, что диагностику и ремонт техники можно выполнить самостоятельно

Преимущества бензопилы «Husqvarna» 240:

• система активного виброгашения «LowVib»;
• оснастка передней ручки дополнительной защитой;
• инерционный тормоз;
• цепной уловитель;
• смазка пильного блока в режиме «Автомат»;
• технология «X-Torq», снижающая расход топлива и количество газопылевых выбросов в атмосферу;
• функционал «Air Injection» — 2-контурная очистка воздуха;
• мильтизадачный рычаг управления;
• электронное зажигание;
• праймер;
• емкие резервуары для жизнеобеспечения мотоинструмента;
• усиленные цилиндропоршневые;
• эргономичная конструкция;
• цена, приемлемая для тех, кто ценит качество и долговечность.

Регулировка карбюратора Хускварна 142

Регулировка карбюратора бензопилы 142 Хускварна происходит в нескольких направлениях. Поскольку карбюратор отвечает за смешивание топлива с воздухом в оптимальной пропорции, то одним из направлений регулировки будет качество топливной смеси. Второе направление регулировки карбюратора бензопилы связано с уменьшением подаваемого топлива. Необходимость такой регулировки часто обусловлена неполным сгоранием топлива и выходом его в виде густого дыма.

Инструмент, который понадобится для регулировочных работ:

1. Специальные отвертки для регулировки винтов (приобретаются в специализированных магазинах);
2. Тахометр (некоторые опытные владельцы бензопил при отсутствии тахометра ориентируются на слух);
3. Крестовая отвертка;
4. Компрессор с продувочным пистолетом.

До начала работ по наладке, хорошо бы провести диагностику бензопилы. Стоит удостовериться в том, что фильтр находится в пригодном состоянии, замена не требуется. Проверьте, нет ли затруднения подачи топлива. Обязательно удалите с узлов и с самой бензопилы грязь и пыль. Поскольку регулировка потребует разборки агрегата, то необходимо запомнить правильное расположение запчастей. Не запутаться поможет инструкция по эксплуатации бензопилы, в которой имеется схема сборки. Но даже если схемы по какой-то причине не оказалось, можно все заснять на камеру мобильного телефона.

Итак, инструменты есть, диагностика проведена, приступаем к регулировке.

Регулировка винта (L)

Настройку карбюратора Хускварна 142 начинаем с установки заводских настроек на выключенной пиле. После этого запускаем пилу, даем ей поработать несколько минут. Далее проворачиваем винт (L) по направлению движения стрелки часов, пока не найдете момент, где двигатель набирает наибольшие обороты. Поймав нужный момент, прокрутите винт на четверть оборота в противоположном направлении. В случае передвижения цепи, потребуется регулировка винта (Т).

Регулировка винта (Н)

Регулировка винта, делается в первые 10 секунд эксплуатации двигателя на предельных оборотах. Как отрегулировать карбюратор на бензопиле Хускварна 142 на самых больших оборотах. Для наладки достаточно повернуть винт (Н) на четверть оборота по направлению движения часовой стрелки. Заметив, что максимальная нагрузка не набрана, повторяем все манипуляции. Для окончания регулировки потребуется тахометр, который надо подключить к включенной пиле. Если произведена недостаточная наладка, что заведенный мотор будет издавать неестественные визжащие звуки. В ситуации, когда с регулировкой переусердствовали появиться большое количество дыма.

Регулировка винта (Т)

Работа с этим винтом очень простая. Она заключается в поворачивании винта по направлению движения стрелки часов. Поворачивать винт следует ровно до той секунды, когда цепь начнет движение. Как только движение началось, винт поворачивается в противоположную сторону до прекращения движения цепи.

Весь ход регулировки карбюратора должен выполняться в той последовательности, как рассказывалось выше.

Чтобы оценить, правильно ли выполнена на Хускварне 142 настройка карбюратора, посмотрите, как работает бензопила после выполнения наладки. Инструмент показывает стабильную работу, как на низких, так и на самых больших оборотах. Обороты должны легко набираться. Мотор функционирует без лишних чужеродных шумов, не глохнет. Проверьте работу двигателя. Сделать это легко. Несколько раз резко надавите на курок газа

Обратите внимание, что при нажатии курка обороты должны очень быстро увеличиваться, а при спускании понижаться. Если все идет именно так, то настройка выполнена без ошибок

Помимо потребности в регулировке карбюратора при какой-то неисправности инструмента, существуют еще два случая, в которых регулировочные работы просто необходимы.  Первый случай – это смена используемой топливной смеси, а второй – это перед подготовкой к летнему сезону после зимовки и наоборот. У владельца электроинструмента всегда есть выбор действовать самостоятельно или обратиться в сервисный центр для проведения данных работ специалистами. Не стоит приступать к настройке карбюратора, не имея никакого аналогичного опыта.

К сожалению, далеко не всегда регулировка карбюратора помогает в решении проблем. Зачастую причиной неудовлетворительной работы инструмента может стать поломка той или иной детали. Если самостоятельно не удается найти причину той или иной неисправности, то лучше показать свой инструмент профессионалам в специализированном сервисном центре. Работа специально обученных людей обойдется намного дешевле, чем сломанный своими руками электроинструмент.

Конструкция простейшей бензопилы

Первый патент США № 780 476 на «бесконечную цепную пилу» был предоставлен Самуэлю Дж. Бенсу из Сан-Франциско 17 января 1905 года. Это была огромная статическая пилорежущая машина по дереву. В основном Бенс разработал принцип функционирования пилы, но в новом изобретении не был указан источник её питания. К пиле прилагался любой внешний источник — паровой или газовый двигатель. Только 16 лет спустя, в 1921 году, он подал ещё один патент No 1617565 на переносную цепную пилу с автономным источником питания.

Устройство и внутреннее строение бензопилы с тех пор особо не изменилось. Она имеет две основные части: режущий диск, встроенный в цепочку, обёрнутый вокруг длинного металлического направляющего стержня, и небольшой бензиновый двигатель с одним цилиндром (иногда это электрический двигатель, питаемый от электросети или аккумуляторной батареи). Цепь немного похожа на цепь велосипеда, бегущую вокруг звёздочек — шестерни, предназначенной для поворота цепи, только с 30 острыми зубьями (изготовленными из закалённого стального сплава), размещённых с интервалом.

Принцип работы пилы заключается в том, что она превращает химическую энергию бензина в механическую энергию, которая приводит в движение цепь. Обычно резервуар для бензина вмещает всего 0, 5 литра. Бензин подаётся через карбюратор, где смешивается с воздухом. Воздушно — бензиновая смесь переходит в цилиндр, который работает так же, как и в двигателе автомобиля, но с простым двухтактным циклом вместо более сложного четырехтактного, используемого в автомобиле.

Внутри цилиндра воздушно-топливная смесь зажигается искровой свечой, бензин высвобождает свою энергию и толкает поршень вперёд. Поршень в бензопиле обычно имеет диаметр около 45 мм и ход около 33 мм. Кривошипно-шатунный механизм преобразовывает возвратно-поступательное движение поршня к вращательному движению звёздочки, на которую насажена цепь.

Центробежная муфта соединяет двигатель и цепь. Механизмы несут мощность от сцепления до звёздочки, которая удерживает цепь. Цепь вращается вокруг края длинноствольной пластины, называемой направляющей штангой.
