Ремонт насосной станции своими руками

Настройка автоматики

Правильно работающая система должна функционировать в автоматическом режиме. Для этого в гидроаккумулятор устанавливается реле давления. Оно необходимо, чтобы отключать насос при достижении максимально заданного показателя. А также, чтобы помпа включилась и начала снова закачивать воду, когда давление понизиться до указанного заранее минимума.

Все настройки производятся самостоятельно:

• Помпа отключается, а из гидробака сливается вода. Это можно сделать, открутив ключом специальный кран внизу системы.
• Запуск насосной станции снова активируется для заполнения гидроаккумулятора.
• В момент отключения насоса, нужно зафиксировать показания манометра. Это будет верхним порогом.
• После этого открывается самый дальний от насоса кран. Пока течет вода, можно отрегулировать ее напор. Для этого на реле необходимо подкручивать гайку на большой пружине.
• Необходимо дождаться, когда насос снова запустится. Это произойдет при понижении давления по мере вытекания воды.
• Зафиксированные показания будут соответствовать нижнему порогу.

Снятие показанийИсточник gaz-test.ru

• Далее нужно найти разницу между верхним и нижним давлением.
• Если найденные параметры окажутся близки к 1,4 бар, то больше ничего делать не нужно. Система работает в оптимальном режиме.

Когда показания оказываются ниже стандартного значения, насос начнет чаще запускаться, а напор может оказаться прерывистым. Это приведет к преждевременному износу рабочих узлов. Более высокие показатели от нормы позволят эксплуатировать станцию в щадящем режиме. Но при этом будет сильно заметна разница между максимальным и минимальным напорами.

Для регулировки этих параметров на реле есть малая пружина. И ее натяжение можно менять при помощи откручивания гайки. После завершения настроек, проводят повторный запуск системы. И если итоги не удовлетворительны, все действия повторяют.

Видео описание

В этом видео показано, как запустить водяную станцию и избежать при этом распространенных ошибок:

Правила эксплуатации

Производители насосного оборудования дают четкие предписания, что нужно делать, чтобы их техника работала без перебоев в течение всего заявленного срока эксплуатации. Выполнение профилактических работ и своевременное устранение всех неисправностей позволит продлить срок жизни насоса, а системе плодотворно работать.

Особенности эксплуатации насосной станции:

В случае неиспользования оборудования в зимнее время, всю воду из системы необходимо полностью сливать. Это поможет избежать серьезных неприятностей, связанных с заменой целых узлов. А делать это нужно еще до первых заморозков.

Кран для слива водыИсточник вода-вдом.рф

После консервации на зимний период нужно выполнять проверку давления в гидроаккумуляторе. Это не следует забывать делать и во время беспрерывной работы оборудования

И обращать внимание на давление необходимо не реже раза в месяц.
Нахождение всех рабочих узлов станции в сухом и теплом месте, является обязательным условием для нормальной работы оборудования. Поэтому помещение необходимо подготовить заранее

И если есть необходимость, то утеплить и высушить.
Фильтр грубой очистки необходимо периодично промывать, удаляя отложения примесей, которые содержаться в источнике. Если этого не делать, то вода станет поступать рывками. А в случае полного засорения, холостая работа мотора приведет к его быстрой поломке.
Если по каким-либо причинам невозможно выкопать траншею для водной магистрали ниже точки замерзания почвы, то ров необходимо утеплить. Кроме размещения в нем теплоизоляции, можно воспользоваться специальным электрическим кабелем. Он прокладывается вместе трубами в траншее и обогревает последние.

Видео описание

Следующее видео позволит разобраться, как запустить насосную станцию после зимы:

Коротко о главном

Прежде чем запускать систему по забору воды из источника под землей, необходимо удостовериться, что оборудование подключено правильно. Если используется эжектор, то проверяется наличие линии рециркуляции и ее подсоединение к накопительному баку. Когда применяют однотрубное подключение к помпе, нужно заранее подготовить к работе гидроаккумулятор.

Для первого запуска системы необходимо полностью заполнить ее водой. А после проверки работоспособности провести финишную настройку автоматики. Это позволит добиться лучшей функциональности системы. Также после регулировки оборудование сможет работать в более щадящем режиме с большей производительностью.

Принцип работы реле давления

Автономная система водоподачи в частном доме состоит из водопроводных труб, насоса и элементов управления и очистки. Гидроаккумулятор в ней играет роль устройства контроля напора воды. Сначала последняя запасается в аккумуляторе, а затем, по мере необходимости, при открытии кранов расходуется.

Такая конфигурация водопровода позволяет уменьшить время работы насосной станции, а также количество ее циклов «включения/выключения».

Реле давления здесь выполняет функцию управления насосом. Оно отслеживает уровень наполненности гидроаккумулятора водой, чтобы при опустошении этого бака включить вовремя подкачку жидкости из водозабора.

Если давление воды в системе находится в пределах установленных на реле параметров, то насос не работает. Если напор снижается ниже минимальной установки Рпуск (Pmin, Рвкл), то на насосную станцию подается электрический ток, чтобы она заработала.

Далее при наполнении гидроаккумулятора до Рстоп (Pmax, Рвыкл), насос обесточивается и выключается.

Пошагово рассматриваемое реле работает следующим образом:

1. Воды в гидроаккумуляторе нет. Давление ниже Рпуск – устанавливается большой пружиной, мембрана в реле смещается и замыкает электрические контакты.
2. Вода начинает поступать в систему. При достижении Рстоп – разница между верхним и нижним давлениями устанавливается малой пружиной, мембрана сдвигается и размыкает контакты. Насос в результате перестает работать.
3. Кто-то в доме открывает кран или включает стиральную машину – в водопроводе происходит снижение напора. Далее в какой-то момент воды в системе становится слишком мало, давление опять доходит до Рпуск. И насос снова включается на подкачку.

Без реле давления все эти манипуляции с включением/выключением насосной станции приходилось бы делать вручную.

При выборе рассматриваемого реле давления перво-наперво следует смотреть на:

• максимальную температуру рабочей среды – для ГВС и отопления свои датчики, для ХВС свои;
• диапазон регулировки давления – возможные установки Рстоп и Рпуск должны соответствовать вашей конкретной системе;
• максимальный рабочий ток – мощность насоса не должны быть выше этого параметра.

Настройка рассматриваемого реле давления производится на основании расчетов с учетом емкости гидроаккумулятора, среднего разового расхода воды потребителями в доме и максимально возможного давления в системе.

Чем вместительнее аккумулятор и больше разница между Рстоп и Рпуск, тем реже будет включаться насос.

Регулировка реле давления воды

Разберем регулировку реле давления на примере РДМ-5, являющимся одним из самых распространенных приборов. Оно производится с настройкой меньшего барьера 1,4-1,5 атмосфер и большего — 2,8-2,9 атмосфер. При установке, данные показателей необходимо регулировать в зависимости от длины трубопровода и используемой сантехники. Можно поменять один или оба предела в любом направлении.

В нашем приборе есть 2 пружины различных размеров, которыми можно настроить пределы начала работы и ее прекращения насосным устройством. Большая пружина одновременно меняет оба барьера. Меньшая — ширину в указанном диапазоне. На каждой из них стоит гайка. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает. Каждый оборот гайки соответствует разнице 0,6-0,8 атмосферы.

Как определить пороги срабатывания реле

Меньший барьер привязан к объему воздушной среды в аккумулирующей емкости, рекомендуется больше 0,1-0,2 атмосферы. Итак, когда в гидроаккумуляторе 1,4 атмосферы — то порог отключения должен составлять 1,6 атмосферы. В таком режиме на мембрану оказывается меньшая нагрузка, что повышает эксплуатацию.

Важно обратить внимание на номинальные условия работоспособности насосного устройства, узнав их в эксплуатационных характеристиках. Нижний барьер насосного устройства — не менее выбранного показателя в реле

Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам. Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании.

Высший барьер устанавливается автоматически. Реле рассчитывается с запасом 1,4-1,6 атм. Если меньший барьер 1,6 атм. — больший будет 3,0-3,2 атм. Для увеличения напора в системе нужно добавить нижний порог. Однако, бывают ограничения:

• Верхний предел бытовых реле не более 4 атмосфер, его повысить невозможно.
• При ее значении в 3,8 атмосферы — он отключится еще на показателе 3,6 атмосферы, так как это делается с запасом для сбережения насоса и системы от повреждения.
• Перегрузки негативно сказываются на общей эксплуатации водопровода.

По существу все. В каждом случае эти показатели выставляются индивидуально, они зависят от источника водозабора, длины трубопровода, высоты подъема воды, перечня и технических особенностей сантехники.

Настройка реле давления для насоса или насосной станции

Для качественной подстройки работоспособности водопровода необходим проверенный манометр, подключающийся возле реле.

Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле. Для регулировки нижнего предела крутится гайка большей пружины. При ее закручивании — давление повышается, откручивании — понижается. Регулировка происходит на половину оборота или меньше. Настройка насосной станции состоит из следующих действий:

• Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Зажимается либо отпускается большая пружина. Заново запускают систему и проверяют показатели обоих пределов давления. Оба значения смещаются на одинаковую разницу.
• Таким образом корректировка продолжается до ее завершения. После установления нижнего предела происходит регулировка верхнего показателя. Для этого регулируется гайка на меньшей пружине. Она такая же чувствительная, как и предыдущая регулировка. Все действия аналогичны.

При настройке реле важно знать, что не во всех моделях есть техническая возможность регулировать разницу между нижним и верхним пределом. Кроме этого, есть модели в герметичном корпусе, которые можно устанавливать непосредственно на корпус насоса

Так же их можно погружать в воду.

Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Они оберегают двигатель от перегревания. Так происходит регулирование давления воды для насоса, что обеспечивает щадящий режим для водопровода.

Гидравлический расчет для выбора насосной станции.

Да, насос способен поднять воду с глубины в восемь метров, но тогда смело скидывайте с напора те же восемь метров или 0,8 бар (атмосфер, кгс/см 2 ).

Да, насос выдаст 45 метров напора (4,5 бар, атм., кгс/см 2 ), но при условии, что Вы не будете с него требовать расхода вообще, а источник воды будет на уровне насоса.

Да, насос будет перекачивать 50 литров в минуту (3 куб. метра в час), но тогда грех добиваться от него хоть какого-то давления. Радуйтесь, что он выдает Вам эти пять ведер в минуту!

Впрочем, производитель и не скрывает этого. В любом паспорте насоса и насосной станции можно найти зависимости расхода от давления на напоре данного насоса, оформленные в виде графика или таблицы. А уже сам покупатель решает: устраивают его данные характеристики или нет.

Что нужно для расчета характеристик насоса?

Для расчета необходимых характеристик насоса нужны некоторые сведения о будущей системе водоснабжения. И мне кажется, Вы, как хозяин своего дома без труда озвучите или выясните их.

К этим сведениям относятся:

— расстояние по вертикали от зеркала воды источника водоснабжения до предполагаемого места установки самого дальнего смесителя в метрах. Причем желательно учесть сезонные колебания этого расстояния и, так называемые, динамические, когда зеркало воды опускается из-за того, что Вы берете воду. Чем точнее Вы определите это расстояние, тем точнее будет расчет, потому что вертикальная составляющая потери напора, обычно, самая большая.

— расстояние по горизонтали от источника воды до самого дальнего смесителя, рассчитанное исходя из предполагаемого маршрута прокладки трубы. Это расстояние можно измерить не так точно, точность плюс-минус один метр вполне сойдет.

— примерное предполагаемое место установки насоса или насосной станции в сборе. Соответственно, с вертикальным расстоянием, желательно, определиться поточнее.

— диаметры и материал предполагаемых к использованию в системе труб. Сейчас, обычно, используют пластиковые трубы, а у них у всех примерно равные показатели шероховатости, поэтому, по большому счету, значение имеют только диаметры предполагаемых труб и их длина. К слову, распространенная в интернете формула для расчета водоснабжения: 10 метров горизонтальной трубы равно 1 метру по вертикали, мягко сказать, не всегда верна. В дальнейшем я расскажу почему.

— Желательно, конечно, определиться с количеством уголков, тройников, кранов и других элементов системы, называемых «местными сопротивлениями». Но я понимаю, что это довольно сложно, по крайней мере, на данном этапе. Поэтому, по нашему обоюдному согласию, заменим это все, скажем, 10-процентным запасом по напору.

Ну, а при монтаже системы, не забывайте простое правило: Чем меньше соединений, тем меньше вероятность, что у Вас что-то потечет. К этому стоит добавить, что и потери напора тоже будут меньше.

Да. и самое главное, Вы должны определиться, сколько потребителей (смесители, душ, бачок унитаза, стиральная или посудомоечная машина, уличный кран для полива и прочее) будут у Вас работать одновременно без существенной потери напора. Потому что от этого очень многое зависит.

Ниже, я собрал в таблицу потери напора в горизонтальной пластиковой трубе длиной 10 метров в зависимости от диаметра трубы и количества потребителей, рассчитанные с помощью специальной программы. По-моему, получилось очень показательно.

Потеря напора в метрах водного столба на горизонтальном участке пластиковой трубы длиной 10 метров в зависимости от внутреннего диаметра трубы и количества потребителей.

Источник

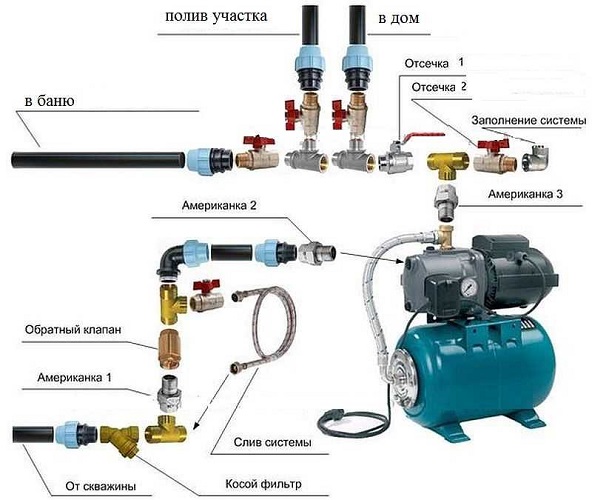

Варианты обвязки насосной станции

Под обвязкой насосной станции принято подразумевать подсоединение насосного оборудования к системе трубопроводов и другим элементам.

Подключение станции к колодцу

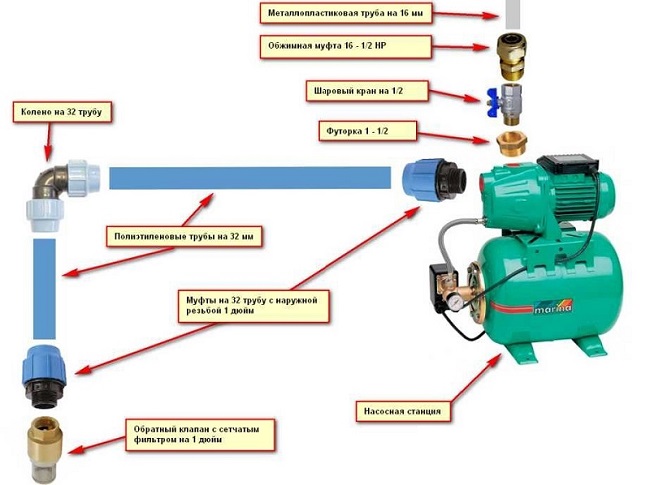

Для монтажа насосной станции в кессоне или в доме используют одинаковую схему. Начало схемы – это подающий трубопровод, который прокладывается под землей, на глубине ниже уровня промерзания грунта. На конце трубопровода устанавливают фильтр грубой очистки, состоящий из мелкой сетки. После фильтра устанавливается обратный клапан, предотвращающий обратный ток воды при отключении насоса. Ниже приведена технологическая схема (чертеж) насосной станции.

Далее, подающая труба подсоединяется к насосу с помощью муфты. На следующем рисунке показана простая схема обвязки насосной станции.

Приведенная выше схема сборки может быть усовершенствована (см. рисунок ниже), если требуется подключить к агрегату несколько точек водозабора.

Подключение к скважине

Чтобы подключить станцию с поверхностным насосом к скважине, в которой динамический уровень воды находится ниже 8 метров, потребуется установить ее в кессон глубиной около 2 м. Если используется погружной насос, в кессон также можно поместить гидроаккумулятор и различное электрооборудование, например, стабилизатор напряжения, систему автоматики и т.д.

Автоматизация процесса набора воды в напорный бак реализована посредством реле давления, которое включает и отключает насос при определенных показателях давления в системе. Также для автоматизации работы насоса можно самостоятельно сделать блок управления. Ниже приведена принципиальная электрическая схема такого блока.

Блок управления работает по следующему принципу:

• реле К₁, включает и отключает агрегат;
• переключатель S₁, отвечает за режим работы (водоподъем-дренаж);
• за контролем уровня воды в накопительном баке, “следят” датчики F1 и F2;
• питание включается переключателем S₁ при условии, что уровень воды находится ниже датчика F1 -в этом случае агрегат включается через контакты К₁;
• когда вода достигнет датчика F1, произойдет открытие транзистора VT₁, после чего включится реле К₁.

Сборка станции с погружным скважинным насосом проводится по схеме, приведенной ниже.

Подключение станции к системе водоснабжения

Иногда возникает необходимость использования насосной станции, даже когда к дому подведен централизованный водопровод. Станцию с накопительным баком обычно устанавливают, если в системе водоснабжения слабое давление. Также данное оборудование будет незаменимым, если подача воды по магистрали осуществляется по определенным часам.

Насосная станция подключается к централизованному водопроводу следующим образом:

• подведите к накопительному баку трубу от централизованной магистрали;
• заборную трубу насоса подсоедините к баку;
• выходную трубу от насоса следует подсоединить к системе водопровода дома;
• проложите и подключите к агрегату электрическую проводку;
• произведите пробный запуск аппарата, после чего настройте оборудование на нужную производительность.

Краткий обзор моделей бытовых насосных станций

Безусловно, важнейшим критерием выбора насосного оборудования должен считаться рейтинг компании-производителя. Такую покупку нельзя назвать дешевой, она делается на несколько лет вперед, и отдавать деньги за никому не известное изделие с невнятными гарантийными обязательствами будет не совсем разумно.

Из отечественных брендов можно смело порекомендовать насосные станции компании «Джилекс» — они отлично адаптированы именно к российским условиям эксплуатации. Неплохой репутацией обладают установки марок «Вихрь» и «Зубр» — это тоже российские разработки, правда, преимущественно впускаемые на производственных мощностях соседнего Китая. Впрочем, китайскую сборку практикуют и очень многие европейские производители.

При выборе конкретного производителя никогда нелишним будет уточнить, как в данном регионе организовано сервисное обслуживание, есть ли специализированные центры, где можно будет получить техническую поддержку. Очень обидно будет, если приобретенная насосная станция в вашей местности будет считаться «экзотикой», и любую даже пустяковую запчасть придется заказывать откуда-то издалека.

«Калибр СВД-410/2»		Станция водоснабжения отечественного производства. Чугунный корпус, без эжектора. Мощность – 410 Вт. Объем бака – всего 2 л, что существенно суживает сферу применения станции. Габариты 330×260×340 мм. Масса 12.3 кг.	9 м, 35 м вод. ст., 30 л/мин.	5350 руб.
«Quattro Elementi Automatico 601»		Недорогая насосная станция среднего класса. Пластиковый корпус. Защита от «сухого хода» не предусмотрена. Встроенный манометр. Аккумулирующий бак на 20 литров. Мощность – 600 Вт. Масса – 12 кг.	8 м, 35 м вод. ст., 2800 л/час	6750 руб.
«Джилекс Джамбо 60/35 П-24 4021»		Одна из наиболее популярных моделей российского производителя «Джилекс». Пластиковый корпус, встроенный манометр. Эжектор встроенный. Защиты от сухого хода нет, но предусмотрена возможность ее установки. Бак мембранный – 24 литра. Мощность насоса – 600 Вт. Габариты 540×280×530 мм. Масса – 12.7 кг.	9 м, 35 м вод. ст., 60 л/мин.	7700 руб.
«Metabo HWW 3300/25 G»		Чугунный корпус. Встроенный манометр. Компактная компоновка станции. Удобные подставки для закрепления на основании. Бак – 24 литра. Защита от перегрева. Мощность – 900 Вт. Масса – 19 кг.	8,5 м, 45 м вод. ст., 3300 л/час	9500 руб.
«Gardena 4000/5 Comfort ECO»		Современная насосная станция повышенной комфортности эксплуатации. Пластиковый корпус, низкий уровень шума. Удобная панель управления с переключателем режимов и манометром. Встроенный фильтр очистки воды. Бак – 24 литра. Масса – 13.7 кг. Защита от «сухого хода». Мощность двигателя – 850 Вт.	8 м, 45 м вод. ст., 3500 л/час	11900 руб.
«Karcher BPP 4500/50 1.645-291»		Оригинальная модель, выполненная фирменном «кархеровском» стиле, с очень компактной компоновкой. Пластиковый корпус, интегрированный манометр. Дополнительные регулировки частоты включения станции. Аккумулирующий бак на 18 литров. Мощность – 1200 Вт. Габариты 495×283×550 мм, масса – 17 кг.	8 м, 50 м вод. ст., 75 л/мин.	11200 руб.
«Marina APM100/25»		Насосная станция стационарной установки с внешним эжектором, позволяющая производить отбор воды со значительной глубины. Чугунный корпус. Мембранный бак – 25 литров. Мощность привода – 1100 Вт. Повышенный диаметр всасывающего и выходного патрубков (1¼ дюйма). Масса – 24 кг.	25 м, 35 м вод. ст., 2400 л/час	17700 руб.
«Grundfos Hydrojet JP 5/60»		Автоматическая насосная станция со встроенным эжектором. Корпус и лопасти рабочего колеса – нержавеющая сталь. Объемный гидроаккумулирующий бак на 60 литров. Мощность – всего 775 Вт. Масса – 23.2 кг.	8 м, 40 м вод. ст., 3000 л/час	29700 руб.

И в завершение публикации – полезная видео-информация, которая также поможет определиться с выбором насосной станции для дома:

Подготовка накопительного бака насосной станции

Прежде чем регулировать само реле давления, необходимо подготовить гидроаккумулятор. Он состоит из герметичной емкости и резиновой груши, разделяющей этот бак внутри на две части. При закачивании в первую насосом воды, во второй поднимается давление воздуха. Затем уже эта воздушная масса своим надавливанием на грушу будет поддерживать напор в трубе водоснабжения.

Гидроаккумулятор (накопительный бак)

Чтобы насосная станция работала в оптимальном режиме, для гидроаккумулятора надо грамотно подобрать давление воздуха. Если сделать его излишне высоким либо низким, то гидронасос будет слишком часто запускаться в работу. Такая настройка – это прямой путь к быстрому износу оборудования.

Нужное воздушное давление в гидроаккумуляторе выставляется после полного его опустошения от воды. После ее спуска производится закачки воздуха из расчета 1,4–1,7 атмосфер для бака на 20–25 литров и 1,7–1,9 атмосфер при большем объеме. Конкретные величины следует смотреть в техпаспорте станции.

Устройство реле давления для насосной станции

Прежде чем начинать регулировку реле давления необходимо ознакомиться с его устройством и принципом работы.

Конструкция реле давления

На фото представлена конструкция устройства.Ее основные элементы:

• 1 и 2 – регуляторы пружин.
• 3 – основание прибора.
• 4 – гайка, фиксирующая реле к переходнику и крышку мембраны.
• 5 – колодка с клеммами для подключения сети 220V, самого насоса и его заземления.

К металлическому основанию снизу крепится мембранная крышка, под которой находится мембрана и поршень с быстросъемной гайкой поз. 4. Сверху находится контактная группа, колодки для клемм и два регулятора пружин разных размеров.
Все элементы сверху закрываются пластиковой крышкой, прикрепляемой к винту большого регулятора и которая, в зависимости от модели, легко снимается отверткой или гаечным ключом.
Разные модели изделий, цена которых не сильно колеблется, могут отличаться по размерам, форме, расположению составляющих элементов, но большая их часть имеет вышеописанную конструкцию. В некоторые из изделий включаются дополнительные элементы, такие как рычаг включающий защиту от «сухого хода».

Как работает реле

Реле работает по такому принципу:

• Под действием давления жидкости, подающейся от насоса, мембрана начинает давить на поршень.
• Он приводит в действие контактную группу, которая смонтирована на металлической платформе с двумя шарнирами.
• Контакты для подключения напряжения 220V и насоса, в зависимости от положения, могут быть разомкнуты или замкнуты, что соответствует отключению и включению насоса.
• При действии на платформу контактной группы пружины большого регулятора, происходит уравновешивание давления поршня.
• Если давление начинает ослабевать, под действием пружины начинает опускаться платформа и контакты замыкаются, что включает насос(см.Водяной насос для дома: выбираем по параметрам).
• Против давления воды действует и пружина малого регулятора, но она находится от шарнира платформы дальше и не сразу вступает в работу, а после того, как платформа с контактами сможет подняться на определенную высоту.
• Небольшой шарнир с пружиной отвечает за срабатывание электрического участка реле, за замыкание и размыкание его контактов.

Электрическое подключение реле

• Конструкция реле устроена так, что шарнир и платформа не могут располагаться в одной плоскости.
• При поднятии платформы выше шарнира, скачком контакты опускаются вниз, а при опускании ниже его плоскости элементы сразу же перещелкиваются вверх.
• Расположение плоскости этого шарнира немного выше, чем основание пружины малого регулятора, позволяет подниматься платформе без размыкания контактов до этого уровня, а при достижении его, под действием пружин этих двух регуляторов, контакты будут размыкаться и насос выключаться.
• При этом, большой пружинный регулятор, таким образом, отвечает за момент включения агрегата или за «нижнее» давление (P), а поменьше — за разницу давлений выключения и включения (∆P).
• При сжатии пружины большого регулятора, что выполняется закручиванием гайки по часовой стрелке, происходит ее действие большей силой на платформу контактной группы, что вызывает возрастание «нижнего» давления.
  Если в этом случае не менять степень сжатия пружины меньшего регулятора, начнет возрастать и «верхнее» давление или отключения, до такой же величины. При этом ∆P будет неизменным.
• При сжатии пружины меньшего регулятора, станет увеличиваться «верхнее» давление, а «нижнее» при этом меняться не будет, что приведет к увеличению ∆P.
• При соответствующем ослаблении пружин, эти показатели будут уменьшаться.
• Регулировка реле давления насосного оборудования основана на этом принципе.

Пружины для регулировки давления

Как изменить диапазон срабатывания реле

Если «нижнее» давление нормальное, а необходимо лишь увеличить или уменьшить «верхнее», нужно использовать меньший регулятор.При этом:

• Закручивание для этого регулятора гайки по часовой стрелке приведет к увеличению «верхнего» давления, при неизменном «нижнем».
• Откручивание – наоборот: при этом будет уменьшаться или увеличиваться разница между ними — ∆P.
• После изменения регулировки, включается питание и замечается по манометру момент, когда отключается насос — «верхнее» давление.
• При удовлетворительных результатах, регулировку на этом можно прекратить, если нет — процесс повторяется до получения нужного результата.

Если не устраивает одновременно и «нижнее» давление и диапазон срабатывания реле, необходимо сначала выполнить регулировку большим регулятором, а после этого — меньшим, весь процесс при этом контролируется по манометру станции.

Что учитывается при выполнении регулировки

Регулируя самостоятельно работу реле оборудования необходимо учитывать такие важные моменты:

• Нельзя «верхнее» давление, составляющее более 80% от максимального для изделия, устанавливать на данной модели. Как правило, оно указано на упаковке или в инструкции, и составляет от 5 до 5,5 бар.
  Для установки более высокого уровня в системе частного дома, необходимо подобрать реле у которого большее максимальное давление.
• Перед повышением давления для включения насоса необходимо познакомиться с его характеристиками, сможет ли он развивать такое давление. В противном случае, если его создать нельзя, агрегат не будет выключаться, а реле его отключить не сможет, потому что нельзя достигнуть установленного предела.
  Напор насоса измеряется в метрах водяного столба: 1 м. вод. ст. = 0,1 бар. Помимо этого, учитываются и гидравлические потери во всей системе.
• Нельзя закручивать до отказа гайки регуляторов при регулировании, иначе реле может совсем перестать срабатывать.

Распространённые неисправности

Если насос работает постоянно. это указывает на неисправность в реле давления.

В большинстве случаев для решения проблемы будет достаточно регулировки реле давления. Внутри него находится две пружины, отвечающие за верхний и нижний предел давления.

Для регулировки с узла снимается крышка (корпус). Большая пружина отвечает за включение насоса. С её помощью устанавливается минимальное давление. Вращение пружины по часовой стрелке увеличивает значение, а против уменьшает. Маленькая пружина позволяет выставить правильный диапазон между нижним и верхним значением, необходимым для отключения станции. Вращение по часовой стрелке расширяет диапазон, а поворот против сужает.

Гайки нужно вращать аккуратно, а после каждой настройки проводить тестирование – включать насос и следить за стрелкой манометра, чтобы определить правильность работы станции. Важный момент. максимальные показатели давления должны составлять 95% от указанного производителем в техническом паспорте.

Если включенный в электросеть насос не вращается. дело в сломанном конденсаторе или «склеивании» крыльчатки – это распространённая проблема для агрегатов, которые не эксплуатировались длительное время.

Для устранения поломки необходимо несколько раз прокрутить крыльчатку вручную. После этого насос запустится. Вышедший из строя конденсатор придётся заменить.

Если при включении в сеть насос не работает. скорее всего, отсутствует электропитание. Необходимо проверить тестером напряжение в розетке, осмотреть шнур питания, почистить подгоревшие контакты в реле давления. Если агрегат всё ещё не запускается, нужно демонтировать корпус насоса и осмотреть обмотку двигателя. На замыкание указывает характерный запах горевшей изоляции. Такой агрегат подлежит ремонту в сервисном центре.

Если станция работает рывками. дело в неполадке накопительного бака. Какая-то часть гидробака повреждена и станция не успевает набрать необходимое давление.

Чтобы устранить поломку нужно выполнить следующие манипуляции:

1. Снять пластиковую крышку на корпусе бака и нажать на ниппель. Вытекающая отсюда вода указывает на разрыв мембраны. Бак нужно разобрать, открутив болты на торце, вынуть старую мембрану и установить новую. В процессе работы необходимо руководствоваться технической информацией из паспорта, прилагаемого к изделию.

Демонтированная мембрана (груша)

1. Осмотреть корпус на предмет появления трещин. Это распространённая болезнь эмалированных моделей, не отличающихся долговечностью. Небольшую трещину можно заделать, но лучше приобрести новый бак.
2. Измерить давление через ниппель (если из этого узла не вытекает вода!) и при необходимости подкачать воздух автомобильным насосом. На манометре должно быть значение в 1,5-1,8 атмосферы.
3. Также необходимо проверить все стыки трубы для подачи воды и устранить возможную течь.

Если насос работает нормально, но вода всё равно не поступает. необходимо осмотреть трубопровод и проверить работу обратного клапана.

Отсутствующую в водопроводе воду для тестирования системы можно долить через специальное техническое отверстие в насосе. Как вариант, можно опустить всасывающий шланг в ёмкость с водой. После чего проверяется герметичность всей системы и работа клапана.

В некоторых случаях насос может забиваться песком или другим абразивом. Его необходимо прочистить от грязи, а при необходимости заменить новым агрегатом.

Также не будет лишним проверить напряжение в электрической сети через розетку. В загородных домах и на дачах может неправильно функционировать вся электросеть. При недостаточном напряжении насос включится, но воду подавать не будет.

Это самые распространённые поломки, которые можно без проблем устранить своими руками. Если с ремонтом не удаётся справиться самостоятельно, следует обратиться к квалифицированному сантехнику либо в ближайший сервисный центр.

Новые статьи на сайте:
