О реле давления от а до я

Содержание:

Разница для ГА на 50 л и 80 л
1 Описание датчика и насосной системы
- 1.1 Регулировка реле давления для гидроаккумулятора
Как правильно настроить блок?
- Как регулировать в частном доме?
Как правильно настроить блок?
- Как регулировать в частном доме?
Функции, назначение, виды
Как убедиться, что виноват именно гидробак?
Профилактика появления проблем
Советы опытных специалистов
Этапы установки гидроаккумулятора для систем водоснабжения своими руками
Функции, назначение, виды
Подключение гидравлического бака минимум сложностей
Выводы и полезное видео по теме

Разница для ГА на 50 л и 80 л

Разница в регулировке небольшая, но она есть, а именно:

больший порог за счёт большого объёма: если в ГА на 50 л реле давление должно быть 0,8 бар, то на 80 л — 1,3 бар;
ГА на 50 л имеет 2 винта, с помощью которых устанавливается давление; ГА на 80 использует для регулировки специальный кран;
более высокое оптимальное значение показателей (применяемые параметры представлены в таблице ниже).

Показатель	50 л	80 л
Включение насоса	1,0	1,5
Выключение насоса	2,0	2,5
Давление воздуха	0,8	1,3

И хоть рекомендации по установки гидроаккумуляторов идентичны, они отличаются своим способом регулировки и значениями.

1 Описание датчика и насосной системы

Реле давления рдм 5

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.

Схема работы реле давления

Основные понятия реле давления для системы с гидроаккумулятором:

Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Реле могут быть двух видов. Первый, силовой, напрямую действует на контакты насоса. Управляющий тип взаимодействует с автоматикой станции и уже через неё влияет на работу насоса.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

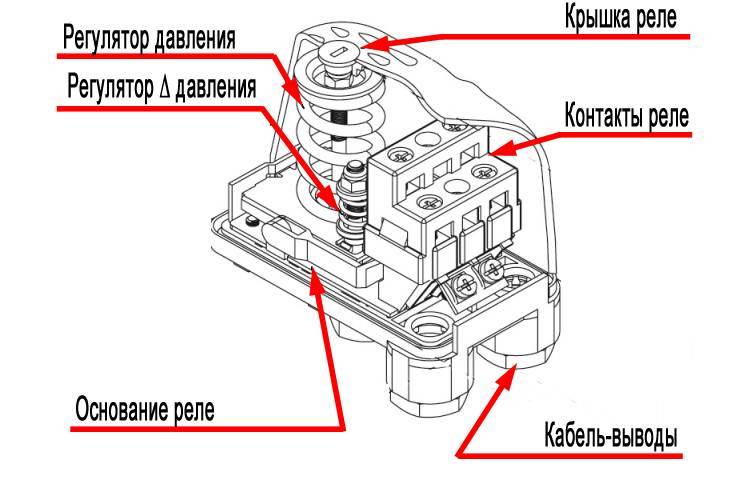

Устройство реле давления насосной станции

1.1 Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

Далее следует действовать в следующем порядке:

Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.

Как правильно настроить блок?

Схема подключения реле давления для воды к насосу

Для регулировки блока нужны будут:

отвертка с плоским окончанием для откручивания крышки,
рожковый ключ или головка на 8 мм.

Перед началом работ нужно проверить существующее давление пуска и остановки насоса по манометру, установленному совместно в блоке.

Если манометрический прибор не исправен или отсутствует, следует присоединить к водопроводу контрольный манометр, с диапазоном измерений от 0 до 6 атм., с шагом делений 0,1 или 0,2.

Сначала откручивается пластиковая крышка блока управления

Спиралью меньшего размера, отстраивается разница в давлении, между пуском и отключением насоса. Может иметь рядом символ ΔР.

Как перенастроить блок:

Выявить фактические моменты запуска и остановки помпы, по манометру.
Решить, какие новые моменты следует установить, определить, нужно ли сохранить разницу ΔР между моментами запуска и остановки.
Если момент запуска не меняется, то выполняют перенастройку малой спирали ΔР. Если давление пуска стоит изменить, то начинается перенастройка с большой пружины Р, а потом переходят к настройке малой пружины.
Для повышения силы воды гайка крутится по ходу стрелки на часах, спираль сжимается. Для понижения, гайку крутить против хода часов, спираль ослабнет.
После 1 – 2 поворотов гайки, следует запустить помпу, чтобы узнать новые моменты срабатывания блока на пуск и остановку.
При получении необходимого момента пуска помпы переходят к изменению момента отсечки, вращая гайку малой спирали. Вращение по часовому ходу, на сжатие спирали, приводит к большему диапазону ΔР, против хода часов, на ослабление спирали, к меньшему диапазону ΔР.
После 1 – 2 полных поворотов гайки снова делают пробный пуск помпы, для определения новых моментов.
При установлении необходимых моментов следует так же убедиться, что помпа выключается в течение 5 секунд, при достижении верхнего момента отсечки, при всех закрытых вентилях.

Как регулировать в частном доме?

Это может быть обусловлено наличием второго этажа, оборудования на приусадебном участке, которому требуется более высокий напор.

Как правильно настроить блок?

Подключение и регулировка реле давления воды

Для регулировки блока нужны будут:

отвертка с плоским окончанием для откручивания крышки,
рожковый ключ или головка на 8 мм.

Как перенастроить блок:

Выявить фактические моменты запуска и остановки помпы, по манометру.
Решить, какие новые моменты следует установить, определить, нужно ли сохранить разницу ΔР между моментами запуска и остановки.
Если момент запуска не меняется, то выполняют перенастройку малой спирали ΔР. Если давление пуска стоит изменить, то начинается перенастройка с большой пружины Р, а потом переходят к настройке малой пружины.
Для повышения силы воды гайка крутится по ходу стрелки на часах, спираль сжимается. Для понижения, гайку крутить против хода часов, спираль ослабнет.
После 1 – 2 поворотов гайки, следует запустить помпу, чтобы узнать новые моменты срабатывания блока на пуск и остановку.
При получении необходимого момента пуска помпы переходят к изменению момента отсечки, вращая гайку малой спирали. Вращение по часовому ходу, на сжатие спирали, приводит к большему диапазону ΔР, против хода часов, на ослабление спирали, к меньшему диапазону ΔР.
После 1 – 2 полных поворотов гайки снова делают пробный пуск помпы, для определения новых моментов.
При установлении необходимых моментов следует так же убедиться, что помпа выключается в течение 5 секунд, при достижении верхнего момента отсечки, при всех закрытых вентилях.

Как регулировать в частном доме?

Регулировка блока, установленного в квартире, не отличается от настроек в частном доме

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

для холодной воды;
для горячей воды;
для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Как убедиться, что виноват именно гидробак?

Простота конструкции дает право надеяться на долгую и беспроблемную работу этой емкости. Это абсолютно правильно, потому что неполадок, возникающих в работе устройства, не так много. Поэтому сначала надо рассмотреть варианты, когда может «барахлить» другое оборудование, работа которого связана непосредственно с «собирателем» воды.

Далеко не всегда виновником слабого напора воды, неудовлетворительной работы системы является гидроаккумулятор. Нередко проблема заключается в некорректно подобранном, либо неправильно функционирующем, насосе. В первом случае мощности прибора попросту не хватает, во втором работе насоса мешает какая-то неисправность. Ремонт насоса своими руками — операция рискованная, особенно для тех, для кого такая работа «терра инкогнита». Поэтому им лучше обратиться к специалистам.

Довольно распространенное явление — частое включение или постоянная (почти непрекращающаяся) работа насоса. Если оборудование ведет себя странно, сначала следует убедиться, что это его (или не его) вина. Порядок действий такой:

Проверка давления на выходе. Нормой считается 0,15-0,2 МПа (1,5-2 атм.) Если значение другое, то провокатор проблемы обнаружен.
Проверка источника. Если с давлением порядок, то следующий возможный виновник — колодец либо скважина. В этом случае насос тестируют так: его опускают в емкость с жидкостью – в бочку, вместительную канистру и т. п. Когда давление в норме, проблемный «источник — источник» воды.
Регулировка реле давления. Это еще один возможный способ. Крышку реле снимают, затем регулировочным винтом сжимают либо ослабляют пружины: меньшая из них отвечает за нижний предел давления. Крупная и более толстая деталь — за верхний. После регулировки насос обязан прекратить работу.
Последняя операция — обследование водопровода, потому что другая возможная причина непрерывной работы насоса — наличие течи в системе. Чтобы подтвердить или опровергнуть догадку, кран после точки врезки гидробака перекрывают. Если вина лежит на утечке, то спустя некоторое время насос должен остановиться.

Профилактика появления проблем

К основным проблемам относят:

снижение давления внутри гидроаккумулятора;
непопадание воды в гидробак.

Проблема	Причина возникновения
Упадок давления	Появление протечек на стыке фланец-ниппеля. Возникновение неплотности на стыке фланца и грушевидной мембраны.
Непопадание воды	Засорение фильтров. Резкое снижение электропитания или частый перебой в режиме электросети. Попадание воздуха в гидробак.

Для предотвращения проблем требуется регулярное проведение профилактических мер, а именно:

исследования внутренности бака раз в 6 месяцев;
ежегодная проверка плотности прилегания мембраны;
ежемесячный осмотр насоса на наличие внешних дефектов;
проверка реле давления каждые полгода.

Если прекращено использование гидроаккумулятора на зиму, то необходимо сливать из него воду, а перед применением проводить проверку всех элементов на наличие внешних и внутренних повреждений.

Советы опытных специалистов

Реле давления гидроаккумулятора к электрощиту дома рекомендуется подсоединять посредством отдельной линии со своим УЗО.

Также в обязательном порядке необходимо этот датчик заземлить, для этого на нем есть специальные клеммы.

Если на корпусе или внутри реле видна вода, то прибор незамедлительно следует обесточить. Появление влаги – это прямой признак порыва резиновой мембраны. Такой блок подлежит немедленной замене, ремонтировать и продолжать эксплуатировать его нельзя.

Очистные фильтры в системе должны быть установлены в обязательном порядке. Без них никак. При этом их регулярно необходимо чистить.

Также раз в квартал или полгода следует промывать само реле давления. Для этого на приборе откручивается крышка с входным патрубком снизу. Далее промывается открывшаяся полость и находящаяся там мембрана.

Проверку реле давления на правильность срабатывания и общую исправность следует производить раз в 3–6 месяцев. Одновременно с этим проверяется также давление воздуха в гидроаккумуляторе.

Если при регулировке происходят резкие скачки стрелки на манометре, то это прямой признак поломки реле, насоса либо гидравлического аккумулятора. Необходимо выключить всю систему и начать ее полную проверку.

Этапы установки гидроаккумулятора для систем водоснабжения своими руками

Работы по установке приобретенного гидроаккумулятора производятся в несколько этапов. Первое, что необходимо сделать, это проверить давление в воздушной камере. Делается это просто, при помощи автомобильного насоса или компрессора, оборудованного манометром. Давление делается немного большим, чем показатель, при котором включается насос. Верхний уровень задается с реле и выставляется на одну атмосферу выше первичного уровня.

Далее стоит определиться со схемой монтажа.

Простая схема подключения гидробака для системы водоснабжения

Выбор схемы подключения гидробака

Наиболее удобным считается схема подключения гидроаккумулятора с пятивыводным коллектором. Монтаж производится согласно схеме, которая есть в технической документации. К штуцеру гидроаккумулятора прикручивается коллектор с пятью выходами. Остальные 4 вывода с коллектора занимают труба от насоса, водопровод на жилище, реле управления и манометр. Если не планируется установка измерительного прибора, то пятый вывод глушится.

Подключение гидроаккумулятора к системе водоснабжения

После сборки всех узлов сначала опускается в скважину или колодец насос (если система оборудована погружным насосом), или шланг (если помпа поверхностная). На насос подается питание. Вот, собственно, и все.

ФУМ-лента обязательна к применению при монтаже соединений
Важно! Все соединения выполняются с подмоткой ФУМ-ленты или льна. Следует понимать, что давление в системе будет достаточно высоким

Однако слишком усердствовать тоже не стоит, всего хорошо в меру. В противном случае возникает риск разрыва гаек на штуцерах.

Разобравшись с монтажом можно перейти к вопросу замены мембраны, которая чаще выходит из строя в моделях с вертикальным расположением. Здесь составим пошаговую инструкцию с фото примерами.

Фото пример	Выполняемое действие
	Сначала выкручиваем болты фланца демонтированного гидробака. Они завернуты «в тело» или притянуты гайками – в зависимости от модели.
	Когда болты выкручены, фланец легко снимается. Отложим его пока в сторону — чтобы вытащить вышедшую из строя грушу нужно открутить еще одну гайку.
	Разворачиваем емкость. Сзади находится ниппель подкачки. Гайку с него тоже нужно вывернуть. Здесь их может быть две, одна из которых выступает в роли контргайки. Делается это ключом на 12.

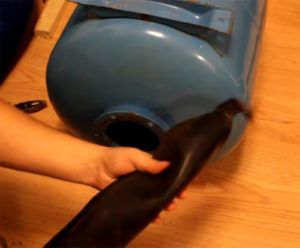

	Теперь, приложив немного усилий, груша вытягивается через большое отверстие, со стороны фланца.

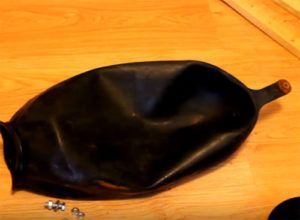

	Новую грушу раскладываем, выгоняем из нее воздух. Это нужно, чтобы было удобнее устанавливать ее в резервуар.
	Сложив вчетверо в длину, засовываем ее в емкость полностью, включая ту часть, которая при демонтаже была снаружи. Это делается, чтобы была возможность попасть ниппелем в отверстие, для него предназначенное.
	Следующий этап не для людей с полным телосложением. Опытные мастера говорят, что для того, чтобы установить ниппель для гидроаккумулятора на место иногда приходится звать на помощь жену – мол, у нее рука тоньше.
	Попав в отверстие нужно обязательно наживить гайку, чтобы при дальнейшей сборке он не ушел назад. В таком случае все придется начинать заново.

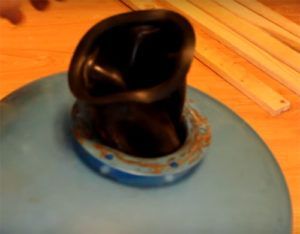

	Расправляем посадочное место груши и затягиваем гайки на ниппеле. Дело осталось за малым…
	… — установить фланец на место и затянуть болты. При затяжке не стоит усердствовать над одним винтом. Немного подтянув все, начинаем протяжку по системе противоположных единиц. Это значит при шести болтах порядок следующий – 1,4,2,5,3,6. Такой метод используют в шиномонтажных мастерских при протяжке колес.

Теперь стоит подробнее разобраться с необходимым давлением.

Какое давление должно быть в гидроаккумуляторе: проверяем систему на работоспособность

Заводские настройки гидробаков подразумевают установленное давление в 1.5 атм. Оно не зависит от объема резервуара. Иными словами, давление воздуха в гидроаккумуляторе 50 литров будет таким же, как и 150-литровой емкости. Если же заводские настройки не подходят, можно переустановить показатели под удобные для домашнего мастера значения.

Очень важно! Не стоит слишком завышать показатели давления в гидроаккумуляторах (24 литра, 50 или 100 – не важно). Это чревато выходом из строя смесителей, бытовой техники, насоса

1.5 атм., установленные с завода взяты не с потолка. Этот параметр высчитан на основании многочисленных испытаний и опытов.
Таким манометром довольно просто измерить давление воздуха в емкости

Функции, назначение, виды

Место установки — в приямке или в доме

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:

Виды

По назначению они бывают трех видов:

для холодной воды;
для горячей воды;
для систем отопления.

Принцип работы

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Подключение гидравлического бака минимум сложностей

Самостоятельная установка гидроаккумулятора в систему снабжения водой не вызывает каких-либо серьезных проблем. Если устройство подключается к сетям с насосным оборудованием поверхностного типа, порядок действий будет следующим:

Измерьте давление внутри гидроаккумулятора. Его величина должна быть на 0,2–1 бар меньше по сравнению с давлением реле запуска насоса.
Подготовьте штуцер для соединения в одну цепь реле, гидробака, манометра и насоса. Нюанс. Берите штуцер с пятью выходами. «Лишний» вход потребуется для подключения водопроводной трубы.
Купите реле для корректирования давления, а также фторопластовый материал-уплотнитель (ФУМ-ленту) или паклю с .
Подсоединяете штуцер к баку посредством фланца (на нем обязательно должен быть пропускной клапан) или жесткого шланга.
Прикручиваете по очереди все части системы. Последнее соединение осуществляется к трубе, которая ведет к насосному устройству.

Установленный бак следует проверить на наличие протечек. Если таковые имеются, нужно дополнительно уплотнить места соединения отдельных элементов приспособления ФУМ-лентой либо подходящим герметиком.

При использовании гидравлического бака в системах с погружным насосом нужно учесть, что последний устанавливается непосредственно в месте, откуда вода поступает в жилую постройку (в скважине, колодце). Такая схема потенциально небезопасна. Есть высокая вероятность «отката» воды обратно в источник. Как избежать этого? Достаточно просто – путем монтажа специального обратного клапана. Его ставят непосредственно на насос перед водопроводной трубой. Порядок подключения гидробака будет аналогичным схеме, описанной выше. Но с одним изменением. Сначала вам нужно установить обратный клапан. И только после этого подключать к водопроводной сети все элементы гидравлического аккумулятора.

Выбирайте и устанавливайте гидробак в своем доме, чтобы никогда не знать проблем с системой автономного водоснабжения!

Гидроаккумулятор — расширительный мембранный бак пригодный для эксплуатации с питьевой водой в системах водоснабжения.

Что же тогда может выйти там из строя, есть ли смысл переплачивать за бренд и действительно ли все гидроаккумуляторы одинаковые?

В данной статье мы рассмотрим, чем же могут отличаться одни гидроаккумуляторы от других, а главное разберемся какие факторы влияют на их стоимость.

Выводы и полезное видео по теме

Как правильно настраивать реле давления:

Простыми словами о реле давления для гидроаккумулирующих баков:

Как в насосной станции отрегулировать реле давления:

Без исправно работающего и правильно настроенного реле давления гидроаккумулятор превращается в ненужную железку. Регулировка рассматриваемого прибора, на первый взгляд, выглядит предельно простой – всего две пружины, которые надо подтянуть/ослабить. Однако настройка данного устройства имеет свои нюансы. Если при регулировке допустить ошибки, то вместо пользы гидравлический аккумулятор может принести лишь проблемы.

У вас есть личный опыт настройки реле давления или возникли вопросы, пишите в блоке с комментариями ниже. Наши эксперты обязательно помогут вам разобраться в выборе и настройке этого прибора для максимального повышения эффективности функционирования вашей системы водоснабжения либо отопления.
