Рекуператор воздуха для частного дома своими руками

Что такое рекуператор и как он работает?

Недавно узнал про рекуператор, который удаляет плохой воздух из дома и возвращает теплый свежий воздух зимой, как он работает?

Если перевести слово рекуператор с латинского, то получится – получение чего-то обратно.

Когда какое-то помещение вентилируется, то часть теплого воздуха уходит наружу, что снижает эффективность например, отопления в холодный период. Чтобы снизить теплопотери, как-раз и применяются рекуператоры.

Рекуператор, другими словами это теплообменник.

Кстати, забегая вперед, весьма достойный рекуператор вполне можно изготовить своими руками и по качеству он не будет уступать покупному ничем.

Принцип работы рекуператора простым языком таков: есть квадратная труба, сквозь которую выходит воздух из помещения в одном направлении, а перпендикулярно движется свежий воздух с улицы. Внутри стоят специальные пластины, которые не позволяют потокам смешиваться, но благодаря им, тепло от выходящего на улицу воздуха передается входящему потоку свежего воздуха – происходит теплообмен.

В результате попадающий внутрь помещения воздух гораздо теплее, а как выгода – теплопотери существенно снижаются.

Экономия налицо. При наружнем морозе в -15˚C и температуре выходящего через вентиляцию воздуха около +20˚C, при использовании рекуператора, входящий свежий воздух будет иметь температуру около +4 – +8˚C. Собственно это и есть основное предназначение всех рекуператоров.

Рекуператоры бывают четырех видов.

1. Пластинчатые – наиболее распространенные, с КПД 40-65%. Не требуют электричества, но обледенивают в зимний период и подсушивают воздух.

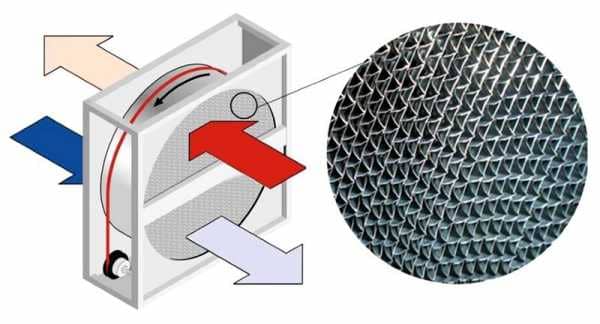

2. Роторные – в них входящий воздух нагревается благодаря тому, что проходит сквозь вращающийся теплообменник. КПД до 87%. Плюс – не пересушивает воздух. Требует электричество.
3. Рециркуляционные (с испольозанием воды или антифриза, в качестве посредника при передачи тепла). КПД 50-65%, требуют электричество и пересушивают воздух.
4. Крышные (используются в промышленных установках и для квартиры или частного дома не подходят) КПД 55-68%.

Поэтому для простого покупателя выбор ограничивается между пластинчатыми и роторными.

Первые дешевле, но менее эффективны.

Вторые – дороже, но более выгодны в процессе эксплуатации.

Как изготовить рекуператор своими руками.

Процесс не такой сложный, как может показаться на первый взгляд.

Для работы необходим листовой оцинкованный металл, несколько пластиковых пластин толщиной 4 и шириной 20мм, и четыре фланца из пластика.

1. Нарезаем металлические пластины размером 30х30см. Такого же размера режем пластиковые пластины.
2. На первый лист накоеиваем с помощью силикона две пластмассовые полосы – например, слева и справа. На них, сверху приклеиваем вторую пластину. На нее тоже клеим две полосы, но уже спереди и сзади. И так далее.
3. По достижении нашим теплообменником высоты около 150мм, заканчиваем клеить и оставляем изделие сохнуть.

После высыхания, с каждой из сторон теплообменника приклеиваем по пластиковому фланцу, заделывая оставшееся вокруг него пространство герметиком

Воздух толжен проходить только сквозь фланцы.
Делаем корпус самого рекуператора – из ДСП, фанеры, пластика – не важно, и помещаем наш теплообменник внутрь.

Обязательно утеплите корпус рекуператора

Любым материалом, в принципе не важно

Сделайте байпас на приточную вентиляцию. Периодически включая его, можно будет без труда разморозить обледеневший теплообменник зимой. Теплый воздух, выходящий из помещения растопит наледь, после чего снова можно будет пустить приточный воздух через рекуператор.

3. Blauberg Winzel Expert

Немецкие приточные установки торговой марки Blauberg приобретают у пользователей все большую популярность. Энергосберегающие проветриватели Winzel Expert заслуженно претендуют на высокие позиции рейтинга. Это современное и сложное устройство обладает продвинутыми техническими характеристиками, стильным дизайном и всевозможными пользовательскими удобствами. Функционал прибора обеспечивает несколько режимов работы. В ночном режиме работает бесшумно, обеспечивая комфортный сон. В режиме “вечеринка” способен 4 часа трудиться на максимальной производительности. В Winzel Expert установлены датчики влажности, благодаря которым прибор способен поддерживать требуемую концентрацию паров воды в атмосфере помещения.

Несомненные достоинства немецкого рекуператора

Среди преимуществ моделей Winzel Expert отмечают:

• Бесшумность работы;
• Экономное энергопотребление — максимально- 7,06 Вт/час;
• Удобный пульт ДУ, возможность управления смартфоном;
• Наличие встроенных автоматических жалюзей, закрывающих обратный отток воздуха;
• Два фильтра, класса G3 эффективно очищают поступающий воздух, удаляя пыль и загрязнения;
• 2-х летняя гарантия производителя.

Недостатки отмеченные пользователями Winzel Exper

У немецкого рекуператора немного недостатков, но, желающих сэкономить россиян они заставляют задуматься. Покупатели считают, что у них:

• Сравнительно высокая стоимость;
• Недостаточная производительность;
• Дорогостоящее обслуживание.

Подводя итоги, можно рекомендовать данную приточную установку истинным ценителям немецкого качества, которым требуется тихое устройство с максимальной степенью очистки (в том числе от аллергенов).

Что необходимо учитывать в работе различных моделей оборудования

Каждая система рекуперации воздуха для частного дома обладает своими сильными сторонами и сферами применения.

Система вентиляции в частном доме с рекуперацией предполагает не только поддержание показателей температуры и влажности, но и устранение неблагоприятных запахов. На рынке представлен разнообразный выбор моделей, отличающихся своими функциональными характеристиками и способами установки.

Например, вытяжка, установленная в вентиляцию, позволяет вывести копоть, запах и жир. При этом в помещение поступает чистый воздух, а жирная пыль не оседает на мебели. Такие условия благотворно сказываются на самочувствии, облегчают уборку помещения.

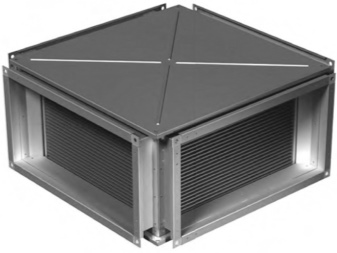

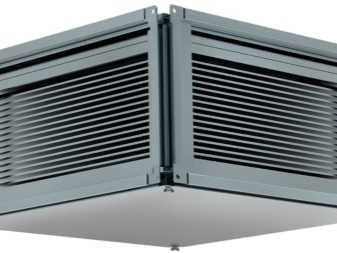

Пластинчатый теплообменник

Конструкция теплообменника такова, что за счет разделения металлическими пластинками потоки воздуха не смешиваются. Это простое инженерное решение обеспечивает более эффективный теплообмен. Для создания подобного оборудования не требуется больших вложений. Благодаря отсутствию подвижных частей, такой прибор прослужит сравнительно долго. В настоящее время КПД таких устройств доходит до 60-65%.

Элементы изготовлены из алюминиевых сплавов. Они не подвержены коррозийным изменениям и обладают высокими показателями теплопередачи.

Роторная система

В таком оборудовании смешивается незначительная часть воздушных потоков, так как изолятором потоков воздуха является щетка с мелкой щетиной. Роторная система занимает большую площадь, чем пластинчатая, но также обладает высоким КПД (до 86% в лучших моделях). Вращающийся ротор и ремень, который его крутит, снижают общую надежность прибора и повышают энергозатраты на рекуперацию.

Жидкостный рекуператор в офисном помещении

Схема жидкостной рекуперации в офисном помещении

Это дорогостоящие модели, при этом КПД у них не выше, чем у аналогичного оборудования. Основным положительным отличием является возможность размещения отдельных блоков на большом расстоянии друг от друга. Поэтому жидкостные рекуператоры применяются в основном в коммерческих зданиях большой площади. В частных жилых помещениях обычно используют пластинчатый или роторный рекуператор воздуха для дома.

Бризер

Система рекуперации воздуха для частного дома и бризер отличаются в своих назначениях. Прямое назначение бризера — нагревать воздух. В нем не происходит процесс теплообмена, поэтому для повышения температуры воздуха потребуется много электроэнергии.

Компактная модель рекуператора

Эта модель – локальная вентиляция с рекуператором в частном доме. Об ее использовании стоит задуматься. Компактные модели можно установить в стенах разных комнат. Они функционируют обособленно, поэтому не требуют подключения к централизованной установке, осуществляющей настройку и контроль работы всех устройств.

В таких моделях за счет встроенных вентиляторов происходит синхронное перемещение двух воздушных потоков. Продуктивность работы изменяется при помощи пульта дистанционного управления. В ночные часы устройство может быть переведено в режим тихой работы.

Чтобы не происходило обмерзание, предусмотрены специальные каналы, рядом с которыми проходит часть теплого воздуха. Но эффективность этой защиты сохраняется только до -15ºС. Активизация режима вытяжки способствует устранению изморози и льда с поверхности теплообменника. Также этот режим справится с очищением воздуха в комнате от удушливого дыма и других загрязнений.

От проникновения мусора с улицы защищает встроенный фильтр. Размер ячеек фильтра подобран таким образом, что не создает особых препятствий для воздушных потоков, но защищает от проникновения насекомых и пуха растений. Для осуществления технического обслуживания с внутренней стороны рекуператора прикреплена съемная крышка.

Критерии выбора

С самого начала надо расстаться с иллюзией: приобрести недорогой и при этом качественный рекуператор для большого жилища не получится. Обязательно необходимо производить расчет требуемого теплового КПД. Для вычислений используется незамысловатая формула вида Q = 0,335 x L x (t1 – t2), где:

• 0,335 — коэффициент для конкретного региона (иногда он бывает и иным);

• L – суммарный расход воздуха;

• показатели в скобках — температура на притоке и на оттоке соответственно.

Эффективность оценивают, умножая расход энергии для отопления либо отвода тепла на вычисленный в предыдущем шаге коэффициент полезного действия. Но это только предварительные прикидки, безупречно правильные расчеты смогут выполнить только опытные профессионалы. Если надо выбрать для каркасного дома в Московской области рекуператор, то наилучшим вариантом окажется роторное устройство. У него периодически может происходить небольшой приток вытяжного воздуха в канал внешнего поступления.

Вентиляционные каналы придется прокладывать в двойном размере по сравнению с потребностью: сразу на приток и на отгон воздуха. В противном случае гарантировать свежесть будет невозможно. Часть изготовителей предлагает «бесшумные» модели. Но надо понимать, что движение воздуха неизбежно создает те или иные звуки, даже если в самом устройстве нет движущихся частей. Потому можно говорить только о той или иной громкости звука, и если производитель упирает на тишину в своей рекламе, значит, необходимо проверять этот параметр по сопроводительной документации.

Подключаемые к электросети устройства станут работать круглосуточно. И буквально каждый ватт в условиях современных цен на электричество — практически на вес золота. Но при этом очень слабые аппараты не могут обеспечить необходимую мощность проветривания. Потому экономия экономией, а разумный баланс соблюдать надо.

Качественная установка рекуперации обязательно помечена информацией об уровне производительности. Если этого нет — лучше мимо нее пройти сразу в магазине. Полезно еще выяснить, нужны ли будут фильтры для аппарата, и если да, то какие и с какой периодичностью. Необходимо также учесть, как подбирать рекуператор для СИП-панелей

В этом случае особой мощности нагрева не требуется, и можно уделить главное внимание интенсивности протока воздуха

В домах из таких панелей обычно предусматривается парная установка рекуперационных приборов. Их можно поставить даже в полностью готовом здании с чистовой отделкой. Разумеется, если конструкция не требует прокладывания воздуховодов через стены. Рекуператоры могут оборудоваться автоматизированными или упрощенными системами управления. Там, где есть автоматика, возможно срабатывание:

• по сигналу от датчиков движения;

• при изменении влажности;

• при срабатывании датчиков освещенности.

Выбор рекуператора для дачи или в городскую квартиру, однако, не может ограничиваться такими параметрами. Для деревянного загородного дома интенсивность вентиляции может быть несколько меньше, а для кирпичного или газобетонного несколько больше расчетных показателей. Но обязательно требуется учитывать еще и требуемое качество микроклимата. В обычных жилищах стараются создавать «просто оптимальную» среду, которая гарантирует ощущение комфортного тепла и приличную работоспособность. Однако иногда приходится добиваться повышенных характеристик.

Это требуется:

• тяжелобольным;

• инвалидам;

• аллергикам;

• маленьким детям;

• пожилым людям;

• реабилитирующимся после длительных, тяжелых расстройств или травм.

Знакомясь с показателями конкретного рекуператора, прежде всего надо обращать внимание на его способность очищать воздух от углекислоты. После этого требуется выяснить:

• направляется ли теплоноситель прямо или по схеме реверса;

• как долго можно эксплуатировать аппарат;

• какие есть дополнительные режимы работы (особо полезны ночная программа и срабатывание по датчику углекислоты).

Виды системы

Конструкция рекуператоров разных видов имеет существенные отличия, но все подобные устройства обеспечивают нагрев поступающего в помещение воздуха за счет тепла выдуваемых загрязненных воздушных масс. При этом, рекуператор должен предотвращать смешивание воздушных потоков.

Пластинчатый рекуператор

Конструкция такого устройства является максимально простой. Две камеры теплообменника отделяются одна от другой небольшой пластиной, которая обеспечивает эффективный теплообмен между воздушными потоками.

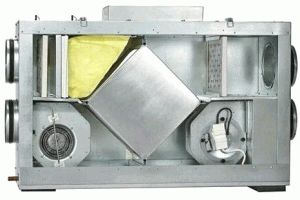

Пластинчатая модель

Одним из основных параметров такого прибора является КПД, который зависит от таких факторов, как:

• время и площадь теплообмена между воздушными потоками;
• теплопроводности материала.

Увеличить эффективность теплообмена можно при помощи установки дополнительных нагревательных элементов:

1. КПД современного рекуператора должен составлять приблизительно 70-80 %.
2. Однако добиться таких показателей в частном доме совсем несложно.
3. Очень эффективным будет дополнительное использование грунтового теплообменника.

Роль грунтового теплообменника

Грунтовой теплообменник представляет собой пластиковую трубу, которая прокладывается на 50 метров от дома на глубине приблизительно 2 метра, и имеет некоторые нюансы:

• забор воздуха с использованием системы грунтового теплообменника позволяет существенно увеличить эффективность вентиляции с рекуперацией тепла;
• такая конструкция помогает избежать образования льда и конденсата на теплообменнике вентиляционной системы;

Обратите внимание! Грунтовой теплообменник позволяет снизить перепад температур между приточным и выходящим потоком воздуха. если не предусмотреть в вентиляционной системе частного дома наличие грунтового теплообменника, то избежать образования конденсата из-за перепада температур, а также повышения затрат на обогрев входящего потока, будет трудно;

если не предусмотреть в вентиляционной системе частного дома наличие грунтового теплообменника, то избежать образования конденсата из-за перепада температур, а также повышения затрат на обогрев входящего потока, будет трудно;

Совет! Если в вентиляционной системе такой конструкции нет, то можно использовать калориферы для нагрева воздуха, а также датчики температуры и систему автоматики.

в такой ситуации воздух чрезмерно низкой температуры будет нагреваться за счет специализированных устройств.Обеспечивает поддержание оптимальной температуры воздуха в течение года

Статья по теме:

Обратный клапан на вентиляцию служит для предотвращения попадания различных запахов в дом. В статье мы попробуем понять, что он собой представляет, как устроен, виды устройств, и насколько сложно его установить у себя в жилище.

Децентрализованные рекуператоры

В многоквартирных домах для воздухообмена в помещениях рационально использовать более компактные устройства. В таких ситуациях отлично подходят децентрализованные рекуператоры.

Конструкции очень компактные, а установить их можно совершенно незаметно под подоконником, на боковой части окна или на откосе оконного проема. Рекомендуется обязательно использовать при установке в помещении пластиковых окон. Рекуператор совершенно не влияет на температуру воздуха в помещении.

«Воздушная форточка»

Роторные рекуператоры

Рекуператоры роторного типа являются самыми эффективными. Их конструкция проектируются таким образом, что входящий и исходящий потоки воздуха, не смешиваясь между собой, обеспечивает вращение специализированного механизма.

Роторный рекуператор тепла в системах вентиляции
Статья по теме:

Приточный клапан в стену. В статье мы подробно рассмотрим виды конструкций, принцип действия, как выбрать место для установки, как правильно осуществить монтаж устройства своими руками, полезные советы и рекомендации специалистов.

Из-за силы вращение происходит нагревание теплообменника со стороны входящего воздушного потока, что обеспечивает дополнительный нагрев. КПД таких устройств составляет 80-90 %.

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

• простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
• простая технология монтажа без применения специализированного инструмента;
• КПД до 80% в зависимости от параметров воздуха;
• минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
• высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
• возможность модернизации путём добавления большего количества пластин.
• при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

• оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
• тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
• нержавеющий металл, пластик, фанера или древесно-стружечная плита;
• пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
• стальной уголок 20×20 мм;
• силиконовый герметик;
• оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

1. Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.

2. Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.

3. На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
4. При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.

5. Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.

6. Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.

7. После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.

8. Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

Рейтинг моделей

Выбирая приточно-вытяжную систему с подогревом, многие люди обосновано обращают внимание на Mmotors эко-свежесть 01 standart. Стандарт канала для прохода воздуха тут составляет 100 мм

Производитель гарантирует нормальную установку в стенах толщиной от 0,27 м. Поддерживается оптимальный микроклимат в доме, поскольку воздух на притоке остается свеж даже после прохода через фильтр. Потребление энергии сравнительно невелико, к тому же присутствует и проводной пульт управления.

Стоит отметить:

• наличие угольного фильтра, подавляющего запахи гари;

• определитель концентрации углекислоты;

• пригодность для отдельных помещений, в том числе медицинских учреждений;

• двухступенчатая регулировка скорости;

• датчик для замера влажности;

• малошумный электромотор на очень совершенных радиальных подшипниках.

Суммарная мощность электропривода составляет всего 18 Вт. За час обеспечивается обновление воздуха на площади до 100 кв. м. По желанию добавляется пульт управления, работающий на инфракрасных лучах. Но, разумеется, рынок этой моделью далеко не ограничивается. И многие эксперты полагают, что лучшим выбором может стать настенный рекуператор высокого класса.

Надо только тщательно подбирать линейный размер, чтобы обеспечить совместимость. Для изготовления теплообменников Shuft применяют добротную оцинкованную сталь толщиной минимум 0,7 мм. Поддон для дренажа тоже изготавливают из оцинкованной стали, при необходимости его можно снимать.

Важные особенности:

• пригодность для жилых, административных и основных производственных объектов;

• непригодность для систем аспирации;

• непригодность для воздуха, содержащего токсичные и едкие примеси, муку, пары клея;

• патрубок для сброса конденсата диаметром ½ дюйма;

• алюминиевая теплообменная кассета.

Штуцером для отводного канала под конденсат оснащается теплообменник Korf/ PR 40-20. Изготовитель заявляет, что КПД теплообмена может достигать 70%. Пластинчатое устройство, как и предыдущие модели, рассчитано на каналы размером 0,2х0,4 м. Повысить эффективность помогают пластины из алюминия, наибольшая толщина которых не более 0,2 мм. Точный расчет позволяет добиться оптимального баланса между производительностью и механической прочностью.

На 150 кв. м., даже и на 200 кв. м. уверенно рассчитана модель Dantex DV-200HRE. Этот рекуператор отлично поддерживает микроклимат в доме при температурах от — 20 до 40 градусов. Предусматривается использование каналов на 146 мм. Громкость звука при работе в различных условиях заявлена от 32 до 39 дБ. Производитель обещает, что можно будет четко регулировать уровень влажности в доме.

Прочие параметры:

• внешнее атмосферное давление в статике до 60 Па;

• эффективность при энтальпии 49/51%;

• собственная масса устройства 18 кг;

• электроснабжение от сети напряжением 220-240 В;

• опция программирования работы по времени;

• возможность подключения дополнительного электрического нагревателя (внутри или снаружи рекуператора).

RCS 350 отличается более широким диапазоном допустимых температур. Этот аппарат выручит и при — 28, и при +50 градусах. Его суммарная производительность даже выше, чем у предшествующей модели — за час можно обновить воздух на площади 330 кв. м. Это уже вполне достойно даже для крупного частного коттеджа.

Electrolux STAR EPVS-1100 не может похвастать широтой температурного диапазона, тот составляет всего от — 15 до + 40 градусов. Зато производительность рекордно велика — до 1100 кв. м. за 1 час. «Звезда» будет гонять воздух по каналу диаметром 250 мм, создавая при этом шум до 41 дБ. Что, впрочем, все равно не заглушит даже разговора обычным голосом. Наибольшее статическое давление составит 350 Па, а общая масса агрегата равна 66,5 кг.

Самостоятельное изготовление рекуператора пластинчатого типа

Поскольку средняя стоимость пластинчатого теплообменника составляет 300 у. е., имеет смысл сделать этот несложный в изготовлении рекуператор воздуха своими руками.

Для того чтобы изготовить рекуператор самостоятельно, понадобятся:

• листы оцинкованного металла (4 кв. м.);
• техническая пробка толщиной 2 мм;
• силиконовый герметик с нейтральной реакцией;
• жестяная коробка для корпуса или листы МДФ, метала или фанеры для его изготовления;
• клей;
• утеплитель толщиной 4 см (минеральная вата или пенопласт);
• уголки для стоек;
• пластиковые фланцы;
• электролобзик или болгарка.

Этапы работ:

1. Разрезаем материал на небольшие квадраты с размером стороны от 200 до 300 мм. Пластины должны быть одинаковыми и идеально ровными, лучше будет разрезать сложенные пачкой листы болгаркой, нежели использовать ножницы по металлу. Таких пластин, служащих заготовками для кассет рекуператора, должно получиться около 70 шт.
2. С целью создания зазора между листами используем техническую пробку. Суть в том, чтобы сделать такое сечение, при котором скорость потоков воздуха будет составлять 1 м/с. Наклеиваем нарезанную пробку по двум противоположным краям квадратных заготовок, не трогая последнюю.
3. Дождавшись высыхания клея, создаем кассету теплообменника, склеивая листы таким образом, чтобы каждый последующий располагался под углом в 90 градусов к предыдущему. В кассете получаются чередующиеся каналы, перпендикулярные друг другу. Последним будет лист, на который мы не клеили пробку.
4. После соединения всех пластин с помощью уголка стягиваем конструкцию каркасом.
5. Все щели тщательно заделываем герметиком.
6. На стенках кассеты располагаем крепления для фланцев, имеющих диаметр, соответствующий трубам воздуховодов. Желательно расположить кассету вертикально, тогда в самом низу будет собираться конденсат. В этом же месте готовится дренажный канал: отверстие с трубкой для отвода жидкости.
7. Для того чтобы кассету можно было извлекать из корпуса, внутри него нужно установить направляющие из уголка.
8. Корпус с кассетой располагают в коробе, изготовленном из толстой фанеры или жести. Важным моментом будет использование теплоизоляционных материалов (минеральная вата или пенопласт), которыми оклеиваются все стороны короба изнутри.

Для более надежной работы системы рекуперации в условиях отрицательных температур приточного воздуха, когда пластины теплообменника могут обледенеть, к системе добавляют байпас, через который в случае необходимости направляют поток приточного воздуха. В это время через теплообменник будет проходить только теплый вытяжной воздух, и под его воздействием заледеневшие пластины теплообменника будут оттаивать.

КПД самодельного рекуператора составит около 60–65 %, что позволит обеспечить поддерживать оптимальный микроклимат в помещении.

https://www.youtube.com/embed

Судьба[править | править код]

Главный реактор.

Воздухообменник относится к сюжету, между событиями Нова Проспект и перестрелками на улицах Сити 17, которые были полностью вырезаны. Однако, некоторые элементы игрового сюжета были реализованы в финальной версии Half-Life 2, но уже в других локациях: восстание были вызвано на уровнях Нова Проспект, а взрыв реактора — в Цитадели.

Последняя работа над Воздухообменником велась в феврале 2002 году; последняя измененная карта с Воздухообменником — «temp3.vmf».

Крушение поезда, в котором находились Аликс и Гордон, изначально было запланировано в Half-Life 2, но в итоге произошло в Episode One и Episode Two.
