Что такое твердотельное реле, назначение, принцип работы

Зачем нужно реле в автомобиле

 Во-первых, самое главное, это возможность управлять силовыми токами для питающих нагрузок. То есть когда входной сигнал на реле буквально несколько мА, на выходе уже получаем несколько десятков Ампер. Нет, реле не усиливает сигнал, оно лишь коммутирует токи, об этом чуть далее, когда дело дойдет до принципа работы. Во-вторых, реле может функционально переключать нагрузку между 2 и более разными электрическими цепями, при этом делать это от 1 управляющего сигнала. То есть на входе имеем опять 1 входное напряжение в несколько мА, а силовые контакты переключаются между собой для разных цепей. Скажем, работали фары ближнего света, а включились фары дальнего света. Третье, реле за счет своего звукового сигнала срабатывания, позволяет с высокой степенью вероятности диагностировать его правильную работу и как следствие работу питающей цепи. То есть если есть сигнал, то скорее всего напряжение в питающей цепи тоже есть

Если щелчка нет, то надо бы проверить предохранитель! Также звук реле при включении указателей поворота указывает на то, что они скорее всего работают, что важно при перестроении. А при частом срабатывании указателя поворотов, указывают на перегоревшую лампу. Четвертое, это уже как следствие… За счет управления силовыми сигналами позволяют сэкономить на медной проводке в машине, так как блок реле чаще всего установлен в моторном отсеке, ближе к силовым управляющим цепям

То есть до него идут тонкие медные провода, от органов управления в салоне, а выходят толстые до силовых нагрузок в моторном отсеке. (фары, реле замка зажигания, подогреватели дизеля…)

Обозначение реле на схеме

Чтобы отремонтировать или создать новое электрооборудование, мало знать как работает реле, нужно знать как оно выглядит на схемах. В приведенной ниже таблице показаны самые основные буквенно-графические обозначения КУ принятые в международном классификаторе.

Основные обозначения

Изображение	Описание
	Схематически обмотка соленоида выглядит как прямоугольник, от наибольших сторон которого отходят выводы питания электромагнита – А и А1. Также на схеме это коммутационное устройство может обозначаться буквой К.

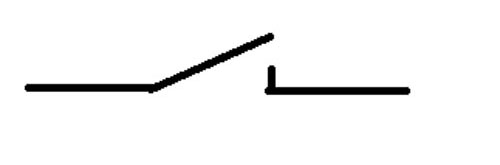

	Контакты КУ на схеме изображаются точно так же как и контакты переключателей.
	Поляризованное реле на схеме изображается в виде прямоугольника с жирной точкой на одном из выводов контакта. Буквенное обозначение P внутри прямоугольника также говорит о полярности устройства.
	Иногда внутри прямоугольника указывают параметры или конструктивные особенности. Так, например, две наклонные линии могут обозначать, что в устройстве имеется 2 обмотки.

Подробнее, с символическим обозначением реле и других элементов электронных и электрических схем, можно ознакомиться, заглянув в специальные справочники, которых в интернете довольно много.

Устройство и принцип работы реле

Реле представляет собой катушку, состоящую из немагнитного основания, на которое намотан провод из меди с тканевой или синтетической изоляцией, но чаще всего с диэлектрическим лаковым покрытием. Внутри катушки установленной на нетокопроводящее основание, размещается металлический сердечник. Также в устройстве имеются пружины, якорь, соединительные элементы и пары контактов.

При подаче тока на обмотку электромагнита (соленоида) сердечник притягивает якорь, который соединяется с контактом и электрическая или электронная цепь замыкается. При снижении силы тока до определенного значения, якорь, под действием пружины, возвращается на исходную позицию, вследствие чего происходит размыкание цепи.

Более плавная и точная работа достигается благодаря использованию резисторов, а защиту от скачков напряжения и искрения обеспечивает установка конденсаторов.

У большинства электромагнитных реле имеется не одна, а несколько пар контактов, что позволяет управлять несколькими цепями одновременно.

Простейшая схема устройства электромагнитного соленоида

Если в двух словах, то этот вид коммутационного устройства работает по принципу электромагнитной индукции. Благодаря довольно простому принципу действия реле имеют высокую надежность в эксплуатации.

В видеоролике ниже разъясняется принцип действия электромагнитного КУ:

Watch this video on YouTube

Отличия и плюсы твердотельных реле (в сравнении с электромеханическими)

При выборе ТТР у покупателя возникает ряд вопросов — зачем переплачивать за твердотельное реле, в чем его преимущества перед стандартными электромеханическими устройствами. Выделим главные плюсы:

Небольшие габариты, что исключает проблемы с поиском места для монтажа.
Отсутствие шума и вибрации

Это важно, если устройство устанавливается в помещениях, где находятся люди.
Высокая скорость коммутации.
Продолжительный ресурс, обусловленный отсутствием износа механической и электрической части.
Постоянное выходное сопротивление, которое не меняется в течение срока эксплуатации. Кроме того, контактные группы не подвержены окислительным процессам.
Нет резких изменений напряжения в процессе переключения.
Нет искр, что расширяет сферу применения

Его установка допускается на объектах, где имеются повышенные риски взрывов и появления пожара.
Низкая чувствительность к внешним факторам, к примеру, появлению магнитных полей, вибрациям, повышенному уровню пыли или магнитным полям.
Высокий уровень сопротивления между выходом и входом.
Низкое потребление энергии.
Большое число коммутаций, которое не ограничивается производителем. В реальности оно достигает 109.

Где используются?

Твердотельные реле — уникальные устройства, которые после монтажа не требуют особого обслуживания. Здесь работает принцип «установил и забыл». К примеру, в простых моделях очистка контактной группы осуществляется с определенной периодичностью — как правило, через определенное число циклов. Если изделие работает редко, это не вызывает проблем.

Но как быть с аппаратурой, для работы которой требуется частое срабатывание — один раз в секунду или даже чаще? Пример такой техники — станок с клапанами соленоидного типа.

Подача напряжения происходит через реле, которому приходится разрывать до десяти ампер индуктивного I. Если поставить контактное устройство, его замену придется осуществлять раз в 1-2 месяца. Если поставить твердотельный аналог, об этом можно забыть на долгие годы.

Несмотря на надежность работы, ТТР требуют периодического осмотра. Базовые рекомендации в этом вопросе дает производитель изделия. Как правило, речь идет о проверке факта замыкания контактов, целостности корпуса и изоляции.

Электрическое реле, устройство, принцип работы, разновидности и особенности применения

Современная электротехника использует огромное количество различных устройств, приспособлений и приборов, при помощи которых удается успешно решать те или иные технологические задачи, повышать комфорт эксплуатации электросетей в целом, а также отдельных участков цепи.

Одним из таких видов устройств, получивших наибольшее распространение в самых разных отраслях и сферах деятельности, является реле. Фактически изделие представляет собой специальный выключатель, при помощи которого можно в требуемый момент времени произвести включение или выключение определенного участка сети (электрической цепи), что позволит вносить определенны изменения в заданные постоянные входные величины, как электрически, та к и неэлектрические.

Существует огромное количество различных типов реле, которые отличаются не только по размерам и внешнему виду, но и по типу управляющего сигнала, исполнению и иным параметрам. На практике самое большое распространение получили электромагнитные реле.

Конечно, просто так понять, для чего необходимо реле и как оно работает достаточно сложно. Тем более, что работа таких устройств сопряжена с повышенной опасностью для жизни и здоровья людей. Дело в том, что электромагнитное реле используется в процессе передачи достаточно больших токов нагрузки. Соответственно, у тех людей, которые используют либо обслуживают линии, оборудование или агрегаты, в комплект которых входят различные реле, подвергаются риску поражения электрическим током. Так что вопросы оказания первой помощи при поражении электрическим током являются одними из важнейших на производстве.

Материал коммутируемых контактов

Срок службы некоторых реле составляет десятки лет. При этом все его детали испытывают большие нагрузки, особенно контакты. Во-первых, они испытывают механические воздействия, связанные с перемещением якоря. Во-вторых, на них негативно влияют большие токи нагрузки. Поэтому контакты реле должны соответствовать следующим требованиям:

1. Высокая электропроводность. Обеспечивает малое падение напряжения.
2. Хорошие антикоррозийные качества.
3. Высокая температура плавления.
4. Малая эрозия. Контакты должны быть стойки к переносу металла, который неизбежен при постоянном замыкании и размыкании.

Все перечисленные качества напрямую зависят от используемого материала. Рассмотрим основные металлы, используемые для изготовления реле:

1. Медь полностью отвечает выдвигаемым требованиям, за исключением стойкости к коррозии. Поэтому часто используется в контактах реле с герметичным корпусом. Кроме того, медь обладает еще одним плюсом – относительно низкой стоимостью, по сравнению с другими металлами. Единственным ее недостатком является склонность к окислению при длительной работе. Поэтому используется она там, где предусмотрен кратковременный режим работы, например, в контактах реле поворотов.
2. Серебро обладает отличной проводимостью и износоустойчивостью. Не вызывает искрения при коммутации индуктивной нагрузки. При этом серебряные контакты не обладают достаточной дугостойкостью, поэтому не могут использоваться для управления нагрузками значительной мощности. Кроме того, у них достаточно высокая стоимость. Поэтому контакты имеют комбинированную конструкцию – медь с напылением серебра.
3. Вольфрам обладает большой износоустойчивостью и стойкостью к высокой температуре. Изготовленные из него контакты способны коммутировать очень высокие токи (десятки ампер).

Кроме материала, контакты реле различаются по способу коммутации.

Зачем нужны однофазные и трёхфазные реле напряжения 220 В для дома: виды устройств

В городских квартирах, оборудованных газовыми плитами, напряжение в сети составляет 220 В. Исключением могут являться лишь жилые помещения, в которых установлены электроплиты. Однако для частных секторов подвод к дому напряжения 380 В является обычным делом. Разводка на 3 различных группы, каждая по 220 В, производится уже в распределительном шкафу. А если существуют разные вводы (одна или три фазы), должны производиться и РКН для того или иного ввода. Рассмотрим однофазные и трёхфазные устройства защиты более подробно.

Однофазное реле контроля напряжения и области его использования

Подобное РКН можно использовать как в однофазной, так и в трёхфазной системе электроснабжения, однако, во втором случае существуют некоторые нюансы установки. Дело в том, что при трёхфазной системе через подобное РН можно будет подключить лишь одну из групп, питающуюся от одной фазы. Таким образом, чтобы защитить все 3 группы потребуется установка трёх однофазных реле защиты, или одного трёхфазного, что значительно выгоднее по финансовым затратам.

Однофазное РКН можно использовать и в трёхфазных схемах

Что такое электромагнитное реле?

Cразу отметим, что из всего многообразия реле мы рассмотрим лишь электромагнитные реле. А из множества электромагнитных реле рассмотрим те, которые наиболее широко применяются в околокомпьютерных устройствах.

Электромагнитное реле (далее — реле) – это устройств, позволяющее посредством небольших токов управлять большими токами.

Мы уже сталкивались ранее с подобными устройствами. Да, когда изучали биполярные и полевые транзисторы. Так, в биполярном транзисторе небольшой ток базы управляет гораздо большим (в десятки и сотни раз) током коллектора.

Отметим, что транзисторы, в отличие от реле, гораздо более быстродействующие приборы, и могут управлять более высокочастотными сигналами. Но реле в целом более надежная штука, чем полупроводниковый транзистор.

В электромагнитном реле, в отличие от биполярного транзистора, управляющая цепь гальванически развязана от силовой, что, в общем случае, является преимуществом.

Самостоятельный ремонт

Ремонт вышедшего из строя реле поворотников обычно заключается в замене детали. Ее стоимость не настолько велика, чтобы осваивать курс радиоэлектроники и пытаться отремонтировать вышедшее из строя реле. Само реле поворотов находится в блоке реле и предохранителей, обычно он располагается под передней панелью автомобиля. В некоторых моделях автомобилей реле поворотов вынесено в отдельный разъем.

Замена реле не представляет собой ничего сложного. Для этого нужно определить его точное месторасположение (можно найти в мануале к конкретной модели автомобиля или подсмотреть схему в интернете). Сломанное реле демонтируется, а новое устанавливается в релейный блок или в отдельный разъем. Напряжение нового блока должна соответствовать питанию электросети автомобиля (12 или 24 вольт).

Для тех, кто все же предпочитает самостоятельный ремонт, можно дать несколько советов. Если у реле подгорели контакты, то можно попробовать их зачистить, однако такой меры вряд ли хватит надолго. Также нужно подпаять оборванные контакты, если имеются подобного типа повреждения. Если имеются трещины в силовых выводах реле, то их также нужно подпаять. Потерявшие емкость или вздувшиеся конденсаторы следует заменить на новые.

Естественно, для подобного ремонта необходимо иметь паяльник и уметь им пользоваться. Ремонт реле в этом случае ничем не отличается от ремонта любой радиоэлектронной детали. Понадобятся флюс и припой, также при замене конденсаторов необходимо не забывать о правильной полярности.

Принцип действия и устройство

Использование реле тока:

Реле тока бывают минимального и максимального значения срабатывания. Первые отключают линию при падении величины потребления ниже определенного уровня, вторые при характеристиках сопротивления свыше заданного значения. Физически они представлены на рынке в трех типах исполнения: электромагнитном, электронном и цифровом. Современные модели объединяют в одном устройстве все виды реле тока.

Электромагнитные

Наиболее простой в изготовлении тип, отличающийся надежностью, ценой и неприхотливостью в эксплуатации. Основой функциональности для него служит борьба двух сил — механической (стремящейся передвинуть контактный толкатель в одну сторону) и электромагнитной (смещающей его в противоположную). Первая обуславливается обычной пружиной с возможностью регулирования тяги. Вторая — обмоткой, расположенной вокруг подвижного элемента.

Устройство электромагнитного реле тока:

Для реле минимального тока контактор изначально разомкнут действием пружины. При поступлении питания, электромагнит преодолевает механическую силу, соединяя линию. Как только сила тока упадет ниже определенного уровня, мощности катушки станет не достаточно для преодоления действия пружины и контакт вновь разомкнется.

В реле, срабатывающих на максимальный ток, ситуация противоположна. Изначально линия под действием механической силы соединена. Катушка пытается ее разомкнуть, но пока течение тока по ней идущего — слабое — преодолеть механическое сопротивление подвижный элемент не может.

Преимущества:

• цена;
• простота;
• надежность;
• неприхотливость.

Минусы:

• зависимость от исправности механической части;
• неточность измерения;
• низкая скорость отсечки;
• деградация чувствительности со временем по причине износа пружины;

Механическое аппараты названого класса не универсальны, они делятся на реле максимального тока и минимального.

Электронные

В отличие от предыдущего типа не нуждаются в подвижных деталях. Всё внутреннее устройство состоит из:

• управляющего контура из одного или двух транзисторов, или тиристоров, ограничивающих резистор;
• последовательности элементов, преобразующих токи для питания схемы;
• модуль выполнения отключения.

Последний может иметь и механическую, и электронную структуру. К примеру, простая конструкция автомата ниже:

Верхний предел срабатывания реле максимального тока устанавливается резистором R2. Нижний R3. Последний для приведенной схемы составляет 0.2–0.3 А.

Нагрузка линии X1 понижает напряжение на R3, часть остатка которого уходит на R2, где гасится сопротивлением резистора. Если же количество ампер превысит заданный предел и ток пойдет дальше, откроется база транзистора V3. Это послужит причиной срабатывания реле отключения K1. Которое размыкая контакты K1.1 и K1.2, разорвет цепь питания нагрузки. Для приведения аппарата вновь в нейтральное состояние прохождения тока, служит кнопка S1 «Сброс».

Что касается остальных составляющих схемы, связка стабилитрона V1, диода V2, резистора R1 и конденсатора C1, служит стабилизированным источником питания остальных элементов конструкции. V4 предохраняет эмиттер транзистора от обратного хода энергии в случае смены полярности в цепях. Названое событие обычно происходит в моменты активации электромагнитного реле отключения K1.

Одна из промышленных моделей электронных реле тока:

Плюсы:

• универсальность устройства — реле максимального тока и минимального соединены в общую, относительно простая конструкция;
• автомат защиты обладает хорошей чувствительностью.

Минусы:

• меньшая надежность по сравнению с электромагнитными;
• расширение функций только за счет усложнения схемы.

Цифровые

Дальнейшее развитие электронных реле тока привело к появлению цифровых моделей. Информацию о потреблении прибор хранит в цифровом виде. Получает он ее за счет преобразования показаний аналогового датчика в бинарный код. При слишком большой разнице, выходящей за установленные пользователем пределы, происходит отключение линии нагрузки. Если потребление нормализуется, автомат обратно её активирует. Не редкость оснащение цифровых реле тока возможностью связи с другим оборудованием, что позволяет легко интегрировать их в системы «умного дома».

План-схема цифрового реле тока и фотография конечного устройства:

Преимущества:

• функциональность;
• возможность удаленного контроля сети;
• установка параметров устройства;
• точность измерений.

Недостатки не выявлены.

Принцип работы

Контакт 30 — общий контакт, контакт 87А — нормально-замкнутый контакт, контакт 87 — нормально-разомкнутый контакт.

Схема подсоединения пятиконтактного реле Схема подсоединения пятиконтактного реле подходит для создания сигнализации. Каждый контакт имеет своё обозначение.

Это кажется сложным, но давайте разберемся на примере, и все станет ясно.

Схемы инверсии сигналов могут применяться для инвертирования сигналов концевиков дверей или багажника при подключении к сигнализации или в других случаях. Подключаемся к слаботочным транзисторным выходам сигнализации.

Статья по теме: На какой глубине прокладывают электрокабель

Поиск по сайту

После подачи на реле управляющего сигнала, первый вывод станет разомкнутым, а второй замкнутым. В итоге на контакте 30 мы имеем ту полярность, которая на контакте

Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает. Рассмотрим подключение противотуманок. Хочу запитать как ДХО, то есть завел горят, выключил — не горят. Если кратко описать этот рисунок, то мы получим следующее: ДХО должны быть установлены на высоте от до мм; Расстояние между близлежащими краями ДХО должно быть не менее мм; Расстояние от внешней боковой поверхности автомобиля до близлежащего края ДХО должно быть не более мм. После прекращения подачи напряжения ток обмотки пропадает, происходит размагничивание сердечника.

Механизмы реле

Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель. Истории наших читателей «Гребаный таз!!! Схемы инверсии сигналов могут применяться для инвертирования сигналов концевиков дверей или багажника при подключении к сигнализации или в других случаях. Зная законодательство и правила использования ДХО, мы готовы перейти к практике их подключения. Для реле напряжения Принципиальная схема домашней сети с использованием реле напряжения, УЗО и защитных автоматов Схема подключения реле напряжения предусматривает монтаж прибора на дин-рейку в распредщитке.

Разрезаем этот провод. Как наиболее надежные и доступные в продаже, себя зарекомендовали импортные реле под маркой Saturn и San Hold, применяются так же реле других производителей. Максимальный ток в силовой цепи: 30А. Конструктивно стандартный регулятор имеет вид пакетника для крепления на дин-рейку. Для подключения по такой схеме, вам потребуется 4ех контактное реле.
РЕЛЕ. Простое подключение

https://youtube.com/watch?v=nVaRPhxAEEg

Указательное реле -маркировка

Маркировка указательного реле включает: серию, количество разъединяющих и замыкающих контактов; уровень защиты; климатические условия при которых прибор сохраняет работоспособность. Кроме этого указывается вид и способ подсоединения внешних проводов.

При этом цифра:

• 1 означает переднее подсоединение посредством винта;
• 5 – подсоединяется сзади при помощи винта;
• 2 – присоединяется при помощи пайки.

Климатические условия обозначаются также условно:

• У – умеренные климатические условия;
• Т – применять можно в тропическом климатическом поясе;
• 3 – стандартная категория расположения.

Принципы работы

Разнообразие реле поворотов достаточно велико, однако все они подразделяются на два основных вида:

• классические электромагнитно-тепловые реле;
• электронные реле.

Электромагнитно-тепловые реле считаются устаревшими и ныне их можно встретить лишь на совсем старых автомобилях, например, классических «Жигулях». Реле такого типа состоят из сердечника с медной обмоткой. В верхней части сердечника располагаются две контактные группы, в боковинах — металлические якорьки. Конструкция помещается в металлический корпус, в нижнюю часть которого выводятся контакты для подключения в сеть.

При включении переключателя поворота сеть замыкается — лампа не горит. Затем один из якорьков под воздействием нихромовой струны в сердечнике выпрямляется и замыкает контакты. После этого ток начинает течь по обходной схеме, а лампа загорается в полную силу. Щелчок поворотников обеспечивается ударом металлического якорька по контактам.

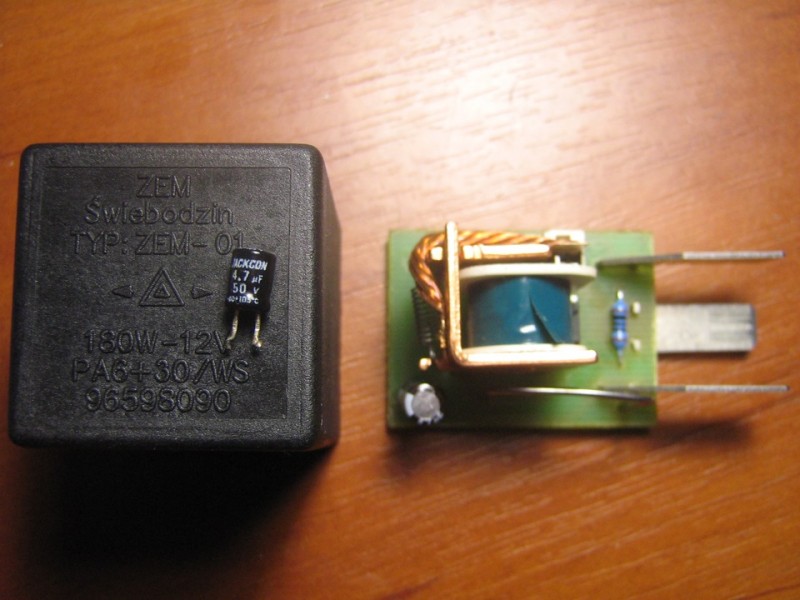

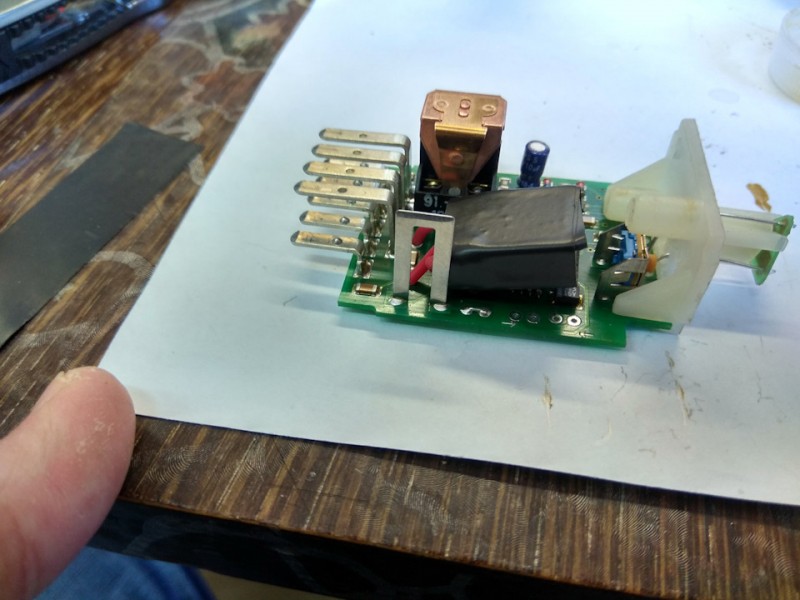

Электронное реле состоит из двух основных частей: классического электромагнитного реле и электронного ключа, обеспечивающего частоту срабатывания реле. В реле подобного типа принцип работы нихромовой струны, обеспечивающей замыкание контактов, возложен на отдельную монтажную плату (ключ). В остальном схема работы схожа: протекающий ток замыкает контакты, после чего загораются лампы указателей и лампочка на приборной панели. Прерывание тока приводит к опусканию якорька и размыканию контактов — лампы указателей гаснут. Характерный щелчок также обеспечивается ударом якорька о контакты.

Реле постоянного и переменного тока, чем они отличаются

Существуют реле, способные получать входящий сигнал не только от постоянного тока, но и от переменного. Такое решение позволяет применить его практически во всех видах электросети, не только 5 – 12 вольт, например, в автомобиле, но и в энергетических установках от 220В, 380В, рассчитанных на сотни ампер переменного тока и даже выше.

Реле постоянного тока

Реле работает стандартным способом. Подаваемый ток создает электромагнитное поле внутри соленоида, смещает якорь, тем самым размыкает или замыкает цепь.

Подразделяются на поляризованные и нейтральные. Отличаются они тем, что поляризованные срабатывают в однополярной сети. Нейтральные срабатывают независимо от направления полярности.

Реле переменного тока

Реле данного вида используются в сети переменного тока от 220в и работают немного иначе от постоянного. В сердечнике соленоида есть небольшая прорезь, разделяющая его на две части, одна из которых экранирована. При возникновении магнитного потока, одна его часть проходит через экранированную часть якоря, другая часть проходит на прямую.

Благодаря такому решению один из разделенных магнитных потоков в сердечнике немного отстаёт по фазе от другого, в результате чего не возникает перехода через ноль и дребезжание контакта, соответственно, притягивающее усилие сердечника постоянно и достаточное, чтобы удержать притянутый якорь, в этом и есть основное отличие.

Важно! Независимо от вида элемента, на управляемой цепи может коммутироваться постоянный и переменный ток. Все характеристики обычно указываются на корпусе.

Как подключить реле

Подключение реле следует проводить в зависимости от его типа. Тип, а так же какие контакты за что отвечают, указано на пластиковом корпусе. Если корпус прозрачный, и схемы подключения нет, первоначально смотрите на расположение катушки, выходящие контакты из катушки будут управляющими контактами. Далее, смотрите какие контакты с какими будут соединяться, если запитать катушку и она притянет к себе якорь. В любом случае, если вы покупаете новое реле в радиомагазине, продавец всегда расскажет и покажет, что к чему подсоединять. Если вы меняете реле, то посмотрите, как было подключено старое реле.

Основные виды и технические характеристики электромагнитных реле

Различают следующие типы:

1. Реле тока – по своему принципу действия практически не отличается от реле напряжения. Принципиальная разница заключается лишь в конструкции электромагнитной катушки. Для реле тока катушка наматывается проводом большого сечения, и содержит небольшое количество витков, ввиду чего имеет минимальное сопротивление. Реле тока может быть подключено через трансформатор либо напрямую к контактной сети. В любом случае оно корректно контролирует силу тока в управляемой сети, на основании чего осуществляются все процессы коммутации.
2. Реле времени (таймеры) – обеспечивает задержку времени в сетях управления, необходимую в некоторых случаях для включения устройств в соответствии с определенным алгоритмом. Такие реле имеют расширенный диапазон настроек, необходимый для обеспечения высокой точности их работы. К любому таймеру времени предъявляются отдельные требования. Например, низкое потребление электрической энергии, небольшие габариты, высокая точность работы, наличие мощных контактов и т. д. Стоит отметить, что для реле времени, которые включают в конструкцию электропривода, дополнительные повышенные требования не предъявляются. Главное, чтобы они имели прочную конструкцию и обладали повышенной надежностью, поскольку им приходится постоянно функционировать в условиях повышенных нагрузок.

Любой из типов электромагнитных реле имеет свои определенные параметры

Во время выбора необходимых элементов стоит уделить внимание составу и свойствам контактных пар, определиться с особенностью питания. Далее следует изучить их основные характеристики:

• Напряжение либо ток сработки – минимальная величина силы тока либо напряжения, при которой осуществляется переключение контактных пар электромагнитного реле.
• Напряжение либо ток отпускания – максимальная величина, управляющая ходом якоря.
• Чувствительность – минимальная величина мощности, необходимая для сработки реле.
• Сопротивление обмотки.
• Рабочее напряжение и сила тока – величины этих параметров, необходимые для оптимальной работы электромагнитного реле.
• Время сработки – период времени от начала подачи питания на контакты реле до его включения в работу.
• Время отпускания – период, во время которого якорь электромагнитного реле займет свое изначальное положение.
• Частота коммутации – количество раз сработки электромагнитного реле за отведенный временной интервал.

Контактные и бесконтактные

В соответствии с конструкционными особенностями исполнительных элементов, все электромагнитные реле делятся на два типа:

1. Контактные – имеют группу электрических контактов, которые обеспечивают работу элемента в электрической сети. Коммутация осуществляется за счет их замыкания либо размыкания. Являются универсальными реле, используются практически во всех типах автоматизированных электрических сетей.
2. Бесконтактные – их главная особенность в отсутствии исполнительных контактных элементов. Процесс коммутации осуществляется за счет регулировки параметров напряжения, сопротивления, ёмкости и индуктивности.

По сфере применения

Классификация электромагнитных реле согласно области их использования:

• цепи управления;
• сигнализация;
• автоматические системы противоаварийной защиты (ПАЗ, ESD).

По мощности управляющего сигнала

Все типы электромагнитных реле имеют определенный порог чувствительности, в связи с этим они делятся на три группы:

1. маломощные (менее 1 Вт);
2. среднемощные (до 9 Вт);
3. высокомощные (более 10 Вт).

По быстродействию управления

Любое электромагнитное реле отличается быстродействием управляющего сигнала, в связи с чем они делятся на:

• регулируемые;
• замедленные;
• быстродействующие;
• безынерционные.

По типу управляющего напряжения

Реле разделяют на следующие категории:

1. постоянного тока (DC);
2. переменного тока (AC).

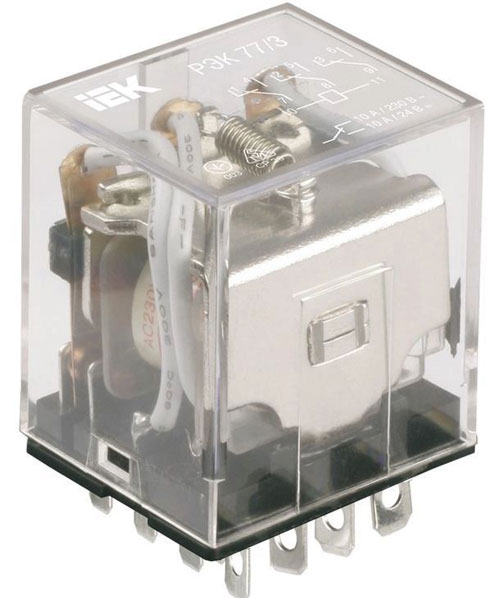

На фото ниже видно, что на катушке указано рабочее напряжение 24 VDC, то есть 24 В постоянного тока.

Основные рабочие характеристики

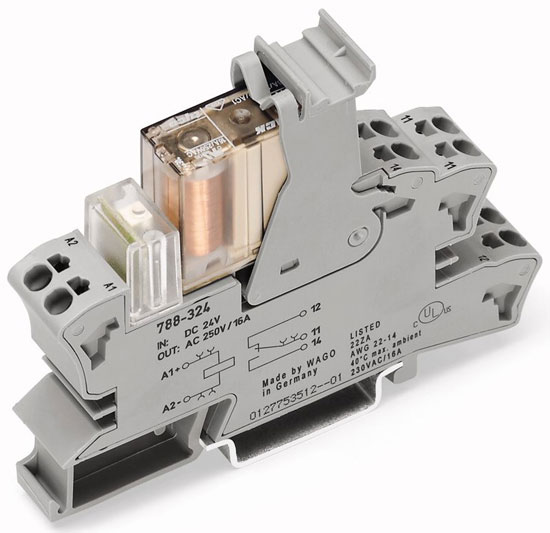

Промышленное реле на 24В

Итак, реле переменного тока является промежуточным элементом, который приводит в действие управляемую электрическую цепь.

Для этого устройства характерны следующие параметры:

• Мощность срабатывания (Р ср – измеряется в Ваттах) – ток минимальной мощности, который должен подаваться на реле для его нормальной активации. Номинально этот параметр подбирается согласно общим конструктивным и электрическим параметрам реле.
• Мощность управления (Р упр – измеряется в Ваттах) – максимальная мощность тока, которую способно передать реле в коммутируемой сети. Данное значение определяется параметрами рабочих контактов реле.

• Время срабатывания (Т ср – измеряется в секундах) – разница во времени от момента поступления сигнала на управляющий контакт до смыкания или размыкания контактов.
• Допустимая разрывная мощность (Р р – измеряется в Ваттах) – этот параметр можно встретить в сильноточных реле. Он обозначает мощность при определенном токе, которая при разрыве не позволит создать устойчивую электрическую дугу.

Как работает реле

Диаграмма работы реле во времени

Для управляющей цепи и самого реле характерна некоторая инертность, из-за чего входной ток на реле растет и убывает не мгновенно, а изменяется в некоторых пределах в течение времени, что прекрасно видно на показанной выше схеме, из которой так же понятно, что рабочий цикл состоит из трех этапов:

• Срабатывание;
• Работа;
• Возврат.

Давайте в качестве примера, для понимания основных принципов возьмем электромагнитное реле постоянного тока.

Назад в будущее: реле из 1983 года

• Внутри такого реле имеется катушка индуктивности, благодаря которой и происходит постепенное изменение параметров тока. Сама же работа реле для каждого этапа складывается из определенных временных отрезков.
• Срабатывание – имеет два таких интервала: время трогания (tтр) и время на движение якоря(tдв). То есть Т ср = tтр+tдв – все просто.
• Работа – также два участка, которые обозначены на временной линии отрезками АВ и ВС. На первом этапе ток продолжает еще какое-то время расти, пока не будет достигнуто установленное значение, что позволяет обеспечить надежное притяжение между якорем и сердечником, препятствующим вибрации якоря. На втором участке никаких изменений величины тока не происходит.
• Возврат – аналогично, 2 участка. На первом происходит отпускание реле, а на втором – возврат в исходное состояние. На протяжении всего периода сила тока падает.

Трехфазное реле переменного тока

Прочие характеристики

Помимо перечисленного, у реле разных типов в ходу следующие параметры:

• Коэффициент возврата (Kb) – отношение отпускающего тока к срабатывающему. Обычно данное значение варьируется от 0,4 до 0,8. Рассчитывается по формуле: Iот/Iср < 1.
• Коэффициент запаса (К зап) – это отношение тока установившегося (I уст), то есть максимального  к току срабатывания. Это значение  показывает, насколько надежен выбранный прибор.
• Последний параметр называется коэффициентом управления (К упр) и представлен отношением мощности управления к мощности срабатывания. То есть если реле используется как усилитель, то мы видим коэффициент этого усиления.
