Какое давление должно быть в насосной станции

Вначале теория

Автономная система водоснабжения с гидроаккумулятором

Если в водонапорной башне давление воды создается за счет силы тяжести — и чем выше расположена емкость, тем оно больше, то в гидроаккумуляторе для этого используется внешнее давление на жидкость. Поэтому для этих устройств не важна высота, да и место тоже.

Классификация гидроаккумуляторов

Они делятся на две группы:

1. Механические, в которых давление создается усилием сжатой пружины, упругой мембраны или грузом.
2. Пневматические — в них на воду давит газ, который тоже находится под давлением. Для разделения воды и газа используются гибкие мембраны из резины или подобных материалов.

В небольших системах автономного водоснабжения используется именно последняя разновидность, так как она проще по конструкции и дешевле в обслуживании. В дальнейшем и пойдет разговор именно о них.

Гидроаккумуляторы это компактная замена водонапорных башен

Водоснабжение с гидроаккумулятором вполне может обеспечивать небольшой поселок, в котором проживают до 1-2 тысяч жителей.  Автор этих строк, работая в коммунальной сфере, переделал более 10 сельских водопроводов подобным образом.

Причем, стоимость покупки и монтажа гидроаккумулятора на порядок меньше, чем замена полностью изношенной (в основном из-за коррозии) башни Рожновского на новую.

Устройство гидроаккумулятора

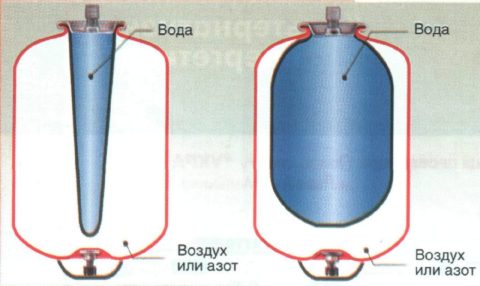

Гидроаккумулятор в разрезе

Как мы уже говорили, речь будет идти о пневматических гидроаккумуляторах (еще одно название — гидропневмоаккумулятор). Конструкция их крайне простая, фактически он состоит из нескольких деталей.

1. Корпус, как правило, металлический. В него закачивается воздух (в промышленных аккумуляторах для специальных жидкостей это может быть и азот, но для сравнительно небольших объемов воды это просто воздух).
2. В корпусе закреплена мембрана, она представляет собой резиновый мешок (грушу). Он соединен патрубком с водопроводом, и в него закачивается вода под давлением насоса из водопровода. Как известно, она, в отличие от воздуха, несжимаема, поэтому сжимается последний. При разборе воды, воздух, расширяясь, вытесняет ее.
3. Для того чтобы закачивать воздух, в объем между корпусом и грушей устанавливается патрубок с золотником. В большинстве случаев он полностью аналогичен тем, которые применяются на автомобильных шинах.
4. Дополнительно на гидроаккумулятор могут быть установлены манометры для контроля давления и датчики реле.

Для чего предназначены гидроаккумуляторы

Олин из вариантов установки гидроаккумуляторов в системах водоснабжения

• Систему автономного водоснабжения можно построить и без них. Для этого нужно: либо чтобы насос работал постоянно, либо он включался при разборе (падении давления в водопроводе). Но такой подход невыгоден, так как снижает его ресурс и увеличивает потребление электроэнергии. Поэтому ставят гидроакуумуляторы, которые позволяют насосам включаться только периодически.
• Эти агрегаты, регулируя давление в водопроводе, компенсируют гидроудары приводящие к разрушению труб и других деталей системы.

Гидроудар и его последствия

• Регулировка давления обеспечивает еще и стабильную работу смесителей. Если в системе напор резко скачет, то тяжело выставить нужную температуру на точках разбора.
• Для исключения «сухого хода» насоса. При запуске без воды в корпусе крыльчатка резко раскрутившись, так как нет сопротивления, может сорваться с вала. Для того чтобы вода не уходила, до насоса ставят обратный клапан, гидроаккумулятор же обеспечивает наличие жидкости после насоса.

Последствия «сухого хода» насоса

Для создания запаса воды в случае перебоев с электроэнергией. Однако нужно отметить, что в небольших автономных системах емкость гидроакуумуляторов редко превышает 10-20 литров (по этому параметру они уступают напорным емкостям). Так что принять душ или помыть посуду при отсутствии электроэнергии не получится. Но никто не мешает поставить аккумулятор большей емкости.

Гидроаккумуляторы большой емкости могут долго подавать воду при отключенном насосе

О работе гидроаккумулятора в системах водопровода можете также посмотреть видео в этой статье:

Принцип работы

Для фиксации агрегата используется пружинная группа давления в конструкции. Замыкание контакта происходит при достижении минимального показателя давления. После этого происходит включение в автоматическом режиме. В момент, когда будет достигнут максимальный коэффициент (установленный пользователем), насосная установка выключится, так как контакты разомкнутся. Конструкция оснащена специальными регулировочными механизмами, которые позволяют вручную отрегулировать значение.

Параметры функционирования

Критерии выбора подобного устройства разносторонние. Совершать подобный выбор следует только после покупки самой насосной станции, а также гидроаккумулятора. В процессе покупки следует ориентироваться на параметры используемой рабочей сети:

• напор в камере установленного гидроаккумулятора;
• минимальное значение давления, которое задается пользователем;
• максимальное значение, при котором будет происходить автоматическое отключение.

Встречается такие типы конструкций:

1. Управляющее. Сигнал поступает на силовой блок управления.
2. Силовое. На насосную установку подключаются силовые контакты.

Перед покупкой необходимо проверить допустимую мощность включения конструкции.

Характеристики и настройка давления

Это оборудование небольшого размера, в комплектацию которого входит штуцер, при помощи которого осуществляется последующее подключение к трубопроводной сети посредством клеммной группы. Эти комплектующие понадобятся для состыковки устройства с электрическими кабелями. Более детальная информация предоставляет производителем в виде пошаговой инструкции, которую можно применить в домашних условиях. Пружины помогают осуществлять регистрацию параметров, касающихся давления, посредством резьбового регулятора.

Чем сильнее пружины будут сжиматься, тем больше усилий будет приложено, и тем выше коэффициент должен быть для того, чтобы реле сработало. Также допускается наличие существенной разницы в коэффициентах давления. Рост коэффициента происходит путем зажимания пружины

Следует обратить внимание на то, что в бытовых условиях применяются заводские настройки, которые полностью соответствуют поставленным задачам. Используются в популярных моделях и гидроаккумуляторах

Даже при наличии оптимальных нормативов, в некоторых случаях может потребоваться личное вмешательство пользователя и осуществление ручных регулировок.

Как регулировать

Нумерация	Последовательность действий/регулировки
1.	Обычные модели оснащены несколькими пружинами, диаметр которых разнится.
2.	Для управления коэффициентами используется крупногабаритная пружина.
3.	Маленькая пружина выявляет текущую разницу в уровнях.
4.	В процессе сжимания большой пружинки, будет происходить повышение максимального и минимального показателя одновременно.
5.	В процессе сжатия небольшой пружинки, превосходство максимального коэффициента станет более очевидным. Таким образом, показатель максимального станет преобладающим.

Электронный датчик давления воды насоса

Электронное реле давления (ЭРД или РДЭ) работает на основе электронного (цифрового) датчика, измеряющего напор, основываясь на пъезорезистивном эффекте.

Состав РДЭ:

• узел питания;
• датчик тензорезисторный;
• микроконтроллер (микропроцессор);
• контактная группа.

Датчик в электронном изделии — это полупроводниковый элемент из материала, изменяющего свое сопротивление (Ом) под механическими нагрузками (под давлением). Аналогичный сенсор применяют на электронных весах. Указанное регистрирует микроконтроллер и, в соответствии с выставленными на нем пользователем значениями, отправляет команду на расцепитель контактов.

Преимущества:

• обычно уже с защитой от сухого хода. С РДЭ нет необходимости докупать отдельно такое устройство, а также они чаще имеют интегрированный манометр;
• также часто в комплекте предлагается оптимальный гидроаккумулятор;
• повышенная точность — 5%, что намного лучше, чем у электромеханики;
• простота настройки;
• многофункциональность (опишем в разделе ниже).

Минусы:

• чаще ломается, менее ремонтопригодное. Скачки напряжения могут вывести из строя, поэтому рекомендовано устанавливать стабилизатор напряжения;
• стоимость выше — от 3000–5000 р. и выше (цена механики в среднем — 500–600 р.);
• потребуется дополнительный пускатель при мощности помпы выше 1.5 кВт.

Настройка

Неоспоримый плюс ЭРД для водоснабжения — простая установка порогов срабатывания, дополнительные настройки. Этапов регулировки как таковых нет: требуемые значения просто выставляются кнопками, цифры сразу отображаются на ЖК дисплее прибора.

Второй однозначный плюс по сравнению с механикой – расширенные опции регулировок. Вот, что можно настроить:

Параметр	Возможности стандартных моделей
Стандартные рамки вкл./выкл. (верхняя/нижняя границы давления)	Вкл. — 0.5–6 или 7 Бар Откл. — 0.8–10 бар
Пауза между стартами помпы	0–99 сек.
Ограничение сухого хода	0–1,5 бар
Интервал проверок наличия воды	1 мин. – 12 ч.
Длительность проверки разрыва	0–990 сек.
Длительность проверки утечки	0–99 мин.

Пример параметров ЭРД для среднестатистической квартиры:

Для частного дома:

Устройство прибора и его функции

Реле давления, в совокупности с другими аппаратами, такими как насос, гидроаккумулятор, а также коммуникации, представляют систему обеспечения водой жилища человека. Реле давления может устанавливаться в промежутке между насосом и гидроаккумулятором, а также непосредственно на насосе или гидроаккумуляторе, в зависимости от модели. Как же работают подобные устройства?

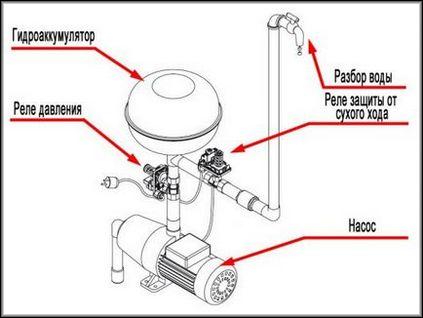

Одна из схем подключения насоса

Гидроаккумулятор представляет специальную емкость, которая разделена на две части с помощью эластичной перегородки. В одной перегородке находится под давлением воздух, а во второй – вода. Давление воздуха в одной из перегородок позволяет регулировать объем и давление воды во второй перегородке. Чем выше давление воздуха, тем большего давления системы допустимо получить, но при этом объем воды, закаченное в емкость меньше. Как правило, емкость допустимо наполнить водой не больше половины размеров всей емкости. Другими словами, если гидроаккумулятор имеет емкость 80 литров, то в него допустимо закачать не больше 40 литров воды.

Нормальная работа бытовых потребителей обеспечивается рабочим давлением от 1,4 до 2,8 атм. Чтобы давление всегда соответствовало рабочему, необходимо его контролировать, а также поддерживать на оптимальном уровне. Таким прибором в системе и является реле давления. Когда давление воды опускается ниже рабочего уровня, реле срабатывает и начинает работать насос, который наполняет водой гидроаккумулятор. При достижении верхнего предела опять срабатывает реле давления, останавливая работу насоса.

Гидроаккумулятор необходим для того, чтобы насос не работал постоянно. Какое-то время вода расходуется из аккумулятора, пока не вытечет ее столько, чтобы давление в системе упало ниже уровня рабочего.

Как работает реле давления

Этот прибор представляет устройство с электрическими и с гидравлическими составляющими. Электрическая часть состоит из группы контактов, с помощью которой осуществляется включение и выключение электрического насоса. Гидравлическая часть основана на действии мембраны, которая перемещается под давлением воды. Мембрана в свою очередь связана с группой контактов. Давление регулируется с помощью устройства на пружине. Когда пружина сжимается, рабочее давление увеличивается, а когда она разжимается, то давление уменьшается. Таким же способом регулируются границы пределов давления воды в системе, но уже с помощью другой пружины, которая отличается меньшими размерами.

Устройство реле давления воды

Выход для гидравлической системы располагается с обратной стороны реле и представляет патрубок с наружной резьбой или выпуск с гайкой по типу американки. Любой вариант подключения достаточно функциональный и не представляет никаких проблем независимо от характера водопроводной системы.

Здесь же находятся входы для подключения реле давления к электрической схеме. Как правило, места подключения закрываются крышкой.

Виды реле давления

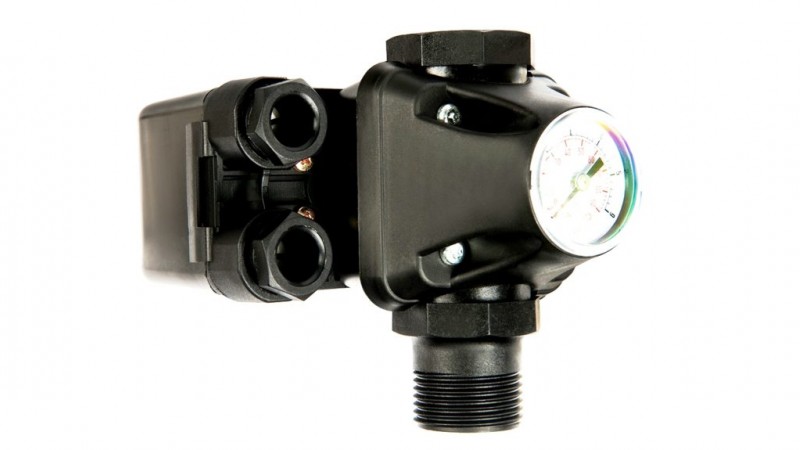

Различают два типа реле давления воды – механические и электронные. В основном пользуются механическими реле, поскольку они проще и дешевле, хотя применяются и электронные, но не так часто, поэтому их в основном заказывают.

В различных торговых точках цены могут отличаться, при этом весьма существенно. Следует всегда помнить, что более дешевые модели могут оказаться не столь надежными в работе.

Автоматика для насоса, реле давления, реле протока.

Watch this video on YouTube

Распространенные причины поломок насосной станции

В мире, как обоснованно утверждают классики, ничто не вечно, это относится и к оборудованию. Неожиданные неисправности в работе насосного оборудования ее остановка или некорректное функционирование могут быть вызваны рядом причин, таких как:

• отсутствие электроэнергии;
• отсутствие воды в системе;
• поломка насоса;
• поломка мембранного бака;
• повреждение автоматического блока и т. п.

Устройство бытовых насосных агрегатов не отличается особой сложностью, а это позволяет заняться ремонтом самостоятельно. В одних случаях нужно разобрать насос и заменить испорченную деталь. Иногда требуется заклеить трещину в баке, а порой достаточно просто проверить наличие электроэнергии. В каждом конкретном случае нужно определить, почему насос не качает воду, и найти «рецепт» решения проблемы. Если найти приемлемое решение проблемы не удалось, нужно обращаться к специалистам.

Подготовка накопительного бака насосной станции

Прежде чем регулировать само реле давления, необходимо подготовить гидроаккумулятор. Он состоит из герметичной емкости и резиновой груши, разделяющей этот бак внутри на две части. При закачивании в первую насосом воды, во второй поднимается давление воздуха. Затем уже эта воздушная масса своим надавливанием на грушу будет поддерживать напор в трубе водоснабжения.

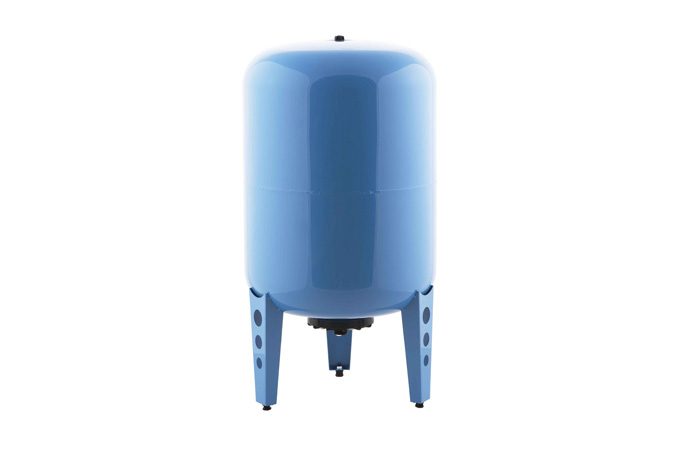

Гидроаккумулятор (накопительный бак)

Чтобы насосная станция работала в оптимальном режиме, для гидроаккумулятора надо грамотно подобрать давление воздуха. Если сделать его излишне высоким либо низким, то гидронасос будет слишком часто запускаться в работу. Такая настройка – это прямой путь к быстрому износу оборудования.

Нужное воздушное давление в гидроаккумуляторе выставляется после полного его опустошения от воды. После ее спуска производится закачки воздуха из расчета 1,4–1,7 атмосфер для бака на 20–25 литров и 1,7–1,9 атмосфер при большем объеме. Конкретные величины следует смотреть в техпаспорте станции.

Гидроаккумулятор

Резерва в гидроаккумуляторе (он же мембранный, расширительный бак) хватит для умывания и некоторых других небольших потребностей (питье, готовка малого объема пищи), при этом нет необходимости включать нагнетатель.

ГА представляет собой герметичную металлическую емкость (баллон) внутри с резиновой мембраной или грушей, разделяющей сосуд на 2 части: одна со сжатым воздухом, вторая — для воды. Первый в емкости создает давление, оно сжимает шар с жидкостью, выталкивая ее в водопровод. А при наполнении резиновой части водой сжимается уже воздух, увеличивающий свой натиск на грушу для последующего выдавливания.

При постепенном расходе натиск внутри ГА снижается, пока не достигает порога запуска помпы. Затем, после расхода, бак наполняется, соответственно, число мПа плавно повышается — достигается значение отключения насоса. Процесс обеспечивает именно ровный стабильный напор, какие бы скачки ни были на входе в бак.

Роль гидроаккумулятора

Регулировка давления тесно связанная с ГА (в среднем его объем 20…100 л), реле без него будет работать, но полноценной схема будет только с ним.

В чем важность устройства:

• именно мембранный бак создает нужное давление, затребованные для эффективного функционирования рамки регулировки, широкий диапазон пороговых значений вкл./откл.;
• обеспечивает ровный напор, исключает гидроудары, одних из самых губительных явлений для труб и всего оборудования;
• создает резерв, затребованный при сглаживании напора и при перерасходе.

Цель и задача подсоединения реле давления к насосу — чередование включений его и гидробака. Главная функция прибора как у всех реле — сцепление/расцепление контактов электропривода, когда достигаются выставленные пользователем пороговые значения, в нашем случае давления.

Место расширительного бачка в схеме с глубинной помпой:

Расположение гидроаккумулятора в схеме с насосной станцией:

Расчет гидробака

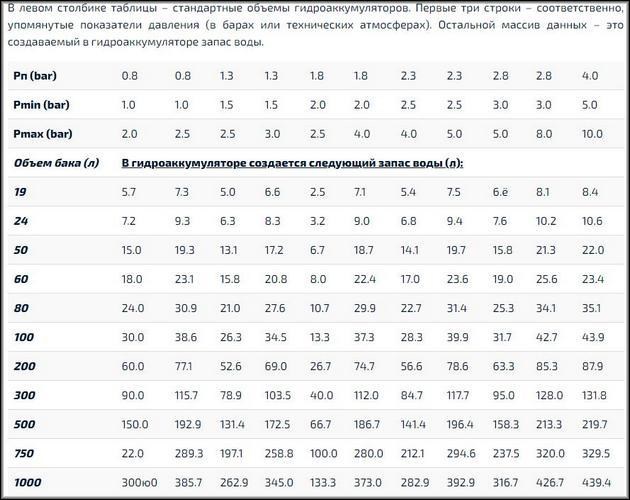

Исчисление объема и давления для гидроаккумулятора (расширительной емкости) — отдельная тема, поэтому укажем только основы.

Иногда допускают ошибку думая, что чем больший объем, тем значительнее резерв, реже включается помпа и это лучше, но это только отчасти верно по таким причинам:

• нагрузки возрастают, ГА выходит из строя быстрее, а стоимость ремонта, замены мембраны более габаритных приборов намного выше;
• большая разница между мин. и макс. давлением приведет к понижению комфорта, например, душ принимается при 3.5 атм., которые будут понижаться в процессе до 1.5 атм. Такое снижение напора заметно, что может нервировать пользователя;
• высокий напор любит не вся сантехника, повышается риск протечек;
• слишком большой запас чреват застойными явлениями в баке.

Задача резервирования для ГА второстепенная, главная цель — сглаживание гидроударов и сокращение числа включений помпы. А для повышенного запаса ставят отдельно накопительные емкости.

Надо помнить следующий нюанс и осуществлять подбор с его учетом: вода в расширительном сосуде занимает в среднем около 1/3 общего объема бака, место для жидкости меняется с изменением давления в сосуде, что видно в приведенных нами таблицах.

Перед тем как отрегулировать реле давления воды, надо также помнить, что оптимальная разница между точками запуска/остановки ΔР 1.5–1.8 атм. На некоторых реле даже не предусмотрена регулировка этого значения — они изначально собраны именно под указанную цифру. Среднестатистически минимальный показатель в трубопроводе для водоснабжения частного дома — 1.5–1.8 атм., максимальный — 3 атм., при этом, как мы уже указали выше, запас воды в ГА — 1/3 от его общего объема. Это соотношение отлично видно по таблице.

Внутри резервного бака значение должно быть меньшим на 0.1–0.5 бар, чем для включения насоса (порога реле для запуска). Пример: для помпы с минимумом для активации автоматики в 1.6 бар нормальная величина в ГА — 1.3–1.5 бар. Это наименьшее значение для напора воздуха. Производители прописывают в инструкции и максимально возможное значение, оно у разных моделей колеблется, как правило, от 5 до 10 бар.

Крайне желательно настроить и подключить реле с учетом частоты вкл./выкл. насоса в час, указанной в его техдокументации. Есть общая рекомендация: при беспрерывной работе системы на максимальном расходе желательно, чтобы аппарат запускался не чаще 1 раза в 4–5 мин., то есть 12–15 раз/1 час.

Для точных исчислений в интернете есть множество калькуляторов, а также формулы, но это отдельная тема, тут мы укажем усредненные нормы подбора ГА:

• исходя из количества точек водоразбора:
  • 1–2 — объем от 20 до 50 л;
  • 3–4 — 80…100 л;
  • 4–5 — 150…200 л;
• исходя из мощности наоса:
  • 0.5 кВт — 24 л;
  • 1 кВт — 50 л;
  • 1.5 кВт — 100 л.

Причины неполадок оборудования

Статистика неполадок в работе бытовых насосных станций говорит, что чаще всего проблемы возникают из-за нарушения целостности бака гидроаккумулятора, трубопровода, утечки воды или воздуха, а также из-за различных загрязнений в системе. Необходимость во вмешательстве в ее работу может возникать вследствие многих причин:

• Песок и различные вещества, растворенные в воде, способны вызывать коррозию, приводят к неполадкам и снижению производительности оборудования. Для предотвращения засорения устройства необходимо использовать фильтры, очищающие воду.
• Снижение воздушного давления в станции становится причиной частого срабатывания насоса и его преждевременного износа. Рекомендуется время от времени проводить измерение давления воздуха и регулировать его, если необходимо.
• Отсутствие герметичности стыков всасывающего трубопровода причина того, что двигатель работает без выключения, но жидкость перекачивать не может.
• Неправильная регулировка напора насосной станции также может стать причиной неудобств и даже поломок в системе.

Чтобы продлить срок эксплуатации станции рекомендуется периодически проводить ревизию. Любые работы по регулировке нужно начинать с отключения от электросети и слива воды.

Следует периодически проверять расход энергии и максимальный напор. Повышение расхода энергии сигнализирует о трение в насосе. Если без обнаруженных в системе протечек упал напор, то оборудование изношено

Насос качает рывками (очень часто включается/ выключается):

Чтобы устранить эту неисправность, нужно проделать следующее:

Обратить внимание на манометр, который находится на блоке автоматики. Если стрелка манометра поднимается до того давления, на которое была настроена станция (при этом насос отключится), потом резко падает до момента включения, то здесь могут быть следующие причины:
нет давления воздуха в гидробаке

На заводе в бак накачивается азот до давления в 1.5 атм. Иногда из-за коррозии в корпусе бака появляются трещины, и давление долго не держится. Нужно найти утечку и заделать трещину (например, «холодной сваркой»). Проверить давление воздуха в гидробаке можно, подключив к ниппелю манометр (хотя бы автомобильный). Давления в баке может быть и не обязательно из-за появления трещины, а просто по непонятным причинам воздух ушёл. Тогда не нужно доводить себя до заворота мозгов в поисках несуществующих трещин, а просто накачайте воздух насосом (собственно, с этого следует и начинать);
разрыв диафрагмы, разделяющей в баке воздух и воду. Проверить это можно через ниппель: если из ниппеля течёт вода, значит, диафрагма повреждена;
не работает реле давления. которое управляет включением насоса.

Настройка уровней давления включения и выключения насоса

В насосных станциях. которые поставляются в собранном виде, реле давления заранее настроено по оптимальному варианту. Но при её монтаже из различных элементов на месте эксплуатации настройку реле нужно проводить обязательно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом бака и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:

После того, как будет отрегулировано давление воздуха в баке, нужно подключить насосную станцию к электрической сети. Вода начнёт закачиваться насосом. Отключение его произойдёт после достижения установленного максимального давления. Это – верхний уровень. На каждом устройстве при его изготовлении указываются предельное давление и максимально допустимый напор насоса, их превышение недопустимо. Определяется это прекращением роста давления. В таких случаях насос необходимо отключать вручную. Если значение максимального давления не совпадёт с рекомендуемым инструкцией уровнем, произвести соответствующую подстройку вращением малой гайки, открыв для этого крышку реле.

Аналогичным образом измеряется нижнее давление. Для этого надо открыть кран и сливать воду из бака, наблюдая за показаниями манометра. Постепенно давление будет падать, и при достижении им нижнего предела насос снова включится. Это – нижний уровень, величину его тоже показывает манометр. Вращением большой гайки довести давление до рекомендуемого уровня. Оно должно быть примерно на 10% больше давления воздуха в баке, иначе возможен ускоренный износ резиновой мембраны.

На практике мощность насосов выбирается такой, которая не позволяет накачивать бак до крайнего предела. Обычно давление отключения устанавливают на пару атмосфер выше порога включения.

Допускается также установка предельных уровней давления, которые отличаются от рекомендуемых значений. Таким способом можно задать собственный вариант режима эксплуатации насосной станции. Причём при установке разницы давлений малой гайкой надо исходить из того, что начальной точкой отсчёта должен быть нижний уровень, устанавливаемый большой гайкой. Выставлять верхний уровень можно только в пределах, на который рассчитана система. Кроме того, резиновые шланги и иная сантехника тоже выдерживают давление, не выше расчётного. Всё это необходимо учитывать при монтаже насосной станции. К тому же чрезмерный напор воды из крана часто бывает совершенно ненужным и некомфортным.

Коротко о главном

РД – устройство, регулирующее наибольший и наименьший пороги переключения, которые отвечают за активацию помпы для принудительной подкачки воды.

РД бывают механическими и электронными. Последние стоят в 2-3 раза дороже и имеют ряд преимуществ перед механическими аналогами. В частности, электронные реле проще и удобнее настраивать, также они обладают более высокой точностью. Хотя принцип работы обоих типов РД одинаковый.

Регулировка РД осуществляется в соответствие с целями, с которыми будет использован водопровод в доме. Для принятия ванной достаточно поддержания в водопроводной системе низкого уровня давления. Для работы джакузи или гидромассажа понадобится поддерживать высокое среднее давление.

Настройка реле давления насосной станции

Если давление воздуха в баке-накопителе оказалось правильным и все фильтры в системе очищены от засоров, можно приступать к регулировке реле давления воды для насосной станции. Для этого необходимо придерживаться следующей последовательности действий:

1. Отключив насос от сети, необходимо слить воду из водопровода через самый нижний кран и снять крышку с реле (для этого понадобится обычная отвертка или подходящий гаечный ключ).
2. Теперь следует включить насос, начав таким образом заполнение системы водой.
3. Когда насос выключится, запишите показания манометра. Это будет текущее значение Poff.
4. Теперь необходимо слегка приоткрыть кран, расположенный в наивысшей точке водопровода либо максимально удаленный от насоса (при одноуровневой системе). Как только давление в сети упадет до определенного уровня, насос снова включится. В этот момент необходимо снова записать показания манометра, определив таким образом текущее значение Pon и разность давлений, на которую настроено реле. Заодно постарайтесь определить, устраивает ли вас напор, с которым текла вода в этот момент. Напомним, что проверочный кран должен располагаться выше или дальше всех остальных, то есть в точке, где напор воды является наименьшим.
5. Если напор в момент пуска насоса показался недостаточным, давление Pon необходимо поднять. Для этого питание установки снова отключают, после чего поджимают соответствующей гайкой самую большую пружину в реле. Если же вы считаете, что напор можно уменьшить, ослабьте пружину.
6. Теперь следует заняться настройкой разности давлений Poff и Pon, которую вы уже вычислили. Оптимальное ее значение составляет 1,4 атм. Если вы получили меньший результат, то водоснабжение будет более равномерным, но насос будет запускаться чаще, что приведет к сокращению срока его службы. Если же разность между Poff и Pon оказалась больше 1,4 атм, то установка будет работать в более щадящем режиме, но разница между максимальным и минимальным напорами будет гораздо более заметной. Для подстройки данного параметра необходимо вращать гайку второй – малой — пружины. Увеличивая силу ее сжатия, мы увеличиваем разность давлений и, соответственно, Poff. Ослабление пружины приведет к обратному эффекту.
7. После регулировки необходимо проверить, насколько правильно она была выполнена. Водопровод снова дренируется, насос включается в сеть и запускается. Далее все действия повторяются в том же порядке.

Обратите внимание: чувствительность у второй пружины, отвечающей за подстройку разности давлений, больше чем у первой

Поэтому силу ее сжатия следует корректировать осторожно, поворачивая гайку на небольшой угол

Преимущества и недостатки

Достоинства:

1. Благодаря умению поддерживать приемлемый напор, пользование водой становится более комфортным, бесперебойно работают стиральные и посудомоечные машины.
2. Реле снижает износ насоса.
3. Позволяет избежать аварий, затоплений, связанных с прорывом труб.
4. Многие модели приборов не допускают сухой ход насоса.
5. Стрелочные и электронные виды реле выполняют функции манометров.

Но есть и недостатки. Реле поддерживает напор воды в достаточно широком диапазоне, например, от 1.2 до 2.8 бара. Такой разброс не всегда может устраивать пользователя.

Установка стабилизатора давления может избавить систему от этого недостатка. В водопроводах, где кроме реле установлен стабилизатор, напор выдерживается с точностью до десятых долей бара (атмосферы).

При использовании детектора происходит включение и выключение насоса, с перерывом от 5 минут до нескольких часов.

Каждое включение -это большой или маленький скачок давления, то есть гидроудар. Отчасти этот скачок компенсирует гидроаккумулятор. Полностью выйти из положения помогает специальное устройство, обеспечивающее плавный пуск насоса.

Особенности

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды. Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени. К тому же такие реле проще в настройке и установке.

Зачастую датчики давления сразу имеют заводские настройки. Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения. Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать. Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Пошаговая инструкция по регулировке реле давления

Шаг 1. Проверьте давление сжатого воздуха в гидроаккумуляторе. На задней части бака есть резиновая заглушка, надо ее вынуть и добраться до ниппеля. Обыкновенным воздушным манометром проверьте давление, оно должно равняться одной атмосфере. Если давления нет – накачайте воздух, замерьте данные и через некоторое время проверьте показатели. Если они уменьшаются – проблема, надо искать причину и устранять ее. Дело в том, что большинство производителей оборудования продают гидроаккумуляторы с накачанным воздухом. Если при покупке его нет, то это свидетельствует о браке, лучше такой насос не приобретать.

Для начала нужно измерить величину давления в гидроаккумуляторе

Шаг 2. Отключите электрическое питание и снимите защитную крышку корпуса регулятора давления. Она фиксируется винтом, снимается при помощи обыкновенной отвертки. Под крышкой размещается контактная группа и две пружины, сжимаемые гайками на 8 мм.

Для регулировки реле необходимо снять крышку корпуса

Большая пружина. Отвечает за давление, при котором насос включается. Если полностью закрутить пружину, то контакты включения двигателя будут постоянно замкнутыми, насос включается при нулевом давлении и постоянно работает.

Малая пружина. Отвечает за выключение насоса, в зависимости от степени сжатия давление воды изменяется и достигает максимального значения

Обратите внимание, не оптимального рабочего, а максимального согласно техническим характеристикам агрегата.

Заводские настройки реле нуждаются в корректировке

К примеру, у вас дельта 2 атм. Если в данном случае насос включается при давлении 1 атм., то он будет выключаться при 3 атм. Если включается при 1,5 атм., то отключение, соответственно, при 3,5 атм. и так далее. Всегда разница между давлением включения и выключения электрического двигателя будет составлять 2 атм. Изменить этот параметр можно изменением степени сжатия малой пружины. Запомните эти зависимости, они нужны для понимания алгоритма регулировки давления. Заводские регулировки выставлены на включение насоса при 1,5 атм. и отключение при 2,5 атм., дельта составляет 1 атм.

Шаг 3. Проверьте фактические параметры работы насоса. Откройте кран для спуска воды и медленно стравливайте ее давление, постоянно следите за движением стрелки манометра. Запомните или запишите, при каких показателях включился насос.

При спуске воды стрелка указывает снижение давления

Шаг 4. Продолжайте наблюдение до момента выключения. Также запишите значения, при которых электрический двигатель отключился. Узнайте дельту, отнимите от большего значения меньшее. Этот параметр нужен для того, чтобы вы могли ориентироваться, при каких давлениях насос будет отключаться, если регулировать усилие сжатия большой пружины.

Теперь нужно заметить значения, при которых насос отключается

Шаг 5. Отключите насос и отпустите гайку малой пружины примерно на два оборота. Включите насос, зафиксируйте момент его отключения. Теперь дельта должна уменьшиться примерно на 0,5 атм., насос будет отключаться при достижении давления 2,0 атм.

С помощью ключа нужно ослабить малую пружину на пару оборотов

Шаг 6. Вам надо добиться, чтобы давление воды было в пределах 1,2–1,7 атм. Как уже выше говорилось, это оптимальный режим. Дельта 0,5 атм. вами уже установлена, надо понизить порог включения. Для этого необходимо отпускать большую пружину. Для первого раза сделайте оборот гайки, проверьте период запуска, при необходимости точно откорректируйте усилие сжатия большой пружины.

Регулировка большой пружины

Придется запускать насос несколько раз, пока добьетесь включения при 1,2 атм., а выключения при давлении 1,7 атм. Осталось установить на место крышку корпуса и включить в работу насосную станцию. Если давление правильно отрегулировано, фильтры постоянно в нормальном состоянии, то насос будет работать длительные период времени, никаких специальных технических уходов делать нет надобности.

Критерии выбора реле для насоса
