Что такое реле контроля фаз

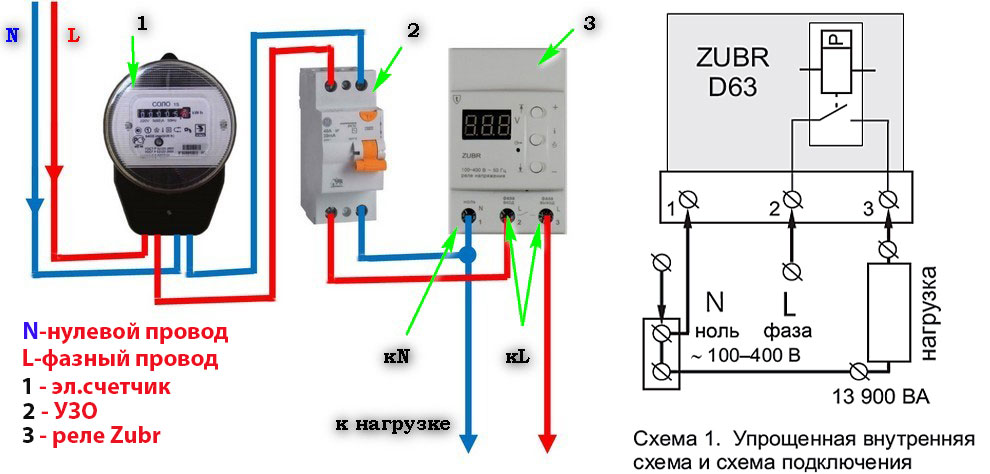

Схема работы реле и контактора

Дополнительное подключение контактора становится целесообразным в случаях регулярной коммутации слишком больших токов. Подобная схема обойдется значительно дешевле, чем приобретение реле с соответствующими параметрами. Номинальный ток реле уже не будет иметь значения, поскольку вся токовая нагрузка ляжет на контактор, обладающий необходимым запасом прочности. Единственный недостаток данной схемы заключается в некотором снижении быстродействия. В этом случае требуется время на срабатывание реле и дополнительное время для срабатывания контактора.

Для того чтобы соединить их между собой вначале используется схема подключения силового фазного провода от автомата на вводе к входу 1 контактора, то есть к его силовой цепи. На фазный вход реле контроля используется отдельный провод с меньшим сечением, поскольку нагрузки на него будут незначительными.

Этот провод подключается не только к выходному контакту автомата, но и с клеммой входа контактора. Поскольку он имеет небольшое сечение, то будучи подключенным в одно гнездо с нормальным проводом, он может легко выскочить оттуда. Во избежание подобной ситуации, тонкий проводник наматывается на толстый провод и покрывается слоем припоя. Иногда для такой скрутки делается опрессовка с использованием специального наконечника.

На выходе реле также используется провод малого сечения, подключаемый к клемме 1 контакторной катушки. Клемма 2 вместе с нулевым проводом реле подключаются к общей нулевой шине без каких-либо проблем.

Твердотельные реле серий SSR и TSR

Сегодня в продаже встречаются модели TSR и SSR. Рассмотрим их подробнее.

Особенности

Изделия имеют сопротивление изоляции от 50 Мом и более при проверке мегаомметром на напряжение 500 Вольт. Изоляция на входе и выходе отличается прочностью, равной 2 500 Вольт. Мощность управления небольшая — 12 Вольт*7,5А.

Стоит выделить минимальное излучение ЭМ помех, что гарантируется коммутацией при переходе через ноль, а также высокий параметр перегрузки по I. Допускается превышение номинального I в десять крат на время до одного периода.

Расшифровка

Название изделия имеет следующий вид — SSR (1) — 40 (2) D (3) A (4) — Н (5). Цифры в скобках соответствуют номеру расшифровки:

1. SSR или TSR — твердотельное реле (однофазное или трехфазное соответственно).
2. Нагрузочный I. Цифра соответствует параметру тока. В нашем случае — 40 А.
3. Сигнал на входе. Здесь возможны следующие варианты:
   • L — от 4 до 20 мА (линейное ТТР).
   • D — от 3 до 32 В постоянного I (включения и отключения).
   • V — переменное сопротивление.
   • A — от 80 до 250 Вольт переменного I (включения и отключения).
4. Напряжение на выходе:
   • D — постоянное.
   • A — переменное.
5. Диапазон напряжения на выходе:
   • H — от 90 до 480 Вольт (переменное).
   • Нет — от 24 до 380 Вольт (переменное).

Популярные модели

Выделим популярные модели твердотельных реле для каждой из серий:

• Трехфазные (серии TSR) — TSR-25DA, TSR-40DA, TSR-75DA, TSR-25A, TSR-40AA, TSR-75AA.
• Однофазные (серии SSR) — SSR-10DA, SSR-25DA, SSR-40DA, SSR-50DA, SSR-75DA.

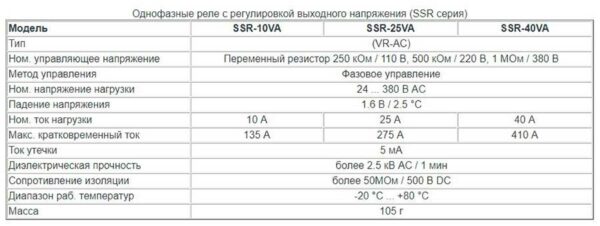

• Однофазные с регулировкой выходного напряжения (SSR серия) — SSR-10VA, SSR-25VA, SSR-40VA

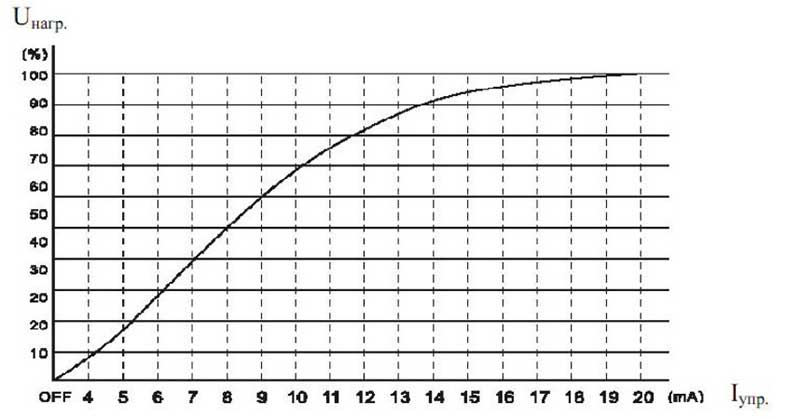

• Линейные однофазные с регулировкой выходного напряжения (SSR-LA серия) — SSR-25LA, SSR-40LA, SSR-50LA, SSR-75LA.
• Однофазные AC-AC и DC-DC типа (SSR серия) — SSR-10AA, SSR-25AA, SSR-40AA, SSR-05DD, SSR-10DD.

Технические характеристики.

Схема.

Технические характеристики.

Схема.

Технические характеристики.

Схема.

Размеры радиатора.

РНПП-311М: инструкция и технические характеристики

Рассматриваемый прибор может питаться от сети по трем фазам, что гарантирует его работу от любого из контактов, если имеется нулевая точка. Реле способно функционировать в оперативном режиме от автономного источника с нагрузкой 24 В. Подключение устройства осуществляется посредством входных контактов L1, L2, L3, M.

При невозможности соединения с нулевой точкой агрегат срабатывает с погрешностью до пяти процентов. На выходе реле имеет пару категорий независимых контактов, которые в режиме ожидания замкнуты через один. Если идет максимальная подача тока, устройство работает с обратной логикой активации. Срабатывание отключения нагрузки сопровождается разрывом питающей цепи через магнитные контакты пускателя.

Во всех режимах РНПП-311М, инструкция которого максимально раскрывает все его возможности, срабатывает при обрыве фаз либо понижении напряжения менее 75 В. Временной отрезок реакции составляет две десятых части секунды.

Зачем нужны защитные аппараты?

Даже если электропривод грамотно спроектирован и используется без нарушения базовых правил эксплуатации, всегда остается вероятность возникновения неисправностей.

К аварийным режимам работы относят однофазные и многофазные КЗ, тепловые перегрузки электрооборудования, заклинивание ротора и разрушение подшипникового узла, обрыв фазы.

Функционируя в режиме повышенных нагрузок, электрический двигатель расходует огромное количество электроэнергии. А при регулярном превышении показателей номинального напряжения оборудование интенсивно нагревается.

В результате быстро изнашивается изоляция, что приводит к значительному снижению эксплуатационного срока электромеханических установок.

Чтобы исключить подобные ситуации, в цепи электрического тока подключают реле тепловой защиты. Их основная функция – обеспечить нормальный режим работы потребителей.

Они отключают мотор с определенной выдержкой времени, а в некоторых случаях – мгновенно, чтобы предотвратить разрушение изоляции или повреждение отдельных частей электроустановки.

С целью не допустить понижение сопротивления изоляции задействуют устройства защитного отключения, ну а если поставлена задача предотвратить нарушение охлаждения, подключают специальные аппараты встроенной тепловой защиты.

Схемы применения и подключения реле контроля фаз и напряжения РНЛ-1

Модель потребляет меньше 2 ВА. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках.
Преимущества реле контроля фаз В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ: в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока; позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов; в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам; способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции; не требует формирования дополнительной трансформации со стороны рабочего напряжения

Сгоревшая обмотка статора мотора — можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим.
В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети

Так выглядит одна из моделей реле контроля напряжения.
На практике применяется для контроля наличия U и правильности симметрии. При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка при условии нахождении в границах нужного диапазона продолжает работать. Следующие две буквы А — регулирование с помощью потенциометра и тип монтажа под дин-рейку.
Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, — нанести физический вред обслуживающему персоналу. Максимальное напряжение составляет В. Такая ситуация чаще всего возникает из-за ошибки подключения. Число производимых товаров превышает единиц.

Установка коммутирующих устройств на выход реле

Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Установкой каждого из них в то или иное положение создается требуемая конфигурация

Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения ЕЛ : 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок. Если напряжение основного ввода в норме, то контакт реле KV1

Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании.

Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз. Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз. Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия. Принципиальная схема устройства показана ниже.

Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока. Это позволяет значительно увеличить их мощность. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях.
Подключение и работа реле контроля фаз ЕЛ-11Е

Где используются?

Твердотельные реле — уникальные устройства, которые после монтажа не требуют особого обслуживания. Здесь работает принцип «установил и забыл». К примеру, в простых моделях очистка контактной группы осуществляется с определенной периодичностью — как правило, через определенное число циклов. Если изделие работает редко, это не вызывает проблем.

Но как быть с аппаратурой, для работы которой требуется частое срабатывание — один раз в секунду или даже чаще? Пример такой техники — станок с клапанами соленоидного типа.

Подача напряжения происходит через реле, которому приходится разрывать до десяти ампер индуктивного I. Если поставить контактное устройство, его замену придется осуществлять раз в 1-2 месяца. Если поставить твердотельный аналог, об этом можно забыть на долгие годы.

Несмотря на надежность работы, ТТР требуют периодического осмотра. Базовые рекомендации в этом вопросе дает производитель изделия. Как правило, речь идет о проверке факта замыкания контактов, целостности корпуса и изоляции.

Обзор популярных реле фазного контроля

На рынке представлены десятки моделей от отечественных и зарубежных производителей. Каждая из них обладает своими особенностями и техническими характеристиками. Выбирая РКФ, необходимо учесть, кто и для каких задач его выпускает.

Zamel CKM 01

Трехфазное реле контроля чередования фаз с крепежом на DIN рейку. Обладает компактными размерами. Ширина стандартная для 1 модуля и составляет 17,5 мм. Более подробные характеристики указаны в таблице.

Питающее напряжение	Однофазное 220 или двухфазное 380 В
Максимальное допустимое напряжение для контактов	250 В
Предельная мощность внутреннего реле	2,5 кВА
Выходные контакты	1NO и 1NC
Максимальный коммутируемый ток	10 А
Собственное потребление	34 мА
Класс защиты корпуса от пыли и влаги	IP 20
Габаритные размеры	9х17,5х6,6 см

Устройство Zamel CKM 01 для монтажа на DIN-рейку

РНПП 311

Реле от отечественного . Устанавливается в щит на DIN-рейку. Имеет на передней панели минимум регуляторов для настройки, что делает его пригодным для обслуживания даже неподготовленным персоналом.

Номинальное напряжение питания	380 В
Частота питающей сети	45-55 Гц
Собственный потребляемый ток	Не более35 мА
Диапазон регулирования по напряжению	1,05-1,25Umax (для Umin аналогичные значения)
Фиксированная задержка отключения	12 сек
Напряжение катушки пускателя	110-380 В
Критические значения питающего напряжения	80-500 В
Рабочая температура	–25 +40°C
Климатическое исполнение	УХЛ4
Количество циклов переключений при нагрузке 5 А	Не менее100 тыс. раз

Монитор напряжения РНПП-311

ABB 1SVR750488R8300

Компания ABB специализируется на высококлассном электротехническом оборудовании. Качество соответствует цене. Рассматриваемое реле стоит около 11 тыс.

Напряжение питания цепи управления	450 В
Рабочая частота	50-60 Гц
Задержка включения/отключения	0,1-30 сек
Количество переключающих (перекидных) контактов	2
Габаритные размеры	85,6х45х104,8 мм

OMRON K8AB

Компактный прибор, имеющий несколько другое назначение, чем обычное РКФ. OMRON K8AB контролирует не напряжение, а ток. Поэтому для его работы требуется дополнительный трансформатор тока. Производитель позиционирует прибор как идеальное средство для контроля тока в промышленных нагревателях и электродвигателях.

Питающее напряжение (зависит от модификации)	24 Впер./пост. тока или 100-115 В или 200-230 В
Контролируемый ток	2 мА– 200 А
Количество контролируемых фаз	1
Максимальный ток выходного реле	6 А
Гистерезис срабатывания	5-50 %
Модель необходимого для работы реле трансформатора тока	K8AC-CT200L

Carlo Gavazzi DPC01

Мультифункциональное трехфазное РКФ с расширенным перечнем регулировок. Реле данного производителя встречается в промышленном компрессорном оборудовании. На передней панели имеются стандартные регуляторы напряжения и задержки срабатывания. А также индикаторные светодиоды, что облегчает взаимодействие человека с устройством.

Напряжение питания	24 В пост. тока или 230 переменного
Предельный ток выхода	8 А
Регулировка задержки срабатывания	От 0,1 до30 сек
Диапазон регулировки напряжения срабатывания	2-22 %от номинального значения
Количество контролируемых фаз	3
Степень защиты от пыли и влаги	IP 20
Монтаж	На DIN-рейку
Предельное напряжение для контактов выходного реле	550 В

Евроавтоматика ФиФ CKF-318-1

Белорусское реле фазного контроля, зарекомендовавшее себя как простое, дешевое и надежное решение для защиты электродвигателей. Данное РКФ срабатывает на критическое снижение/превышение напряжения и пропажу одной и более питающих фаз. Характеристики в таблице.

Рабочее напряжение	220/380 В
Предельный ток выходного реле	8 А при 250 В
Тип контактов	2NO и 2NC
Цвет индикатора аварии	Красный
Диапазон нижнего предела напряжения	150-210 В
Диапазон верхнего предела напряжения	240-280 В
Гистерезис	5 В
Потребляемая от сети мощность	1,6 Вт

Реле контроля наличия и чередования фаз F&F CKF-318-1

Назначение и принцип работы реле контроля фаз

Реле для контроля напряжения фаз следует включать в схемы приборов, которые приходится часто переподключать к питающей трехфазной сети. К примеру, винтовой компрессор, не являющийся стационарным аппаратом, постоянно перемещают с одного места на другое, каждый раз подсоединяя его к линии заново. Если неправильно выполнить действия по его подключению, спутав при этом фазы, пяти секунд после запуска оборудования будет достаточно для того, чтобы произошла серьезная поломка.

Ремонт аппаратуры сопряжен с немалыми затратами, поэтому в таких устройствах контроль напряжения фаз просто необходим.

Есть и другие приборы, которые при неправильном соединении проводов не сгорают, а просто не включаются. В этом случае работники обычно приходят к выводу, что аппарат сломан, начинают его проверять – а прозвонка показывает, что все в порядке. И хорошо, если понимание того, что при подключении были просто перепутаны фазные жилы, придет быстро, иначе рабочее время будет потрачено впустую.

Что такое реле напряжения и как оно настраивается – на следующем видео:

Теперь поговорим о том, как работает реле контроля. Основная задача прибора заключается в защите электрических аппаратов от повреждения в результате воздействия некачественного напряжения

Это очень важно для дорогостоящего оборудования, поэтому электроприборы импортного производства устанавливаются только вместе с контрольным реле. Оно обеспечивает защиту аппаратуры при обрыве фаз, неправильном подсоединении, а также асимметричном напряжении

При соответствии фаз параметрам контрольного прибора релейные контакты включаются, пропуская через контактор в цепь трехфазное напряжение. Если ток хотя бы на одной фазной жиле отсутствует, напряжение в линию пропущено не будет

После восстановления питания на фазном проводе по истечении нескольких секунд произойдет автоматическое включение нагрузки. Итак, как можно убедиться, реле осуществляет автоматический контроль, отключая подачу напряжения в случае аварии и включая нагрузку после нормализации параметров электрической цепи.

Настройки

Чтобы провести настройки реле напряжения, необходимо подключить его в сеть и подать напряжение

Теперь обратите внимание на следующее

• Если на дисплее высветились цифры, но при этом он моргает красным цветом, то это говорит о том, что нагрузка еще не была подана.
• Если вместо цифр на мониторе появились прочерки, то здесь два варианта: или нет одной из фаз, или поменялось чередование фаз.
• Если все нормально, то есть, нет нарушения чередования фаз, входное напряжение соответствует номинальному, нет большого перекоса по фазам, то уже через пятнадцать секунд в реле должен замкнуться контакт 1-3, который запитает катушку контактора. После чего напряжение начнет поступать потребителю.
• Если прибор все еще моргает, то контактор не включится. То есть, где-то вами не было соблюдено одно из условий правильного подключения и настройки.

Теперь переходим непосредственно к настройкам реле напряжения марки VP-380V. Около дисплея есть две кнопки, которыми придется манипулировать. На них нанесены значки в виде треугольников. На верхней кнопке треугольник смотрим вершиной вверх, на нижней вниз. Чтобы выставить верхний предел отключения, необходимо нажать на верхнюю кнопку и удерживать ее пару секунд. В центре дисплея высветиться число – это уровень, установленный на заводе. Теперь манипулируя кнопками (вверх-вниз), можно выставить необходимый вам верхний предел отключения.

То же самое и с нижним пределом. Кстати, программирование реле установится автоматически, как вы только окончите настройку буквально через 10 секунд, все показатели останутся в памяти прибора, и сам прибор будет реагировать именно на них.

Установка времени повторного включения

Есть на корпусе около дисплея еще одна кнопка, с помощью которой можно настроить время на повторное включение реле. Кнопка расположена между кнопками «вверх» и «вниз». На нее нанесен значок в виде часов. Нажимаете на нее, пока не высветится число, установленное на заводе. Обычно это 15 секунд. Для чего необходима данная функция.

К примеру, произошел скачок напряжения на одной из фаз до 280 В при 250 В установленных. То есть, реле отключит сеть полностью. Через полчаса напряжение в фазе восстановилось. Мимо реле это не пройдет незамеченным, поэтому оно включится именно через 15 секунд. Чтобы изменить данное значение, необходимо удерживать кнопку с часами в течение 5 секунд, после чего можно повысить величину, нажимая на верхнюю кнопку, или снизить, нажимая на нижнюю. В это время на дисплее число будет изменяться в ту или другую сторону. При этом шаг изменения показателей составляет 5 секунд.

Настройка перекоса фаз

Чтобы установить разницу между величинами напряжения в разных фазах, необходимо нажать одновременно две кнопки: «вверх» и «вниз». На дисплее появится цифра (обычно 50 В), установленная в заводских условия, которая говорит о том, что реле отключится сразу же, если разница между фазами составит 50 вольт. Время отключение 20 секунд.

Чтобы снизить или повысить этот показатель, надо удерживать две кнопки 5 секунд, после чего нижней кнопкой провести уменьшение или верхней повышение. Шаг установки 1 вольт, пределы установки 20-80 вольт.

Отличия и плюсы твердотельных реле (в сравнении с электромеханическими)

При выборе ТТР у покупателя возникает ряд вопросов — зачем переплачивать за твердотельное реле, в чем его преимущества перед стандартными электромеханическими устройствами. Выделим главные плюсы:

Небольшие габариты, что исключает проблемы с поиском места для монтажа.
Отсутствие шума и вибрации

Это важно, если устройство устанавливается в помещениях, где находятся люди.
Высокая скорость коммутации.
Продолжительный ресурс, обусловленный отсутствием износа механической и электрической части.
Постоянное выходное сопротивление, которое не меняется в течение срока эксплуатации. Кроме того, контактные группы не подвержены окислительным процессам.
Нет резких изменений напряжения в процессе переключения.
Нет искр, что расширяет сферу применения

Его установка допускается на объектах, где имеются повышенные риски взрывов и появления пожара.
Низкая чувствительность к внешним факторам, к примеру, появлению магнитных полей, вибрациям, повышенному уровню пыли или магнитным полям.
Высокий уровень сопротивления между выходом и входом.
Низкое потребление энергии.
Большое число коммутаций, которое не ограничивается производителем. В реальности оно достигает 109.

Преимущества и недостатки реле контроля фаз российского производства

Многие считают, что при необходимости установки подобного оборудования лучше приобретать импортные модели. Однако здесь именно тот случай, когда можно вспомнить поговорку «где родился, там и пригодился». Конечно, оборудование «ЕЛ» не лишено недостатков, однако и достоинства таких устройств значительны. Попробуем разобраться с этим вопросом, перечислив плюсы и минусы реле «ЕЛ», перед зарубежными аналогами.

Зарубежный производитель изготавливает более аккуратные моделиФОТО: electroautomatica.ru

Достоинства:

• более низкая стоимость. Зарубежные аналоги имеют цену в 2 и более раз выше;
• некоторые из импортных реле требуют отдельного питания;
• диапазон рабочих температур устройств зарубежного производства редко переступает нижнюю границу в -25ºС, что для нашего климата явно недостаточно;
• импортные аналоги не выдерживают работу в тяжёлых условиях метрополитена или сталелитейных производств. Их работа в этих случаях становится нестабильной, что может привести к серьёзной аварии.

Недостатки:

• довольно большое выделение тепла при работе. Особенно это заметно при плотной установке в электрошкафах небольшого объёма;
• нестабильная работа устройств с аналоговой обработкой сигнала при слипании фаз;
• несовершенный, ещё времён Советов дизайн. Хотя некоторые производители уже стараются его улучшить или же переходят на использование корпусов зарубежного производства.

Варианты управления мощностью в нагрузке

Сегодня выделяется два основных варианта управления мощностью. Рассмотрим каждый и них подробнее:

1. ФАЗОВОЕ УПРАВЛЕНИЕ. Здесь выходной сигнал по I в нагрузке имеет вид синусоиды. Выходное напряжение устанавливается на уровне 10, 50 и 90 процентов. Преимущества такой схемы очевидны — плавность сигнала на выходе, возможность подключения разных типов нагрузки. Минус — наличие помех в процессе переключения.
2. УПРАВЛЕНИЕ С КОММУТАЦИЕЙ (В ПРОЦЕССЕ ПЕРЕХОДА ЧЕРЕЗ НОЛЬ). Плюс метода управления в том, что в процессе работы твердотельного реле не создаются помехи, мешающие третьей гармонике в процессе включения. Из недостатков — ограниченность применения. Такая схема управления подходит для емкостной и резистивной нагрузки. Использование ее с высокоиндуктивной нагрузкой не рекомендуется.

Несмотря на более высокую цену, твердотельные реле постепенно вытеснят стандартные устройства с контактами. Это объясняется их надежностью, отсутствием шума, легкостью обслуживания и продолжительным сроком службы.

Имеющие недостатки не оказывают негативного влияния, если правильно подойти к выбору и установке прибора.

Виды реле тепловой защиты

Существует несколько видов реле для защиты электрических двигателей от обрыва фаз и токовых перегрузок. Все они отличаются конструкционными особенностями, типом используемых МП и применением в разных моторах.

ТРП. Однополюсный коммутационный аппарат с комбинированной системой нагрева. Предназначен для защиты асинхронных трехфазных электромоторов от токовых перегрузок.

Применяется ТРП в электросетях постоянного тока с базисным напряжением в условиях нормальной работы не больше 440 В. Отличается устойчивостью к вибрациям и ударам.

РТЛ. Обеспечивают двигателям защиту в таких случаях:

• при выпадении одной из трех фаз;
• асимметрии токов и перегрузок;
• затянутого пуска;
• заклинивания исполнительного механизма.

Их можно устанавливать с клеммами КРЛ отдельно от магнитных пускателей или монтировать непосредственно на ПМЛ. Устанавливаются на рейках стандартного типа, класс защиты – IP20.

РТТ. Защищают асинхронные трехфазные машины с короткозамкнутым ротором от затянутого старта механизма, длительных перегрузок и асимметрии, то есть перекоса фаз.

ТРН. Двухфазные коммутаторы, которые контролируют пуск электроустановки и режим работы мотора. Практически не зависят от температуры внешней среды, имеют только систему ручного возврата контактов в начальное состояние. Их можно использовать в сетях постоянного тока.

РТИ. Электрические переключающие аппараты с постоянным, хоть и небольшим потреблением электроэнергии. Монтируются на контакторах серии КМИ. Работают вместе с предохранителями/автоматическими выключателями.

Твердотельные токовые реле. Представляют собой небольшие электронные устройства на три фазы, в конструкции которых нет подвижных частей.

Функционируют по принципу вычисления средних значений температур двигателя, осуществляя для этого постоянный мониторинг рабочего и пускового тока. Отличаются невосприимчивостью к изменениям в окружающей среде, а потому используются во взрывоопасных зонах.

РТК. Пусковые коммутаторы для контроля температуры в корпусе электрооборудования. Используются в схемах автоматики, где тепловые реле выступают в качестве комплектующих деталей.

Важно помнить, что ни один вид из выше рассмотренных приборов не является пригодным для защиты цепей от короткого замыкания. Устройства тепловой защиты лишь предотвращают аварийные режимы, которые возникают при нештатной работе механизма или перегрузке. Устройства тепловой защиты лишь предотвращают аварийные режимы, которые возникают при нештатной работе механизма или перегрузке

Устройства тепловой защиты лишь предотвращают аварийные режимы, которые возникают при нештатной работе механизма или перегрузке.

Электрооборудование может перегореть еще до начала срабатывания реле. Для комплексной защиты их нужно дополнять предохранителями или компактными автоматическими выключателями модульной конструкции.

Технические характеристики

О некоторых технических характеристиках выше уже упоминалось. О них больше говорить не будем. Остальные же обозначим списком.

• Реле работает при частоте тока 45-65 Гц.
• При минимальном напряжении реле срабатывает через 12 секунд.
• Если произошел обрыв фазы, то отключение сети производится через 0,2 миллисекунды.
• То же самое можно сказать и об автоматическом включении.
• Номинальный перекос фаз (величина) – 60 вольт.
• выдерживает нагрузку не больше 3,0 ВА.
• Сила тока на контактах реле – 5 ампер.
• Может эксплуатироваться при температурах от минус 35С до плюс 55С.
• Вес – 200 грамм.
• Габариты: 35х92х58 мм.

Определение

Твердотельное реле — устройство электронного типа, один из видов реле, в котором нет движущихся элементов. Изделие применяется для подачи тока или разрыва цепи путем внешнего управления (действием небольшого напряжения).

Твердотельное реле (сокращено — ТТР) имеет внутри датчик, реагирующий на подачу управляющего сигнала. Кроме того, в составе изделия имеется твердотельная электроника, в том числе включающая цепочка, способная коммутировать большие I.

Устройство может устанавливаться в цепях переменного и постоянного тока, часто применяется как обычное реле. Главная разница в том, что в ТТР нет механических контактов.
