Как работает реле контроля напряжения: принцип работы защиты и нюансы подключения реле контроля для дома или квартиры
Содержание:
- Разделение РН по видам, исходя из типа подключения и установки
- Технические параметры
- Устройство и принцип действия
- Реле напряжения DigiTOP
- Как выбрать реле напряжения для квартиры и дома
- Реле контроля однофазного напряжения
- Реле напряжения Zubr
- Как исходно был устроен щиток в подъезде
- Особенности конструкции
- Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции
- Проверка РН с помощью мультиметра
- Настройка режимов
- Реле напряжения РН-111 и разновидности РН-113, РН-111М
- Установка реле напряжения RBUZ в квартирный электрощит
- Общие рекомендации по вопросу подключения реле напряжения
- Принцип работы реле напряжения и его устройство
Разделение РН по видам, исходя из типа подключения и установки
Существуют различные модификации РКН, которые отличаются по внешнему виду и способу подключения. По этим параметрам выделяют три типа устройств, которые мы сейчас и обозначим.
Реле напряжения в розетку: обычный переходник, защищающий технику
Реле напряжения и тока может включаться непосредственно в розетку, а уже к нему будет коммутироваться любой из бытовых приборов. Такое устройство неудобно тем, что используется только для одного прибора. Его часто используют как дополнительную защиту.
РКН, включаемый в розетку, также можно настроить под определённые параметры
Как подключается реле напряжения в форме удлинителя
Реле защиты от скачков напряжения может быть изготовлено в форме удлинителя, что позволяет подключение нескольких приборов, однако их общая максимальная сила тока не должна превышать 16 А (как и в случае с реле-розеткой). Подключение такого РКН – проще некуда. Необходимо лишь включить вилку в розетку.
Реле-удлинитель предельно прост в подключении к домашней электрической сети
Установка РКН на ДИН-рейке
Реле напряжения 220 В на ДИН-рейку способно защитить все электроприборы в квартире или частном доме. Также возможно его подключение на отдельные группы, если позволяет разводка.
Реле для установки на ДИН-рейку намного мощнее, чем удлинитель или розетка
Технические параметры
К основным характеристикам РН относится рабочее напряжение, количество подключаемых фаз и максимальная пропускная мощность. Ниже рассмотрены параметры одного из популярных реле — RV-32.
Характеристика | Значение |
---|---|
Питающее напряжение | 220 В |
Максимальная активная мощность потребителя | 7 кВт |
Предельный ток нагрузки | 32 А |
Погрешность измерений | +/-1 % |
Степень защиты от пыли и влаги | IP20 |
Количество рабочих циклов реле | 100 тыс. |
Рабочая температура | от -5 до+40°C |
Предельное сечение подключаемых проводов | 6 кв. мм |
Из характеристики следует, что реле питается от сетевого напряжения 220 В. Внутренние контакты способны длительно пропускать ток, равный 32 А, что соответствует потребителю мощностью 7 кВт. Класс IP 20 говорит, что устройство непригодно для работы во влажном помещении или на улице. Его допустимо устанавливать в специальный электрический щит. 100 тыс. рабочих циклов — это количество включений и отключений реле, которые оно способно перенести без разрушения.
Реле напряжения DigiTOP Vp-50A IP20
Устройство и принцип действия
Реле оснащается корпусом из специального пластика, внутри располагается измерительный блок и контактная группа. Модуль измерения обеспечивает замер напряжения в цепи, полученный результат сравнивается с заранее запрограммированным интервалом. Если цифры совпадают, то контакты исполнительного блока находятся в замкнутом состоянии, поддерживая работоспособность внешней цепи. Контактная группа не требует непрерывной подачи электроэнергии для удержания пластин в замкнутом или разомкнутом состояниях, ток подается только в момент переключения.
Измеритель осуществляет постоянный мониторинг напряжения, при отклонении параметра от запрограммированного интервала формируется управляющий сигнал. Импульс передается к контактной группе, которая отсекает питание от оборудования в квартире или жилом доме. В конструкции оборудования предусматривается энергонезависимая память, в которой хранится информация о последнем аварийном срабатывании. Контроль напряжения осуществляется микропроцессором или сравнивающим устройством (компаратором).
Существуют упрощенные реле, из конструкции которых удален жидкокристаллический дисплей. Для изменения параметров используются рукоятки, оснащенные измерительной шкалой. В схеме предусматриваются сигнальные светодиоды, позволяющие определить причину срабатывания контактной группы. Электронный контроллер и механическая релейная часть остаются неизменными.
Функции реле напряжения.
В конструкции всех защитных реле предусмотрен регулируемый таймер задержки включения питания. Устройство необходимо для корректного подсоединения оборудования, оснащенного электрическими двигателями. Например, компрессор холодильника рекомендуется подключать к сети через 1-2 минуты после аварийного отключения. В зависимости от производителя используются таймеры, рассчитанные на установку задержки на время от 15 секунд до 15 минут.

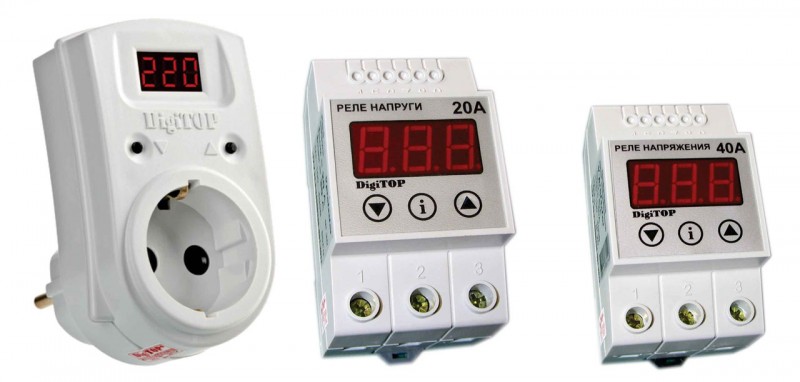

Реле напряжения DigiTOP
Реле имеет привлекательный внешний вид. Никаких лишних крутящихся неудобных переключателей. Цифровое табло и три функциональные кнопки.
Первая — при кратковременном нажатии показывает нижний предел срабатывания, третья — верхний. Чтобы изменить заводской параметр (Umin=170В — Umax=250В) держите нажатой кнопку несколько секунд. Если нажать одновременно на первую и третью клавиши появятся настройки задержки времени повторного включения. Средняя кнопка играет информативную роль и показывает напряжение из-за которого сработало реле.
При первом подключении к сети, показания на табло начинают мигать. Это означает, что реле разомкнуто и U на выходе нет. Через 15 сек при нормальных значениях напряжения питания реле автоматически само сработает и включится.
Паспортная погрешность показаний максимум 5 Вольт.
Для перехода в режим настройки вольтметра необходимо при выключенном питании прибора нажать обе кнопки и включить питание.На индикаторе отобразится какое-то значение напряжения на входе прибора и будут мигать точки внизу каждой цифры. Далее кнопками «БОЛЬШЕ» или «МЕНЬШЕ» можно выставить необходимое значение напряжения по эталонному прибору. Для выхода из этого режима надо отключить питание.
Цена самой популярной модели реле 220В для квартир под ток до 40А — в пределах 3000 руб.

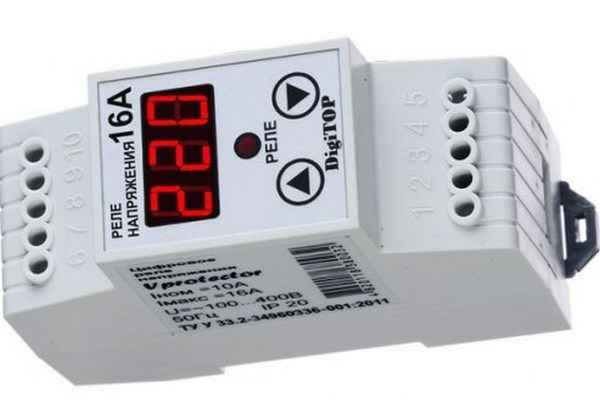

Марка V-Protector – защищает только от скачков напряжения.
Если его зажать с двух сторон автоматами, то теплоотдаче резко снизиться и при номинальных токах оно будет ложно отключаться.
- нормальная работа поддерживается при температурах от +5С. Поэтому реле только для установки внутри квартиры и никаких щитовых в подъездах.
- одно и трехфазное исполнение
- номинальные токи от 16А до 63А
Схема подключения:
Серия VA-Protector – реле тока и реле напряжения объединенные в одно целое.
- срабатывает при превышении нагрузки по току
- номинальные токи от 32А до 63А
- если ток превысит номинальный, отключит нагрузку за время 10мин. Если максимальный (короткое замыкание) – за время 0,04 секунды.
- на экран реле выводится как напряжение, так и нагрузка (в амперах)
Есть еще реле DigiTOP MP-63. Разница заключается в выводе на экран помимо напряжения и тока, еще и значения нагрузки в кВт.
Схема подключения аналогична вышеприведенным.
Подводя итого вышеизложенному, вот на что следует обращать внимание в первую очередь при выборе реле напряжения 220в для дома и квартиры:
- подключается напрямую или в паре с контактором
- сколько модулей занимает в электрощитке
- номинальный ток
- наглядность и простота настроек и подключения
- температура эксплуатации (где будете монтировать — улица, подъезд, квартира)
- функциональность (наличие тепловой защиты, защита по току)
- сечение провода для клеммных зажимов
- стоимость
Как выбрать реле напряжения для квартиры и дома
Многие кто не знает, что такое реле напряжения, очень часто его путают со стабилизатором. Однако, общего между этими двумя устройствами не так уж и много. Путаница возникает из-за того, что, как и в случае со стабилизатором напряжения, реле позволяет автоматически контролировать параметры тока, но не регулировать его (повышать или понижать, как это умеет делать стабилизатор напряжения).
Основные функции реле напряжения, это контроль:
- Вы можете запрограммировать реле напряжения на верхний и нижний диапазон срабатывания. Например, реле будет выключаться, в том случае, если напряжение в электросети упадёт до 160 Вольт или же наоборот, поднимется до 240 Вольт;
- Можете самостоятельно регулировать показания индикатора напряжения, если оно некорректно отображается на дисплее реле;
- Выставлять задержку реле напряжения (время, через которое реле начнёт контроль напряжения, чтобы включиться заново).
Как было сказано выше, главным параметром реле напряжения является скорость срабатывания. Чем ниже будет скорость отключения, тем быстрее сработает реле напряжения. Для современных устройств защиты, данный параметр колеблется в районе 0,02-0,05 секунд.
Что нужно знать про мощность реле контроля напряжения
Также, при выборе защитного реле нужно учитывать мощность подключаемых приборов и фазность. Бывают трехфазные и однофазные реле напряжения. Именно однофазные реле, чаще всего выбираются для установки в домах и квартирах. При этом реле напряжения может устанавливаться на специальную DIN рейку, когда через него будет подключен весь дом или к обычной розетке, если требуется защитить только отдельные электроприборы.
Не менее важным параметром при выборе защитного реле является мощность. Если неправильно подобрать мощность реле напряжения на весь дом, то в случае превышения допустимой нагрузки, реле будет выключаться. В свою очередь, реле гораздо большей мощности, чем нужно, выключаться не будет, однако его стоимость обойдется на порядок выше.
Поэтому при выборе реле напряжения по мощности следует учитывать номинал установленных автоматических выключателей в доме и потребляемую нагрузку. Если стоят автоматы на 25А, то потребуется реле напряжения на 32-40А, чтобы защитить весь дом. Иногда требуется выбрать реле напряжения и мощнее, например, на 50-63А, здесь все во многом зависит от того, какая нагрузка к нему будет подключена.
Основные критерии при выборе защитного реле
Итак, чтобы правильно выбрать реле напряжения, нужно учесть:
- Фазность;
- Мощность;
- Скорость срабатывания;
- Диапазон настраиваемых напряжений (если в сети будет напряжение ниже, чем оно может быть выставлено в реле, то устройство защиты будет все время выключаться, а нормально использовать его не получится);
- Возможность самостоятельной регулировки индикатора напряжения (при его искажении на дисплее);
- Наличие термозащиты от внутреннего перегрева реле напряжения.
Итак, разобравшись с выбором защитного устройства, следует добавить, что его установка на весь дом или квартиру, является как плюсом, так и минусом. К преимуществам относится то, что в таком случае будут защищены абсолютно все потребители электричества в доме. Что же касается недостатков, то при сильном перепаде напряжения будет обесточен весь дом, что совсем неудобно.
Реле контроля однофазного напряжения
Для электрической сети, которая обеспечивает потребителей электроэнергией, характерны случайные скачки напряжения в силу тех или иных причин. Чтобы такие скачки не вызвали порчу электрооборудования последнее защищается применением специальных устройств. Например, применяются стабилизаторы напряжения, которые выравнивают любые отклонения напряжения питающего нагрузку. Другими подобными устройствами, которые могут временно поддержать электропитание нагрузки, являются источники бесперебойного питания.
Но эти устройства дороги и должны сами являться источником ЭДС. Поэтому более простым вариантом защиты нагрузки в случае неприемлемой величины питающего напряжения является её временное отключение. Для электробытовых приборов такой вариант является оптимальным. Его значение особенно велико при авариях, которые приводят к перекосу фазных напряжений. Например, при отгорании или обрыве PEN-проводника. При таких авариях отключение потребителей от питающей электросети является недорогим и эффективным техническим решением.

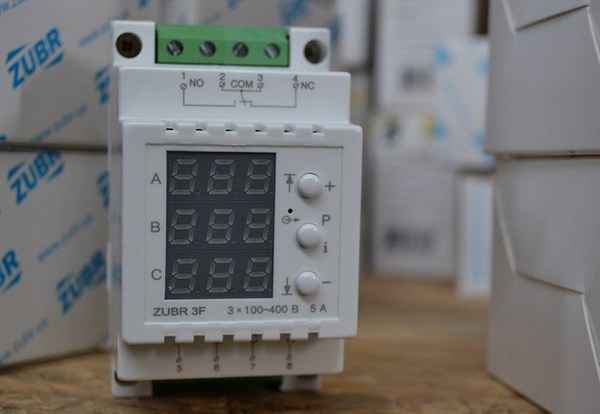

Реле напряжения Zubr
Фирма выпускает как реле для установки на дин рейку в электрощиток (запитывается вся квартира), так и для подключения через розетку отдельного прибора. Максимальная нагрузка для розеточного типа не превышает 16А.Индикация напряжения на табло начинает отображаться при 80В, если «U» ниже — табло гаснет. Точность показаний измеренного напряжения очень хорошая с погрешностью не более 1-2 Вольт.
Настройки
Реле имеет три кнопки для регулировки и настроек:
- верхняя для выставления максимального порога срабатывания
- нижняя для выставления минимального порога срабатывания
- средняя для установки времени повторного включения. По заводской настройке выставлено время в 3 секунды.
Также имеется автономная память настроек. Выставив одни раз реле запомнит все настройки и уставки. Обязательно выставляйте задержку времени включения.
При общем исчезновении питания (даже плановом отключении света во всем доме или районе) и подаче напряжения вновь через определенное время, благодаря реле напряжения Zubr у вас свет в квартире появится через несколько секунд после всех.
После длительной эксплуатации не забывайте подтягивать контакты на клеммах. Так как отдельные виды с тепловой защитой (с буквой t) начнут ложно срабатывать от перегрева.
Посадочное место под дин рейку выполнено с большим запасом. С одной стороны это плюс, т.к. подойдет под любую рейку с несоблюдением габаритов. С другой — минус: при установке на стандартную — будет «болтаться», и для жесткой фиксации понадобятся заглушки.
Еще из особенностей:

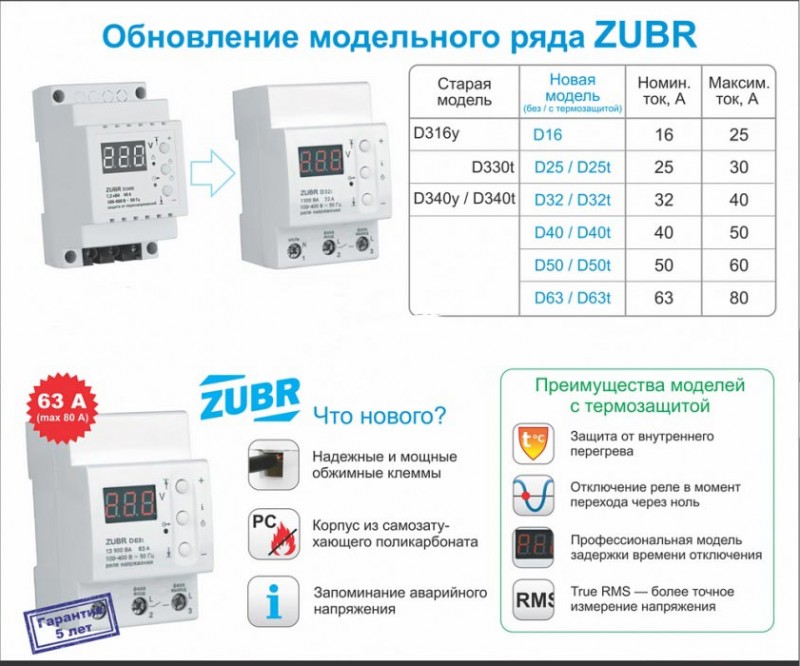

- Номинальные токи 25-32-40-50-63А. Запас по току примерно 20%. То есть непродолжительное время реле на 50А может выдержать ток в 60А (не путайте с током отключения!)
- Шаг регулировки напряжений срабатывания – 1 Вольт
- Шаг регулировки времени повторного срабатывания – 3 секунды
- Буква t в наименовании некоторых реле обозначает, что изделие с термозащитой от внутреннего перегрева. Например, если контакты и его корпус разогреются до 80 градусов, реле отключится, даже без наличия скачков напряжения
- По ширине (53мм) на дин-рейке, реле Zubr занимает 3 модуля
- Если номинальный ток реле меньше тока автомата установленного перед ним, его необходимо применять совместно с контактором.
Средняя цена в интернет магазинах самой популярной модели реле напряжения Zubr для квартиры на 40А с тепловым расцепителем (марка D40t) около 3000 руб. Реле розеточного типа обойдется в два раза дешевле.
Как исходно был устроен щиток в подъезде
В щиток (он последний, на 5-м этаже) приходит 3 магистральных фазы, каждая – на свою квартиру. И ноль.
Вот как выглядит этажный щиток в нашей хрущёвке 1979 года постройки:
Этажный щит, кода будет установлено реле напряжения
Состояние нуля в этажном щитке крайне неважнецкое:
Подключение магистрального нуля в этажном щитке
Мой провод в норме, а обгоревший – соседский. Но отгорание вон тех белых «однофазных» нулей не так страшно. Главное – состояние магистрального нуля. Он на фото коричневый, приходит снизу, выглядит нормально. Именно его обрыв очень опасен, причем в любом месте – от подстанции до места его последнего подключения (на фото – черный винт).
Дальше этот ноль подключен к корпусу этажного щитка, то есть, если говорить строго, коричневый провод – это совмещенный PEN проводник, который на фото разделяется на N (белые провода через винтовую клеммы) и PE (выше, прикручен на болт щитка, туда же, куда и желтый провод).
Повторюсь снова, обрыв «трехфазного» нуля приводит к аварийному перекосу фаз и аномальному (теоретически от 0 до 380) напряжению в квартирах со всеми вытекающими – от невозможности включить бытовую технику до пожара в квартире…
Рассмотрим поближе «мою» часть щитка.

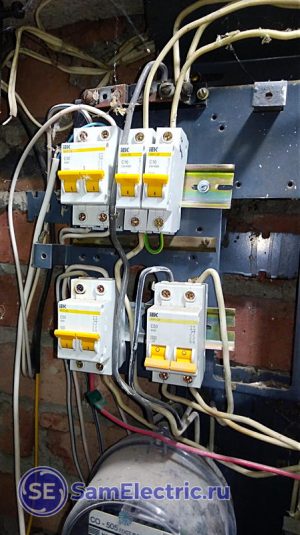

Защитные автоматы в щите. Перед установкой реле напряжения
Мои старые сапоги представляли собой всего три автомата – вводной двухполюсный на 50 А перед счетчиком, и два однополюсных по 16 А.
Вводной автомат устанавливала управляющая компания, а однополюсные установил я, исходя из нагрузки и состояния электропроводки.
Схема стандартная и простейшая – фаза и ноль идут через двухполюсный автомат на счетчик, далее фаза через два автомата, а ноль со счетчика (черный провод) через нулевую шину (над автоматами) идёт на питание квартиры.
Ну, а теперь, после необходимого вступления, подходим к основной теме моей статьи –

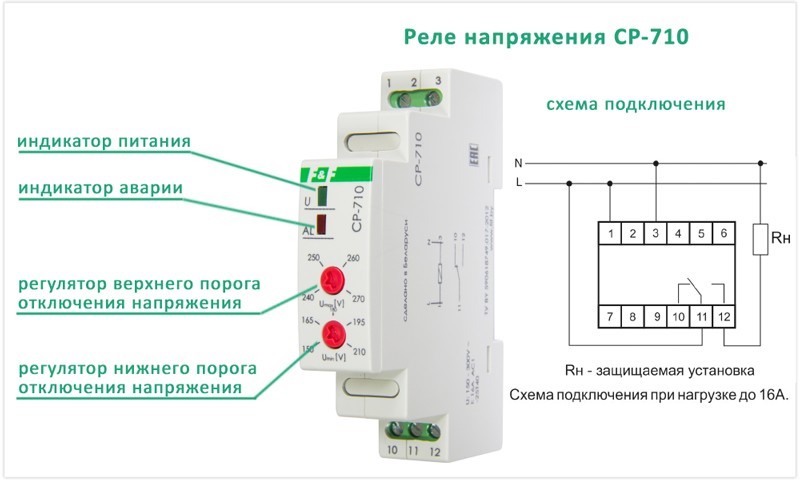

Особенности конструкции
Многие модели таких реле имеют не изменяемые конструктивно заданные параметры срабатывания и автоматического повторного включения. Их модульный корпус из специального прочного пластика, плохо поддающегося воспламенению, адаптирован для монтажа на DIN-рейке. Они соответствуют степени защиты IP20. Номинальное значение напряжения – 220 В. Реле содержит компаратор, у которого два порога срабатывания. Он имеет задержку по включению и контролирует среднеквадратическое значение напряжения электросети, к которой подключено само устройство.
Этот компаратор управляет встроенным электромагнитным реле, которое срабатывает при достижении напряжением электросети заданного конструкцией установившегося значения. После срабатывания устройства нагрузка находится в отключенном от сети состоянии 1 – 3 минуты. Такая заводская установка временного интервала сделана для предотвращения многократных коммутаций спровоцированных несколькими импульсами напряжения, следующими один за другим. Если при повторном включении повышенное значение напряжения сохраняется, реле отключается от электросети вместе с нагрузкой.
Реле с заводскими установками могут иметь два конструктивных решения:
Имеется индикация входного напряжения. При светящемся красном светодиоде устройство пребывает в состоянии отключения нагрузки от электросети. Свечение зелёного светодиода указывает на подключенную к сети нагрузку и нормальную величину напряжения на ней.
Технические характеристики реле с двумя индикаторами сведены в Таблицу 1.
Имеется несколько индикаторов, свечение которых указывает на различные значения величины напряжения:
- повышенное, верхний, красного цвета;
- нормальное, второй сверху, зелёного цвета;
- пониженное, третий сверху, красного цвета.
Отдельный нижний светодиод светится жёлтым светом в течение времени задержки срабатывания устройства.
Технические характеристики реле с двумя индикаторами сведены в Таблицу 2.
Две верхние клеммы являются стороной питающей электросети, две нижние клеммы – сторона нагрузки. При подключении проводов необходимо выполнить их правильное присоединение к этим клеммам. Внутри корпуса расположен контакт электромагнитного реле. Он связан с клеммами L. К ним надо присоединять провода фазы. Клеммы N предназначены для присоединения «нулевых» проводов.
Существуют и другие разновидности реле напряжения. Во многих из них параметры срабатывания делаются регулируемыми. Примером может служить модель РН 1. В этом устройстве есть три индикатора, которые показывают максимальное и минимальное напряжения срабатывания и номинальный рабочий режим. Три регулятора позволяют установить в некоторых пределах величины напряжений и выдержку времени. Для точного и не зависящего от температуры окружающей среды срабатывания применена кварцевая стабилизация частоты внутреннего генератора, определяющего выдержку времени.
Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции
Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.
В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя
Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана
Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.
Особенности устройства и область применения
Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.
Трехфазное реле напряжения применяют для обеспечения правильной работы:
Систем кондиционирования;
Холодильного оборудования;
В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.
Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.
Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.
Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.
Ассортимент продукции
Трехфазное реле контроля напряжения представлено следующим модельным рядом:
РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;
РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.
РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.
РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.
РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.
РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.
В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.
Проверка РН с помощью мультиметра
Полноценные испытания удастся провести при помощи специального оборудования в электротехнической лаборатории. Однако точность показаний выходного вольтажа получится проверить и обычным мультиметром. Прибор необходимо переключить в режим измерения переменного напряжения до 700 В. На переключателе это обозначается как «ACV 700».
Затем мультиметром предстоит определить напряжение на выходе РН, и сравнить это значение с показаниями на дисплее защитного устройства. Нужно понимать, что оба прибора имеют некоторую погрешность измерения. Показания должны примерно совпадать. Разница в 2-3 В — это не повод для паники. Но если отличия более существенны, то в РН есть неисправность.
Реле контроля напряжения выбирается с учетом количества питающих фаз и максимальной мощности потребителя. Желательно приобретать защитное устройство с запасом по току в 20-30 %. Если необходимо контролировать потребляемый ток, то лучше установить прибор со встроенным амперметром.
Настройка режимов
Кнопки настроек реле
Пороговые значения РКН выставляются с помощью нескольких потенциометров по градуированной шкале, вынесенной вместе с ручками на переднюю панель.
В отдельных образцах для установки пределов срабатывания применяются кнопки.
Шаг, с которым задаются нижняя и верхняя граница у большинства образцов РКН составляет один Вольт. Правильность выставления нужного параметра контролируется по индикаторному табло, имеющемуся на лицевой панели прибора.
На некоторых моделях предусмотрен еще один регулятор, задающий время возвращения устройства в исходное состояние, момент повторного подключения нагрузки к силовой цепи. Оно может выставляться в широком диапазоне значений от нескольких секунд до 10 минут.

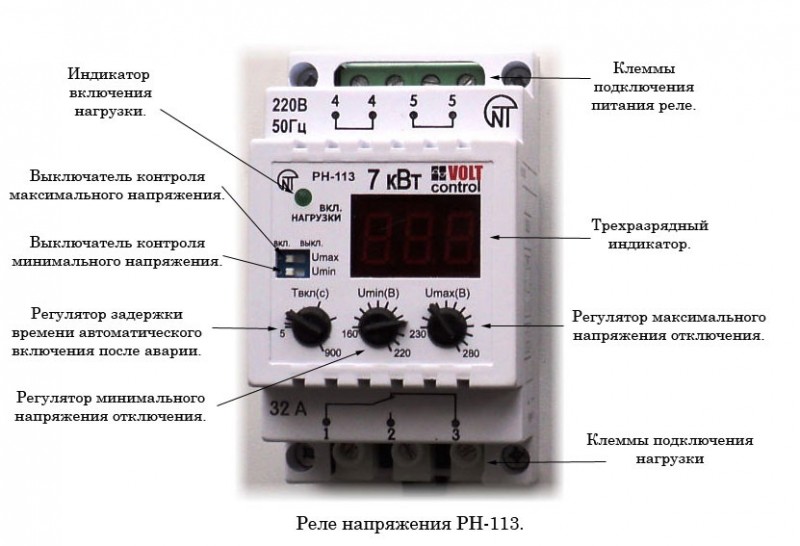

Реле напряжения РН-111 и разновидности РН-113, РН-111М
Данное реле в основном применяется в связке с контактором, так как непосредственно подключить через него можно нагрузку не более 16А (3,5квт).
И то если это моножила. Для многожильных с условием последующего обжатия наконечниками НШВИ — лучше всего только 4мм2, иначе жилы попросту не влезут в клеммные зажимы.
Для подключение большей нагрузки (до 7квт) можно приобрести РН-113. Но и его контакты выполнены довольно хилыми, поэтому для прямого подключения нагрузки через реле заявленный номинальный ток лучше поделить в 1,5 раза.
Световое индикаторное табло имеется только у марок с буквой М и РН-113.
Индикация начинает отображаться при напряжении от 40В. Погрешность показаний замеренного напряжения в диапазоне от 175 до 350В — 1-2 Вольта.
Установка реле напряжения RBUZ в квартирный электрощит
Итак, после теории переходим к практике.
РН было установлено в процессе капитального ремонта квартиры в панельной девятиэтажке.
Девятиэтажка, в которой будет стоять новый щиток с реле напряжения
Вот так выглядит щиток в подъезде, к которому необходимо было подключить квартирный щиток:
Электрощит в подъезде, от которого идет питание на электрощит в квартире
Не самый печальный вариант.
Щиток в квартиру на этапе проектирования:
Проектирование и начало сборки электрощита
Схему щита я обязательно приведу и мы её обсудим ниже. А вот ещё несколько фото щитка, в котором установлено реле напряжения RBUZ.
Процесс монтажа щитка в квартире. Рядом – слаботочный щиток

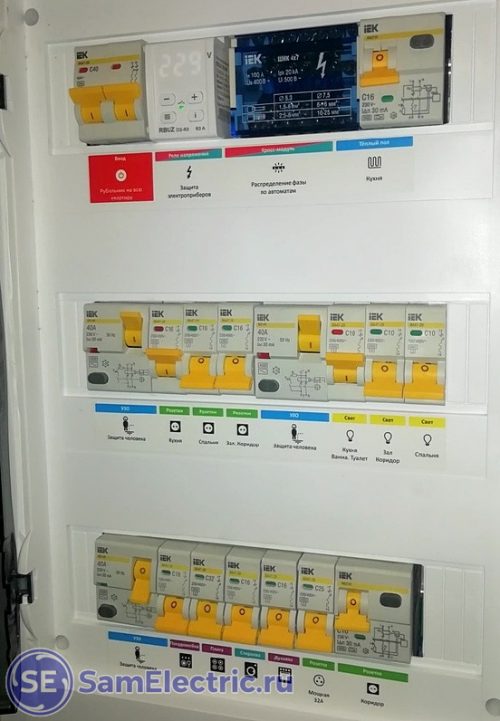

Электрощит в квартире на автоматах ИЕК и РН RBUZ
Продолжаем сборку. Расключены нули и некоторые фазные провода:
Продолжаем сборку щита в квартире, подключаем нули
Итоговая сборка щитка, всё подключено
Вверху – земляная шина РЕ (Protect Earth, подробнее про системы заземления здесь), внизу – три шины нейтралей N1, N2, N3. Подробнее я расскажу при описании электрической схемы щитка.
Общий вид щитков – слаботочный и силовой
Квартирный электрощит в сборе
Напряжение на электрощит подано. Приятная особенность реле напряжения – на его индикатора всегда видно, какое напряжение подается в квартиру. На фото – 239 В.
Вот ещё пара фотографий окончательного монтажа, с подписями нагрузок:
Фото рабочего электрощита с закрытой дверцей
Электрощиток с надписями на автоматах
Модель электрощита – Schneider Electric Easy 9. В щитке оставлено 4 или 5 мест модулей. Как показывает жизнь, потом хозяину квартиры обязательно захочется поставить ещё пару автоматов)
Общие рекомендации по вопросу подключения реле напряжения
Подключение РКН будет зависеть от марки и модели устройства защиты. Чаще всего на подобных приборах снизу находится 3 клеммы, к которым подключаются провода в следующей последовательности:
- контакт №1 – нулевая жила, подключаемая ответвлением от основного провода или одновременно вход/выход;
- контакт №2 – вход питания (фазный провод), идущий от прибора учёта;
- контакт №3 – выход фазы для дальнейшего распределения.
Для получения более полной информации рассмотрим некоторые РКН наиболее популярных в России производителей со схемами монтажа и возможностями настройки.
Скачки напряжения таят в себе очень большую опасность не только для техники, но и для жизни людей, проживающих в квартире
Принцип работы реле напряжения и его устройство
Разобравшись с вопросом для чего нужно реле напряжения, попробуем понять его принцип работы. На самом деле он не сложен. Автоматика РН определяет перепад и отключает подачу, на что уходит не более нескольких миллисекунд. Это обеспечивает полноценную защиту домашней электроники. Многие несведущие люди считают, что реле напряжения и тока — это то же самое, что и устройство защитного отключения (УЗО), однако это совершенно не так. УЗО никак не защитит приборы от скачка или падения напряжения, реагируя только на токовую утечку, подачу фазы по нулевому проводу или замыкание нуля на заземление.
Не стоит путать УЗО и РКН – это совершенно разные защитные устройства, их функции сильно отличаются
