Реле напряжения для квартиры. схемы подключения

Схемы подключения

Существует два основных способа подключения РКН — прямое, когда рабочая нагрузка проходит через контракты РКН, а также косвенное — нагрузка коммутируется через контактор. Второй способ нужен при подключении нагрузки выше 7 кВт. Рекомендации для подключения:

• монтировать реле следует после прибора учета электроэнергии;
• установить перед РКН средство защиты (входной автомат);
• доступность прибора для обслуживания и визуального контроля работы.

Подключение однофазного РКН

Однофазные РКН подключаются к сети напрямую, а через их контакты проходит рабочий ток сети. Как правило, перед реле устанавливают УЗО или дифавтомат для защиты от утечек тока. Алгоритм подключения следующий:

1. Нуль с вводного автомата подключают к нулевой шине, а затем к выводу N на реле.
2. Фазный провод напрямую подключают к выводу L.
3. Третий вывод РКН предназначен для подключения нагрузки, земля и нуль для которых берется с шин.

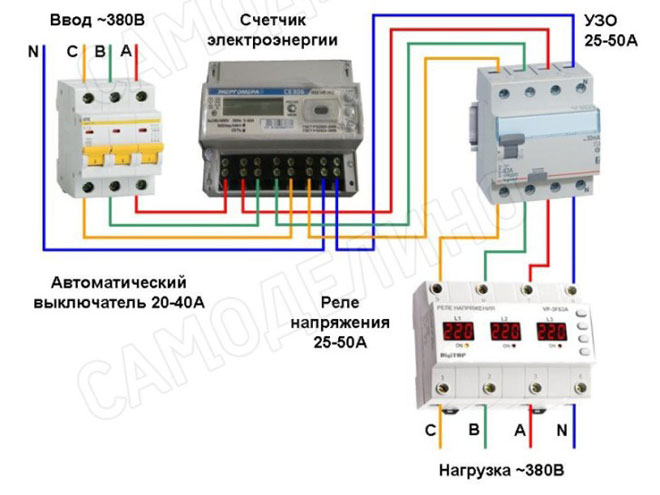

Подключение трехфазного РКН

Для прямого подключения трехфазного РКН необходимо:

• Подключить фазные провода трехполюсного входного автомата.
• Установить РКН, подключив фазы и нуль к соответствующим выводам.
• Присоединить фазы и нуль к выводам УЗО.
• Включить нагрузку, подключив землю и фазы, а также нуль с N-шины, установленной после УЗО.

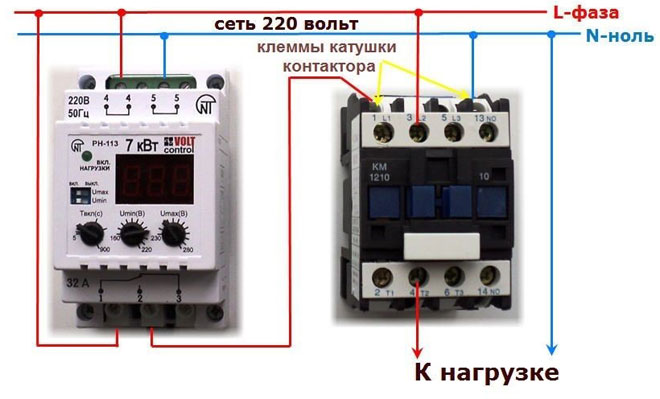

Схема подключения РКН для мощных потребителей с контактором

Когда коммутируемые токи значительно больше максимально допустимого значения РКН, устройство используют в связке с магнитным пускателем (контактором)

При выборе устройств следует обращать внимание на быстродействие — чем меньше скорость срабатывания обоих приборов, тем лучше

Схема отличается от обычного подключения тем, что после защитного автомата устанавливают контактор, который коммутирует нагрузку. Реле подключается параллельно пускателю и лишь контролирует значение напряжений. При значительных отклонениях РКН срабатывает, обесточивая катушку контактора, что приводит к отключению нагрузки.

Виды стабилизаторов напряжения

Еще один немаловажный момент выбора — это тип стабилизатора, в зависимости от принципа выравнивания напряжения. Очень подробно какие типы стабилизаторов бывают, все плюсы и недостатки, видео сравнения их работы, можно ознакомиться в статье Виды стабилизаторов напряжения.

• релейные
• тиристорные-симисторные
• сервоприводные
• инверторные

Самыми распространенными моделями на данный момент являются релейные и тиристорные (или симисторные). Релейные — из-за своей дешевизны, тиристорные — из-за качества выравнивания напряжения и малошумности в работе.

Менее распространены сервоприводные, в основном это китайские модели. Срок их службы оставляет желать лучшего — до 5 лет.

Ну а инверторные по причине дороговизны редко встречаются в широком ассортименте, хотя и обладают лучшими качествами среди всех остальных моделей. Еще их один минус — они предназначены в основном для малых нагрузок.

При выборе симисторных обращайте внимание на количество ступеней регулирования. Чем их больше, тем плавнее происходит выравнивание напряжения

Большинство имеют 12 ступеней — брать меньше не желательно, так как сильно будет заметно мигание лампочек освещения при переключениях.

А еще чем меньше ступеней, тем больше погрешность на выходе. У стабилизаторов имеющих 9 ступеней выравнивания, погрешность доходит до 15 Вольт.

• 9 ступеней — погрешность 15В
• 12 ступеней — погрешность 10-12В
• 16 ступеней — погрешность 6В
• 36 ступеней — погрешность 3В

Подороже модели обладают 16 и 32 ступенями. Обычно их в наличии не найти, только под заказ. Но они лучше подходят для защиты дорогой электронной техники.

Вот таблица некоторых популярных марок стабилизаторов часто встречающихся в наших магазинах и их цены:

Просмотреть текущие цены на сегодняшний день и подобрать нужную вам модель можно здесь.

Далее можете ознакомиться с видеообзором на каждую из марок представленных в таблице:

Реле напряжения РН-111 и разновидности РН-113, РН-111М

Данное реле в основном применяется в связке с контактором, так как непосредственно подключить через него можно нагрузку не более 16А (3,5квт).

И то если это моножила. Для многожильных с условием последующего обжатия наконечниками НШВИ — лучше всего только 4мм2, иначе жилы попросту не влезут в клеммные зажимы.

Для подключение большей нагрузки (до 7квт) можно приобрести РН-113. Но и его контакты выполнены довольно хилыми, поэтому для прямого подключения нагрузки через реле заявленный номинальный ток лучше поделить в 1,5 раза.
Световое индикаторное табло имеется только у марок с буквой М и РН-113.

Индикация начинает отображаться при напряжении от 40В. Погрешность показаний замеренного напряжения в диапазоне от 175 до 350В — 1-2 Вольта.

Настройка параметров

Производители Новатек-Электро, разрабатывая это реле, пошли людям навстречу и запрограммировали в данное устройство основные функции, а пользователю оставив простой выбор из нескольких вариантов, таких как:

• время автоматического повторного включения (АПВ) от 5 до 900 секунд(15 минут);
• нижний порог отсечки (Umin) от 160 — 210 вольт;
• верхний порог отсечки (Umax) от 230 — 280 вольт.

Вращая потенциометр РН-104 выдает на индикатор цифровое представление о параметре, что несомненно удобно и не нужно угадывать.

Мы рекомендуем осуществить настройку характеристик реле напряжения таким образом:

На практике бывают моменты когда напряжение практически совпадает с установленным порогом довольно длительное время и чтобы избежать непрерывного включения и выключения реле, введен гистерезис 4-5 вольт от установленного. В этом случае устройство автоматически вводит дополнительный порог и не включится пока напряжение не станет ниже установки на величину гистерезиса. Если это явление носит циклический характер и периодически повторяется, то пересмотрите установку параметров и измените их.

Стоит отдельно сказать про отличительные особенности volt control РН-104 Новатек Электро. Чтобы избежать ложного отключения во время работы, установлен интеллектуальный контроль за состоянием сети. Если напряжение плавно возросло и вышло за установленные пределы, но не выше чем +30 вольт от установленного порога, реле выжидает 1 секунду до отключения. При резком скачке выше установленного порога более +60 или выше 285 вольт реле срабатывает моментально за 0.02 секунды.

Известно, что при включении мощного потребителя происходит просадка напряжения, ими могут быть холодильник или кондиционер. При плавной просадке напряжения менее установленного порога на -60 вольт, устройство выжидает 7-12 секунд, что хватает для запуска двигателя потребителя. Если же напряжение упало ниже 145 вольт устройство срабатывает за 0.12 секунды.

Наглядно увидеть принцип работы реле напряжения вы можете на видео ниже:

Как работает РН-104 на 40 А

Кстати, производитель гарантирует время работы реле 10 лет, а гарантийную поддержку в течение 5 лет.

В целом устройство выглядит мощно и надежно, так что когда решите приобрести себе Volt Control делайте выбор в пользу описанного в нашей статье аппарата, мы оставляем про него положительный отзыв. На этом и завершается наша инструкция по описанию устройства, назначения и принципа действия реле напряжения РН-104 40 А.

Как работает РН-104 на 40 А

Классификация реле

Защитные реле классифицируются по 2 признакам:

• по способу подключения к сети;
• по количеству подведенных фаз.

По типу подключения

Способы коммутации блоков зависят от конструкции изделия:

1. Устройство для защиты бытовой розетки, которое оснащается штепсельными контактами. Изделие представляет собой переходной узел, внутри которого расположены измерительный прибор, контроллер и контактная группа. Детали установлены в пластиковом корпусе, на внешней стороне предусмотрено гнездо для подключения внешних потребителей. В конструкции изделия предусмотрены поворотные регуляторы или кнопки, позволяющие выставить рабочие параметры. Устройства рассчитаны на мощность до 3,5 кВт (сила тока до 16 А).
2. Изделие, оборудованное блоком розеток и удлинительным кабелем. Оборудование подключается к бытовой электрической сети, защищаемые приборы получают питание от встроенных распределительных элементов. В конструкции предусмотрен выключатель, имеется цифровой вольтметр и кнопки регулировки параметров. Максимальный ток нагрузки не превышает 10 А (из-за использования удлинительного кабеля), время срабатывания по верхнему пределу 0,02 секунды.
3. Отсекатель питания, предназначенный для установки на DIN-рейку, установленную в распределительном квартирном щитке. Изделия отличаются применением измерительного блока с повышенной точностью замера (погрешность составляет 1-2 В). Существуют разновидности оборудования, рассчитанные на силу тока до 63 А (в аварийном кратковременном режиме реле не выходит из строя при подаче 80 А). Устройства оснащаются встроенным термическим реле, предотвращающим возгорание блока при перегреве.

Классификация реле по способу подключения.

По количеству фаз

Существуют реле для бытовой однофазной сети напряжением 220 В и устройства промышленного назначения, адаптированные под трехфазную систему питания напряжением 380 В. Оборудование 2 типа оснащается тройной индикацией напряжения, при обрыве одной фазы происходит автоматическое отключение всех проводников. Блок фиксирует момент перекоса фаз, отключая подачу тока к потребителям. Если в помещении отсутствует нагрузка с трехфазным питанием, то рекомендуется развести магистраль на 3 линии и оснастить каждую однофазным реле.

Если мощности не хватает

Нередки ситуации, когда нужно установить защитные реле на мощное оборудование, но при этом сам защитный блок по техническим данным не подходит. Есть способ увеличить значение номинального тока за счет установки промежуточного реле. Идея очень проста: нагрузка подключается к сети через мощный контактор, катушки которого, в свою очередь, включены через защитный блок. В результате, основная нагрузка идет не через реле, которое не перегружено.

Подключение проводится в такой последовательности:

• Крепим на дин-рейку рядом друг с другом реле защиты и пускатель.
• При отключенном питании подключаем на вход питания реле «фазу» и «ноль».
• Проводом нужного сечения подключаем «фазу» на вход размыкающего контакта пускателя.
• Выход этого контакта — к нагрузке. «Ноль» берем непосредственно с линии.
• На катушку пускателя подключаем два провода. Один подводим к нулевой шине, другой — к выходу разрывающих контактов реле защиты (внизу корпуса прибора).
• Вход разрывающих контактов реле подключаем к фазному проводу сети.

Теперь можно контролировать нагрузку, значительно превышающую номинальное значение защитного реле.

Настройка реле напряжения

Все настройки прибора выполняются после подачи на него напряжения. По умолчанию РН выставлено на заводские настройки, которые в большинстве случаев имеют следующие значения:

— Граничный верхний предел напряжения — 250 В;

— Граничный нижний предел напряжения — 170 В;

— Временная отсрочка на включение — 15 секунд.

Однако, при желании потребителя указанные показатели могут быть откорректированы.

Так, например, для настройки цифрового прибора предусмотрены кнопки повышения и понижения («ВВЕРХ», «ВНИЗ»).  И если возникает необходимость откорректировать граничные значения напряжения, при которых устройство не будет отключать нагрузку, то достаточно выполнить следующие действия.

Нажав кратковременно на необходимую кнопку, экран прибора отобразит записанное ранее значение уставки, которое кстати хранится в энергонезависимой памяти контроллера. Если же удерживать кнопку в течение 5 секунд, то появляется  возможность внесения изменений, о чем пользователя уведомляют мигающие символы. Далее, путем нажатия кнопок «ВВЕРХ» или «ВНИЗ» осуществляется выбор требуемых значений граничного напряжения. Тогда как запись установленных показателей производится автоматически по истечении 10 секунд после последнего нажатия кнопок.

 Аналогичным образом можно перезаписать значения времени задержки на включение. Ну а для того, чтобы попасть в режим ввода данных достаточно одновременно удерживать  кнопки «ВВЕРХ» и «ВНИЗ», а уже после добавить или уменьшить требуемую величину (обычно шаг временной уставки составляет 5 секунд).

После внесения корректировок, прибор будет работать уже по новому (заданному вами) алгоритму.

Разделение РН по видам, исходя из типа подключения и установки

Существуют различные модификации РКН, которые отличаются по внешнему виду и способу подключения. По этим параметрам выделяют три типа устройств, которые мы сейчас и обозначим.

Реле напряжения в розетку: обычный переходник, защищающий технику

Реле напряжения и тока может включаться непосредственно в розетку, а уже к нему будет коммутироваться любой из бытовых приборов. Такое устройство неудобно тем, что используется только для одного прибора. Его часто используют как дополнительную защиту.

РКН, включаемый в розетку, также можно настроить под определённые параметры

Как подключается реле напряжения в форме удлинителя

Реле защиты от скачков напряжения может быть изготовлено в форме удлинителя, что позволяет подключение нескольких приборов, однако их общая максимальная сила тока не должна превышать 16 А (как и в случае с реле-розеткой). Подключение такого РКН – проще некуда. Необходимо лишь включить вилку в розетку.

Реле-удлинитель предельно прост в подключении к домашней электрической сети

Установка РКН на ДИН-рейке

Реле напряжения 220 В на ДИН-рейку способно защитить все электроприборы в квартире или частном доме. Также возможно его подключение на отдельные группы, если позволяет разводка.

Реле для установки на ДИН-рейку намного мощнее, чем удлинитель или розетка

Классификация и виды

Удлинитель с реле напряжения

Известные виды РКН различаются по типу используемого в жилище питания, в соответствии с которым они бывают однофазными или трехфазными. Реле напряжения питания 220В устанавливаются в городском жилье, а их трехфазные аналоги используются в офисах или на предприятиях. Нередко они встречаются в частных домах, к которым подведено ответвление от линии 380 Вольт (трехфазное питание).

По способу подключения в обслуживаемую линию известные модели реле контроля сетевого напряжения 220В для дома делятся на следующие виды:

• переходники, включаемые в обычную розетку;
• удлинители, имеющие несколько гнезд (от 1-го до 6-ти);
• приборы, монтируемые в щитке на DIN-рейку.

Первые две позиции представляют собой переходные устройства, обеспечивающие защиту отдельных бытовых потребителей. Этим они принципиально отличаются от РКН, устанавливаемых в распределительном шкафу. К ним могут подключаться целые группы электроприборов.

Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции

Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.

В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя

Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана

Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.

Особенности устройства и область применения

Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.

Трехфазное реле напряжения применяют для обеспечения правильной работы:

Систем кондиционирования;

Холодильного оборудования;

В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.

Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.

Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.

Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.

Ассортимент продукции

Трехфазное реле контроля напряжения представлено следующим модельным рядом:

РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;

РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.

РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.

РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.

РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.

РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.

В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.

Ввод 1

У заказчика есть 4 ввода на два здания, все они имеют отличия, буду обращать внимание читателей по ходу статьи. Первый ввод

В электрощитовой увидел такую картину:

Первый ввод. В электрощитовой увидел такую картину:

1 – электрощитовая

Вверху слева – щиток с вводным рубильником, трехполюсный автомат D80.

Подробнее внутренности щитка:

1 – внутренности электрощита

Вверху – Трехфазный счетчик Энергомера, цифровой вольтметр Digitop ВМ-3, переключатель улица-генератор.

Вот поближе первый ряд, он будет очень важен для нас, поскольку там будут происходить все подключения:

1 – Выходы счетчика на переключатель

На рубильнике, вверху слева – провода (белый, голубой, коричневый), в разрыв которых нужно будет включить нашу схему реле защиты. Вот это место, ещё ближе:

1 – Переключатель счетчик-генератор

Гибкие провода справа на рубильнике – от генератора, который установлен на крыше здания.

Не смотря на то, что электрощит этот собирала солидная фирма, сразу видно грубую ошибку – обратите внимание на автоматы 25 Ампер:

1 – Грубая ошибка в выборе защитных автоматов

И если в правой части фото провод сечением 2,5 мм² понять и простить можно, то шесть проводков 1,5 мм² ни в какие ворота уже не лезет. Тут бы понизить номинал до 13 или 10А, но надо разбираться с нагрузкой, да и не за этим я пришёл на этот объект. Кому интересно – подробно рассматриваю эту проблему в статье про выбор автоматов в квартирный щиток. Там же – много ссылок на релевантные статьи.

Ладно, приступаем к сборке нашей схемы, которую я вынес в отдельный щиток:

Процесс сборки электрощита 1

Провод для монтажа использовал ПВ1, одножильный, сечением 4 мм². А точнее – распущенный на жилы ВВГ4х4. Подключал в разрыв через клеммное соединение под винт, сфотографировать не получилось, ниже ещё примеры будут.

Вот что в итоге получилось:

1 – Окончательный вид трехфазного реле контроля напряжения

Напечатал на обратной стороне крышки инструкцию по эксплуатации и настройке для пользователей. Текст приведу ниже.

Настройка режимов

Кнопки настроек реле

Пороговые значения РКН выставляются с помощью нескольких потенциометров по градуированной шкале, вынесенной вместе с ручками на переднюю панель.

В отдельных образцах для установки пределов срабатывания применяются кнопки.

Шаг, с которым задаются нижняя и верхняя граница у большинства образцов РКН составляет один Вольт. Правильность выставления нужного параметра контролируется по индикаторному табло, имеющемуся на лицевой панели прибора.

На некоторых моделях предусмотрен еще один регулятор, задающий время возвращения устройства в исходное состояние, момент повторного подключения нагрузки к силовой цепи. Оно может выставляться в широком диапазоне значений от нескольких секунд до 10 минут.

Распространенные схемы подключения

Отличия существуют и в мощности потребителей, которые подключаются через РН. Одним достаточно для питания фазы и нуля. Другие требуют трехфазное питание. Для каждой категории мощности нагрузки необходима соответствующая схема подключения реле. Поэтому принято выделять 3 способа включения этих защитных устройств:

• однофазное РН;
• трехфазное;
• схема подключения через контактор.

Подключение однофазного РН

Схема применяется для подключения потребителей на 220 В. Она пригодна как для квартиры, так и для отдельного устройства.

Первоначально имеется однофазное РН, питающая и отходящая линии. Монтаж схемы производится по нижеизложенному плану:

1. Подключается общий нулевой провод. Соответствующая клемма имеется на реле. Она обозначается буквой «N». В зависимости от модели прибора нулевых клемм может быть и две. В таком случае на один контакт подключается ноль от питающей линии, а на другой от отходящей.
2. Затем подсоединяется фазный провод отходящей линии. На корпусе прибора эта клемма имеет маркировку «L2», «выход L» или «out L».
3. Третий этап — подключение фазного провода питающей линии. Напряжение на нем присутствует всегда и независимо от того, сработало РН или нет. В стандартном электрощите этот проводник идет от выхода прибора учета или дифавтомата.

Схема для трехфазного реле контроля напряжения

Разные модели трехфазных реле контроля напряжения имеют отличающийся набор клемм для подключения проводов. В стандартной комплектации их 8. Клеммы напряжения сети (4 шт.) нужны для подачи в устройство трех контролируемых фаз и нуля. На корпусе прибора они обозначаются L1, L2, L3 и N. Выходные релейные клеммы (4 шт.) используются для подключения последующих устройств защиты и автоматики. Они имеют маркировку «NO» у нормально открытых контактов, и «NC» у нормально закрытых.

Схема подключения собирается в 2 этапа:

К клеммам РН подключаются фазные и нулевые провода питающей линии

Здесь необходимо обратить внимание на максимальный допустимый ток контактов. Как правило, если потребитель трехфазный, то он потребляет большие мощности

Реле должно быть рассчитано на эти значения.
К релейному выходу подключаются последующие устройства. Например, контактор, различные устройства сигнализации или индикаторные лампы «авария».

Обратите внимание! Дорогостоящие трехфазные РН способны контролировать не только напряжение, но и ряд других параметров сети. Например, критический перекос фаз и правильность их чередования

Эти функции важны для правильной работы асинхронных двигателей и тиристорных преобразователей.

Подключение нагрузок свыше 100 кВт с помощью контактора

Некоторые потребители электроэнергии берут от сети токи в сотни ампер. Никакое РН не способно справиться с такими мощностями. В этой ситуации используют отдельный контактор. Его необходимо соединить с выходным реле.

В этой схеме РН просто контролирует состояние сети и формирует слаботочный сигнал управления для контактора. Его втягивающая катушка подключается последовательно с выходом реле контроля напряжения. Основной ток нагрузки протекает непосредственно через контактор.

Важно! Не следует ставить РН рядом с мощными источниками радиопомех, например, трансформаторами или беспроводными телефонами. Испускаемые ими помехи способны повлиять на измерительную цепь реле и привести к ложным срабатываниям

Сложившееся мнение и выводы

Все рассмотренные реле производят хорошее впечатление — визуально и по качеству сборки.

Самыми удобными для выставления настроек явно показались «Новатек-Электро» — поворотные кнопки со шкалой интуитивно понятны и просты. Хотя по дизайну, на мой взгляд, несколько уступают «оппонентам».

Если бюджет ограничен, смело выбирайте R116y от Zubr или самый дешевый V-protector Vp-10AS от DigiTOP — все необходимые настройки есть в обоих, а вот качество в целом повыше у первого. Правда, с кнопками управления придется повозиться, изучая инструкцию.

Тем, кому хочется предельной простоты настроек при общем высоком уровне, «показан» Volt Control РН-116 от Новатек. Можете выделить на покупку чуть больше средств? Тогда не раздумывая выбирайте универсальный Volt Control РН-101М от того же бренда, и за разумные деньги Вы получите реле + сетевой фильтр + контроль по превышению тока.

Анна Омельян
