Принцип работы и нюансы выбора реле сухого хода

Устройство и принцип работы механизма

По своему устройству, реле давления могут быть механическими или электронными. Приборы механического типа более распространены, за счет своей надежности, износоустойчивости и простоты. Механическое реле требует минимума усилий при настройке и выполняется при подключении на месте.

Реле представляет собой небольших размеров коробку с пружинными механизмами, отвечающими за допустимые колебания давления. В корпусе устройства расположены контакты электродвигателя и регулировочные элементы (Рис 1). К ним относятся: большого размера гайка со шпилькой, которая отвечает за удерживание большой пружины и маленькая гайка со шпилькой для небольшой пружины. Силой натяжения большой пружины устанавливается минимальное допустимое давление. При помощи небольшой пружины, регулируется разница.

Фактическое давление воды передается в устройство при помощи специальной мембраны. При минимально допустимом значении, она ослабляет натяжение пружины. Впоследствии замыкается электрическая цепь и включается двигатель насоса. Он работает вплоть до достижения максимально допустимого значения, после чего цепь размыкается, а двигатель автоматически отключается.

Электронное реле, является полноценным устройством управления работой насоса. Прибор включает в себя элемент плавного запуска, защиту срабатывания сухого хода, а также настройку верхнего и нижнего порога включения насоса в режиме эксплуатации. Из преимуществ перед механическим реле, можно выделить лишь меньшие габариты электронного прибора, а также принцип регулировки. Регулировочные болты расположены на корпусе электронного реле и имеют маркировку величины показателей.

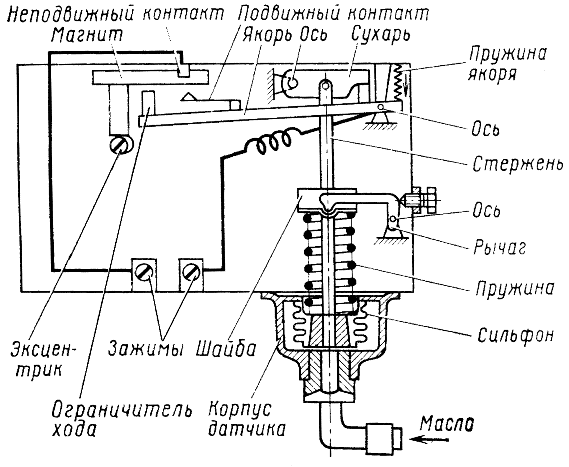

Рис 1. Устройство прибора реле давления

Из-за чего возникает сухой ход

Чаще всего погружное насосное оборудование перестает подавать признаки жизни из-за работы вхолостую. Сдать испорченный агрегат по гарантии не получится, так как эта ситуация — вина владельца, то есть допущена неправильная эксплуатация.

Распространенные причины, приводящие к сухому ходу оборудования:

  • Выбрана неподходящая высота установки насоса в скважине или колодце. Чаще всего это случается, когда владелец источника заранее не вычислил его глубину. Насос запущен, качает воду, но когда жидкость доходит до уровня установки оборудования, качать уже нечего, из-за чего он начинает «тянуть» воздух. В подобных рабочих условиях мотор прибора начинает сильно греться и в итоге перегревается.
  • В колодце ввиду естественных причин снизился уровень воды. Часто такое случается, когда после выкачки жидкости, она не успела заново аккумулироваться. Источнику надо дать время, чтобы он пополнил запасы рабочей среды, и уже после этого начинать откачку.
  • Установлен насос поверхностного типа, всасывающий патрубок которого утратил герметичность. Из-за этого, помимо воды, он начинает всасывать и воздушные массы, из-за чего нарушается работоспособность системы охлаждения.

Если перекачивающее оборудование не защищено датчиком или реле сухого хода, помпа сильно греется, что приводит к сгоранию электродвигателя и других деталей. Если в конструкции перекачивающего агрегата стоят элементы из пластика, то из-за недостаточного охлаждения и смазки они сперва деформируются, что снижает производительность насоса. Долго в таком режиме он не проработает: перегрев станет причиной заклинивания вала и поломки мотора.

Выбор прибора

При выборе оптимального устройства, следует обращать внимание на паспортные данные. Стоит использовать приборы, предназначенные для бытовых нужд

Оптимальными показателями являются: максимальное давление в 4 бар, а рекомендуемый диапазон работы, составляющий от 1,4 до 2,8 атмосферы.

Стоит знать, что чем выше заявленная разница между минимальным и максимальным показателями, тем реже необходимо включение насоса, поскольку в гидроаккумуляторе будет находиться больший объем воды.

Для обеспечения качественной и продолжительной работы прибора и всей системы, при установке реле, на трубопровод необходимо смонтировать манометр, и периодически контролировать давление в системе.

Датчики, обеспечивающие контроль потока воды

Реле протока – приборы контроля потока неагрессивных жидкостей через трубопровод.

  • Лепестковые. В рабочем режиме лепесток отклоняется потоком в сторону и замыкает контакты, при отсутствии жидкости приходит в исходное положение и размыкает цепь. Две разновидности лепестковых датчиков по способу подключения: врезные и устанавливаемые в тройник трубопровода.
  • Поршневые. Внутри них находится магнитный поршень. В рабочем состоянии поток смещает его, замыкается электрическая цепь. Если воды в системе нет, то поршень под воздействием силы тяжести опускается, контакты размыкаются.

Некоторые модели реле, реагирующих на поток, имеют встроенный обратный клапан.

Настройка допустимых показателей

При применении индивидуальных настроек необходимо учитывать, что увеличение минимальной заводской настройки в 1,5 бар не рекомендуется, поскольку влечет за собой серьезные нарушения в работе мембраны гидроаккумулятора.

В ходе установки разницы, важно ориентироваться на паспортные показатели прибора. Также, важно знать, что давление, превышающее 6 бар, способствует разрушению уплотнителей кранов

Поэтому верхний предел в 4-5 атмосфер увеличивать категорически не рекомендуется.

Для самостоятельной регулировки необходимо (Рис 2.):

• отсоединить защитный кожух, открыв корпус реле;

• настройка минимального давления производится в пустом накопителе. Для этого выключается насос, и открывается кран. Далее, гайка большой пружины откручивается против часовой стрелки до полного ослабления пружины. После этого, включив насос необходимо медленно закручивать гайку. Если насос начал качать воду, манипуляции с большой пружиной прекращают. Таким образом, минимум за мембраной выставлен на 1,2-1,3 атмосферы. Для установки большего минимума, перед манипуляциями необходимо нагнать давление в накопитель;

• для регулировки разницы необходимо выключить насос и спустить воду. Затем, для изменения номинала в сторону повышения давления, маленькую гайку необходимо немного закрутить, а для уменьшения – открутить. После этого, включив насос, проверяется новое верхнее давление.

Более подробно можно ознакомиться со способом регулировки реле давления, посмотрев видео.

Источник

Проверка значений

Для проверки выставленных значений используют любой манометр. Вполне возможно применение автомобильного. Его присоединяют к ниппелю бака или аккумулятора. Стрелка прибора покажет величину давления при пустом накопителе. Эти данные должны быть в рамках 1,2-1,5 атмосфер.

В случае превышения допустимого отклонения значений применяются меры по стабилизации давления пустого бака. Если на манометре зафиксированы недостаточные показатели, их увеличивают путем подкачки автомобильным насосом. При избыточном давлении, его спускают до необходимого.

После проверки необходимо сверить фактические показатели максимального и минимального давления с установленными заводскими настройками. Для этого необходимо:

• прикрепить манометр к коллектору;

• открыть кран и опустошить накопитель, доведя его до минимально допустимого значения в 1,4-1,5 атмосфер;

• закрыть кран, и включить насос.

В результате этих действий, давление в баке поднимется до установленного максимального показателя, а насос автоматически отключится. Данные, полученные на манометре необходимо сравнить с заявленными паспортными. В случае несовпадения показателей или индивидуальной необходимости, реле давления можно перенастроить.

Конструкция и особенности функционирования защиты

Современные насосные станции продаются с встроенными реле сухого хода. Но бюджетные модели часто лишены подобной защиты. Поэтому они дополнительно оснащаются устройствами, которые состоят из следующих деталей:

  • мембрана (находится внутри корпуса);
  • размыкающие контакты (регулируют включение и выключение устройства при изменении давления в системе);
  • регулирующая пружина (задаются параметры срабатывания автоматической защиты).

Конструкция устройстваИсточник kubanteplo.ru

Реле сухого хода для насоса, принцип работы которого довольно прост, функционирует благодаря деформации мембраны. При нормальном давлении в системе и оптимальном водном потоке она выгибается, что приводит к замыканию контактов. В результате электричество движется по цепи, обеспечивая бесперебойную работу системы.

При снижении скорости потока воды или при её отсутствии происходит распрямление мембраны. Это приводит к размыканию контактов и отсутствию электричества. Датчик сухого хода для насоса мгновенно останавливает его работу. Возобновление функционирования происходит в ручном режиме пользователем после заполнения источника жидкостью в необходимом объёме.

Методика выполнения монтажных работ

Датчик сухого хода устанавливается следующим образом:

  1. Защита от холостого хода обязательно монтируется вместе с датчиком, измеряющим показатели давления. Схема подключения устройств выбирается в соответствии с рекомендациями, наведёнными в инструкции от производителя.
  2. Выбирают участок системы, где будет осуществляться монтаж прибора. Специалисты рекомендуют делать это на трубопроводе, выходящему из насоса. Реле должно находиться после датчика давления.
  3. На участке, где планируется осуществлять монтаж защитного устройства, устанавливают тройник-фитинг.
  4. Из трубопровода, на котором происходит установка, сливается вода. С прибора снимают крышку и вкладыш, присоединяют его к фитингу. Резьбу обязательно уплотняют при помощи сантехнической ленты.
  5. В кабеле, который питает насос, выполняют разрыв. В данный участок вставляется защитное реле. Когда контакты датчика размыкаются, прекращается подача электрического тока, что приводит к отключению насоса.

Видео описание

Этапы монтажа защитного реле подробно описаны в следующем видео:

Настройка автоматики

Защита от сухого хода насоса включается в зависимости от заданных пользователем показателей давления внутри системы. Чтобы задать параметры функционирования устройств, присутствует специальный регулировочный винт. Он соединяется с пружиной, которая изменяет силу натяжения при его повороте в определённую сторону. Именно при помощи винта пользователь задаёт показатели давления, при которых будет происходить размыкание электрических контактов и прекращение работы насоса.

Большинство моделей имеют стандартные настройки. Нижняя граница составляет 1,42 бар, верхняя – 2,84 бар. Но при необходимости пользователь может изменять указанные параметры. Чтобы увеличить порог для срабатывания устройства, винт поворачивают против часовой стрелки, уменьшить – за часовой.

При ручной регулировке важно установить параметры, которые не превышают давление, создающееся при нормально функционирующем насосе. В противном случае существует вероятность, что оборудование вовсе не будет реагировать на изменения свойств системы, что приведёт к её поломке.

Видео описание

Особенности настройки реле описаны в следующем видео:

При изменении стандартных настроек реле важно понимать, что между показателями всегда сохраняется разница в 1,4 атм. Чтобы изменить это, необходимо закручивать другую гайку, находящуюся на панели управления прибора

Таким способом разницу между границами срабатывания устройства можно увеличить до 2,03 бар. Чтобы её уменьшить, делают противоположное – отвинчивают регулировочную гайку.

Конструкция защитного релеИсточник 2proraba.com

При настройке защиты от сухого хода важно учитывать и другие рекомендации:

  • Не стоит выставлять слишком низкую нижнюю границу отключения насоса. Наличие в устройстве погрешности в 0,3 бар приведёт к тому, что реле не сможет вовремя прекратить подачу напряжения.
  • Не лучше выставлять слишком большие значения для срабатывания защиты. В такой ситуации система может обесточиваться без видимой на это причины.
  • Минимальное давление, заданное для срабатывания защиты, приводит к трудностям в запуске насосной станции. Чтобы включить оборудование, придётся сливать воду из гидроаккумулятора.
  • При значительном объёме потребления воды происходит «откат» давления, когда оно резко снижается до критических показателей. Чтобы избежать неоправданного отключения системы, рекомендуется понизить нижнее значение для срабатывания реле.

Коротко о главном

Реле, которое предупреждает сухой ход насоса, крайне важное устройство. Оно не допускает холостой ход, который опасен из-за выхода из строя основных составляющих системы водоснабжения.

При выборе реле учитываются характеристики насоса, уровень создаваемого им давления

Принимается во внимание место установки защиты, что влияет на требования к её рабочим параметрам.. Схема подключения реле и сопутствующих агрегатов выбирается с учётом рекомендаций производителей

Также выполняется присоединение устройства к электрической сети и настройка границ срабатывания защиты. Регулировка реле осуществляется при помощи винтов (путём их поворота в одну или другую сторону).

Схема подключения реле и сопутствующих агрегатов выбирается с учётом рекомендаций производителей. Также выполняется присоединение устройства к электрической сети и настройка границ срабатывания защиты. Регулировка реле осуществляется при помощи винтов (путём их поворота в одну или другую сторону).

Коротко о главном

Реле, которое предупреждает сухой ход насоса, крайне важное устройство. Оно не допускает холостой ход, который опасен из-за выхода из строя основных составляющих системы водоснабжения.

При выборе реле учитываются характеристики насоса, уровень создаваемого им давления

Принимается во внимание место установки защиты, что влияет на требования к её рабочим параметрам.. Схема подключения реле и сопутствующих агрегатов выбирается с учётом рекомендаций производителей

Также выполняется присоединение устройства к электрической сети и настройка границ срабатывания защиты. Регулировка реле осуществляется при помощи винтов (путём их поворота в одну или другую сторону).

Схема подключения реле и сопутствующих агрегатов выбирается с учётом рекомендаций производителей. Также выполняется присоединение устройства к электрической сети и настройка границ срабатывания защиты. Регулировка реле осуществляется при помощи винтов (путём их поворота в одну или другую сторону).

Установка датчика защиты

Правильно установить и запустить реле для насосной станции или помпы может только специалист. При самостоятельном монтаже легко допустить ошибки, из-за которых изготовитель прибора может отказать в гарантийном ремонте.

Сечение электрокабеля должно соответствовать мощности насоса. Обязательно наличие заземления и автоматического устройства предохранения от утечки тока более 30 мА. По стандартной схеме подключения датчика к трубопроводу прибор рекомендуется ставить перед насосным выходом на напорной ветке после реле давления.

Если есть необходимость в изменении заводских настроек, то перед регулировкой нижнего порога давления отключения с прибора снимают кожух. Настройка производится гайкой, закрепляющей большую пружину. Включать датчик со снятой или приоткрытой крышкой запрещено.

Почему необходимо защищать насос

В процессе работы электрического насоса бывает, что жидкость перестаёт поступать в трубопровод. Это может произойти в случае, когда оборудование перекачивает воду из любого источника – колодца, резервуара, водоёма, дренажной системы. В результате насосная станция будет работать на холостом ходу.

Отсутствие жидкости не только неоправданно бесполезным расходом электричества. Это очень опасно из-за перегрева и деформации рабочих элементов насоса. В большинстве случаев повреждения критические, а испорченные детали подлежат замене.

Электрический двигатель насоса также подвергается негативному воздействию тепла. При выраженном перегреве он может перегореть, что сделает систему водоснабжения полностью нефункционирующей. Покупка нового насоса влечёт дополнительные финансовые расходы, что не очень приятно.

Поэтому жидкость, которая перекачивается системой водоснабжения, выполняет важные функции. Она охлаждает нагретые трением поверхности и смазывает их, снижая преодолеваемое усилие.

Реле-датчик сухого ходаИсточник abo.ua

Причины возникновения холостого хода:

  • Установлен слишком мощный насос. Он перекачивает много воды, в результате чего источник не успевает самовосстановиться и обеспечить необходимый объем жидкости.
  • Заборные элементы системы загрязнены илом, песком или другими предметами.
  • Вода в источнике находится ниже уровня установки насоса.
  • Нарушена герметичность трубопроводов из-за их неправильно выполненного монтажа.
  • Насос функционирует при низком давлении в системе.
  • Забор осуществляется из источника, где происходят периодические перебои подачи воды (централизованные системы, накопительные резервуары).
