Почему не включается насосная станция

Содержание:

Настройка реле давления

В процессе сборки насосной станции особое внимание уделяется настройке реле давления. От того, насколько правильно будут выставлены его предельные уровни, зависит удобство эксплуатации системы водоснабжения

а также сроки безаварийной службы всех составляющих устройства.

На первом этапе нужно проверить давление, которое было создано в баке при изготовлении насосной станции. Обычно в заводских условиях устанавливается уровень включения в 1,5 атмосферы, а отключения – 2,5 атмосферы. Проверяют это при пустом баке и отключённой от электросети насосной станции. Рекомендуется проводить проверку автомобильным механическим манометром. Он помещается в металлическом корпусе, поэтому измерения получаются более точными, чем с использованием электронных или пластиковых манометров. На их показания могут повлиять как температура воздуха в помещении, так и уровень зарядки батареи. Желательно, чтобы предел шкалы манометра был как можно меньшим. Потому что по шкале, к примеру, в 50 атмосфер очень сложно будет точно измерить одну атмосферу.

Для проверки давления в баке нужно открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.

Возможен и другой вариант – внимательно следить за давлением отключения насоса. Если оно увеличилось, это будет означать уменьшение давления воздуха в баке. Чем меньшим будет давление воздуха, тем больший запас воды может быть создан. Однако разброс давления от полностью заполненного до практически опустошённого бака получается большим, и всё это будет зависеть от предпочтений потребителя.

Выбрав желаемый режим работы, нужно установить его, стравив для этого лишний воздух, или подкачать дополнительно. Нужно иметь в виду, что не следует уменьшать давление до значения менее одной атмосферы, а также чересчур перекачивать его. Из-за малого количества воздуха резиновая ёмкость, наполненная водой внутри бака, будет касаться его стенок и протираться. А излишек воздуха не даст возможности закачивать много воды, поскольку значительную часть объёма бака будет занимать воздух.

Виды насосных станций

Со встроенным эжектором

Насосные станции подразделяются по типу рабочего процесса, они бывают с эжектором и без. Основной принцип работы внутреннего эжектора заключается в том, что объем жидкости поднимается благодаря созданному разряжению. Правда, подобные модели имеют очень высокую цену, но благодаря своей конструкции могут подавать жидкость с глубины от 20 до 45 м.

Насосная станция со встроенным эжектором

Данное оборудование имеет высокую производительность, но из-за этого и гораздо больший уровень шума. Поэтому установку его следует производить в подсобном помещении или, по возможности, за пределами дома.

С выносным эжектором

Такие насосы погружаются в скважину вместе с двумя трубами. По первой трубе вода подается в эжектор, что и приводит к образованию всасывающей струи. Данный агрегат значительно проигрывает по своим характеристикам классическим эжекторным насосам. Кроме всего они боятся воздуха и песка в системе. Основным их преимуществом является то, что данный насос без особых проблем можно устанавливать дома, даже если ближайший колодец расположен на расстоянии 10-30 м.

Безэжекторные конструкции

В насосной станции без эжектора забор воды производится за счет специальной многоступенчатой конструкции, относящейся к гидравлической части. Это оборудование способно работать почти бесшумно и с существенно меньшим потреблением электроэнергии.

Устройство и характеристики основных элементов

Агрегат сильно отличается от погружника в первую очередь своими объемами и принципом работы. Рабочие элементы комплекса:

  1. Мощная помпа. Именно она поднимает жидкость из глубины скважины или колодца и подает в водопроводную сеть. Все остальные элементы обеспечивают его правильную работу. Первое и единственное назначение – выкачивание жидкости из водоносной жилы.
  2. Шланг или труба. Крутящий момент рабочего колеса создает вакуумную среду внутри шланга, и вода устремляется наверх к крыльчатке. Здесь происходит ее захват и проталкивание дальше в систему.
  3. Обратный клапан. Располагается на шланге возле самого агрегата или непосредственно в скважине. Предназначен для остановки жидкости после выключения насоса.
  4. Фильтр грубой очистки. Имеет вид железной или пластмассовой пробки с сетчатым основанием. Задерживает крупные и мелкие частицы ила и глины в зависимости от величины ячейки. Предохраняет оборудование от засора, преимущественно крыльчатку.
  5. Реле замера давления в магистрали. Без этого прибора устройство не будет работать. Датчик установлен у основания расширительного бака. Когда происходит забор воды, давление в системе падает, реле регистрирует этот процесс и дает команду помпе на включение. Поэтому кабель питания не идет напрямую в сеть, а проходит через датчик давления. Шаг включения 1,5–2 очка.
  6. Манометр. Служит контроллером давления в системе. Показывает любые изменения после включения и выключения агрегата.
  7. Расширительный бак. Регулирует плавное включение насоса. Без него оборудование будет работать рывками, постоянно включаясь и отключаясь.

Насосная станция работает (насос крутится), но воды нет:

Шаги по устранению этой неисправности следующие:

  • В первую очередь нужно проверить обратный клапан, который находится в воде в скважине или колодце. Часто бывает, что в него попадает песок или мусор, и клапан не закрывается. При этом вода не поднимается по трубам до насоса.
  • Во-вторых, проверить наличие воды в трубопроводе между колодцем и насосом. Насос также должен быть заполнен водой; если воды нет – залейте через заливное отверстие.
  • Очень большая выработка между крыльчаткой и корпусом насоса. Насос просто работает сам на себя. Причина этого может заключаться в большом содержании в воде абразивных веществ, например, песка. В этом случае следует поменять корпус и крыльчатку, если они есть в продаже, или целиком насос (но не всю станцию!).
  • Банально кончилась вода в скважине/колодце. Выход – попробовать опустить глубже всасывающий трубопровод или шланг. Но помните: расстояние от уровня воды в скважине до насоса не должно превышать указанную на насосе, обычно 8-9 м.

Как своими силами устранить неисправности?

Сейчас мы последовательно рассмотрим наиболее часто встречающиеся неисправности в насосных станциях, причины их возникновения и способы, применяемые для их устранения.

Насосное оборудование вращается, при этом вода не поступает

Если владелец включил станцию, крыльчатка насоса начала вращаться, при этом вода в трубопровод не поступает, то происходить это может по причине отдельных факторов.

Чтобы разобраться с этой проблемой, необходимо сначала проверить, насколько все соединительные трубопроводы герметичны. Также необходимо убедиться, действительно ли в системе нет воды. Если жидкость отсутствует, то это может указывать на плохую работу обратного клапана. Он расположен между входным патрубком станции и оголовком скважины

На него следует обратить самое пристальное внимание. Необходимо проверить его состояние

Выход из строя этого элемента возможен в случае, если в него попали посторонние предметы.

Специальной пружиной контролируется работа обратного клапана. Иногда происходит ее поломка, что приводит к выходу этого элемента из строя. В некоторых случаях клапан загрязняется. Для решения проблемы его необходимо снять и хорошо прочистить. Если же клапан неисправен, то в этом случае необходимо провести его замену новым.

Если оборудование длительное время простаивало, то вода может пропасть на участке между скважиной и насосом. В этом случае для заполнения входного участка необходимо использовать специальное заливочное отверстие.

Отсутствие в системе воды может возникнуть по причине истощения скважины. Для того чтобы компенсировать сезонное понижение уровня воды, владелец может опустить глубже в шахту скважины входной контур насосного оборудования. Однако это может привести к возникновению риска загрязнения. Поэтому во избежание этого необходимо оборудовать фильтром приемный патрубок станции.

Если в трубопроводе отсутствует вода, при этом станция исправна, насос вращается, то в качестве одной из причин этого может быть недостаточное напряжение электрической сети. В этом случае, несмотря на вращение ротора, его частоты вращения будет не хватать для перемещения поступаемой из скважины воды на нужное расстояние. Чтобы проверить напряжение в электрической сети, следует воспользоваться специальным прибором — тестером электропитания.

Включение насоса станции происходит часто, а вода подается рывками

Причиной может быть неправильная работа узла автоматики. Таковым в насосных станциях является манометр. Основная функция этого прибора — измерение давления. Работая рывками, можно наблюдать, как показатели манометра могут изменяться, поднимаясь до больших величин, а потом резко падая.

Причиной такого недостатка могут быть повреждения, возникшие в мембране в гидроаккумуляторе. Добраться до мембраны можно через ниппель, который находится на тыльной стороне корпуса гидроаккумулятора. Нажав на эту деталь, из него должен поступать воздух. Если же вместо воздуха из него идет вода, то это говорит о том, что пора сменить мембрану гидроаккумулятора. Чтобы выполнить эту операцию, необходимо разобрать корпус гидроаккумулятора, для чего раскручиваются болты, а потом выполняется замена мембраны.

Еще одной причиной работы станции скачками может являться падение давления в воздушной подушке, расположенной за мембранной частью гидроаккумулятора. Производитель обычно в эту часть устройства накачивает воздух под давлением 1,8 атмосфер. Если герметичность нарушена, то воздух будет уходить и гидроаккумулятор перестанет выполнять свои функции. Под действием ниппеля, расположенного под задней частью устройства, можно повысить давление.

Если возникли следы от ржавчины или микротрещины в корпусе устройства, то единственным выходом здесь будет заделывание швов. Для выполнения этой операции необходимо использовать холодную сварку. Или же можно потратиться и заменить корпус или гидроаккумулятор.

Эта неисправность может возникать еще и по причине поломки автоматического блока регулировки. Ремонту он не подлежит, поэтому придется заменить неисправное устройство новым.

Насосная станция работает, но вода в систему поступает рывками, с перебоями

Такая проблема может возникнуть, если в трубопровод частично поступает воздух. Такой подсос может произойти в сегменте, который располагается на участке от всасывающего патрубка с фильтром до выходного патрубка станции. Для устранения этого недостатка необходимо обеспечить герметичность трубопроводов и их соединений. Кроме этого, нужно добиться более глубокого погружения всасывающего патрубка в скважину.

Насосные станции для дома – устройство и некоторые виды ремонта

Есть вещи, которые можно сделать самостоятельно, например:

  • произвести прочистку обратного клапана и всей системы, труб;
  • прочистить фильтр грубой очистки;
  • настроить реле;
  • поставить дополнительный накопительный бак;
  • произвести демонтаж старой конструкции и пр.

Но другие ремонтные работы требуют специализированных знаний и опыта. Так мы рекомендуем обращаться к специалистам, когда вопрос касается поломки гидробака.

Замена груши гидроаккумулятора

Мембрана – самое чувствительное место у водного резервуара, поскольку именно она ежедневно подвергается непосредственному воздействию. Когда она пробита, появляются первые симптомы – снижается напор воды в кране, а также она подается рывками, с воздушными массами. Основной критерий, по которому определяется наличие пробоя – это давление в клапане, оно должно быть 1,5 атмосфер. В обратном случае производится замена:

  • Первый шаг — демонтаж.
  • Затем сливается вода.
  • Откручивается фланец.
  • Вытаскивается мембрана.
  • Изнутри удаляется ржавчина, если она есть, резервуар просушивается.
  • Монтируется новая груша, система собирается в обратном порядке.
  • Делаются тестовые запуски на предмет утечек.

2 Модельный ряд оборудования

В линейке продукции компании Speroni (Италия) представлено 4 серии насосных станций Марина:

  • Marina CAM — бюджетный вариант для водозабора из колодцев глубиной до 9 м;
  • Marina APM — насосы для скважин глубиной до 50 м;
  • Marina Idromat — агрегаты оснащенные регулятором, отключающим насос при сухом ходе.

Рассмотрим каждую из представленных линеек подробнее.

2.1

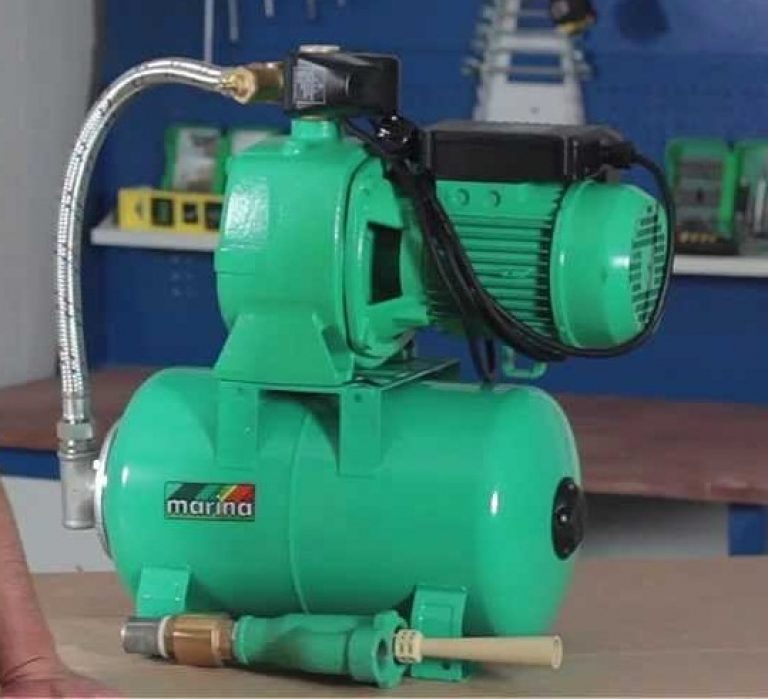

Marina CAM

Серия САМ состоит из оборудования выполненного в чугунном либо нержавеющем корпусе, с внутренней оснасткой из пищевых полимеров. Представлено несколько моделей, мощность которых варьируется в пределах 0.8-1.7 кВт, а напор 43-60 м.

Объем гидроаккумулятора может составлять 22, 25 либо 60 л. Это самые доступные станции для частного использования, стоимость которых начинается с 7-ми тыс. рублей.

Среди станций с оптимальным соотношением цена/качество выделим:

  • Marina Cam 80/22;
  • Marina Cam 60/25;
  • Marina Cam 100/25.

Насосная станция Marina Cam 40/22 оснащена гидроаккумулятором объемом 25 л, емкости которого будет достаточно для семьи из 3 человек. Пропускная способность агрегата составляет 3.5 м 3 /час, максимальная глубина подъема — 8 м. Цена — 9 тыс. рублей.

Marina Cam 100/25 имеет сходные технические характеристики — бак на 25 л, пропускная способность 4.2 м 3 /час, однако данная модель оснащена системой повышения давления, котороя значительно увеличивает напор подачи — до 45 м, в сравнении с 30 м у САМ 40/22.

2.2
Marina APM

Скважины насосы серии АРМ имеют максимальную глубину водозабора 25 м (модель 100/25) и 50 м (200/25). Это более мощности и габаритной оборудование, вес которого может доходить до 35 килограмм. В качестве примера рассмотрим популярную станцию Марина АРМ 100/25.

Технические характеристики:

  • напор — до 20 м;
  • пропускная способность — 2.4 куб/час;
  • мощность центробежного двигателя — 1100 Вт;
  • диаметр подающего патрубка — 1″.

АРМ 100/25 выполнена в корпусе из нержавеющей стали, модель оснащена защитой от перегрева и системой контроля за уровнем воды в гидробаке. АРМ100/25 предназначена для перекачки чистой воды, без механических включений, температура которой не превышает 35 градусов.

2.3
Типовые неисправности и ремонт

Насосные станции Марина зарекомендовали себя как надежное и долговечное оборудование, однако как и любая другая техника они не застрахованы от поломок. Предлагаем вашему вниманию перечень наиболее распространенных поломок и способы их устранения:

  1. Отсутствие подачи воды при включенном насосе, причиной которого чего может быть потеря герметичности в проводящих трубопроводах и износившийся обратный клапан. Первоначально проверьте, не забыли ли вы заполнить корпус насоса водой. Если она есть, осмотрите обратный клапан и герметичность его прилегание к патрубку насоса, а также проверьте состояние водозаборной трубы — все поврежденные узлы подлежат замене. Аналогичные проблемы возможны при повреждении крыльчатки, для замены которой потребуется разобрать агрегат.
  2. Вода подается рывками из-за поврежденного гидроаккумулятора. Основной неисправностью гидробака является поврежденная мембрана. Чтобы определить, цела ли она, нажмите на ниппель (расположен на корпусе бака), если из ниппеля будет течь вода, а не идти воздух, значит мембрана порвана. Мембрану установить достаточно легко, нужно лишь открутить с горловины бака фиксирующее кольцо, вытащить старую деталь и смонтировать на ее место новую.
  3. Сниженное давление подачи воды. Причиной этого может быть как неисправный гидробак, так и проблемы с насосом. В первом случае скорее всего виновата разгерметизация бака — осмотрите корпус на предмет наличия трещин, заделайте обнаруженные деформации и подкачайте воздух до нормативного значения. Если бак цел, проблему нужно искать в деформированной крыльчатке центробежного колеса внутри насоса.

Отдельно рассмотрим ситуацию, когда насосная станция не хочет работать в автоматическом режиме — агрегат не отключается при полном баке и не отключается при его опустошении. Тут виновата неправильная регулировка реле давления — обычно его калибруют на заводе, однако случаются и исключения.

Вышеприведенная схема демонстрирует стандартное реле давление насосов Марина. На нем, под пластиковой крышкой корпуса, расположены две пружинки. Большая из них вращается по часовой стрелке, она отвечает за минимальное давление в баке, при котором станция включается. Вращая маленькую пружину мы настраиваем максимальное давление, по достижению которого насос отключается.

Регулировка реле давление должна проводиться при отключенном от электросети оборудовании. Перед началом калибровки из бака нужно слить воду, также важен уровень давления воздуха — он должен соответствовать рекомендованной производителем величине.

Предназначение насосной станции

Насосная станция является «сердцем» вашей системы автономного водоснабжения. Хорошо спроектированный автономный водопровод в обязательном порядке имеет в своем составе скважину, обеспечивающую добычу достаточного объема воды для обеспечения потребностей одного или нескольких домовладений. В подавляющем большинстве случаев воду из такой скважины приходится поднимать. Поскольку вода в скважинах залегает на большой глубине, поднимать ее оттуда приходится насосными устройствами. Чтобы насосы не активизировались при каждом включении водоразборного устройства в вашем доме, чтобы в водопроводной системе вашего дома всегда было постоянное давление необходима насосная станция.

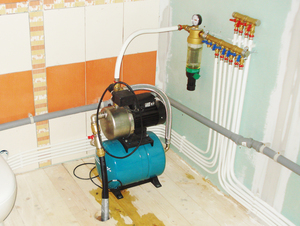

Насосная станция в доме

Состав насосной станции

Классическая насосная станция состоит из следующих основных элементов.

  1. Собственно, насосного устройства. Обычно в насосных станциях используются поверхностные насосы, которые устанавливаются либо в хозяйственных помещениях дома, либо в специально оборудованных кессонах. Перистальтический насос должен выдавать достаточную мощность для того, чтобы поднимать воду из скважины, перемещать ее до дома и поднимать в самую верхнюю точку водоразбора вашего жилища.

    Насос водопровода

  2. Аккумулятора давления или гидроаккумулятора. Это устройство представляет собой прочную металлическую емкость, которая поддерживает в водяных трубопроводах системы постоянное давление. Наиболее распространенной моделью аккумулятора давления является металлический баллон, внутри которого расположена упругая резиновая мембрана. При работе насосного устройства мембрана натягивается до определенного уровня. При прекращении работы насосного устройства мембрана, стремясь вернуться в первоначальное положение, вытесняет воду из емкости.

    Гидроаккумулятор (аккумулятор давления)

  3. Для того, чтобы насосное устройство включалось и выключалось при достижении определенных параметров давления в системе, необходим блок автоматики, который снабжен датчиком давления. При снижения давления в системе до определенного уровня, реле срабатывает, насос включается и вода начинает заполнять аккумулятор давления. При достижении максимального показателя давления в системе насосное устройство отключается.

    Реле давления насосной станции

Как видите, понятие «насосная станция» представляет собой лишь совокупность узлов и оборудования, которые могут использоваться и сами по себе. В промышленно производимых станциях насосного обеспечения все главные узлы могут собираться в едином корпусе, однако чаше всего готовая насосная станция представляет собой насосное устройство, установленное на аккумуляторе давления. Также на единой раме закрепляется и устройство автоматического управления.

В ходе гарантийной эксплуатации проблем в таком оборудовании, как правило, не возникает. Во всяком случае, неисправности, возникающие в это время, можно устранить в сервисных центрах. Однако при длительном периоде эксплуатации различные узлы насосной станции могут выходить из строя. Попробуем разобраться и выяснить, каким образом можно самостоятельно устранить наиболее распространенные неисправности насосных станций.

Если насос подсасывает воздух из скважины. Почему идет воздух в воде из скважины и что делать

Жители частных домов, дач, загородных домиков часто остро испытывают потребность в монтаже насосной конструкции для закачки воды из колодца, скважины. У некоторых это единственный выход иметь в помещении воду. Поэтому, когда, в один прекрасный день, насос перестает гудеть, срочно необходимо разобраться в происхождении поломки.

Если насосная станция перестает качать воду, необходимо срочно найти причину поломки

Часто камнем преткновения становится воздух, попадающий в помпу вместе с жидкостью. Все можно предотвратить, только изначально потребуется узнать, из каких элементов собрана насосная конструкция.

Ключевые компоненты насосного агрегата

Разновидностей станций существует много, но основные компоненты присущи всем.

  1. Самовсасывающий насос. Принцип действия: насос самостоятельно втягивает жидкость из углубления с помощью трубки, один конец которой находится в колодце, другой – подсоединен к технике.
    Насос находится на небольшом расстоянии от емкости с водой. Глубина трубки также регулируется.
  2. Все агрегаты оснащены гидроаккумулятором. Сосуд при помощи энергии сжатого газа или пружины передает под давлением жидкость в гидросистему. Он накапливает гидравлическую жидкость и в нужный момент выпускает, тем самым позволяет избежать рывков воды в системе. Снаружи он металлический, внутри есть мембрана из каучука, над ней размещена газовая полость, наполняемая азотом, а под-гидравлическая полость. Вода наполняется до тех пор, пока давление в обеих полостях не сровняется.
  3. Электрический двигатель. Посредством муфты он связан с насосом, а с реле – с помощью электросхемы. Благодаря тому, что на короткие заборы жидкости насос не включается, мотор не изнашивается.
  4. Патрубок для выпуска воздуха.
  5. Коллекторный элемент.
  6. Манометр. Он позволяет следить за уровнем давления.
  7. Реле. Меняя давление, способом размыкания/смыкания контактов, поддерживает самостоятельную работу техники.

Основным предназначением насосных станций является поддержка непрерывного давления в конструкции водоснабжения

Чтобы все компоненты функционировали, как часы, важно правильно подобрать требуемый объем гидроаккумулятора и контролировать связь регулятора и самого насоса

Порядок работы агрегата

При включении первым вступает в дело электрический двигатель, он запускает насос, а тот перекачивает, постепенно поступающую жидкость, в гидроаккумулятор. Когда аккумулятор до предела наполнится, создастся избыточное давление и помпа отключится. Во время откручивания крана в доме, давление снижается, и насос опять начинает работу.

В доме размещают аккумулятор, подключенный к водопроводу. Трубы заполняются водой, когда начинает работу помпа. Когда давление в станции достигает требуемого пика, насос отключается.

Насосный агрегат решит трудность снабжения водой дома, бани, летние кухни, хозяйственные пристройки и другие помещения на территории вашего участка. Ознакомившись с деталями работы станции, необходимо изучить возможные причины выхода устройства из строя и способы их ликвидации.

Поломки, с которыми чаще всего сталкиваются

В процессе пользования любой техникой наступает такой момент, когда она либо изнашивается, либо ломается

Так вот во втором случае хозяину важно бы разбираться в причинах повреждения. Приведем короткий список оснований, которые нарушают работу насосной станции:

  • нет электричества — банально, но тоже не исключено, так как работа агрегата напрямую зависит от электротока;
  • трубопровод не заполнен жидкостью;
  • неисправность помпы;
  • сломался гидравлический аккумулятор;
  • повреждена автоматика;
  • трещины в корпусе.

Помпа крутит, но воду не закачивает

Как быть когда станция не качает воду? Частым поводом поломки есть неимение жидкости в трубах или в самом насосе. Бывает так, что агрегат функционирует, однако воду не закачивает. Тогда следует проинспектировать герметичность всего водопровода, нет ли мест, где трубы плохо соединены.

Проверить, чтобы насос не был пуст. Обратный клапан работает неправильно. Пропускная способность должна быть односторонней. Это одна из самых важных деталей станции, так как, после отключения насоса, он препятствует стеканию воды обратно в скважину.

Схема клапана насосной станции, который может забиваться мусором

Случается так, что клапан забился и физически не закрывается, в него может попасть мусор, соли, песчинки. Соответственно жидкость не доходит до насоса. Решаем проблему.

До того как раскрутить агрегат, советуем проверить напряжение электротока. Бывает, что оно ниже нормы, и насос просто неспособен включиться. Пр
