Как разобрать смеситель однорычажный

Содержание:

Преимущества и недостатки джойстиковых смесителей

Однорычажные краны стали популярными за счет удобства и простоты в применении. При помощи таких смесителей происходит быстрая регуляция воды нужной температуры за счет передвижения рычага вправо или влево. Для увеличения или уменьшения напора воды джойстик регулируют по направлению сверху вниз. Кроме того, однорычажные краны демонстрируют продолжительный срок эксплуатации. Это связано с тем, что в конструкции таких смесителей отсутствуют трущиеся элементы из металла, а также резиновые прокладки между подвижными частями крана.

шарового кранабыстрый износ резиновых уплотнителей

Некоторые дешевые модели картриджных кранов сложно настраивают комфортную температуру, находящуюся в пределах 35 — 41 градуса. Это связано с тем, что недорогие аналоги таких смесителей обладают небольшим углом настройки температуры воды. Подобная конструкция не позволяет осуществить точную регулировку, по точности не уступающие смесителям с керамической кран-буксой. Но дисковые модели известных брендовых производств обладают широким углом настройки вплоть до 15 градусов, что позволяет быстро и просто получить необходимую температуру воды. Такая функциональность осуществляется за счет особой конструкции и качественного материала деталей.

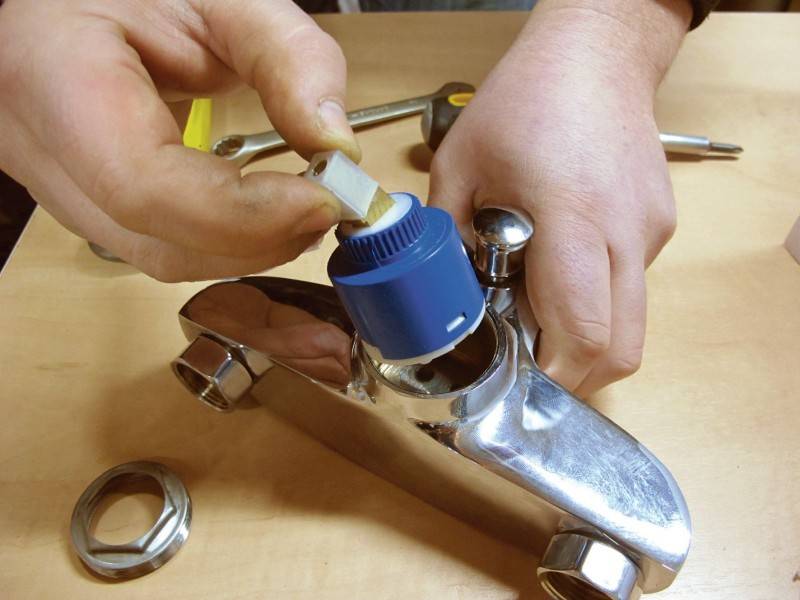

Замена картриджа – можно ли отремонтировать кран с одной ручкой

Однорычажные смесители или краны имеют не резьбовое запорное устройство, а неразборной в домашних условиях картридж. При нарушении качества смешивания воды, протекании излива или избыточном шуме воды приходится полностью менять эту деталь на новую

Здесь важно точно знать, какой тип картриджа – дисковый или шаровой – используется в устройстве и выбрать подходящую замену. Производители качественной сантехники обычно предлагают отдельно картриджи ко всем моделям своих смесителей

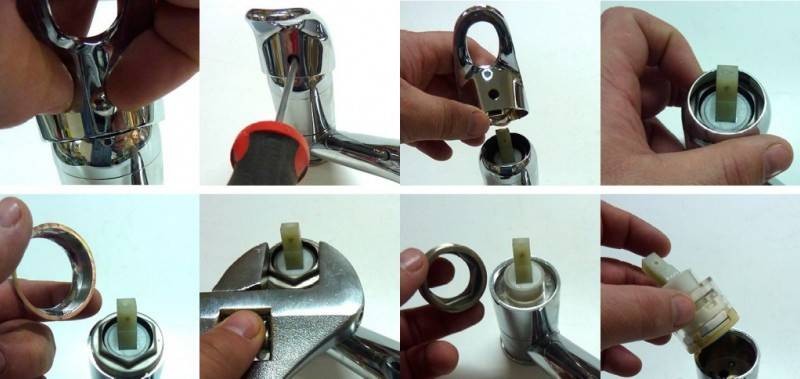

Для замены картриджа необходимо:

  • снять управляющий рычаг;
  • свинтить защитное кольцо;
  • с помощью разводного ключа вывинтить прижимную гайку, удерживающую запорный механизм на месте;
  • извлечь картридж;
  • установить новый;
  • повторить операции в обратном порядке – закрепить прижимную гайку, защитное кольцо, рукоять.

Более детально процесс замены картриджа рассмотрен в видеоролике.

Проблема в месте стыковки гусака и корпуса смесителя

Первая и самая распространенная неисправность заключается в том, что вода может протекать в месте стыковки гусака с корпусом смесителя. Гусак постоянно используют и это приводит к изнашиванию округлой резиновой прокладки. Данная прокладка находиться в пазу гусака, поэтому его приходится снимать для замены прокладки.

Для того чтобы выполнить замену прокладки нужно выполнить следующую инструкцию для ремонта смесителя своими руками, которая поможет устранить поломку. На первом этапе нужно открутить гайку крепления, потом извлечь гусак, убрать остатки старой прокладки, а потом заменить её.

Виды однорычажных смесителей и их устройство

Такие изделия бывают двух видов: шаровые и картриджные. Самостоятельно возможно починить любой из них.

Шаровый

Имеет в своём строении шарик, где смешивается вода. Шар металлический, внутри полый, блестящий снаружи.

В нём есть три отверстия: два для входящей горячей и холодной воды, одно для выходящей смешанной.

К шару крепится шток, с помощью которого меняется напор и температура воды.

Рукоятка легко двигается и регулирует параметры. Шаровые смесители плохо реагируют на избыток железа и жёсткость воды.

Картриджный однорычажный

Регулирующий и запорный механизм спрятан в картридж. Дорогие модели имеют керамический, дешёвые — пластмассовый. Краны просты в ремонте.

Температуру воды менять очень легко, напор — сложнее. В картридже имеется несколько металлических либо керамических дисков. Шток присоединён к верхнему диску, изменяя его положение, можно менять количество поступающей воды.

Картриджные смесители очень чувствительны к грязной жидкости, поэтому попадание посторонних частиц между пластинами приводит к протечке или поломке крана.

Особенности разных видов смесителей

На кухнях чаще и практичнее использовать традиционные краны, с одним или двумя рычагами. Среди общих деталей можно выделить корпус, излив, аэратор и прокладки для уплотнения. Остальные части значительно отличаются.

Двухвентильные краны

Такая техника классическая и сделана очень просто. Под маховиком, который крутится во время включения воды, есть кран-букса, что выполняет запорную функцию. В приборах, где для остановки и подачи воды надо крутить маховики ставятся буксы червячного типа. В их основе лежат вращающие движения, чем сильнее открутить вентиль, тем больше воды будет выходить через излив.

Есть буксы с керамическими панелями, с которыми в кране для подачи воды надо сделать только половину оборота. Во время открывания отверстия совпадают, вода течет через носик. Стоимость буксы невысокая, ее всегда можно найти в магазине сантехники и сделать замену.

Однорычажные виды

Однорычажный смеситель на кухне считается более модным и современным. С его помощью напор и температура регулируется только одним рычагом. Вода смешивается при помощи полого шарика или картриджа.

Используя шаровые приборы, обратите внимание, что в них будет 3 отверстия. 2 входных, куда поступает горячая и холодная вода, 1 выходное — нужно для слива в раковину

Сам механизм стоит на 2 резиновых «седлах», а при смещении рычага можно установить нужный напор и температуру воды. Фиксация проводится уплотнительной манжетой и гайкой для стопора.

Картриджные приборы работают по аналогии, но шарового механизма внутри нет. Внутренняя конструкция существенно отличается. В наличии есть 3 отверстия, как в первом случае, но внутри картриджа небольшие диски из керамики, при помощи которых настраивается регулировка подачи воды. Если течет такой прибор, то ремонт почти не отличается от шарового типа.

Замена прокладки

Выяснив главную причину протечки, можно прибегать к замене обветшавшей прокладки. Клапан или вентиль при крепко закрытом штоке станут пропускать воду. Усугубляет ситуацию избыточное приложение сил во время закрывания смесителя, что недопустимо. Такие явления можно наблюдать во время пользования кранами советских производителей, седла которых были плохо фрезерованы, в результате чего вентиль приходилось закручивать наиболее сильно.

Вначале следует осуществить перекрытие воды, приводящей в движение потоки к неисправному объекту сантехники. Перед проведением работ все же следует проверить, полностью ли проведено отключение. Прежняя прокладка снимается, и устанавливается новая. Если возникла такая ситуация, при которой в доме не оказалось этой запасной детали, не стоит начинать работу с полной замены всего крана. Этот небольшой и важный элемент можно сделать самим из любых материалов. В качестве такого сырья подойдет лоскуток кожи или резины.

Сначала берется старая прокладка, по ней вырезается аналогичное основание, с чуть большим диаметром. После вырезания оно вставляется в гнездо. Стоит отметить, что резиновый элемент неспособен тесно прилегать, поэтому хорошей плотности достичь будет трудно. Кожаная прокладка необходима в том случае, когда нарушается седельная кромка. Новая деталь обязана иметь толщину более 3,5 мм.

Новая деталь ставится так, чтобы она наиболее тесно соединялась с седлом. Тогда прибор сантехнического плана будет работать без шума.

Лучшей использованной резиной будет листовая, при отсутствии такой можно взять обычную обувную набойку. При этом нужно избегать излишне гибких пластмасс или пористых резин.

Все описанные методы смены прокладки связываются с починками холодного крана.

При постоянном движении горячей воды такие детали, постепенно разрушаясь, выходят из строя. Так, для горячих кранов можно воспользоваться автомобильными шинами, их поверхность является наиболее крепкой.

Чем хорош шаровый кран?

Ещё недавно альтернативы вентильному смесителю не было. И вот, с появлением однорычажного смесителя с шаровым переключателем, пользователи встали перед выбором: какой кран предпочесть? Оказалось, что именно шаровая конструкция пользуется повышенным спросом. Объясняется это замечательными эксплуатационными характеристиками этого типа смесителей.

Ещё одним несомненным преимуществом шарового смесителя является его современный и привлекательный внешний вид: он способен легко вписаться в любой интерьер

Использовать новый кран очень удобно. Вам не придется ничего крутить, чтобы установить необходимую температуру и напор воды. Достаточно просто поставить рычаг в нужное положение. Эта элементарная процедура со временем выполняется автоматически.

Те, кто давно отдаёт предпочтение именно такой конструкции, примерно знают, в каком положении должна находиться поворотная рукоятка, чтобы и напор, и температура воды были максимально комфортны для самых разных целей. Новичкам же полезно узнать, что водяной напор регулируется при движении ручки вверх-вниз, а температура – влево-вправо.

Шаровый смеситель очень функционален: его легко настроить на нужный вам напор и необходимую температуру одним движением руки

Кроме того, считается, что надежнее шарового смесителя не найти.

Самостоятельный ремонт вентильного крана

Вентильные краны можно назвать классикой водоснабжения. И, хоть их постепенно вытесняют новые конструкции, их все еще предостаточно. Их внутреннее строение за десятилетия не изменилось. Сменился лишь дизайн — стал более разнообразный и изысканный. Сегодня можно найти как самые обычные модели, так и очень экзотичные.

Строение вентильных кранов

Водоразборные краны этого типа до сих пор используются, так как они просты и надежны, служат не годами, а десятилетиями. Если вся «начинка» надлежащего качества, все что за это время может выйти из строя — это прокладки. Их замена — это и есть основной способ починить вентильный кран.

Замена резиновой прокладки

Если при полностью закрытом вентиле кран в кухне или в ванной продолжает капать, скорее всего, причина в потерявшей эластичность прокладке на клапане (смотрите фото в следующем пункте). Она перестала плотно прижиматься к седлу, из-за чего вода продолжает поступать и иногда кран не просто капает, а даже течет. Починить кран в этом случае — заменить прокладку. Для этого понадобится гаечный, а лучше — разводной ключ и набор прокладок.

Перед тем как починить капающий кран, отключаете подачу воды (можно полностью, можно только в этой ветке, если есть возможность). Далее нелишне удостовериться, что вода таки перекрыта. Вода не течет — начинаем ремонт. Понадобиться гаечный или разводной ключ. Им надо будет открутить корпус головки (верхнюю часть корпуса).

Лучше работать разводным ключом. Чтобы при операции не повредить поверхность, обмотайте ее мягкой тряпкой, а потом накладывайте ключ. Открутив головку, вынимаете вентиль. Теперь можно заменить прокладку или поставить новый клапан. Старый поддеваете чем-то острым — можно отверткой с плоской лопаткой, можно — шилом и т.д.

При выборе прокладки обратите внимание, что ее края должны быть скошенными примерно под 45°, иначе при работе водопровод будет шуметь. Если такой в вашем арсенале нет, можно край подровнять чем-то острым — ножом или ножницами. Замена прокладки в кране в картинках

Замена прокладки в кране в картинках

Если подходящей прокладки нет, ее можно вырезать из листа плотной резины (пористая не подходит). Толщина листа резины или прокладки — 3,5 мм, внутренний диаметр — чуть меньше диаметра штока, наружный не должен выступать. Не забывайте про скошенные под 45° края.

Установив прокладку, ставят вентиль на место, закручивают головку. Новые модели наличия подмотки на резьбе не требуют. Мало того, подмотка противопоказана — она может стать причиной появления трещины в корпусе. Если же ремонтируется старый кран времен СССР, на резьбу укладывают паклю, смазывают упаковочной пастой, затем закручивают. После этого можно понемногу включать воду.

Иногда с этой прокладкой на клапане происходит противоположная история — вода не течет или едва сочится. В этом случае прокладка слетела со штока и перекрыла поток воды. Сначала можно попробовать пару раз открыть/закрыть кран, а если не поможет — необходимо описанную выше операцию повторить, то есть починить кран заменив прокладку. Только не забудьте удалить старую, прилипшую к седлу.

Вода сочится из-под штока

Если вода капает из-под вентиля, скорее всего износились сальники. Починить кран с течью из-под штока можно двумя способами. Для начала можно попытаться сильнее закрутить корпус головки. Делают это снова-таки разводным ключом. Использовать плоскогубцы нежелательно, так как после них остаются следы. Затягивают головку насколько это возможно (только не переусердствуйте).

Строение вентильного крана

Если резьба затянута максимально, а вода продолжает сочиться, надо заменить прокладки на сальнике. Для этого сначала закручивают кран до предела, затем снова снимают головку крана, чем-то острым поддевают и удаляют оба резиновых кольца, заменяя их новыми.

Вода не перекрывается

Если прокладка поменяна, а вода не перекрывается, при вращении крана происходит срыв резьбы, необходимо шток менять — резьба на нем сносилась. Варианта тут два — заменить сам шток или полностью всю вентильную головку.

В седле может быть промоина

Если резьба не сношена, прокладка новая, но кран течет, осмотрите седло. В нем может появится промоина. Она образовывается постепенно — ее вымывает вода, подаваемая с высоким давлением. Если прокладка в каком-то месте прижимается неплотно, в этом месте и образуется раковина. Иногда вода подтачивает полностью всю окружность, образуя острые края, об которые быстро повреждается прокладка. Промоину и острый край нужно удалить. Берете обычную отвертку и проводя ею по краю притупляете острую кромку. Ту же операцию можно проделать при помощи натфиля или куска наждачной бумаги с мелким зерном. Главное добиться ровного (насколько это возможно) и неострого края.

Проблемы при эксплуатации

Даже качественные сантехнические приборы со временем выходят из строя. Срок служба смесителя зависит от материала, из которого он изготовлен, качества водопроводной воды и интенсивности использования. Наиболее распространёнными проблемами, возникающими при эксплуатации однорычажных моделей, являются:

  1. Трещины на корпусе прибора. Они возникают из-за низкого качества материала и ошибок при монтаже.
  2. Засорение аэратора. Причиной этой неисправности является низкое качество водопроводной воды.
  3. Износ резиновых прокладок. Уплотнители являются расходными материалами, они со временем истираются из-за высокой интенсивности использования прибора.

Лучший вариант для кухни и ванной — шарнирный кран

На современном рынке сантехники представлено довольно много разных смесителей, которые отличаются как по внешней, так и внутренней составляющей. В некоторые из них встроены температурные датчики и электросхемы, благодаря которым можно максимально точно выставить температуру воды, другие отличаются максимальной простотой. К последним можно смело отнести шарнирные краны, которые максимально просты в установке и обслуживании.

Профессиональный смеситель для кухни GROHE

Основное преимущество однорычажных смесителей заключается в отсутствии каких-либо металлических элементов внутри основного устройства (картриджа). Вместо них устанавливаются запчасти, выполненные из керамики. Они не подвергаются коррозии и не боятся прямого воздействия воды. Единственное, что может привести к их преждевременному разрушению – некачественная и неотфильтрованная вода. Несмотря на то что в картриджах, находящихся внутри смесителя, уже установлены примитивные фильтры, в некоторых регионах нашей страны они попросту бесполезны. Поэтому желательно заранее позаботиться об установке хотя бы локальной системы дополнительной фильтрации воды.

Еще одним плюсом однорычажных смесителей является их современный и минималистский дизайн. В поле зрение человека попадают лишь основные элементы, а подводка воды, основные механизмы тщательно скрыты от сторонних взглядов.

Люди останавливают свой выбор на данных смесителях не только из-за простоты конструкции или внешних характеристик, но и простого управления и экономичности. Не нужно каждый раз регулировать оптимальную температуру, достаточно один раз поставить рычаг в нужное положение.

Смесители для кухни BLANCO STEELART

Прежде чем перейти к основным причинам поломки, нужно рассмотреть из чего состоит стандартный представитель однорычажных смесителей:

  • рычаг, предназначенный для регулировки и подачи воды;
  • регулировочный шток, на который крепится непосредственно рычаг;
  • корпус, внутри которого располагается либо шарнирный клапан, либо пластиковый картридж с керамической начинкой;
  • кольцо юстировки, паровые и регулировочные манжеты.

Ремонт

Многие домашние мастера интересуются, как отремонтировать шаровой смеситель однорычажного типа, если он стал плохо работать. Опытные сантехники утверждают: если прибор пришел в негодность, в нем можно только целиком заменить картридж или прочистить его, а также заменить прокладки. Для этого нужно действовать следующим образом:

  • Сначала необходимо ограничить подачу холодной и горячей воды к смесителю, для этого нужно перекрыть шаровые краны на подводных трубах.
  • После этого с помощью отвертки следует снять декоративную накладку на поворотной ручке крана.

  • Затем следует отвинтить фиксирующий винт и гайку, которая представляет собой крышку корпуса прибора.
  • Далее уже можно откручивать гайку, которая фиксирует внутренний механизм смесителя в нужном положении.
  • В последнюю очередь нужно вынуть картридж или шаровой механизм, заменить его на новый, а затем осуществить сборку в обратном порядке.

Как определить причину протечек?

Чтобы выяснить, какая именно проблема уже возникла и почему капает кран, рассматривают источники протечки в следующих местах:

  • Течь появилась в нижней части корпуса крана, прикрепленного к мойке, или вентиля.
  • Вода начинает капать или течет тонкой струйкой из гусака при закрытом вентиле.
  • Влага просачивается в месте соединения корпуса и излива.
  • Вода не течет или имеет слабый напор при открытых ручках вентиля.
  • Подтекающий кран кухонной мойки имеет заметные повреждения, через которые просачивается жидкость.
  • Течь находится внизу в точке соединения с подводящими шлангами или трубами.

Для устранения проблем с протекающим или капающим краном необязательно его менять, большинство неисправностей можно устранить своими руками.

Стандартные кухонные двухвентильные смесители

Если водяной поток стал слишком слабым

Основные причины слабого потока при исправной работе смесителя – засорение фильтрующего аэратора, поломка картриджа или запорного вентиля, истирание прокладок. В первом случае выкручивают фильтр аэратора из излива, чистят его щеткой и промывают, для устранения других неисправностей необходима замена деталей.

Подтекает под мойкой

Если обнаружена протечка крана кухни под мойкой, вероятно потек подводящий водный шланг из-за повреждения или износилась прокладка в месте его подключения к корпусу.

В этом случае можно бежать в магазин за новым шлангом или уплотнителями. Ремонт состоит в замене всего шланга или уплотнительных резиновых колец на его выходном патрубке в точке подключения.

Протечка в точке соединения излива

Когда кухонный смеситель течет в месте соединения излива с корпусом, то у протекающего его основания произошло повреждение прокладок или они сильно изношены. Для устранения неисправности следует приобрести новые резиновые прокладки и заменить старые изношенные резиновые кольца на новый уплотнитель.

Течет гусак

Излив смесителя может протекать в случае повреждения его корпуса, основная причина такого дефекта – засорение фильтра на его выходе, в результате чего водный напор приводит к трещинам в металлической трубке. Если неисправность обнаружена в однорычажных моделях со встроенным в корпус неразборным отливом, придется полностью менять смеситель за исключением картриджа. В конструкции с двумя вентилями гусак можно легко снять и заменить новым.

Другие причины водных протечек

Иногда смеситель начинает плохо работать спустя некоторое время без особых причин, при этом не сразу понятно, что делать, если капает кран. Основной причиной такой неисправности является образование осадка известковых солей на сантехнических деталях.

В этом случае нужно разобрать и почистить кран, используя специальные средства бытовой химии для очистки санитарной техники от известкового налета.

Составные однорычажного крана

Ремонт однорычажного смесителя с поворотным изливом

На мойки в кухне или на ванную ставят смесители с поворотным краном-изливом. Периодически течь начинает из-под него. Запорный механизм в данном случае не виноват, просто прокладки потеряли эластичность или высохла смазка.

Ремонт однорычажного смесителя с подвижным изливом

В таком случае разбираете смеситель как описано выше, затем снимаете, потянув вверх излив. Убираете все старые прокладки. Если они прикипели, можно использовать плоскую отвертку или лезвие ножа. Вам надо их снять, но они все равно подлежат замене. По снятым прокладкам подбираете новые. Желательно чтобы они были из силикона. Силикон более эластичный, дольше сохраняет свои свойства, лучше переносит контакт с водой.

Новые прокладки смазываете сантехнической силиконовой смазкой, устанавливаете на место. Устанавливаете излив на место. Его надо хорошо придавить, чтобы он уперся в накидную гайку на корпусе смесителя. Далее — сборка всего остального механизма.

Монтаж крана

Основная масса собственников помещений прибегает к самостоятельной замене сантехнического оборудования. Нередко такие действия необходимо осуществить в процессе проведения ремонтных работ или при переезде на другое место жительства. Здесь можно наблюдать протечки воды из-под штока. Основанием для таких явлений будет сальниковая набивка, неплотно прилегающая к поверхности. Она требует замены или придания более крепкого основания.

Чтобы добиться максимально уплотнения, стоит подвернуть сальниковую втулку. Излишне острые и жесткие инструменты в виде плоскогубцев или пассатижей использовать не рекомендуется. Они могут испортить границы втулки. Чтобы добиться лучшей фиксации, используют гаечный или разводной ключ. Затягивая сальниковую втулку, нельзя допускать излишне сильного нажима, в противном случае произойдет порча резьбы, затем нужно будет полностью поменять кран.

После затягивания втулки до конца важно проследить за тем, чтобы протечек воды больше не было. Если все-таки это явление присутствует, необходимо перекрыть воду и поменять кран или втулку, можно добавить сальниковую набивку. Проводя ремонтные работы, касающиеся замены крана, необходимо добиваться полного перекрытия воды, что предотвратит затопление соседей

Проводя ремонтные работы, касающиеся замены крана, необходимо добиваться полного перекрытия воды, что предотвратит затопление соседей.

Затем следует вытащить втулку и накидную гайку, после этого, пользуясь удобным приспособлением в виде острого ножа или небольшой отвертки, нужно достать старый сальник и накрутить новый набивочный материал.

В таких целях следует использовать:

  • льняные нитки или тонкую бечеву;
  • волокна от мешковины;
  • резиновую трубку определенного сечения и габаритов.

Тонкие нитки накручивают в сторону перемещения часовой стрелки, осторожно наматывая витки. В целях улучшения набивки используемые нитки обрабатываются олифой природного основания. Следует проявить интерес к показателям высоты зафиксированной прослойки

Отдельные 2-3 витка должны быть свободными от набивания, тем самым удастся избежать срывания крана в момент его закручивания. Ликвидировать протечку воды можно путем уплотнения сальника. Здесь необходимо закрутить вентиль, затем отвернуть накидной гаечный элемент и обмотать основание любым пригодным для этого материалом. Как только накидная гайка будет зафиксирована, кран больше капать не будет. Подобные действия не гарантируют длительный результат, однако в качестве временной меры этот вариант совсем неплох

Следует проявить интерес к показателям высоты зафиксированной прослойки. Отдельные 2-3 витка должны быть свободными от набивания, тем самым удастся избежать срывания крана в момент его закручивания. Ликвидировать протечку воды можно путем уплотнения сальника. Здесь необходимо закрутить вентиль, затем отвернуть накидной гаечный элемент и обмотать основание любым пригодным для этого материалом. Как только накидная гайка будет зафиксирована, кран больше капать не будет. Подобные действия не гарантируют длительный результат, однако в качестве временной меры этот вариант совсем неплох.

Однорычажный или джойстиковый смеситель практически вытеснил из употребления в ванных и на кухнях двухвентильные краны или краны, встроенные в стены. Однорычажные краны просты в применении и ремонте, имеют длительный срок службы. Главное преимущество их конструкции в том, что в ней нет трущихся друг об друга металлических частей.

Заключение

Еще при покупке сантехнического устройства лучше отдать предпочтение более дорогому, но надежному изделию, не нуждающемуся в частых ремонтах и скорой замене

Важно внимательно ознакомиться с памяткой по эксплуатации прибора, при разборке и сборке изделия строго следовать прилагаемой инструкции
