Ремонт шуруповерта своими руками: обзор всех неисправностей

Неисправность АКБ шуруповерта и ее правильный ремонт

Если зарядный блок исправен, тогда неисправность скрывается в самом аккумуляторе. Однако не спешите разбирать батарею, так как для начала требуется убедиться, что причина неработоспособности инструмента именно в ней. Как ее проверить на работоспособность? Для этого есть два способа:

1. Подключить к клеммам батареи тестер, и измерить выходное напряжение. При реализации данного способа нужно изначально зарядить батарею, поставив ее заряжаться на 2-4 часа. Если показания на мультиметре будут ниже номинала устройства, то причина неработоспособности шуруповерта скрывается в поломке АКБ
2. Поставить в шуруповерт вторую батарею, и убедиться, что от нее инструмент запускается (обычно в комплекте шуруповерты имеют две никель-кадмиевые батареи)

Это интересно! По показаниям мультиметра можно предположить, что из строя вышла одна или несколько аккумуляторных банок.

Производители не рекомендуют заниматься самостоятельным ремонтом аккумуляторов, и тем более разбирать эти устройства. Именно поэтому, если занимаетесь разборкой устройства, то все действия являются небезопасными. Отзывы и практика доказывают, что отремонтировать аккумулятор шуруповерта не только можно, но еще и сделать это очень просто. Процесс ремонта шуруповертов своими руками выглядит следующим образом:

1. Разбираем батарею. Многие производители изготавливают АКБ из двух пластиковых оснований, которые соединяются шурупами. Однако некоторые производители делают устройства цельными или неразборными. Видео по разборке батареи шуруповерта ниже

https://youtube.com/watch?v=G3vHG3GaEEw%3F

1. После снятия верхней крышки увидим соответствующее количество бочонков (банок). Их количество зависит от номинала напряжения аккумулятора. Каждый бочонок выдает 1 Вольт напряжения. Для получения номинала 12В, 15В или других значений, все бочонки соединяются последовательно
2. Проверяем качество соединений (контакты). При наличии обрыва между бочонками можно считать, что неисправность найдена, однако такие поломки встречается редко. Чаще всего выходит из строя одна или несколько банок
3. Проверяется наличие напряжения на каждой банке, которое должно быть не ниже 0,9В-1В. Если все банки имеют напряжение 1В, а одна 0,8В и ниже, то причина неработоспособности инструмента именно в этом бочонке. Банки не подлежат ремонту, но их можно заменить, чтобы отремонтировать АКБ

Для замены банок выполняются такие действия:

1. При помощи паяльника отпаять бочонок, который имеет низкий показатель напряжения
2. Вместо него припаять аналогичного размера и параметра банку. При покупке новой банки нужно учитывать номинал и материал наполнения (никель-кадмий или литий-ион)
3. Собрать батарею, зарядить ее и проверить исправность работы

Это интересно! Если возникают трудности с поиском одной или нескольких банок для ремонта аккумулятора, то можно взять их со второй АКБ (если инструмент комплектуется двумя батареями), которая уже устарела, и также не работает. Перед тем, как выпаивать банку с устаревшей АКБ, нужно ее изначально зарядить. После этого следует разобрать АКБ, и найти исправный бочонок (который выдает напряжение не ниже 0,9В).

Процесс ремонта АКБ шуруповерта не сложный, но при его реализации не нужно забывать, что вы работаете с электрическим током, поэтому следует соблюдать технику безопасности, и работы проводить только в защитных средствах.

Из чего состоит шуруповерт или конструкция инструмента

При работе шуруповертом (в народе его называют «шуриком») возникают неисправности, которые можно разделить на ремонтируемые и неремонтируемые (требующие замены). К неремонтируемым поломкам, когда деталь нельзя отремонтировать, относится выход из строя двигателя, кнопки, редуктора, патрона и т.п., когда их невозможно отремонтировать, но при этом можно заменить. Прежде чем проводить ремонт шуруповерта своими руками, с чем справится любой владелец инструмента, нужно разобраться с его конструктивными особенностями.

К основным составным деталям любого аккумуляторного шуруповёрта относятся:

1. Электродвигатель — приводится в действие за счет автономного аккумулятора (9В, 12В, 15В и 24В). Сетевые приборы работают от сети 220В, поэтому они имеют большой запас мощности, и стоят в 2 раза дешевле портативных моделей
2. Редуктор — устройство, преобразующее большие обороты вала двигателя в более низкую скорость. Состоит из набора шестеренок (обычно из пластика, но встречаются модели из стали)
3. Кнопка пуска — деталь, отвечающая за подачу напряжения на вал двигателя, и приводит в движение якорь
4. Аккумулятор или сетевой провод. В портативных приборах применяются аккумуляторы двух типов — никель-кадмиевые и литий ионные. Если прибор сетевой, то его вес значительно меньше, но при этом для его применения, необходимо подключить вилку в розетку
5. Регулятор усилия — устройство, отвечающее за величину усилия, прилагаемого к шурупам, проделываемым отверстиям или полируемым поверхностям
6. Патроны — механизм, в котором закрепляются насадки для выполнения соответствующих действий. На шуруповертах обычно применяются быстрозажимные (бесключевые) патроны
7. Реверс — еще одна полезная опция, позволяющая менять направление вращения патрона. Это удобно при установке и снятии насадок в патрон прибора
8. Корпус — изготавливается из ударопрочного пластика, что делается не только с целью удешевления прибора, но и для повышения безопасности при работе инструментом

Это интересно! Каждый узел имеет соответствующее назначение, однако на выход из строя этих деталей влияет не только частота пользования инструментом, но еще и правильность применения прибора. К примеру, шуруповерт нельзя применять для сверления бетона, так как он не имеет ударную функцию. Если сверлить прибором отверстия в стене, то долго такой прибор не прослужит.

https://youtube.com/watch?v=PuPnUivwY4s%3F

Как отремонтировать аккумулятор шуруповерта

Шуруповерты, работающие от аккумулятора, также очень подвержены износу батареи. Это происходит с течением времени даже при правильном использовании. Если же не соблюдать правила эксплуатации, аккумулятор перестанет держать заряд очень быстро. И в данной ситуации есть два выхода: приобрести новую батарею или же попытаться провести ремонт аккумулятора шуруповерта Макита своими руками.

Второй вариант потребует затратить некоторое количество времени и сил, а также необходимо наличие специальных элементов.

Батарея шуруповерта представляет собой набор из некоторого количества специальных питательных банок, которые припаяна к контроллеру зарядки и составляют целостную структуру.

Соответствующие питательные элементы можно встретить в повербанках или лэптопах. Там также находятся такие банки в некотором количестве. В лэптопах обычно используется 6 банок, а в повербанках – 4. Но количество может быть иным и зависит от емкости аккумулятора.

Если у мастера имеются лишние элементы подобных литиевых батарей, то их можно использовать для починки аккумулятора шуруповерта.

Разборка аккумулятора

Прежде всего, необходима разборка батареи шуруповерта Макита. Для этого он отсоединяется от шуруповерта, а затем из него выкручиваются все винты. Корпус батареи открывается и можно будет увидеть конструкцию самого элемента. Там будут находиться 10 банок, спаянные между собой и припаянные к контроллеру питания.

Необходимо отсоединить банки от платы. Для этого используется бормашинка со специальной насадкой.

Отсоединение банок от платы

Используя бормашинку с дисковой насадкой, банки отпиливаются от платы. Последовательно убираются соединения каждого контакта с контроллером, а также элементы отсоединяются от общего каркаса.

Необходимо делать это довольно аккуратно, чтобы не повредить саму плату, но достаточно усиленно, для полного отсоединения.

Припайка новых банок

Сразу после освобождения каркаса и платы от старых элементов питания, к ним можно присоединять новые. Перед пайкой рекомендуется как следует зачистить поверхности на банках и на самой плате от остатков прошлой пайки. Это позволит добиться лучшего контакта на длительный срок.

Теперь все новые банки из других устройств помещаются в соответствующие места на каркасе и по очереди припаиваются к контроллеру питания. Рекомендуется делать это при помощи толстой насадки на паяльнике, так как припоя понадобится довольно много. Контакт должен быть очень надежным и иметь большую площадь соприкосновения.

После последовательной сборки рекомендуется завернуть всю конструкцию в специальную бумагу и поместить обратно в корпус. Затем аккумулятор вновь собирается и закрывается крышкой, которая крепится на винтах.

Перед использованием аккумулятор нужно подзарядить на специальной станции до полной емкости, а уже потом только подсоединять его к шуруповерту для проверки. Если все сделано правильно, батарея вновь станет работоспособной.

Банки для замены можно доставать из других аккумуляторов или же покупать отдельно. Стоимость на них довольно приличная, но все равно ручная замена обойдется гораздо дешевле покупки нового аккумулятора.

Использование в саду

Мы – часть природы. Как гармонично каждый из нас чувствует себя в саду, на даче или приусадебном участке. Ровно постриженный газон, прополотые грядки радуют наш взор. Вот только вручную достичь такого результата очень непросто. Ноющая спина, порезанные травой пальцы можно исключить из своей жизни, если применить изобретательность и с помощью примитивнейших инструментов сконструировать садовый триммер, или газонокосилку, как нам привычней этот инструмент называть.

Сделать такой триммер можно очень легко. Для этого нужно:

1. Шуруповерт с аккумулятором;
2. Диск для полировки кузова;
3. Два канцелярских лезвия;
4. Два шурупа.

Создание инструмента в буквальном смысле займет пару минут. На диск для полировки кузова прикручиваются шурупами два канцелярских лезвия. Только прикручиваются не жестко, а так, чтобы легко «болтались». Такой вариант соединения позволяет лезвиям не ламаться, а закладываться при соприкосновении с препятствием. Сам диск с уже прикрепленными лезвиями устанавливается в шуруповерт, естественно режущим инструментом вниз. Инструмент готов к работе!

Такой любительский триммер позволит косить траву в труднодоступных, узких местах, в междурядьях или там, где есть перегородки. Конечно же, несомненным «плюсом» является экономия времени и сил, которые вы затрачиваете на прополку вручную. Минусов видится только два – вам все-таки придется наклоняться и в такой позе срезать траву, а после этого собирать ее вручную.

Есть и своя специфика. С высокой травкой таким инструментом нужно «бороться» по-особому. Сначала срезать верхушку, а уж потом основание, так как длинная трава может запутываться на основании диска. Потом ее вручную требуется снимать.

Если батарея и зарядный блок исправны — но шуруповерт не работает

Если выяснилось, что зарядный блок и аккумулятор инструмента работают, то искать причину неисправности электрической части следует немного глубже. Для этого надо разобрать шуруповерт. Дальнейшие действия по выявлению поломок и их устранению следующие:

1. Измерить наличие напряжения, поступающего от аккумулятора к клеммам кнопки «Пуск». Если напряжение есть, значит, питание на кнопку поступает. Если напряжение отсутствует, значит, поврежден провод или нарушен контакт. Следуем по цепочке далее, чтобы отыскать неисправность
2. Проверьте пусковую кнопку. Для начала требуется снять батарею с инструмента — это нужно, чтобы проверить исправность кнопки. После извлечения батареи, следует закоротить контакты (соединить провода, которые идут от батареи к входным клеммам кнопки). К выходным контактам кнопки нужно подключить щупы мультиметра, и выставить прибор в режим измерения сопротивления. Чтобы измерить величину сопротивления, нужно нажать на кнопку инструмента. Если кнопка исправна, то показания прибора будут стремиться к нулевому значению. При ее неисправности показания прибора будут стремиться к бесконечности (обрыв)

Кнопку можно заменить или отремонтировать. Если деталь разборная, то можно разобрать ее, и почистить контакты. Очень часто причиной неисправности кнопок является подгорание контактов. Если их почистить при помощи наждачной бумаги, то устройство будет работать в прежнем режиме. Если кнопка неразборная или ее контакты сильно выгорели, то понадобится купить новую деталь. Ее цена не высокая, поэтому каждый может позволить купить ее, чтобы избежать ремонта.

Это интересно! Кнопка состоит не только из контактов, но и мелких пружинок, которые при малейшем неверном движении могут вылететь. Чтобы этого не произошло, нужно разбирать кнопку аккуратно и не спеша.

Дополнительная информация

Вышеописанный принцип запитки шуруповерта с севшим АКБ является далеко не единственным. В инструкции показан простейший метод. Как видно, наличие большого внешнего трансформатора портит всю эстетику и практичность инструмента, который по изначальной задумке должен быть мобильным и легким.

Сделать схему электропитания более профессиональной поможет специальная плата, основанная на микросхеме IR2157. Мастеру нужно будет только применить в плате намотку трансформатора, конденсатор и диодный мост, соответствующие параметрам конкретно взятого шуруповерта.

Благодаря компактным габаритам платы, ее получится аккуратно разместить в корпусе аккумуляторного блока. Ниже прилагается вспомогательный видеоролик, автор которого своими руками собирает плату на микросхеме IR2157, а также запитывает с ее помощью аккумуляторный шуруповерт.

Если у вас 6не выйдет своими руками собрать данную плату, то не беда. IR2157 можно приобрести на любом радиорынке. Останется только доработать трансформатор и диодным мост с конденсатором.

Самостоятельный ремонт кнопки: советы

Схема устройства редуктора аккумуляторного шуруповерта.

Ну а теперь перейдем непосредственно к процессу восстановления. Как правило, кнопку не так просто приобрести. Зачастую приходится делать предварительный заказ в сервисном центре, а затем ждать несколько недель, пока она прибудет. Именно поэтому ремонт кнопки шуруповерта своими руками актуален.

Сразу можно отметить, что провода, которые идут от кнопки, отпаивать нет необходимости. Они процессу сборки и разборки конструктивного элемента никак не помешают. Итак, шуруповерт разобран по той же самой технологии, которая была указана выше, а это означает, что кнопка находится в непосредственной близости, то есть с ней можно проводить различные ремонтные работы. Для начала стоит снять нажимной механизм. Делать это необходимо предельно аккуратно, чтобы основание не было повреждено.

Электрические компоненты шуруповерта.

Читать также: Как подключить светодиоды к блоку питания

Не стоит снимать прижимной механизм резким рывком. Лучше всего воспользоваться медленными вращательными движениями по часовой стрелке или против нее. Тут тоже все зависит от конкретной модели шуруповерта. Теперь можно переходить непосредственно к ремонту, точнее, к выявлению проблем, которые привели к неисправности.

На любом кнопочном изделии подобного рода имеется защитный механизм. Его нужно тоже снять. Для этого придется воспользоваться подручными инструментами, а именно плоской отверткой и ножом. Двигаясь по кругу, нужно освобождать защелки. Делается это предельно просто, поэтому не должно вызвать каких-либо проблем в работе. Теперь можно удалить кнопочную крышку, под которой находится механизм реверса. На самом деле сам элемент включения пока не виден. До него придется еще добираться.

Для этого необходимо взять в руки паяльник и канифоль. Она способствует разогреву места пайки, что приводит к разъединению деталей. В данном случае нужно разделить два отсека между собой. Сначала паяльник погружается в канифоль, а затем прислоняется к месту разъединения. В результате этих манипуляций механизм из единого целого разделяется на две части. Вот только теперь можно попробовать подобраться к выключателю. Для этого снимается с соответствующего отсека крышка. Теперь отсек включения шуруповерта становится полностью открытым человеческому взору.

Этапы разборки кнопки шуруповерта.

Далее, нужно аккуратно извлечь механизм со своего законного места, при этом придерживая возвратную пружину, устанавливаемую здесь в обязательном порядке. Теперь можно посмотреть внутрь. Каждый человек в этот момент невооруженным глазом способен увидеть, что все контактные площадки стерлись в процессе эксплуатации. Основной причиной тому чаще всего является низкое качество металла, который используется для создания этих площадок. В результате того, что материал разрушается, его пыль постепенно оседает между контактами. Это приводит к тому, что те поверхности, которые некогда являлись диэлектриками, становятся электрическими проводниками. В этом зачастую и кроется причина самопроизвольного включения электроинструмента.

Так как причина выявлена, соответственно, остается ее только устранить. Делается это достаточно просто. С помощью самых примитивных и простых материалов стоит удалить пыль с поверхности диэлектриков. Для этого можно использовать самую обыкновенную вату. Ее желательно предварительно смочить в спирту. Если данный метод не помогает удалить остатки пыли, то придется пустить в ход нож. С его помощью можно попытаться поскоблить контакты. Некоторые для этих целей применяют наждачную бумагу, но этого делать не рекомендуется, так как поверхностям контактов может быть нанесен непоправимый вред. То есть в данном случае получается, что ремонт становится не во благо, а сводит весь результат к отрицательному значению.

Особенности конструкции

Перед изучением неисправностей нужно узнать об устройстве этого оборудования, то есть о схеме шуруповерта.

Начать следует с кнопки активизации. Она исполняет сразу пару функций: запуск электропривода и регулирование скорости оборотов. При надавливании на кнопку происходит замыкание электроцепи. Устройство же, регулирующее обороты, находится на плане. Интенсивность работы определяется силой нажатия на указанную выше кнопку. От расположения ШИМ генератора зависит уровень создаваемого импульса. Если говорить простыми словами, то принцип получается следующим: чем сильнее мастер нажимает на данную кнопку, тем сильнее импульс и напряжение.

Переключение на реверс производится посредством изменения полярности клемм с помощью перекидных контактов, перебрасываемых посредством рукояти реверса.

Электрический двигатель. В таких устройствах, как правило, используются однофазные двигатели коллекторного типа. Они отличаются высоким уровнем надежности, простотой обслуживания и изготовления. В состав конструкции этого привода входит корпус с магнитами, щетки и якорь.

Редуктор. Предназначение данного элемента основывается на преобразовании оборотов двигателя в обороты патронного вала. Есть две разновидности редукторов, которые применяются для производства шуруповертов: классическая и планетарная. Первый вариант применяется в очень редких случаях, потому следует поговорить о планетарных изделиях. Итак, редуктор планетарного типа включает в себя следующие детали:

• солнечная шестеренка;
• кольцевая шестеренка;
• водило и сателлиты.

Вал якоря приводит в движение солнечную шестеренку, зубчики которой заставляют двигаться сателлиты, а они, в свою очередь, передают усилие на водило.

Регулятор усилия позволяет производить регулировку усилия, подаваемого на шуруп. Большинство современных шуруповертов обладают 16 регулировочными режимами. То есть они позволяют работать даже с крайне хрупкими материалами.

Патрон закрепляется на редукторном валу и обладает тремя кулачками, которые фиксируют элемент внутри него.

Устройство и принцип работы

Коробка передач представляет собой сложную механическую коробку передач, по которой ось силового агрегата двигателя передает крутящий момент на картридж.

В коробке есть две или три передачи.

Конструкция сборки «бытовой» двухрежимной отвертки включает в себя:

• Пластиковый корпус. Это небольшой барабан, который установлен на картридже. Сам корпус фиксируется, и вал картриджа вставляется в зажим на одной из передающих пластин;
• 2 или 3 передаточные пластины (несущая). Круглая металлическая пластина, на одной стороне каждой имеется 3 выступа для небольших зубчатых колес. С другой стороны, один из них имеет зажим под валом картриджа, а другой (или 2 других) имеет еще один так называемый. «Планетарный» редуктор, который вращает три маленькие шестерни;
• 6 или 9 небольших зубчатых колес (три: каждое может быть одинаковой или разной толщины) представляют собой так называемые «сателлитные» зубчатые колеса, которые установлены и свободно вращаются на выступах передающих пластин. Своими зубами они взаимодействуют с расположенным между ними солнечным зубчатым колесом и с зубчатым венцом, который расположен на внутренней поверхности корпуса;
• Зубчатый венец. Металлическое кольцо с зубцами внутри и небольшими выступами на одном из наружных колец. На этих выступах и шариковых подшипниках он размещен на внутренней поверхности корпуса.

Детали смазываются, собираются последовательно и устанавливаются внутри кольцевой шестерни, которая лежит внутри барабана корпуса (имеет уплотнение с углублениями для шариковых подшипников и выступов зубчатой ​​передачи). После этого поверхность открытых сателлитов закрывается металлической шайбой, в центре которой находится отверстие, в которое помещается вал двигателя с другим зубчатым колесом, установленным на нем.

Во время работы отвертки шестерня на валу двигателя вращает верхние сателлиты, и они, вращаясь вокруг своей оси и, соответственно, кольцевой передачи, передают движение следующему держателю. В зависимости от количества пластин и мелких зубчатых колес скорость будет пропорционально уменьшена.

Как видно из коробки передач устройства. Они подразделяются в зависимости от количества передаточных пластин на:

• Двухступенчатый.
• Три этапа. В этом случае в конструкцию добавляется еще одна пластина с «планетарным» редуктором и 3 сателлитами.

Другим показателем, по которому делятся редукторы, является материал, из которого изготовлены его детали.

При производстве спутниковых передач используются:

• Пластик. Такие конструкции относительно легче, но их надежность ниже, чем у металлического аналога;
• Металл. Они долговечны и при правильном уходе и смазке будут работать «как по маслу».

Как сделать генератор?

Шуруповёрт при небольших усовершенствованиях можно использовать, как генератор, причём больших усилий не понадобится:

• вначале снимают аккумулятор, на каждую клемму зажимами «крокодильчиками» присоединяют соответствующий провод и подключают к потребляющему устройству;
• перед подключением в обязательном порядке нужно с помощью мультиметра протестировать правильность полярности подключения;
• в патроне зажимают ключ-шестигранник, который используется, когда собирают мебель; к нему приделывают удобную ручку, так как вырабатывать ток придётся довольно долго;
• ток будет производиться, но напряжение будет настолько незначительным, что его будет достаточно только зарядить мобильный телефон, да для освещения небольшим светодиодным светильником малой мощности.

Ещё можно использовать энергию ветра – это уже будет называться ветрогенератором. Правда, недостаток такой схемы – также низкое напряжение.

Двигатель на шуруповерте и как он работает

Принцип работы коллекторного и бесколлекторного (бесщеточного) двигателя отличаются. Наиболее популярны на шуруповертах моторы коллекторного типа. Их преимущество в невысокой стоимости, а недостаток в наличии расходного элемента — это щетки. С течением времени при эксплуатации прибора происходит износ щеток, поэтому в один момент можно обнаружить, что мотор перестает работать. Часто такая поломка владельцем инструмента воспринимается, как сгорание обмотки ротора, однако достаточно заменить щетки или почистить (обычно медные), чтобы прибор возобновил свою работу. Графитовые или угольные щетки применяются на сетевых электроинструментах.

В коллекторном двигателе на обмотку ротора подается ток через щеточный узел. При протекании тока наводится электродвижущая сила, тем самым ротор из обмотки превращается в магнит. Вокруг ротора расположен статор в виде двух пластин из магнита. Противодействие двух магнитов (ротора и статора) способствуют возникновению силы отталкивания, что и приводит в итоге к тому, что ротор начинает вращаться. Силу вращения используют в полезных целях, чтобы привести в движение патрон инструмента с рабочими насадками. Так работают все коллекторные моторы, как сетевого, так и аккумуляторного типа. Отличие между ними лишь в том, что на сетевых приборах двигатель состоит из статора и ротора с обмотками.

Принцип работы бесколлекторного двигателя отличается тем, что вал соединяется со статором. Статор состоит из магнитов, и приводится в движение. Ротор при этом стоит на месте, и на него подается ток напрямую без щеток. В обмотке ротора наводится ЭДС, и теперь посредством силы противодействия происходит вращение подвижного элемента — статора. Бесщеточный мотор является более надежным и эффективным, так как в нем отсутствуют расходные элементы (щетки), а значит, он способен работать достаточно долго до момента перегорания обмотки. Есть у них недостаток — это высокая стоимость. Ниже схема, как работает бесколлекторный двигатель на шуруповерте.

Дороговизна бесколлекторных моторов шуруповертов заключается в сложности их устройства. Чтобы обеспечить вращение статора из магнитов, на обмотку ротора следует подключить не два, а три провода. Это необходимо для обеспечения фазосдвигающего эффекта, посредством которого наводится ЭДС. Для достижения такого эффекта применяются специальные устройства, обеспечивающие подачу напряжения со сдвигом фаз.

Это интересно! На патрон инструмента вращательный момент от вала электродвигателя передается посредством редукторного узла. Он позволяет уменьшить скорость и повысить силу момента.

https://youtube.com/watch?v=mv59vNMhQdo%3F

Сборка ручного походного электрогенератора и самодельного ветрогенератора

Из аккумуляторных моделей инструмента не составит особого труда сделать самодельный генератор, который будет выдавать электроэнергию при вращении рукой приделанной рукоятки. Такое приспособление пригодится в походных условиях. Чтобы сделать динамо-машину, не потребуется кардинальным образом модифицировать изделие. Все необходимое для создания походного генератора в конструкции устройства уже имеется, понадобятся только незначительные доработки.

С помощью созданного оборудования можно будет заряжать аккумуляторы 6 или 12 V.

Для переделки подойдет электроинструмент с рабочим напряжением от 18V и выше. Модификацию проводят следующим способом:

разбирают электрошуруповерт;

• аккуратно выпаивают электронную плату;
• ставят вместо батарей подходящий по параметрам (габаритам, техническим характеристикам) диодный мост внутрь аккумуляторного корпуса;

• изготавливают удобную ручку с рукояткой;
• конец без рукоятки закрепляют в патроне.

Итоговая конструкция после проделанных манипуляций будет иметь вид примерно как на фотографии ниже.

Диодный мост необходим, чтобы рукоятку электрогенератора можно было крутить в любом направлении. Вместо рукоятки можно вставить насадку с лопастями. Тогда получится простенький ветрогенератор.

Электрогенератор, работающий от силы ветра, также изготавливают другим способом, в виде флюгера. При этом с аккумуляторным устройством поступают так:

• разбирают шурупогайковерт;
• достают электромотор, отсоединив его контакты;
• снимают патрон с редуктором (роторную часть);

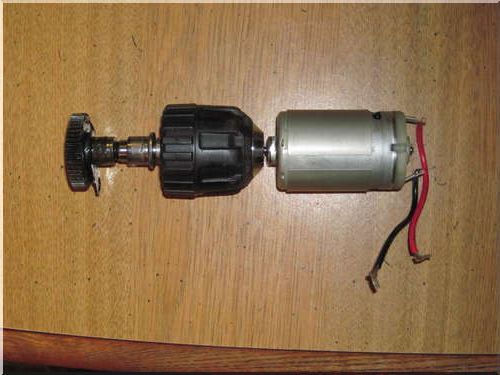

• в патрон вставляют вал электромотора, зажимая его;
• к шестерне редуктора болтами прикрепляют круглую металлическую пластину около 1 мм толщиной, которая послужит основой для фиксации лопастей изготовленных, например, из пластиковых труб;

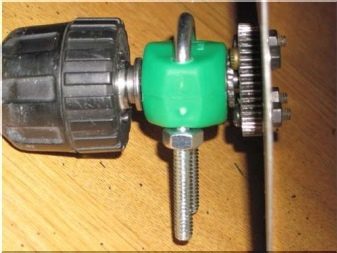

• зажим с хомутом одевают на вал между патроном и шестеренкой;

• вырезают из фанеры или тонкого металла прямоугольную основу;
• с помощью зажима с хомутом крепят к ней двигатель с патроном, просверлив под крепление отверстия в нужных местах;

• делают кожух для защиты ветрогенератора (от осадков, пыли и других непредвиденных воздействий), например, из-под кофейной банки;
• вставляют основание с двигателем и патроном внутрь, закрепляя элементы с помощью клея, а крышку — герметиком;

• делают лопасти, присоединяя их к круглой пластине агрегата;
• изготавливают флюгер;
• на один из его концов монтируют собранный генератор;

• подсоединяют проводки к выходам мотора;
• проверяют с помощью мультиметра выходное напряжение, вращая лопасти от руки.

Вариантов ветрогенераторов много. К опоре пристраивают даже весь шуруповерт, снабдив его насадкой с лопастями.

Циркулярная пила

Из б\у гайковерта можно сделать циркулярку. Для крепления будущего оборудования используется фанерный лист, в центральной части которого пропиливается отверстие по размерам шуруповерта. В верхней и нижней части основания инструмент крепится саморезами или хомутами.

Закрепить режущий элемент пилы можно при помощи болта M10X 50, на который надевается шайба и прокладка из резины. Режущая часть затягивается в верхней и нижней части станины.

Для создания боковушек циркулярной пилы используется фанерный лист размерами 11,5Х15 см. Они собираются при помощи саморезов. В центральной части станины прорезывается пропил (27Х40 см) для установки диска

Важно прочно закрепить пилы на станине дабы предотвратить ее люфт во время работы

Устройство шуруповерта

Все шуруповерты имеют практически одинаковую конструкцию. Для их изготовления используются следующие функциональные узлы:

• кнопки включения/отключения («Пуск»);
• широтно-импульсные регуляторы;
• электродвигатели;
• транзисторы;
• планетарные редукторы.

Прочный и эстетичный корпус позволяет надежно закрепить каждый компонент устройства. На нем расположена прорезиненная рукоятка, регулятор (кнопка управления) и разъем для подключения аккумуляторной батареи. Источник питания для шуруповертов — аккумуляторная батарея с различной мощностью в пределах от 9 до 18 В. При этом у шуруповертов, работающих от сети в 220 В, аккумулятор отсутствует.

Электродвигатель. Является основным элементом устройства. В данном инструменте, как правило, применяют однофазные коллекторные двигатели постоянного тока. Они характеризуются надежностью, простотой производства и обслуживания. Конструкция такого двигателя следующая: корпус, на котором расположены магниты, якорь и щетки.

Работа электрического двигателя осуществляется за счет постоянного тока, который поступает от электросети или аккумулятора. Двигатель имеет цилиндрическую форму, в нем расположен якорь, состоящий из щеток и магнитов. Данная электрическая схема предусматривает перенаправление питающих потоков напряжения на узел со щетками. Изменяя питаемую полярность, напряжение способствует реверсивному движению мотора.

Кнопка «Пуск». Посредством данной клавиши выполняется запуск шуруповерта. Она необходима для включения цепочки питания в электрическом двигателе. При нажатии на кнопку, цепь питания в двигателе начинает замыкаться контактами, что приводит к возникновению максимальной мощности. Благодаря ней также контролируется частота оборотов для подбора оптимальной скорости вращения. Более мощное нажатие позволяет увеличивать количество оборотов. То есть, при более интенсивном нажатии, увеличивается число оборотов двигателя, а при сниженном нажатии мощность ослабевает.

Реверс. Функция переключателя реверса заключается в осуществлении операций смены вращения двигателей шуруповертов. Удобство этого функционала заключается в возможности не то только закручивать шурупы, но и выкручивать их.

Регулятор усилий. позволяет устанавливать значение с какой скоростью должна выполняться затяжка шурупов. Актуальные модели предусматривают 16-ступенчатую регулируемую градацию, позволяющую максимально точно и удобно определять затяжную скорость, которая необходима при работе с различными материалами.

Планетарный редуктор. Также относят к важным элементам электроинструмента. Они преобразовывают движения от высокочастотных колебаний электродвигательных валов в низкие частоты на патронных валах.  Зачастую для изготовления подобных деталей используется износоустойчивый металл или пластик. У многих шуруповертов присутствуют в наличии двухскоростные редукторы. Так, например, чтобы закрутить саморез необходимо использовать первую скорость. Для сверления древесного, пластмассового или металлического основания следуют использовать вторую скорость.

Стоит отметить, что для изготовления шуруповертов используются планетарные и классические виды редукторов. Последние достаточно редко применяются, в связи с этим особое значение стоит уделить именно планетарному типу. Составные части планетарного редуктора:

• кольцевая шестерня;
• солнечная шестерня, которая крепится на вал двигателя;
• сателлиты и водило (их число определятся количеством ступеней: могут быть 2-х и 3-х ступенчатые).

По принципу действия данный функциональный элемент достаточно прост. Работа солнечной шестерни осуществляется за счет того, что вал якоря приводит ее в движение. Посредством зубьев шестерни начинают вращаться сателлиты, передающие импульс водилу. Двухступенчатые редуктора валов патрона соединяются со вторым водилом, при трехступенчатых передачах – с третьим.

Патрон. Крепление данного элемента осуществляется к разъему выходного вала редуктора. Он оснащен тремя прижимными кулачками, позволяющими эффективно удерживать деталь.
