Ремонт светодиодных ламп своими руками: пособие домашнему мастеру

Что делать, если светодиодный светильник сломался

В наши дни на полках магазинов присутствует огромное количество осветительного оборудования, сделанного с использованием диодов. Стоимость стала доступной, более того – много дешевых вариантов. При всех своих плюсах они ненадежны и выходят из строя очень часто, особенно если есть скачки сетевого напряжения и перебои с подачей электричества.

Часто неисправные детали помогает найти простой визуальный осмотр.

После поломки в первую очередь проверьте оборудование. Если на нем есть следы плавления, скорее всего отремонтировать его не удастся. Также не подлежат восстановлению изделия с физическими повреждениями. Если их уронили или разбили, то проще выбросить светильник, чем чинить его

Важно выключить лампу или люстру при первых признаках нарушения работы, в этом случае вероятность удачного ремонта в разы выше

Можно ли отремонтировать в домашних условиях

Ремонт LED светильников и ламп – работа несложная, если разобраться в особенностях конструкции. Процесс упрощается тем, что устройство у всех разновидностей одинаковое, они состоят из одних и тех же составных частей:

1. Корпус светильника. Несущая часть конструкции, в которой находятся все основные части. Может быть разных форм и размеров, все зависит от модели. Изготавливается чаще всего из пластика, но может быть и металлическим. Если говорить о лампочках, то там есть цоколь из керамики, термостойкого пластика или металла. Типы цоколей бывают разные, все зависит от стандарта.
2. Драйвер. Основной рабочий блок, который отвечает за питание, компенсирует скачки напряжения и преобразует переменный ток в постоянный, подавая его на светодиоды. Есть два варианта – конденсаторные, которые дешевле и используются в бюджетных моделях, и электронные, они надежнее, но дороже. Оборудование рассчитано на температуры от -40 до +70оС, имеет хороший КПД, но при этом является самой уязвимой частью конструкции.
3. Монтажная плата. На ней расположены светодиоды и другие необходимые рабочие узлы. Чаще всего ее изготавливают из алюминия – прочного материала, хорошо отводящего излишки тепла.
4. Диоды дают световой поток. Чем больше их установлено на плате, тем ярче светильник или лампочка. Чаще всего встречаются СОВ и SMD-чипы.
5. От драйвера к лампочкам идут провода, они могут быть припаяны или подключены клеммами. В зависимости от марки светильника и доступных ему функций к одной лампочке может подходить от 1 до 12 жил.
6. Если люстра с дистанционным управлением, в ней будет антенна, блок управления, регулятор напряжения и модули, отвечающие за автоматическую настройку оборудования.

Типичная конструкция светодиодного светильника с пультом управления.

Комплектация может отличаться. Например, в дешевых лампах ставят бестрансформаторные источники питания конденсаторного типа. Они служат ограничителем тока и напряжения. В идеале лучше найти инструкцию со схемой светильника, обычно она есть на упаковке или листке-вкладыше.

Как разобрать лампу

Конкретный способ зависит от модели и марки светодиодной лампы, журнал «Мисс Чистота» предлагает ознакомиться с типовыми подходами.

Лампы с цоколем e27 и e14

Если светорассеиватель выполнен из пластика, то процедура не занимает много времени:

Снять светорассеиватель. В случае фиксации шипом — слегка сжать и отделить от корпуса

Если деталь держится силиконовым герметиком (в более дешёвых моделях, в том числе Ecola) — провести скальпелем или канцелярским ножом, подрезая пасту, затем убрать купол.
Отпаять, нагрев паяльником, два провода в центре платформы с диодами.
Открепить винты либо подрезать силиконовый слой по окружности платформы.
Перевернуть лампочку на бок, поддеть ножом заглушку на конце цоколя, вынуть и отложить её.
Отогнуть показавшийся провод.
Аккуратно потянуть или поддеть ножом и осторожно поднять платформу с диодами. Во многих моделях она слита с радиатором

В других случаях нужно сначала вынуть платформу, а затем поднять радиатор.
Вытянуть или отрезать (первый вариант предпочтителен) провод, заведённый под корпус.
Извлечь плату с драйвером и конденсаторами.

Чтобы усилить яркость светодиодной лампы, можно попробовать заменить диодную платформу, припаяв провода к пучку диодных лент

При этом важно смазать дно платформы термопастой, а конденсаторы заменить на более ёмкие. Однако ленты, вставленные в пластиковый светорассеиватель, будут его неизбежно перегревать, так что прослужит такая лампа, скорее всего, недолго

Плюс этого метода в том, что отрезки ленты подключаются параллельно, и если одна из них перегорит, остальные продолжат работать.

Лампы с цоколем g13

Главное отличие этих устройств — прямое, а не круговое расположение диодов, в остальном конструкция того же типа. Чтобы разобрать её, нужно:

1. Освободить винты либо аккуратно прогреть торцевую заглушку (и силиконовый слой под ней).
2. Снять колпачок с контактами, не разрывая провода.
3. Если светорассеиватель самостоятельная деталь и крепится на алюминиевой базе, вытянуть его и снять. Если крепление монолитное, то нужно аналогично первому снять второй торцевой контакт.
4. Отпаять провода от контактов.
5. Вынуть площадку с диодами. Обычно на ней снизу крепятся драйвер и конденсаторы.

Все описанные способы подходят для случаев с пластиковыми светорассеивателями. На рынке всё ещё встречаются светодиодные лампочки со стеклянными корпусами. К сожалению, любая попытка разобрать такую конструкцию почти гарантированно приведёт к поломке: стекло расколется. Чинить подобные устройства опасно, легко порезаться. Поэтому имеет смысл либо заменить их новой лампой, либо попытаться найти пластиковый светорассеиватель и поставить на старый корпус.

Рекомендуем: Как правильно клеить обои и что нового в технологии оклейки стен?

Простейшая схема устройства светодиодной лампы 220 В

Если упростить такую систему, то получим схему драйвера светодиодной лампы 220 В, в который включены два гасящих резистора, которые стабилизируют напряжение. Светодиоды подключены разнонаправленно, что защищает от обратного напряжения. Частота мерцания возрастает в 2 раза – с 50 до 100 Гц.

Простейшая схема драйвера для светодиодов: разобраться можно и без профессиональных навыков

Питание в такой схеме поступает через ограничительный конденсатор на выпрямитель (диодный мост), и только после на элементы. Упрощаем систему. Меняем один световой диод на выпрямительный. Лампа работает, но частота тока, вместо возрастания, понижается в 2 раза и становится равна 25 Гц, что приводит к чувствительномумерцанию осветительного прибора. Это вредно для зрения, ухудшает  состояние здоровья, повышает утомляемость и становится причиной головных болей.

Средняя стоимость светодиодных ламп на российских прилавках

Марка	Мощность, Вт	Цветовая температура, К	Стоимость, руб.
DEWATT	6	2700	80
DEWATT	9	4200	90
КОСМОС	9	4200	100
ОНЛАЙТ	10	2700	90
REV	3	4000	120
GENILED	5	2700	500

Однако встречаются светодиодные лампы и по совершенно другой стоимости. К примеру, GENILED СДЛ-КС 80W 07077, мощностью 80 Вт и цветовой температурой 4700К. Ее стоимость может удивить. Она равна 10 200 руб.

Самая большая из ряда и есть GENILED СДЛ-КС 80W 07077

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

1. Со стабилизацией тока.
2. Со стабилизацией напряжения.
3. Без стабилизации.

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

Схема лампы LED-А60 на полноценном драйвере

Сетевое напряжение через предохранитель F подается на диодный мост  VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

Схема блока питания для светодиодной лампы

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

Драйвер без стабилизации

Драйвер, собранный по этой схеме, — чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

Простейший драйвер светодиодной лампы 220 В

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

Что потребуется для починки светодиодной лампочки

Ничего сверхъестественного из инструментов приобретать не придется. В каждой семье обычно есть паяльник, желательно, чтобы он был с тонким жалом. Вместе с ним обычно имеется припой и канифоль (либо флюс, содержащий припой), либо кислота для пайки. Также будут нужны и пинцеты — без них никуда.

Кроме этого, для комфортного проведения работ, желательно иметь держатель (третья рука), либо помощника, который придержит плату со светодиодами. Для быстрого разогрева платы со светодиодами мы рекомендуем использовать компактную газовую горелку. Она позволит быстро отпаять перегоревший светодиод и мгновенно припаять на его место старый. Купить газовую горелку можно в любом магазине табака и стоимость составляет около 350 рублей. Но, если вы не намерены сильно тратиться, подойдет и турбозажигалка.

Но главным компонентом нашего ремонтного набора является еще одна вышедшая из строя светодиодная лампа, желательно такого же типа. Именно она послужит донором запчастей для ремонтируемой лампочки. Т.к. обычно перегорает лишь 1 светодиод, то 7 других пригодятся вам для ремонта выходящих из строя устройств.

И да, после того, как вы почините лампочку, потребуется приклеить на прежнее место ее плафон, а значит нужно запастиcь и супер-клеем (или аналогичным прозрачным клеем для пластика).

Выполняем ремонт светодиодной лампы, схемы, видео

19 Май — Светодиодные лампы

Самый простой тип самодельных ламп обычно основан на старых лампах со стандартным цоколем и массивом, включающим несколько десятков, а иногда и сотен круглой формы белых светодиодов. Такие лампы являются самыми простыми и наиболее легко изготавливаются в домашних условиях. Сейчас вы ознакомитесь с ремонтом светодиодной лампы, но на сайте есть и много других полезных статей об устройстве и разновидностях данных ламп.

Как отремонтировать светодиодную лампу

Итак, если в отличие от покупных ламп, которые являются не ремонтопригодными, светодиодная лампа, сделанная своими руками может даже в случае поломки получить вторую путевку в жизнь. Если ваша самодельная лампочка перегорела, то не торопитесь ее выбрасывать. Давайте попробуем ее починить. Ремонт таких ламп для начала необходимо разделить на две части: ремонт светоизлучающих элементов и блока питания. Светодиоды не подключаются к сети 220 В напрямую, а получают ток через стабилизатор тока, который является понижающим электронным трансформатором. С его проверки и следует начинать ремонт. Такие стабилизаторы позволяют обеспечить на выходе постоянную величину напряжения в 5-20 В, а также ток не выше 0,1 А.

изучаем устройство светодиодной лампы перед ремонтом

Ремонт блока питания светодиодной лампы

Такой блок питания обычно страдает от сгоревшего конденсатора на 1мкф 400В, служащего балластным резистором. Проводить проверку его работоспособности измерителями емкости не имеет смысла, так как дефект (утечка) может проявляться только в случае сетевого напряжения в 220 В, в результате чего самым оптимальным вариантом будет его замена. Диоды, расположенные в выпрямителе иногда тоже сгорают, хотя намного более реже, однако, среди них можно найти неисправный при помощи тестера.

Иногда могут выходить из строя полуваттные токоограничительные низкоомные резисторы. В этом случае может помочь омметр. Цветные полоски, нарисованные на корпусах резисторов, указывают их сопротивление.

Поиск сгоревшего светодиода

В том случае, если источник питания является исправным, то следует приступить к проверке самих светодиодов. Для этого можно использовать батарейку на 9В и, используя резистор с сопротивлением 1 кОм, проверить все светодиоды один за другим. После обнаружения неисправного светодиода следует просто замкнуть его выходы.

Обычно в самодельных светодиодных лампах элементы соединяются цепочкой, как в гирлянде, в результате чего даже, если замкнуть один из них, другие будут продолжать светиться, возможно, даже немного ярче.

После окончания ремонта лампы необходимо собрать её обратно в корпус, после чего закрутить в патрон.

Как отремонтировать светодиодную лампу своими руками

Несмотря на то, что производитель заявляет о сроке службы светодиодных ламп более 10 лет, они зачастую выходят из строя намного раньше. Но не стоит ее выбрасывать, попробуйте отремонтировать своими руками. Для примера возьмем самую простую LED лампу, состоящую из стандартного цоколя и определенного количества светодиодов. Ремонт начинается с проверки бестрансформаторного выпрямителя. Выдающее им напряжение должно находиться в пределах от 5 до 20 Вольт, а ток – не более 0,1 Ампера.

1. Замена конденсатора. Самая распространенная причина поломки – перегорел дешевый китайский конденсатор, к примеру, на 1 мкф 400 В, а иногда встречаются на 250 В. Самый прострой выход из данной ситуации – заменить его новым конденсатором, к тому же это дешевая деталь стоимостью 4-5 рублей.

замена конденсатора на светодиодной лампе

2. Замена драйвера. Второй вид ремонта светодиодной лампы заключается в замене драйвера. Чтобы знать, какой драйвер подойдет для вашей лампы, ознакомьтесь с таблицей ниже.

Ремонт драйвера

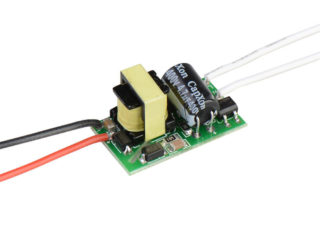

Драйвер светодиода

Если сломался преобразователь, его нужно сначала извлечь из корпуса и закрепить в держателе. Проводки отсоединяются паяльником, предварительно их нужно промаркировать или сфотографировать, чтобы не перепутать при сборке. После этого проверяется работоспособность всех деталей, которые размещены на плате.

Если сгорела микросхема, она отделяется полностью. Изделие захватывается пинцетом, проводится нагрев места спайки с обратной стороны платы. Когда олово расплавится, клеммы микросхемы легко выходят из отверстий. Замена производится в обратной последовательности. Если припоя недостаточно, он добавляется паяльником. Делать это нужно аккуратно, чтобы не зацепить соседние перемычки. Чтобы этого не допустить, поверхность платы около спайки покрывается термостойким лаком.

Когда драйвер состоит из цепи резисторов, конденсаторов и выпрямителей, сначала нужно провести внешний осмотр платы. О неисправности свидетельствуют почернения на деталях или их вздутие. Если таких признаков нет, придется выпаивать и проверять каждый элемент. Делать это нужно поочередно, чтобы по ошибке не нарушить цепь. Лучше сразу после диагностики вставлять исправный элемент обратно и припаивать.

Другим решением проблемы является закупка нескольких драйверов, характеристики которых соответствуют диодному мосту. Чтобы их заменить, нужно перепаять 4 соединительных проводка, после чего поставить колпак на место.

Устройство светодиодной лампы

Устройство светодиодного светильника является типичным. Внутри расположен драйвер, который представляет собой своеобразную плату печатного формата с установленными различными радиоэлементами. Работа приспособления предполагает питание с контактом патрона, которое передается на выводы цоколя. К цоколю в обязательном порядке подходят два провода, через которые осуществляется процесс подачи напряжения на драйвер. А вот уже драйвер осуществляет процесс подачи постоянного тока на плату, на которой и находятся светодиоды.

Сам драйвер – это специализированный блок электронный, который также можно назвать генератором тока. Именно благодаря драйверу осуществляется процесс преобразования подающего напряжения в ток, который необходим для стабильного свечения диодов.

Советы по выбору и подключению

Выбирая светодиодную лампочку стоит учитывать не только мощность, но и вырабатываемый световой поток. Характеристики можно найти на упаковке. К примеру, лампа мощностью 60 Вт излучает поток 800 Лм, а на 100 Вт – 1600 Лм. Также рекомендуется учесть следующее:

• цвет освещения. Перед покупкой определитесь, какая лампа нужна, с теплым или холодным оттенком. Лампочка накаливания имеет характеристики 2700-2800 К (теплые тона). Свечение с показателями 4000 К имеет белый цвет. Для дома рекомендуется подбирать теплые тона, так как они подчеркнут домашний уют;
• частота включения и выключения. Частое включение может повлиять на срок службы лампочки. Она может перегореть из-за некачественной электронной схемы. Светодиодную лампу не стоит устанавливать в комнаты, в которых свет будет часто включаться и выключаться. Например, если нужна лампочка для санузла, стоит приобрести дорогую модель, так как дешевый аналог перегорит достаточно быстро;
• совместимость с диммером. Диммер – это регулятор интенсивности света. Далеко не все лампы совместимы с этим устройством.

Температура свечения LED-лампочки.

Перед покупкой лампочки её нужно внимательно осмотреть и проверить на наличие видимых дефектов

Обратите внимание не радиатор, он не должен быть наборным. От этого зависит срок службы изделия

Если он будет покрыт термопластиком, это лучший из вариантов. В момент включения лампа не должна мерцать. Если глазу это незаметно, на неё следует посмотреть через камеру телефона. Мерцающую лампочку покупать не стоит.

Как разобрать светодиодный модуль?

Чтобы отремонтировать вышедшую из строя лампу, нужно предварительно демонтировать ее. Особые сложности при выполнении процедуры отсутствуют

Но, чтобы избежать проблем, нужно соблюдать осторожность и проявить сноровку

Некоторые компоненты лампы не поддаются ремонту, поэтому на этапе разборки нужно аккуратно обращаться с ними. Особого внимания требует монтажная печатная плата.

Способ 1: откручивание

Являясь хрупким прибором, лампа может выйти из строя при неправильной разборке. Чтобы не допустить этого, нужно следовать инструкции и соблюдать некоторые правила.

Для демонтажа рассеивающего купола необходимо взять изделие двумя руками за края и постепенными движениями отделить верхнюю часть от корпуса. Задача решается без больших сложностей, т.к. соединяющий герметический слой обладает минимальной толщиной.

Дальше понадобится выполнить самую сложную часть работы – провести отделение пластины от корпуса. Задача решается с помощью демонтажа болтов, фиксирующих конструкцию. Головки этих крепежных элементов крайне крошечные, поэтому для откручивания нужно применить специальные прецизионные отвертки.

После этого следует отделить пластину от радиатора с помощью острого плоского предмета

В его качестве можно использовать ювелирный пинцет, который позволяет осторожно поддеть край плиты, а затем изъять ее целиком

Способ 2: нагревание феном

Следующий вариант подразумевает использование фена для нагревания корпуса лампы. Он может стать востребованным при разборке приборов с толстым стеклом, которые нельзя демонтировать отверткой.

После тепловой обработки LED-модуль легко достается из основы. Под воздействием горячего воздуха компоненты расширяются, а клей становится эластичным. В результате изделие распадается на несколько частей.

При отсутствии фена можно применить другой метод. Он заключается в использовании растворителя, шила и медицинского шприца с иглой

Шило осторожно проводится вдоль кромки, а затем с помощью шприца подается растворитель. Через несколько минут герметик становится податливым и купол откручивается без дополнительных усилий

Другие манипуляции проводятся по такой же инструкции, как и в предыдущем способе.

Ремонт светодиодных ламп своими руками: пошаговая инструкция

Рассмотрим на примере простой ремонт светодиодной лампы:

Иллюстрация	Выполняемое действие

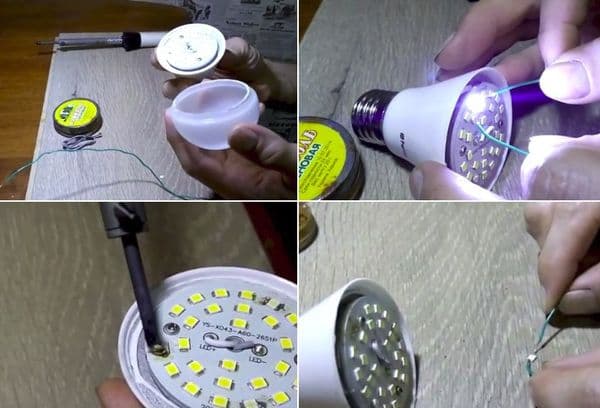

	Сняв крышку рассеивателя внимательно осматриваем светодиоды. Если замечена подобная черная точка – элемент перегорел.
	LED-элементы можно выпаивать из ленты, но удобнее их приобрести отдельно. Продаются они так. Размер светового диода может отличаться, но по характеристикам должен подходить.
	Выпаиваем сгоревший элемент, зачищаем контакты и наносим специальную пасту. Элемент приклеивается к ней, в результате чего пайка производится легче.
	Сточенный уголок элемента показывает, где находится минусовая клемма. Если перепутать полярность, лампочка работать не будет.
	Прогреваем световой диод паяльным (или промышленным) феном и немного поджимаем пинцетом.
	Остается лишь проверить световой прибор. В нашем случае проверка производится без рассеивателя. С ним это делать не стоит, т.к. опасно.

Как можно понять, ремонт светодиодной лампы 220 В своими руками не так уж и сложен. При отсутствии новых деталей можно воспользоваться сгоревшими лампочками, выпаяв элементы из них. Из 2-3 старых собирается один рабочий световой прибор.

Как подобрать драйвер (блок питания) для светодиодов

Полезные ссылки:

• Комплектующие для сборки самодельных фитоламп
• Фото и видео примеры самодельных фитоламп для растений

У каждого диода, в свою очередь, в описании указано падение напряжения при разных токах. Например, для красного диода 660 нм при токе 600 мА оно составит 2,5 В:

Количество диодов, которое можно подключить на драйвер, суммарным падением напряжения должно укладываться в пределы выходного напряжения драйвера. То есть на драйвер 50Вт 600 мА с выходным напряжением 60-83 В можно подключить от 24 до 33 красных диодов 660 нм. (То есть 2,5*24 = 60, 2,5*33 = 82,5).

Другой пример: Хотим собрать биколорную лампу красный + синий. Выбрали соотношение красного к синему 3:1 и хотим рассчитать, какой драйвер нужно взять для 42 красных и 14 синих диодов. Считаем: 42*2,5 + 14*3,5 = 154 В. Значит, нам потребуется два драйвера 50 Вт 600 мА, на каждый будет приходиться 21 красных и 7 синих диодов, суммарное падение напряжения на каждом получится по 77 В, что попадает в его выходное напряжение.

Теперь несколько важных пояснений:

1) Не стоит искать драйвер мощностью более 50 Вт: они есть, но они менее эффективны, чем аналогичный набор драйверов меньшей мощности. Более того, они будут сильно греться, что потребует от Вас дополнительных расходов на более мощное охлаждение. Кроме тго, драйвера мощностью более 50Вт как правило сильно дороже, например драйвер на 100Вт может быть дороже чем 2 драйвера по 50Вт. Поэтому гнаться за ними не стоит. Да и надежнее когда цепи светодиодов разделены на секции, если вдруг что-то перегорит — то сгорит не все а только чать. Поэтому выгодно разделять на несколько драйверов, а не стремиться все повесить на один. Вывод: 50Вт — оптимальный вариант, не больше.

2) Ток у драйверов бывает разный: 300 мА, 600 мА, 750 мА — это ходовые. Других вариантов довольно много. По большому счету, более эффективным с точки зрения КПД на 1 Вт будет использование драйвера на 300 мА, также он не будет сильно нагружать светодиоды, и они будут меньше греться и дольше прослужат. Но главный минус таких драйверов, что диоды будут работать «вполсилы», и поэтому их потребуется примерно в два раза больше, чем для аналога с 600 мА. Драйвер с током 750 мА будет питать диоды на пределе возможностей, поэтому диоды будут очень сильно греться, и им потребуется очень мощное, хорошо продуманное охлаждение. Но даже несмотря на это, они в любом случае деградируют от перегрева раньше среднего срока «жизни» светодиодных ламп работающих например на 500-600 мА токе. Поэтому мы рекомендуем использовать драйверы с током 600 мА. Они получаются самым оптимальным решением с точки зрения соотношения цена-эффективность-срок службы.

3) Мощность диодов указывается номинальная, то есть максимально возможная. Но на максимум они никогда не запитываются (почему — см. п.2). Реальную мощность диода рассчитать очень просто: необходимо ток используемого драйвера умножить на падение напряжения диода. Например, при подключении драйвера на 600 mA к красному диоду 660 нм мы получим реальное напряжение на диоде: 0,6(А) * 2,5(В) = 1,5 Вт.

Ремонт светодиодных ламп своими руками: устройство и принцип работы

Прежде чем решить, как разобрать светодиодную лампу, нужно разобраться с ее устройством. Конструкция данного источника освещения не сложна: светофильтр, плата питания и корпус с цоколем.

На схеме изображено подобное устройство конструкции

В дешевых изделиях часто используются конденсаторы, которые призваны ограничивать напряжение и ток. В лампочке присутствует 50-60 светодиодов, которые представляют собой последовательную цепь. Они образуют светоизлучающий элемент.

Принцип работы изделий похож с функционированием полупроводниковых диодов. При этом ток от анода к катоду перемещается только прямо. Что способствует возникновению потоков света в светодиодах. Детали обладают незначительной мощностью, поэтому лампы производятся со множеством светодиодов. Чтобы убрать неприятные ощущения от производимых лучей используется люминофор, который устраняет этот недочет. Прибор устраняет нагрев от точечных светильников, так как световые потоки снижаются при потерях тепла.

Как работает конструкция можно увидеть на представленной схеме

Драйвер в конструкции используется для подачи напряжения к диодным группам. Они применяется в качестве преобразователя. Диодные детали представляют собой полупроводники незначительного размера. Напряжение перемещается на специальный трансформатор, где производится некоторое замедление рабочих параметров. На выходе образуется постоянный ток, который позволяет включить диоды. Установка дополнительного конденсатора позволяет предотвратить пульсацию напряжения.

Не всегда неисправность светодиодов можно определить, не демонтируя корпус

Светодиодные лампы бывают разных видов. Они различаются по особенностям устройства, а также по количеству деталей полупроводников.

Радиаторы охлаждения

Большинство светодиодных осветительных приборов выпускается с радиаторами охлаждения. Наличие этого элемента – признак высокого качества устройства. В данных изделиях отводится специальное посадочное место, а радиатор используется для отвода тепла. Периодически нужно проводить замену термопасты. Если этого не делать, то со временем радиатор потеряет свою эффективность и плата или блок перегорит. Разберите устройство и убедитесь в том, что термопаста нанесена на обе плоскости посадочного места.

При необходимости самостоятельно тонким слоем нанесите специальную смазку на всю поверхность посадочного места. Чересчур большое количество термопасты сказывается на теплоотдаче так же негативно, как и ее отсутствие. Для увеличения тепловой отдачи можно прикрутить к радиатору дополнительную алюминиевую пластинку, при этом убедитесь, что она не перекрывает основной воздушный поток.

Качественный ремонт светодиодных источников света своими руками возможен при условии соблюдения правил безопасности и наличии конструктивной схемы электроприбора. В статье были подробно описаны основные причины и типы неисправностей, даны рекомендации по их поиску и устранению.

Ремонт драйвера

Слабым местом драйверов являются токоограничивающие резисторы. Их проверяют в первую очередь. Заменить сгоревшие элементы можно такими же или ближайшими по величине сопротивления.

Проверка полупроводниковых диодов выпрямителя и конденсатора производится мультиметром в режиме проверки сопротивления. Однако есть более быстрый способ проверить исправность этого участка схемы. Для этого измеряется напряжение на конденсаторе фильтра. Ожидаемая величина подсчитывается путем умножения паспортного напряжения на одном диоде на их количество. Если измеренное напряжение не соответствует требуемому или равно нулю, поиск продолжается: проверяется конденсатор и диоды. Если напряжение в норме – ищите обрыв между светодиодами и драйвером.

Проверку диодов мультиметром можно провести, не выпаивая их из платы. Короткое замыкание в диоде или его обрыв будут видны. При замыкании прибор в обоих направлениях покажет ноль, при обрыве сопротивление в прямом направлении будет не соответствовать сопротивлению открытого p-n-перехода. Его вы узнаете на исправных элементах. Короткое замыкание в диодах дополнительно приводит к выходу из строя ограничительного резистора.

Виды драйверов светодиодных ламп

Ремонт трансформаторного драйвера немногим сложнее обычного. А вот с инверторным придется повозиться. Деталей в нем больше, а главное – в его состав всегда входит микросхема. Для того, чтобы сделать заключение о ее неисправности, понадобится либо изучит в деталях принцип работы драйвера, либо убедиться в исправности всех окружающих ее деталей.
