Воздушный ресивер для компрессора

Порядок изготовления самодельного ресивера

Последовательность изготовления дополнительного сосуда выглядит примерно следующим  образом.

1. Очистка старого сосуда от остатков газа. Для этого потребуется его очистить от остатков газа. Удаляют входной вентиль, при этом использование электрического инструмента, например, болгарки, недопустимою в корпусе могут остаться остатки газа.
2. Сосуд заливают водой и дают ей отстояться в течение 24 часов. Затем ее сливают и очищают внутреннюю полость о грязи.
3. После этого в баллон вваривают разветвители под рукава, но допустимо установить и резьбовые штуцера, для повышения герметичности при установке пробок необходимо устанавливать уплотняющие прокладки.
4. Самодельный ресивер необходимо окрасить краской стойкой к воздействию атмосферных явлений.
5. В собранный и окрашенный маневр устанавливают конденсатоотводчик – его место в самой нижней точке емкости, в верхней части устанавливают манометр. Марку конденсатоотводчика должна согласовываться с производительностью компрессора и размерами резьбы. Стоимость такого устройства лежит в диапазоне от 2500 до 3000 рублей.

При эксплуатации конденсатоотводчика нельзя забывать что, его монтаж на вспомогательную емкость для хранения газа обязательна. Перед включением рабочей нагрузки требуется проверить состояние электрического привода на возможность его эксплуатации со вспомогательным сосудом для содержания газа.

Если минимальное давление соответствует заявленным характеристикам нагнетателя, то эксплуатация собранной конструкции вполне допустима. Если падение давления ниже допустимого, то применение этого оборудования стоит под вопросом и использовать его нежелательно.

Как выбрать воздушный ресивер?

Компрессорное оборудование сейчас широко применяется в различных сферах производства: машиностроении, химической, металлообрабатывающей промышленности и т. д.

К выбору воздушного ресивера (воздухосборника) необходимо подойти с должным вниманием: емкость предназначена для сжатого воздуха, потому требуются качественные материалы и комплектующие, а также соответствующие сертификаты на оборудование. Приобретение ресиверов в сомнительных отечественных «компаниях-однодневках» или китайских фирмах, грозит вылиться в потерю большей суммы денег, чем покупка агрегатов в нашей компании

Приобретение ресиверов в сомнительных отечественных «компаниях-однодневках» или китайских фирмах, грозит вылиться в потерю большей суммы денег, чем покупка агрегатов в нашей компании.

Дешевая продукция Китая или России, в конечном счете, оказывается ненадежной, гарантия на нее не предоставляется, при этом возможны проблемы с регистрацией воздушных ресиверов в Ростехнадзоре.

О том, как сделать ресивер из газового баллона

Для того чтобы работы прошли правильно и конечный продукт получился полностью безопасным в эксплуатации, очень важно знать до начала работ, как сделать ресивер из газового баллона. Первое, что требуется – это подготовить непосредственно емкость, инструменты и запастись временем, поскольку для изготовления ресивера по всем правилам может потребоваться несколько часов

Важным элементом является реле давления, поскольку оно будет регулировать его в готовом агрегате. Также среди запчастей должен находиться и манометр, рассчитанный на 10 атм. Газовый баллон в качестве ресивера используется не первый год, поэтому в интернете можно найти много подробных планов и чертежей по его созданию, если опыта в подобной работе еще нет.

Когда все инструменты собраны, наступает следующий этап – сборка, а именно, столярные работы. Прежде всего, необходимо подготовить баллон, открутить или срезать вентиль, чтобы уменьшить давление внутри, затем промыть водой обязательно в большом количестве, чтобы убрать остатки содержимого со стенок. Таким образом, будущий ресивер из газового баллона готов к дальнейшей работе. После того как баллон будет подготовлен, потребуется найти деревянную основу, подойдет, если нет ничего другого и обычная ДСП. После к баллону потребуется приварить две ножки, как раз для последующего удобного крепления баллона к приготовленной деревянной основе.

Для того чтобы создать ресивер из газового баллона своими руками, потребуется очистить старую краску, чтобы зачистить ржавчину, если она имеет место быть, поскольку она ухудшает состояние баллона, следовательно, и его надежность. Сборка и отладка конструкции в целом может занять несколько дней, поэтому лучше всего сразу посмотреть, как выглядит готовый ресивер из газового баллона, фото также можно отыскать в сети.

Обратный клапан – вещь необходимая, так как он позволяет мотору спокойно и плавно запускаться даже при наличии высокого давления внутри системы. Если его не установить, то конструкция будет просто гудеть и не запускаться

Подобное поведение может стать причиной перегрева всей конструкции, поэтому на это важно обратить особое внимание. Электроконтактное реле позволяет не испытывать проблем с включением и отключением агрегата при достижении определенных значений воздушного давления, регулятор давления с отстойником воды, а также встроенным фильтром и манометром позволяет выставлять желаемое рабочее давление и не беспокоиться о чистоте имеющегося воздушного потока

Таким образом, ресивер из газового баллона потребует от человека особых знаний и умений, но позволит обеспечить бесперебойную работу агрегата при условии, что он собран в соответствие с нормами и требованиями по безопасности. Если собственных знаний не достаточно или имеются сомнения, лучше выбрать хорошее обучающее видео, или проконсультироваться со специалистом, чтобы избежать неприятностей в процессе использования не надежной конструкции

Внимание к мелочам – залог успеха, в отношении ресивера эта истина также справедлива и должна выполняться особенно тщательно

Не обязательно покупать компрессор для покрасочных работ или подкачки колёс — вы можете сделать его своими руками из бывших в употреблении деталей и узлов, снятых со старой техники. Мы расскажем вам о конструкциях, которые собираются из подручных материалов.

Для того чтобы смастерить компрессор из деталей и узлов бывших в употреблении, нужно хорошо подготовиться: изучить схему, найти в хозяйстве или докупить некоторые детали. Рассмотрим несколько возможных вариантов для самостоятельного конструирования воздушного компрессора.

Как сделать компрессор для аэрографа своими руками

Для того чтобы смонтировать компрессор для аэрографа своими руками необходимо понимать принцип работы всей системы. Любое подобное оборудование состоит из нескольких основных узлов:

• воздушный насос (для нагнетания воздуха в ресивер);
• ресивер (для концентрации воздуха и сглаживания воздушного потока на выходе);
• дополнительное оборудование (реле давления, манометр, редуктор, предохранительный клапан, соединительные шланги и др.);
• платформа (для размещения на ней всех рабочих узлов).

Воздушный насос. В качестве насоса может выступать любое устройство, способное нагнетать воздух, создавая рабочее давление для аэрографа в пределах 2-2,5 атм. Не стоит пробовать использовать пылесос, фен или ручной насос, потому как подающий воздух на аэрограф компрессор такого плана не обеспечит необходимого давления.

самодельный компрессор

Для этих целей лучше всего подойдет поршневой компрессор со старого ненужного холодильника или мембранный автомобильный компрессор для накачивания шин. Второй вариант менее предпочтительный по причине его недостаточной мощности и производительности, а также отсутствием защиты от перегрева и быстрым износом мембраны.

Такие компрессоры для аэрографа, учитывая их компактность, скорее подойдут любителям моделирования в качестве аппарата для окрашивания моделей.

Поршневой же агрегат, наоборот, обладает высокой надежностью, позволяющей холодильникам работать десятилетиями без ремонта и технического обслуживания. Мощность таких насосов дает возможность получать давление до 30 атм.

Кроме того, холодильные компрессоры высокого давления практически бесшумные, имеют защиту от перегрева (пускозащитное реле), а также в отличие от автомобильных насосов, не требуют дополнительного преобразования питающего напряжения.

Ресивер. Суть ресивера заключается в накоплении накачиваемого воздуха и подачи его равномерным потоком на аэрограф. В качестве такой приемной емкости можно использовать любой герметичный сосуд, начиная от пластиковой бутылки и заканчивая газовым баллоном.

Для небольшого покрасочного агрегата на основе автомобильного насоса идеально подойдут пластиковые резервуары, такие, как разного рода бутылки и канистры. Для мини-компрессора не потребуются ни реле давления, ни редуктор, ни предохранительный клапан, так, как давление, создаваемое таким насосом, не представляет особой опасности.

Для самодельного компрессора высокого давления чаще всего используют старые огнетушители, автомобильные ресиверы, небольшие баллоны из-под кислорода, пропана и другие герметичные емкости, способные выдерживать определенное давление. В этом случае применение вышеуказанных дополнительных приборов обязательно.

Краскопульт из автомобильного насоса

Давление воздуха  для работы пневматического краскопульта  создает специальный компрессор.  Цена устройства начинается от 3500-4000 рублей, поэтому умельцы пытаются использовать вместо него более дешевые воздушные нагнетатели. Один из вариантов – применить электрический автомобильный насос.

Понадобятся:

1. Автомобильный электронасос  напряжением   12 V, ценой около 1000-1500 рублей.
2. Понижающий трансформатор. Необходим для подключения насоса к сети 220 V . С этой задачей справится блок  питания компьютера,  мощность которого соответствует мощности автонасоса. Из-за несовпадения разъемов питающих кабелей придется приобретать переходник или подсоединять провода с помощью  пайки или скрутки.
3. Ресивер. В компрессоре для краскопульта предусмотрена специальная герметичная емкость – ресивер, в которую нагнетается воздух. Он необходим для поддержания одинакового давления на протяжении всей работы. В самодельных устройствах для этой цели  используют  герметичные сосуды: расширительный бак от системы отопления, сифон для газирования воды, кислородный баллон от акваланга и т.д. Это может быть автомобильная камера, в которую вклеивается второй ниппель, через который воздух поступает в пистолет.
4. Распылитель. Для работы лучше использовать специальный пистолет низкого давления – он экономичный и  работает при давлении  2-3  атмосферы. Подойдет самодельное устройство. Необходимо только позаботиться о надежной  фиксации всех элементов.

После включения насос   создает в ресивере необходимое для работы давление.  Однако при продолжительном окрашивании распылитель быстро  начнет брызгаться краской, что указывает на недостаточную силу воздушного потока. После перерыва  нормальная работа краскопульта возобновляется, но через некоторое время вновь появляются брызги.

Для работы пневматического краскопульта  необходимо 200-300 литров. Проблема решается при  подключении  насоса большей мощности. Если его необходимо покупать, самодельное устройство становится экономически невыгодным —  цены  мощного автонасоса   и компрессора для краскопульта примерно равны.

Достоинства:

• доступность комплектующих;
• легкость сборки;
• низкая цена.

Недостатки:

низкое качество окрашивания.

Выводы: краскопульт из автомобильного компрессора вполне возможно сделать своими руками в домашних условиях. Однако конструкция устройства достаточно сложная, некоторые элементы  используются не по их прямому назначению и представляют потенциальную опасность для человека. Получаемое качество окрашивания невысокое, экономический выигрыш небольшой.

Однокамерное и двухкамерное устройство ресивера

Ресивер для компрессора состоит из двух основных элементов:

• емкости (баллона);
• редуктора.

Редуктор предназначен для регулирования давления при выходе рабочей смеси из сосуда.

Различают два вида редукторов:

• однокамерные;
• двухкамерные.

Однокамерные редукторы

Подобные редукторы имеют одну камеру с низким давлением. Газ из баллона сначала попадает в камеру высокого давления. Между камерами имеется запорный клапан. Под действием высокой нагрузки клапан находится в закрытом положении. Открытие клапана производят с помощью специального винта на редукторе.

Газ из отсека с высокой нагрузкой попадает в камеру низкого давления. Рабочая смесь поступает потребителям.

Для контроля давления в обоих камерах имеются манометры. Для регулирования нагрузки служит предохранительный клапан. При повышении нагрузки сверх установленной нормы клапан автоматически открывается, и газ поступает наружу.

Простота устройства позволяет использовать однокамерные редукторы для производства штатных компрессоров.

Двухкамерные редукторы

В ресиверах с такими редукторами есть две камеры низкого давления. Они расположены последовательно, друг за другом. Процесс понижения рабочей нагрузки происходит более плавно и точно.

Двухкамерные редукторы способны работать при низких температурах. Отличаются сложностью конструкции. Используются в промышленных установках с большой мощностью компрессоров.

Устройство двухкамерного редуктора

Однокамерные устройства

Однокамерная модификация подходит для компрессорных установок разной мощности. Устройства данного типа активно используются на крупных заводах. Современные модели выделяются высоким параметром давления. У них используется предохранительный клапан и стоит защищенный редуктор. Чтобы самостоятельно собрать ресивер однокамерного типа, рекомендуется изготовить емкость под него. Реле используется с проводимостью от 1.2 мк. При этом прижимная сила обязана составлять максимум 12 Н.

Клапаны обратного типа монтируются за фильтром. Редуктор при этом должен находиться в задней части емкости. Оптимальный диаметр выходного патрубка равняется 2.2 см

Однако важно учитывать объем камеры. Если собирать устройство на 40 литров, то промежуточный фильтр устанавливается за реле

Также надо отметить, что перед использованием оборудования камеру надо проверить на герметизацию.

Выбор ресивера

Технические требования к ресиверам компрессоров предъявляются достаточно жесткие. Являясь оборудованием, работающим под высоким давлением, они могут стать источником потенциальной опасности. Важнейшими характеристиками, определяющими разрешенные параметры применения бака, считаются:

• рабочее давление;
• температурный интервал;
• показатели относительной влажности воздуха.

Правила устройства и безопасной эксплуатации сосудов, работающих под давлением, регламентируют объем, периодичность и способ их контрольных испытаний на плотность и прочность. Они должны быть герметичными, без видимых дефектов и следов наружной или внутренней коррозии.

С технологической точки зрения воздушный компрессор с ресивером нужен для обеспечения работы определенного пневматического оборудования. Здесь важен необходимый расход газа с требуемым давлением. При этом учитывается режим эксплуатации с вероятными пиковыми нагрузками. Все эти показатели определяют минимальный объем ресивера, способного обеспечить стабильное поступление воздуха.

Как подобрать ресивер к компрессору, уже имеющемуся в наличии? Воспользоваться специальными таблицами или калькуляторами расчета.

Альтернативный вариант выбора емкостного оборудования основан на мощности компрессора. Он дает простейшую зависимость:

• 5 кВт – до 100 л;
• 10 кВт – до 300 л;
• 20 кВт – до 550 л.

Все остальные значения получают интерполяцией.

Рекомендации

Рекомендуем ознакомиться с советами:

• Резервуар обязательно очищается изнутри и снаружи, иначе прогрессирующая коррозия создаст пробоину. Пескоструйная установка – один из самых эффективных и простых способов очистки. Пескоструйная камера своими руками создаётся с относительной лёгкостью.
• До начала работ проводится рихтовка кузовных элементов. Можно пойти по стандартному пути и использовать молоток, вытяжки, споттер, а затем красить корпус, но разработанная технология PDR помогает устранить повреждение без покраски.
• Обязательно окрашивание краскопультом проводится после нанесения грунта. Кислотная грунтовка для авто крайне эффективна, но имеет особенности работы и совместимости с другими материалами.
• До окрашивания все прилегающие элементы либо демонтируются, либо оклеиваются, особенно это касается стёкол. При попадании краски на стекло есть риск повреждения материала в процессе устранения средства. Набор для ремонта автостёкол поможет восстановить стёкла от большинства повреждений. Рейлинги на крышу авто сложно демонтировать, лучше покрыть плёнкой и замотать скотчем.

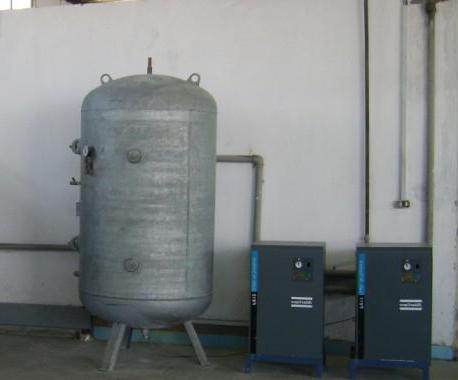

Назначение воздухосборника или зачем нужен ресивер в компрессоре?

Среди всех типов установок, предназначенных для сжатия различных сред, наибольшее распространение получили поршневые и винтовые агрегаты. Первые сжимают воздух за счет возвратно-поступательного движения поршня. При этом в цилиндре попеременно возникает то разряжение, то повышение давления. Как следствие, в случае прямого подключения, в пневмосистеме предприятия возникает пульсация. При эксплуатации винтовых агрегатов этот эффект выражен не столь явно, но тоже присутствует.

Вместе с тем отметим, что значительная часть пневмооборудования чувствительна к качеству подачи сжатого воздуха, поэтому при постоянной пульсации в системе быстро выходит из строя. Решением проблемы стало применение воздухосборников, которые гасят помпаж и обеспечивают стабильное снабжение инструмента сжатым воздухом. Впрочем, выравнивание давления — это важный, но не единственный ответ на вопрос о том, для чего нужен ресивер в компрессоре. Помимо этого резервуары решают и другие задачи, в том числе:

Накопление воздуха. С помощью воздухосборника можно устранить проблему пиковых нагрузок, которые возникают на предприятии при одновременном подключении большого числа потребителей. Без использования ресивера такая задача решается только заменой компрессора на более мощную модель, что чаще всего нецелесообразно из-за высокой стоимости агрегатов.
Дополнительное охлаждение и очистка от конденсата. В соответствии с законами физики, при сжатии температура рабочей среды повышается. После того как воздух попадает в пневмосистему предприятия, он снова остывает. При этом содержащаяся в нем влага выпадает в виде конденсата. Это ведет к коррозии металла и повреждению оборудования. Ресивер решает и эту проблему. Его встраивают между компрессором и потребителями. Снижение температуры рабочей среды и выпадение конденсата происходит именно в воздухосборнике, как следствие, оборудование надежно защищено от влаги. Последнюю, кстати, удаляют из ресивера через специальный сливной кран.
Снижение вибрации. И бензиновые, и дизельные двигатели внутреннего сгорания, равно как и электрические моторы, вибрируют при работе

При этом важно отметить, что увеличение вибрации ведет к росту уровня шумового загрязнения помещения, а также к разрушению основания, на котором установлен агрегат. Применение воздухонакопителя объемом 500 и более литров позволяет значительно сократить вибрацию двигателя.

Мы перечислили основные ответы на вопрос о том, зачем нужен ресивер в компрессоре. Что же касается других значимых функций воздушного резервуара, то к их числу можно отнести:

• дополнительную очистку рабочей среды от пыли и других загрязнений;
• повышение энергоэффективности оборудования;
• сокращение циклов включения/выключения компрессора;
• снижение затрат на охлаждение сжатого воздуха;
• нейтрализация завихрений, которые образуются при нагнетании газа.

Как видите, воздушные ресиверы решают множество задач, связанных с обеспечением стабильной работы потребителей. Практика показывает, что во многих случаях нормальная работа предприятия невозможна без использования воздухонакопителей. А там, где без них можно обойтись, установка ресивера сокращает эксплуатационные затраты, продлевает срок службы оборудования, повышает эффективность техники.

Обратите внимание! Рассказывая, зачем нужен ресивер в компрессоре, мы не преследовали рекламных целей. Главная задача этой статьи состоит в том, чтобы предоставить вам максимально подробную информацию о воздухонакопителях

Купить ресивер для компрессора или нет? Каждый пользователь самостоятельно принимает это решение. Со своей стороны мы готовы проконсультировать вас по всем вопросам. Если после прочтения материала остались неясности, свяжитесь с нашими специалистами для получения дополнительных сведений или помощи в выборе ресивера.

Подготовлено: Дмитрий Запорожцев

Сборка компрессора для аэрографа своими руками

Для тех, кто хочет получить отличную насосную станцию буквально из подручных средств, открыты два пути. Однако сразу нужно сделать одно замечание. Чтобы собрать самодельный компрессор для аэрографа с хорошими данными, нужно сразу запланировать создание обвязки в виде ресивера достаточно высокой емкости. Для этого подойдет газовый баллон или корпус огнетушителя, который нетрудно достать.

Создание ресивера

Идеальным вариантом для самодельного ресивера выступает корпус огнекислотного огнетушителя. Удобен ОХП-10. В него помещается 8.7 литров жидкой углекислоты, полный объем составляет 10 литров. Для конструкции понадобится реле давления, переходник, крест, вентили, тройник, также рекомендуется сразу установить редуктор и влагоуловители (автомобильные, тонкой очистки). Процесс создания конструкции выглядит следующим образом.

1. Из огнетушителя выпускается остаток газа под давлением.
2. Снимаются все пусковые и подводящие устройства.
3. Устанавливается крестовина и реле давления.
4. Монтируется тройник для подключения манометра и редуктора с сепаратором — влагоуловителем. Эта фаза работы должна выполняться внимательно. Редуктор необходимо правильно ориентировать для верного расположения сливного отверстия.
5. Собирается входной влагофильтр и подключается через шланг ко входу ресивера.

Данный блок обвязки позволит собрать любую нагнетающую станцию, с фильтрацией конденсата и полным управлением выходным давлением.

Станция на базе компрессора от холодильника

Чтобы упростить рассмотрение самоделок, создание ресивера с системой контроля было рассмотрено отдельно. К такому блоку можно подсоединить любой нагнетатель. Например, собрать компрессор для аэрографа своими руками из холодильника. Для этого понадобится:

• демонтировать компрессор холодильника и его систему электропитания, защиты;
• осуществить необходимые работы по созданию электропроводки;
• разместить ресивер и компрессор на одной платформе;
• установить на входе компрессора воздушный фильтр, осуществить подключение реле давления для управления пуском.

Система в сборе выглядит следующим образом:

Совет! Перед сбором конструкции стоит заменить масло в компрессоре. Для этого срезается запаянная трубка (одна из трех), выходящая из его корпуса. Старое масло сливается, вместо него в соответствующем объеме заливается автомобильное, которое практически не впитывает влагу и гораздо лучше защищает нагнетатель от износа.

Автомобильный компрессор

Компрессор с ресивером для аэрографа можно создать из автомобильного, предназначенного для подкачки шин. В этом случае для отдельных моделей придется решить задачу обеспечения питания. Рассчитанные для работы от прикуривателя компрессоры можно подключить к блоку преобразования от ПК.

1. Параллелятся блоки выпрямления для отдачи максимального тока. Откусываются от разъема материнской платы и любого питания винчестера желтые провода.
2. Блокируется система внешнего управления включением. Для этого от разъема материнской платы откусывается зеленый провод и любой из черных, указанных на схеме. Провода спаиваются между собой.

Теперь блок питания может включаться без участия материнской платы. В зависимости от его конструкции, это происходит или при включении в розетку, или нажатием кнопки на корпусе.

Чтобы подключить автомобильный компрессор, достаточно желтый провод от любого интерфейса питания винчестера на БП соединить с плюсом интерфейса, а черный — с минусом. Можно использовать соответствующее гнездо, или разобрать штекер.

Для аккуратного внешнего вида станцию питания и компрессор собирают на одной платформе.

Использовать автомобильный компрессор, который питается от 220В — максимально просто. Его достаточно присоединить к ресиверу. Данный узел сделает всю нужную работу по регулировке параметров воздушного потока аэрографа. Как собрать ресивер — описано выше.

Преимущества и недостатки

Вот какие преимущества самодельной приставки:

• Детальное и практическое изучение того, как работает цифровая приставка;
• Усовершенствование теплоотвода, если это необходимо;
• Есть шанс сэкономить, отремонтировав старую плату или настроив на работу копию брендированного устройства.

Недостатки цифрового тюнера Т2 своими руками по схемам:

• вы потратите свое время;
• у вас не будет гарантии производителя;
• может выйти так, что цена покупной будет сопоставима цене самоделки с теми же характеристиками.

Если самостоятельно собрать тюнер не получается, читайте нашу статью — как выбрать приставку цифрового ТВ.

Еще одна история

Начнем с оформления технического требования к плоду собственноручной инженерии. Допустим, что все началось с покупки нового аэрографа двойного действия. Поэтому крайне необходимым стал вопрос изготовления компрессорной установки с ресивером.

Аэрограф двойного действия обладает способностью управлять потоком воздуха, а также запирать его и открывать воздуховод. В Европе такое устройство используется с отдельным баллоном для сжатого воздуха. Итак, компрессор с резервуаром служит емкостью для сбора воздуха, а аэрограф использует этот воздух.

Конечно, основным компонентом выступает компрессор. Здесь на помощь придет старый холодильник, с которого можно снять отличный компрессор. Для этого можно пройтись по сайтам, которые занимаются продажей холодильного оборудования.

Далее, рассмотрим такой вариант, как ресивер для компрессора своими руками. Тут, конечно, нужен резервуар, который изготавливался для содержания газов или может выдерживать высокое давление. Оптимально, если такая емкость соответствует требованиям ГОСТ. Поэтому сразу исключаем емкости, по типу пластиковой канистры или бутылки. Рассмотрим варианты резервуаров:

1. Углекислотный огнетушитель. Выдерживает давление – 10 атмосфер. Емкость – 3 л/5 л/10 л. Минусы – на входе метрическая резьба.
2. Гидроаккумулятор. Хороший объем емкости, с небольшим рабочим давлением. На входе удобная резьба. Минусы – нуждается в доводке, так как, изнутри разделяется на мембрану, которая содержит в себе углекислый газ. Мембрану нужно удалять.
3. Кислородный баллон. Выдерживает высокое давление. Минусы – доступны только крайне тяжелые модели.
4. Пропановый баллон. В целом аналогичен огнетушителю, но, производитель не рекомендует их использование для сжатого воздуха.

Связующие звенья

После того, как мы определились с компрессором, и выбрали подходящее изделие для ресивера, следующим этапом будет их объединение. Кроме того, нужно решить проблему по поступлению воздуха к аэрографу.

Начать можно с узла, что крепится напрямую к ресиверу, и будет обеспечивать распределение воздуха. Нужно напомнить, что ключевым фактором является его совместимость с разъемом ресивера

Далее обращаем внимание на реле давления, которое будет обеспечивать отключение и включение компрессора

Оптимальным вариантом для реле будет РДМ-5, которое используется для водопроводных систем. Эта модель широкодоступна в продаже, и хороша тем, что ее соединительный элемент рассчитан на внешнюю дюймовую резьбу.

простой компрессор

Затем определяемся с индикацией давления в ресивере. Для этого нам понадобиться манометр на 10 атмосфер, у него тоже подходящий соединительный размер. И еще нам нужен будет статический прибор.

Дальше занимаемся блоком подготовки воздуха. В шланг, который ведет к аэрографу, нужно подать давление. Соответственно возникает необходимость в редукторе, с пределом регулирования давления до 10 атмосфер, и желательно, чтобы к нему прилагался манометр и фильтр маслоотделитель.

С помощью манометра мы будет контролировать давление, а фильтр будет обеспечивать непопадание частиц компрессорного масла из ресивера. Но, не стоит путать с фильтром лубрикатором, который выполняет диаметрально противоположную функцию.

Продолжим сбор материалов, и самое время подготовить фитинги, повороты, тройники. В качестве базового размера берем дюйм. Чтобы определиться с количеством, нужна схема узла распределения и подготовки воздуха.

Также нам понадобятся внешние и внутренние переходники. При желании можно сделать план-схему того, как сделать компрессор. Следующий этап, это размещение готовой конструкции. В качестве варианта могут подойти плиты ДСП.

Конечно, чтобы не ругаться матом во время перемещения станции по мастерской, желательно сразу решить вопрос с ножками-роликами. Любой мебельный магазин вам с радостью их продаст. Для экономии места, можно сделать двухэтажную конструкцию. Правда, могут понадобиться длинные болты. Итак, резюмируем планировочный этап, списком комплектующих:

• Компрессор;
• Ресивер;
• Реле давления;
• Манометр;
• Фильтр-редуктор;
• Аварийный клапан;
• Фитинги, переходники;
• Сантехнические прокладки, фум-лента, герметик;
• Кабели, выключатель, штекер;
• Гибкий маслоустойчивый шланг;
• Лист ДСП
• Ножки-ролики, болты, гайки, шайбы и инструмент.
