Декоративный электромонтаж

Как правильно подключить ретро проводку в доме

При любых работах с электричеством и проводами должны соблюдаться следующие правила:

Положение всех компонентов и положение проводки должны быть записаны непосредственно на стене.
Распределительная коробка должна быть расположена в точке, где сходятся несколько проводов.
Необходимо обратить внимание на минимальное расстояние между компонентами: от розетки или выключателя до проема окна и двери −10 см, от провода до газовой, водопроводной и отопительной систем расстояние −30 см. Рекомендуется, чтобы расстояние от крайнего изолятора до выключателя или розетки также составляло 30 см.
Монтажное расстояние изолятора до 40 см.
Если дом из бревен, кабель должен быть затянут во время установки, чтобы предотвратить провисание

После того, как дом прошел фазу усадки рекомендуется вытянуть проводник и перевести его в состояние «вытянутой струны».

Минимальное расстояние от проводки до различных объектов

Ретро проводка — красивое дизайнерское решение. Ее можно проложить не только в деревянном доме, но и в обычной квартире. Такой вариант полностью безопасен. Единственным существенным недостатком является высокая стоимость данного оборудования.

Что такое ретро проводка?

По сути дела, это способ прокладки силовых кабелей в жилых помещениях. Характерные черты этого метода – скрученные между собой одножильные провода, которые крепятся прямо на стены и потолок при помощи специальных роликов (изоляторов). Следует отметить, что во времена наших дедушек и бабушек таким образом проводку монтировали повсюду. Это были невзрачные провода и простенькие изоляторы. Но кто тогда думал об эстетической привлекательности, главное, чтобы работало.

В наше время все кардинально изменилось: изготавливаются разнообразные провода, изоляторы, выключатели всевозможных цветов, форм и размеров. Но по причине «новизны» электропроводка в стиле ретро сейчас является символом роскоши, так как расценки на комплектующие пока еще «кусаются». Далее мы поподробнее остановимся на этих и других нюансах.

Комплектующие для ретро проводки.

Способы сэкономить

Полноценная ретро сеть потребует больших вложений. В основном это объясняется 2 причинами:

1. Высокой стоимостью декоративного кабеля.
2. Повышенным расходом проводов из-за применения лучевой схемы.

Практикуют 2 способа удешевления: путем самостоятельного изготовления витого провода и комбинацией видов прокладки.

Комбинированный метод прокладки

Часть линий по возможности прокладывают скрытым образом — под деревянным полом, в электрическом плинтусе и за подшивным потолком. Это позволяет применить недорогие стандартные кабели нужного сечения. Их доводят до распределительных коробок, а далее опускают к электроточкам декоративные провода открытым способом на изоляторах.

На кухне комбинированный метод предпочтителен во всех случаях. На то есть 2 причины:

1. Требуется большое количество розеток.
2. Тканевая оболочка декоративных кабелей быстро загрязняется, при этом очистить ее невозможно.

Поэтому силовую часть в данном помещении выполняют скрытым образом и только освещение — в стиле ретро. Таким образом, кухня не будет выделяться среди других помещений, при этом замена загрязнившихся проводов обойдется дешево.

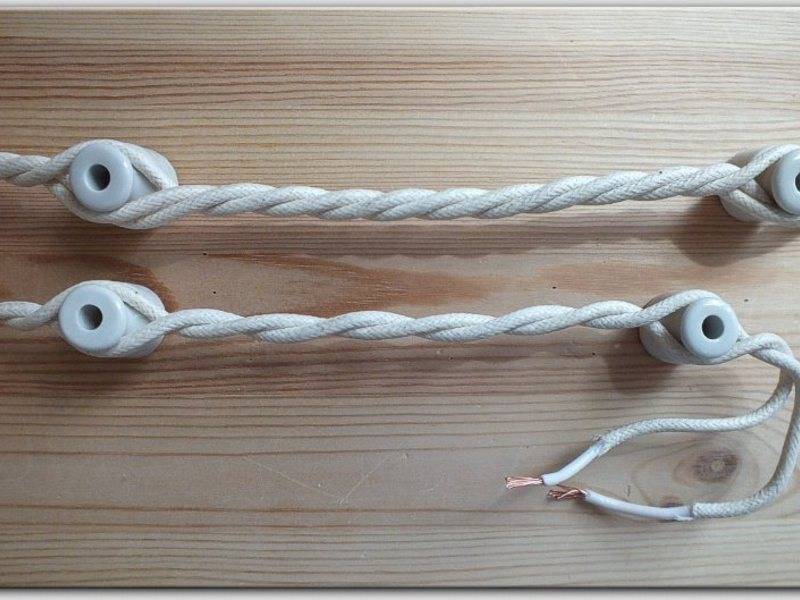

Витой кабель своим руками

Второй способ состоит в самостоятельном изготовлении декоративного провода. Он имеет менее привлекательный вид, но стоит дешевле и ввиду отсутствия ограничений по сечению позволяет обойтись без лучевой схемы. Сплетают 1-жильные многопроволочные провода в негорючей тканевой оплетке, например, марки РГКМ или БПВЛ. В первом случае работы ведут в перчатках, после монтажа проводку и помещение пылесосят (в оплетке присутствует стекловолокно).

Длину подбирают с учетом того факта, что из-за навивки протяженность линии окажется на 25-30% короче.

Особенности монтажа

Вот мы и подобрались к наиболее интересующему Вас вопросу – как самостоятельно провести ретро проводку в деревянном доме. На самом деле ничего сложного нет, главное учитывать рекомендации, предоставленные ниже и действовать согласно следующей пошаговой инструкции:

1. Определите, где будут установлены все выключатели, розетки, светильники и на основании этого начертите схему электропроводки под старину. Для примера рекомендуем просмотреть схему проводки в однокомнатной квартире.
2. Перенесите наброски на стены в соответствии с подготовленной схемой. Чтобы соблюдалась горизонтальность всех линий, рекомендуем использовать самодельный лазерный уровень либо купить специальное устройство от производителя, как показано на фото ниже.
3. Установите фарфоровые ролики вдоль размеченной трассы. Расстояние между изоляторами при установке должно быть одинаковым по всей протяженности проводки в стиле ретро. Как правило, расстояние составляет 50 см между роликами и 5 см между розеткой/выключателем и первым изолятором. Крепление фарфоровых роликов осуществляется с помощью саморезов по дереву.
4. Установите накладные розетки, выключатели и распределительные коробки под старину в соответствующих местах согласно схеме.
5. Протяните ретро проводку между изоляторами. Соединение электрических проводов должно осуществляться либо пайкой либо клеммами ваго. Использовать скрутку проводов в деревянных домах не следует из соображений пожаробезопасности. Натягивать проводник нужно так, чтобы минимальное расстояние между стеной и электропроводкой было не менее 1 см (согласно правилам ПУЭ). На потолке производить монтаж нужно опираясь на это же требование.
6. После окончания электромонтажных работ проверьте правильность проделанной работы визуальным осмотром и замером сопротивления мультиметром. Если все в порядке, можете включать автоматические выключатели и пользоваться электричеством в бане либо деревянном доме.

Вот по такой технологии осуществляется монтаж ретро проводки своими руками. Как Вы видите, ничего сложного нет, главное быть внимательным и придерживаться простейших правил, которые мы предоставили

Обращаем Ваше внимание на то, что не следует протягивать электропроводку под старину на улице, т.к. для этого нужны специальные розетки и выключатели с высокой степенью внешней защиты от влаги и пыли. Единственное место, где Вы можете производить монтаж ретро проводов наружным способом — в закрытой деревянной беседке, и то, если будут соблюдены все меры электробезопасности

Единственное место, где Вы можете производить монтаж ретро проводов наружным способом — в закрытой деревянной беседке, и то, если будут соблюдены все меры электробезопасности.

На видео мастер доходчиво объясняет, как провести электропроводку на изоляторах:

Советы специалиста

Экономия на смешанном типе монтажа

При прокладке промышленных линий электропроводки возможно применение последовательной схемы соединения нагрузок (розеток и осветителей) или параллельное их подключение. Но для бытовых условий более удобной и экономичной будет смешанная схема, при которой часть линий включается в параллельные группы, а затем все они соединяются в последовательную цепочку.

Использование комбинированного или смешанного метода подсоединения отдельных линий позволяет сэкономить на общей длине проводов и обеспечивает удобство подключения розеток и выключателей. Кроме того, сама проводка приобретает аккуратный и строгий вид.

Проведение монтажных работ

Монтаж наружного кабеля в деревянном строении несколько отличается от обычного способа и имеет некоторые нюансы. Это связано с тем, что древесина легко воспламеняется, поэтому токопроводящие элементы необходимо фиксировать на специальные изоляторы.

Чтобы декоративный кабель был надежен и безопасен, требуется соблюдать некоторые требования при проведении монтажных работ:

1. фарфоровые или керамические ролики должны располагаться от выключателя, розеток и коробок на расстоянии в 40 миллиметров;
2. если витая проводка укладывается горизонтально, то элементы необходимо крепить на дистанции в 450 миллиметров;
3. при вертикальной укладке их монтируют уже через 500 мм;
4. для поворота электропроводки устанавливаются сразу два изолятора таким образом, чтобы они находились под углом в 45 градусов;
5. между токопроводящим кабелем и стеной необходимо оставлять небольшое пространство в 10−15 мм;
6. для фиксации используют специальные саморезы, предназначенные для работы с деревом.

Монтаж ретро провода осуществляется несложно, его вполне можно выполнить самостоятельно. Чтобы процесс шел быстрее, а прокладка была выполнена качественно, необходимо предварительно подготовить инструменты и материалы. Многие в целях экономии делают витый кабель в старинном стиле из обычного одножильного провода.

Для начала требуется выполнить следующие действия:

1. перед тем как приступать к работе, требуется подобрать или изготовить схему, на которой будут прорисованы точки подключения устройств;
2. после этого необходимо произвести разметку трассы в соответствии с имеющейся схемой;
3. на следующем этапе производится прокладка изоляционных роликов;
4. закладываются распределительные коробы, подложки, розетки и выключатели;
5. протягиваются декоративные кабеля.

По окончании работ в обязательном порядке производят замеры сопротивления изоляционного материала. Сделать это можно с помощью мультиметра. Если вмонтирован низковольтный электропровод, то сопротивление должно составлять не меньше 0.5 мегаом. Если показатели в норме, то можно производить подключение автоматов и начинать пользоваться электрической сетью в полном объеме.

https://youtube.com/watch?v=oebIvXLRG6g

Винтажный ретро провод совмещает в себе стиль и простоту, он отлично вписывается в естественный интерьер, особенно на фоне дерева или других натуральных материалов. Но при монтажных работах необходимо точно следовать инструкции и выполнять все рекомендации. Не стоит забывать и о правилах пожарной безопасности. Только так можно получить действительно качественную, надежную и безопасную проводку в старинном стиле.

Особенности монтажа

Для начала нужно решить, где будут находиться выключатели, розетки и различные электроприборы, светильники, и сделать предварительный чертеж будущего монтажа. Чтобы мебель не закрывала розетку или выключатель, следует точно определить ее будущее место. Нужно будет провести такую подготовительную работу:

1. Решить, сколько выключателей, розеток и распределительных коробок должно быть в доме.
2. Определить, на какой высоте от пола будет произведен монтаж.
3. Отметить на чертеже места, где планируется установка светильников.
4. Подсчитать, какое количество изоляторов потребуется, если они устанавливаются через каждые полметра. К примеру, на 100 метров провода нужно приобрести 200 штук.

Поскольку для открытой проводки нельзя применять кабель с большим сечением, то в какой-то комнате придется делать обычную проводку. Для безопасности проводки надо соблюдать следующие рекомендации:

1. Фарфоровые ролики должны находиться от краев розеток, выключателей и распределительных коробок не меньше чем на 40 мм.
2. Если при вертикальном расположении кабеля изоляторы находятся друг от друга в полуметровом расстоянии, то при горизонтальном оно должно быть чуть меньше.
3. Для обеспечения поворота провода нужно поставить два изолятора под острым углом.
4. Крепить ролики надо при помощи саморезов.

Для сочетания цвета и длины изоляторов сначала нужно подобрать последние, после этого крепежи. Чтобы как можно прочнее закрепить ролики на стене, шурупы следует выбирать по длине. Поэтапно монтаж делается так:

1. Розетки поднимаются над полом повыше, чтобы не зацепить ногой или ножкой стула.
2. Выбирается схема подключения оконечных устройств, от чего зависит будущая эксплуатация системы.
3. Лазерным уровнем делается разметка трассы, выбирается подходящая.
4. По сделанным наметкам крепятся изоляторы.
5. Ставятся монтажные коробки.
6. Подключение и распайка провода.

В загородных домах и коттеджах, где чаще всего используется ретрокабель наружной проводки, обычно много осветительных приборов и различной бытовой техники. В связи с этим при установке надо приобретать провода из меди с увеличенным сечением. Витая конструкция проводки в доме решает многие задачи.

https://youtube.com/watch?v=y5DHTtBUsAo

Выбор деталей и фото ретро проводки

• Арматура и провода закупаются в Италии. Самой популярной итальянской фирмой считается Fontini, выпускающая для винтажной проводки распределительные коробки, различные выключатели, ролики и многое другое.
• Все элементы изготавливаются из фарфора и выполняются под старину. Детали выполнены в соответствии с нормами пожарной безопасности.
• Выбирать кабели следует по цвету оплетки к дизайну помещения. Можно выбрать спокойные тона или яркие, контрастные. Под окраску проводников подбираются ролики, коробки, выключатели, розетки.
• Так как винтажные провода стоят недешево, то часть проводки можно выполнить в стиле «ретро», а часть спрятать за обшивкой или в кабель-канал под цвет поверхности.

После того как будут выполнены все отделочные работы и приобретены необходимые материалы, можно приступать к монтажу винтажной электропроводки.

• В первую очередь следует начертить схему, в которой необходимо отметить места установки выключателей, розеток, светильников.
• В соответствии со схемой наброски переносятся на поверхности. При этом с помощью уровня необходимо проверять горизонтальность всех линий.
• Вдоль разметок с помощью саморезов по дереву устанавливаются фарфоровые ролики, расстояние между которыми должно составлять пятьдесят сантиметров.
• Между первым роликом и выключателем или розеткой расстояние должно быть не менее пяти сантиметров.
• Согласно схеме устанавливаются распределительные коробки, выключатели и розетки.
• Между изоляторами протягивается электропроводка, провода которой скрепляются между собой с помощью клемм или пайки. В деревянных домах скрутку проводников из соображений безопасности использовать не рекомендуется.
• Провода натягивать следует так, чтобы между ними и поверхностью оставался зазор, не меньше чем в один сантиметр.

Как самостоятельно сделать стильную ретро проводку. Фото

Для винтажной разводки, сделанной своими руками, нужно будет приобрести:

• одножильный кабель необходимой длины;

• распределительные коробки;
• специальные изоляторы.

Из нескольких проводников необходимо будет свить один жгут. Если в деревянном доме установлено заземление, то соединить можно три кабеля, если нет, то жгут вьется из двух.

• В выбранных местах на поверхности крепятся изоляторы. Устанавливаются они путем прилипания или с помощью дрели.
• К проводам присоединяется термоусаживаемая трубка под цвет кабеля. Она гарантирует долгую службу кабеля и прочность установки.
• Провода одеваются на ролики или изоляторы.

Остальные условия монтажа те же, что и при проводке специализированных ретро кабелей.

Устанавливать ретро проводку можно не только в деревянных домах, но и в современных квартирах, если она будет подходить под интерьер помещения. Любители винтажа точно оценят ее презентабельность. К сожалению, материалы, даже те, которые изготавливаются в Китае, стоят довольно дорого.

https://youtube.com/watch?v=2jDeKOTfP7U

Старинная проводка в деревянных домах

Как правильно подобрать конструкцию проводки

Для каждого помещения рассчитывают суммарную нагрузку электроприборов. Всех потребителей разбивают на группы, для каждой устанавливают свой автомат в распределительном щитке. Для экономии провода в комнатах монтируют наружные разветвительные коробки, в них заводят групповой кабель от ГРЩ.

Если стены дома деревянные, устанавливают накладные подрозетники

При монтаже открытой электропроводки в кабельных каналах из ПВХ используют модели популярных фирм:

• T-Plast;
• «Идеал Комфорт»;
• Arbiton.

Вам это будет интересно Описание клемм для проводов

Выбирают электроустановочные модули наружного исполнения, не поддерживающие горение. Кабель и провода выбирают исходя из мощности нагрузки, сечение проводника определяют по суммарной величине тока.

Сила тока	Сечение медного провода
16 A	2,5 мм²
25 A	4 мм²

Для подключения используют трехжильные провода:

• на розеточные группы − 2,5 мм²;
• на светильники — 1,5 мм²;
• на духовки, плиты, водонагреватели, стиральные машины — 4-6 мм².

Важно! Для жилых помещений подходит проводка с медными жилами, стойкая к горению, рассчитанная на большие токи. Маркировка проводников

Маркировка проводников

Марку провода выбирают, учитывая тип помещения, способ монтажа.

Помещение	Способ прокладки	Характеристики кабеля, провода
Влажное	на ролики	одножильные незащищенные провода
Сухое	на ролики	скрученные двухжильные провода
Всех видов	короба с открываемыми крышками	защищенные и незащищенные одно- и многожильные провода, кабель в металлической, неметаллической оболочке

В доме, квартире прокладывают два вида кабеля, соответствующие требованиям ГОСТ:

• ВВГнгLS. Жил от 1 до 5. Изоляция, оболочка из материалов с пониженной пожароопасностью. Бронированного покрова нет. При возгорании мало дыма, горение не распространяется. Используют для прокладки в пучках;
• NYMнгLS. Есть защитная оболочка, заполнитель, изоляция жил. Все три слоя обладают противопожарными свойствами. Не пригоден для прокладки в пучках. Легко зачищается, гнется. Используют при монтаже проводки в гофре, трубах.

Труба гофрированная ПВХ с протяжкой В продаже есть гофра трех марок: ПВХ (серая, белая), ПНД (черная, оранжевая), ППР (синяя). В изделиях из полиэтилена низкого давления (ПНД) нет добавок, препятствующих горению, поэтому они не годятся для монтажа открытой электропроводки в квартире, доме. Для этой цели лучше гофра из поливинилхлорида серого цвета, она отвечает требованиям безопасности, дешевле, чем изделия из полипропилена (ППР).

Диаметр трубы	Линия
16 мм	освещение
20 мм	силовые розетки
25 мм	на щиток от распределительной коробки, между распредкоробками

Кабели для ретро проводки

Для открытой проводки выпускают медные многожильные провода сечением 1,5 мм2 и 2,5 мм2. Других размеров нет. Проводники имеют двойную ПВХ оболочку, поверх которой наносится декоративная оплетка из технического шелка или хлопка. Эти нити пропитаны специальными антиперенными составами, а некоторые еще дополнительно залиты лаком.

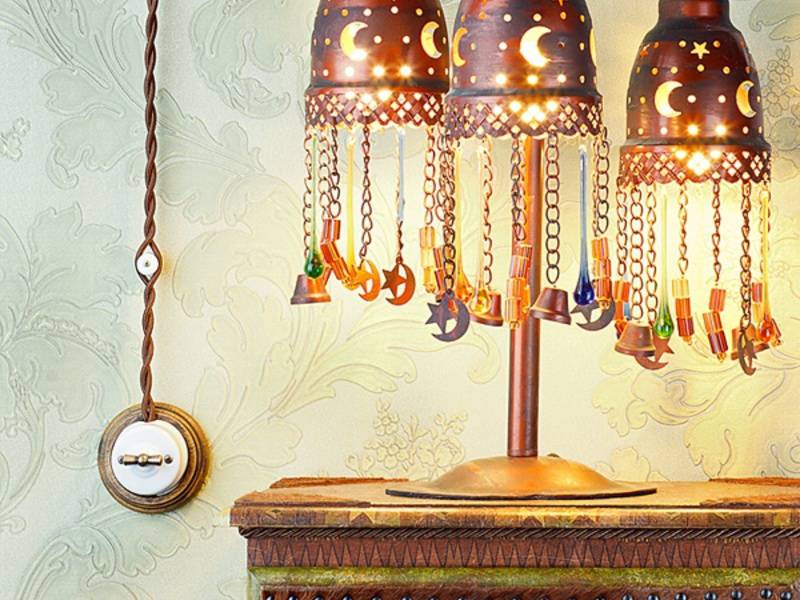

Ретро проводка в определенных интерьерах смотрится очень неплохо

Особенности проектирования декоративной открытой проводки

Кабели бывают двух, трех и четырехжильные. Для устройства ретро проводки в деревянном доме по всем правилам необходим трехжильный кабель, так как заземление по новым стандартам обязательно.

Так как сечение ретро-кабеля большим не бывает, при проектировании электропроводки надо делать лучевую схему. Это значит, что каждую линию тянут отдельно. Соответственно, надо тщательно продумывать где и как будут проходить трассы, чтобы это выглядело симпатично. При этом надо руководствоваться следующими соображениями:

• На освещение используют ретро провод сечением 1,5 мм2. На одной такой линии максимальная допустимая нагрузка — 2 кВт, но суммарный потребляемый ток не более 10 А. Для освещения этого обычно более чем достаточно.

• Под розетки и розеточные группы тянут кабель сечением 1,5 мм2. Тут максимально можно подключить  3 кВт нагрузки с потреблением тока не более 16 А. В комнатах этого тоже достаточно, но вот на кухне — проблема.

Относительно ретро проводки на кухне деревянного дома стоит хорошо подумать. Во-первых, нитяная оплетка будет пачкаться и вернуть ей изначальный вид проблематично. Хотя, при желании можно использовать провод в виниловой или резиновой оболочке. Только покрытие должно быть светостаблизированным. Эти провода должны быть пригодны для наружного использования.

Во-вторых, отделка рабочей зоны чаще всего — плитка, а именно тут находится основное количество розеток. Потому имеет смысл на кухню дотянуть кабель скрытно (оптимальный вариант — под полом), развести розетки вдоль рабочей поверхности тоже скрытно, обычным кабелем в металлическом кабель канале. А на освещение, выключатели использовать ретро провода. Чтобы кухня тоже не выбивалась из общего стиля.

Производители и цены

Если задумана ретро проводка в деревянном доме, возникает вопрос, где закупить комплектующие и какой кабель лучше. На рынке есть витой декоративный кабель для открытой прокладки российского и европейского производства. Европейцы представлены несколькими фирмами. Лучшими считаются Fontini, Gi Gambarelli, Cordon Dor, Bironi. Из этого квартета лучший кабель у Gi Gambarelli (Гамбарелли). Он достаточно жесткий, чтобы хорошо сидеть на изоляторах, есть множество разных расцветок. Но основное его преимущество — он не горит и имеет пожарный сертификат. Стоит помнить, что ретро проводка в деревянном доме будет принята пожарной инспекцией без проблем только в случае наличия пожарного сертификата.

Кабели для ретро проводки имеют много цветов

Самый дешевый из европейских — провод Fontini (Фонтини), но он слишком мягкий, плохо держится на изоляторах. Чтобы не провисал, приходится ставить их чаще. Но самый большой минус — он горит. Ретро проводка от Cordon Dor (Гордон Дор) имеет множество расцветок, но выглядит «не очень» и тоже провисает. При всем при этом общее качество проводов хорошее. Но надо учесть, что стоимость одного метра трехжильного кабеля  порядка 2-4$ за сечение в 1,5 квадратных миллиметра и 3-5$ за более толстые проводники.

С российскими производителями все еще сложнее — эта тема популярна и постоянно появляются новые производители. Многие из них есть только на региональных рынках, так что отследить качество и найти лидера пока никому не удалось. В приятную сторону изменяется цена на ретро проводку российского производства. Конкуренция повышается, цены становятся все более приемлемыми.

Давно на этом рынке присутствуют несколько кампаний —  VILLARIS (российско-испанская), «Гусевъ», Gemini Electro. Они уже заработали определенную репутацию и качеству их продукции можно доверять. Вполне неплохая проводка. Но цены несколько выше средних. Есть и молодые кампании: Lindas, Retrika, Рыбинсккабель, ОТМгрупп, Zion (Цион) и другие.

Сколько стоит монтаж ретро проводки – обзор цен за работу

В среде профессионалов считается, что монтаж электропроводки открытым способом требует не только знаний и умений электрика, но и определённого художественного вкуса. Если проводку делают в деревянном бревенчатом доме, то надо чувствовать дерево, согласовывать общий рисунок монтажа и размещение электротехнических изделий с ритмом расположения досок и брёвен. В современной городской квартире необходимо чувствовать стиль дизайна, и открытая проводка не должна ему противоречить.

Повышенные требования к мастерству электромонтажников являются предпосылкой к повышенным запросам на оплату их труда. Ценник определяется брендом монтажной компании и, не в малой степени, брендом компании-производителя кабеля и установочных изделий. Поэтому разброс цен довольно широкий.

Ниже приводятся усреднённые цены на основные операции по выполнению открытой электропроводки.

Прокладка витого кабеля зависит от количества жил в нём и от сечения жилы. Цена протяжки одного погонного метра двухжильного кабеля с сечением жилы 1,5 мм² равна примерно 60 рублям, а трёхжильного кабеля с сечением жилы 2,5 мм² равна примерно 115 рублям.

Установка розетки Vintage стоит 235 рублей за штуку, а розетки Bironi стоит 290 рублей за штуку. По 110 рублей надо заплатить за установку рамок для розеток.

Установка и подключение выключателей Vintage и Bironi стоят соответственно 235 и 380 рублей за штуку. Установка распаячной коробки обойдётся в 290 рублей.

За проходное отверстие в стене для кабеля надо заплатить 350 рублей. Установка пластиковых или керамических изоляторов стоит по 8 рублей за штуку.

Если вам понравилась наша статья, отблагодарите автора «лайком» и обязательно оставьте свой комментарий.

Предыдущая ОсвещениеТоп-5 лучших 3D-светильников: идеи для уютной квартиры
Следующая ОсвещениеИдеи для светильников своими руками и пошаговые инструкции по их изготовлению

Пошаговый монтаж открытой электропроводки

ЭТАП 1 (общий) Составление схемы монтажа

Данный этап является общим при прокладке как скрытой так и открытой проводки

Определяемся с местами установки розеток, выключателей, светильников и электрощитка (если он нужен). К примеру, составим следующую схему монтажа электропроводки в одной из комнат.

Мы определили где хотим установить розетки, выключатель, где будет находится светильник, а также где установим электрощиток и составили схему монтажа электропроводки. Теперь можно приступать непосредственно к ее монтажу.

ЭТАП 2 (Монтаж открытой проводки) Установка электрооборудования

Для начала оговорим, что наиболее распространенными способами прокладки открытой проводки являются прокладка в коробе и прокладка на скобах поэтому именно их мы и будем рассматривать.

Для удобства, монтаж открытой проводки рекомендуется начать с установки розеток, выключателей, разветвительных коробок и электрощитка, методика их монтажа аналогична друг другу, поэтому мы не будем уделять этому слишком много внимания:

Видео монтажа:

ЭТАП 3 (Монтаж открытой проводки) Монтаж коробов (кабель-каналов), укладка кабелей.

Теперь когда все установлено на свои места можем приступать к монтажу короба (кабель-канал) по намеченным линиям прокладки электропроводки.

Кабель-канал — это пластиковый короб в который укладывается электропроводка. Он состоит из основания и крышки.

Короба бывают разных размеров и цветов, и, как правило, имеют стандартную длину — 2 метра. Для монтажа короба нарезаются на отрезки необходимой длинны (обычно короб нарезается ножовкой по металлу), например, нам необходимо нарезать короб на следующие участки:

Отрезки длинной 2 метра — 2 шт

Отрезки длинной 1,5 метра — 3 шт

Отрезки длинной 0,5 метра — 2 шт

Отрезки длинной 0,3 метра — 1 шт

Отрезки длинной 0,2 метра — 1 шт

Итого общая длинна необходимого нам короба — 10 метров (т.е. можно купить 5 полос короба по 2 метра).

После того как короба нарезаны можно приступить к их установке, монтируются они очень просто: необходимо открыть крышку короба и прикрутить основание короба к стене на саморезы (в случае если стена из дерева или гипсокартона) или на пластиковые дюбель-гвозди (в случае если стена кирпичная, бетонная и т.п.). После того как короб прикреплен к стене в него закладывается кабель и короб закрывается крышкой. Углы поворота короба можно закрывать специальными пластиковыми уголками, так же можно составлять углы с обрезкой короба под 45º.

Видео монтажа короба (видео не самое лучшее, однако ничего лучше на просторах интернета найти не удалось, возможно в будущем мы снимем собственное видео на данную тему, а пока приходится пользоваться тем, что есть):

В случае если вы решили выполнить монтаж электропроводки на скобах, то вместо монтажа короба, после установки розеток, выключателей и всего прочего сразу укладывается кабель, который крепится к стене скобами. Скобы (клипсы) для крепления кабелей бывают пластиковые разных размеров, рассчитанные под определенные типы и размеры кабелей. Так же скобы могут быть универсальные.

ВАЖНО! Укладывая проводку на скобах помните, что данным способом запрещается крепить обычные кабеля к сгораемым основаниям (например к деревянной стене), для этого необходимо использовать специальные кабеля не поддерживающие горение (не распространяющие горение). ЭТАП 4 (Монтаж открытой проводки) Сборка схемы

ЭТАП 4 (Монтаж открытой проводки) Сборка схемы.

Теперь, когда все смонтировано, и выполнена разводка кабелей по стенам можно приступать к подключению розеток, выключателей, светильников и сборке схемы электропроводки соединяя провода в разветвительных коробках.

Правила устройства электропроводки

При выполнении декоративной проводки следует придерживаться общих правил, распространяющихся на любую электропроводку:

Ответвления нужно выполнять в распаечных коробках.
От коробки до розетки или выключателя провода должны идти вертикально вниз.
Важно соблюдать расстояния от розеток и выключателей до дверных коробок и оконных откосов. Они не должны быть менее 10 см.
Расстояние между проводкой и линиями коммуникаций еще важнее

Оно не должно быть менее 50 см.

Расстояние от пола до розеток и выключателей современными нормами не устанавливается.

От щитка разводка может идти непосредственно под потолком или быть расположена в полу. В каждом помещении должны присутствовать минимум две линии: на розетки и освещение. Иногда такое обилие проводов становится малопривлекательным. В таких случаях можно скрыть верхнюю разводку за чистовым потолком, а от нее опускать вниз витые декоративные кабели.

Процесс монтажа

На первом этапе проводят разметку мест расположения линий, распаечных коробок, розеток и выключателей. Чтобы результат смотрелся хорошо, стоит тщательно продумать расположение всех элементов. Если стены деревянные, при переносе мест крепления старые отверстия замаскировать будет очень сложно. Полезно перед началом всех работ начертить план размещения линий электропроводки вместе с точками крепления изоляторов и других электротехнических изделий.

Затем размечают и закрепляют изоляторы. Оптимальное расстояние между ними составляет около 50 см. Оно не должно превышать 80 см, а вот быть меньше 50 см вполне может. На бревенчатых стенах рекомендуется закреплять изоляторы с промежутком в одно бревно.

Розетка или выключатель крепится на расстоянии около 50 см. Превышать этот размер не рекомендуется, чтобы избежать провисания проводов.

После закрепления всех элементов можно приступать к протягиванию кабеля и навешиванию его на изоляторы.

Есть некоторые тонкости: даже отстоявшееся здание из дерева, построенное достаточно давно, может давать усадку, отдельные элементы его конструкции могут смещаться. Поэтому не следует слишком сильно натягивать провода. Это не значит, что кабель должен провисать. Однако чрезмерно натянутые витые шнуры при поводке дома могут деформироваться, сместить изоляторы. В некоторых случаях возможны даже нарушения электрических соединений проводов.

Если проявить фантазию, электрическая проводка в стиле ретро может стать прекрасным украшением интерьера. Ее легко выполнить своими руками. Но лучший результат будет получен при обращении к профессиональным дизайнерам и электрикам.

https://youtube.com/watch?v=Z_kq1iL3qlg
