Ригель — это в строительстве так называют плиты перекрытия металлические или деревянные

Все сооружение имеют жесткий несущий опорный каркас. Он является скелетом, кристаллической решеткой зданий, который обеспечивает его статичность, несет основную нагрузку.

Ригель – это в строительстве важная конструктивная деталь, горизонтальный элемент, соединяющий опоры либо стойки. Так как он – часть несущей конструкции, то должен соответствовать техническим нормативным условиям, ГОСТу.

Остановимся подробнее на вопросе, ригель, что это такое.

Функции в строительстве

Для чего нужен ригель, каково его назначение в строительстве? Он является основой конструкции, которая распределяет нагрузку и соединяет опоры.

Его функции:

1. Обеспечивает жесткость конструкции за счет горизонтального сцепления опорных конструкций.
2. Соединяет опоры, одновременно служит полкой для плит перекрытия.
3. Обеспечивает поворотное (шарнирное) сцепление вертикальных опорных конструкций.
4. Пропорционально распределяет нагрузки.
5. Сокращает срок возведения зданий.
6. Один из основных конструктивных элементов при строительстве сооружения, предполагающего широкие, длинные пролеты: производственные цеха, торговые площади больших размеров, длинные проходы. Именно горизонтальное перекрытие придает жесткость и надежность конструкциям.
7. Вместе с опорными конструкциями является основой каркаса мостов, навесных коммуникаций типа виадуков, высоких ограждений дорог.
8. Стропила крыши, соединенные ригелями, делают каркас жестким, устойчивым.

Обобщая, можно сделать вывод, что ригель – незаменимый конструктивный соединительный элемент для разного рода сооружений. Этим объясняется востребованность данного вида продукции. В зависимости от назначения и расчетных нагрузок используются горизонтальные балки, изготовленные из различных материалов.

Основные виды ригелей

Среди них можно выделить наиболее востребованные в промышленном строительстве железобетонные и металлические горизонтальные балки. Для малоэтажного используют облегченные деревянные ригели.

Бетонные

Строительные бетонные ригеля должны соответствовать определенным требованиям. К примеру, обязательно наличие арматурного каркаса:

• используется качественный прокат, прошедший термическую закалку;
• арматурный каркас состоит из продольной арматуры (разного сечения), поперечной (средней);
• в опорных частях конструкции присутствуют соединительные стержни и металлические пластинчатые элементы, которые приваривают к опорам.

Важно! Бетон применяется только морозостойких тяжелых марок (В 22, В 40), а отклонения от технических размеров допустимы лишь минимальные. https://www.youtube.com/embed/chHRTsEcqnQ

Ригеля бетонные отливаются различной формы в зависимости от назначения. Закладные выступы на них называют «тавром». Ригель под плиты перекрытия представляет собой горизонтальную железобетонную балку, имеющую следующие формы:

• прямоугольную, без выступов (без полок);
• с одной полкой (Г образные, однотавровые);
• с двумя полками (Т образные, двутавровые).

На тавры укладывают не только плиты перекрытия, но и разного рода соединительные несущие металлические конструкции (фермы, балки)

Таблица маркировки ригелей в зависимости от назначения конструкции, ее формы.

Форма ригеля	Маркировка	Назначение
С одной полкой (однополочные)	РО РОП РЛП РОР	Опоры для многопустотных (РОП) Лестничные пролеты (РЛП) Ребристые плиты (РОР)
Двухполочные	РД РДП РДР	Плиты перекрытия Металлоконструкции Многопустотных плиты (РДП), Ребристые плиты (РДР)
Прямоугольные, без полок	Р прямоугольная РБ бесполочная РБП РБР	Соединения опор Мнопустотных плит (РБП) Ребристых плит (РБР)
Балконные или консольные	РКП	Консольных конструкций

Это маркировка по ГОСТ 18980-90.  Но отдельные компании могут выпускать ригеля с дополнительной маркировкой по утвержденным ТУ (техническим условиям).

Размеры ригеля ГОСТ

Маркировка прямоугольного ригеля	Размер по ширине (мм)	Размер по высоте (мм)
РВ-32-4.5	3190	160
РВ-36-4.5	3590	160
РВ-40-1.3	3990	160
РВ-46-2.5	4590	380
РВ-56-3	5590	160
РВ-60-3	5990	160
РВ-64-3	6390	160
РВ-64-4.5	6390	160

Длина указана во второй цифре маркировки.

Двутавровые ригеля

Маркировка двухполочного ригеля	Размер по ширине (мм)	Размер по высоте (мм)
1Р14-12	1400	400
1Р20-12	2000	400
1Р26-8	2600	400
1Р32-8	3200	400
1Р38-8	3800	400
1Р44-8	4440	400
Р56-12	5600	400
Р56-8	5600	400
Р62-12	6200	400
Р62-8	6200	400
Р74-8	7400	400
Р86-8	8600	520
РДП 4.26-(40-110)	2560	520

Виды и маркировка

Железобетонные ригели различаются по нескольким признакам: это форма профиля, линейные размеры, прочность. Соответственно отличается и маркировка видов. Марка – буквенно-цифровое обозначение, по которому можно узнать его особенности. Маркировка ставится на боковой стороне и не дальше, чем за один метр от торца.

Ригеля маркируют по ГОСТ 23009-2016. Марка состоит из трёх последовательностей символов, разделенными тире.

Первая последовательность показывает:

• форму профиля;
• высоту сечения;
• длину, округлённую до десятков сантиметров.

Затем ставится тире и указывается:

• несущая способность, выраженная в килоньютонах на метр (кН/м), или цифра, условно обозначающая максимальную допустимую нагрузку,
• класс стали напрягаемой арматуры, если она преднапряжена.

Третья последовательность ставится не всегда и указывает дополнительные свойства, например:

• стойкость к воздействию едких газов,
• степень сейсмостойкости,
• некоторые возможные конструктивные особенности.

Пример маркировки двухполочного железобетонного ригеля высотой профиля 600 мм, длиной 5560 мм, с несущей способностью 110 кН/м: РДП 6.56-110.

Профили

Следует заметить, что железобетонные плиты бывают ребристыми и многопустотными (прямоугольное сечение, имеют сквозные продольные отверстия). В зависимости от железобетонных плит, для которых предназначен монолитный ригель, отличается его сечение.

Основные формы и размеры:

Ригель железобетонный Р

Ригель ЖБИ марки Р имеет прямоугольное сечение – обыкновенный параллелепипед. Это изделие не имеет полок, и плиты опираются на его верхнюю грань. Применяется, когда ригель должен обладать большой площадью и равномерно прилегать к какой-либо поверхности.

РДП и РДР

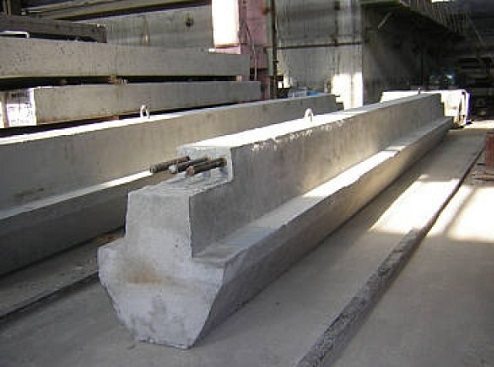

Двухполочный. Имеет форму тавра или сечение в виде креста. Таким образом по бокам образуются две полки, на каждую из которых могут опираться элементы перекрытия. Этот тип предназначен для соединения средних рядов колонн, где перекрытия будут ложиться на него с обеих сторон. РДП служит опорой для многопустотных плит, РДР – для ребристых.

Железобетонный ригель РБП и РБР

Бесполочный. Его поперечное сечение – что-то среднее между типами Р и РДП (РДР). Имеет сбоку уступы, похожие на полки у РДП или РДР. Но эти уступы гораздо меньше и не предназначены для опирания на них плит или других конструкций. Горизонтальные элементы опираются на верхнюю плоскость, как и у марки Р. Этот тип используется для формирования настилов из железобетонных плит. На РБП опираются многопустотные плиты, а на РБР – ребристые.

РОП, РОР, РЛП, РЛР

Однополочный. Имеет всего одну полку в отличие от симметричного РДП (РДР), у которого полки с обеих сторон. Вторая половина поперечного сечения схожа с РБП (РБР). Используется когда нужно опереть плиту только с одной стороны. РОП предназначен для многопустотных плит РОР – для ребристых.

РЛП и РЛР устанавливаются в стены лестничных клеток, на них опираются плиты или лестничные марши. В отличие от РОП и РОР на второй стороне этого типа чаще всего нет уступа – эта грань ровная, как у типа Р. На РЛП опирают многопустотные плиты, на РЛР – ребристые.

РКП

Консольный ригель. Имеет переменное поперечное сечение похожее на РДП (РДР). Устанавливается так, чтобы его часть торчала из стены. Выступающий край называется консолью. Две или больше консолей могут быть опорой для балконной плиты или иных наружных элементов.

Особенности армирования углов

Правильная вязка арматуры для ленточного фундамента невозможна без усиления углов металлического каркаса, так как именно эти участки испытывают на себе наибольшие нагрузки. Существует несколько общепринятых схем армирования углов. Общее правило: от каждого угла в обе стороны устанавливают 2-3 поперечных пояса с шагом 0,5 от основного расстояния между этими элементами (в нашем примере это составляет 250 мм).

На фото показаны три основных способа, как армировать ленточный фундамент в углах:

Способ № 1: углы армируем методом загиба основных продольных прутьев и связыванием перехлеста.

Способ № 2: используем Г-образные элементы (по три штуки на каждый продольный уровень армирования, то есть – 9 штук на каждый угол).

Способ № 3: применяем П-образные дополнительные элементы (по две штуки на каждый продольный уровень армирования, то есть – 6 штук на каждый угол).

На заметку! Можно применять и комбинированные методы для усиления углов металлического каркаса фундамента. Например, загиб продольных прутков плюс дополнительное применение 1÷2 Г-образных элементов.

Разобраться в тонкостях армирования ленточного фундамента поможет видео:

Ригельные балки для опалубки

Балочно-ригельная опалубка является оптимальной системой для сооружения перегородок, расположенных между этажами. Конструкция этого типа собирается из:

• двутавровых балок;
• подкосов, уголков и других расходных элементов;
• фанеры;
• крепежных элементов;
• ригелей, изготовленных из металла или дерева.

После сборки всех этих элементов, получается прочная ригельная опалубка. Конструкция этого типа может выдерживать очень сильные нагрузки (до 8 тонн на «квадрат»). Это становится возможным как раз благодаря тому, что используется металлический ригель для опалубки, преимущества которого очевидны.

Если использовать не обычную «балку» а элемент со специальной перфорацией, то стяжные винты можно будет устанавливать в наиболее удобных местах. Особенно это актуально, если речь идет о балочно-ригельной опалубке колонн. Благодаря конструктивным особенностям и характеристикам «балок», она зафиксируется надежным образом и займет правильное положение.

Еще одно преимущество, которым отличается ригельная опалубка – это скорость ее изготовления. По сравнению с любыми другими аналогами, эта система возводится за меньшее время.

Если говорить о стоимости ригельных элементов для опалубки и других типов сооружений, то она напрямую зависит от характеристик конкретных изделий.

Отличие ригеля от балки

Строительная индустрия развивается активно, что увеличивает количество новых терминов с каждым днем. Их правильное применение зависит в большей мере не от того, как мы их понимаем, а чем названия отличаются между собой в практическом применении.

Двутавровый ригель для опалубки перекрытий

Очень жаль, что не только люди, далекие от строительной сферы, но и инженеры часто попадают в тупик, особенно в том случае, когда их спрашивают о разнице между балкой и ригелем. Она действительно есть и нельзя на это закрывать глаза. Данный раздел раскроет ответ на этот сложный технический вопрос.

Что это такое

Выше мы узнали, что ригелем называют горизонтальный опорный элемент. К нему пристраиваются другие несущие конструкции, и его основной функцией является распределение нагрузки стропил на балки. Он может быть изготовлен из разных материалов, в том числе и из железобетона, от чего в итоге и зависит его форма.

Ригель считается основой будущего каркаса

Балкой называют конструкционный строительный элемент, главной функцией которой является работа на изгиб. Она является несущей конструкцией, которую чаще всего изготавливают из древесины или металла.

Двутавровая металлическая балка

Давайте сравним

Итак, мы выяснили понятия, теперь давайте определим, в чем же собственно разница между ними и почему категорически нельзя заменять одно другим.

Вы можете ригель назвать балкой, однако примите во внимание то, что он станет несущим элементом, установленным горизонтально. Тем самым у вас он станет несущей балкой, являющейся основой будущего каркаса, который возводится именно с помощью балок

Использование ригеля в качестве несущего элемента

Так как они работают на изгиб, с их помощью возводят не только чердачное помещение, но и межэтажные перекрытия. В этом и есть одно из отличий, так как ригель является стержнем строительной конструкции, в то время как балка используется для создания каркаса.

Поэтому сфера использования первого гораздо шире, из-за того, что он считается основным элементом строительного процесса. Балки же применяют лишь как элемент покрытия или перекрытия. Данная особенность еще связана с тем, что они могут быть только металлическими или деревянными, а вот ригель – еще и из железобетона. Это существенно расширяет сферу его применения.

Следует также отметить, взяв за основу процесс строительства и его терминологию, что балка все таки самостоятельный конструкционный элемент, размеры которого при проектировании тщательно рассчитываются. Ригель же часть рамы, жестко связанной со стойками, так что в процессе проектирования расчет не производится.

Если брать во внимание данные сведения, понятие балки предстает перед нами в более широком свете, а вот назначение ригеля определено четко и не изменяется в зависимости от условий. Мы подошли к тому, что можем сказать:

Мы подошли к тому, что можем сказать:

• балка – широкое понятие;
• ригель – является балкой, но выполняет узкоспециализированную функцию.

Изготовленный своими руками ригель выполняет функцию балки

Подытожим наши исследования:

Ригель	1. Является балкой, которая выполняет опорную функцию.2. Его можно устанавливать только горизонтально. 3. Является частью опорной рамы, которая тесно связана со стойками. 4. У него широкая сфера применения. 5. Изготавливается из дерева, металла и железобетона. 6. Стержень любой конструкции.
Балка	1. Основная работа — на изгиб.2. Ее назначение — перекрытие строительных конструкций. 3. Это – самостоятельный расчетный и строительный элемент. 4. Бывает из металла и дерева. 5. Основа для создания каркаса.

Подробнее об элементе

Чаще всего у него жесткое крепление, однако, есть случаи, когда в некоторых сооружениях используют шарнирное соединение. Зависит это от предназначения объекта.

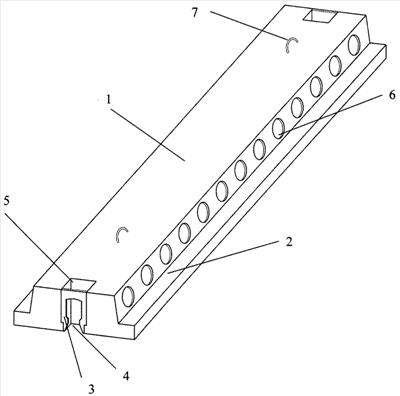

Однополочный вариант железобетонной конструкции

Нередко можно слышать, что строительные ригели называют железобетонными балками конструктивного назначения, которые представляют собой горизонтальный или наклонный профильный брус.

Размеры железобетонного ригеля могут быть различными, в том числе:

• сечение;
• форма;
• площадь;
• длина;
• способ закрепления, зависящий от характера его назначения.

На самом деле это не совсем так, поэтому о том, чем они отличаются между собой, поговорим в последней части статьи. А сейчас рассмотрим, какие материалы применяются для производства ригеля.

Элемент служит опорой для перекрытий

Материал и параметры

1. Данная конструкция изготавливается из тяжеловесного бетона, класс которых расположен в диапазоне В 22,5-40. Их выходная прочность должна составлять в теплый период не менее 75%, в холодный — 85%, кроме того, они должны обладать строгими параметрами водонепромокаемости и морозоустойчивости.

В производстве строительного элемента применяется тяжелый бетон

1. Для усиления надежности устройства, во время производства используют армирование стальной арматурой высокого класса одного из двух видов:

• горячекатаную;
• укрепленную термомеханическими воздействиями.

Бетонные ригеля — части каркасного строительства

1. При изготовлении данного строительного элемента используют ГОСТ на железобетонные ригели, где жестко предусмотрены возможные несоответствия от установленных правил. Например, при монтаже ригелей не разрешается, чтобы технологические пробоины были более 0,1 мм.

Двухполочный сборный элемент

Предназначение элемента

Конструкция может изменяться в соответствии от параметров и ее использования. Сегодня есть 3 разновидности:

Однополочный	Предназначен для поддержки плит одной стороной. В качестве примера можно привести:лестничную клетку; крайние пролеты помещений. Цена зависит от размеров.
Двухполочный	Изделие предназначено для создания опоры плит с 2-х сторон. Применение — при монтаже средних пролетов.
Бесполочный	Имеет прямоугольное сечение, используется для перекрытия из плит указанного вида.

Бесполочный строительный элемент для перекрытий

Рассмотрим функциональность элемента:

• соединяет части несущих вертикальных конструкций;
• создает пространственную твердость всей арматуры;
• позволяет гарантировать геометральную стабильность строения;
• своевременно передает нагрузки с балки на опорный механизм;
• увеличивает поверхность и прочность бетонного фундамента;
• поддерживает элементы ж/б конструкции.

Особенности применения

Сферы использования ригелей чрезвычайно обширны:

• с их помощью можно возводить сооружения собирательной планировки, особенно таких, где предполагаются высокие стены и длинные коридоры;
• актуальны они в процессе монтажа модульных сооружений;
• ЖБИ ригели для жилых и многоэтажных общественных зданий способны создавать оконные комиссуры или ограды;

Применение в строительстве – создание многоэтажных конструкций

задействуют их и как стойки в ЛЭП, из-за чего увеличивается площадь несущего основания, что дает возможность передавать нагрузки горизонтально, повышая способности опоры.

Особенности

Главное отличие и особенность в том, что элемент способен выдерживать мощные нагрузки в разных направлениях. К примеру, работать на изгиб как обычная балка, которая составляет часть будущего здания в целом. Обычно такие конструкции применяют при строительстве чердачных помещений.

Если у элемента Т-образное сечение с нижней полкой, их используют для опор настилов перекрытий. Это дает возможность уменьшить размер части конструкции, который неизбежно будет выступать в интерьер на толщину перекрытия.

Каким может быть бетонный ригель

Чаще всего железобетонные ригеля соединяют стойки каркаса здания. Они служат опорой для перекрытий. В таком случае бетон используется высоких марок — от В22 до В60. Выбор зависит от этажности здания, а еще от требуемой прочности конструкции. Для повышения надежности и прочности делают два пояса армирования. Арматуру применяют высокопрочную. Все нормативы прописаны в ГОСТ 13015.3. Технические условия, типоразмеры указаны в ГОСТ 18980-2015.

Выдержка из ГОСТ 18980-2015

Формы и виды

Перемычки, которые служат опорой для перекрытий, часто называют ригелем перекрытия. По форме они бывают трех видов: с одной и двумя полками или без полок. Те, которые с одной полкой применяют по краям конструкции. На них можно уложить только край одной плиты. С двумя — ставят по центру. На две полки можно уложить перекрытие с двух сторон.

• С одной полкой (выступом) — для укладки плиты перекрытия с одной стороны. Их еще называют однополочными.
  • Для опоры одной плиты:
    • РОП — пустотной;
    • РОР — ребристой.
  • Для лестниц:
    • РЛП — лестничного пролета;
    • РЛР — лестничных клеток.
      Виды железобетонных ригелей для опоры плит перекрытий и строительства бетонных лестниц
• С двумя полками (двухполочные) применяются для центральных пролетов. Они служат опорой для двух плит перекрытия с двух сторон. Есть две модификации — под обычные стойки и под колонны. Маркировка одинаковая, разные формы основания:
  • для стоек и колонн под укладку плит разного типа:
    • РДР — ребристые;
    • РДП — пустотные;
  • РКП — консольные — для опирания пустотных плит балконов.
• Бесполочные — по форме похожи на двухполочные, но полки очень малого размера. Снова-таки, есть для плит разного типа:
  • РБР — ребристых;
  • РБП — пустотных;
• Просто буква «Р» — железобетонный ригель с прямоугольным сечением.

Как видите, есть ригеля для ребристых и пустотных перекрытий. Они отличаются прочностью бетона, размерами и мощностью армирования. Форма же совпадает.

Расшифровка маркировки

В маркировке указана полная информация о железобетонном элементе. Она состоит из цифр, латинских букв и кириллицы. Обозначение разделено на блоки при помощи тире. Всего может быть три блока:

• В первом указан тип балки, его размеры в дециметрах. Кодировку типа ригеля можно посмотреть в пункте выше.
• Второй блок содержит информацию о типе использованной арматуры и несущей способности в килоньютонах на метр длины.
• Третий — информацию об использованном бетоне, если он имеет особые свойства: повышенную огнестойкость, сейсмоустойчивость, переносимость химических сред и т.д.

Несколько типов ригелей из железобетона с маркировкой и размерами по стандарту

Вообще, тема эта обширная, надо иметь под рукой много таблиц, так как неспециалисту помнить все кодировки нереально. Рассмотрим несколько примеров — РДП 6.56-110АIV-На.

• РДП — ригель двухполочный для пустотных плит. Размеры расшифровываются следующим образом: 6.56 — высота ригеля 6 дм или 60 см (600 мм), длина 56 дм, это 560 см или 5600 мм.
• 110AIV — расшифровывается как стальная арматура из стали AIV, несущая способность — 110 кН/м.
• На — буква «Н» — бетон с нормальной паропроницаемостью. Буква «а» — в конструкцию добавлены дополнительные закладные элементы.

Железобетонные ригеля должны иметь строповочные отверстия или монтажные петли для подъема при помощи техники. Продавать изделия с ненапряженной арматурой можно при прочности бетона не ниже 70% в теплое время и 85% в зимнее. Ригеля для межэтажных перекрытий должны иметь отпускную прочность не ниже 90%. В бетоне не должно быть трещин. Допускаются небольшие поперечные усадочные волосяные трещины толщиной не более 0,1 мм.

Гост серия и маркировка

Соответствие продукции ГОСТу обеспечивает надежность конструкции и длительный срок эксплуатации. Даже мелкая оплошность при выборе ригеля может иметь большие негативные последствия.

Типы жби Ригелей согласно ГОСТУ — как их определять

Ригель двухполочный РД – делится на 2 под типа, его роль удерживать плиты с обоих сторон

• Ригель РДП – применяется для пустотных плит
• Ригель РДР – применяется для плит с ребристым основанием

Ригель однополочный РО – также имеет 2 под типа, и его роль поддерживать плиту только с одной стороны

• Ригель РОП – применяется для пустотных плит
• Ригель РОР – применяется для ребристых плит перекрытий

Ригель бесполочный РБ – применяется в местах где нужна бесполочная подпорка плиты, имеет 2 под типа:

• Ригель РБП – по аналогии свыше, для пустотных плит перекрытий
• Ригель РБР – используется для ребристых плит

Ригель РЛ – при установке лестничных клеток, используют данный тип ригеля, который так же делится на 2 вида:

• Ригель РЛП – применяется для пустотных плит
• Ригель РЛР – используется для ребристых плит перекрытий

Три дополнительных вида ригелей для особых участков

1. Ригель РКП – применяется для удержания балконной плиты
2. Ригель Р – самый простой ригель в форме прямоугольного сечения
3. Ригель РФ – фасадный ригель, его целью является связывать между собой колонны, фасадные плиты и плиты перекрытий.

Что означают цифры и буквы в названии маркировки Ригеля

• Буквенно-цифровое обозначение до дефиса:
• Буквы – тип ригеля.
• Число до точки – высота сечения.
• Число после точки – длина ригеля в дециметрах (округлено в большую сторону).
• Буквенно-цифровое обозначение после дефиса:
• Параметры накрузки (кН/М) или порядковый номер.
• Класс стали.

Определение типа ригеля по его виду, размеры и сечения

В первой части маркировки может использоваться сокращенная форма названия ригеля – (Р) и порядковый номер типоразмера. Также производитель может использовать свою маркировку, которая описывает особенности продукции, но, как правило, данная маркировка не перечит ГОСТу. Просто следует уточнить всю информацию.

В ГОСТе 13015.0 прописаны такие требования к железобетонным ригелям как: прочность, морозостойкость и водонепроницаемость бетона, толщина защитного слоя, защита от коррозии и т.д.

В соответствии с ГОСТом 26633 к бетону предъявляется особое требование – он должен быть «тяжеловесным» (то есть от класса B22 до B40).

Типы и виды Ригелей

Размеры

3 критерия по которым выбирают жби ригели, высота, длина, ширина

Размеры железобетонных ригелей диктуются ГОСТом, требованиями действующего стандарта, рабочими чертежами и технологической документацией.

Размер продукции и площадь сечения будет зависеть от уровня нагрузки и типа конструкции. Все параметры, такие как длина (L), ширина (b) и высота (h), подбираются индивидуально по типу продукции и в зависимости от нужных характеристик. С полным списком товаров можно ознакомиться в каталоге.

Чертежи и схемы армирования монолитной плиты перекрытия

Чертеж плит выполняет важную функцию – позволяет все заранее просчитать, спланировать и сделать правильно. По схеме и чертежу рассчитывают расход материалов, решают, какую арматуру использовать для перекрытия, определяют все значения и показатели, планируют смету.

Этапы составления чертежа:

• Выполнение замеров всех помещений, внешнего периметра дома (если есть проект, перенесение данных из него)
• Фиксирование на схеме всех отверстий, которые не планируется заливать
• Перенос контуров всех несущих стен, части промежуточных, выполнение детальной схемы обвязки, сетки, упрочнения с параметрами толщины стержня, мест увязки и стыковки
• Определение размера ячеек, мест установки продольного крайнего прута до края заливки
• Расчет габаритов профлиста для нижней плоскости плиты
• Когда планируются плиты перекрытия на чертеже, сразу распределяют ячейки: обычно их количество не имеет целого числа. И арматуру смещают таким образом, чтобы получить одинаковые размеры уменьшенных ячеек у стен
• Расчет расхода и характеристик материалов: умножение длины стержня на количество, добавление запаса на стыки (около 2%), округление в большую сторону. Просчет нужного диаметра для обустройства нижнего и верхнего слоев
• Расчет пластиковых фиксаторов и проката на выполнение вставок между сетками
• Определение объема цементного состава – исходя из площади помещения и толщины перекрытия: сверху и снизу арматура для плиты перекрытия должна покрываться минимум 20 миллиметрами раствора, чтобы полностью защитить металл от внешних воздействий и коррозии. Если общая толщина перекрытия составляет больше 15 сантиметров, арматура для перекрытия уложена в 2 слоя, сверху располагают большую часть раствора
• В чертеже также указывается количество опорных колонн, опалубки, деревянных балок для платформы под заливку перекрытия и т.д.
