Изготовление и установка ворот для гаража своими руками

Основные особенности монтажа

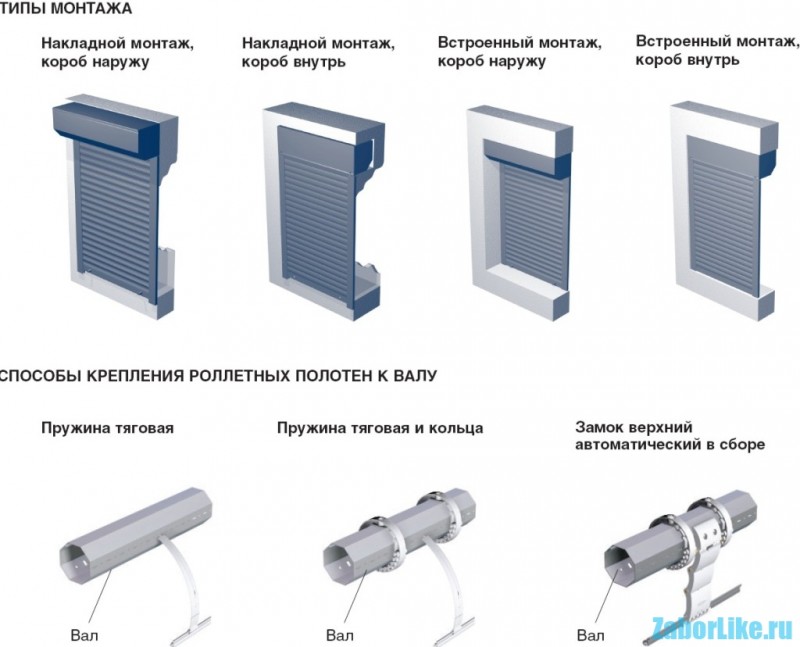

Конструкция рольворот

Рулонные ворота можно монтировать как снаружи проема, так и с внутренней стороны гаража. Однако по заключению специалистов, внутренний монтаж обеспечивает большую безопасность и долговечность конструкции.

Чтобы установить рулонные ворота своими руками необходимо собрать комплект изделия по размерам своего гаража с учетом его параметров и условий дальнейшей эксплуатации. Конструкция гаражных ворот рулонного типа должна состоять из защитного короба, полотна ворот, вала, направляющих шин и системы управления. Защитное полотно в движение приводит электропривод. Перемещается полотно ворот вниз или вверх по боковым направляющим.

Рулонные ворота снаружи

Монтаж ворот начинается с разметки. С помощью рулетки замеряют размеры проема и по максимальным параметрам закупают материал и комплектующие детали. Согласно инструкции по установке рулонных ворот перед монтажом вертикальных направляющих проверяют ровность пола строительным уровнем. При необходимости необходимо выровнять поверхность.

На ведущей секции полотна закрепляют верхние опоры направляющего ролика. Монтируют внутренние петли. Панель в самом низу конструкции оснащают кронштейнами. Ставят нижнюю планку таким образом, чтобы ее края заходили за проемы равномерно. Выравнивают секцию по уровню. Далее по ней устанавливают вертикальные направляющие. К нижней панели крепят тросы и вставляют ролики с распорными втулками. Крепят ролики с держателями к боковым опорам. Прикручивают к боковым стойкам оставшиеся саморезы.

На основе сборочного комплекта рулонные ворота собираются качественно и довольно быстро. При необходимости профессиональные производители ворот рулонного типа могут оказать консультации относительно грамотной сборки конструкции, ее комплектации и этапов сборки.

Как монтировать ворота

Привод роллетных ворот

После приобретения рольставни в гараж нужно очень внимательно изучить инструкцию и обязательно проверить комплектацию всех составляющих узлов.

В нее должны входить:

• Блок для защиты ворот.
• Направляющие.
• Воротное полотно из выбранного материала.
• Барабан.
• Механизм управления.
• Набор крепежных элементов.

После этого необходимо подготовить стены — они должны быть достаточно ровными. В противном случае их понадобится штукатурить, затем выравнивать (см. Отделка стен гаража и внутренние работы ).

Это необходимо, чтобы обеспечить направляющим элементам плотное прилегание к стенам и параллельность между собой. Допускаемая погрешность составляет до пяти миллиметров.

Для работы понадобится приобрести:

• Перфоратор.
• Электрическую дрель.
• Шуруповерт для установки крепежа.
• Болгарку.
• Клепальник.
• Слесарный молоток.
• Кувалду.
• Ударные инструменты.
• Пассатижи.
• Кусачки.
• Ножовку.
• Ножницы по металлу.
• Напильники.
• Отвертки.
• Гаечные ключи.
• Силиконовый пистолет.
• Электрический паяльник на 60 Вт.
• Электрический тестер.
• Удлинитель на 30 метров.
• Отвертка электро-индикаторная.
• Рулетка на пять метров.
• Штангенциркуль125-миллиметровый.
• Сверла по металлу.
• Бур по бетону.
• Строительная каска.
• Защитные очки.
• Лестница при работе наверху.

Порядок проведения работ следующий:

• Сверлятся отверстия для крепежа с шагом 50 сантиметров для монтажа направляющих. Отверстия будут сквозные, рассверленные с наружной стороны планки.
• Конструкцию ворот необходимо подогнать по уровню проема, по горизонтали и вертикали.
• Вставить непосредственно рольставни, отметить карандашом место размещения крепежа и место бурения отверстия для привода.
• Разместить по краю проема две полосы.
• Спроецировать размеченные на стене места для помещения привода с краю короба, по намеченным точкам, перфоратором сделать отверстия.

Монтаж рольставен можно производить разными способами.

Роллеты с защитным коробом устанавливаются:

Снаружи гаража, как показано на фото. В этом случае усиливается защита от проникновения и уменьшается вероятность повреждения ворот.

Рольставни снаружи гаража

Внутри помещения. При этом появляется возможность выполнять управление воротами изнутри. Взломщики не смогут раскрутить, поддеть или поломать их.

Совет: При монтаже ворот с автоматикой перед креплением направляющих деталей необходимо вставить кабель: шнур, ленту или корд. Если монтаж внешний, его нужно проводить через стену и закрепить, после этого фиксируются направляющие.

Все технологические отверстия глушатся, зазоры — заделываются.

Преимуществами устройства автоматики в рольставни являются:

• Его можно подсоединить к системе пожарной сигнализации, что позволит при малейшем задымлении роллетам самим открыться.
• При потере пульта электроэнергию можно отключить и ворота поднять вручную.
• Если рольставней в гараже несколько, например, на воротах и на входной двери, они могут открываться одним щелчком.
• Для увеличения надежности от проникновения посторонних рассверливаются головки всех саморезов, которые выступают над поверхностью деталей. Альтернативой этому способу может быть запечатывание их силиконовым герметиком.

При аккуратном и правильном изготовлении рольставни гаражные будут служить достаточно длительный срок без ремонта. Но конструкциям требуется тщательный и качественный уход. Это связано с тем, что в отверстиях между полосами скапливается пыль и грязь.

• Чистить их следует не реже, чем через три месяца, в противном случае нежелательные частицы из атмосферы будут накапливаться, и очистить без химии будет нельзя, это может повредить поверхности некоторых металлических деталей.
• Перед проведением чистки следует перепроверить направляющие, где скапливаются листья и другой мусор.
• Уборка требуется ламелям и их шарнирным соединениям и сопряжениям.
• Все операции можно проводить мягкими щетками и пылесосом.

Как правильно смонтировать, ухаживать и эксплуатировать рольставни, подробно показывает видео.

Как правильно сделать своими руками?

Ворота изготавливаются поэтапно. Процесс делится на два шага:

• монтаж стоек для навешивания полотна;
• создание распашных ворот.

Монтаж опор

Опоры можно изготовить из:

• профильной трубы;
• столбов из бетона. Можно купить готовое изделие или произвести заливку самому;
• кирпича или натурального камня.
• деревянного бруса.

Монтаж опор может осуществляться при помощи следующих способов:

• забивка. Глубина забивки должна составлять около 1,5 метров. Данный метод считается самым быстрым и экономичным. При выборе такого метода следует внимательно следить за уровнем, чтобы ворота не перекосились;
• бетонирование с армированием. Вам потребуется произвести укрепление столба при помощи бетона.

Пошаговая инструкция по установке опор:

• если вы решили делать бетонирование, вам потребуется пробурить котлован с минимальной глубиной в 1 метр. Делать бурение необходимо буром, диаметр которого более 200 мм.
• глубина котлована будет зависеть от степени промерзания почвы в вашем регионе. Ширину сторон можно определить с помощью качества почвы и размеров самой опоры.
• создайте подушку для бетона высотой в 150-200 мм. Она должна состоять из песка и щебня. Подушка используется для исключения углубления стоек;
• затем потребуется монтировать столб и выровнять его с помощью строительного уровня. После выравнивания опоры можно приступать к заливке;
• забетонированная конструкция должна выстоять в течение недели. Это минимальный срок, который необходим для застывания бетона. Не забывайте периодически смачивать бетон водой, чтобы исключить появление трещин;
• чтобы повысить надежность опор, потребуется произвести армирование и вывести пару арматурных закладных под петли.

Создание створок

Перед тем, как начать строительство конструкции, следует определиться с местоположением и внешним видом ворот. Место, где производится монтаж изделий, может влиять на облик всех элементов.

Если вы планируете установить ворота на территории заднего двора, при въезде в садовую зону или создать ограждение для будущей площадки под строительство, вам потребуется выбирать простые материалы. Для парадных ворот следует выбирать более дорогие и презентабельные изделия.

Универсальное руководство для изготовления ворот своими руками:

• подготовьте чертеж будущей конструкции. С помощью схемы вы сможете произвести точный расчет необходимых материалов;
• рама для ворот должна соответствовать габаритам финишной отделки. Соблюдая данное условие, вы сможете упростить весь процесс работы и не столкнетесь с соединительными швами на лицевой части полотна;
• при произведении расчетов следует пользоваться показателями рабочей ширины отделочных материалов;
• чтобы создать компоненты для рамы, потребуется произвести отрез трубы нужной длины и отшлифовать ее;
• шлифовка требуется для очищения изделий от ржавчины. Если на металле присутствует масляная смазка, ее можно удалить с помощью растворителей.

Сварка

При взаимодействии со сваркой не стоит забывать о мерах предосторожности. Если у вас недостаточно опыта, обратитесь к специалистам

С помощью такого способа вы сможете повысить качество работы и получить конструкцию привлекательного вида.

Стыки следует осуществлять таким образом, чтобы в трубу не затекала вода. Если сварить стыки неправильно, в трубу будет попадать снег или вода, которые в теплую погоду начнут увеличиваться в объеме. Это приведет к расширению стенок изделия и деформации всей конструкции.

Ребра жесткости оказывают влияние на устойчивость к ветровым нагрузкам. Если вы производите зашивку забора с помощью отделочного материала, производите приварку трубы в средней части наружного шва. Таким способом вы обозначите место прикрепления обшивочного материала.

Приваривание петлей следует производить к столбам и к каркасу. Если вы использовали для изготовления столбов кирпичи, а отвод арматуры не производился, потребуется закрепить на кирпиче швеллер, после чего приступить к сварке петель.

Грунтовка

Независимо от того, какой материал вы используете для создания каркаса, для него потребуется грунтование. Грунтовка продлевает срок службы краски и делает процесс ее нанесения более комфортным. Места сварки следует грунтовать более тщательно.

Окрашивание каркаса

Перед покраской следует удалить с каркаса всю пыль. Чтобы покрасить деталь, можно использовать любой тип краски. Большинство людей пользуется краскопультом, так как он гарантирует более ровное наложение слоя. Использование кисточки затягивает процесс, но понижает расход краски.

О том, как установить ворота своими руками, смотрите в следующем видео.

Как изготовить рольставни самостоятельно?

Рольставни можно приобрести в магазине или на строительном рынке, но многие мастера желают изготовить такие изделия самостоятельно

Перед самостоятельным изготовлением конструкции важно определиться с технологией монтажа будущего ограждения

Он может быть внутренним, внешним или встроенным.

Чаще всего мастера-самоучки используют внешний способ установки. предполагающий закрепление коробки над проемом.

Этот способ хорош тем, что не нуждается в дополнительных подготовительных работах.

Вся работа по производству рольставней будет подразделена на три этапа :

• подготовительный – проведение необходимых замеров, проверка качества откосов и уровня;
• выбор нужного материала с учетом качества стен гаража и глубины крепежа;
• монтаж и установка конструкции.

Возможно вас заинтересует статья о том, как изготовить недорогие ворота для гаража из профлиста своими руками.

Конструкция и чертеж

В подготовительном этапе рассчитываются геометрические параметры всей роллеты, а также ее составляющих, которые получаются путем нарезки заготовок-длинномеров.

Затем необходимо составить подробный чертеж. где будут наглядно указаны габаритные размеры самодельной роллеты (ширина и высота), величины которых зависит от размеров закрываемого роллетой проема и монтажного вида (внутренний, внешний или встроенный).

Также в чертеже необходимые параметры – это длина роллетного полотна, длина направляющей шины, длины защитного короба и октогонального вала.

Процесс изготовления

Процедуру изготовления можно разделить на определенные пункты:

• нарезание ламелей роллетного полотна со шлифовкой участков нарезания для удаления заусенцев;
• монтаж вставки-уплотнителя в концевой профиль, установка замка и запорных полос;
• нарезание направляющих шин с последующей шлифовкой, и установка уплотнителей в шины;
• отбортовка в шинах при необходимости;
• нарезание короба для защиты, изготовление окна для управительных элементов;
• нарезание октогонального вала со шлифовкой мест нарезки;
• сборка полотна роллеты;
• сборка короба для защиты с дополнительными приводами.

Для изготовления роллетных ставней, даже своими руками, необходимо наличие определенного оборудования. в числе которого:

• столы для заготовок;
• станки для отрезания составляющих рольставни;
• пила торцовая;
• верстак для слесарей;
• компрессор.

Как правильно собрать и установить?

Для успешного монтажа роллет понадобятся некоторые строительные инструменты: рулетка, уровень, шуруповерт, пассатижи, молоток, дрель с функцией перфорирования, ключи для гаек и ножницы.

Перед установкой важно качественно подготовить проем. Это включает удаление дефектов и неровностей стен для создания хорошей герметичности прилегания направляющих шин, без признаков зазора

Самая трудоемкая работа – это подготовка и использование отверстий и крепежа. Отверстия делаются при помощи перфоратора с дистанцией в полметра. Крепежные аксессуары выбирают под материал стены.

Для бетона нужно крепить стальные анкеры с пластмассовыми дюбелями, металл потребует винтов-саморезов, для проема из кирпича созданы стальные анкеры с распоркой. Для деревянных конструкций потребуются шурупы или шпильки.

После выполненной работы по сверлению, нужно закрепить каркас. шины-направители и приводной механизм. Короб и шины мастер должен проверить уровнем для исключения перекоса. К приводному механизму подсоединяются элементы электрики.

На одном из последних этапов собирается роллетное полотно с ригельными замками и пружинами для тяги. В конце нужно удалить все лишние швы и отверстия, монтировать заглушки и различные аксессуары.

Как установить рольставни самому? Смотрите процесс сборки и монтажа в видео ниже:

Монтаж ворот

Для начала нужно разложить все элементы роллет рядом с проемом, чтобы легче сориентироваться в устройстве ворот. Обязательно подготовить проем: очистить пристенки от облупившейся облицовки, убрать трещины, выровнять поверхность шпатлевкой.

Для плотного прилегания боковых частей конструкции необходимы абсолютно гладкие ровные стены. И только потом можно ставить каркас ворот.

Крепление направляющих

Если ширина ворот превышает 1,5м, установку лучше производить с помощником, в одиночку ставить их будет неудобно. Первыми крепят боковые профили: просверливают в каждой направляющей по два отверстия диаметром 4мм, расстояние между отверстиями около полуметра. Изнутри помещения просверливают отверстие для пружины, которая будет удерживать управляющий механизм. Теперь нужно собрать короб: его корпус соединяют с боковыми крышками алюминиевыми заклепками. В вал вставляют с правой стороны пружину, а сам вал крепят в коробе на притолоке.

Приложив каркас к поверхности, делают разметку крепежей и фиксируют направляющие. В пружину продевают шнур, плотно закручивают каркас анкерами или саморезами. Все крепежные отверстия закрываются специальными пробками, входящими в комплектацию ворот.

Важно! Расстояние между крепежными отверстиями на направляющих профилях не должно превышать 50 сантиметров. При этом нижние и верхние отверстия располагают не далее, чем в 15 сантиметрах от обрезанного края

Несоблюдение указанных параметров снизит прочность крепления каркаса и приведет к поломке механизма.

Монтаж роллеты

Когда каркас установлен и закреплен, можно монтировать полотно. Ставить его необходимо в направляющие через вал, аккуратно вставляя края ламелей. Концевым профилем фиксируют конец полотна внизу и в нижней планке просверливают два отверстия диаметром 6 мм. В эти отверстия нужно установить стопора, удерживающие ламели. После этого роллет закрывают крышкой, а все крепежные отверстия заклепывают. На внутренней поверхности притолоки нужно плотно прикрутить кассету для полотна и ролик.

Установка полотна ворот

Важно! Все крепежные элементы необходимо закручивать равномерно, иначе отдельные элементы ворот будут зафиксированы менее плотно, и вся конструкция окажется перекошенной. Это не только испортит внешний вид, но и негативно скажется на ходе полотна

Проверив качество крепления, нужно несколько раз открыть и закрыть ворота, чтобы отрегулировать ход полотна. Неровно установленные роллеты не смогут двигаться плавно и тихо, поэтому при монтаже обязательно стоит проверить уровнем горизонтальное расположение ламелей. После проверки и регулировки монтаж считается завершенным. С ламелей снимают защитную пленку, удаляют пыль и ставят декоративные заглушки.

Особенности установки конструкций

После изучения инструкции установить роллетные ворота своими руками сможет любой толковый мужчина. Началу работ предшествует проверка готовности проёма к монтажу конструкции. Каким требованиям должен соответствовать проём, описывалось выше. При планировке подключения электропривода необходимо позаботиться о подводке.

Для получения целостного изделия важно проверить комплектацию будущих ворот, и можно приступать к установке

Сначала занимаются направляющими:

• Помечают места будущих отверстий.
• Просверливают стенки для крепления.
• При помощи крупного сверла проделывают отверстия под заглушки (с лицевой стороны).

Короб к установке подготавливают так:

• Откручивают саморезы.
• Снимают переднюю крышку.
• На оставшейся крышке помечают и просверливают дыры, через которые будет подводиться электричество. Также отверстия нужны для крепления короба.

Все последующие работы выполняют пошагово.

1. Направляющие рельсы вставляют в пазы боковых крышек.
2. Собирают каркас, соединяя направляющие с коробом.
3. Прикладывают каркас к проходу и выверяют вертикаль строительным уровнем.
4. В местах фиксации направляющих просверливают отверстия под дюбеля.
5. Позиционируют рамку в проёме.
6. Распечатывают полотно.
7. Вводят ригели в верхнюю пластину.
8. Оси ригелей скрепляют с установочными отверстиями колец.
9. Кольца сводят до упора и фиксируют их положение, плотно ввинчивая саморезы в вал.
10. При помощи регуляторов концевого выключателя надежно закрепляют полотно по обеим сторонам.
11. Регулируют верхнее положение изделия, выпуская в проём 1 ламель.
12. Подключают электрическую часть конструкции.
13. Возвращают на место переднюю крышку короба.
14. Затыкают пустоты заглушками.
15. Снимают с полотна защитную плёнку и оценивают проделанную работу.

Роллетные ворота готовы! Эксплуатировать конструкцию очень удобно, ухаживать за ней – необременительно. Для поддержания аккуратного вида достаточно периодически протирать полотно мягкой ветошью, которая хорошо впитывает влагу. Зимой для защиты ворот от наледи следует использовать «антизамерзайку». Обработка предотвратит остановку полотна или его торможение.

Устройство короба

Желательно, чтобы все конструктивные элементы были от одной фирмы – производителя (кожух, трансмиссия, шины, вал). Если это не так – рулонные ворота своими руками не собрать. В каждом устройстве существует хитрость – при поломке редуктора, происходит срочное аварийное закрытие полотна.

Ветровые нагрузки – не страшно для подобного устройства. Между шинами прокладывают специальные поролоновые уплотнители, которые выполняют функцию защиты от пылинок и попадания грязи. Открытие ворот происходит без шума, чего не скажешь о ручных вариантах открывающего механизма.

Чаще всего, последним видом привода удобно пользоваться в случае отключения электроэнергии в гараже.

Достоинства и недостатки ворот роллетного типа

Преимущества роллетных ворот.

• Для открывания ворот не нужно свободное пространство ни сбоку от проема, ни по обе стороны от него.
• Роллетные ворота хорошо открываются в снежную погоду (нет необходимости в длительной расчистке от снега пространства перед воротами).
• Возможны различные маневры транспорта.
• Въездные ворота могут быть оснащены электрическим приводом с относительно небольшой стоимостью.
• Чрезвычайная простота в эксплуатации.
• Возможен монтаж при арочной форме проема.
• Эстетичность (роллетные ворота отлично гармонируют с рольставнями на окнах).

Недостатки роллетных ворот.

• Роллетные ворота недостаточно, по сравнению с другими конструкциями, устойчивы к взлому.
• Возможно ухудшение функции ворот при их обледенении.
• Необходимость защиты от негативного воздействия осадков.
• Полотно ворот, состоящее из ламелей, не позволяет врезать калитку

ТРИ ВАРИАНТА МОНТАЖА ГАРАЖНЫХ РОЛЛЕТНЫХ ВОРОТ

Роллетные ворота можно устанавливать тремя основными способами: накладным, притолочным и со встраиванием в стену. Они различны по трудоёмкости и результатам. Накладной способ считается самым простым: к стене над проёмом (изнутри или снаружи) крепят вал, а по бокам от него — направляющие. К наружной установке обычно прибегают в домах, оборудованных рольставнями (короба которых никогда не крепят изнутри), чтобы поддержать цельность рисунка фасада. Внутренний монтаж более универсален (подходит для проёмов с любой геометрией), не привносит лишних элементов в архитектурный облик здания, да и детали конструкции при нём лучше защищены от осадков. Притолочный способ подразумевает крепление вала в верхней части проёма. Фактически декоративный короб образует новую притолоку, которая оказывается на 35-40 мм ниже базовой.

Он не выступает за плоскость стены, и его даже можно скрыть под обшивочным материалом, например под сайдингом. Увы, прибегнуть к такой схеме удастся только при изначально большой высоте проёма (от 2400 мм). Встраивание в стену — сложный, трудоёмкий способ, к которому в случае ворот прибегают довольно редко из-за больших размеров сечения короба (от 250 * 250 мм).

О возможности реализовать его нужно задуматься еще при проектировании здания. Над проёмом предусматривают нишу для короба, позже её заделывают кирпичом, или зашивают вагонкой, или просто заштукатуривают короб вместе со стеной так, что он становится невидимым ни изнутри, ни снаружи.

При опускании полотно словно выезжает из стены, что выглядит очень эффектно. А когда ставни открыты, об их наличии свидетельствуют лишь направляющие, привинченные к откосам, да и те нетрудно скрыть, например, слоем штукатурки. Однако и здесь есть свои минусы: механизм привода оказывается практически недоступным, а в стужу не исключено промерзание участка стены над окном (в месте расположения ниши).

Варианты монтажа роллетных ворот: под притолокой (а), накладной внутренний (6), накладной внешний (в)
На схемах: 1 — порог; 2 — стена; 3 — направляющая шина; 4 — полотно; 5 — вал; 6 — защитно-декоративный короб

Особенности

Ворота представляют собой универсальные ограждающие конструкции, которые устанавливаются на входе на определенный объект или частную территорию. Сегодня существует множество разновидностей таких конструкций, что позволяет подбирать их в зависимости от назначения.

Независимо от того, какой тип ворот рассматривается, изделие состоит из нескольких основных элементов:

• Полотно. Эта часть является основной всей системы. В зависимости от конструкции, полотен может быть несколько. Некоторые модели могут иметь сложную геометрическую форму, придаваемую с целью создания уникального дизайна.
• Опоры. Данные изделия принимают основную нагрузку, создаваемую створкой или полотном. Форма и технические особенности зависят от способа крепления ворот.

Ворота имеют несколько отличительных особенностей:

• Простота. Изготовление некоторых модификаций не требует знаний и опыта работы с разными материалами.
• Долговечность. Качественные изделия могут прослужить до 15-20 лет при правильном уходе.
• Легкость управления. Сегодня все виды ворот дополняются специальными петлями, роликами и другими системами, упрощающими открывание створок.
• Разнообразие дизайна. Продукцию изготавливают с применением различных материалов и подходов. Это позволяет получать не только прочные, но и красивые изделия.

Виды полотен

В предлагаемых отечественному покупателю конструкциях современных ворот рулонного типа наиболее часто применяются следующие виды панельных профилей:

• профили пенонаполненные двустенные;
• одностенные облегченные пластины;
• решетки рулонного типа.

Рассмотрим каждый из этих видов профилей более подробно.

1. Двустенные профили изготавливаются обычно из алюминия или нержавейки, причём на металл сверху наносится лаковый защитный слой, предохраняющий полотно от коррозии и придающий ему определённую привлекательность. Ворота из наполненных пеной ламелей не только надёжно защитят ваш гараж от несанкционированного проникновения, но и позволят сократить тепловые потери, а также заметно снизят уровень посторонних шумов в помещении.
2. Тепло- и звукоизоляционные характеристики воротных полотен, набираемых из облегчённых одностенных профилей, обычно несколько хуже, чем у двустенных конструкций. Эти изделия привлекают рядового покупателя своей относительно низкой ценой, и широко используются в не обогреваемых помещениях производственного назначения, где требования по температурному режиму не очень высоки.
3. Рулонные решетки отличаются от рассмотренных ранее конструкций своей визуальной «прозрачностью» и применяются в тех местах, где возникает необходимость в хорошей обзорности ограждаемых пространств, то есть на объектах спортивного характера, в торговых центрах и на подземных стоянках.

Рулонные ворота, изготавливаемые из любых видов профилей, благодаря жёсткости своей конструкции обеспечивают надёжную защиту ограждаемых пространств и устойчивы к рабочим деформациям и мощным порывам ветра.

При изготовлении используются, как правило, профили усиленной жёсткости с шириной ламели от 55 до 77 мм.
