Как расположить розетки на кухне: пошаговая инструкция

Какой кабель использовать

Прокладка электропитающих кабелей планируется исходя из мощности бытовых приборов:

• Медный кабель сечением проводника 8 кв. мм планируется для обеспечения отдельных потребителей большой мощности — электроплита, варочная поверхность, электродуховка, котел отопления, водонагреватель накопительный, водонагреватель проточный, стиральная машина автомат, посудомоечная машина;
• Кабель медный сечением 4-6 кв.мм — микроволновка, холодильник, электрочайник, кухонный комбайн;
• Медный кабель сечением проводника 2-4 мм — для тостера, блендера, электромясорубки, кофеварки, кофемашины, телевизора и других потребителей.

В случае установки блока розеток рекомендуется проложить отдельную линию к блоку из кабеля сечением 6-8 мм, это обеспечит надежную работу  без перегрева линии.

медный кабель ВВГнг

Установка отдельных линий к потребителям большой мощности позволит обеспечить надежную подачу электроэнергии к прибору и  аварийное отключение автоматом защиты. Например, при выходе из строя нагревательного элемента стиральной машины и коротком замыкании в цепи, индивидуальный автомат отключит только линию питания стиральной машины. А остальные приборы будут продолжать работать в нормальном режиме.

Внимание! При прокладке новой проводки нужно использовать только медный кабель, никаких скруток с алюминием, только цельные жилы от автомата на щитке до кухонной розетки!

Виды розеток для кухни

Как правило, на кухне каждой домохозяйки имеется множество разных полочек и шкафчиков. Это отличное место, где можно спрятать источники питания

Ведь в наше время, дизайну комнат, придают особое внимание. Зачастую  розетки на открытых местах очень портят общий интерьер кухни

Для того чтобы это не произошла, их нужно грамотно спрятать от глаз.

Виды розеток:

Выдвижная розетка – хороший вариант для маленьких кухонь . Она изготовлена на основе удлинителя. Поэтому дает возможность пользоваться электроприборами на большом расстоянии. Как правила, выдвижной блок на кухне прячут под столешницу или шкафчик.

Внутренние розетки− это самый простой и удобный вариант. Выглядит это все как небольшой блок с розетками по сторонам. Он крепится в шкафчик гарнитуры или под рабочую поверхность. Изюминка, встроенной розетки на кухне в том, что она скрыта от глаз, но в любую минуту к ней можно подключить несколько электрических приборов.

Накладные розетки −это самый просто вид, который обычно используется в простых комнатах. Главная их особенность в монтаже, с которым справится каждый. Но, к сожалению, этот вид питания плохо подходит для кухни. Дело в плохой защите от влаги, грязи и пыли.

Угловая розетка для кухни− самый удобный вариант, в случае, когда нет свободного места. Эту розетку можно установить в стыке стен или шкафчиков. Некоторые модели имеют блок, который состоит из двух или трех ячеек. Установка не сложнее, чем обычной розетки в других комнатах. Сколько нужно розеток для кухни

Самый частый вопрос при монтаже, сколько розеток нужно на кухне? Это довольно сложный вопрос, ведь никому не хотелось бы, чтоб в итоге их было слишком много, или мало. Для каждой кухни это чисто индивидуальный вопрос. Но все, же существуют определенные стандарты.

Итак, розетки понадобятся для:

• Холодильник
• Вытяжка
• Плита
• Духовка
• Микроволновка
• Посудомоечная машина

Пошаговая инструкция: как нарисовать схему размещения розеток на кухне?

Шаг 1. Рисуем общий план и считаем розетки

На первом этапе достаточно взять распечатанный план кухни и от руки указать на нем все необходимые розетки стрелочками, подписав, для чего они предназначены. Привязка к размерам здесь пока не нужна, вы просто определяете количество и типы розеток.

Самый стандартный набор таков:

• холодильник
• варочная панель
• духовой шкаф
• вытяжка

Опционально:

• измельчитель отходов (он же диспоузер)
• посудомоечная машина
• телевизор

Нестационарная постоянная техника:

• электрический чайник
• кофемашина
• тостер
• мультиварка
• микроволновая печь

Нестационарная непостоянная техника:

• блендер
• миксер
• соковыжималка
• планшет/телефон

Двухклавишный выключатель:

• для основного освещения
• для пространства над кухонной панелью

Обратите внимание, что некоторые духовки и вытяжки подключаются к сети напрямую, а не через розетку, так что будет лучше, если вы заранее определитесь с моделями. Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем

Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем.

Шаг 2. Чертим развертку стен с указанием розеток с размерами и отступами

Для каждой стены берем отдельный лист бумаги и рисуем прямоугольник в масштабе 1мм:1см, обозначая ширину и высоту стены, потом схематично наносим на план технику и шкафчики (но с соблюдением масштаба и размеров!). Такой чертеж еще называют «вид спереди».

Отмечая точное расположение розеток, старайтесь учитывать, как часто вам придется ими пользоваться. К примеру, розетка для холодильника необязательно должна быть на виду, но у вас должна быть возможность до нее дотянуться, если вам придется его размораживать или отключать на время отъезда. Встречаются варианты, когда розетка установлена над холодильником, но учтите — у некоторых моделей заводского шнура может не хватить на всю высоту, и придется пользоваться удлинителем.
Удобно, когда розетки под варочную панель и духовой шкаф располагаются в соседних шкафах, но если возможности их там разместить нет, можно спрятать их под цоколем — как правило, у кухонных гарнитуров он составляет 10-15 см. За самой техникой, особенно когда она встроенная, розетки размещают в крайних случаях — ведь при необходимости замены, диагностики и ремонта техники добраться до них будет нелегко.
Если вы за экологичный образ жизни и собираетесь установить измельчитель отходов, для него розетку можно спрятать в шкафу под мойкой

Только обратите внимание на то, чтобы розетка была с высоким уровнем влагозащиты — такие устанавливают в ванных комнатах. То же самое касается розетки для посудомоечной машины, ее можно разместить там же, ведь, как правило, машина и измельчитель соседствуют с мойкой

Помните: посудомоечная и стиральная машины должны стоять вплотную к стене! Поэтому вот за ними устанавливать розетки точно нельзя. То же самое касается холодильников и духовых шкафов, хотя от этого правила дизайнеры отступают чаще.

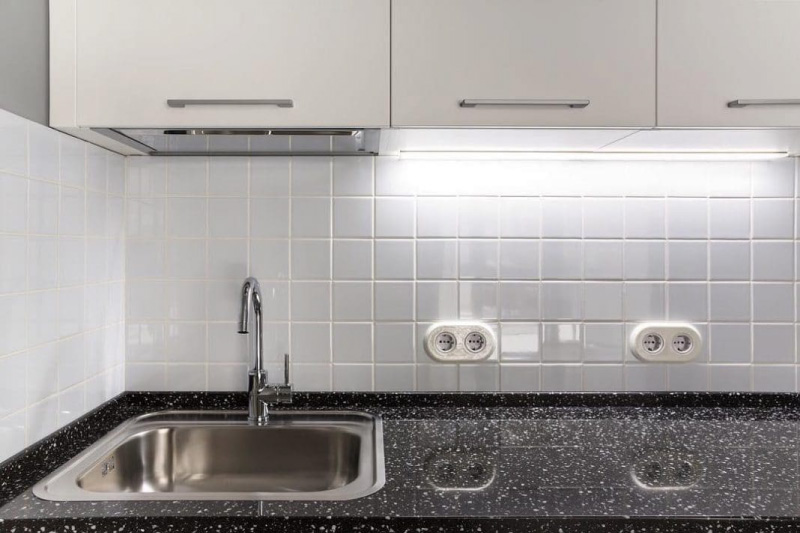

Что касается розеток для рабочей зоны, то их, как правило, размещают блоками — 2-3 непосредственно в зоне готовки и 2-3 в другом краю кухни, там, где стоит чайник или тостер. Располагаться они должны не менее чем в 5 сантиметрах над столешницей.
Выводы для кухонных светильников можно оставить за верхними шкафами. Главное — вывести провод с запасом, чтобы можно было варьировать места размещения светильников.

Шаг 3. Выбираем типы розеток

Существует три основных вида розеток, которые в разной степени подходят для использования на кухне.

Накладные розетки — популярные и простые в монтаже, но «крадут» пространство и недостаточно влагостойки. Кроме того, они больше подходят для открытой проводки.

Угловые розетки — напротив, экономят пространство и выручат тех, кто хочет спрятать места подключения нестационарной кухонной техники. Их можно устанавливать на стыках фартука и плинтуса, стены и навесного шкафа или двух стен. Устанавливать их не сложнее, чем обычные накладные розетки.

Выдвижные розетки – самый современный вариант. Как правило, это модуль из нескольких розеток, который прячется в столешницу или ящик и выдвигается нажатием. Помимо того, что это наиболее эстетичный вариант, он позволяет защитить розетки от попадания влаги и грязи, а также сохранить целостный рисунок кухонного фартука.

Шаг 4. Всю информацию по розеткам передаем электрикам/дизайнерам/прорабам …

… и через некоторое время наслаждаемся комфортом своей новой кухни!

Преимущества

Если установку стеновых панелей сравнить с укладкой плитки, можно выделить такие преимущества:

• Расцветок и фактур таких изделий существует множество. Это позволяет, например, прекрасно сочетать цвет стеновых панелей с цветом столешницы. В итоге это гармонично смотрится.
• Устанавливать панели легко, особенно, если сравнить с укладкой плитки. Ведь для монтажа плитки требуются определенные навыки, опыт и больше времени. Особенно это сложно сделать, если стены неровные. А стеновые панели не требуют всего этого, необходим лишь некоторый инструмент и немного времени.
• Не секрет, что плитка с течением времени, особенно, если укладка выполнялась непрофессионально, может отпадать. Причин этому может быть несколько. Но со стеновыми панелями такого не произойдет. Ведь даже если усадка появиться, то это никак не повлияет на конструкцию.

Виды

Существует несколько типов панелей:

• Листовые. Они имеют схожесть с фанерой, однако на поверхности имеют изображение. Стыки между изделиями заполняются рейками или герметиком. Толщина таких панелей составляет от 3 до 6 мм, а их размер – 1,22х2,44 метра.
• Квадратные. Размеры от 30х30 до 98х98 см. Благодаря применению плиток разной текстуры можно комбинировать панели, получая мозаику.
• Реечные. Такие изделия напоминают известную всем вагонку. Такие панели могут крепиться двумя способами: «паз-паз» или «паз-шип».

Зачастую панели изготавливаются под дерево.

Материалы

Кроме упомянутого МДФ, изделия могут быть сделаны из ДСП, ПВХ или специально обработанного дерева.

Что касается ДСП и МДФ, они изготавливаются методом горячего пресса, соединяя древесную стружку с синтетическими добавками.

Недостаток ДСП – низкая прочность и стойкость к воздействию влаги, поэтому на кухне применять не рекомендуется.

В любом случае все материалы должны быть сертифицированы. Желательно, чтобы имелось подтверждение пожарной безопасности. Это не обязательное условие, но рекомендуемое.

Обрешетка

Применяются бруски, которые устанавливаются перпендикулярно. Их крепят шурупами на расстоянии до 50 см друг от друга.

Монтажный профиль

Хорошо используется, если стены неровные. Также профилю не мешает повышенная влажность, в отличие от деревянной обрешетки, например. Сначала нужно установить металлические рейки, затем профиль, к которому и прикрепляются панели. Метод исключает коробление.

Клей

На клей – популярный способ крепления в кухне стеновых панелей своими руками. Если поверхность ровная и чистая, ничего не мешает без применения профилей и обрешетки закрепить панели при помощи клея. Его наносят валиком или шпателем.

Не забывайте при этом использовать уровень, чтобы качество монтажа было на высоком уровне. После завершения процесса рекомендуется перепроверить горизонтальность конструкции, а также равномерность швов. Особенно это актуально в углах. После завершения монтажа панели рекомендуется протереть влажной губкой, чтобы на поверхности не оставалась грязь и остатки клея (если монтаж выполнялся на клей).

Заключение

Стеновые панели – простой и эффективный способ обустройства рабочего пространства кухни. Практичность такого решения оценит любая хозяйка. Панели удобно мыть, они не впитывают грязь и влагу. При этом они прекрасно облагораживают пространство, создавая комфорт и уют, которые также важны в этом помещении. А если еще что-то непонятно, можно дополнительно посмотреть видео инструкцию, и тогда монтаж будет легким и быстрым.

Наверное, начать нужно с того, что стеновую панель в кухне можно сделать из разных материалов, каждый из которых имеет свои преимущества и недостатки. А поскольку кухня является тем местом, где на стены возле рабочих поверхностей попадает немало жира и других капель, то подойти к выбору материала нужно очень внимательно.

Самостоятельный монтаж

При наличии определенного желания, после детального изучения видеоматериалов в сети, а также действующих норм и правил вполне получится выполнить установку розеток своими руками. Работы рекомендуется выполнять с учетом следующего алгоритма действий:

1. Составляется подробная схема.
2. Указанные в проекте точки и линии переносятся на стены помещения.
3. Бурятся отверстия под установку электромонтажных коробочек и делаются канавки для прокладки проводов (может потребоваться болгарка, перфоратор, фреза).
4. Посредством гипса и пластикового крепежа производится фиксация подрозетников и кабелей к стене.
5. Производится проверка проложенной линии и подключение коммуникаций к квартирному щиту.

Указанная технология является стандартной и может изменяться, в зависимости от различных факторов.

Штробы обычно заделываются штукатурной смесью и выполняются строго по вертикали для того, чтобы, например, при размещении шкафчиков можно было спрогнозировать их местонахождение. Длина выступающего конца кабеля должна быть не менее 10 см, что необходимо для нормального подключения фурнитуры. Установить розетку проще простого. Главное, придерживаться полярности и помнить про заземление.

Планируя размещение блока розеток, не стоит забывать о выборе правильного межосевого расстояния между соседними монтажными коробочками. Оно должно быть строго 71 см, поскольку, в противном случае, установить фурнитуру со стандартной общей рамкой не получится. В идеале, на каждую линию (группу линий) рекомендуется устанавливать устройство защитного отключения, что убережет вас и ваших домочадцев от поражения электрическим током в случае возникновения внештатных ситуаций.

При этом обесточивается вся техника, за исключением холодильника (возможно, также роутера, дежурного света и прочих потребителей, подсоединенных к отдельной, не отключаемой линии).

Как на кухне разместить розетки

Электрика на кухне

Проводка на кухне своими руками: пошаговая инструкция

Как выбрать розетки для кухни

Выдвижные розетки для столешницы

Установка вытяжной вентиляции на кухне

Расположение и монтаж розеток на кухне

Имея представление о необходимом минимальном количестве розеток, и о том, какие электроустановочные изделия нам необходимы, можно приступать непосредственно к планированию и монтажу. Каждый из этих пунктов давайте рассмотрим отдельно.

Планирование расположения розеток

Прежде, чем приступать непосредственно к монтажу, следует определиться с количеством и местом расположения розеток. Кроме того, следует определиться, сколько групп нам необходимо для питания комнаты, и какие электроустановочные изделия будут питаться от каждой из них.

• Для этого, прежде всего, нам необходимо определиться с количеством розеток. Нам необходимо точно знать количество бытовых приборов, которые будут установлены на кухне.
• Далее, все электрические приборы следует разделить на стационарные и временные. К стационарным приборам мы отнесем холодильник, духовой шкаф, посудомоечную машину, стиральную машину, микроволновку, вытяжку и все то, что в процессе эксплуатации будет изыматься из розетки только на время технического обслуживания или ремонта.
• К временным электроприборам мы отнесем миксер, кухонный комбайн, электромясорубку и другие приборы, которые будут подключаться к сети только на время работы. Для них мы смонтируем розетки в рабочей или столовой зоне как на видео.
• Итак, подсчитываем количество розеток. На каждый стационарный электрический прибор нам необходима одна розетка. Для временных электроприборов, мы делаем две или три розетки в рабочей зоне кухни, и одну или две в столовой зоне.

Распределение розеток по группам

• Теперь, все розетки нам необходимо распределить по группам. Для этого считаем номинальный ток каждой розетки, трезво оцениваем, какова вероятность совместной работы тех или иных приборов, и затем объединяем их в группы. Вдаваться в подробности данного процесса мы не будем, ведь уже не раз подробно расписывали принцип формирования электрических точек по группам.
• Теперь пришло время определиться с местом расположения розеток. Для этого мы должны знать, что розетки нельзя размещать под мойками и водяными приборами отопления. Все остальные места доступны для установки розеток.

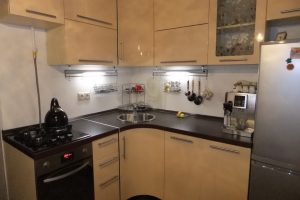

На фото вариант расположение розеток

Исходя из этого розетки для приборов, установленных на нижнем ярусе кухни монтируем за этими приборами, на высоте в 20-30 см от пола. Электроприборы, установленные на втором ярусе, например, розетка на кухне для вытяжки монтируется на высоте в 20-30 см от потолка. Розетки для временных электроприемников могут монтироваться внутри мебели или на стену на высоте в 10-20 см от уровня столешницы. Розетки в столовой зоне монтируются в произвольном месте удобном для их использования.

Монтаж розеток

Несколько слов давайте скажем и о том, как правильно выполнять монтаж розеток. При этом мы обсудим вопрос не только подключения, но и обустройства электрической сети кухни в целом.

В зависимости от насыщенности комнаты электроприборами, у нас может получиться одна, две, а иногда и три группы питания электрических точек. Для каждой из них желательно смонтировать собственную распределительную коробку. Это уменьшит вероятность ошибок при монтаже, кольцевания питания групп, а также упростит последующее обслуживание и ремонт.

Схема подключения электрической плиты

• Согласно строительным нормам, распределительную коробку рекомендуется монтировать над выключателем общего освещения комнаты. Если же у нас несколько распределительных коробок в комнате, то где монтировать их?
• Допустим, у нас есть три распределительные коробки. Первую, от которой питается освещение в комнате, мы монтируем, как и рекомендуется, над выключателем. Остальные две мы монтируем над скоплением розеток, которые будут от нее питаться. Если такого скопления нет, то это могут быть розетки на кухне для варочной панели или духового шкафа — в общем, наиболее мощного оборудования.

Схема питания каждой отдельной группы

• В каждой распределительной коробке подключаем и прокладываем провода к нашим розеткам. Провод должен быть трехжильный для подключения фазного, нулевого и защитного провода. Для упрощения монтажа и последующего обслуживания, в маркировке проводов следует придерживаться норм ПУЭ. Защитный провод должен быть желто-зеленого цвета, нулевой – голубого, а фазный произвольного.
• Провода от распределительных коробок подключаем к розетке. Здесь главное — не ошибиться с подключением защитного провода, который должен крепиться к заземляющим контактам розетки. Провода к силовым контактам могут крепиться в произвольном порядке.

Схема подключения розетки от двух- и трехпроводной однофазной сети

Расположение розеток

При разработке схемы размещения розеток, следует руководствоваться нормативными документами.

Это могут быть:

• СНиП 3.05.06-85 для монтажа электротехнических устройств.
• ГОСТ 7396.1-89, для разработки электрических схем подключения электроприборов.

При установке кухонных розеток, необходимо соблюдать такие нормативы:

• Размещаться они должны от плинтуса на высоте не менее 20 мм.
• Бытовой прибор, для подключения в сеть, должен располагаться от розетки на расстоянии до одного метра.
• При такой установке на изделие не будут попадать пары влаги или брызги воды.

Сколько нужно на кухне розеток

Расчет числа розеток выполняется с учетом количества электроприборов, присутствующих на кухне, и прибавляется 20-25% запасных.

При этом приборы монтируются:

• Для плиты с индукционной поверхностью, электроподжигом или электрическим духовым шкафом.
• Под вытяжку (см. Розетка для вытяжки: как выбрать и установть своими руками).
• Для подключения крупной бытовой техники: холодильника, стиральной машины, телевизора.
• Для встраиваемой техники, микроволновки, электрочайника, и других приборов.

Подсчитав количество приборов для подключения, прибавив запас, получается общее число розеток, которые понадобятся для монтажа на кухне. При недостаточном их количестве, переделать систему будет достаточно сложно, а иногда и невозможно, и придется пользоваться удлинителями, что не слишком удобно.

Примерный перечень электроприборов на кухне и их подключение к электросети

Распределение мощности

При обустройстве кухни, всю ее технику следует разделить по интенсивности эксплуатации и потребляемой мощности. Для подключения небольших бытовых приборов, достаточно установить 4 точки подключения: по две из одной розетки — на кухне крупная техника обычно работает постоянно.

Размещение бытовой техники на кухне

Для монтажа обязательной группы нужны индивидуальные розетки, которые рассчитываются на соответствующую мощность. При игнорировании этого правила, при подключении двух агрегатов большой мощности к одному источнику питания, может возникнуть избыточный нагрев и оплавление розетки.

Недопустимо для остальных приборов одновременно подключать устройства с совокупной мощностью, превышающей возможности розетки. Инструкция по выбору правильных розеток предлагает такую простую формулу: мощность агрегата делится на 220. Получается сила тока, рассчитанная на одну розетку.

Примерные величины мощности для крупной техники:

• Духовка – от 2500 Вт.
• Плита – 1000-1500 Вт.
• Машина посудомоечная – от 1000 Вт.
• Машинка стиральная – от 1500 Вт.
• Водонагревательный бак – от 1500 Вт.
• Холодильник – 200-1000 Вт.
• Камера морозильная – 300 Вт.

Для мелких кухонных приборов:

• Микроволновка – от 800 Вт.
• Электрочайник – от 500 Вт.
• Блендер – до 300 Вт.
• Комбайн для кухни – 1200-1500 Вт.
• Кофеварка – от 900 Вт.

На кухне могут быть:

• Телевизор, потребляющий – 200-330 Вт.
• Ноутбук – 50-75 Вт.

Чтобы избежать неприятных последствий, необходимо соблюдать несколько правил:

• Суммарная мощность подключенных в розетку приборов, не должна превышать допустимую нагрузку. Нельзя в одну розетку одновременно подключать чайник и микроволновую печь. Мощность приборов уточняется в технических паспортах к приборам.
• На кухню должно заводиться столько линий, которые будут питать розетки, чтобы их хватило на все агрегаты с двукратным запасом.
• Для крупной бытовой техники и электроплиты, лучше устроить отдельные линии с требуемым сечением, медные с установкой защитной автоматики.
• Приборы с металлическим корпусом, требуют заземления. Розетки для них необходимо подключать через дифференциальный выключатель-автомат или устройство защитного отключения (УЗО).
• Запрещается устанавливать розетки непосредственно за встраиваемыми духовыми шкафами, вытяжками, холодильниками, они должны располагаться сбоку на расстоянии 20 см.
• Розетки над столешницей устанавливаются выше ее на 15 см. Запрещается монтировать их над плитой и мойкой.
• При установке розеток около труб, они должны иметь крышки и резиновые уплотнители, что убережет их от влаги при прорыве.

На упаковках к розеткам производители указывают мощность, на которую они рассчитаны. Выпускаются изделия в 10А, на 2,2 кВт; 16А – на 3,5 кВт.

Перед монтажом розеток предварительно составляется схема их расположения, как на фото. От ее точности зависит удобство использования бытовых приборов на кухне, безопасность работы их и эстетика помещения.

Как лучше расположить розетки на кухне

Распространённые ошибки при установке розеток

Выше было описано, почему так важно произвести установку розетки правильным образом. Но ошибки всё же случаются

Чтобы этого избежать, необходимо учится на чужом опыте. Дабы не повторять ошибок других людей, давайте узнаем, какие они бывают.

Итак, все ошибки делятся на две категории: незначительные и грубые. Первые несут в основном неудобства в пользовании устройством. Вторые могут нанести серьёзный ущерб как с материальной стороны, так и для здоровья человека.

Третья ошибка – розетка установлена в непосредственной близости от источника воды, но не оборудована соответствующей защитой.

Составление схемы расположения розеток

Планируя капитальный ремонт кухни, нужно позаботиться о составление плана-схемы расположения розеток, чтобы избежать лишних свисающих проводов, а также неудобств при подключении электроприборов.

Определение необходимого количества розеток

Чтобы определиться с количеством розеток на кухне, необходимо просуммировать все бытовые приборы, которые планируется эксплуатировать, и прибавить ещё 20% в качестве запаса. Наиболее распространёнными кухонными потребителями являются:

• вытяжки;
• плиты;
• холодильник;
• встраиваемая техника;
• чайник, миксер и др.

К полученному списку стоит также добавить приборы, которые возможно будут использоваться в будущем. Все расчёты следует выполнять ещё на этапе разводки, т. е. до начала чистовых работ, поскольку позже установить дополнительные розетки будет уже непросто.

Количество розеток в каждой точке подключения на кухне напрямую зависит от количества электроприборов, которые будут использоваться в непосредственной близости от неё

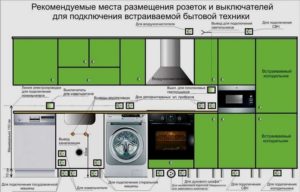

Расположение розеток для каждого вида бытовой техники

В зависимости от потребителя розетка должна располагаться на определённом уровне от пола:

1. Плита. Основное правило — розетки нельзя размещать над конфорками либо сзади духовки. Оптимальное расстояние от пола — 15 см с некоторым отступом в сторону, чтобы к вилке был доступ, но при этом розетка не была на виду.
2. Холодильник. Рекомендации в целом идентичны. Плюс ко всему стоит учитывать, что некоторые модели холодильников имеют короткий сетевой шнур, который не позволит расположить розетку далеко.
3. Стиральная и посудомоечная машина. Подобная техника имеет на задней части отверстия для подачи и отвода воды, поэтому розетка должна располагаться на некотором удалении. Её лучше разместить с противоположной стороны от шлангов на высоте 15–20 см от пола.
4. Вытяжка. Поскольку этот прибор устанавливается довольно высоко, то и розетка должна располагаться ближе к потолку, как правило, в 2 м от пола.

5. На фартуке. Обычно в этом месте находится рабочая зона для приготовления пищи, поэтому подключение кухонных электроприборов может требоваться довольно часто. Чтобы вилку можно было включать и выключать без затруднений, розетку размещают, отступив 10–15 см от края столешницы либо 110–115 см от пола. Слишком высоко располагать её не стоит, поскольку фартук является заметным местом на кухне и провода, которые находятся на виду, будут только портить интерьер.

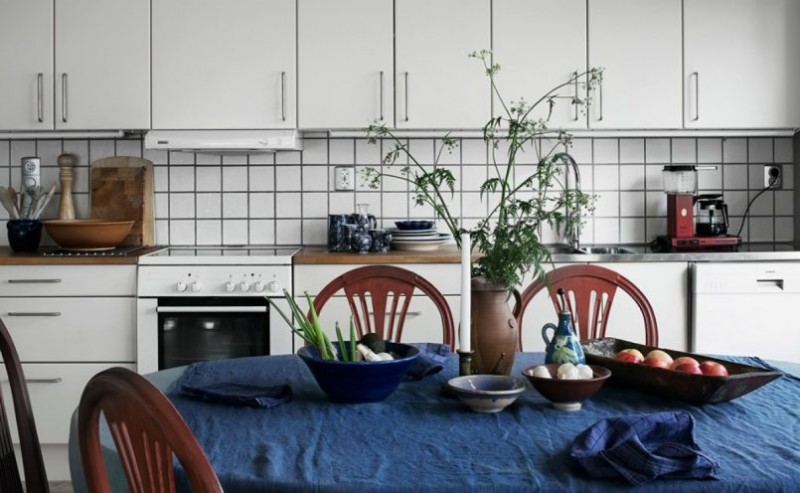

В той зоне кухни, где установлен диван, стол и стулья, наличие розетки также крайне важно, например, для подключения пылесоса, зарядки для телефона или ноутбука. В этом случае лучше поставить пару двойных розеток на высоте 20–30 см от пола. При более высоком расположении провода будут на виду

При более высоком расположении провода будут на виду.

Правила разводки

Подключение розеток на кухне выполняют, придерживаясь следующих правил:

1. Суммарная мощность потребителей, которые подключаются к розетке, не должна превышать максимально допустимую.
2. При эксплуатации оборудования с высокой мощностью к ней необходимо подвести выделенную линию и установить отдельный автомат.
3. Если есть электроприборы с металлическим корпусом, их необходимо заземлить.
4. Не рекомендуется выполнять монтаж розеток за электрооборудованием, которое выделяет тепло (духовки, холодильники и т. п.).

5. Прежде чем начать монтаж, следует составить план.

Таблица: мощность и сечение проводов для подключения кухонной техники

Виды техники	Максимальная потребляемая мощность	Розетка	Сечение кабель	Автомат в щитке
Однофазное подключение	Трёхфазное подключение
Зависимый комплект: электрическая панель плюс духовой шкаф	около 11 кВт	Рассчитанная на потребляемую мощность комплекта	До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм²(ПВС 3*6)	До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4)	отдельный, не менее 25 А(только 380 В) плюс УЗО
Электрическая панель (независимая)	6–11 кВт	Рассчитанная на потребляемую мощность панели	До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм² (ПВС 3*6)	До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4)	отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый)	3,5–6 кВт	евророзетка	До 4 кВт/2,5 мм² (ПВС 3*2,5) от 4 до 6 кВт/4 мм² (ПВС 3*4)	16 А 25 А
Газовая панель		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Газовый духовой шкаф		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Стиральная машина	2,5 кВт7 кВт с сушкой	евророзетка	2,5 мм² (ПВС 3*2,5)7 кВт/4 мм² (ПВС 3*4)	отдельный, 16 Аотдельный, 32 А
Посудомоечная машина	2–2,5 кВт	евророзетка	2,5 мм² (ПВС 3*2,5)	отдельный, 16 А
Холодильник, морозильник	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Вытяжка	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Кофемашина, пароварка, СВЧ-печь	до 2 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А

Подготовка к проведению работ

Проводка на кухне требует обязательного составления проекта. Для того, чтобы он был корректен, обязательно нужно определить, какую технику планируется разместить в этом помещении:

• Электрическая плита (варочная панель, духовой шкаф);
• Холодильник;
• Посудомоечная машина;
• Микроволновая печь;
• Вытяжка;
• Электрочайник;
• Тостер, бутербродница;
• Мультиварка, аэрогриль;
• Кухонный комбайн, миксер;
• Кофемашина и так далее.

На кухне также часто решают расположить телевизор и стиральную машину – и для каждой единицы техники нужна своя розетка.

Совет: следует приобретать розетки с запасом и тщательно продумать расположение техники, чтобы потом не путаться в проводах.

Но просто посчитать технику для составления проекта электропроводки будет недостаточно. Далее работы проводятся по такому алгоритму:

1. Определяется тип сети, приходящей в квартиру. В случае однофазной суммарная мощность будет весьма ограничена, в случае трехфазной, проводка на кухне может создаваться с ощутимым запасом мощности. Как правило, трехфазная проводка в тех помещениях, где устанавливается электрическая печь.
2. Рассчитывается суммарная мощность кухонных приборов – для каждого прибора берется номинальная мощность, указанная в техническом паспорте. Должно получиться значение в пределах 8-15 кВт (при одновременном включении всех устройств). Конечно, на практике все приборы редко включаются одномоментно, но правильно будет, если проводка создается с запасом мощности.

1. Выбирается кабель для создания электропроводки. Здесь лучше воспользоваться справочными данными или поручить работу специалисту. Что же касается общих рекомендаций, то они таковы: чем выше суммарная мощность прибора, тем толще должен быть электрический кабель. Например, при общей мощности 11 кВт потребуется медный провод с 6-миллиметровым сечением, а для мощности 15 кВт нужно сечение 10 мм.

Есть и другие рекомендации по выбору кабеля для электропроводки на кухне:

• ВВГ-5х6 – пятижильный с сечением 6 кв. мм необходим для домов с трехфазным питанием и соединяет щиток освещения с основным;
• ВВГ-2х6 необходимо для соединения щитков в домах с 2-фазным питанием;
• ВВГ-3х2,5 применяется для стандартной разводки электропроводки от щитка до распределительных коробок, а потом – до розеток;
• ВВГ-3х1,5 прокладывается от распределительных коробок до осветительных приборов;
• ВВГ-3х4 – для электроплит.
