2 Как сделать ручную помпу для откачки воды своими руками?
Ручной помповый насос можно с легкостью собрать самостоятельно. Впоследствии его можно активно использовать на даче и в загородном доме в качестве аварийного запасного насоса. Для того чтобы изготовить ручную помпу волнового типа необходимо наличие:
- Гофрированной трубы;
- Двух втулок с клапанами;
- Кронштейна;
- Бревна.
Если планируется использовать втулку, изготовленную с применением латуни, то вес бревна должен превышать 60 кг. Предварительно заготовленные труды закупориваются с обоих концов втулками со встроенными клапанами.
При этом один конец трубы прикрепляется к кронштейну, а второй – к бревну. Бревно опускается в водоем, и естественные колебания воды приводят к тому, что пластиковая гармошка, создающая давление в помпе придет в движение.
В том случае, если скорость ветра будет достигать более двух метров в секунду, уровень давления увеличится до четырех атмосфер. Исходя из этого, в течение суток можно перекачать из водоема порядка 20 тысяч литров воды.
Ручная помпа вращательного типа РШ 25-5
Такой агрегат будет работать надежней и эффективнее, если при помощи болтов на подъемнике произвести закрепление кольцевого ограничителя.
Еще одна конфигурация ручной помпы – это так называемая печь-насос. Принцип работы такого агрегата также основывается на разнице давления. Для того чтобы сконструировать такое изделие, нужно позаботиться о наличии:
- Стальной двухсотлитровой бочки;
- Паяльной лампы;
- Патрубка, оборудованного краном;
- Резинового шланга;
- Сетчатой насадки на шланг;
- Дрели.
Такое устройство вполне способно обеспечить полив приусадебного участка или огорода. Для этого в дно бочки врезается труба с патрубком и краном.
В резьбовой пробке после этого просверливается отверстие, к которому монтируется гибкий шланг. Второй конец шланга плотно прикрывается сетчатой насадкой. Этот шланг опускается в водоем.
Под дном бочки надежно устанавливают на платформе паяльную лампу. Предварительно бочка заполняется водой примерно на одну треть своего объема, а под ее дном разжигается костер.
Далее горячий пар производит вытеснение воздуха. Этот воздух по шлангу проникает в водоем. После чего огонь паяльной лампы или разведенного костра тушится.
Бочка начинает медленно остывать, в результате уровень давления падает, и вода из водоема начинает подаваться к получателю. Помпа, основанная на питании от солнечной энергии, сконструирована таким образом, что в специальных трубах, изготовленных в виде решетки, находится пропанобутановая смесь.
Ручная помпа для откачки воды с диафрагмой
Конструкция напрямую соединяется с грушей, изготовленной из резины, которая опускается в бидон. Крышка бидона оборудована двумя встроенными клапанами.
Один из них способен пропускать воздух внутрь, а второй выпускает его под давлением, равным 1 атм. Для того, чтобы запустить агрегат, летом нужно лишь полить решетку струей холодной воды.
В результате этого резиновая груша согнется, а в бидоне появится воздух. Солнце нагреет и высушит решетку, пары от жидкости вновь расширят грушу и образовавшаяся воздушная пробка начнет гнать воду к выходу.
Представленная система способна работать даже в холодное время года. Только, этом случае, морозный воздух будет приводить решетку к охлаждению, а вода, находящаяся под землей будет ее нагревать.
Если приусадебный участок находится на берегу водоема, то такая разновидность помпы обеспечит практически бесперебойный поток воды в любое время года.
Как выбрать ручной водяной насос
Любое устройство с ручным приводом независимо от конструкции и принципа действия способно обеспечить вас 20-30 литрами воды в минуту. Их производительность, конечно, меньше, чем у электрических или дизельных аналогов, к тому же приходится приложить для добычи воды немало физических сил.
Но зато вы никак не зависите от наличия электроснабжения на участке, вам не нужно заботиться о приобретении топлива и платить большие суммы при покупке и ремонте более совершенных автоматических агрегатов. Инструкция по эксплуатации тоже весьма проста и позволяет самостоятельно устанавливать и чинить такие устройства.
Но стоимость – не самый важный критерий выбора. Гораздо большее значение имеют характеристики источника воды, цели использования агрегата и другие факторы.
А именно:
- Диаметр скважины. Большинство насосов предназначено для выкачивания воды из скважин не менее 4 дюймов.
- Глубина залегания воды. Как правило, любой поршневой, крыльчатый или мембранный насос для откачки воды ручной способен добывать воду с глубины 6-7 метров, а если он оборудован обратным клапаном – 9-10 метров.
Решить задачу подъема воды с большой глубины (до 30 метров) могут только штанговые устройства
- Цель использования. Есть насосы, которые просто облегчают добычу воды, позволяя отказаться от ведра на веревке. А есть такие, которые можно использовать в комплексе с другими устройствами.
- Чистота воды. Наличие в ней большого количества песка и других абразивных включений приводит к быстрому выходу агрегата из строя.
- Сезонность использования. Для летней эксплуатации можно приобретать недорогие модели в пластиковом корпусе. Если же «качок» будет использоваться круглый год, он должен быть выполнен из более прочных материалов – чугуна, нержавейки и т.д.
Насос в пластиковом корпусе со сливом через ручку
- Способ установки. Кроме стационарных существуют легко переключаемые мобильные устройства, которые по мере надобности могут качать воду из скважины, колодца, накопительной емкости или природного источника.
- Габариты и вес. Они имеют значение для монтажа и транспортировки.
- Внешний вид. Если вам хочется не просто облегчить свой загородный быт, но и украсить участок, выбирайте модели с литым чугунным или бронзовым декоративным корпусом. Сейчас есть даже такие ручные насосы, которые имитируют старинные колонки.
На фото – ручной насос в декоративном исполнении
Популярные производители ручных насосов
Несмотря на наличие у ручных насосов достаточного количества преимуществ, они же могут считаться и минусами на фоне электрических моделей:
- Оборудование может работать без электричества. Однако отнюдь не каждый владелец загородного участка будет рад тому, что ему придется для подъема воды прилагать определенные физические усилия.
- Невысокая цена. Для потребителя это, естественно, будет являться весомым плюсом, чего не скажешь про продавца. По этой причине на отечественном рынке не так много компаний, которые предлагают подобные виды насосов.
Если рассматривать ассортимент подобных установок, то наибольший спрос сформировался на импортные изделия, предлагаемые европейскими производителями. В первую очередь это агрегаты мембранного типа, которые выпускает датская компания Grundfos, а также аппараты крыльчатого типа, которые производят немецкие фирмы.
При этом в довольно большом количестве на рынке представлена продукция и от российских изготовителей, среди которых лидируют столичные предприятия, уральская горно-металлургическая компания и иные. Достаточно хорошо зарекомендовал себя каунасский чугунно-литейный завод, в ассортименте которого представлены ручные насосы. Достаточно большое представительство имеют изделия, предлагаемые украинскими и китайскими производителями.
Преимущества использования ручного насоса
Большую популярность это оборудование приобрело благодаря своим положительным качествам:
- Это устройство может работать вне зависимости от наличия сторонних источников энергии. Даже если внезапно прекратится подача электроэнергии на неопределенный срок, насос по-прежнему сможет выполнять свою задачу. Также ему не требуется топливо по причине отсутствия двигателя внутреннего сгорания.
- Высокая норма потребления воды за сутки.
- Слои водоносного горизонта расположены на незначительной глубине, которая обычно не превышает 10-15 метров.
- Может рассматриваться в качестве запасного источника получения воды.
- Может стать прекрасной заменой при добыче воды из колодца, для которого обычно используют ворот и трос.
В основу действия подобного оборудования положен принцип создания избыточного давления. Именно оно обеспечивает движение воды вверх. В конструкции механизма имеются обратные клапаны, которые позволяют изменять направления потока жидкости.
На текущий момент получили распространение два вида насосов: поршневой и штанговый. Последний вариант незначительно отличается в конструкционном плане, за счет чего с его помощью можно эффективно решать задачу по подъему воды с глубины до 20-30 метров. Но у штанговых установок имеется серьезный минус – большие габариты и масса, из-за чего более целесообразным вариантом для добычи воды, расположенной на небольшой глубине (не более 6 метров), станет именно поршневой тип.
Как сделать простой глубинный насос своими руками?
Инструменты для монтажа насоса.
Такой агрегат используют при глубине колодца более 12 м. По конструкции он напоминает поршневой тип. Для этого надо сделать из металла цилиндр для сбора воды и приобрести трубы и шланги, по которым она будет передвигаться, ручной привод и специальный поршневой блок.
Заборные металлические трубы устанавливают на уровне грунтовых вод с небольшим заглублением и выводят на поверхность. Там они укрепляются с помощью хомутов, и на их верхней части закрепляется прокладка. Самодельный цилиндр, который изготовляют на токарном станке из толстостенной металлической трубы, опускают в скважину таким образом, чтобы поршень устройства не доставал до нижней створки, которая делается в виде диска. Расстояние между ними должно быть 5-7 см. Верхний конец штока пропускают через прокладку и соединяют с ручным приводом. При подъеме и опускании этой штанги створки в трубах должны закрываться и открываться, а пространство над поршнем – заполняться жидкостью. Если вода выходит наружу, то этот объем заполняется воздухом, что способствует дальнейшему подъему жидкости по трубе вверх (рис. 3).
Для изготовления насоса для скважин применяют следующие инструменты и материалы:
- отрезок металлической трубы;
- тормозная камера;
- кругляк из пластмассы, дерева (для крышек поршневого насоса и его поршня);
- медные и дюралевые трубки;
- резина и автомобильная камера;
- металлические шарики и проволока;
- материал для обратных клапанов поршневого насоса;
- шланг из прочной резины или пластика, металлические или пластмассовые трубы;
- прокладки;
- пружины для ручки и стержень для штока помпы;
- эпоксидный клей;
- сварочный аппарат;
- токарный станок;
- электрическая дрель со сверлами;
- шабер;
- напильник, молоток, рулетка, линейка.
Типы и устройство
Существуют различные типы насосов, каждый из которых имеет свой принцип работы. Рассмотрим более подробно основные типы.
Поршневые

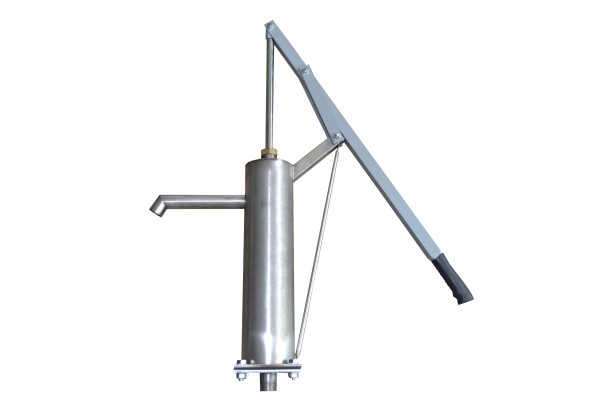

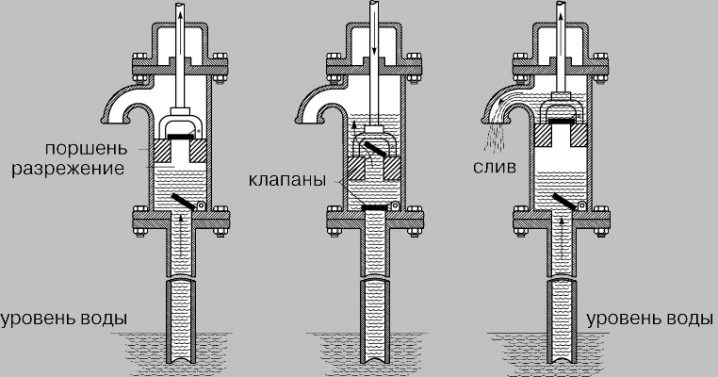

В основе конструкции лежит гильза, которая представляет собой цилиндрический корпус. Данная деталь может быть изготовлена из следующих материалов:
- чугун;
- полимеры;
- нержавеющая сталь.
Другой составляющей является излив, также имеется рукоятка-коромысло, которая закрепляется на оси с помощью шарниров, она связана с вертикальным штоком, он уходит непосредственно вглубь насоса.
Сам поршень расположен в корпусе. В поршне находятся уплотнения, которые прилегают к стенкам корпуса. Сверху имеется прочное соединение со штоком, которое также связано с рычагом рукоятки-коромысла. В верхней части корпуса расположен патрубок или отверстие для беспрепятственного выхода перекачиваемой воды в желоб или трубу. Нижняя часть насоса связана с трубой, расположенной в скважине. Перед установкой насоса на трубе необходимо расположить обратный клапан.
Шланговые
Такие конструкции используются для более удобного полива грядок. Шланги из различных материалов могут подсоединяться к конструкции насоса. Они могут быть нейлоновыми, полиуретановыми, резиновыми и обладать повышенной прочностью.
Крыльчатые
Такие насосы являются более компактным оборудованием. Они сделаны из металлического корпуса, два патрубка имеют разные типы соединения: муфтовое или фланцевое. Всасывающий патрубок пропускает через себя воду, а напорный соединяется с точкой разбора. Вместо поршневого механизма в такой конструкции используется крыльчатка. Она представляет собой центральную ось, по которой перемещаются радиально два крыла, расположенных напротив друг друга.
Крылья связаны с рукояткой центрального штока осью. Когда человек с усилием надавливает на рукоятку, крылья приходят в движение, осуществляя работу насоса. Нижняя полость устройства разделена надвое особой перемычкой.
Как сделать собственный насос?
Возможность сэкономить средства и не приобретать коммерческий вариант насоса имеет каждый мужчина, хоть немного знакомый с инструментом, да и в любом хозяйстве найдутся составляющие для простейшего устройства. Трудность вначале могут вызвать чертежи, составить их будет легче, если мы разберем, в каком порядке будем собирать самодельный агрегат.
Шаг 1: Изготовление корпуса
Для основы потребуется отрезок металлической трубы, диаметр которой должен быть не менее 8 см, а длина – 60–80 см. При этом толщина стенок цилиндра может быть любой. Главное условие – гладкость внутренней поверхности и отсутствие на ней коррозии. Лучше всего произвести обработку на станке. Наличие малейшей неровности будет сказываться на работе поршня и на его износе.
Шаг 2: Сооружение крышек
Цилиндр должен быть закрыт с обеих сторон. Для этого из пластика или металла необходимо вырезать два «кругляша», способных плотно закрывать диаметр трубы. Учитывая то, что эксплуатировать самодельный насос вы будете и в зимнее время, предпочтительней использовать металл во избежание разрыва крышки при обледенении. Совершенно идеальным решением можно считать наличие хотя бы одной (верхней) резьбовой крышки. Это значительно облегчит эксплуатацию насоса в случае возможных поломок. В середине крышек необходимо сделать отверстия. В верхней – для штока, в нижней – для дискового клапана.
Шаг 3: Дополнительные детали на корпусе
На расстоянии примерно 20 см от верхнего края цилиндра следует сделать сливной «носик». Изготавливается он обычно из небольшого отрезка трубы, диаметр и длину которой можно подобрать самостоятельно по своему усмотрению. Нелишним будет также присоединение к нижней части фланца, благодаря которому возможно закрепление собранной конструкции на поверхности.
Шаг 4: Сборка поршня
Материал для изготовления этой детали может быть любым. Дерево, пластик, металл – все зависит от того, как сам мастер видит условия его эксплуатации. Только не следует забывать про зиму, а также про свойства некоторых материалов расширяться и разбухать при попадании влаги. Также не надо упускать и необходимость сделать отверстие под поршневой клапан. Следующее условие – диаметр поршня должен быть таковым, чтобы как можно плотнее примыкать краями к внутренним стенкам корпуса. Как бы то ни было, нужно дополнительно снабдить эту деталь одним-двумя резиновыми кольцами, исключающими этот зазор.
Шаг 5: Установка клапанов
Производство этих деталей возможно как из резины, силикона, так и из металла и пластика. Тут все зависит от фантазии конструктора. Главное – соблюдение принципа движения «в одну сторону». Так, клапан, закрепленный на дне насоса, должен свободно впускать втягиваемую из скважины или колодца воду и в то же время надежно закрывать впускное отверстие и выдерживать давление поршня, движущегося вниз. И наоборот: поршневой клапан обязан безупречно работать, впуская жидкость в верхнюю часть насоса при опускании поршня и надежно закрывать отверстие при его стремлении к верхнему положению. Небольшая подсказка: с подобными функциями прекрасно справляются устройства, напоминающие по форме клепку.
Шаг 6: Оборудование впускной трубой
Эту часть насоса необходимо приварить к отверстию, которое просверлено в дне устройства и оборудовано впускным клапаном. Можно сделать немного по-другому: вырезать в нижней части агрегата отверстие, соответствующее диаметру трубы, и снабдить его винтовой резьбой. После собрать клапан, перекрывающий выход из трубопровода, непосредственно на нем. Остается только сделать резьбу снаружи трубы и элементарно навинтить на нее корпус насоса. Обязательное условие для этой части агрегата – способность вынести значительные перепады температуры, сопротивление коррозии. Самый лучший материал для труб – жесткий пластик или сталь.
Шаг 7: Монтаж ручки, штока и кронштейна
Вот мы уже почти и собрали насос для воды своими руками. Нужна удобная ручка, она закрепляется на кронштейне, жестко закрепленном на внешней стороне корпуса. Главное – плечо рычага должно быть таковым, чтобы удавалось без особых усилий поднять поршень. Место, за которое придется браться рукой, можно снабдить резиновой или силиконовой накладкой. Шток должен быть надежно скреплен с поршнем внутри, а его внешний конец – с помощью шарнира с окончанием длинной ручки. Теперь приводить в действие свой самодельный насос будет легко и удобно.
Достоинства ручного устройства
Помпы ручного типа для скважины или колодца — это далекие «предки» современных электрических агрегатов. Однако они являются довольно производительными. К преимуществам подобных приборов относятся следующие:
- Воду можно добывать в тех местах, в которых по тем или иным причина невозможно поставить электрооборудование.
- Экономия электричества, так как ручная помпа представляет собой механическое приспособление, работающие посредством физической силы.
- Доступная цена. Но эта же характеристика делает невыгодной реализацию ручных помп самим продавцом. Потому на отечественном рынке имеется довольно скудный выбор подобных агрегатов.
Как сделать ручной насос
Чтобы сделать ручной насос для скважины своими руками, необходимо приготовить такие инструменты и приспособления, как:
- сварочный аппарат;
- электрическая дрель;
- набор сверл;
- токарный станок;
- шабер;
- измерительные устройства — рулетка, линейка;
- технический нож;
- напильник;
- молоток;
- отвертка;
- ветошь.
Корпус для ручного поршневого насоса можно сделать из фрагмента металлической трубы необходимого размера. Можно использовать для этого также корпус гидроцилиндра или гильзу дизельного двигателя.
Необходимые габариты корпуса:
- диаметр 8 и более см;
- длина от 60 до 80 см.
Для изготовления корпуса может понадобиться токарный станок. Обработанная с его помощью труба из толстого металла получится гладкой и аккуратной. Это необходимо для свободного движения поршня.
Снаружи корпус устройства может быть круглым, квадратным или многоугольным, что зависит от выбранной заготовки. Внутренняя поверхность цилиндра насоса должна быть абсолютно гладкая. Для этого производится специальная обработка шабером. Сбоку в корпусе в верхней его части необходимо сделать отверстие. К нему приваривается выводной патрубок. При изготовлении цилиндра насоса на его верхней части можно нарезать резьбу для крепления верхней крышки.
На противоположной от выводного сливного патрубка стороне трубы или цилиндра делается прорезь с отверстиями, в которую впоследствии будет вставляться шпилька, на которую устанавливается штанга — ручка.
Поршень ручного насоса можно изготовить из подручных материалов. Можно использовать нержавеющий металл, древесину или пластическую массу. При этом поршень должен двигаться внутри цилиндра насоса плавно и равномерно, без заеданий и перекосов. Кольцевидный уплотнитель из резины сделать обязательно.
Поршень нужно вставить в корпус и проверить, легко ли он двигается. Случайные дефекты необходимо устранить заранее. После этого можно скрепить поршень со штоком — стержнем, закрепленным в центре поршня. Для этого используется резьба и запирающая шпилька.
Крышка для ручного насоса может быть сделана из пластмассы или металла. Деревянную крышку лучше сделать из дуба или лиственницы. Она должна точно повторять форму отверстия и плотно закрывать его. Для дополнительной герметизации можно прикрепить уплотнитель.
Верхняя крышка должна иметь в центре отверстие для штока. Нижняя крышка оснащается запирающим клапаном, препятствующим вытеканию воды из цилиндра насоса.
Изготовлению обратного (запирающего) клапана следует уделить особое внимание
Это очень важно для нормального функционирования ручного насоса. Запирающий клапан предотвращает перетекание воды вниз к вводной трубе
Поэтому он должен быть изготовлен из достаточно прочного материала. Другой важный момент — тщательная притирка. Такой клапан не допустит просачивания воды в обратном направлении
Запирающий клапан предотвращает перетекание воды вниз к вводной трубе. Поэтому он должен быть изготовлен из достаточно прочного материала. Другой важный момент — тщательная притирка. Такой клапан не допустит просачивания воды в обратном направлении.
Мембранный клапан можно изготовить из куска резины повышенной прочности. Его устанавливают поверх входного отверстия. Для крепления используется клепка или винтово-гаечное соединение.
Шариковый запор лучше изготовить из пластмассы или металла. При наличии соответствующих навыков можно изготовить шариковый эбонитовый клапан.
Длина штока и выходного патрубка подбирается в зависимости от длины трубы насоса и глубины погружения насоса в скважину. К штоку через шарнир крепится ручка. Для этого на коротком плече штанги необходимо вставить болт через заранее просверленное отверстие.
Штанговый рычаг имеет на конце резьбу для крепления ручки насоса. С обратной стороны она крепится гайкой и стопорной шпилькой. Далее необходимо укрепить пружину на коротком конце ручки и на корпусе насоса. Это делается при помощи винта. Пружина будет обеспечивать подъем ручки, то есть возвращение ее в исходную позицию.
Вводная труба может быть сделана из такого материала, как:
- жесткая резина;
- металл;
- пластмасса.
Резиновый шланг обязательно армируется пружиной из нержавеющей стали. После изготовления и до его установки самодельный насос требуется проверить на воду. То есть необходимо временно закрепить его на монтажном столе или верстаке, опустить вводной шланг в емкость с водой и проверить качество работы соединений и узлов.
Выбор по месту установки
Все насосы, в том числе и центробежные, в зависимости от места установки и работы подразделяются на два вида – поверхностные (см. Поверхностный насос для колодца: как выбрать) и погружные.
По некоторым признакам работы и крепления их можно разделить на несколько видов:
Различие по типам | Название |
В зависимости от места положения агрегата |
|
В зависимости от системы запуска |
|
В зависимости от принципа действия |
|
Рассмотрим самые популярные и экономичные варианты насосных агрегатов.
Поверхностные насосы
Такие агрегаты работают, находясь вне источника воды, всасывая её через опущенный в колодец шланг. Устанавливаются они на поверхности – отсюда и название.
В зависимости от частоты и периодичности использования местом установки может быть площадка рядом с источником или на небольшом удалении от него, кессон, хозяйственное помещение во дворе или подвал дома. Главное, чтобы устройство не подвергалось воздействию осадков и морозов.
Переносные центробежные колодезные насосы
Поверхностные насосы для колодцев центробежные обладают следующими достоинствами:
- Простота установки, обслуживания, демонтажа и ремонта. Для всего этого их не нужно опускать в колодец и в случае необходимости поднимать из него.
- Надежность – детали и узлы устройства не подвергаются разрушающему воздействию воды.
- Мобильность – насос можно использовать для поднятия воды из колодца, перекачивания её из водоемов и резервуаров, перемещая его туда, где он нужнее.
- Невысокая по сравнению с погружными моделями стоимость.
Однако высота всасывания у таких агрегатов весьма ограничена: они способны подавать воду с глубины не более 8-9 метров, а значит могут использоваться только для неглубоких колодцев или накопительных емкостей.
Схема установки насоса с выносным эжектором
Погружные агрегаты
Если колодец или скважина глубже 8-10 метров, целесообразнее приобрести погружной центробежный насос для колодца, который работает, будучи полностью или частично опущенным в воду. Его конструктивное отличие от поверхностного заключается в первую очередь в герметичности корпуса, в который не должна попадать перекачиваемая жидкость.
Устройство центробежного погружного насоса
Такие насосы обычно имеют вытянутую цилиндрическую форму с последовательным расположением двигателя и рабочей камеры. В зависимости от мощности, они могут качать воду с большой глубины, и в этом их основное преимущество перед агрегатами поверхностного типа. Обладают они и другими достоинствами.
Это:
- Практически бесшумная работа;
- Постоянное охлаждение двигателя перекачиваемой водой, что не допускает его перегрева;
- Возможность длительной работы;
- Автоматическое отключение при критическом понижении уровня жидкости в источнике, за которое отвечает поплавковый выключатель;
- Меньшая требовательность к составу воды и наличию в ней твердых примесей по сравнению с поверхностными устройствами.
Но обслуживать погружной насос сложнее (см. Ремонт насосов погружных: как сделать правильно), так как для этого его нужно достать из колодца и разобрать, что при герметичном корпусе не так просто сделать. Кроме того, его цена выше стоимости насосов поверхностного типа.
Среди конструктивных отличий разных моделей можно выделить расположение всасывающих отверстий. Они могут находиться в верхней или нижней части корпуса.
Насос Водолей с верхним водозабором
Насосы с нижним всасыванием нельзя опускать на дно колодца, иначе он взбаламутит воду на дне и она будет поступать в систему с большим количеством загрязнений. К тому же песок и илистые отложения приводят к быстрому засорению агрегата и выходу его из строя.
Чтобы этого не происходило, насосы оборудуются фильтрами грубой очистки и подвешиваются на расстоянии не менее одного метра от дна. В резервуарах с чистой водой их можно использовать без ограничений по уровню монтажа и ставить прямо на дно.
Фото насоса Джилекс с нижним всасыванием
Выводы и полезное видео по теме
Прежде чем приняться за самостоятельное изготовление ручного насоса, изучите опыт домашних умельцев. Это поможет не только научиться новым технологиям, но и позволит избежать досадных ошибок.
Ручной водяной насос – прекрасный помощник в трудной ситуации. Если произойдет авария на электромагистрали, вы не останетесь без воды: накачать несколько ведер из скважины можно и ручной помпой.
А чтобы собрать полезное устройство самостоятельно, не потребуется изучать сложные технологии или подыскивать особенные материалы – все найдете в домашнем хозяйстве
.
Решились собрать самодельный насос для воды из подручных материалов? Может хотите уточнить какие-то моменты, не полностью разобранные в этом материале? Задавайте свои вопросы в блоке комментариев – мы постараемся вам помочь.
А может вы хотите дополнить нашу статью уточнениями или полезными рекомендациями? Пишите нам, пожалуйста, об этом, выражайте свое мнение.
Как говорила героиня известного фильма, кто возьмет билетов пачку, тот получит… А что, почему бы и не водокачку? , да так, чтобы и колодец не рыть, и скважину не бурить? Проблема решается легко.
- Сначала водопроводную трубу d 25 мм зажимаем хомутом и притягиваем ее к ваге, имеющей форму полубруса. С одной стороны трубы вворачиваем металлический наконечник, имеющий форму конуса.
- Вдвоем, а далее, если есть возможность, то и вчетвером загоняем при помощи ваги трубу в грунт до упора.
- При помощи муфты наращиваем еще одну трубу и с размахом (опять же при помощи ваги) загоняем трубу в грунт.
- Точно так же наращиваем еще одну трубу и продолжаем загонять в грунт уже весь трубопровод, пока он не достигнет водоносного горизонта.
- За один взмах трубопровод забивается на 40-50 см (если по глине).
- Во время забивания рекомендуется проворачивать трубопровод по часовой стрелке и подливать сверху воду для облегчения забивки.
- Затем надо будет вытащить весь став труб, вывернуть металлический наконечник из первой трубы и вместо него навернуть перфорированный отрезок трубы 1-1,2 м и заново опустить весь трубопровод в уже готовую скважину.
- Изготовить и подсоединить к трубопроводу ручной насос (водяную колонку). Его устройство показано на чертеже.
- Возможно подключение электрического насоса всасывающего действия.
Достоинства такой колонки:
если весь необходимый материал заранее заготовлен, смонтировать все устройство можно за 5-6 часов. Конструкция проста, а материалы — вполне доступны. За 5-6 нажатий рукоятки набирается ведро воды.Недостатки:
Глубина залегания водоносного слоя не должна превышать 10 м. Невозможно пробить грунт в каменистых почвах.
На каждой даче, либо приусадебном участке, имеется источник водоснабжения — колонка или колодец. Колодец иметь конечно лучше чем отвод от сетевого водопровода по многим причинам. Вода из колодца естественно чище и полезней и для человека и для полива растений. При низких температурах зимой вода не замерзает, так как термальное тепло не дает ей превратится в лед. Но не у каждого дачника есть возможность иметь колодец либо скважину на своем участке. В основном дачники пользуются отводами от сети водопровода общего пользования. Никаких нареканий в летнее время конечно нет кроме того, что могут отключить воду по причине какой-нибудь поломки или аварии на водоканале. А вот в зимнее время с колонкой беда. Все дачники имеющие на дачном участке баньку всегда зимой приезжают попарится, помыться.
Но у тех владельцев которых стоят колонки вода зачастую замерзает в стояке и образуется сразу целый комплекс проблем. Как быть, чем разморозить и прочая круговерть. И так проблема очень серьезная и требует своего разрешения. Нужно заглянуть в саму суть проблемы — почему замерзает вода, и как это предотвратить? Вода замерзает в стояке от низкой температуры, зачастую всякого рода утепление колонки не спасает, так как морозы у нас крепкие. Но автор нашел простое и гениальное решение этой проблемы. В нижней части трубы при заглублении в землю он установил тройник и кран Маевского. И вот как это работает, спускной кран находящийся ниже уровня земли не замерзнет, так как выше оговорено термальное тепло земли не даст промерзнуть трубе, а с верхней части трубы вода сольется в дренаж через кран Маевского и стояк останется сухим до подземной его части, что и предотвратит замерзание стояка. И так теперь рассмотрим, как автор все это делал и что для этого ему понадобилось.
Материалы: кран Маевского, тройник, переходник, фум лента.Инструменты: набор ключей, газовый ключ, отвертка, плоскогубцы.
